GEBRUIKSAANWIJZING 6791DW MAKITA

GB Cordless Screwdriver Instruction Manual
F Visseuse sans fil Manuel d'instructions
D Akku-Schrauber Betriebsanleitung
I Avvitatrice a batteria Istruzioni per l'uso
NL Snoerloze schroevendraier Gebruiksaanwijzing
E Atornillador a bateria Manual de instructaciones
P Aparafusadora a bateria Manual de instruções
DK Akku skruemaskine Brugsanvisning
S Sladdlös momentskruvdragare Bruksanvisning
N Akku momentskrutrekker Bruksanvisning
SF Langaton ruuvinvaannin Kayttoohje
GR Aoupuato kataoai OdyicxnpoewC

6791D/6791DW 6792D/6792DW

6793D

6794D

6795D

1

2

3

4

5

6

7

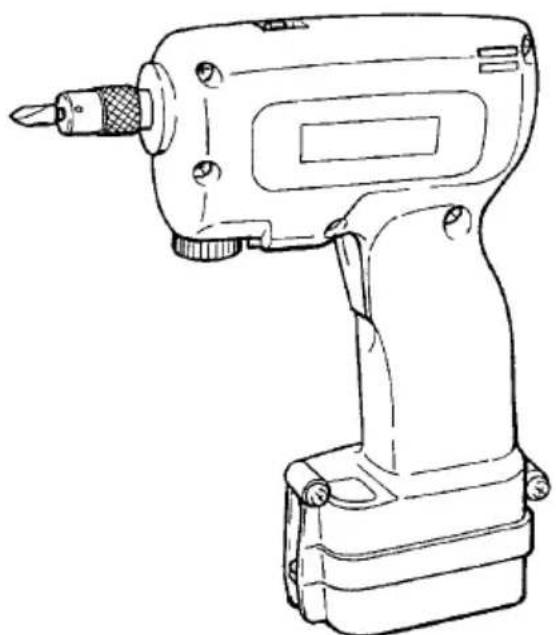

① Batterijpak
② Sluitplaat
③ Oplaadlampje
④ Bus

⑤ Schroefbit
⑥ Trekschakelaar
⑦ Omkeerschakelaar

⑧Instelknop
9 Pijl
10 Stop

TECHNISCHE GEGEVENS

Model 6791D/DW 6792D/DW 6793D 6794D 6795D

Capaciteit

Moer	4-8 mm	4-6 mm	4-8 mm	4-6 mm	3-5 mm
Machineschroeven	4-8 mm	4-6 mm	4-8 mm	4-6 mm	3-5 mm

Toerental.

onbelast/mn. (^1) .... 400 650 400 650 1 700

Totale lengte 183 mm 183 mm 183 mm 183 mm 178 mm

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN VOOR

DE BATTERIJLADER EN HET BATTERIJPAK

1. BEWAAR DEZE VOORSCHRIFTEN - In deze gebruiksaanwijzing staan belangrijke veiligheids- en bedieningsvoorschriften betreffende de batterijlader (snellader).
2. Lees alle voorschriften en waarschuwingen betreffende (1) de batterijlader, (2) het batterijpak en (3) het gereedschap aandachtig door alvorens de batterijlader in gebruik te nemen.
3. LET OP — Om het gevaar voor ongelukken te verminderen, dient u met de snellader uitsluitend MAKITA oplaadbare batterijen te laden. Batterijen van andere merken hunnen gaan barsten en hierdoor verwondingen of schade veroorzaken.
4. Stel de batterijlader nicht bloot aan regen of sneeuw.
5. Het gebruik van accessoires die nicht door de fabrikant van de batterijlader worden verkocht of aanbevolen, kan brandgevaar, elektrische schok of verwondingen verooorzaken.
6. Om de stekker en het netsnoor Niet te beschadigden, trekt u het netsnoor uit het stopkontakt door de stekker vast te pakken.

7. Let op dat het snoer zodanig op de grond ligt, dat niemand erop kan stappen of erover kan struikelen en dat er niets op het snoer geplaatst worden.

8. Gebruik in geen geval de batterijlader als het netsnoer of de stekker beschadigd is. Vervang deze onmiddelijk.

9. Gebruik de batterijlader ook Niet als deze gevallen is, aan een zware klap heeft blootgestaan, of als u vermoedt dat hij beschadigd is. Laat in deze gevalden de batterijlader eerst nakijken.
10. Haal de batterijlader of het batterijpak Niet uit elkaar; LAST eventuele servicebeurten of reparationsuitsuitluitend vakkundig uittvoeren. Het onjuist opnieuw in elkaar zetten kan namelijk een elektrische schok of brandgevaar opleveren.
11. Om gevaar voor een elektrische schok te verminderen, trekt u de stekker uit het stopkontakt alvorens de batterijlader te reinigen of een onderhoudsbeurt te geben. Door de batterijlader alleen maar uit te schakelen, vermindt u dit gevaar Niet.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR

DE BATTERIJLADER EN HET BATTERIJPAK

1. Laad het batterijpak Niet op als de temperatuur LAGER is dan 10^ of HOGER dan 40^ .
2. Gebruik voor het laden nooit een step-up transformer, een dynamo of een gelijkstroombron.
3. Zorg dat de ventilatiegaten van de batterijlader Niet afgesloten worden of verstopt raken.

4. Bedek aktijd de polen van het batterijpak met het kunststof kapje wonneer u het batterijpak Niet gebruikt.

5. Voorkom kortsluiting van het batterijpak:

(1) Raak de polen nooit aan met geleidend materialiaal.
(2) Bewaar het batterijpak Niet in een bak w ook andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel het batterijpak Niet bloot aan water of regen.
Kortsluiting van het batterijpak kan leiden tot een groe stroomafgithe, oververhitting, brandwonden of zelfs tot defecten.

1. Bewaar het gereedschap en het batterijpak Niet inplaatsen waar de temperatuur tot 50^ of hoger kan oplopen.
2. Werp zwaar beschadigde of volledig uitgeputte batterijpakken Niet in het vuur, omdat een gevaarlijke explosie er het gevolg van ka+zijn.
3. Wees voorzichtig dat u het batterijpak Niet laa vallen en het Niet aan schokken of stoten blootstelt.
4. Laad het batterijpak Niet op in een kist, een container e.d. Om het batterijpak op te laden, dient u dit in een goed geventileerde ruimteplaatsen.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

1. Houd er rekening mee dat dit gereedschap altijd in gebruiksklare conditie verkeert, aangezien het Niet op een stopkontakt hoeft te worden aangesloten.
2. Zorg alkijd dat u stevig op uw voeten staat.
   Zorg dat wanner u op hooggelegenplaatsen werk, niemand onder u staat.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van de draaiende delen.
5. Bij inschroeven in muren, vloeren en dergelijkke bestaat het gevaar dat u onder spanning staande elektrische kabels tegenkomt. RAAK DERHALVE DE METALEN DELEN VAN HET GEREEDSCHAP NIET AAN! Houd het gereedschap uitsluitend vast bij de geisoleerde handgreep ter vermijding van elektrische schok in het geval dat het gereedschap in aanraking komt met een onder spanning staande kabel.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

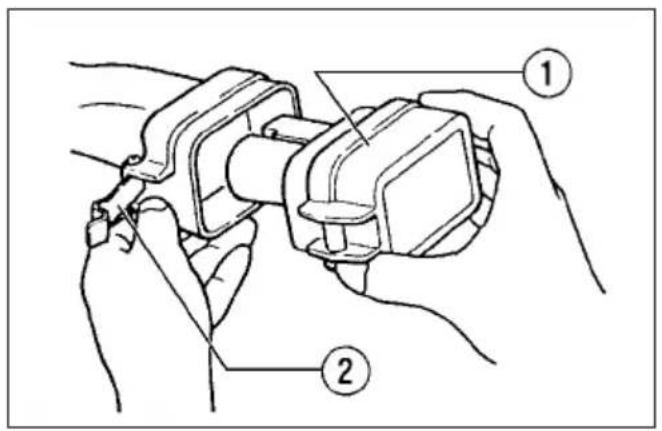

1. Plaatsen en verwijderen van het batterijpak (Fig. 1)

• Schakel het gereedschap algijd UIT voordat het batterijpak geplaatst of verwijderd worden.
  Om het batterijpak te verwijderen, trek eerst de sluitplaat uit het gereedschap, pak dan het batterijpak aan beiden zichden vast en verwijder het uit het gereedschap.
• Voor hetplaaten van de batterijpak zorgt u ervoor dat de rug op de batterijpak in de groef van het batterijkompartiment komt, waarna u de batterijpak maar binnen schuift. Klap alvorens het gereedschap te gebruiken de stelplaat oftewel deksel waar zicht, het kontroleer of de stelplaat goed vast geklemd zit en een nanniet gemakkelijk opengaat.
• Als het batterijpak moeilijk in de houder komt,
  at probeer het dan Niet met geweld erin te duwen.
  Indien het batterijpak er Niet gemakkelijk ingaat, dans houdt u het verkeerd om.

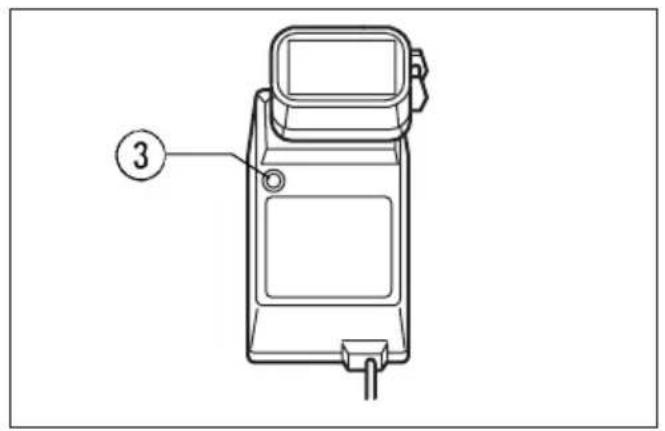

Laden (Fig. 2)

Sluit de oplader aan op een stopcontact.
2. Plaats de batterij in de oplader zodate de plus en min klemmen van de batterij overeenkomen met de plus en min markingsen op de oplader. Schuif de batterij zo ver möglichk in de opening, zodate deze op de bodem van de laderopening rust.
3. Eens de batterij erin zit, za het oplaadlampje rood knipperen en za het opladen beginnen.
4. Nadat het opladen is voltooid, za het oplaad-lampje uitgaan. De oplaadtijd is als volgt: Batterij 7000, 7100, 7120, 9000, 9100, 9100A, 9120: ca. 60 minutes
5. Indien u de batterij in de oplader LAST Zitten nadat het opladen is voltooid, zal de oplader overschakelen maar de "bijladen (handhaven van de lading)" stand.
6. Verwijder de batterij van de oplader en trek de stekker van de oplader uit het stopcontact nadat het opladen is voltooid.

Accu-model	Capaciteit (mAh)	Aantal cellen
9100	1 300	8

abET OP:

• De oplader is uitsluitend bestemd voor het laden van Makita batterijen. Gebruik deze nooit voor andere doeleinden of voor het laden van batterijen van andere fabrikanten.
• Een neue batterij of een batterij die gedurende langeijd Niet werden gebruikt, kan soms nicht volledig worden geladen. Dit is normal en wijst Niet op een defect. Nadat de batterij eenaar keer volledig is ontladen en herladen, kunt u deze waar volledig laden.

• Wanner u de batterij van een zojuist gebruikt gereedschap wilt laden, of een batterij die voor langereijd aan direct zonlicht of hitte werk bloat-gesteld, moet u deze eerst lately afkoelen. Steek daarna de batterij erin en laad hem op.

• Bij het laden van een neue batterij of een battewerking van de schakelaar (Fig. 4)

die gedurende langeijd Niet werden gebruikt, gebeutET OP:

het soms dat het oplaadlampje na korteijd uitgaat Alvorens het batterijpak in het gereedschap te plaat-Neem in zo'n geval de batterij eruit en steek deze, kontroleert u altijd eerst even of de trekschake-wei erin. Indien het oplaadlampje binnen een laar behoorlijk Funktioniert en bij het loslaten maar de minuut uitgaat zelfs nadat deze procedure een paaOFF" positie terugkeert.

malen werden herhaald, is de batterij versleten. Vervang deze door een weitere.

Bijladen (Handhaven van de lading)

Wanneer u een volledig opgeladen batterij in de oplader LAST Zitten om spontaan ontladen te voorkomen, za de oplader overschakelen maar de "Bijladel (Handhaven van de lading)" stand waardoor de batterij vers en in volledig opgeladen toestand worden gehonden.

Wenken om een maximale levensduur van de batterij te handhaven

1. Laad de batterij op alvorens deutsche volledig is ontladen. Stop het gebruik van het gereedschap en laad batterij op telkens wanner u vaststelt dat het vermogen van het gereedschap verminderd is.
2. Laad een volledig opgeladen batterij nooit opnieuw op.
   Wanneer u de batterij te veel oplaadt, za alles minder lang meegaan.
3. Laad de batterij op bij een kamertemperatuur tussen 10^ en 40^ .
   Laat een warme batterij afkoelen alvorens deze op te laden.

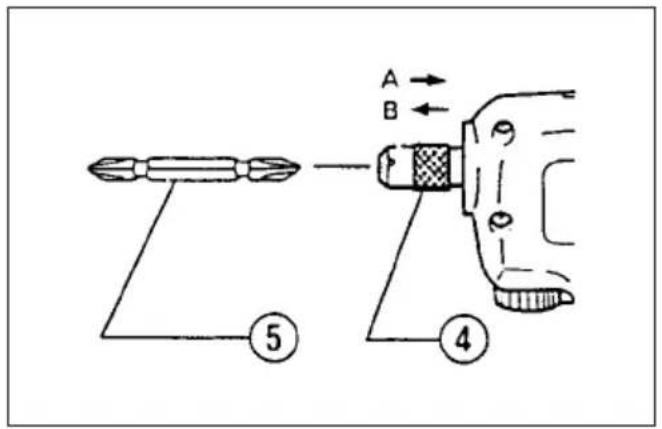

Installeren of verwijderen van de schroefbit (Fig. 3)

Belangrijk:

Schakel alsstijd het gereedschap uit en verwijder het batterijpak alvorens de schroefbit te installereren of te verwijdersen.

Voor gereedschappen met een duwtype bus

1. Om de schroefbit te installereren, duwt u de bus in de rochtrichting van de pijl (A) en dan steekt u de schroefbit. Uver möglichk in de bus. Laat daarna de bus los om de de schroefbit vast te zetten.

Om de schroefbit te verwijderen, duwt u de bus in 4. Richting van de pijl (A) en dan trekt u de schroefbit eruit. 5.

Voor gereedschappen met een trektype bus

1. Om de schroefbit te installereren, trekt u de bus in de rochting van de pijl (B) en dan steekt u de schroefbit. Ver möglichk in de bus. Laat daarna de bus los om de schroefbit vast te zetten.

2. Om de schroefbit te verwijderen, trekt u de bus in de richting van de pijl (B) en dan trekt u de schroefbit eruit.

OPMERKING:

Als de schroefbit Niet diep genoeg in de bus is gestoken, za de bus Niet maarhaar oorspronkelijke positie terugkeren en za de schroefbit Niet goed vastzitten. In dat geval dient u de schroefbit opniew erin te steken volgens de bovenstaande aanwijzin-gen.

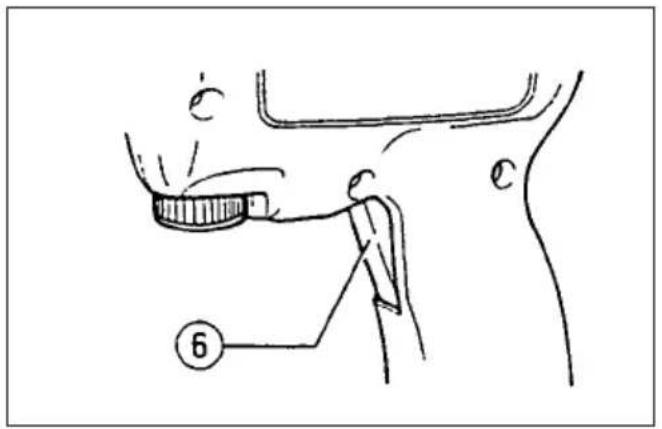

Om het gereedschap te starten hoeft u de trekschakelaar slechts in te drukken en deze los te lately om het gereedschap te stoppen.

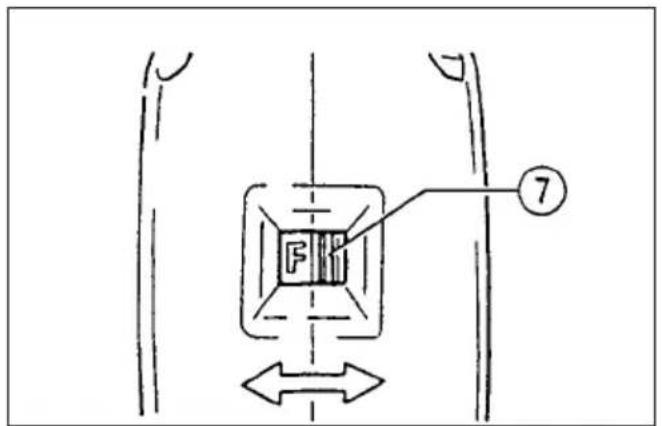

Werking van de omkeerschakelaar (Fig. 5)

NET OP:

• Kontroleer aktijd de draairichting alvorens het gereedschap te gebruiken.

• Zet de omkeerschakelaar alleen in de andere stand, nadat het gereedschap volledig tot stilstand is gekommen. Indien u dit nalaat kan het gereedschap zware beschadiging oplopen.

Dit gereedschap is voorzien van een omkeerschakelaar om de draairichting van het gereedschap te wijzigen. Schuif de omkeerschakelaar maar rechts wanner u eenrechtse ofaar links wanner u eer linkse draairichting wenst.

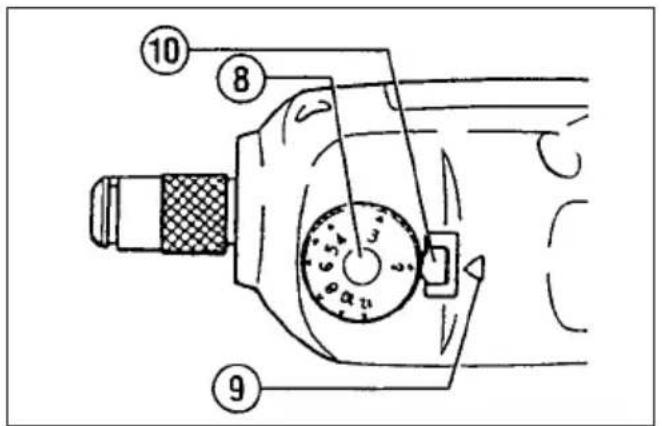

Afstellen van het aantrekkoppel (Fig. 6)

1. Om het aantrekkoppel af te stellen, schuift u eerst de stop in de richting van de trekschakelaar.
2. Draai dan de instelknop zodate het pijltje op het gereedschapshuis gegenover het gewenste getalkomt te staan. De instelknop mag uitsluitendbinnen de door de getallen aangegeven grenzenworden gedraaid.
3. Voor 6791D, 6791DW en 6793D

Wanneer het pijtje 2,3,4 ....12 aanwijst, bedraagt het ingestelde aantrekkoppel respectievelijk 20,30,40 ....120-dkg. Voor 6792D,6792DW en 6794D

Wanner het pijltje 2,3,4.....8 aanwijst, bedraagt het ingestelde aantrekkoppel respectievelijk 20,30,40 ....80-dqg. Voor 6795D

Wanneer het pijtje 2 .... 12 aanwijst, bedraagt het ingestelde aantrekkoppel respectievelijk 5 .... 35 kgm. Laat de stop los nadat de instelknop in de gewenste positie in verhouding tot het pijtje is gezet.

1. Het juiste aantrekkoppel kan varieren afhankelijk van het soort bout en het materialial van het vast te zieten werkstuk. Alvorens de eigenlijke werkbit zaamheid uit te voeren, dient u bij wijze van proofen een schroef in uw materiaal of in een gelijksoortig materialiaal vast te draaien om vast te stellen welk de aantrekkoppel vereist is voor het betreffende materiail.

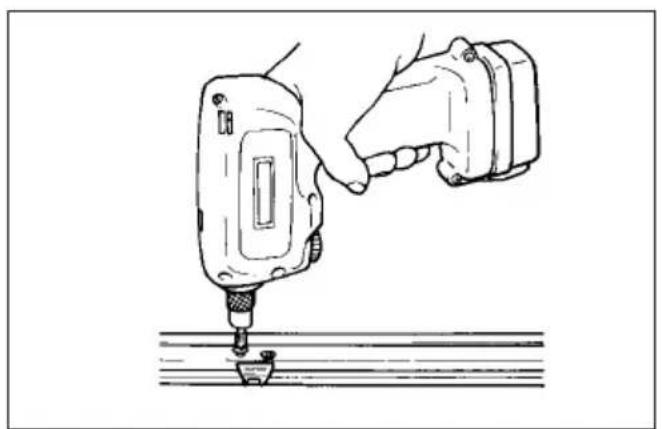

Gebruik als schroevendraier (Fig. 7)

Steek de punt van de schroefbit in de kop van de schroef en oefen druk op het apparaatuit. Schakedan pas het apparaat in. Wanner de koppelingdoorslaat, za de motor automatisch afslaan. Laat cde trekschakelaar los.

Wanneer het batterijvermogen tot een bepaald nive vermindert, za de motor Niet starten zichs wanneer de trekkerschakelaar indrukt. Dit mechanisme voorkomt slechte bevestiging voroorzaakt door spanningsverlies van de batterij. Laad het batterijpak op om normale bediening weeer möglich te make.

OPMERKING:

• Gebruik aktijd een bit die overeenkomt met de ma van de schroef die u wenst te gebruiken.
  Zorg dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of deschroefbit beschadigd kan worden.
• Er bestaat eenkleine kans dat het apparaat Niet inschakelt wanner u de trekschakelaar indrukt. In dat geval dient u de klembus met de handlicht

verdraaien, om cervolgens nogmaals de trekschakelaar in te drukken. Het apparaat za dan inschakelen.

ONDERHOUD

LET OP:

Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uitt te voeren aan het gereedschap.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparations, onderhoud of afstelingen te worden uitgevoerd bij een erkend Makita service centrum.

GARANTIE

Wij garanderen dat Makita gereedschap voldoen aan de wettelijkke voorschriften van uw land. Uitgesloten van de garantie+zijn beschadigingenveroorzaakt doornormale slijtage,overbelasting of misbruik.In geval van klachten worden u verzocht het gereedschap,

ongedemonteerd, op te sturen maar uw handelaar of Makita service centrum, samen met het bijgesloten tGARANTIEBEWIJS.

De ondergetekeende, Yasuhiko Kanzaki, gevolmachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan verklaart dat dit produkt

(Serienr.:serieproduktie)

vervaardigd door Makita Corporation in Japan voldoet aan de volgende normen of genormaliseerde documenten,

EN50260, EN55014

in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.

DEUTSCH

(Serienr.:serieproduktie)

vervaardigd door Kao Lung Tamura Electronics Co., Ltd. in Taiwan voldoet aan de volgende normen of genormaliseerde documenten,

in overeenstemming met de richtlijnen van de Raad 73/23/EEC en 89/336/EEC.

*1 januari, 2001

ESPANOL

Geluidsniveau en trilling van het model

6791D / 6792D / 6793D / 6794D / 6795D

Het typische A-gewogen geluidsdrukniveau is nicht meer dan 70 dB (A).

Tijdens het werkken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is nicht mehr dan 2,5m / s^2
