GEBRUIKSAANWIJZING DFL204F MAKITA

Model: DFL083F DFL125F DFL204F DFL302F DFL403F
Aandraaikoppel Harde verbinding	2 - 8 N•m 5 - 12 N•m 8 - 20 N•m				16 - 30 N•m	25 - 40 N•m
	Zachte verbinding 2 - 8 N•m 5 - 12 N•m 8 - 20 N•m				16 - 30 N•m	25 - 40 N•m
Vierkante aandrijfkop 9,5 mm
Nullasttoerental *1		150 - 700 min-1	100 - 700 min-1	100 - 440 min-1	70 - 230 min-1	50 - 220 min-1
Nominale spanning 14,4 V gelijkspanning
Totale lengte (Afhankelijk van de accu)		464 - 481 mm 503 - 520 mm
Nettogewicht 1,7 - 2,1 kg 2,0 - 2,3 kg

• In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.
  • ^1 Het nullasttoerental is instelbaar met een speciaal computerprogramma.

Toepasselijke accu's en laders

Accu	BL1415N / BL1415NA / BL1430 / BL1430B / BL1440 / BL1450 / BL1460A / BL1460B
Lader	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

- Sommige van de hierboven vermelde accu's en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont.

⚠ WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.

Gebruiksdoeleinden

Het gereedschap is bedoeld voor het vastdraaien van schroeven in hout, metaal en kunststof.

Geluidsniveau

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841:

Model DFL083F

Geluidsdrukniveau ( L_pA ): 70 dB (A) of lager Onzekerheid (K): 3 dB (A)

Model DFL125F

Geluidsdrukniveau ( L_pA ): 70 dB (A) of lager Onzekerheid (K): 3 dB (A)

Model DFL204F

Geluidsdrukniveau ( L_pA ): 70 dB (A) of lager Onzekerheid (K): 3dB (A)

Model DFL302F

Geluidsdrukniveau ( L_pA ): 70 dB (A) of lager Onzekerheid (K): 3dB (A)

Model DFL403F

Geluidsdrukniveau ( L_pA ): 70 dB (A) of lager Onzekerheid (K): 3 dB (A)

Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841:

Model DFL083F

Gebruikstoepassing: schroeven aandraaien zonder slagwerking

Trillingsemissie (ah): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

Model DFL125F

Gebruikstoepassing: schroeven aandraaien zonder slagwerking

Trillingsemissie ( a_h ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

Model DFL204F

Gebruikstoepassing: schroeven aandraaien zonder slagwerking

Trillingsemissie ( a_h ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

Model DFL302F

Gebruikstoepassing: schroeven aandraaien zonder slagwerking

Trillingsemissie ( a_h ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

Model DFL403F

Gebruikstoepassing: schroeven aandraaien zonder slagwerking

Trillingsemissie (a _h ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s ^2

OPMERKING: De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

⚠ WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

⚠ WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accuschroefmachine

1. Houd elektrisch gereedschap alleen vast aan de geïsoleerde handgrepen, wanneer u werkt op plaatsen waar het bevestigingsmateriaal met verborgen bedrading in aanraking kan komen. Als een draad die onder stroom staat wordt beschadigd, kunnen de metalen delen van het gereedschap ook onder stroom komen te staan en kunt u een gevaarlijke elektrische schok krijgen.
2. Zorg ook altijd dat u stevig op een solide bodem staat. Controleer dat er niemand onder u staat wanneer u het gereedschap op een hoge plaats gebruikt.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van draaiende delen.
5. Raak direct na uw werk het bit of het werkstuk niet aan; ze kunnen erg heet zijn en u zou zich kunnen branden.
6. Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.

Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.
2. Werp de accu nooit in het vuur, ook niet wan- neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Wees voorzichtig dat u de accu niet laat vallen en hem niet blootstelt aan schokken of stoten.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

1. Volg bij het weggooien van de accu de plaatselijke voorschriften.
2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen. Als de accu's worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur tussen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken.

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

⚠ LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.

▶ Fig.1: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht.

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
⚠ LET OP: Breng de accu niet met kracht aan. Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht.

De resterende acculading controleren (BL1460A)

▶ Fig.2: 1. Indicatorlampjes 2. Testknop

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

Tijdens opladen

Wanneer het opladen begint, gaat het eerste (meest linkse) indicatorlampje knipperen. Naar mate het opla- den vordert, gaat het ene na het andere lampje branden om de huidige acculading aan te geven.

OPMERKING: Als het indicatorlampje niet gaat branden of knipperen tijdens het opladen, kan de accu defect zijn. Vraag in dat geval uw plaatselijke service-centrum om hulp.

Tijdens gebruik

Wanneer het gereedschap is ingeschakeld, branden de lampjes om de resterende acculading aan te geven. Wanneer het gereedschap is uitgeschakeld, gaan de lampjes na ongeveer 5 seconden uit.

Wanneer u met uitgeschakeld gereedschap op de controleknop drukt, gaan de indicatorlampjes gedurende ongeveer 5 seconden branden om de acculading aan te geven.

Als het oranje lampje knippert, stopt het gereedschap vanwege de geringe resterende acculading (automatische stopfunctie). Wanneer dat gebeurt, laadt u de accu op of gebruikt u een opgeladen accu.

Wanneer het gereedschap wordt gebruikt met een accu die lange tijd niet is gebruikt en wordt ingeschakeld, branden mogelijk geen lampjes. Wanneer dat gebeurt, stopt het gereedschap vanwege de geringe resterende acculading. Laad de accu goed op.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is voorzien van een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:

Overbelastingsbeveiliging

Wanneer het gereedschap/de accu wordt bediend op een manier waarop een abnormaal hoge stroomsterkte wordt getrokken, stopt het gereedschap automatisch. Wanneer dat gebeurt, schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap oververhit raakte. Schakel vervolgens het gereedschap in om het weer te starten.

Oververhittingsbeveiliging

Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in deze situatie het gereedschap/de accu afkoelen voordat u het gereedschap weer inschakelt.

Beveiliging tegen te ver ontladen

Als de acculading onvoldoende is, stopt het gereedschap automatisch. In dit het geval verwijdert u de accu vanaf het gereedschap en laadt u de accu op.

De trekkerschakelaar gebruiken

⚠ WAARSCHUWING: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controle- ren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand "OFF".

▶ Fig.3: 1. Trekkerschakelaar

Om het gereedschap in te schakelen, knijpt u eenvoudig de trekkerschakelaar in. Laat de trekkerschakelaar los om te stoppen.

De omkeerschakelaar bedienen

▶ Fig.4: 1. Omkeerschakelaar

ALET OP: Controleer altijd de draairichting alvorens het gereedschap te starten.

⚠ LET OP: Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert terwijl het gereedschap nog draait, kan het gereedschap beschadigd raken.

⚠ LET OP: Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar niet worden ingeknepen.

De lamp op de voorkant gebruiken

▶ Fig.5: 1. Lamp

A LET OP: Kijk niet direct in het lamplicht of in de lichtbron.

Knijp de trekkerschakelaar in om de lamp in te schakelen. De lamp blijft branden zo lang de trekkerschakelaar wordt ingeknepen. Ongeveer 10 seconden nadat u de trekkerschakelaar hebt losgelaten, gaat de lamp uit.

OPMERKING: Gebruik een droge doek om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp niet bekrast omdat dan de verlichting minder wordt.

▶ Fig.6: 1. LED-indicator

De LED-indicator/zoemer op het gereedschap toont de volgende functies.

Functie Status van het gereedschap		Status van de LED-indicator/zoemer Te nemen maatregel
		LED-indicator Zoemer
Automatisch stoppen na voltooien van bevestiging	Het vooraf ingestelde aandraaikoppel is bereikt en het gereedschap is gestopt.	Brandt groen gedurende ongeveer een seconde.	-	-
Alarm wegens onvol-doende bevestiging	Het vooraf ingestelde aandraaikoppel is niet bereikt omdat de trekker-schakelaar is losgelaten voordat de bevestiging werd voltooid.	Brandt rood. Een lange pieptoon Draai de schroef		opnieuw aan.
Alarm wegens lage acculading	De acculading is laag geworden en het is tijd om de accu te vervangen.	Knippert langzaam rood.	Een serie lange pieptonen	Vervang de accu door een volledig opgeladen accu.
Automatisch stoppen met lage resterende acculading	De acculading is bijna opgebruikt en het gereedschap is gestopt.	Brandt rood. Een lange pieptoon Vervang de accu door een volledig opgeladen accu.
Controle van de werking van de LED-indicator, het branden ervan en de zoemer	Wanneer de accu is aan- gebracht, controleert het gereedschap de LED-indicator, het branden ervan en de zoemer.	Brandt eerst groen en daarna rood.(En daarna gaat de lamp branden.)	Een serie zeer korte pieptonen	-
Anti-reset van controller De	De accuspanning is om een of andere reden abnormaal verlaagd en het gereedschap is gestopt.	Knippert beurtelings rood en groen.	Een serie korte pieptonen	Vervang de accu door een volledig opgeladen accu.
Oververhittingsbeveiliging	De controller in het gereedschap is abnor-maal opgewarmd en het gereedschap is gestopt.	Knippert snel rood. Een serie korte pieptonen		Verwijder onmiddellijk de accu en laat het gereedschap afkoelen.
Detectie van bediening van de trekkerschake-laar bij het aanbrengen van de accu	Wanneer de accu is aangebracht terwijl de trekkerschakelaar is ingeknepen, stopt het gereedschap om onbedoeld starten te voorkomen.	Knippert beurtelings rood en groen.	Een serie korte pieptonen	Laat de trekkerschake-laar los.
Detectie motorstoring Een motorstoring is gedetecteerd. Op dat moment werkt het gereedschap niet.		Knippert beurtelings rood en groen.	Een serie korte pieptonen	Vraag uw plaatselijke Makita-servicecentrum het gereedschap te repareren.
Detectie van dubbel bevestigen	Wanneer de gebruiker een reeds bevestigde schroef opnieuw begint aan te draaien, detec-teert het gereedschap dit en stopt het.	Brandt rood. Een lange pieptoon -
Alarm wegens onderhoud	Het is tijd voor onder-houd na het door u vooraf ingestelde aantal te bevestigen schroeven.	Knippert geel. - Reset het alarm		met behulp van de applicatiesoftware.
Alarm omdat datacom-municatie niet mogelijk is (met het gereedschap dat in verbinding staat met de computer)	Data kan niet worden uitgewisseld tussen het gereedschap en de computer ondanks de verbinding ertussen.	Knippert geel. - Start de applicatiesoft-		ware opnieuw op en sluit de USB-kabel opnieuw aan.
Aanduiding dat data- communicatie mogelijk is (met het gereedschap dat in verbinding staat met de computer)	Het gereedschap heeft verbinding met de computer en datacom-municatie is mogelijk.	Knippert groen.	--

Het aandraaikoppel instellen

Wanneer u kolomschroeven, zeskantbouten, enz. wilt indraaien met het vooraf ingestelde koppel, stelt u het aandraaikoppel als volgt in.

1. Verwijder eerst de accu vanaf het gereedschap.
2. Draai de schroef los waarmee de ring en de lam- pafdekking is vergrendeld en verwijder deze.

▶ Fig.7: 1. Schroef 2. Lampafdekking

1. Draai de ring op de voorkant van het gereedschap met de hand zodanig dat een gat zichtbaar is onder de ring.

▶ Fig.8: 1. Ring
4. Breng de accu aan. Knijp de trekkerschakelaar in en laat deze los zodat de stelring draait en het gat zichtbaar wordt. Verwijder daarna de accu.
▶ Fig.9: 1. Stelring 2. Gat voor instelhulpstuk
5. Gebruik een optioneel instelhulpstuk om het aandraaikoppel in te stellen. Steek de punt van het instelhulpstuk in het gat onder de ring op de voorkant van het gereedschap. Draai vervolgens het instelhulpstuk rechtsom om een hoger aandraaikoppel in te stellen, en linksom om een lager aandraaikoppel in te stellen.
6. Lijn de gele lijn uit met het gewenste nummer op de schaalverdeling van het aandraaikoppel.

▶ Fig.10: 1. Instelhulpstuk 2. Gat voor instelhulpstuk 3. Schaalverdeling 4. Gele lijn

1. Breng de accu aan en verzeker u ervan dat een aandraaikoppel is ingesteld met behulp van een aandraaikoppeltester.
2. Draai de ring op de voorkant van het gereedschap en draai vervolgens de schroef erin om de ring en lampafdekking te vergrendelen.

OPMERKING: De nummers op de schaalverdeling van het aandraaikoppel dienen als richtlijn bij het instellen van het gewenste aandraaikoppel.

Het nullasttoerental, de draaihoek, enz. instellen

U kunt het nullasttoerental, aantal omwentelingen, enz. van het gereedschap instellen met behulp van een computer. Installeer de applicatiesoftware op uw computer en verbindt deze met behulp van een USB-kabel met het gereedschap.

▶ Fig.11: 1. USB-kabel 2. USB-afdekking 3. USB-aansluiting

KENNISGEVING: Zorg ervoor dat de USB-afdekking gesloten is tijdens het bevestigen.

OPMERKING: Neem contact op met een Makita-verkoopvertegenwoordiger voor de applicatiesoftware.

MONTAGE

A LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Er zijn verschillende typen doppen voor sommige modellen afhankelijk van de toepassing. Kies de juiste dop voor uw toepassing en breng deze aan.

De dop aanbrengen en verwijderen

▶ Fig.12: 1. Dop 2. Gat 3. Pen

Om de dop aan te brengen, duwt u deze met één hand op de vierkante aandrijfkop van het gereedschap en duwt u met de andere hand de pen op de vierkante aandrijfkop in totdat de dop op zijn plaats wordt vergrendeld. Op de dop te verwijderen, trekt u hem er eenvoudig af door de pen op de vierkante aandrijfkop in te drukken.

⚠ LET OP: Controleer vóór gebruik of de dop goed is vergrendeld op de vierkante aandrijfkop.

Als de dop onvoldoende goed is aangebracht, kan letsel worden veroorzaakt.

De haak aanbrengen

Optioneel accessoire

De haak is handig om het gereedschap aan op te han-gen. Breng de haak aan in de gaten in de behuizing van het gereedschap.

▶ Fig.13: 1. Haak 2. Gat

BEDIENING

Houd het gereedschap stevig vast en plaats de dop over de boutkop of moer. Schakel vervolgens het gereedschap in. Wanneer de koppeling in werking treedt, stopt de motor automatisch. Laat vervolgens de trekkerschakelaar los.

OPMERKING: Houd het gereedschap vast met zijn vierkante aandrijfkop gericht recht op de boutkop of moer omdat anders de boutkop of moer kan worden beschadigd.

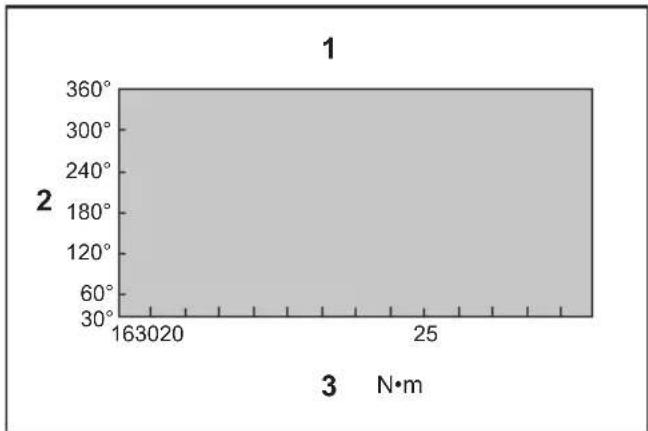

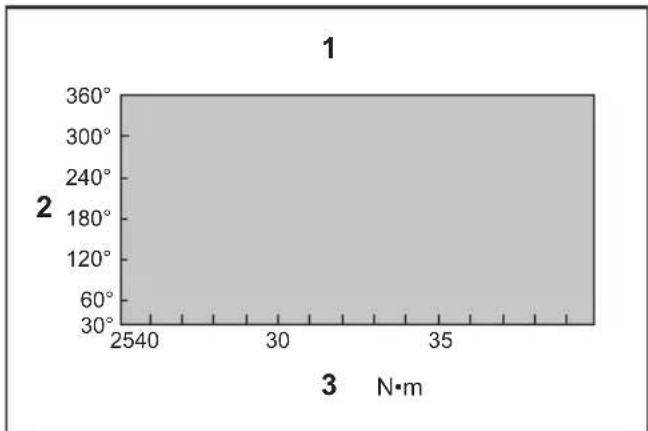

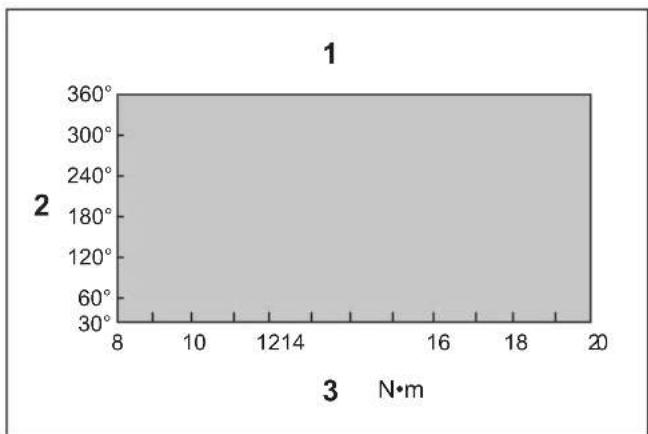

Grenswaarden van de aandraaicapaciteit

Gebruik het gereedschap binnen de grenswaarden van de aandraaicapaciteit. Als u het gereedschap buiten deze grenswaarden gebruikt, werkt de koppeling niet. Het gereedschap kan dan niet voldoende aandraaikoppel leveren.

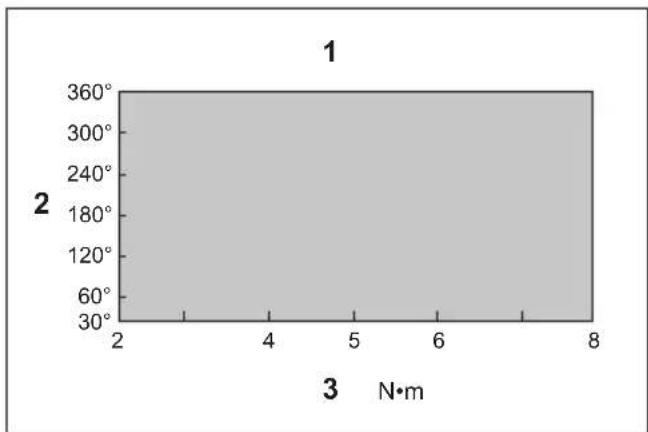

Voor model DFL083F

1. Bereik van de aandraaicapaciteit 2. Draaihoek
2. Koppel

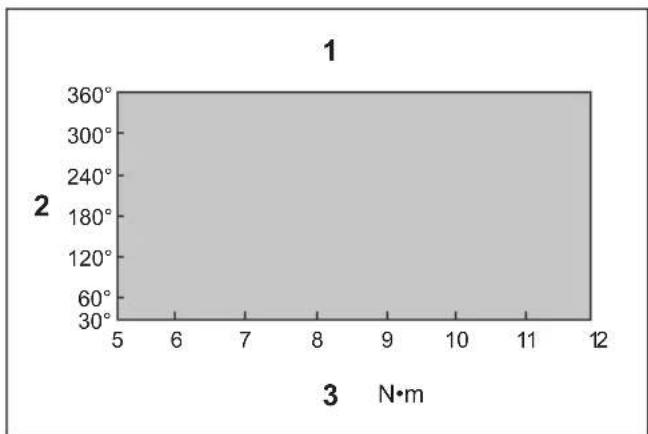

Voor model DFL125F

1. Bereik van de aandraaicapaciteit 2. Draaihoek
2. Koppel

Voor model DFL204F

1. Bereik van de aandraaicapaciteit 2. Draaihoek
2. Koppel

Voor model DFL302F

1. Bereik van de aandraaicapaciteit 2. Draaihoek
2. Koppel

Voor model DFL403F

1. Bereik van de aandraaicapaciteit 2. Draaihoek
2. Koppel

OPMERKING: De draaihoek is de hoek vanaf het punt waarop de bout 50% van het gewenste koppel is aangedraaid tot het punt waarop de bout 100% van het koppel is aangedraaid.

OPMERKING: Bij gebruik van een koude accu kan door de LED-indicator en zoemer een alarm wegens lage acculading worden gegeven, en kan het gereedschap onmiddellijk stoppen ondanks dat de accu volledig opgeladen is. In dat geval kan de aandraicapaciteit lager zijn dan de specificatie in deze gebruiksaanwijzing.

ONDERHOUD

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Originele Makita accu's en acculaders
  • Terugslagvrij-hulpstuk
• Bescherming (geel, blauw, rood, helder)
• Instelhulpstuk
• As, compleet
  Haak

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze kunnen van land tot land verschillen.

ESPECIFICACIONES
