GEBRUIKSAANWIJZING Therme Trumatic

Toepassingsgebied 23

Gebruiksaanwijzing

DeTherme met water vullen 24

Instructies voor het opsporen van fouten 25

Garantieverklaring van de fabrikant Truma 26

Gebrukte symbolen

Symbool wijst op mogelijkke gevaren.

Aanwijizing met informatie en tips.

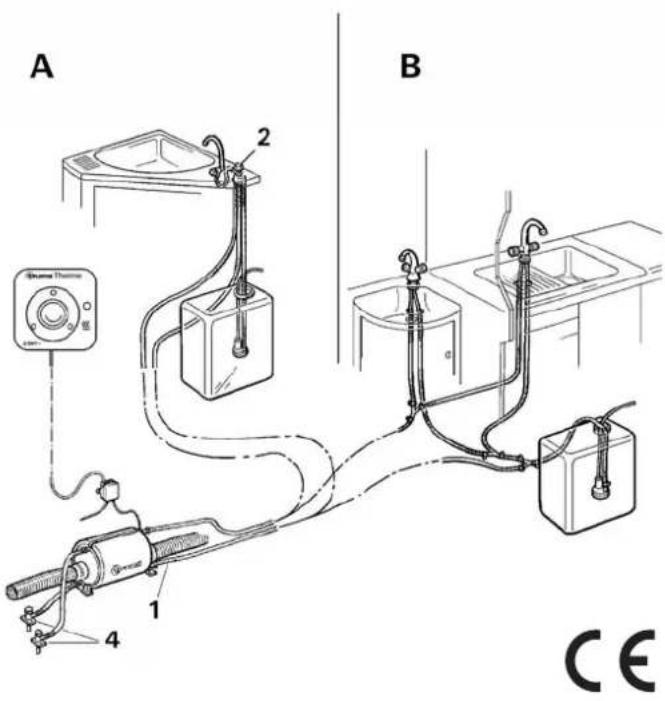

Toepassingsgebied

Het water in de Therme wordt door de warme lucht van het verwarmingssysteme of door een elektrisch 230 V-verwarmingselement verwarmd.

Gebruiksaanwijzing

Voor ingebruikname dient eerst de gebruiksaanwijzing te worden doorgenomen! De voertuigbezitter is ervoor verantwoordelijk dat het apparaat op correcte wijze kan worden bediend.

De Therme mag nooit elektrisch worden gebruikt als er geen water in het reservoir zit! Als de caravan nicht wordt gebruikt,要去 het toestel worden uitgeschakeld! Tap de waterverwarmer bij vorstgeaar af! Er kan geen aanssprak op garantie worden gemaaakt bij vorstschade!

De bij het apparaat geleverde gele sticker met waarschuwingen voor de gebruiker要去 door de inbouver of de eigenaar van het voertuig op een voor elke gebruiker duidelijk zichtbare plaat in het voertuig worden aangebracht (bijv. op de deur van de klerenkast)! Als u deze sticker Niet heb, moet u die bij Truma aanvragen.

Reparaties mogen alleen door vakbekwame monteurs worden uitgevoerd!

De Therme is bedoeld voor drukloze werkig. Om te zorgen dat de bij het verwarmen ontstane overdruk kan ontsnappen, mag in die koudwaterleiding (1)ussen Therme en dompelpomp geen terugslagventiel worden ingebouwd.

Bij aansluiting op een centrale watervoorzieening (lokale aansluiting), of bij gebruik van een sterkere waterpomp, moet een waterdrukregelaar worden gebruikt om te voorkomen dat hogere drukwaarden dan 1,2 bar in de Therme kuren ontstaan. Verder要去en veiligheids-/aftapkraan (accessoire art.-nr. 70141-10) in de koudwater aanvoer (1) gemonteerd worden.

De met water in aanraking komende materialen van het apparaat+zijn drinkwaterecht (zie verklaring vanwege de fabrikant www.truma.com - Manufacturer Declaration).

De Therme met water vullen

Aftap- en beluchtingskleppen (4) door draaien helemaal sluiten.

Bij voormenginstallations

Draai de regelknop (2) van de voormengkraan tot de aanslag in de richting van het rode symbol (heet).

Bij mengkraan/-kranen

Stel de warmwaterkraan bijCCCCCCKANEN met een hefboom in op „warm".

Laat de kraan/kranen open staan tot alle lucht in de Thermo door water verdrongen is en water uit de kransen stroomt.

Elektrische werking

Zet de schakelaar (3) op het bedieningspaneel op „aan". Het contrôleelampje geeft aan dat het apparaat in bedrijf is. De water-temperatuur worden met behulp van eenthermostat op 65^ gebracht en gehonden.

Bij gebruik van voertuigspecifieke schakelaars: zie de gebruiksanawijzing van de voertuigproducent.

De elektrische verwarmingsstaf is met een overtemperatuur-zekering uitgerust. In geval van een storing aan het bedieningselement uitschakelen, 5 minutes wachten en weer inschakelen.

Wateropname

Naar gelang de stand van deCCCCCC/-kranen of de voormengkraan worden de watertemperatuur gemengd. Denk eraandat de water-pomp na de waterafname uitgeschakeld dient te worden.

De Therme aftappen

Wordt de carvan gedurende vorstperiode nicht gebruikt, moet de Therme in ieder geval worden geleegd!

1. Onderbreek de stroomtoevoer maar de waterpomp (via hoofdschakelaar of transformator).
2. Water uit de tank aftappen (resp. waterpomp uit de tank verwijderen).
3. Zet de waterkranen in keulen en/of bad open en stel eventuele voormengkranen in op „warm".
4. Aftap- en beluchtingskleppen (4) door draaien helemaal openen.
5. Controlleren of de waterinhoud (5 liter) geheel afloopt.

Er kan geen aanspraak op garantie worden gemaakt bij vorstschade!

Onderhoud

Voor de reiniging, ontkieming en het onderhoud van de boiler raden wij het systeemonderhoud van Truma aan. Andere producten - in het bijzonder chloorhoudende producten - zijn ongeschikt.

Instructies voor het opsporen van fouten

Fout Oorzaak Verhelpen

Warmt Niet op. Geen-Stroomvoorzie bedrijfspanning. ning herstellen.

Opwarmtijd bij -Qalkadkeshag - Werking op 230 V op het verwar- waterinstallatie is extreem lang. mingselement. (zie Onderhoud).

Als deze maatregelen Niet tot opheffen van de storing leiden, neem dan contact op het Truma servicecentrum.

Technische gegevens

vastgesteld conform Truma keuringsvoorwaarden

Waterinhoud

5 liter

Bedrijfsdruk

max. 1,2 bar (alleen pompen zonder teurgslagventiel

gebruiken)

Stroomvoorziening

230V\~,50Hz

Opgenomen stroom

1,3A(300W)

Maximumtemperatuur

65^ C

Oververhittingsbeveiliging

85℃

Opwarmtijd van ca. 15^ tot ca. 60^

ca. 50 min

Gewicht (zonder inhoud)

2kg incl. Aftap- en ventilatiekleppen

Afmetingen

length 37 cm, hoopte 23 cm, breedte 22 cm

Conformiteitsverklaring

De Therme voldoet aan de eisen van EN 60335, van de EMVrichtlijn 89/336/EEG, van de laagspanningsrichtlijn 73/23/EEG alsmede aan de geldende normen en technische specificaties en mag zodoende het CE-keurmerk voeren.

Technische wijzigingen voorbehonden!

Garantieverklaring van de fabrikant Truma

1. Gevalen waarin op garantie aanssprak kan worden gemaakt

De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daarnaast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht.

Er kan geen aanspraak op de garantie worden gemaakt:

• voor aan slijtage onderhevige onderdelen en natuurlijke slijtage,
• door gebruik van andere dan originele Truma onderdelen in de apparaten,
• indien de inbouw- en gebruiksaanwijzingen van Truma nicht werden aangehonden,
• als gevolg van ondeskundig gebruik,
• als gevolg van een ondeskundige, Niet door Truma geleverde transportverpakking.

2. Omvang van de garantie

De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-overenkomstussen de verkoper en de eindgebruiker onstaan. De fabrikant za dergelijkke gebreken alsnog verhelpen, d.w.z. maar eigenckeuze herstellen of voor een verrangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de garantietermijn voor het gerepareerde of verrangen onderdeel Niet opnieuw, maar valt het verder onder de oude garantiertermijn. Andere aanspraken, met name verwangbing bij schade voor de koper of derden is uitgesloten. De voorschriften van de wet op produit-aansprakelijkheid blijven onverminderd gelden.

De kosten voor het beroep dat op de eigene service-afdeling van Truma worden gedaan om een defect te herstellen dat onder de garantie valt, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedragen, als de service-afdeling in Duitsland worden ingezet. Werkzaamheden van de afdeling klantenservice in andere landen vallen Niet onder de garantie.

Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie-onderdelen) vallen Niet onder de garantie.

3. Indienen van garantieclaim

Het adres van de fabrikant luidt:
Truma Geratetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12,
85640 Putzbrunn.

In Duitsland要去 bringen in principe het Truma servicecentrum worden gewaarschuwd; in andere landen staand de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander omschreiben worden. Verder要去 het serienummer van het toestel evenals de aanschaftdatum worden aangegeven.

Om de fabrikant in staat te stellen, te controleren of er spreke is van een geval dat onder de garantie valt, moet de consul-ment het toestel voor zijn risico maar de fabrikant brengen of aan deze opsturen.

Bij opsturen maar de fabrik dien het toestel als vrachtgoed verzonden te worden. Indien het geval onder de garantie valt, draagt de fabrik de transportkosten resp. kosten van opsturen en terugsturen. Als Niet op garantie aanspraak kan worden gemaatkt, informeert de fabrikant de klant hierover en geeft aan welke kosten Niet voor rekening van de fabrikant�. Bovendien zich in dit geval de verzendkosten voor rekening van de klant.

Therme Vandvarmer

Indholdsfortegnelse

NL In Duitsland要去i storingen in principe het Truma servicecentrum worden gwaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com).

Voor een snelle bediening dient u apparaattype en fabrieksnummer (zie typeplaat) gereed te honden.
