GEBRUIKSAANWIJZING WRMG270 JVC

Onderwaterhuis GEBRUIKSAANWIJZING Carcasa submarina

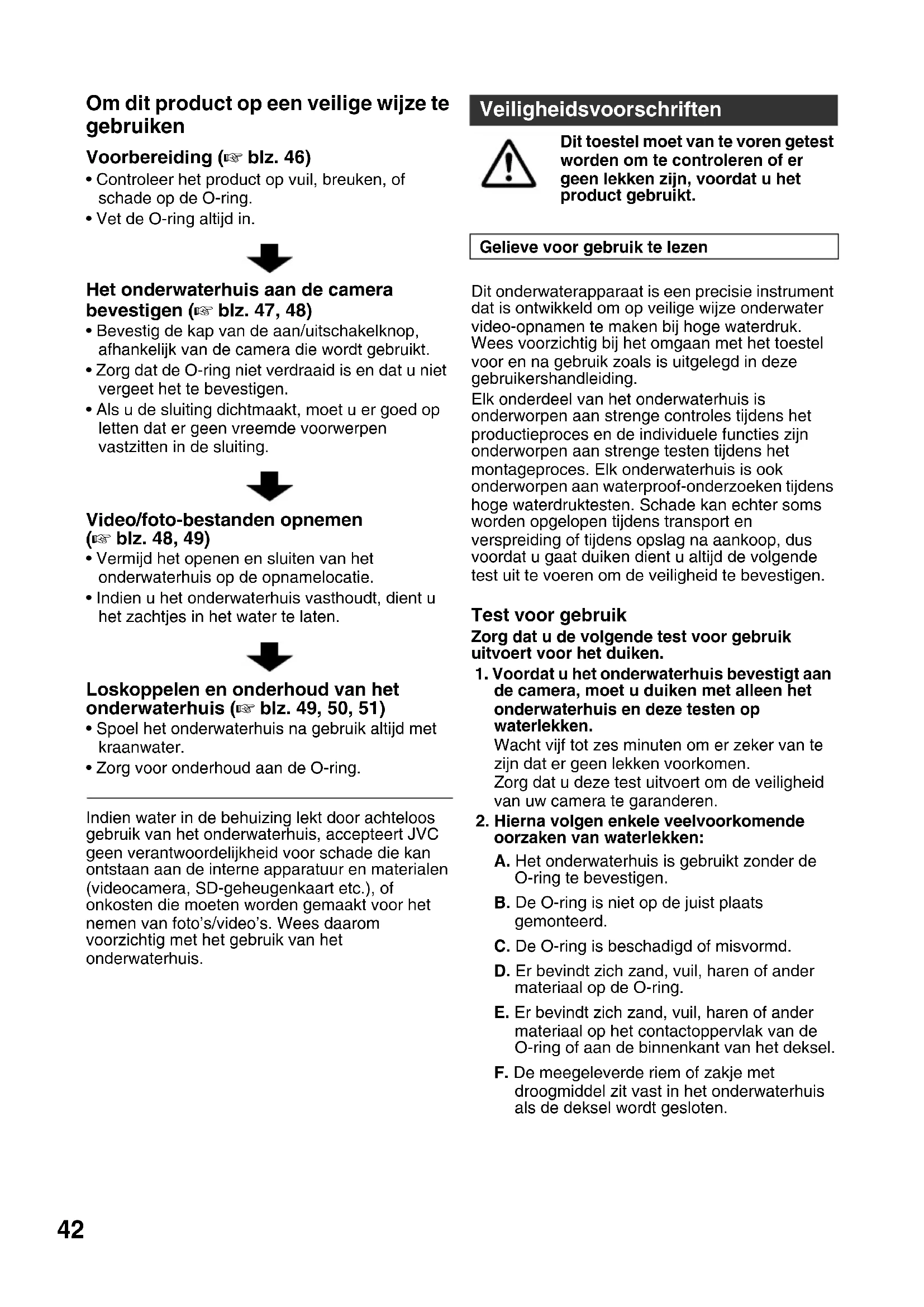

• Controleer het product op vuil, breuken, of schade op de O-ring.

• Vet de O-ring altijd in. Het onderwaterhuis aan de camera bevestigen (A blz. 47, 48)

• Bevestig de kap van de aan/uitschakelknop, afhankelijk van de camera die wordt gebruikt.

• Zorg dat de O-ring niet verdraaid is en dat u niet vergeet het te bevestigen.

• Als u de sluiting dichtmaakt, moet u er goed op letten dat er geen vreemde voorwerpen vastzitten in de sluiting. Video/foto-bestanden opnemen (A blz. 48, 49)

• Vermijd het openen en sluiten van het onderwaterhuis op de opnamelocatie.

• Indien u het onderwaterhuis vasthoudt, dient u het zachtjes in het water te laten. Loskoppelen en onderhoud van het onderwaterhuis (A blz. 49, 50, 51)

• Spoel het onderwaterhuis na gebruik altijd met kraanwater.

• Zorg voor onderhoud aan de O-ring. Indien water in de behuizing lekt door achteloos gebruik van het onderwaterhuis, accepteert JVC geen verantwoordelijkheid voor schade die kan ontstaan aan de interne apparatuur en materialen (videocamera, SD-geheugenkaart etc.), of onkosten die moeten worden gemaakt voor het nemen van foto’s/video’s. Wees daarom voorzichtig met het gebruik van het onderwaterhuis. Dit toestel moet van te voren getest worden om te controleren of er geen lekken zijn, voordat u het product gebruikt. Dit onderwaterapparaat is een precisie instrument dat is ontwikkeld om op veilige wijze onderwater video-opnamen te maken bij hoge waterdruk. Wees voorzichtig bij het omgaan met het toestel voor en na gebruik zoals is uitgelegd in deze gebruikershandleiding. Elk onderdeel van het onderwaterhuis is onderworpen aan strenge controles tijdens het productieproces en de individuele functies zijn onderworpen aan strenge testen tijdens het montageproces. Elk onderwaterhuis is ook onderworpen aan waterproof-onderzoeken tijdens hoge waterdruktesten. Schade kan echter soms worden opgelopen tijdens transport en verspreiding of tijdens opslag na aankoop, dus voordat u gaat duiken dient u altijd de volgende test uit te voeren om de veiligheid te bevestigen. Test voor gebruik Zorg dat u de volgende test voor gebruik uitvoert voor het duiken.

1. Voordat u het onderwaterhuis bevestigt aan

de camera, moet u duiken met alleen het onderwaterhuis en deze testen op waterlekken. Wacht vijf tot zes minuten om er zeker van te zijn dat er geen lekken voorkomen. Zorg dat u deze test uitvoert om de veiligheid van uw camera te garanderen.

2. Hierna volgen enkele veelvoorkomende

oorzaken van waterlekken: Veiligheidsvoorschriften Gelieve voor gebruik te lezen A. Het onderwaterhuis is gebruikt zonder de O-ring te bevestigen. B. De O-ring is niet op de juist plaats gemonteerd. C. De O-ring is beschadigd of misvormd. D. Er bevindt zich zand, vuil, haren of ander materiaal op de O-ring. E. Er bevindt zich zand, vuil, haren of ander materiaal op het contactoppervlak van de O-ring of aan de binnenkant van het deksel. F. De meegeleverde riem of zakje met droogmiddel zit vast in het onderwaterhuis als de deksel wordt gesloten. WR-MG270_DU.book Page 42 Wednesday, March 24, 2010 1:30 PM43

3. Controleer elke keer dat u het

onderwaterhuis gebruikt of er geen krassen of breuken zijn. Het onderwaterhuis moet bestand zijn tegen waterdruk tijdens gebruik. Herhaalde blootstelling aan druk veroorzaakt op den duur materiaalmoeheid en beschadiging van het onderwaterhuis. Controleer het onderwaterhuis bij elk gebruik op krassen en barsten. Als u het onderwaterhuis vaak gebruikt, vraag dan naar onderhoud bij het verkooppunt. (Onderhoud is niet kosteloos.) Om uw camera te beschermen en een optimaal gebruik te garanderen moet u de bovenstaande voorbeelden onthouden als u het onderwaterhuis gebruikt. JVC accepteert geen verantwoordelijkheid voor waterlekkage of schade aan iets binnen het onderwaterhuis (camera, SD-geheugenkaart, etc.) door achteloos gebruik van dit product. Zorg dat u de volgende procedures volgt als u het onderwaterhuis gebruikt.

• Droogmiddel (2 g) x 5

• Riem U kunt de volgende set met extra onderdelen aanschaffen. Gelieve contact op te nemen met uw plaatselijke JVC-vertegenwoordiger.

• Droogmiddel (2 g) x 5

• Lenstissuepapier (50 vellen) x 1

• Kap van aan/uitschakelknop x 2 Accessoires

• Twee O-ringen Eén reserve-O-ring.

• Basis Voor bevestiging van de camera.

• Greep U kunt ook, in de verkoop verkrijgbare, lampjes en gewichten bevestigen. ¹ Als de afstelling van het drijfvermogen noodzakelijk is, moet u in de handel verkrijgbare gewichten aan de handgreep bevestigen.

• 2 hexagonale moersleutels Groot: voor vastschroeven van de greep Klein: gesp-opener

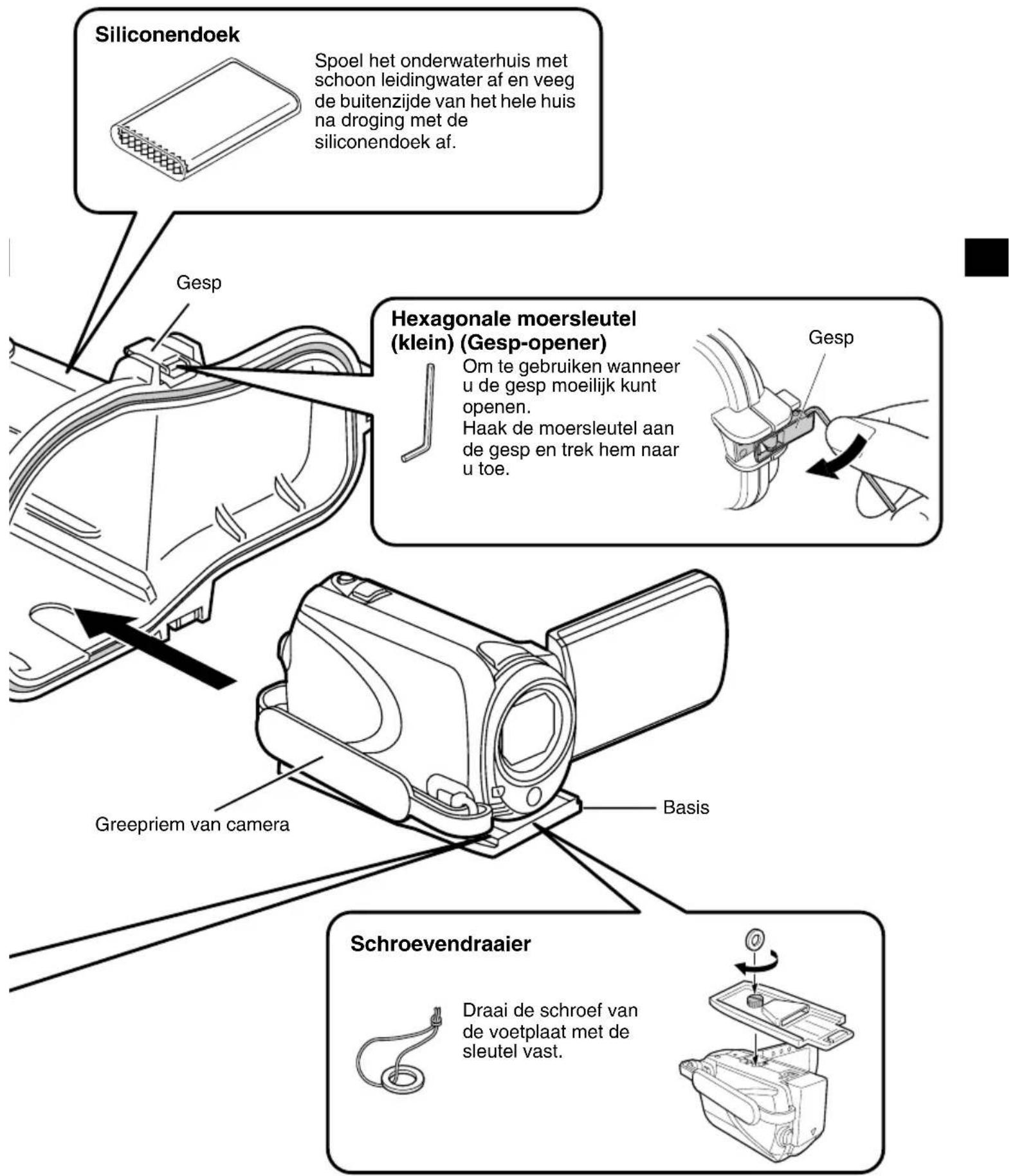

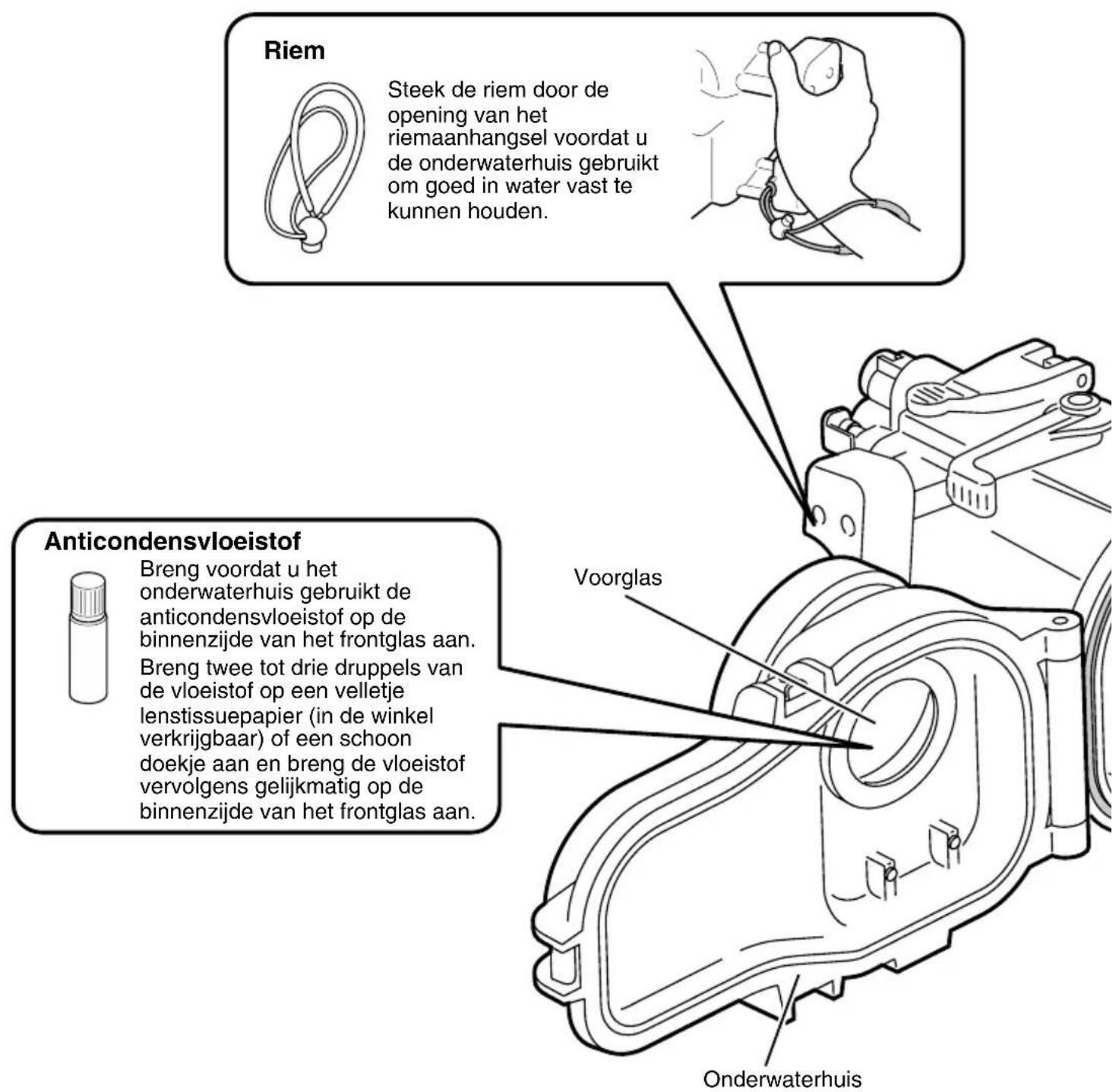

• Kap van aan/ uitschakelknop Onderhoudskit – afzonderlijk leverbaar (typenummer: MG270_MTKIT) O-ring WR-MG270_DU.book Page 43 Wednesday, March 24, 2010 1:30 PM44 Het gebruik van de meegeleverde onderhoudskit Droogmiddel Voorkomt mistvorming binnen het onderwaterhuis. Bevestig deze aan de rugzijde van de aan de camera bevestigde voetplaat. ¹ Het vochtopnamevermogen van eerder gebruikt droogmiddel kan afhankelijk van de omstandigheden minder worden. Daarom adviseren wij gebruikt droogmiddel telkens door nieuw te vervangen. Anticondensvloeistof Breng voordat u het onderwaterhuis gebruikt de anticondensvloeistof op de binnenzijde van het frontglas aan. Breng twee tot drie druppels van de vloeistof op een velletje lenstissuepapier (in de winkel verkrijgbaar) of een schoon doekje aan en breng de vloeistof vervolgens gelijkmatig op de binnenzijde van het frontglas aan. Steek de riem door de opening van het riemaanhangsel voordat u de onderwaterhuis gebruikt om goed in water vast te kunnen houden. Riem Voorglas Onderwaterhuis WR-MG270_DU.book Page 44 Wednesday, March 24, 2010 1:30 PM45 Siliconendoek Spoel het onderwaterhuis met schoon leidingwater af en veeg de buitenzijde van het hele huis na droging met de siliconendoek af. Gesp Hexagonale moersleutel (klein) (Gesp-opener) Om te gebruiken wanneer u de gesp moeilijk kunt openen. Haak de moersleutel aan de gesp en trek hem naar u toe. Greepriem van camera Basis Schroevendraaier Draai de schroef van de voetplaat met de sleutel vast. Gesp WR-MG270_DU.book Page 45 Wednesday, March 24, 2010 1:30 PM46

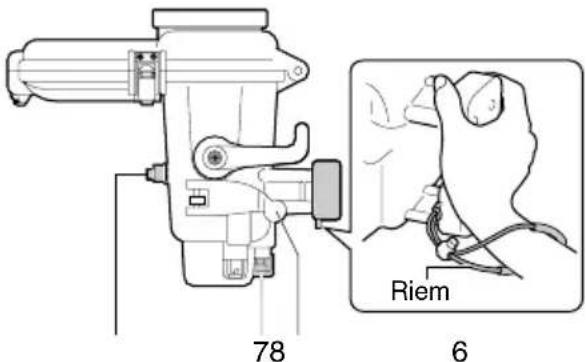

Bevestig de meegeleverde riem zoals in het bovenstaande schema aangegeven.

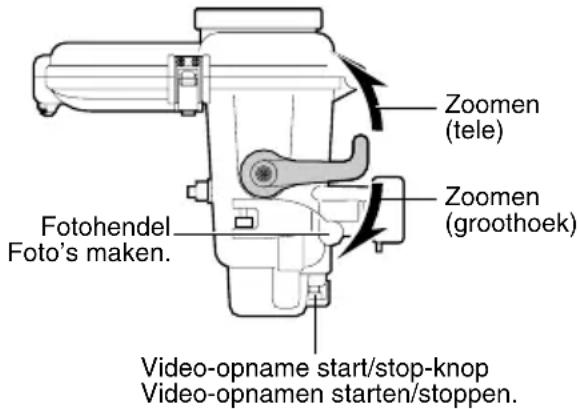

Zoomen (tele/groothoek) tijdens de opname.

Geschikt voor het bevestigen van in de handel verkrijgbare filters (67 mm diameter).

4. Gesp (drie standen)

Sluit het onderwaterhuis.

5. Ruimtes voor de greepbevestiging

Hier kunt u de meegeleverde handgreep of in de handel verkrijgbare gewichten bevestigen.

Indrukken voor foto-opnamen.

7. Video-opname start/stop-knop

Eenmaal indrukken voor het starten van een video-opname. Nogmaals indrukken om de opname te stoppen.

8. In/uitschakelknop

Voor het in/uitschakelen van de voeding van de camera.

Controleer het buitenste onderwaterhuis op krassen en barsten. Breng twee of drie druppels van de anticondensvloeistof op een velletje lenstissuepapier (in de winkel verkrijgbaar) of een schoon doekje aan en veeg hiermee de binnenzijde van het frontglas van het onderwaterhuis schoon.

Controleer de O-ring. Verwijder de O-ring met het meegeleverde plectrum uit de hoofdbehuizing. Controleer de O-ring, het contactoppervlak van de O-ring en de groef waarin de O-ring ligt op vuil, inkepingen, barsten enzovoort. Zorg ervoor dat u al het vuil verwijdert (stof, zand, zoutkristallen, haren, pluizen enzovoort). ¹ Zie voor meer informatie de “Onderhoudshandleiding voor de O-ring”. z Gebruik nooit een O-ring met kartels en barsten. z Door een onzorgvuldig geplaatste O-ring kunnen waterlekken ontstaan.

Vet de O-ring in en maak deze weer vast.

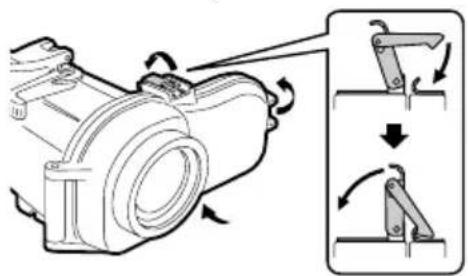

Sluit het lege onderwaterhuis (zonder camera erin).

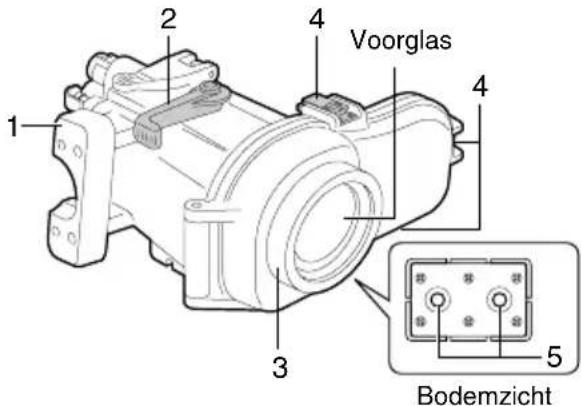

Dompel het onderwaterhuis in water onder en controleer het op waterlekken. (A blz. 48) Onderdelen en toepassingen

BodemzichtVoorglas Voorbereiding Waarschuwing

Stel de camera in. z Schakel de verlichting uit bij modellen die met verlichting zijn uitgerust. z Open het lenskap. z Stel de camera in op de gewenste opnamestand (video/stilstaand beeld). ¹ Ook als u de opnamestand instelt op “video”, kunt u stilstaande beelden (foto’s) opnemen door tijdens een video-opname op de hendel voor stilstaand beeld te drukken. z Wij adviseren de camera in te stellen op de automatische opnamestand. z Breng indien nodig eerst de batterij en microSD-/microSDHC-kaart of SD-/SDHC- kaart aan. z Om de camera uit te schakelen moet u de aan/uitschakelknop ruim twee seconden indrukken.

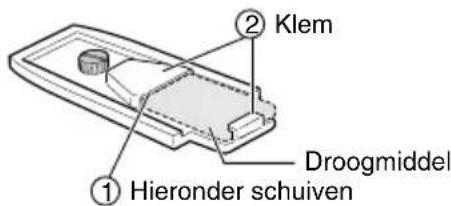

Breng het droogmiddel op de achterkant van de voetplaat aan.

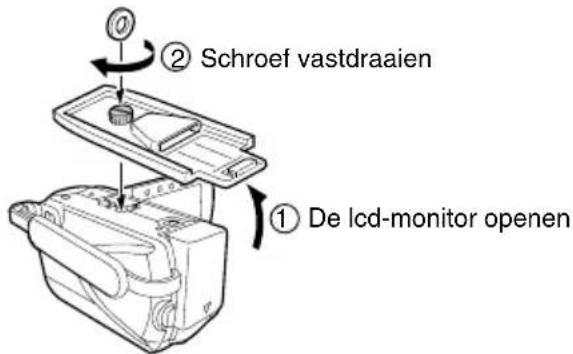

Bevestig de voetplaat aan de onderkant van de camera. z Breng het statiefschroefgat aan de onderkant van de camera op één lijn met de schroef van de voetplaat en zet de schroef vast. z De camera wordt automatisch ingeschakeld wanneer u de lcd-monitor opent. Om de camera uit te schakelen moet u de aan/ uitschakelknop ruim twee seconden indrukken.

Vouw de greepriem. z Zorg ervoor dat de greepriem niet beklemd raakt in het onderwaterhuis als u dit sluit.

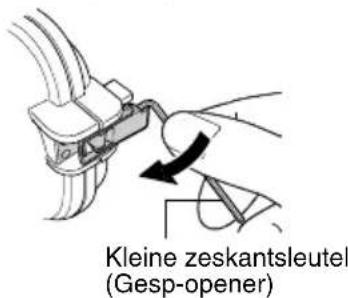

Open het onderwaterhuis. z Als het moeilijk is om de gespen te openen, gebruik dan de kleine zeskantsleutel (gesp- opener).

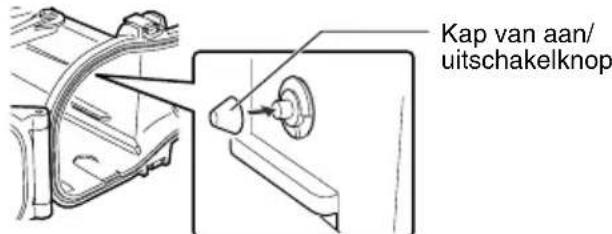

Bevestig de kap van de aan/ uitschakelknop. (Niet vereist voor GZ-HM545 ~ GZ-HM570.) z Bevestig de opening van de kap van de aan/uitschakelknop op het uitstekende gedeelte van de aan/uitschakelknop op het huis.

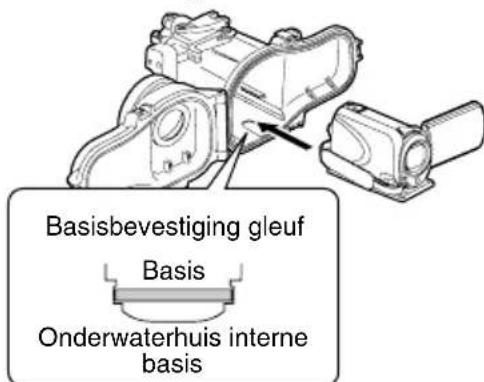

Plaats de camera in het onderwaterhuis. z Plaats de gleuf voor bevestiging van de basis tegenover de basis die u hier moet aanbrengen.

Stel de hoek van de lcd-monitor in. z U kunt de lcd-monitor omhoog kantelen tot een hoek van maximaal 30 graden. Het bevestigen van het onderwaterhuis aan de camera Waarschuwing

Hieronder schuiven Klem Droogmiddel

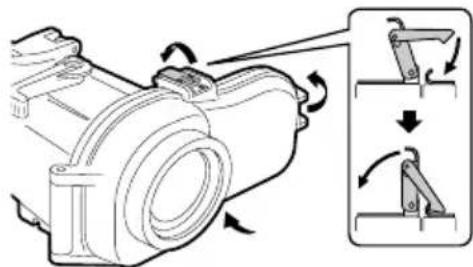

Sluit het onderwaterhuis. z Zorg ervoor dat de O-ring niet verdraaid is en dat u niet hebt vergeten deze te bevestigen. z Zorg ervoor dat ertussen geen vreemde voorwerpen (polsband, riem, vuil enzovoort) beklemd zitten. z Het risico op waterlekkage is extreem hoog als de O-ring verdraaid is, als u het vergeet te bevestigen of als iets vastzit in de afsluiting.

Controleer of alle bedieningsknoppen van de camera goed functioneren. z Als er iets niet goed werkt, maak de camera dan los en plaats deze opnieuw.

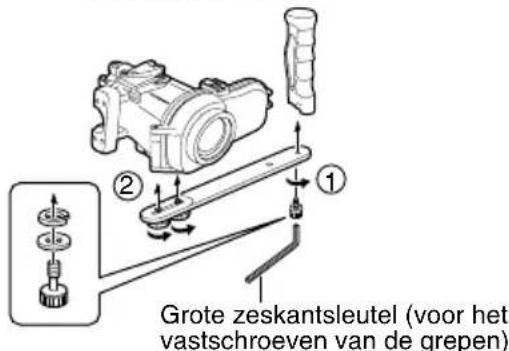

Bevestig de handgrepen. z Bevestig de handgrepen, lampen of gewichten aan de onderkant van het onderwaterhuis. Voor het opnemen Dompel het onderwaterhuis met daarin de camera onder in een badkuip of watertank met zoet water. Dompel het onderwaterhuis telkens steeds langer onder en wel als volgt. z 1ste keer: 5 ~ 10 seconden z 2e keer: 30 seconden ~ 1 minuut z 3e keer: 3 minuten ~ 5 minuten (probeer de hendels en de knoppen te gebruiken als het onderwaterhuis is ondergedompeld). z Vraag altijd iemand om hulp als u te water gaat of uit het water komt om verlies of beschadiging van het onderwaterhuis te voorkomen. z Als, om welke reden dan ook, water lekt, verwijder dan de batterij uit de camera. De camera kan door de batterij exploderen.

Schakel de voeding van de camera in. z Om de voeding in te schakelen, drukt u de aan/uitschakelknop ruim twee seconden in. (De elektrische lampen van de camera gaan branden en de monitor wordt ingeschakeld.) z Soms, door plotseling schudden of een klap op het onderwaterhuis, zorgt de valbescherming van de camera ervoor dat de voeding van de camera wordt uitgeschakeld. Schakel de voeding van de camera opnieuw in als deze wordt uitgeschakeld. Waarschuwing

Grote zeskantsleutel (voor het vastschroeven van de grepen) Het opnemen van video/foto- bestanden Waarschuwing Let op AAN/UIT WR-MG270_DU.book Page 48 Wednesday, March 24, 2010 1:30 PM49

Om een opname te maken drukt u op de start/stopknop voor video-opnamen of op de hendel voor stilstaand beeld (foto).

Wanneer u klaar bent met opnemen, drukt u de aan/uitschakelknop ruim twee seconden in om de camera uit te schakelen. z De elektrische lamp van de camera gaat uit en de monitor wordt uitgeschakeld. Als u de camera onmiddellijk moet losmaken:

Dompel het onderwaterhuis in zoet water en beweeg het minstens tien maal krachtig op en neer en heen en weer. Spoel het vervolgens goed af.

Verwijder het onderwaterhuis en veeg waterdruppels van het huisoppervlak af met een droge handdoek.

Richt de het voorglas van het onderwaterhuis naar boven en open de gespen om de camera te verwijderen en zorg er daarbij voor dat u waterdruppels niet bij de O-ring of de gespen het huis laat binnendringen.

Bij het verwijderen van de camera sluit u het onderwaterhuis opnieuw en let er daarbij op dat er geen waterdruppels het huis binnendringen. Daarna trekt u alle gespen strak. ¹ Geef het onderwaterhuis na gebruik altijd een onderhoudsbeurt. (A blz. 50) Als u de camera niet onmiddellijk hoeft los te maken: Geef het onderwaterhuis een onderhoudsbeurt. (A blz. 50) Zoomen (tele) Fotohendel Foto’s maken. Video-opname start/stop-knop Video-opnamen starten/stoppen. Zoomen (groothoek) De camera losmaken WR-MG270_DU.book Page 49 Wednesday, March 24, 2010 1:30 PM50 Onderhoud uw onderhuis na iedere keer gebruiken en nadat u klaar bent met het maken van opnamen. Als u geen onderhoud verricht, hopen zoutkristallen en vuil zich in het onderwaterhuis op waardoor waterlekkages kunnen ontstaan. z Doe dit binnen 30 minuten na het duiken. z Vul een bak met zoet water tot het onderwaterhuis volledig onder water staat en beweeg het onderwaterhuis krachtig op en neer en heen en weer. z Beweeg de knoppen en hendels terwijl het onderwaterhuis ondergedompeld is en spoel het vuil uit alle gaten en groeven. Ga verder naar C z Als het in zee is gebruikt -> Doorgaan naar Zout verwijderen Als het onderwaterhuis in zee is gebruikt moet u het minstens één uur in zoet water dompelen om het zout te verwijderen.

Maak een bak met vers water, qua volume vijfmaal groter dan het volume van het onderwaterhuis. z De bak moet groot genoeg zijn om het onderwaterhuis volledig onder te dompelen. z Als u alleen over een kleine bak beschikt, vul deze dan met minstens vijfmaal zoveel zoet water als het volume van het onderwaterhuis en ververs het water een aantal malen. z Het zout verdwijnt sneller als u het onderwaterhuis een paar keer krachtig op en neer en heen en weer beweegt. z Beweeg de knoppen en hendels als het onderwaterhuis nog onder water is en spoel het zout uit gaten, groeves etc. z Spoel ook het zout van de handgreep af.

Laat alles ten minste één uur in zoet water staan.

Verwijder het onderwaterhuis en veeg waterdruppels van het huisoppervlak af met een droge handdoek.

Neem de camera uit het huis. z Richt de het voorglas van het onderwaterhuis naar boven en open de gespen om de camera te verwijderen en zorg er daarbij voor dat u waterdruppels niet bij de O-ring of de gespen het huis laat binnendringen. z De camera kan uit het onderwaterhuis vallen als u de gespen opent terwijl het frontglas naar beneden is gericht. z Als u het onderwaterhuis op de duiklocatie moet openen, zorg er dan voor dat er geen waterdruppels van uw haar of lichaam in komen.

Verwijder de O-ring en veeg al het zout, zand en ander vuil ervan af. z Veeg ook de groeve af waarin de O-ring wordt geplaatst en het deel van het onderwaterhuis dat in direct contact was met de O-ring en laat het daarna drogen. ¹ Zie de “Onderhoudshandleiding voor de O-ring” voor meer informatie over het behandelen en bewaren van de O-ring.

Veeg de binnen- en buitenkant van het onderwaterhuis met een droge doek schoon. ¹ Gebruik voor het schoonmaken van de binnenkant van het onderwaterhuis een pluisvrije doek. Onderhoud van het onderwaterhuis Was het onderwaterhuis in water terwijl het nog steeds is afgesloten Zout verwijderen Waarschuwing Vuil. zand, zandkristallen, et cetera. Haar, pluizen enzovoort. WR-MG270_DU.book Page 50 Wednesday, March 24, 2010 1:30 PM51

Veeg de binnenkant van het frontglas schoon. z Breng een paar druppels van de reinigingsvloeistof (in te winkel verkrijgbaar) op de binnenkant van het frontglas aan en veeg het glas af met een tissuepapierdoekje of een ander schoon doekje. z Het frontglas beslaat als er vuil op zit.

Laat het in de schaduw volledig drogen. z Zet het onderwaterhuis niet in direct zonlicht. z Hierdoor kan verkleuring ontstaan van het onderwaterhuis en kan de O-ring sneller verslechteren. z De omstandigheden zijn afhankelijk van de gebruiksomgeving zoals temperatuur, vochtigheidsgraad, watertemperatuur, zoutgehalte en dergelijke. Als u onderwaterhuis langer dan een maand niet denkt te gebruiken, verwijder dan de O-ring en berg hem op. ¹ Zie voor meer informatie de “Onderhoudshandleiding voor de O-ring”. De O-ring is een vervangbaar onderdeel. Vervang de O-ring elk jaar voor een nieuw exemplaar. z Als u de O-ring na het opbergen opnieuwe gaat gebruiken moet u altijd de conditie ervan controleren. Gebruik nooit een misvormde (gescheurde of verbogen), gebroken of beschadigde O-ring. o Geschikte cameramodellen GZ-HM300 ~ GZ-HM350 GZ-HM545 ~ GZ-HM570 GZ-HD500 ~ GZ-HD620 Waarschuwing Waarschuwing Let op Opbergen van de O-ring Waarschuwing Technische gegevens Maximale druk Waterdiepte tot 40 meter Bediening Aan/uit Video-opname start/stop Foto-opname Zoom (tele/groothoek) Filterdiameter 67 mm Afmetingen hoofdapparaat (B x D x H) 216 mm x 179 mm x 128 mm Gewicht hoofdapparaat Plm. 890 g (excl. handgreep) WR-MG270_DU.book Page 51 Wednesday, March 24, 2010 1:30 PM52 Para utilizar este producto de forma segura Preparativos (A p. 56)
