電源求専卡希普を取り付む（比才力米がGZ-HD620の场合）

※Marlnckeus使tadoは、必dM 1NtAnns行たくda。

[すくに取りはす必要ください场合]

※Marlncke-ous全体がかる容器が必要。

·Marlnckeusの変色や0Lingの劣化を早る原因になりま。

許容耐压：水深 40× 一卜尔

操作：電源の入/切

動画の撮影/停止

静止画の摄影

一（望遠）/一（应角）

菲尔尔-径：67mm

質量 : 890 g (Griff含す)

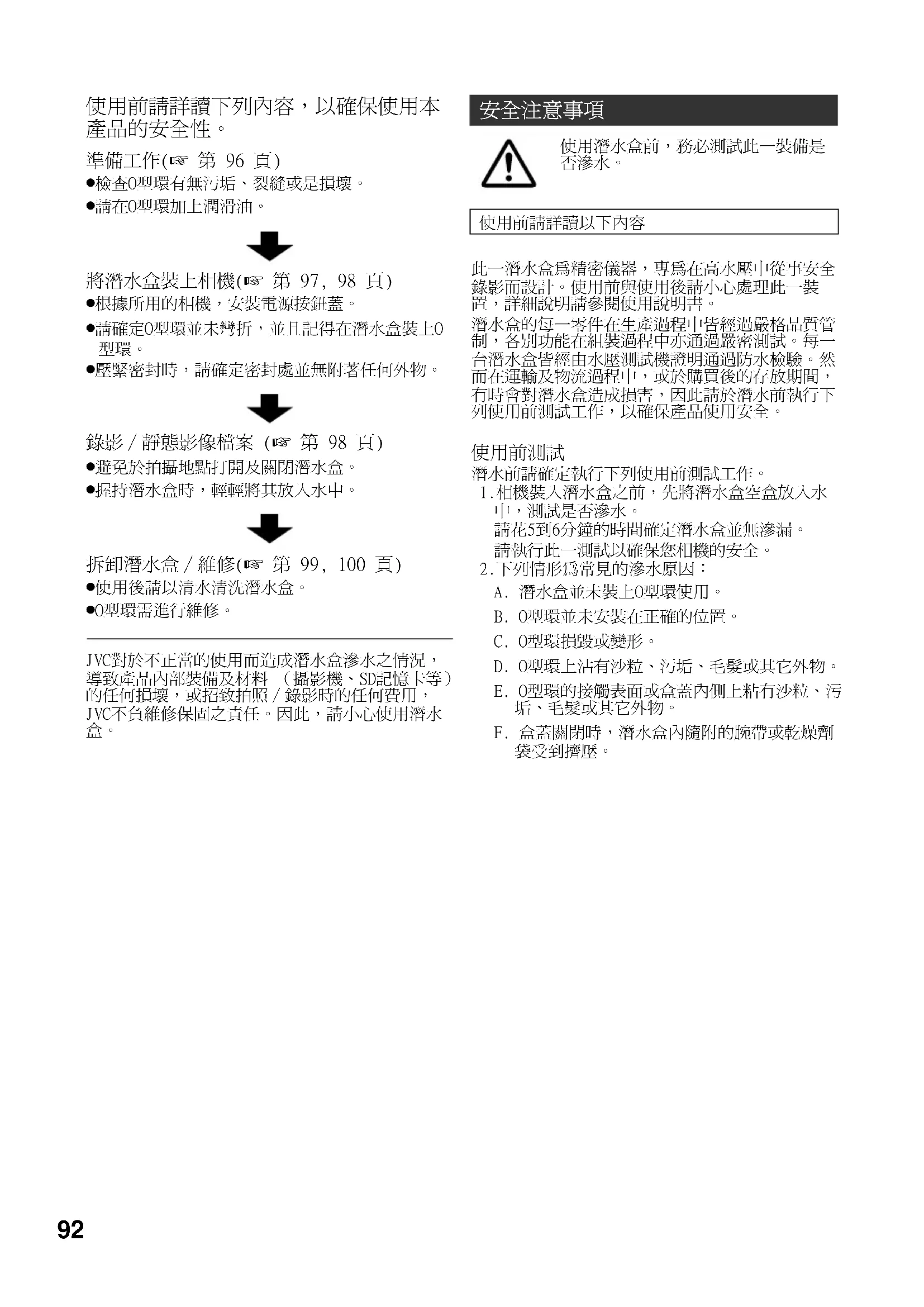

使用前請詳讀下列內容，以確保使用本產品的安全性。

準備工作（第96頁）

• 檢查O型環有無污垢、裂縫或是損壞。
• 請在O型環加上潤滑油。

將潛水盒裝上相機（第97，98頁）

• 根據所用的相機，安裝電源按鈕蓋。
• 請確定0型環並未彎折，並且記得在潛水盒裝上0型環。
  壓緊密封時，請確定密封處並無附著任何外物。

錄影/靜態影像檔案（第98頁）

避免於拍攝地點打開及關閉潛水盒。
- 握持潛水盒時，輕輕將其放入水中。

拆卸潛水盒/維修（第99，100頁）

• 使用後請以清水清洗潛水盒。
  型環需進行維修。

JVC對於不正當的使用而造成潛水盒滲水之情況，導致產品內部裝備及材料（攝影機、SD記憶卡等）的任何損壞，或招致拍照/錄影時的任何費用，JVC不負維修保固之責任。因此，請小心使用潛水盒。

安全注意事項

使用潜水盒前，務必測試此一裝備是否滲水。

使用前請詳談以下內容

此一潛水盒爲精密儀器，專爲在高水壓中從事安全錄影而設計。使用前與使用後請小心處理此一裝置，詳細說明請參閱使用說明書。

潛水盒的每一零件在生產過程中皆經過嚴格品質管制，各別功能在紹裝過程中亦通過嚴密測試。每一台潛水盒皆經由水壓測試機證明通過防水檢驗。然而在運輸及物流過程中，或於購買後的存放期間，有時會對潛水盒造成損害，因此請於潛水前執行下列使用前測試工作，以確保產品使用安全。

使用前測試

潛水前請確定執行下列使用前測試工作。

1.相機裝入潛水盒之前，先將潛水盒空盒放入水中，測試是否滲水。請花5到6分鐘的時間確定潛水盒並無滲漏。請執行此一測試以確保您相機的安全。

2.下列情形爲常見的滲水原因：

A. 潜水盒並未装上O型環使用。
B. 0型環並未安裝在正確的位置。
C. 0 型環損毀或變形。
D. 0型環上沾有沙粒、污垢、毛髮或其它外物。
E. 0 型環的接觸表面或盒蓋內側上粘有沙粒、污垢、毛髮或其它外物。
F. 盒蓋關閉時，潛水盒內隨附的腕帶或乾燥劑袋受到擠壓。

3.每次使用潜水盒時，請檢查潛水盒是否有刮痕或裂縫。

潛水盒於使用時必須承受水壓。因此反覆暴露於水壓中會導致組件疲勞，可能造成潛水盒的損害。請於每次使用潛水盒時，事先檢查潛水盒是否有刮痕或裂縫。若您經常使用潛水盒，請向經銷商諮詢有關維修事宜。（此爲付費維修。）

為保護您的相機及確保使用最佳化，使用潛水盒時請注意上述事例。

JVC對於不正常的使用而造成潛水盒內部（相機、SD記憶卡等）任何滲水或損壞之情況，JVC不負維修保固之責任。因此，請依照正確步驟使用潛水盒。

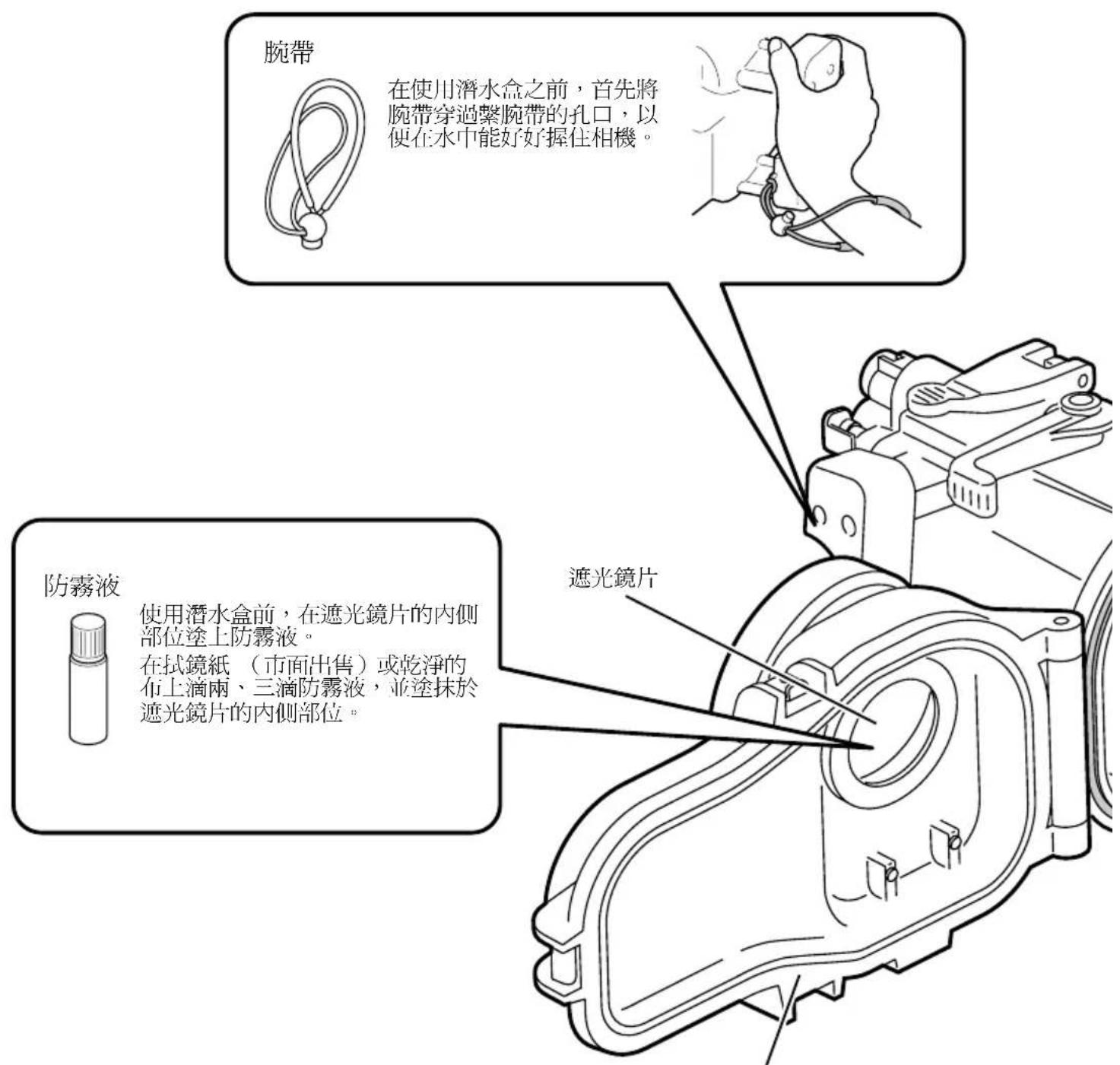

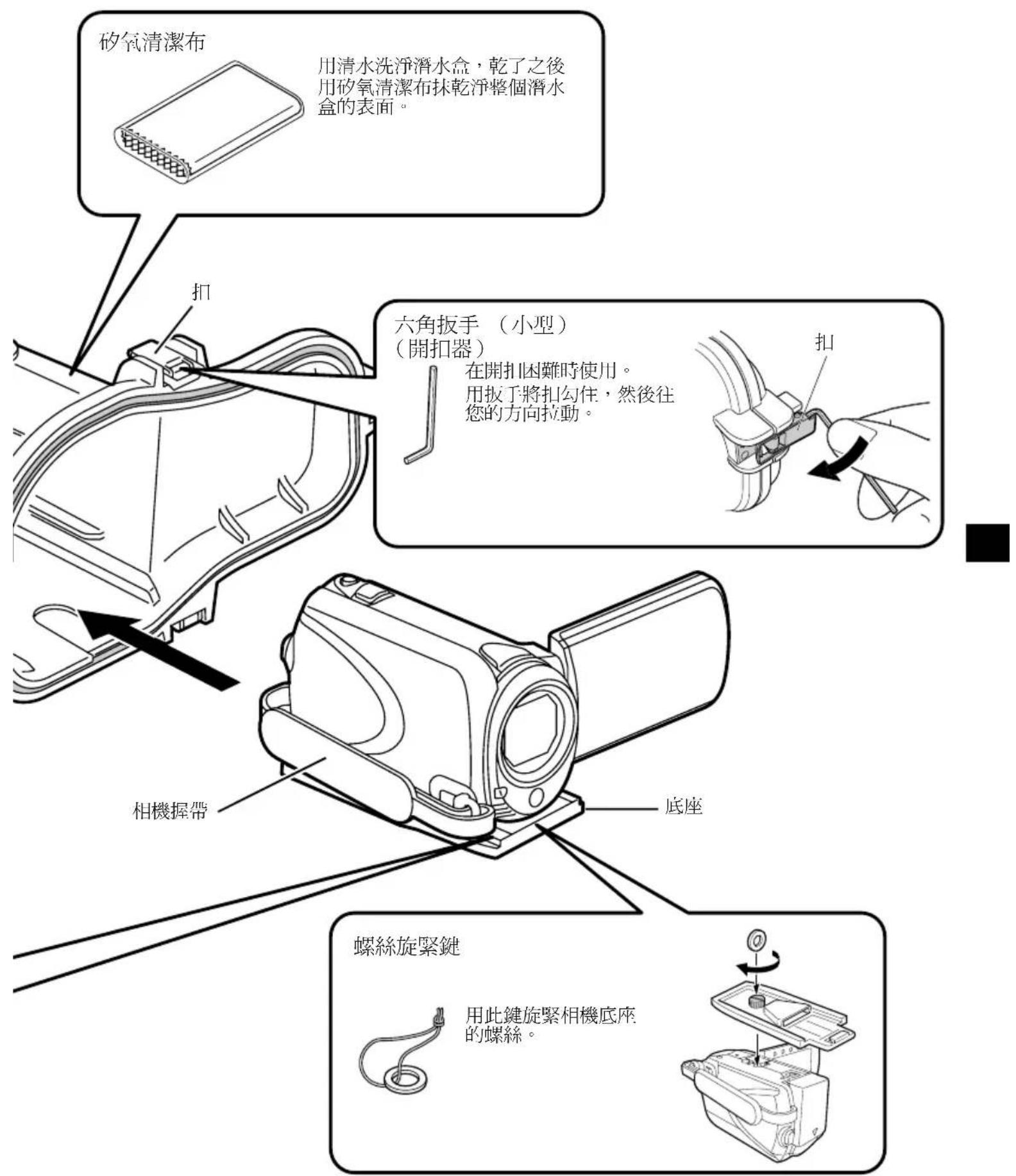

配件

防雾液
- 矽氧潤滑油 (5克) x1
- 矽氧清潔布

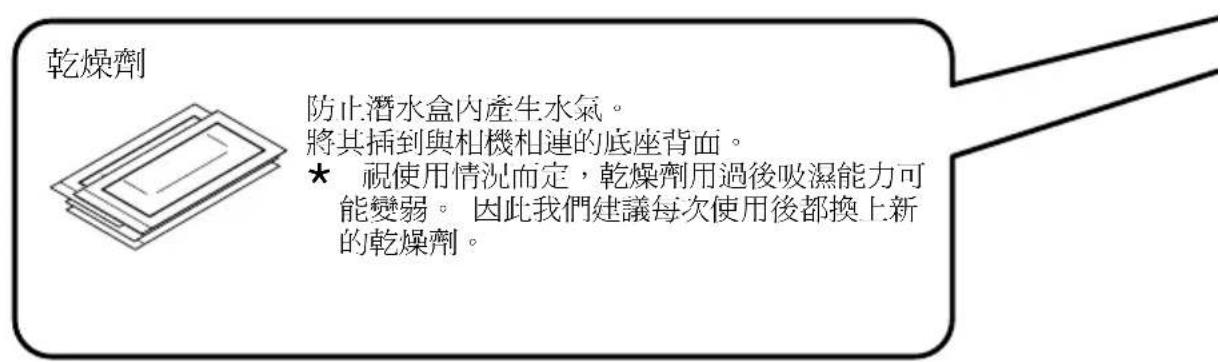

乾燥剂 (2克) x5
腕带
-2個0型環一個備用0型環。

-底座 裝上相機。
-握帶亦可安裝市售的閃光燈及砝磅。

當有必要調整浮力時，可將市售的砝碼安裝於握帶上。

開鎮器
螺絲旋緊鍵
-2個六角扳手
大型：用於擋緊握帶
小型：開扣器
電源按鈕蓋

維修工具箱 - 另售（零件編號：MG270_MTKIT）

您可購買下列耗材的零件組。請洽詢您最近的JVC客服代表。

0型環x2
- 矽氧潤滑油 (5克) x1
乾燥劑 (2克) x5
- 拭鏡紙（50張）x1
電源按鈕蓋x2

潛水盒

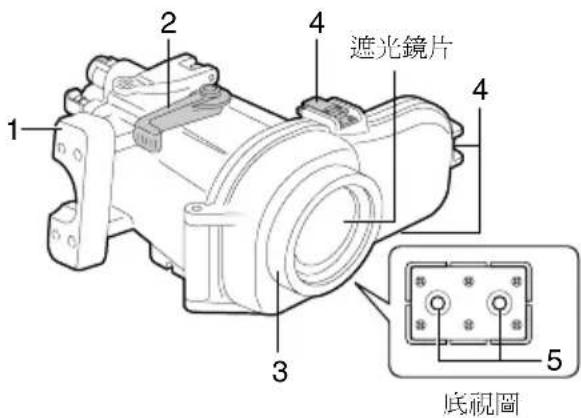

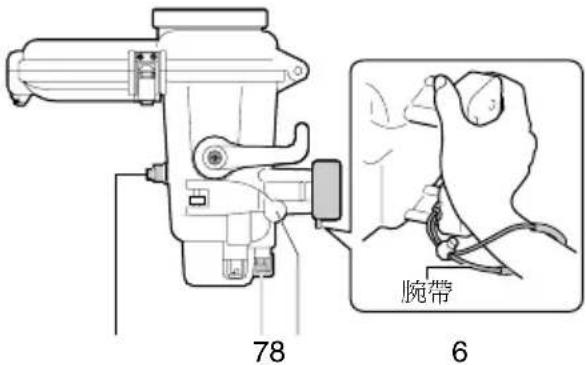

零件及功能

1.主要潜水盒握帶

如上图所示安装内附的腕带。

2.變焦控制程

拍攝時變焦（望遠/廣角）。

3.轉接環

可安裝市售之濾鏡（直徑67公釐）。

4.扣環（3處）

緊閉滬水盒。

1. 採带安装孔口

您可安装内附的握帶，或是市售砝碼等。

1. 靜態影像控制桿

按下即可拍攝靜態影像。

7.錄影開始/結束按鍵

按一次開始錄影

再按一次停止錄影。

8.電源按紹

打開/關閉相機的電源。

準備工作

1 檢查主要盒身是否有刮痕及裂縫。

在拭鏡紙（市面出售）或乾淨的布上滴兩、三滴隨本產品附上的防霧液，以此擦拭濆水盒遮光鏡片的內側部位。

检查0型環

使用隨附的開鎖器，白潛水盒移除O型環。

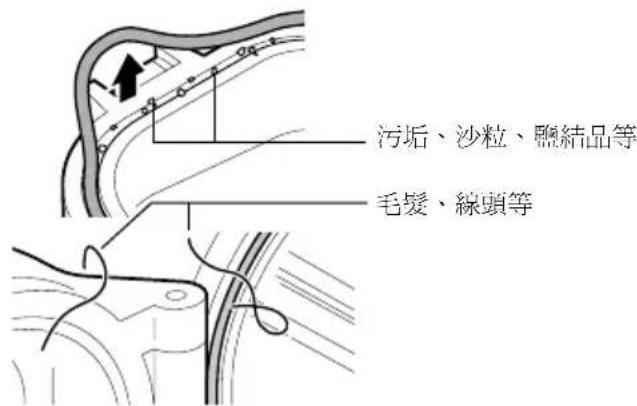

檢查O型環、O型環接觸表面以及O型環安裝槽，是否有外物、刮痕或是裂縫。

務必去除任何外物（污垢、沙子、鹽結品、毛髮、線頭等）。

* 詳細資訊請參閱“0型環維護手冊”。

小心

• 如有刮痕和裂縫，則切勿使用O型環。
  如果操作O型環不當，可導致滲水。
  在O型環上加入潤滑油並重新安裝於潛水盒中。
  關上潛水盒空盒（未裝入相機）。

将潜水盒浸入水中，檢查是否滲水。

（第98頁）

將潛水盒裝上相機

1 設定相機。

• 配備照明燈的機型，請關閉照明燈。
  打開鏡頭門片。
  設爲拍攝模式（錄影/靜態影像）。
  就算拍攝模式設為「錄影」，如在錄影期間按靜態影像控制桿，仍可拍攝靜態影像。
  建議設定爲自動拍攝模式。
• 事先插入電池，並視需要插人microSD/microSDHC記憶卡或SD/SDHC記憶卡。
• 請按住電源按鈕超過2秒鐘，關閉相機電源。

在底座的背面插入乾燥劑。

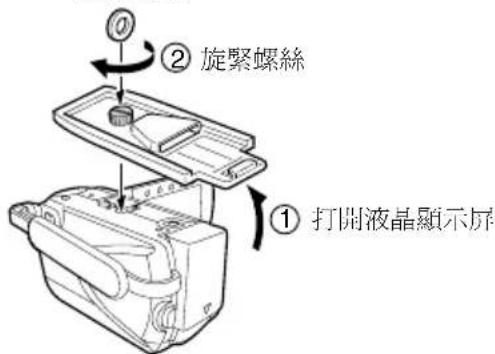

把底座装到相機底部。

• 將相機底部三角架螺絲孔對淮底座的螺絲，旋緊螺絲。

小心

液晶顯示屏被打開時，相機電源會自動打開。請按住電源按鈕超過2秒鐘，關閉相機電源。

4 括疊握帶。

密閉時，切勿讓握帶卡在潛水盒中。

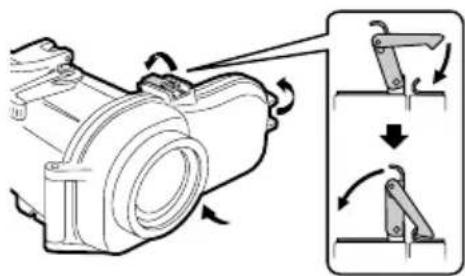

5 打開潛水盒。

• 若無法打開扣環，可使用小型六角扳手（開扣器）。

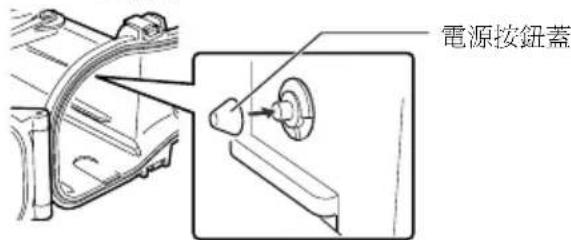

6 安裝電源按鈕蓋。（GZ-HM545至GZ-HM570不必安裝。）

• 將電源按鉤蓋的空心部分緊套於盒上突起的電源按鈕。

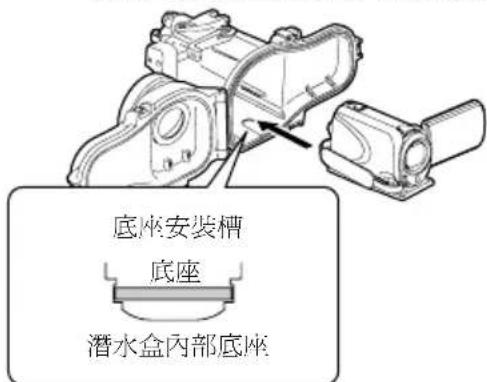

將相機裝入濬水盒。

將底座安裝槽與待插入的底座對齊。

8 調整液晶顯示屏的角度。

• 液品顯示屏可最多向上傾斜30度。

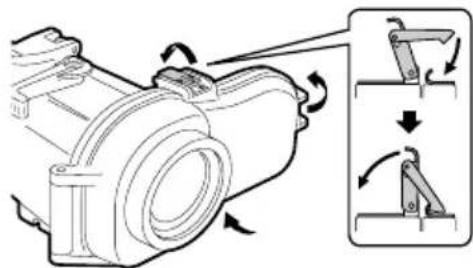

9 線閉滬水盒。

請確定0型環並未彎折，並且記得在潛水盒裝上0型環。
- 確保沒有外物（腕帶、握帶、污垢等）卡在中間。

小心

• 若0型環受到彎折、忘記安裝或在密封處有異物堵住，則有滲水的高度危險。

10 請檢查相機的所有操作按鈕是否正常工作。
如果工作不正常，請取出相機，並再次插入。

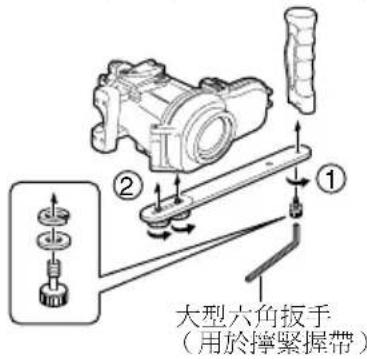

1 安装握带。
在潛水盒的底部裝上揮帶、照明燈或砝碼。

錄影/靜態影像檔案

錄影前

將裝上相機的潛水盒放入浴缸或充滿清水的水缸中。按如下方法逐漸延長潛水盒的浸水時間。

• 第一次：5~10秒
  第二次：30秒 1 分鐘
  第三次：3～5分鐘（潛水盒置於水中時，嘗試操作控制程及按鈕）

小心

• 潜入水中或離開水面時，請由他人為您擇持潛水盒，以免遺失或損壞。
• 若因故發生滲水情形，請移除相機電池。因為這可能導致相機爆炸。

1 打開相機電源。

• 請按住電源按鈕超過2秒鐘，打開電源。（相機電源燈亮起，液晶顯示屏打開。）

註

• 有時因潛水盒突然搖晃或受到碰撞，相機的掉落偵測功能便會啟動，關閉攝影機電源。如果相機電源被關閉，請再次打開電源。

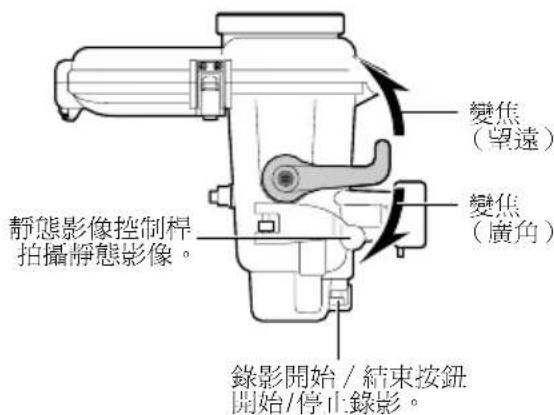

按下錄影開始/結束按鈕或靜態影像控制桿以啟動錄影。

3 結束錄影時，按住電源按鈕超過2秒鐘以關閉相機電源。

相機電源燈熄滅，液晶顯示屏關閉。

拆卸相機

如有必要立即拆卸：

① 把潛水盒浸没在清水中，並將潛水盒向上、下、左、右搖動至少10次，然後清洗。
將潛水盒拿出，用乾毛巾將盒面的水滴抹掉。
使潛水盒的遮光鏡片朝上，然後開扣將相機拿出，小心不要讓O型環或盒扣上的水滴進入盒內。
拿出相機後，再次關好潛水盒，同時注意不要讓水滴進入盒內。然後將盒上的扣全部扣緊。使用後請進行潛水盒的維修工作。

（第100頁）

如不必立即拆卸：

對潛水盒進行維護·（第100頁）

潛水盒的維護

結束錄影後請進行潛水盒的維修工作。如果沒有進行維修，鹽結晶和灰塵會積聚於潛水盒內，會導致滲水。

潛水盒於緊閉的狀態下在水中清洗

• 潜水後30分鐘內進行此操作。
• 倒入清水，直至潛水盒完全浸没在容器中，並將潛水盒向上、下、左、右搖動。
• 潜水盒浸於水中時，移動按鉛及控制桿，並清洗任何縫隙或凹槽等處積聚的污垢。請進行3
  如果在海裡用過- >請進行 除鹽

除鹽

若在海水中用過潛水盒，請將潛水盒浸於清水中至少一小時以便去除鹽。

1 準備一個比潛水盒體積大五倍的容器，用來盛載清水。

• 容器必須夠大，能讓整個潛水盒浸在水裡。
  如果只有較小的容器，將至少相當於潛水盒體積五倍的清水分幾次倒進去。
  將潛水盒向上、下、左、右搖晃，效果更佳。
• 潜水盒浸於水中時，移動按鉤及控制桿，並清洗任何縫隙或凹槽等處積聚的鹽。
  確保握帶沒有分。

② 置於清水中至少1小時。
将潜水盒拿出，用乾毛巾将盒面的水滴抹掉。
取出相機。

• 使潛水盒的遮光鏡片朝上，然後開扣將相機拿出，小心不要讓O型環或盒扣上的水滴進入盒內。

小心

如果遮光鏡片朝下，打開盒扣，相機可能會掉出來。
- 若您無法避免在潛水處打開潛水盒，請注意勿讓頭髮或身體上的水珠進入潛水盒中。

移除O型環，並拭去鹽、沙粒及其它外物。

同時擦拭安插O型環的凹槽，以及潛水盒與O型環接觸的部分，並使其乾燥。
★ 有關操作和存放0型環的詳細資訊，請參閱“0型環維護手册”。

6 以乾布擦拭渭水盒内部及外部。

★用不帶線頭的布擦拭潛水盒的內部。

擦拭遮光镜片的內側部位。

• 在遮光镜片内側部位滴上幾滴清潔液（市面出售），然後用拭鏡紙、乾淨布等擦拭。

小心

遮光鏡片如果弄髒，會變模糊。
置於陰涼處完全晾乾。

小心

• 請勿讓潛水盒直接暴露於日曬環境之下。
• 因爲這可能導致潛水盒褪色，並可能導致O型環快速損壞。

訖

• 視使用環境而定，溫度、濕度、水溫、鹽度及其他條件可能有所不同。

存放0型環

若您有超過1個月的時間不打算使用潛水盒，請立即移除O型環，並妥善存放。

★ 詳細資訊請參閱“0型環維護手冊”。

0型環爲耗材。請每年定期更換全新的0型環。

小心

• 0型環於存放後再度使用時，請檢查其使用狀況是否良好。切勿使用任何因故變形（壓碎、彎折）、裂縫或損壞之0型環。

規格

最大壓力 水深至40公尺
操作 電源開/關	錄影開始/結束 靜態影像拍攝 變焦 (望遠/廣角)
濾鏡直徑 67公釐
主要裝置尺寸 (寬 x 深 x 高)	216 mm x 179 mm x 128 mm
主要裝置重量 約890克 (不含握帶)

適用機型

GZ-HM300 GZ-HM350

GZ-HM545 GZ-HM570

GZ-HD500 ~ GZ-HD620
