Producttype	Autoradio / Receiver
Merk	JVC
Model	KD-X151
Vormfactor	Enkele DIN
Afmetingen (B x H x D)	178 x 50 x 160 mm
Gewicht	0,8 kg
Voeding	12V DC (negatieve massa)
Maximaal uitgangsvermogen	50 W x 4 kanalen
RMS-uitgangsvermogen	22 W x 4 kanalen (bij 4 ohm, 1% THD)
Display	LCD met witte verlichting
Audio afspelen	CD, MP3, WMA, WAV (via USB)
Radiotuner	FM/AM met RDS
Bluetooth	Ja, voor handsfree bellen en audiostreaming
USB-poort	USB voor (1.5A opladen)
Hulp ingang	3,5 mm voor hulp ingang
Preamp uitgangen	2 paar (voor/achter)
Equalizer	13-band grafische equalizer
Geluidsverbeteringen	Bass boost, loudness, fader/balans
Afstandsbediening	Ja, inbegrepen
Onderhoud	Reinig het frontpaneel met een zachte droge doek; vermijd oplosmiddelen
Veiligheid	Zekeringbeveiliging (10A); afneembaar frontpaneel tegen diefstal
Reserveonderdelen en repareerbaarheid	Vervangende zekering, frontpaneel en bedradingskabel beschikbaar; service door geautoriseerde technicus
Algemene informatie	Compatibel met stuurwielbediening (adapter vereist); firmware-update via USB

Veelgestelde vragen - KD-X151 JVC

Hoe koppel ik mijn telefoon via Bluetooth?

Druk op de BT-knop, selecteer vervolgens Koppelen. Zoek naar JVC KD-X151 op uw telefoon en bevestig de code.

Kan ik muziek afspelen vanaf een USB-stick?

Ja, steek een USB-stick met MP3/WMA/WAV-bestanden in de USB-poort aan de voorzijde.

Wat is het wachtwoord voor Bluetooth-koppeling?

De standaard pincode is 0000.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Houd de Reset-knop (voorpaneel) 3 seconden ingedrukt.

Waarom is er geen geluid?

Controleer de luidsprekerverbindingen, zorg ervoor dat het apparaat niet is gedempt en controleer het volumeniveau.

Hoe stel ik de klok in?

Houd de Klok-knop ingedrukt en gebruik de Afstem-knop om de uren/minuten aan te passen.

Heeft deze radio een afneembaar frontpaneel?

Ja, druk op de Release-knop om het frontpaneel te verwijderen ter voorkoming van diefstal.

Wat is de maximale capaciteit van de USB-stick?

Het ondersteunt USB-sticks tot 32GB geformatteerd in FAT32.

Hoe verbeter ik de FM-ontvangst?

Zorg ervoor dat de antenne volledig is uitgeschoven en aangesloten. Vermijd metalen raamfolies.

Kan ik een externe versterker aansluiten?

Ja, gebruik de preamp-uitgangen (voor/achter) om een externe versterker aan te sluiten.

GEBRUIKSAANWIJZING KD-X151 JVC

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbool geeft aan dat gebruikte elektrische, elektronische producten en batterijen niet bij het normale huishoudelijke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt.

Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Conformiteitsverklaring met betrekking tot de RE-richtlijn van de Europese Unie (2014/53/EU)

Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-vertegenwoordiger:

Hierbij verklaart JVCKENWOOD dat de radioapparatuur "KD-X252/KD-X152/KD-X151" in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-verklaring van overeenstemming is te vinden op het volgende internetadres:

http://www.jvc.net/cs/car/eudoc/

• Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgen in deze handleiding goed doorleest en opvolgt.
• Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats.

▲ Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.

▲ Voorzorgen

Volume-instelling:

• Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen.

Algemeen:

• Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.
• Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data. • Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.

Meer over deze gebruiksaanwijzing

• De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de KD-X252.
• Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het menu. (→) • [XX] toont de gekozen onderdelen.
• (→X) verwijst naar verwante uitleg op de aangegeven pagina.

BASISPUNTEN

Voorpaneel

Bevestigen

Verwijderen

Terugstellen De door u gemaakte instellingen, uitgezonderd de vastgelegde radiozenders, worden gewist.

Voor het Op het voorpaneel
Inschakelen van de stroom	Druk op ◎ SRC• Houd even ingedrukt om de stroom uit te schakelen.
Instellen van het volume	Verdraai de volumeknop.
	Druk op de volumeknop om het geluid te dempen of de weergave te pauzeren.• Druk nogmaals om te annuleren. Het volumeniveau keert terug naar het vorige niveau voor demping of pauzering.
Een bron selecteren	• Druk herhaaldelijk op ◎ SRC• Druk op ◎ Draai vervolgens binnen 2 seconden de volumeknop.
Veranderen van de displayinformatie	Druk herhaaldelijk op □1 ⚙ (43)

STARTEN

Annuleren van de demonstratie

Na het voor het eerst inschakelen van de stroom (of na het terugstellen van het toestel), toont het display: "CANCEL DEMO" → PRESS" → VOLUME KNOB"

1 Druk op de volumeknop. [YES] is de basisinstelling.

2 Druk nogmaals op de volumeknop. "DEMO OFF" verschijnt.

Instellen van de klok en datum

1 Houd even ingedrukt.

2 Draai de volumeknop om [CLOCK] te kiezen en druk vervolgens op de knop.

Instellen van de klok

3 Draai de volumeknop om [CLOCK ADJUST] te kiezen en druk vervolgens op de knop.

4 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop. Uur ➞ Minuut

5 Draai de volumeknop om [CLOCK FORMAT] te kiezen en druk vervolgens op de knop.

6 Draai de volumeknop om [12H] of [24H] te kiezen en druk vervolgens op de knop.

Instellen van de datum

7 Draai de volumeknop om [DATE SET] te kiezen en druk vervolgens op de knop.

8 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop. Dag → Maand → Jaar

9 Druk op om te verlaten.

Druk op om naar het voorgaande instelonderdeel terug te keren.

NEDERLANDS

Instellen van de basisinstellingen

1 Houd even ingedrukt. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. 4 Druk op om te verlaten.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

SYSTEM

KEY BEEP	ON Activeren van de toetsdruktoon. ; OFF: Uitschakelen.
SOURCE SELECT
AM SRC*	ON Activeren van AM als bronkeuze. ;OFF: Uitschakelen. (→)
BUILT-IN AUX*	ON Activeren van AUX als bronkeuze. ;OFF: Uitschakelen. (→8)

F/W UPDATE

UPDATE SYSTEM
F/W UP xxxx	YES: De upgrade van de firmware wordt gestart. ;NOGeannuleerd (upgraden is niet geactiveerd).Ga voor details aangaande de update van firmware naar:

CLOCK

TIME SYNC	ON De kloktijd wordt automatisch ingesteld op basis van kloktijddata (CT) van het FM Radio Data System signaal. ; OFF: Geannuleerd.
CLOCK DISPLAY ON	: De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld. ;OFF: Geannuleerd.

ENGLISH

PYCCKII	Kies indien van toepassing de displaytaal voor het menu en muziekinformatie. ENGLISH is de standaardinstelling.
ESPANOL

* Verschijnt niet wanneer de overeenkomende bron wordt gekozen.

USB/iPod/ANDROID

Starten van de weergave

De bron verandert automatisch en de weergave start.

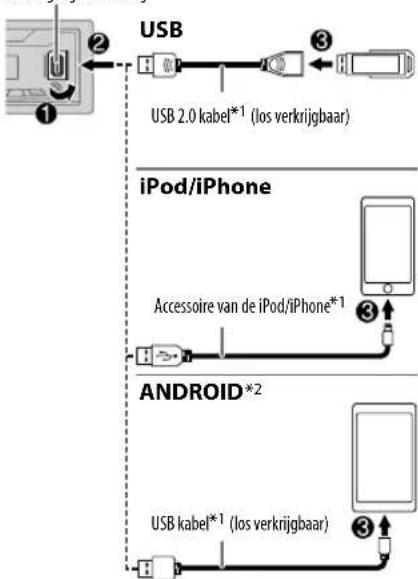

USB-ingangsaansluiting

Kiesbare bronnen:

• Druk op iB6d/iUSB/B/iPUSBANDROID om direct te kiezen.

Voor het Op het voorpaneel
Snel achterwaarts/ voorwaarts*3	Houd i-vehingedrukt.
Kiezen van een bestand	Druk op i-< / >.
Kiezen van een map*4	Druk op 2 ▲/1 ▼
Afspelen herhalen*5	Druk herhaaldelijk op 4 ●TRACK REPEAT/FOLDER REPEAT/ALL REPEAT : MP3/WMA/WAV/FLAC-bestandONE REPEAT/ALL REPEAT/REPEAT OFF : iPod of ANDROID
Willekeurig afspelen*5	Druk herhaaldelijk op 3 ✗FOLDER RANDOM/ALL RANDOM/RANDOM OFF : MP3/WMA/WAV/FLAC-bestandSONG RANDOM/ALL RANDOM/RANDOM OFF : iPod of ANDROID

*1 Laat de kabel wanneer niet in gebruik niet in de auto achter. *2 Indien verbonden met een Android apparaat verschijnt "Press [VIEW] to install JVC MUSIC PLAY APP". Volg de aanwijzingen voor het installeren van de app. U kunt tevens de laatste versie van de app JVC MUSIC PLAY op uw Android apparaat installeren alvorens de verbinding te maken. Ga voor meer informatie naar http://www.jvc.net/cs/car/ . *3 Voor de ANDROID: Alleen mogelijk wanneer [AUTO MODE] is gekozen. (→ 6) *4 Alleen voor MP3/WMA/WAV/FLAC-bestanden. Werkt niet voor een iPod/ANDROID. *5 Voor de iPod/ANDROID: Alleen mogelijk wanneer [HEAD MODE] / [AUTO MODE] is gekozen.(→ 6)

USB/iPod/ANDROID

Selecteer de bedieningsfunctie

Druk met iPod als bron gekozen herhaaldelijk op 5 MODE

HEAD MODE: Regel de iPod met dit toestel.

IPHONE MODE Regel de iPod met de iPod. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel.

Druk met ANDROID als bron gekozen herhaaldelijk op 5 MODE

AUTO MODE: Bedien het Android apparaat met dit toestel via de JVC MUSIC PLAY app die op het Android apparaat is geïnstalleerd.

AUDIO MODE: Bedien het Android apparaat met het Android apparaat middels een andere mediaspeler-app die op het Android apparaat is geïnstalleerd. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel.

Selecteer het muziekstation

Druk met USB als bron gekozen herhaaldelijk op 5 MODE

De in de volgende drive opgeslagen nummers worden afgespeeld.

• Geselecteerde interne of externe geheugen van een smartphone (massa-opslagklasse).
• Geselecteerde station van een apparaat met meerdere stations.

Kies een bestand uit een map/lijst

Voor iPod/ANDROID alleen van toepassing wanneer [HEAD MODE]/[AUTO MODE] is gekozen.

1 Druk op .Q/→ 2 Draai de volumeknop om een map/lijst te kiezen en druk vervolgens op de knop. 3 Draai de volumeknop om een bestand te kiezen en druk vervolgens op de knop.

Snelzoeken (alleen van toepassing op USB en ANDROID bronnen)

U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken.

Draai de volumeknop snel om de lijst snel te doorlopen

Zoeken op alfabet (alleen van toepassing op iPod en ANDROID bronnen)

U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken.

Voor iPod bron

Druk op 2 ▲/1 ▼ of verdraai de volumeknop snel om het gewenste teken te kiezen (A tot Z, 0 tot 9, OTHERS).

- Kies "OTHERS" indien het eerste teken anders dan A tot Z en 0 tot 9 is.

Voor ANDROID bron

1 Druk op an het zoeken met tekens te activeren. 2 Draai de volumeknop om het gewenste teken te kiezen.

^A^ : Hoofdletters (A tot Z)

A : Kleine letters (a tot z)

-0- : Cijfers (0 tot 9)

-OTHERS- : Andere tekens dan A tot Z en 0 tot 9

3 Druk op de volumeknop om het zoeken te starten.

• Druk op / om naar het voorgaande instelonderdeel terug te keren.
• Houd Q/∅ even ingedrukt om te annuleren.

RADIO

"STEREO" licht op tijdens ontvangst van een stereo FM-uitzending met voldoende signaalsterkte.

Opzoeken van een zender

1 Druk herhaaldelijk op om EM of AM te kiezen. 2 Druk op om automatisch een zender op te zoeken. (of)

Houd even ingedrukt totdat "M" knippert en druk vervolgens herhaaldelijk om een zender handmatig op te zoeken.

Geheugeninstellingen

U kunt maximaal 18 zenders voor FM en 6 zenders voor AM opslaan.

Opslaan van een zender

Tijdens het luisteren naar een zender....

Houd een van de cijfertoetsen (1 tot 6) even ingedrukt. (of)

1 Houd de volumeknop ingedrukt totdat "PRESET MODE" knippert. 2 Draai de volumeknop om een voorkeurnummer te kiezen en druk vervolgens op de knop.

Het voorkeurnummer knippert en "MEMORY" wordt getoond.

Kiezen van een opgeslagen zender

Druk op een van de cijfertoetsen (1 tot 6). (of)

1 Druk op .∅/∅ 2 Draai de volumeknop om een voorkeurnummer te kiezen en druk vervolgens op de knop.

Overige instellingen

1 Houd even ingedrukt. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Druk op om te verlaten.

Druk op om terug te keren naar het vorige instelonderdeel.

Basisinstelling: XX

TUNER SETTING
RADIO TIMER	Inschakelen van de radio op een bepaalde tijd, ongeacht welke bron is gekozen.1 ONCE/DAILY/WEEKLY/OFF: Kies hoe vaak de timer moet worden geactiveerd.2 FM/AM: Kies de golfband.3 01 tot 18 (voor FM)/01 tot 06 (voor AM): Kies de voorkeurzender.4 Stel de dag *1 en tijd voor het inschakelen in."♡" licht op wanneer voltooid.De radiotimer wordt in de volgende gevallen niet geactiveerd.· Het toestel is uitgeschakeld.· [OFF] is gekozen voor[AM SRC] in [SOURCE SELECT] nadat de radiotimer voor AM is gekozen.(⇨)
SSM	SSM 01—06/ SSM 07—12/SSM 13—18: Automatisch opslaan van 18 zenders voor FM. °SSM"stopt te knipperen nadat de eerste 6 zenders zijn opgeslagen. Kies SSM 07—12/SSM 13—18 voor het opslaan van de volgende 12 zenders.

*1 Alleen kiesbaar wanneer [ONCE] of [WEEKLY] in stap 1 is gekozen.

RADIO

LOCAL SEEK ON	: Opzoeken van uitsluitend FM-zenders met een goede ontvangst. ;OFF: Geannuleerd.• De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert, moet u de instellingen opnieuw maken.
IF BAND AUTO	____; Verhogen van de gevoeligheid van de tuner voor minder, door in de buurt liggende FM-zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren.) ;WIDE: Onderhevig aan ruis van in de buurt liggende FM-zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.
MONO SET ON	: Verbeteren van de FM-ontvangst, maar het stereo-effect gaat verloren. ;OFF: Geannuleerd.
NEWS SET*2	ON: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ;OFF: Geannuleerd.
REGIONAL*2	ON: Overschakelen naar een andere zender in een bepaalde regio met gebruik van “AF”. ;OFF: Geannuleerd.
AF SET*2	ON: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ;OFF: Geannuleerd.
TI ON	: Laat het toetsel tijdelijk overschakelen naar verkeersinformatie indien beschikbaar (“TI” licht op) tijdens het luisteren naar alle bronnen, behalve AM. ;OFF: Geannuleerd.
PTY SEARCH*2	Kies een PTY-code (zie hieronder).Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

*2 Alleen voor FM-bron.

PTY-code

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek), DOCUMENT

AUX

Gebruik een draagbare audiospeler

1. Verbind een draagbare audiospeler (los verkrijgbaar).

3,5 mm stereo-ministekker, "L"-vormig (los verkrijgbaar)

2. Kies [ON] voor [BUILT-IN AUX] in [SOURCE SELECT]. (→) 3. Druk herhaaldelijk op om AUX te kiezen. 4. Schakel de draagbare audiospeler in en start de weergave.

Gebruik een stereoministekker met 3 kernen voor een optimaal geluid.

AUDIO-INSTELLINGEN

Selecteer rechtstreeks een vooringestelde equalizer

Druk herhaaldelijk op EQ-BASS

(of)

Druk op EQ-BASS en verdraai vervolgens binnen 5 seconden de volumeknop.

Vooringestelde equalizer:

FLAT (basisinstelling), DRVN 3, DRVN 2, DRVN 1, HARD ROCK, HIP HOP, JAZZ, POP, R&B, TALK, USER VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

De Drive equalizer (DRVN 3/DRVN 2/DRVN 1) versterkt specifieke frequenties in het audiosignaal zodat ruis van buiten de auto of het geluid van de banden wordt gereduceerd.

Vastleggen van uw eigen geluidsinstellingen

1 Houd EQ-BASS gedrukt om EASY EQ te activeren.

2 Draai de volumeknop om een onderdeel te kiezen en druk vervolgens op de knop.

Zie [EASY EQ] voor het instellen en het resultaat wordt onder [USER] vastgelegd.

- Druk op om naar het voorgaande instelonderdeel terug te keren.

• Druk op EQ-BASS open.

Overige instellingen

1 Houd □ even ingedrukt.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.

4 Druk op □-☀ om te verlaten.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

EQ SETTING
PRESET EQ	Kiezen van een geschikte, vooringestelde equalizer voor het muziekgenre.Kies [USER]voor gebruik van de instellingen die met [EASY EQ] of[PRO EQ] zijn gemaakt.FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ./POP/R&B/TALK/USER/VOCAL BOOST/BASS BOOST/CLASSICAL/DANCE
EASY EQ	Leg uw eigen geluidsinstellingen vast.De instellingen wordt onder [USER] vastgelegd.De gemaakte instellingen hebben mogelijk invloed op de huidige instellingen voor [PRO EQ].SUB.W SP#: 1*2: 00 tot +06 (Basisinstelling: +03SUB.W#: 1*3: -08 tot +08 00BASS: LVL-06 tot LVL+06 LVL 00MID: LVL-06 tot LVL+06 LVL 00TRE: LVL-06 tot LVL+06 LVL 00
PRO EQ	1 BASS,MIDDLE/TREBLE: Kies een toon.2 Stel de geluidselementen voor de gekozen toon in.De instellingen wordt onder [USER] vastgelegd.De gemaakte instellingen hebben mogelijk invloed op de huidige instellingen voor [EASY EQ].BASS Frequentie: 60HZ/80HZ/100HZ/200HZ (Basisinstelling: 80HZNiveau: LVL-06 totLVL+06 00Q: Q1.0/Q1.25/Q1.5/Q2.0 00MIDDLE Frequentie: 0.5KHZ/1.0KHZ/1.5KHZ 2.5KHZ (Basisinstelling: 1.0KHZNiveau: LVL-06 tot LVL+06 00Q: Q0.75/Q1.0/Q1.25 00TREBLE Frequentie: 10.0KHZ 12.5KHZ/15.0KHZ/17.5KHZ (Basisinstelling: 10.0KHZNiveau: LVL-06 tot LVL+06 00Q: Q FIX 00
AUDIO CONTROL
BASS BOOST	LEVEL +01 totLEVEL +05 (LEVEL +01): Kiezen van het gewenste versterkingsniveau voor de lage tonen. :OFF: Geannuleerd.

*1, *2, *3: (-40)

AUDIO-INSTELLINGEN

LOUDNESS LEVEL 01	/LEVEL 02: Versterkt de lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau. ;OFF: Geannuleerd.
SUB.W LEVEL*1	SPK-OUT*2	SUB.W 00 tot SUB.W +06 (SUB.W +03): Stelt het uitgangsniveau in van de subwoofer die met een luidsprekerdraad is verbonden. (-46)
	PRE-OUT*3	SUB.W -08 tot SUB.W +08 (SUB.W 00): Stelt het uitgangsniveau in van de subwoofer die via een externe versterker met de lijnuitgangsaansluitingen (REAR/SW) is verbonden. (-46)
SUBWOOFER SET*3	ON: Activeren van de subwooferuitgang. ; OFF: Geannuleerd.
SUBWOOFER LPF*1	FRQ THROUGH: Alle signalen worden naar de subwoofer gestuurd;FRQ 55HZ/FRQ 85HZ/FRQ 120HZ: Audiosignalen met lagere frequenties dan 55 Hz/85 Hz/120 Hz worden naar de subwoofer gestuurd.
SUB.W PHASE*1*4	REVERSE (180°)/NORMAL (0°): Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimaal geluid.
FADER POSITION R06	tot POSITION F06 (POSITION 00): Instellen van de weergavebalans tussen de voor- en achterluidspreker.
BALANCE*5	POSITION L06 tot POSITION R06 (POSITION 00): Instellen van de weergavebalans tussen de linker- en rechterluidspreker.
VOLUME ADJUST LEVEL -15	tot LEVEL +06 (LEVEL 00): Legt het basisvolumeniveau voor iedere bron vast (in overeenstemming met het FM-volumeniveau). Kies alvorens de instelling te maken eerst de gewenste bron. ("VOL ADJ FIX" verschijnt indien FM is gekozen.)
AMPGAINLOW POWER	: Beperken van het maximale volumeniveau tot 25. (Kies indien het maximale vermogen van iedere luidspreker minder dan 50 W is ter bescherming van de luidsprekers.) ;HIGH POWER: Het maximale volumeniveau is 35.

*1 Verschijnt alleen wanneer [SUBWOOFER SET] op [ON] is gesteld.

*2 Verschijnt alleen wanneer [SPK/PRE OUT] op [SUB.W/SUB.W] is gesteld.

*3 Verschijnt alleen wanneer [SPK/PRE OUT] op [REAR/SUB.W] of [SUB.W/SUB.W] is gesteld.

*4 Alleen kiesbaar indien een andere instelling dan [FRQ THROUGH] is gekozen voor [SUBWOOFER LPF].

*5 De instelling heeft geen effect op de subwooferuitgang.

D.T.EXPANDER(Digital Track Expander)	ON: Er wordt een compensatie voor de hoge frequentiecomponenten gemaakt en de verhogingstijd van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid.; OFF: Geannuleerd.
SPK/PRE OUT	Kies in overeenstemming met de gemaakte luidsprekerverbinding de juiste instelling voor de gewenste weergave. (→ Luidsprekeruitgangsinstellingen)

Luidsprekeruitgangsinstellingen

Kies de uitgangsinstelling voor de luidsprekers [SPK/PRE OUT], in overeenstemming met de gemaakte luidsprekerverbinding.

Verbinden via de lijnuitgangsaansluitingen

Voor een verbinding via een externe versterker. (-46)

Instelling op[SPK/PRE OUT]	Audiosignaal via lijnuitgangsaansluiting
	REAR/SW
REAR/REAR	Achterluidsprekersuitgang
REAR/SUB.W(basisinstelling)	Subwooferuitgang
SUB.W/SUB.W	Subwooferuitgang

Verbinden via luidsprekerdraden

Voor een verbinding zonder een externe versterker. Met deze instelling kunt u echter ook genieten van de subwooferuitgang. (16)

Instelling op [SPK/PRE OUT]	Audiosignaal via achterluidsprekerdraad
	L (links) R (rechts)
REAR/REAR	Achterluidsprekersuitgang Achterluidsprekersuitgang
REAR/SUB.W	Achterluidsprekersuitgang Achterluidsprekersuitgang
SUB.W/SUB.W	Subwooferuitgang (Demping)

Met [SUB.W/SUB.W] gekozen: - [FRQ 120HZ] is gekozen in [SUBWOOFER LPF] en [FRQ THROUGH] is niet beschikbaar. - [POSITION R01] is gekozen in [FADER] en het instelbereik is [POSITION R06] tot [POSITION 00].

DISPLAY-INSTELLINGEN

Zone-identificatie voor helderheidsinstellingen

1 Houd eveningedrukt. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Druk op om te verlaten.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

DISPLAY

DIMMER

De verlichting wordt gedimd.

OFF: De dimmer wordt uitgeschakeld. De helderheid verandert naar de [DAY]instelling.

ON: De dimmer wordt ingeschakeld. De helderheid verandert naar de [NIGHT] instelling.

(→ [BRIGHTNESS])

DIMMER TIME: Stel de start- en stoptijd voor de dimmer in.

1 Draai aan de volumeknop om de [ON]-tijd in te stellen en druk vervolgens op de knop.

2 Draai aan de volumeknop om de [OFF]-tijd in te stellen en druk vervolgens op de knop.

(Basisinstelling: [ON]: 18:00 ; [OFF]: 6:00)

DIMMER AUTO: De dimmer wordt automatisch in- en uitgeschakeld wanneer u de koplampen van de auto uit- en inschakelt.*1

*1 Het verlichtingsdraad moet worden verbonden. (→6) *2 Bepaalde tekens en symbolen worden niet juist getoond of er verschijnt een blanco voor in de plaats.

BRIGHTNESS	Stel de helderheid voor het display en de toetsen voor dag en nacht afzonderlijk in.1 DAY NIGHT: Kies dag of nacht.2 Kies een zone. (Zie de afbeelding in de linkerkolom.)3 LEVEL 00 tot LEVEL 31: Stel het helderheidsniveau in.
TEXT SCROLL*2	SCROLL ONCE: Eenmaal rollend tonen van de display-informatie. ;SCROLL AUTO: Het rollen van tekst wordt herhaald met intervallen van 5 seconden. ;SCROLL OFF: Geannuleerd.

*1 Het verlichtingsdraad moet worden verbonden. (→6) *2 Bepaalde tekens en symbolen worden niet juist getoond of er verschijnt een blanco voor in de plaats.

Onderhoud

Reinigen van het toestel

Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.

Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.

Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt.

Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt.

Voor de : - Een lijst met de laatste firmware-updates en compatibele onderdelen

Voor de : - Een lijst met de laatste firmware-updates en compatibele onderdelen

- Andere actuele informatie

Ga naar http://www.jvc.net/cs/car/ .

Afspeelbare bestanden

• Ga voor gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden naar http://www.jvc.net/cs/car/ .
• Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
• Bestandssysteem van afspeelbaar USB-apparaat: FAT12, FAT16, FAT32. Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen ze mogelijk niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.

Meer over USB-apparaten

• U kunt geen USB-apparaat via een USB-hub verbinden. - Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben. - Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt.

— iPod touch (2nd, 3rd, 4th, 5th en 6th generation) - iPod classic - iPod nano (3rd, 4th, 5th, 6th en 7th generation) — iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus - Videobestanden van het "Videos" menu kunnen niet tijdens [HEAD MODE]. - De volgorde van liedjes op het keuzemenu van dit toestel is mogelijk anders dan de volgorde van de iPod/iPhone. - Afhankelijk van de versie van het besturingssysteem van de iPod/iPhone, werken bepaalde functies mogelijk niet met dit toestel.

Meer over Android apparaten

• Dit toestel ondersteunt Android OS 4.1 en hoger.
• Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.
• Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0.

Veranderen van de displayinformatie

Door iedere druk op verandert de display-informatie.

- Indien er geen informatie beschikbaar is of niet is opgenomen, verschijnt "NO TEXT", "NO NAME", of een andere melding (bijvoorbeeld zendernaam) of het is leeg.

Bronnaam Displaygegevens
FM of AM	Frequentie→Klok (###ug naar het begin)
	(Alleen voor FM Radio Data Systeem-zenders)Zendernaam (PS)/Programmatype (PTY)→Radiotekst Radiotekst+→Radiotekst+ titel/Radiotekst+ artiest →frequency Klok →(terug naar het begin)
USB (Voor een MP3/WMA/WAV/FLAC-bestand)Titel van lied/Artiest→Albumnaam/Artiest→Naam van map→Naam van bestand→Weergavetijd→Klok (terug naar het begin)
iPod of ANDROID	Indien [HEAD MODE]/[AUTO MODE] is gekozen (→6):Titel van lied/Artiest→Albumnaam/Artiest→Weergavetijd→Klok→(terug naar het begin)
AUX	AUX→Klok (###ug naar het begin)

Symptoom Oplossing
Algemeen	Geen geluid.	Stel het volume op het optimale niveau in.Controlleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON" verschijnt.	Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in.
	"PROTECTING SEND SERVICE" verschijnt.	Breng het toestel naar de dichtstbijzijnde reparatieservice.
	Bron kan niet worden gekozen.	Controleer de [SOURCE SELECT] instelling. (→)
Radio	Ontvangst van radio-uitzendingen is slecht.Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
USB/iPod	De weergavevolgorde is anders.	De weergavevolgorde wordt bepaald door de bestandsnaam.
	Verstreken tijd is niet correct.	Dit is afhankelijk van het opnameproces.
	"NOT SUPPORT" verschijnt en het bestand wordt overgeslagen.	Controleer of het bestand een afspeelbaar formaat heeft. (→2)
	"READING" blijft knipperen.	Gebruik niet te veel niveau's en mappen.Bevestig het apparaat USB weer.
	"CANNOT PLAY" knippert en/of het verbonden apparaat kan niet worden herkend.	Controleer of het verbonden component met dit toestel compatibel is en de bestanden een geschikt formaat hebben. (→2)Bevestig het apparaat weer.
	De iPod/iPhone kan niet worden ingeschakeld of werkt niet	Controleer de verbinding tussen dit toestel en de iPod/iPhone.Ontkoppel en reset de iPod/iPhone middels een harde reset.
	Juiste tekens worden niet getoond.	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen.Afhankelijk van de gekozen displaytaal(→), worden bepaalde tekens mogelijk niet juist getoond.

PROBLEMEN OPLOSSEN / INSTALLEREN EN VERBINDEN

Symptoom Oplossing
ANDROID	• Geen geluid tijdens weergave.• Geluid wordt alleen via Android apparaat uitgestuurd.	• Verbind het Android apparaat opnieuw.• Met [AUDIO MODE] start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave.• Met [AUDIO MODE] start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.• Start het Android apparaat opnieuw op.• Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden. (→2)
	Weergave is onmogelijk met [AUTO MODE]	• Controleer of de app JVC MUSIC PLAY APP op het Android apparaat is geinstalleerd. (→5)• Verbind het Android apparaat opnieuw en kies de juiste bedieningsfunctie. (→6)• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [AUTO MODE]niet. (→2)
	“NO DEVICE” of “READING” blijft knipperen.	• Schakel de opties van de fabrikant op het Android apparaat uit.• Verbind het Android apparaat opnieuw.• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [AUTO MODE]niet. (→2)
	Weergave wordt onderbroken of het geluid slaat over.	Schakel de energiebesparingsfunctie op het Android apparaat uit.
	“CANNOT PLAY”	• Controleer dat het Android apparaat geschikte audiobestanden heeft.• Verbind het Android apparaat opnieuw.• Start het Android apparaat opnieuw op.

Stel het toestel terug indien u nog steeds problemen heeft. (3)

⚠ Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en te monteren.
• Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.
• Om kortsluiting te voorkomen:

— Isoleer niet-verbonden draden met isolatieband. — Aard dit toestel beslist op het autochassis na het monteren. - Zet de draden vast met draadklemmen en wikkel isolatietape om de draden die in contact komen met metalen onderdelen, om de draden te beschermen.

▲ Voorzorgen

• Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
• Verbind de draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.
• Verbind luidsprekers met een maximaal vermogen van meer dan 50 W. Indien het maximale vermogen van de luidsprekers lager dan 50 W is, moet u ter bescherming van de luidsprekers de [AMP GAIN] instelling veranderen. (→0)
• Monteer het toestel met een kleinere hoek dan 30°.
• Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld.
• Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
• Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.

INSTALLEREN/VERBINDEN

Onderdelenlijst voor het installeren

(A) Voorpaneel

(B) Sierplaat

(C) Bevestigingshuls

(D) Bedradingsbundel

(E) Verwijdersleutel

Basisprocedure

1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de aansluiting van de auto-accu. 2 Verbind de draden juist. Zie "Verbinden van draden". (16) 3 Installeer het toestel in de auto. Zie "Installeren van het toestel (in-dashboard montage)". 4 Verbind de aansluiting van de auto-accu. 5 Stel het toestel terug. (3)

Installeren van het toestel (in-dashboard montage)

1 Verwijder de bevestigingshuls en sierplaat van het toestel. 2 Breng de gaten in het apparaat (beide kanten) in lijn met de bevestigingsbeugel van de auto en zet het apparaat met schroeven (los verkrijgbaar) vast.

Gebruik alleen de gespecificeerde schroeven. Het gebruik van verkeerde schroeven kan het toestel beschadigen.

Verwijderen van het toestel en installeren

Verbinden van draden

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen.

Verbinden van de ISO-stekkers met bepaalde VW/Audi en Opel (Vauxhall) auto's

U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder afgebeeld wijzigen.

Indien uw auto geen ISO-aansluiting heeft

Installeer het toestel bij voorkeur met een los verkrijgbare draadbundel die specifiek voor uw auto is ontworpen en laat voor de veiligheid het installeren uitvoeren door een erkend vakman. Raadpleeg de auto-audiohandelaar.

Geel (Accukabel) Rood (Ontstekingskabel) Rood (A7) Geel (A4) Lichtblauw/geel (Draad van stuur-afstandsbediening)

Naar de stuur-afstandsbedieningsadapter

Pen Kleur en functie A4 Geel: Accu

A5 Blauw/wit : Stroomregeling (12 V

-350 mA)

A6 Oranje/wit: Autoverlichtingsschakelaar

A7 Rood: Contact (ACC) A8 Zwart: Massaverbinding

B1	Paars ⊕	: Achterluidspreker (rechts)
B2	Paars/zwart ⊖
B3	Grijs ⊕	: Voorluidspreker (rechts)
B4	Grijs/zwart ⊖
B5	Wit ⊕	: Voorluidspreker (links)
B6	Wit/zwart ⊖
B7	Groen ⊕	: Achterluidspreker (links)*
B8	Groen/zwart ⊖

* U kunt een subwoofer ook direct, zonder gebruik van een externe versterker, verbinden. Zie voor het instellen, →10.

TECHNISCHE GEGEVENS

Tuner	FM Frequentiebereik 87,5 MHz — 108,0 MHz (50 kHz stappen)
	Bruikbare gevoeligheid (S/R = 26 dB) 0,71 μV/75 Ω (8,2 dBf)
	Onderdrukkingsgevoeligheid (DIN S/R = 46 dB)	2,0 μV/75 Ω
	Frequentieweergave (±3 dB) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64 dB
	Stereoscheiding (1 kHz) 40 dB
	AM (MW)	Frequentiebereik 531 kHz — 1611 kHz (9 kHz stappen)
		Bruikbare gevoeligheid (S/R = 20 dB) 28,2 μV (29 dBμ)
	AM (LW)	Frequentiebereik 153 kHz — 279 kHz (9 kHz stappen)
		Bruikbare gevoeligheid (S/R = 20 dB) 50 μV (33,9 dBμ)
USB	USB-standaard USB 1.1, USB 2.0 (Volledige snelheid)
	Compatibele apparatuur Mass storage class
	Bestandindeling FAT12/16/32
	Maximale toevoerstroom 5 V gelijkstroom	--- 1 A
	D/A Converter 24 Bit
	Frequentieweergave (±1 dB) 20 Hz — 20 kHz
	Signaal/ruisverhouding (1 kHz)	105 dB
	Dynamisch bereik	88 dB
	Kanaalscheiding 90 dB
	MP3-decodering	Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio
	WAV-decodering	Lineair PCM
	FLAC-decodering	FLAC-bestanden

Aux	Frequentieweergave (±3 dB)	20 Hz — 20 kHz
	Maximale ingangsspanning	1 000 mV
	Ingangsimpedantie	30 kΩ
Audio	Maximaal uitgangsvermogen	50 W × 4 of50 W × 2 + 50 W × 1 (subwoofer = 4 Ω)
	Volledig bandbreedte-vermogen (met minder dan 1 % THV)	22 W × 4
	Luidsprekerimpedantie	4 Ω — 8 Ω
	Preout-niveau/belasting (USB)	2 500 mV/10 kΩ last
	Preout-impedantie	≤ 600 Ω
Algemeen	Bedrijfsvoltage(10,5 V — 16 V toelaatbaar)	14,4 V
	Maximaal stroomverbruik	10 A
	Bedrijfstemperatuur	-10°C — +60°C
	Installatie-afmetingen (B × H × D)	182 mm × 53 mm × 100 mm
	Nettogewicht (inclusief sierplaat, bevestigingshuls)	0,6 kg

Zonder voorafgaande kennisgeving wijzigbaar.

INHOUDSOPGAVE VOOR GEBRUIK
