GEBRUIKSAANWIJZING KD-T709BT JVC
Dit symbool geeft aan dat gebruikte elektrische, elektronische producten en batterijen niet bij het normale huishoudelijke afval mogen.
Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt.
Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.
Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.
Markering op produkten die laserstralen gebruiken
Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.
Conformiteitsverklaring met betrekking tot de RE-richtlijn van de Europese Unie (2014/53/EU)
Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)
Fabrikant:
JVC KENWOOD Corporation
3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN
EU-vertegenwoordiger:
JVCKENWOOD Europe B.V.
Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS
Hierbij verklaart JVCKENWOOD dat de radioapparatuur "KD-T801BT/KD-T709BT/KD-T706BT/KD-T702BT" in overeenstemming is met Richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is te vinden op het volgende internetadres: http://www.jvc.net/cs/car/eudoc/
- Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en voorzorgsmaatregelen in deze handleiding goed doorleest en opvolgt.
- Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats.
WAARSCHUWING
- Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.
▲ Voorzorgen
Volume-instelling:
- Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
- Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen.
Algemeen:
- Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.
- Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data.
- Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
- In geval van een storing door condensvorming op de laserlens, moet u de disc verwijderen en wachten totdat de condens is verdampt.
Meer over deze gebruiksaanwijzing
- De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de KD-T801BT en KD-T706BT.

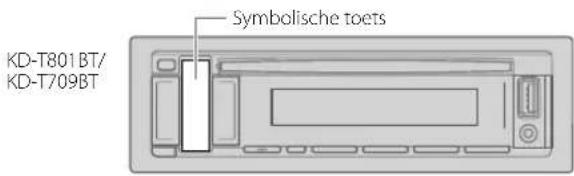

- Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het menu. (Pagina 6) • [XX] toont de gekozen onderdelen.
- (Pagina XX) verwijst naar verwante uitleg op de aangegeven pagina.
BASISPUNTEN

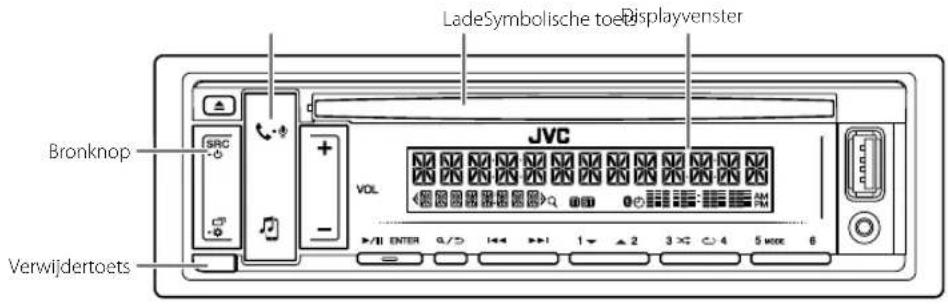

Voorpaneel
KD-T801BT/KD-T709BT:
Bevestigen
Verwijderen
Terugstellen
Stel het toestel terug binnen 5 seconden na het verwijderen van het voorpaneel.
Voor het Op het voorpaneel
| Inschakelen van de stroom | Druk op SRC-➊.Houd even ingedrukt om de stroom uit te schakelen. |
| Instellen van het volume Druk op VOL +/- . | Houd VOL + even ingedrukt om het volume snel naar 15 te verhogen. |
| Druk op ►/■ ENTER om het geluid te dempen of de weergave te pauzeren.Druk nogmaals om te annuleren. Het volumeniveau keert terug naar het vorige niveau voor demping of pauzering. |
| Een bron selecteren | Druk herhaaldelijk op SRC-➊.Druk op SRC-➌ en vervolgens binnen 2 seconden op VOL +/- . |
| Veranderen van de displayinformatie | Druk herhaaldelijk op ⚫•➌ (Pagina 29) |
| Selecteer een onderdeel | 1 Druk op +/- om een onderdeel te kiezen.2 Druk op ►/■ ENTER om te bevestigen. |
BASISPUNTEN
Voorpaneel
KD-T706BT/KD-T702BT:
Bevestigen
Verwijderen
Terugstellen
Stel het toestel terug binnen 5 seconden na het verwijderen van het voorpaneel.
Voor het Op het voorpaneel
| Inschakelen van de stroom | Druk op ⬤ SRC.• Houd even ingedrukt om de stroom uit te schakelen. |
| Instellen van het volume Verdraai de volumeknop. |
|
|
| Een bron selecteren | • Druk herhaaldelijk op ⬤ SRC.• Druk op ⬤ SRC en verdraai vervolgens binnen 2 seconden de volumeknop. |
| Veranderen van de displayinformatie | Druk herhaaldelijk op ⬤ ⬤ (Pagina 30) |
| Selecteer een onderdeel | 1 Draai de volumeknop om een onderdeel te kiezen.2 Druk op de knop om te bevestigen. |
STARTEN
Zie pagina 3 of 4 voor de indeling op het voorpaneel.
Annuleren van de demonstratie
Wanneer u de stroom voor het eerst inschakelt (of wanneer [FACTORY RESET] op [YES] is gesteld), verschijnt:
KD-T801BT/KD-T709BT:
"CANCEL DEMO"→ "PRESS ENTER"
1 Druk op ▶/■ENTER.
2 Druk nogmaals op ▶/IIENTER.
"DEMO OFF" verschijnt.
KD-T706BT/KD-T702BT:
"CANCEL DEMO"→"PRESS"→VOLUME KNOB"
1 Druk op de volumeknop.
2 Druk nogmaals op de volumeknop.
"DEMO OFF" verschijnt.
Instellen van de klok en datum
1 Houd even ingedrukt.
2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om [CLOCK] te selecteren.
3 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om de klok aan te passen.
[CLOCK ADJUST] stel het uur en de minuut in → [CLOCK FORMAT]
[12H] of [24H]
4 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om de datum aan te passen.
[DATE SET]→tel de dag, maand en jaar in
5 Druk op om te verlaten.
Druk op 10/10 naar het voorgaande instelonderdeel terug te keren.
Instellen van de basisinstellingen
1 Houd even ingedrukt.
2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Druk op om-ve verlaten.
Druk op Q/3 om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
| [SYSTEM] |
| [KEY BEEP] | (Niet van toepassing indien 3- weg crossover is gekozen.) [ON]: Activeien van de toetsdruktoon. ; [OFF]: Uitschakelen. |
| [SOURCESELECT] |
| [AM SRC]* | [ON]: Activeien van AM als bronkeuze. ; [OFF]: Uitschakelen. (Pagina 6) |
| [SPOTIFY SRC]* | [ON]: Activeien van SPOTIFY/SPOTIFY BT als bronkeuze. ; [OFF]: Uitschakelen. (Pagina 10) |
| [BUILT-IN AUX]* | [ON]: Activeien van AUX als bronkeuze. ; [OFF]: Uitschakelen. (Pagina 8) |
| [F/W UPDATE] |
| [UPDATE SYSTEM] |
| [F/W UP xxxx] | [YES]: De upgrade van de firmware wordt gestart. ; [NO]: Geannuleerd (upgraden is niet geactiveerd).Ga voor details aangaande de update van firmware naar. |
| [FACTORY RESET] | [YES]: Stelt de instellingen naar de standaardinstellingen terug (uitgezonderd opgeslagen zenders). ; [NO]: Geannuleerd. |
* Verschijnt niet wanneer de overeenkomende bron wordt gekozen.
STARTEN
| [CLOCK] |
| [TIME SYNC] | [ON]: De kloktijd wordt automatisch ingesteld op basis van kloktijddata (CT) van het FM Radio Data System signaal. ; [OFF]: Geannuleerd. |
| [CLOCK DISPLAY] | [ON]: De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld. ; [OFF]: Geannuleerd. |
| [ENGLISH] | |
| [PYCCKIЙ] | Kies indien van toepassing de displaytaal voor het menu en muziekinformatie. |
| [ESPANOL] | [ENGLISH] is de standaardinstelling. |
| [FRANCAIS] | |
RADIO
Zie pagina 3 of 4 voor de indeling op het voorpaneel.
Opzoeken van een zender
1 Druk herhaaldelijk op de bronknop om FM of AM te selecteren. 2 Druk op |◀◀/▶▶| om automatisch een zender op te zoeken.
(of)
Houd ◀◀◀ / ▶▶▶ even ingedrukt totdat "M" knippert en druk vervolgens herhaaldelijk om een zender handmatig op te zoeken.
- "ST" of "STEREO" licht op tijdens ontvangst van een stereo FM-uitzending met voldoende signaalsterkte.
- Het apparaat wordt automatisch omgeschakeld op FM-alarm bij het ontvangen van een signaal van FM-uitzendingen.
Geheugeninstellingen
U kunt maximaal 18 zenders voor FM en 6 zenders voor AM opslaan.
Opslaan van een zender
Tijdens het luisteren naar een zender...
Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
(of)
1 Houd de volgende knop ingedrukt tot "PRESET MODE" knippert.
KD-T801BT/KD-T709BT: ▶/■ENTER
KD-T706BT/KD-T702BT: Volumeknop
2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een voorkeurnummer te selecteren.
"MEMORY" verschijnt wanneer de zender is opgeslagen.
Kiezen van een opgeslagen zender
Druk op een van de cijfertoetsen (1 tot 6).
(of)
1 Druk op .∅/∅ 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een voorkeurnummer te selecteren.
RADIO
Overige instellingen
1 Houd even ingedrukt. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Druk op om te verlaten.
Druk op 9/3 om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
[TUNER SETTING]
| [RADIO TIMER] | Inschakelen van de radio op een bepaalde tijd, ongeacht welke bron is gekozen.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Kies hoe vaak de timer moet worden geactiveerd.2 [FM]/[AM]: Een bron selecteren.3 [01] tot [18] (voor FM)/[01] tot [06] (voor AM): Kies de voorkeurzender.4 Stel de dag*1 en tijd voor het inschakelen in.'∅" licht op wanneer voltooid.De radiotimer wordt in de volgende gevallen niet geactiveerd.· Het toestel is uitgeschakeld.· [OFF] is gekozen voor [AM SRC] in [SOURCE SELECT] nadat de radiotimer voor AM is gekozen. (Pagina 5) |
| [SSM] | [SSM 01–06]/[SSM 07–12]/[SSM 13–18]: Automatisch opslaan van 18 zenders voor FM. "SSM" stopt te knipperen nadat de eerste 6 zenders zijn opgeslagen.Kies [SSM 07–12]/[SSM 13–18] voor het opslaan van de volgende 12 zenders. |
| [LOCAL SEEK] [ON]: Opzoeken van uitsluitend FM-zenders met een goede ontvangst.;[OFF]: Geannuleerd.· De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender.Nadat u van bron/zender verandert, moet u de instellingen opnieuw maken. |
| [IF BAND] | [AUTO]: Verhogen van de gevoeligheid van de tuner voor minder, door in de buurt liggende FM-zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren.) ; [WIDE]: Onderhevig aan ruis van in de buurt liggende FM-zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden. |
| [MONO SET] [ON]: Verbeteren van de FM-entvangst, maar het stereo-effect gaat verloren. ; [OFF]: Geannuleerd. |
| [NEWS SET]*2 | [ON]: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ; [OFF]: Geannuleerd. |
| [REGIONAL]*2 | [ON]: Overschakelen naar een andere zender in een bepaalde regio met gebruik van "AF". [OFF]: Geannuleerd. |
| [AF SET]*2 | [ON]: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ; [OFF]: Geannuleerd. |
| [TI]*2 | [ON]: Laat het toetsel tijdelijk overschakelen naar verkeersinformatie indien beschikbaar ("TI" licht op) tijdens het luisteren naar alle bronnen, behalve AM. ; [OFF]: Geannuleerd. |
| [PTY SEARCH]*2 | Kies een PTY-code (zie hieronder).Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd. |
*1 Alleen kiesbaar wanneer [ONCE] of [WEEKLY] in stap 1 is gekozen.
*2 Alleen selecteerbaar in de FM-bron.
PTY-code
[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (popmuziek), [ROCK M] (rockmuziek), [EASY M] (easy listening muziek), [LIGHT M] (lichte muziek), [CLASSICS], [OTHER M] (overige muziek), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN]. [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (nationale muziek), [OLDIES], [FOLK M] (folkmuziek), [DOCUMENT]
AUX
Voorbereiding:
U kunt naar muziek luisteren van een draagbare audiospeler via de auxingangsaansluiting.
• Kies [ON] voor [BUILT-IN AUX] in [SOURCE SELECT]. (Pagina 5)
Starten van weergave

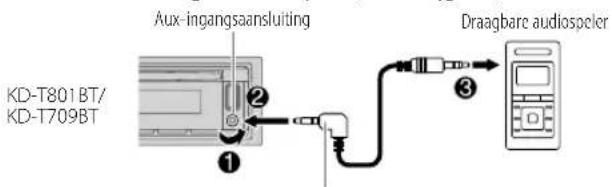

1 Verbind een draagbare audiospeler (los verkrijgbaar).
3,5 mm stereo-ministekker, "L" vormig (los verkrijgbaar)
2 Druk herhaaldelijk op de bronknop om AUX te selecteren.
3 Schakel de draagbare audiospeler in en start de weergave.
Gebruik een stereoministekker met 3 kernen voor een optimaal geluid.
CD/USB/iPod/ANDROID
Starten van de weergave
De bron verandert automatisch en de weergave start.
CD
KD-T801BT/KD-T709BT: KD-T706BT/KD-T702BT:

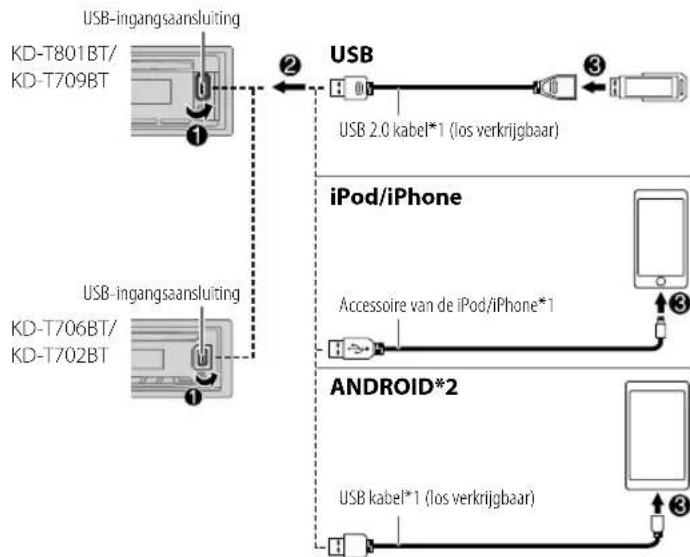

*1 Laat de kabel wanneer niet in gebruik niet in de auto achter. *2 Bedien het Android-apparaat met het Android-apparaat zelf middels een andere mediaspeler-app die op het Android-apparaat is geïnstalleerd.
CD/USB/iPod/ANDROID
Zie pagina 3 of 4 voor de indeling op het voorpaneel.
Kiesbare bron:
Voor het Op het voorpaneel
| Snel achterwaarts/ Snel voorwaarts*3 | Houd ◀◀/▶▶I even ingedrukt. |
| Kiezen van een nummer/bestand | Druk op ◀◀/▶▶. |
| Kiezen van een map*4 | Druk op 2▲/1▼. |
| Afspelen herhalen/ Repeat play*3*5 | Druk herhaaldelijk op 4↔. |
| [TRACK REPEAT]/[ALL REPEAT] | : Audio |
| [TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT] | : MP3/WMA/AAC/ WAV/FLAC-bestand |
| [ONE REPEAT]/[ALL REPEAT]/[REPEAT OFF] | : iPod |
| Willekeurig afspelen*3*5 | Druk herhaaldelijk op 3↔. |
| [ALL RANDOM]/[RANDOM OFF] | : Au |
| [FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF] | : MP3/WMA/AAC/ WAV/FLAC-bestand |
| [SONG RANDOM]/[ALL RANDOM]/[RANDOM OFF] | : iPod |
*3 Niet van toepassing op ANDROID. *4 Voor de CD: Alleen voor MP3/WMA/AAC-bestanden. Werkt niet voor een iPod/ANDROID. *5 Voor de iPod: Alleen mogelijk wanneer [HEAD MODE] is gekozen.
Selecteer het muziekstation
Druk met USB als bron gekozen herhaaldelijk op 5 MODE.
De in de volgende drive opgeslagen nummers worden afgespeeld.
- Geselecteerde interne of externe geheugen van een smartphone (massa-opslagklasse). • Geselecteerde station van een apparaat met meerdere stations.
Instellingen voor gebruik van de JVC Remote app
De JVC Remote app is ontworpen voor bediening van JVC autoreceivers met gebruik van de volgende apparaten.
via USB-ingangsaansluiting)
- Installeer de laatste versie van de JVC Remote app op uw apparaat alvorens de verbinding te maken.
Audio-C9a voor meer informatie naar http://www.jvc.net/cs/car/ .
U kunt de instellingen op dezelfde manier als met een verbinding via Bluetooth maken. (Pagina 18)
Selecteer de bedieningsfunctie
Druk op 5 MODE terwijl u zich in de iPod USB-bron (of iPod BT-bron) bevindt.
[HEAD MODE]: Regel de iPod met dit toestel.
[IPHONE MODE]: Regel de iPod met de iPod. Weergave/pauze, skippen van bestanden, snel vooruit of achteruit is echter nog steeds mogelijk vanaf dit apparaat.
CD/USB/iPod/ANDROID Spotify
Kies een bestand uit een map/lijst
Voor iPod alleen van toepassing wanneer [HEAD MODE] is gekozen.
1 Druk op .Q/∅ 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een map/lijst te selecteren. 3 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een bestand te selecteren.
Snelzoeken (alleen van toepassing op CD en USB bronnen)
U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken.
Voer de volgende handeling uit om snel door de lijst te bladeren.
KD-T801BT/KD-T709BT: Houd VOL +/- even ingedrukt
KD-T706BT/KD-T702BT: Verdraai de volumeknop snel
Zoeken op alfabet (alleen van toepassing voor iPod USB-bron of iPod BT-bron)
U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken.
Druk op 2▲ / 1▼ om het gewenste teken (A tot Z, 0 tot 9, OTHERS) te kiezen.
- Kies "OTHERS" indien het eerste teken anders dan A tot Z en 0 tot 9 is.
- Druk op R/3 om naar het voorgaande instelonderdeel terug te keren. • Houd Q/S even ingedrukt om te annuleren.
U kunt luisteren naar Spotify op de volgende apparaten via USB-ingang (zie het onderstaande) of via Bluetooth (pagina 19).
Installeer de laatste versie van de Spotify-app op uw apparaat (iPhone/iPod touch), maak een account en meldt u aan bij Spotify. • Kies [ON] voor [SPOTIFY SRC] in [SOURCE SELECT]. (Pagina 5)
Starten van weergave
1 Start de Spotify-app op uw apparaat. 2 Verbind uw apparaat met de USB-ingangsaansluiting.
KD-T801BT:
3 Druk herhaaldelijk op de bronknop om SPOTIFY te selecteren. De uitzending start automatisch. * Laat de kabel wanneer niet in gebruik niet in de auto achter.
Spotify
| Voor het Op het voorpaneel |
| Afspelen/pauzeren | KD-T801BT/KD-T/09BT: Druk op ▶/■ENTER.KD-T706BT/KD-T702BT: Druk op de volumeknop. |
| Nummer overslaan | Druk op ◀◀*1 / ▶▶. |
| Selecteer duim omhoog of duim omlaag*2 | Druk op 2▲ / 1▼. |
| Radio starten Houd 5 even ingedrukt. |
| Afspelen herhalen*3 | Druk herhaaldelijk op 4⇨.[ALL REPEAT], [ONE REPEAT]*1, [REPEAT OFF] |
| Willekeurig afspelen*3 | Druk herhaaldelijk op 3⇨*1,[ALL RANDOM], [RANDOM OFF] |
*1 Alleen beschikbaar voor gebruikers met een premium account.
*2 Deze functie is alleen beschikbaar voor radio nummers. Als duim omlaag is geselecteerd, wordt het huidige nummer overgeslagen.
*3 Alleen beschikbaar voor nummers op playlists.
Tijdens het luisteren naar de radio op Spotify...
Houd de volgende knop ingedrukt om de nummerinformatie op te slaan.
KD-T801BT/KD-T709BT: ▶/■ ENTER
KD-T706BT/KD-T702BT: Volumeknop
"SAVED" wordt weergegeven en de informatie wordt opgeslagen in "Your Music (Uw muziek)" of "Your Library (Uw bibliotheek)" op uw Spotify-account.
Om het opslaan ongedaan te maken, herhaalt u deze procedure.
"REMOVED" wordt weergegeven en de informatie wordt verwijderd uit "Your Music (Uw muziek)" of "Your Library (Uw bibliotheek)" op uw Spotify-account.
Een lied of zender zoeken
1 Druk op Q/→
2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een lijsttype te selecteren.
De weergegeven lijsttypes verschillen afhankelijk van de van Spotify verkregen informatie.
3 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om het gewenste lied of zender te selecteren.
Voer de volgende handeling uit om snel door de lijst te bladeren.
KD-T801BT/KD-T709BT: Houd VOL +/- even ingedrukt
KD-T706BT/KD-T702BT: Verdraai de volumeknop snel
Houd Q/∅ even ingedrukt om te annuleren.
BLUETOOTH®
Afhankelijk van het besturingssysteem en de versie van de firmware van uw mobiele telefoon, kunnen Bluetooth-functies mogelijk niet werken met dit toestel.
Ondersteunde Bluetooth profielen
- Hands-Free Profile (HFP)
- Advanced Audio Distribution Profile (A2DP)
- Audio/Video Remote Control Profile (AVRCP)
- Serial Port Profile (SPP)
- Phonebook Access Profile (PBAP)
Ondersteunde Bluetooth-coderingen
- Sub Band Codec (SBC)
- Advanced Audio Coding (AAC)
Verbind de microfoon![graph TD A["Achterpaneel"] --> B["Microfoon (bijgeleverd)"] B --> C["Stel de hoek van de microfoon in"] C --> D["Zet indien nodig met snoerklemmen (niet bijgeleverd) vast."]](/content/2026/06/1334113/images/6f0bda93635c81361792d4d0f981c02b17e3baec4de776e61a55e5fe38c0b8c0.jpg)
Een Bluetooth-apparaat voor het eerst koppelen en verbinden
1 Druk op de bronknop om het toestel in te schakelen. 2 Zoek en selecteer de naam van uw receiver ("KD-T8**BT"/"KD-T7**BT") op het Bluetooth-apparaat.
"BT PAIRING" knippert op het display.
- Bij bepaalde Bluetooth-apparaten moet u mogelijk direct na het zoeken de pincode (persoonlijk identificatienummer) invoeren.
3 Voer afhankelijk van wat op het display verschijnt (A) of (B) uit.
Bij bepaalde Bluetooth-apparaten wordt het koppelen mogelijk anders dan hieronder beschreven uitgevoerd.
(A) KD-T801BT/KD-T709BT:
"XXXXXX" is een 6-cijferige sleutel die willekeurig tijdens het koppelen wordt gemaakt.
1 Controleer dat de sleutels die op het toestel en het Bluetooth apparaat verschijnen hetzelfde zijn. 2 Druk het volgende in om het wachtwoord te bevestigen. KD-T801BT/KD-T709BT: ▶/■ENTER
KD-T706BT/KD-T702BT: Volumeknop
3 Bedien het Bluetooth apparaat om de sleutel te bevestigen.
(B) KD-T801BT/KD-T709BT:
"Naam apparaat" → "ENTER - YES" → "BACK - NO"
KD-T706BT/KD-T702BT:
Druk op de volgende knop om het koppelen te starten.
KD-T801BT/KD-T709BT: ▶/■ENTER
KD-T706BT/KD-T702BT: Volumeknop
2 • Voer wanneer "PAIRING" → "PIN 0000" over het display rolt de PIN-code "0000" in het Bluetooth apparaat in. U kunt alvorens te koppelen de PIN-code als gewenst veranderen. (Pagina 17) - Indien alleen "PAIRING" verschijnt, bedien dan het Bluetooth apparaat om het koppelen te bevestigen.
"PAIRING COMPLETED" verschijnt zodra het koppelen is voltooid en "licht op wanneer de Bluetooth verbinding is gemaakt. Voor KD-T801BT/KD-T709BT worden de batterij- en de signaalsterkte van het verbonden Bluetooth-apparaat weergegeven (zie [FORMAT] op pagina 26).
BLUETOOTH®
- Dit toestel ondersteunt Secure Simple Pairing (SSP).
- U kunt in totaal maximaal vijf apparaten registreren (koppelen).
- Nadat het koppelen is voltooid, blijft het Bluetooth apparaat geregistreerd in het toestel, zelfs wanneer u het toestel terugstelt. Zie [DEVICE DELETE] op pagina 16 om het gekoppelde apparaat te koppelen.
- Tegelijkertijd kunnen er maximaal twee Bluetooth telefoons en één Bluetooth audio-apparaat worden verbonden. Tijdens de BT AUDIO bron, kunt u echter vijf Bluetooth audio-apparaten verbinden en tussen deze vijf apparaten schakelen. (Pagina 18)
- Bepaalde Bluetooth apparaten worden niet automatisch na het koppelen met het toestel verbonden. Verbind het apparaat dan handmatig met het toestel.
- Wanneer de batterij van het verbonden Bluetooth-apparaat bijna leeg is, wordt "Naam apparaat" → "LOW BATTERY" weergegeven.
- Zie de handleiding van het Bluetooth apparaat voor meer informatie.
Automatisch koppelen (voor KD-T801BT)
Wanneer u een iPhone/iPod touch verbindt met de USB-ingangsaansluiting, wordt automatisch een verzoek voor het koppelen (via Bluetooth) geactiveerd.
Druk éénmaal op ▶/■ ENTER nadat u de apparaatnaam heeft bevestigd.
Het verzoek voor automatisch koppelen wordt alleen geactiveerd indien:
- De Bluetooth functie van het aangesloten apparaat is ingeschakeld.
- [AUTO PAIRING] op [ON] is gesteld. (Pagina 17)
BLUETOOTH — Mobiele telefoon
Zie pagina 3 of 4 voor de indeling op het voorpaneel.
Ontvangst van een gesprek
Wanneer een gesprek binnenkomt:
KD-T801BT/KD-T709BT:
De symbolische toets knippert in de kleur die u in [RING COLOR] heeft gekozen. (Pagina 15)
KD-T706BT/KD-T702BT:
De toetsen knipperen met het patroon dat u heeft gekozen in [RING ILLUMI]. (Pagina 15)
- Het toestel beantwoordt automatisch het gesprek wanneer [AUTO ANSWER] op een geselecteerde tijd is ingesteld. (Pagina 15)
Tijdens een gesprek:
• KD-T801BT/KD-T709BT:
De symbolische toets stopt te knipperen en licht op in de kleur die u in [RING COLOR] heeft gekozen. (Pagina 15)
KD-T706BT/KD-T702BT:
De toetsen stoppen te knipperen.
- Als u het apparaat uitschakelt of het voorpaneel verwijderd, wordt de Bluetoothverbinding verbroken.
BLUETOOTH®
De volgende bediening is mogelijk verschillend of niet beschikbaar afhankelijk van de telefoon die u heeft verbonden.
Voor het Op het voorpaneel Eerste binnenkomende gesprek...
| Beantwoorden van een gesprek | Druk op 🔊 - 🔊 of de volgende knop. KD-T801BT/KD-T709BT: ► / | | ENTER KD-T706BT/KD-T702BT: Volumeknop |
| Negeren van een gesprek | Houd 🔊 - 🔊 of de volgende knop ingedrukt. KD-T801BT/KD-T709BT: ► / | | ENTER KD-T706BT/KD-T702BT: Volumeknop |
| Beëindigen van een gesprek | Houd 🔊 - 🔊 of de volgende knop ingedrukt. KD-T801BT/KD-T709BT: ► / | | ENTER KD-T706BT/KD-T702BT: Volumeknop |
Tijdens het beantwoorden van het eerst binnenkomende gesprek...
| Een ander binnenkomend gesprek beantwoorden het huidige gesprek in de wacht zetten | Druk op - of de volgende knop. KD-T801BT/KD-T/709BT: /ENTER KD-T/706BT/KD-T/702BT: Volumeknop |
| Negeren van een ander binnenkomend gesprek | Houd - of de volgende knop ingedrukt. KD-T801BT/KD-T/709BT: /ENTER KD-T/706BT/KD-T/702BT: Volumeknop |
Gedurende twee actieve gesprekken...
| Stoppen van het huidige gesprek en activeren van het gesprek dat in de wacht is gezet | Houd ⬤ - ⬤ of de volgende knop ingedrukt. KD-T801BT/KD-T709BT-/ENTER KD-T706BT/KD-T702BT: Volumeknop |
| Overschakelen tussen het huidige gesprek en het in de wacht gezette gesprek | Druk op ⬤ - ⬤. |
| Instellen van het volume van de telefoon*1 [00] tot [35](Basisinstelling: [15]) | Voer de volgende handeling uit tijdens een oproep.KD-T801BT/KD-T709BT: Druk op VOL +/- *2KD-T706BT/KD-T702BT: Verdraai de volumeknop |
| Afwisselend schakelen tussenhands-free en privégesprek*3 | Druk tijdens een gesprek op Q/S . |
*1 Deze instelling heeft geen effect op het volume van andere bronnen. *2 Houd VOL + even ingedrukt om het volume snel naar 15 te verhogen. *3 De bedieningen zijn mogelijk anders afhankelijk van de verbonden Bluetooth apparatuur.
Verbeteren van de stemkwaliteit
Tijdens een telefoongesprek...
1 Houd [knop] ingedrukt. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. 4 Druk op [knop] om te verlaten.
Druk op Q/∅ om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
| [MIC GAIN] | [LEVEL -10] tot [LEVEL +10] ([LEVEL -04]): De gevoeligheid van de microfoon wordt hoger naarmate het nummer hoger wordt. |
| [NR LEVEL] | [LEVEL -05] tot [LEVEL +05] ([LEVEL 00]): Stel het ruisreductie niveau in zodat de ruis tijdens een telefoongesprek minimaal is. |
| [ECHO CANCEL] | [LEVEL -05] tot [LEVEL +05] ([LEVEL 00]): Stel de vertragingstijd voor echo-annulering in totdat de laatste echo wordt gehoord tijdens een telefoongesprek. |
BLUETOOTH®
Maak de instellingen voor ontvangst van een gesprek
1 Druk op [knop] om de Bluetooth functie te activeren. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. Druk op Q/→ om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
[SETTINGS]
| [AUTOANSWER] | [01 SEC] tot [30 SEC]: Beantwoord automatisch een inkomende oproep in de geselecteerde tijd (in seconden). ; [OFF]: Geannuleerd. |
| [RINGCOLOR] | KD-T801BT/KD-T709BT:[COLOR 01] tot [COLOR 49] ([COLOR 08]): Kies de kleur voor de verlichting van de symbolische toetsen voor de waarschuwing wanneer een gesprek wordt ontvangen en tijdens een gesprek. ; [OFF]: Geannuleerd. |
| [RINGILLUMI] | KD-T706BT/KD-T702BT:[BLINK 01] tot [BLINK 05] ([BLINK 02]): Kies het patroon voor het knipperen voor de waarschuwing wanneer een gesprek wordt ontvangen. ; [OFF]: Geannuleerd. |
Bellen
U kunt bellen met gebruik van de geschiedenis van gesprekken, het telefoonboek of gewoon het intoetsen van het nummer. Het bellen met een stemcommando is tevens mogelijk indien uw mobiele telefoon daarvoor geschikt is.
1 Druk op [knop] om de Bluetooth functie te activeren.
"(Naam van eerste apparaat)" verschijnt.
- Indien twee Bluetooth telefoons zijn verbonden, drukt u nogmaals op [knop] om naar de andere telefoon over te schakelen.
"(Naam van tweede apparaat)" verschijnt.
2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
Druk op Q/∅ om naar het voorgaande instelonderdeel terug te keren.
| [RECENT CALL] | (Alleen beschikbaar wanneer de aangesloten telefoon voor PBAP geschikt is.)1 Druk op de volgende knop om een naam of een telefoonnummer te selecteren.KD-T801BT/KD-T709BT: VOL +/-KD-T706BT/KD-T702BT: Volumeknop• "<" verwijst naar ontvangen gesprekken, ">" naar gebelde nummers en "M"naar gemiste gesprekken.• "NO HISTORY" verschijnt indien er geen geschiedenis of gebeld nummer vangesprekken is.2 Druk op de volgende knop om te bellen.KD-T801BT/KD-T709BT-/■ENTERKD-T706BT/KD-T702BT: Volumeknop |
| [PHONEBOOK] | (Alleen beschikbaar wanneer de aangesloten telefoon voor PBAP geschikt is.)1 Druk op 2 ▲/1▼om het gewerste teken (A tot Z, 0 tot 9 en OTHERS) te kiezen.• "OTHERS" verschijnt indien het eerste teken anders dan A tot Z en 0 tot 9 is.2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een naam te selecteren.3 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een telefoonnummer om tebellen te selecteren.• Het telefoonboek van de aangesloten telefoon wordt automatisch tijdens hetkoppelen naar het toestel gestuurd.• Dit toestel kan alleen letters zonder accenten tonen. ("U" verschijnt bijvoorbeeldals "U".) |
| [DIAL NUMBER] | 1 Voer de volgende handeling uit om een cijfer (0 tot 9) of teken (*#, +) teselecteren.KD-T801BT/KD-T709BT: Druk op VOL +/-KD-T706BT/KD-T702BT: Vordraal de volumeknop2 Druk op ◀◀◀/▶▶tom de invoerpositie te verplaatsen.Herhaal stappen 1 en 2 totdat het gehele telefoonnummer is ingevocrd.3 Druk op de volgende knop om te bellen.KD-T801BT/KD-T709BT-/■ENTERKD-T706BT/KD-T702BT: Volumeknop |
BLUETOOTH®
[VOICE]
Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te geven. (Zie "Bellen met gebruik van stemherkenning".)
Bellen met gebruik van stemherkenning
1 Houd even ingedrukt om de aangesloten telefoon te activeren. 2 Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te geven. - De ondersteunde stemherkenningsfuncties verschillen per telefoon. Zie de gebruiksaanwijzing van de aangesloten telefoon voor details.
Geheugeninstellingen
U kunt maximaal 6 nummers onder de cijfertoetsen (1 tot 6) vastleggen.
1 Druk op om-de Bluetooth functie te activeren. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om [RECENT CALL], [PHONEBOOK] of [DIAL NUMBER] te selecteren. 3 Voer de handeling 'Selecteer een onderdeel (pagina 3 of 4)' uit om een contact te selecteren of een telefoonnummer in te voeren.
Druk wanneer een contact is geselecteerd op de volgende knop om het telefoonnummer weer te geven. KD-T801BT/KD-T709BT:▶/■ENTER KD-T706BT/KD-T702BT:Volumeknop
4 Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
"MEMORY P(gekozen voorkeurnummer)" verschijnt wanneer het contact is opgeslagen.
Kies voor het wissen van een contact uit het geheugen [DIAL NUMBER] in stap 2 en sla een blanco nummer op.
Bellen vanuit het geheugen
1 Druk op om de Bluetooth functie te activeren. 2 Druk op een van de cijfertoetsen (1 tot 6). 3 Druk op de volgende knop om te bellen.
KD-T801BT/KD-T709BT: ▶/■ENTER
KD-T706BT/KD-T702BT: Volumeknop
"NO PRESET" verschijnt indien er geen contactpersoon is vastgelegd.
Bluetooth functie-instellingen
1 Houd caven ingedrukt. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Druk op om te verlaten.
Druk op Q/3 om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
[BT MODE]
| [PHONE SELECT]* | Kiezen van de telefoon of het audiotoestel die/dat u wilt verbinden of ontkoppelen. |
| [AUDIO SELECT]* | “*” verschijnt voor het apparaat wanneer een verbinding is gemaakt.“▷” verschijnt voor het huidig spelende audio-apparaat. |
| [DEVICEDELETE] | 1 Voer ‘Selecteer een onderdeel (pagina 3 of 4)’ uit om het te wissen apparaat te kiezen te selecteren.2 Voer ‘Selecteer een onderdeel (pagina 3 of 4)’ uit om [YES] of [NO] te selecteren. |
* U kunt maximaal twee Bluetooth-telefoons en één Bluetooth-audiospeler per keer verbinden.
BLUETOOTH®
| [PIN CODE EDIT] (0000) | Verandert de PIN-code (maximaal 6 cijfers).1 Voer de volgende handeling uit om een nummer te selecteren.KD-T801BT/KD-T709BT: Druk op VOL +/-KD-T706BT/KD-T702BT: Verdraai de volumeknop2 Druk ▶▶/▶▶i om de invoerpositie te verplaatsen.Herhaal stappen 1 en 2 totdat de gehele PIN-code is ingevoerd.3 Druk op de volgende knop om te bevestigen.KD-T801BT/KD-T709STERKD-T706BT/KD-T702BT: Volumeknop | 3 Voer afhankelijk van wat op het display verschijnt (A), (B) of (C) uit.(A) “PAIRING” “XXXXXX” (6-cijferig wachtwoord): Controleer dat hetzelfde wachtwoord op het toestel en het Bluetooth apparaat verschijnt en bedien vervolgens het Bluetooth apparaat om het wachtwoord te bevestigen.(B) “PAIRING” “PIN IS 0000”: Voer “0000” op het Bluetooth apparaat in.(C) “PAIRING”: Bedien het Bluetooth apparaat om het koppelen te bevestigen.Wanneer het koppelen geslaagd is, verschijnt “PAIRING OK”→“Naam apparaat” en wordtste Bluetooth-compatibiliteit gecontroleerd.bonding het blvendt;apparaat wanneer “CONNECT NOW USING PHONE” verschijnt voor verdere toegang tot het telefoonboek.“TESTING” knippert op het display. |
| [RECONNECT] [ON]: | Het apparaat wordt automatisch weer verbonden wanneer hewbaste verbonden Bluetooth-apparaat zich binnen het bereik voor verbinding het blvendt;apparaat wanneer “CONNECT NOW USING PHONE” [OFF]: Geannuleerd. |
| [AUTO PAIRING] | [ON]: Het apparaat wordt automatisch gekoppeld met het ondersteundeBluetooth-apparaat (iPhone/iPod touch) wanneer het wordt aangesloten via de USB-aansluiting. Afhankelijk van het besturingssysteem van het aangesloten apparaat werkt deze functie mogelijk Geannuleerd. |
| [INITIALIZE] [YES]: | Terugstellen van alle Bluetooth instellingen (inclusief opgeslagen koppeling, telefoonboed, etc. Geannuleerd. | Het resultaat van de verbinding knippert op het display.PAIRING OK enfor HANDS-FREE OK*1 en/of “AUD.STREAM OK”*2 en/of “PBAP OK”*3 : Compatibel |
| [INFORMATION] [MY BT NAME]: Toont de naam van uw ontvangen (“KD-T8 BT”/ “KD-ATBT”). ; [MY ADDRESS]: Tonen van het adres van dit toestel. | *2 Compatibel met Hands-Free Profile (HFP)*3 Compatibel met Advanced Audio Distribution Profile (A2DP)Na 30 seconden verschijnt “PAIRING DELETED” ten teken dat de koppeling is gewist en wordt de controlefunctie van het toestel geannuleerd. |
Controlefunctie Bluetooth compatibiliteit
U kunt de verbinding van het ondersteunde profiel tussen het Bluetooth apparaat en het toestel controleren.
- Controleer of er geen Bluetooth apparaat is gekoppeld.
1 Houd even ingedrukt.
"BLUETOOTH" ↔ "CHECK MODE" verschijnt. "SEARCH NOW USING PHONE" → "PIN IS 0000" verschijnt rollend op het display.
2 Zoek en selecteer binnen 3 minuten de naam van uw ontvanger ("KD-T8**BT"/"KD-T7**BT") op het Bluetooth-apparaat.
BLUETOOTH®
BLUETOOTH — Audio
Zie pagina 3 of 4 voor de indeling op het voorpaneel.
Tijdens de BT AUDIO bron kunt u vijf Bluetooth audio apparaten verbinden en tussen deze vijf apparaten schakelen.
Audiospeler via Bluetooth
1 Druk herhaaldelijk op de bronknop om BT AUDIO te selecteren.
- Druk op 📋 en voer BT AUDIO direct in.
2 Bedien de Bluetooth audiospeler om de weergave te starten.
Voor het Op het voorpaneel
| Afspelen/pauzeren | KD-T801BT/KD-T709BT: Druk op►/■ENTER.KD-T706BT/KD-T702BT: Druk op de volumeknop. |
| Kiezen van een groep of map | Druk op 2▲/1▼. |
| Achterwaarts verspringen/Voorwaarts verspringen | Druk op ◀◀/►►L. |
| Snel achterwaarts/Snel voorwaarts | Houd ◀◀/►►I even ingedrukt. |
| Afspelen herhalen | Druk herhaaldelijk op 4⇨.[TRACK REPEAT], [ALL REPEAT], [REPEAT OFF] |
| Willekeurig afspelen | Druk herhaaldelijk op 3⇨.[GROUP RANDOM], [ALL RANDOM], [RANDOM OFF] |
| Kies een bestand uit een map/lijst | Zie "Kies een bestand uit een map/lijst" op bladzijde 10. |
| Schakelen tussen verbonden Bluetooth audio-apparaten | Druk op 5.* |
* Door een druk op de "Play (weergavetoets)" van het aangesloten apparaat zelf, kunt u tevens de geluidsweergave van het apparaat veranderen.
De bediening en display-aanduidingen verschillen mogelijk afhankelijk van de verbonden apparatuur.
Instellingen voor gebruik van de JVC Remote app
De JVC Remote app is ontworpen voor bediening van JVC autoreceivers met gebruik van de volgende apparaten.
- Installeer de laatste versie van de JVC Remote app op uw apparaat alvorens de verbinding te maken. Ga voor meer informatie naar http://www.jvc.net/cs/car/.
1 Houd [even] ingedrukt. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel te selecteren. (Pagina 19) 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. 4 Druk op [om] om te verlaten.
Druk op Q/3 om naar het voorgaande instelonderdeel terug te keren.
BLUETOOTH®
Basisinstelling: [XX]
[REMOTEAPP]
| [SELECT] | Kies het apparaat (IOS of ANDROID) voor het gebruik van de app. |
| [IOS] [YES]: Kiezen van de iPhone/iPod voor het gebruik van de app via Bluetooth of indien deze is verbonden met de USB-ingangsaansluiting. ; [NO]: Geannuleerd.Als IOS is geselecteerd, selecteert u iPod BT-bron (of iPod USB-bron als uw iPhone/iPod is aangesloten via de USB-aansluiting) om de app te activeren.De verbinding van de app wordt onderbroken of ontkoppeld indien:– U van de iPod BT bron naar een andere weergavebron overschakelt die via de USB-ingangsaansluiting is verbonden.– U van de iPod USB bron naar de iPod BT bron overschakelt. |
| [ANDROID] | [YES]: Kiezen van de Android smartphone voor gebruik van de app via Bluetooth. ;[NO]: Geannuleerd. |
| [ANDROID LIST]* | Kiezen van de Android smartphone voor gebruik van de lijst. |
| [STATUS] | Toont de status van het gekazen apparaat.[IOS CONNECTED]: U kunt de app gebruiken met de iPhone/iPod die via Bluetooth of de USB-ingangsaansluiting is verbonden.[IOS NOT CONNECTED]: Er is geen IOS apparaat verbonden voor het gebruik van de app.[ANDROID CONNECTED]: U kunt de app gebruiken met de Android smartphone die via Bluetooth is verbonden.[ANDROID NOT CONNECTED]: Er is geen Android apparaat verbonden voor het gebruik van de app. |
* Verschijnt alleen wanneer [ANDROID] of [SELECT] op [YES] is gesteld.
Luisteren naar een iPhone/iPod via Bluetooth (voor KD-T801BT)
U kunt naar de liederen op de iPhone/iPod via Bluetooth met dit toestel luisteren.
Druk herhaaldelijk op de bronknop om iPod BT te selecteren.
- U kunt de iPod/iPhone op dezelfde manier bedienen als met een iPod/iPhone die via de USB-ingangsaansluiting is verbonden. (Pagina 8)
- Indien u een iPhone/iPod met de USB-ingangsaansluiting verbindt tijdens het luisteren naar de iPod BT bron, verandert de bron automatisch naar iPod USB. Druk op bronknop om iPod BT te kiezen indien het apparaat nog via Bluetooth is verbonden.
Internetradio via Bluetooth
U kunt naar internetradio (Spotify) luisteren op de volgende apparaten via Bluetooth op dit apparaat. - Zorg dat de USB-poort niet is verbonden met een apparaat.
KD-T801BT:
KD-T709BT/KD-T706BT/KD-T702BT:
iPhone/iPod
apparaat
touch/Android
Naar Spotify luisteren
Voorbereiding:
Kies [ON] voor [SPOTIFY SRC] in [SOURCE SELECT]. (Pagina 5)
1 Start de Spotify-app op uw apparaat.
2 Verbind uw apparaat via een Bluetooth-verbinding. (Pagina 12)
3 Druk herhaaldelijk op de bronknop om SPOTIFY te selecteren (voor iPhone/iPod) of SPOTIFY BT (voor Android-apparaten).
De bron verandert en de uitzending start automatisch.
- U kunt Spotify op dezelfde manier bedienen als Spotify via de USB-poort. (Pagina 10)
AUDIO-INSTELLINGEN
Zie pagina 3 of 4 voor de indeling op het voorpaneel.
1 Houd even ingedrukt. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Druk op om te verlaten.
Druk op Q/∅ om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
| [EQ SETTING] |
| [PRESET EQ] | Kiezen van een geschikte, vooringestelde equalizer voor het muzickgenre.Kies [USER] voor gebruik van de instellingen die met [EASY EQ] of [PRO EQ] zijn gemaakt.[FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]De Drive equalizer ([DRVN 3]/[DRVN 2]/[DRVN 1]) versterkt specifiekefrequenties in het audiosignaal zodat ruis van buiten de auto of het geluid van de banden wordt gereduceerd |
| [EASY EQ] | Leg uw eigen geluidsinstellingen vast.De instellingen worden opgeslagen naar [USER] in [PRESET EQ].De gemaakte instellingen hebben mogelijk invloed op de huidige instellingen voor [PRO EQ].[SUB.W SP]*1*2: [00] tot [+06][SUB.W]*1*3: [-50] tot [+10][BASS]: [LVL-09] tot [LVL+09][MID]: [LVL-09] tot [LVL+09][TRE]: [LVL-09] tot [LVL+09] (Basisinstelling: [+03][00][LVL 00][LVL 00][LVL 00][LVL 00]) |
| [PRO EQ] | Leg uw eigen geluidsinstellingen vast.· De instellingen worden opgeslagen naar [USER] in [PRESET EQ].· De gemaakte instellingen hebben mogelijk invloed op de huidige instellingen voor [EASY EQ]. |
| [62.5HZ] |
| [LEVEL -09] tot [LEVEL +09] ([LEVEL 00]): Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.) |
| [ON]: Activeren van verlengde lage tonen.; [OFF]: Geannuleerd. |
| [100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ] |
| [LEVEL -09] tot [LEVEL +09] ([LEVEL 00]): Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.) |
| [Q FACTOR] | [1.35]/[1.50]/[2.00]: Instellen van de kwaliteitsfactor. |
| [AUDIO CONTROL] |
| [BASS BOOST] | [LEVEL +01] tot [LEVEL +05]: Kiezen van het gewenste versterkingsniveau voor de lage tonen.; [OFF]: Geannuleerd. |
| [LOUDNESS] | [LEVEL 01]/[LEVEL 02]: Versterkt de lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau.; [OFF]: Geannuleerd. |
| [SUB.W LEVEL]*1 | [SPK-OUT]*2 | (Niet van toepassing indien 3-weg crossover is gekozen.) [SUB.W 00] tot [SUB.W +06] ([SUB.W +03]); Stelt het uitgangsniveau in van de subwoofer die met een luidsprekerdraad is verbonden. (Pagina 35) |
| [PRE-OUT]*3 | [SUB.W -50] tot [SUB.W +10] ([SUB.W 00]): Stelt het uitgangsniveau in van de subwoofer die via een externe versterker met de lijnuitgangsaansluittingen (REAR/SW) is verbonden. (Pagina 35) |
| [SUBWOOFER SET]*3 | [ON]: Activeren van de subwooferuitgang.; [OFF]: Geannuleerd. |
*1, *2, *3: (pagina 21)
AUDIO-INSTELLINGEN
| [FADER] | (Niet van toepassing indien 3-weg crossover is gekozen.)[POSITION R15] tot [POSITION F15] ([POSITION 00]): Instellen van de weergavebalans tussen de voor- en achterluidspreker. |
| [BALANCE]*4 | [POSITION L15] tot [POSITION R15] ([POSITION 00]): Instellen van de weergavebalans tussen de linker- en rechterluidspreker. |
| [VOLUME ADJUST] | [LEVEL -15] tot [LEVEL +06] ([LEVEL 00]): Stelt het initiele volumeniveau van elke bron van te voren in door te vergelijken met het FM-volumeniveau. (Kies alvorens de instelling te maken eerst de gewenste bron.) |
| [AMP GAIN] | [LOW POWER]: Beperken van het maximale volumeniveau tot 25. (Kies indien het maximale vermogen van iedere luidspreker minder dan 50 W is ter bescherming van de luidsprekers.) ; [HIGH POWER]: Het maximale volumeniveau is 35. |
| [SPK/PRE OUT] | (Niet van toepassing indien 3-weg crossover is gekozen.)Kies in overeenstemming met de gemaakte luidsprekerverbinding de juiste instelling voor de gewenste weergave. (Zie “Luidsprekeruitgangsinstellingen” op pagina 22.) |
| [SPEAKER SIZE] | Afhankelijk van het gekozen type voor crossover (zie [X 'OVER TYPE]), verschijnen de 2-weg crossover of 3-weg crossover instelbare onderdelen. (Zie “Crossover-instellingen” op pagina 22.)2-weg crossover is de standaardinstelling. |
| [X 'OVER] |
| [DTA SETTINGS] | Voor instellingen, zie “Digital Time Alignment instellingen” op pagina 25. |
| [CAR SETTINGS] |
| [X 'OVER TYPE] | Voorzorgen: Stel het volume in alvorens [X 'OVER TYPE] te veranderen om te voorkomen dat het uitgangsniveau plotseling verhoogt of verlaagt. |
| [2-WAY] | (Verschijnt alleen wanneer [3-WAY] is gekozen.)[YES]: Kiest het twee-weg crossovertype. ; [NO]: Geannuleerd. |
| [3-WAY] | (Verschijnt alleen wanneer [2-WAY] is gekozen.)[YES]: Kiest het drie-weg crossovertype. ; [NO]: Geannuleerd. |
| [SOUND EFFECT] |
| [SPACE ENHANCE] | (Niet van toepassing op de FM/AM bron.) [SMALL]/[MEDIUM]/[LARGE]: Het ruimtelijk geluid wordt virtueel verbeterd. ; [OFF]: Geannuleerd. |
| [SND RESPONSE] | [LEVEL1]/[LEVEL2]/[LEVEL3]: Het geluid wordt virtueel realistischer. ; [OFF]: Geannuleerd. |
| [SOUND LIFT] | [LOW]/[MIDDLE]/[HIGH]: De positionering van het geluid van de luidsprckers wordt virtueel ingesteld. ; [OFF]: Geannuleerd. |
| [VOL LINK EQ] | [ON]: De frequentie wordt versterkt zodat lawaai van buiten de auto of van de banden van de auto wordt gereduceerd. ; [OFF]: Geannuleerd. |
| [K2 TECHNOLOGY] | (Niet van toepassing op de FM/AM bron en AUX bron.) [ON]: Verbeteren van de geluidskwaliteit van gecomprimeerde muziek. ; [OFF]: Geannuleerd. |
*1 Verschijnt alleen wanneer [SUBWOOFER SET] op [ON] is gesteld. (Pagina 20) *2 Voor 2-weg crossover: Verschijnt alleen wanneer [SPK/PRE OUT] op [SUB.W/SUB.W] is gesteld. (Pagina 22) *3 Voor 2-weg crossover: Verschijnt alleen wanneer [SPK/PRE OUT] op [REAR/SUB.W] of [SUB.W/SUB.W] is gesteld. (Pagina 22) *4 De instelling heeft geen effect op de subwooferuitgang.
AUDIO-INSTELLINGEN
Luidsprekeruitgangsinstellingen [SPK/PRE OUT]
(Alleen van toepassing indien [X' OVER TYPE] op [2-WAY] is gesteld) (pagina 21)
Kies de uitgangsinstelling voor de luidsprekers [SPK/PRE OUT], in overeenstemming met de gemaakte luidsprekerverbinding.
Verbinden via de lijnuitgangsaansluitingen
Voor een verbinding via een externe versterker. (Pagina 35)
KD-T801BT:
| Instelling op[SPK/PRE OUT] | Audiosignaal via lijnuitgangsaansluiting |
| FRONT REAR/SW | |
| [REAR/REAR] | Voorluidsprekersuitgang Achterluidsprekersuitgang |
| [REAR/SUB.W](basisinstelling) | Voorluidsprekersuitgang Subwooferuitgang |
| [SUB.W/SUB.W] | Voorluidsprekersuitgang Subwooferuitgang |
KD-T709BT/KD-T706BT/KD-T702BT:
| Instelling cp[SPK/PRE OUT] | Audiosignaal via lijnuitgangsaansluiting |
| REAR/SW |
| [REAR/REAR] | Achterluidsprekersuitgang |
| [REAR/SUB.W](basisinstelling) | Subwooferuitgang |
| [SUB.W/SUB.W] | Subwooferuitgang |
Verbinden via luidsprekerdraden
U kunt de luidsprekers ook aansluiten zonder gebruik van een externe versterker maar toch van de subwoofer genieten dankzij deze instellingen. (Pagina 35)
| Instelling op[SPK/PRE OUT] | Audiosignaal via achterluidsprekerdraad |
| L (links) R (rechts) | |
| [REAR/REAR] | Achterluidsprekersuitgang Achterluidsprekersuitgang |
| [REAR/SUB.W] | Achterluidsprekersuitgang Achterluidsprekersuitgang |
| [SUB.W/SUB.W] | Subwooferuitgang (Demping) | |
Met [SUB.W/SUB.W] gekozen:
- [120HZ] is gekozen in [SUBWOOFER LPF] en [THROUGH] is niet beschikbaar. (Pagina 24)
- [POSITION R02] is gekozen in [FADER] en het instelbereik is [POSITION R15] tot [POSITION 00]. (Pagina 21)
Crossover-instellingen
Hieronder vindt u de instelbare onderdelen voor 2-weg crossover en 3-weg crossover.
⚠ Voorzorgen
Kies het type crossover dat overeenkomt met de luidsprekerverbindingen. (Pagina 35)
Indien u een verkeerd type kiest:
- De luidsprekers worden mogelijk beschadigd.
- Het uitgangsniveau is mogelijk zeer hoog of laag.
AUDIO-INSTELLINGEN
SPEAKER SIZE
Kies in overeenstemming met het formaat van de aangesloten luidsprekers voor een optimaal geluid.
- De instellingen voor de frequentie en helling worden automatisch gemaakt voor de crossover van de gekozen luidspreker.
- Als [NONE] is geselecteerd voor de volgende luidspreker in [SPEAKER SIZE], is de [X' OVER]-instelling van de geselecteerde luidspreker niet beschikbaar.
- 2-wegs crossover [TWEETER] van [FRONT]/[REAR]/[SUBWOOFER]
- 3-wegs crossover [WOOFER]
X'OVER (crossover)
- [FRQ]/[F-HPF FRQ]/[R-HPF FRQ], [SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Stel de crossover-frequentie voor de gekozen luidsprekers in (hoogdoorlaatfilter of laagdoorlaatfilter). Met [THROUGH] gekozen, worden alle signalen naar de gekozen luidsprekers gestuurd.
- [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Stel de crossover-helling in. Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor de crossover-frequentie.
- [SW LPF PHASE]/[PHASE]: Kies de fase van de luidsprekeruitgang in overeenstemming met de andere luidsprekeruitgang.
- [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Stel het uitgangsvolume van de gekozen luidspreker in.
Instelbare onderdelen voor 2-wegs crossover
| [SPEAKERSIZE] |
| [FRONT] [SIZE] | | [8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10] |
| [TWEETER] | [SMALL]/[MIDDLE]/[LARGE]/[NONE] (niet verbonden) |
| [REAR]*1 | [8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (niet verbonden) |
| [SUBWOOFER]*2*3 | [16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (niet verbonden) |
| [X 'OVER] |
| [TWEETER] [FRQ] | | [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ] |
| [GAIN LEFT] | [-08DB] tot [00DB] |
| [GAIN RIGHT] | [-08DB] tot [00DB] |
| [FRONT HPF] [F-HPF FRQ] | | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [F-HPF SLOPE] | [-06DB]/[-12DB]/[-18DB]/[-24DB] |
| [F-HPF GAIN] | [-08DB] tot [00DB] |
| [REAR HPF]*1 | [R-HPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [R-HPF SLOPE] | [-06DB]/[-12DB]/[-18DB]/[-24DB] |
| [R-HPF GAIN] | [-08DB] tot [00DB] |
*1, *2, *3: (pagina 24)
AUDIO-INSTELLINGEN
| [SUBWOOFER LPF]*2*3 | [SW LPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [SW LPF SLOPE] | [-06DB]/[-12DB]/[-18DB]/[-24DB] |
| [SW LPF PHASE] | [REVERSE] (180°)/ [NORMAL] (0°) |
| [SW LPF GAIN] [-08DB] tot [00DB] |
Instelbare onderdelen voor 3-wegs crossover
| [SPEAKERSIZE] |
| [TWEETER] | [SMALL]/[MIDDLE]/[LARGE] |
| [MID RANGE] | [8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9] |
| [WOOFER]*3 | [16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (niet verbonden) |
| [X'OVER] |
| [TWEETER] [HPF FRQ] | [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ] |
| [SLOPE] [-06DB]/[-12DB] |
| [PHASE] [REVERSE] (180°)/[NORMAL] (0°) |
| [GAIN] [-08DB] tot [00DB] _ |
| [MID RANGE] | [HPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [HPF SLOPE] | [-06DB]/[-12DB] |
| [LPF FRQ] | [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH] |
| [LPF SLOPE] | [-06DB]/[-12DB] |
| [PHASE] | [REVERSE] (180°)/[NORMAL] (0°) |
| [GAIN] [-08DB] tot [00DB] |
| [WOOFER]*3 | [LPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [SLOPE] | [-06DB]/[-12DB] |
| [PHASE] | [REVERSE] (180°)/[NORMAL] (0°) |
| [GAIN] [-08DB] tot [00DB] |
*1 Verschijnt alleen wanneer [SPK/PRE OUT] op [REAR/REAR] of [REAR/SUB.W] is gesteld. (Pagina 22)
*2 Verschijnt alleen wanneer [SPK/PRE OUT] op [REAR/SUB.W] of [SUB.W/SUB.W] is gesteld. (Pagina 22)
*3 Verschijnt alleen wanneer [SUBWOOFER SET] op [ON] is gesteld. (Pagina 20)
AUDIO-INSTELLINGEN
Digital Time Alignment instellingen
Digital Time Alignment stelt de vertragingstijd van de luidsprekeruitgang nauwkeurig en passend voor de omgeving van uw auto in.
- Voor meer informatie, zie Bepaal de waarde voor [DISTANCE] en [GAIN] van [DTA SETTINGS].
[DTA SETTINGS]
| [POSITION] | Kiezen van uw luisterpositie (referentiepunt).[ALL]: Geen compensatie ; [FRONT RIGHT]: Rechtervoorstoel ;[FRONT LEFT]: Linkervoorstoel ; [FRONT ALL]: Voorstoelen• [FRONT ALL] kan alleen worden gekozen wanneer [X ' OVER TYPE] op [2-WAY] is gesteld. (Pagina 21) |
| [DISTANCE]*1 | [0CM] tot [610CM]: Stel de afstand nauwkeurig af voor het compenseren. |
| [GAIN]*1 | [-8DB] tot [0DB]: Stel het uitgangsvolume van de gekozen luidspreker nauwkeurig in. |
| [DTA RESET] | [YES]: Terugstellen van ([DISTANCE] en [GAIN]) van de gekozen [POSITION] naar de basisinstelling. ; [NO]: Geannuleerd. |
| [CAR SETTINGS] | Identificeer uw automerk en de plaats van de achterluidspreker voor het maken van instellingen voor [DTA SETTINGS]. |
| [CAR TYPE] | [COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: Kiezen van het merk van uw auto. ; [OFF]: Geen compensatie. |
| [R-SP LOCATION]*2 | Kiezen van de plaats van de achterluidsprekers in uw auto voor het berekenen van de langste afstand tot de gekozen luisterpositie (referentiepunt).• [DOOR]/[REAR DECK]: Alleen kiesbaar wanneer [OFF], [COMPACT], [FULL SIZE CAR]. [WAGON] of [SUV] voor [CAR TYPE] is gekozen.• [2ND ROW]/[3RD ROW]: Alleen kiesbaar wanneer [MINIVAN] of [MINIVAN(LONG)] voor [CAR TYPE] is gekozen. |
Bepaal de waarde voor [DISTANCE] en [GAIN] van [DTA SETTINGS]
Indien u de afstand van het midden van de huidige ingestelde luisterpositie tot iedere luidspreker specificeert, wordt de vertragingstijd automatisch berekend en ingesteld.
1 Bepaal het midden van de huidige ingestelde luisterpositie als referentiepunt. 2 Meet de afstanden vanaf het referentiepunt tot de luidsprekers. 3 Bereken de verschillen tussen de afstand tot de verste luidspreker (achterluidspreker) en de andere luidsprekers. 4 Stel [DISTANCE] op de waarde die in stap 3 is berekend voor iedere luidspreker in. 5 Stel [GAIN] voor de iedere luidspreker in.
Voorbeeld: Wanneer [FRONT ALL] als luisterpositie is gekozen
*1 Kies de luidspreker alvorens een instelling te maken:
Indien 2-weg crossover is gekozen:
[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]:
- U kunt [REAR LEFT], [REAR RIGHT] en [SUBWOOFER] alleen kiezen indien een andere instelling dan [NONE] is gekozen voor [REAR] en [SUBWOOFER] van [SPEAKER SIZE]. (Pagina 23)
Indien 3-weg crossover is gekozen:
[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]:
- U kunt [WOOFER] alleen kiezen indien een andere instelling dan [NONE] is gekozen voor [WOOFER] van [SPEAKER SIZE]. (Pagina 24)
*2 Verschijnt uitsluitend wanneer [X 'OVERTYPE] op [2-WAY] is gesteld (pagina 21) en een andere instelling dan [NONE] is gekozen voor [REAR] van [SPEAKER SIZE]. (Pagina 23)
DISPLAY-INSTELLINGEN
Zone-identificatie voor helderheidsinstellingen
Zone-identificatie voor kleurinstellingen
1 Houd even ingedrukt. 2 Voer 'Selecteer een onderdeel (pagina 3 of 4)' uit om een onderdeel (zie de volgende tabel) te selecteren. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Druk op om te verlaten.
Druk op Q/∅ om naar het voorgaande instelonderdeel terug te keren.
Basisinstelling: [XX]
| [DISPLAY] |
| [DIMMER] | De verlichting wordt gedimd.[OFF]: De dimmer wordt uitgeschakeld. De helderheid verandert naar de [DAY] instelling.[ON]: De dimmer wordt ingeschakeld. De helderheid verandert naar de [NIGHT] instelling.(Zie "BRIGHTNESS" hieronder.)[DIMMER TIME]: Stel de start- en stoptijd voor de dimmer in.1 Voer 'Select teer een onderdeel (pagina 3 of 4)' uit orn de [ON]-tijd aan te passen.2 Voer 'Select teer een onderdeel (pagina 3 of 4)' uit orn de [OFF]-tijd aan te passen.(Basisinstelling: [ON]: [18:00] ; [OFF]: [6:00])[DIMMER AUTO]: De dimmer wordt automatisch in- en uitgeschakeld wanneer u de koplampen van de auto uit- en inschakelt.*1 |
| [BRIGHTNESS] | Stel de helderheid voor het display en de toetsen voor dag en nacht afzonderlijk in.1 [DAY]/[NIGHT]: Kies dag of nacht.2 Kies een zone. (Zie de afbeelding in de linkerkolom.)3 [LEVEL 00] tot [LEVEL 31]: Stel het helderheidsniveau in. |
| [TEXT SCROLL]*2 | [SCROLL ONCE]: Eenmaal rollend tonen van de display-informatie. ;[SCROLL AUTO]: Het rollen van tekst wordt herhaald met intervallen van 5 seconden. ; [SCROLL OFF]: Geannuleerd. |
| [FORMAT]*3 | KD-T801BT/KD-T7098T:De onderstaande informatie wordt getoond op het aanvullende beeldscherm wanneer het Bluetooth-apparaat is verbonden. (Pagina 29)[BATT/SIGNAL]: Toont de sterkte van batterij en het signaal. ; [DATE]: Toont de datum. |
*1 Het verlichtingsdraad moet worden verbonden. (Pagina 35) *2 Bepaalde tekens en symbolen worden niet juist getoond of er verschijnt een blanco voor in de plaats. *3 De functionaliteit is afhankelijk van het soort telefoon.
DISPLAY-INSTELLINGEN
| [COLOR] (voor KD-T801BT/KD-T709BT: Alleen symbolische toets) |
| [PRESET] | Kies een verlichtingskleur voor de symbolische toets. (Zie de albeelding op pagina 26.)• [COLOR 01] tot [COLOR 49]• [USER]: De kleur die u voor [DAY COLOR] of [NIGHT COLOR] heeft gemaakt, wordt getoond.• [COLOR FLOW01] tot [COLOR FLOW03]: De kleur verandert bij de verschillende snelheden.• Vooraf ingestelde kleur: [CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET] |
| [DAY COLOR] | Leg uw eigen kleuren voor dag en nacht voor de verlichting van de symbolische toets vast.1 [RED]/[GREEN]/[BLUE]: Kies een primaire kleur.2 [00] tot [31]: Kies het niveau.Herhaal stappen 1 en 2 voor alle primaire kleuren. |
| [NIGHT COLOR] |
| [MENU COLOR] | [ON]: De verlichtingskleur van de symbolische knop verandert in witte kleur wanneer instellingen worden uitgevoerd op menu- en lijstzoekopdrachten, behalve in de kleurinstellingsmodus. ;[OFF]: Goannuleerd. |
TERREFERENTIE
Onderhoud
Reinigen van het toestel
Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.
Reinigen van de aansluitingen
Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje. Zorg ervoor dat u de stekker niet beschadigt.
Meer over discs
- Raak het opnameoppervlak van een disc niet aan.
- Plak geen plakband e.d. op een disc en gebruik geen disc waar plakband e.d. op geplakt is.
- Gebruik geen toebehoren of hulpstukken voor discs.
- Veeg vanuit het midden van de disc naar de rand.
- Reinig discs met een droge siliconen of zachte doek. Gebruik geen oplosmiddelen.
- Verwijder een cd in horizontale richting uit het apparaat.
- Verwijder bramen van het middengat en de discrand alvorens een disc te plaatsen.
Voor de: — Een lijst met de laatste firmware-updates en compatibele onderdelen
— Originele app van JVC
— Andere actuele informatie
Ga naar .
Algemeen
- Dit toestel kan alleen de volgende CD's afspelen:
- DualDisc-weergave: De niet-DVD-kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio"-standaard. Het gebruik van de niet-DVD-kant van een "DualDisc" met dit toestel wordt afgeraden.
- Ga voor gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden naar .
TER REFERENTIE
Afspeelbare bestanden
- Afspeelbaar audiobestand: Voor disc:
KD-T801BT: MP3 (.mp3), WMA (.wma), AAC (.aac)
KD-T709BT/KD-T706BT/KD-T702BT: MP3 (.mp3), WMA (.wma)
Voor USB-massaopslagklasse-apparaat:
KD-T801BT: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a),
WAV (.wav),
KD-T709BT/KD-T706BT/KD-T702BT: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
- Afspeelbare diskmedia: CD-R/CD-RW/CD-ROM
- Bestandsformaat afspeelbare disc: ISO 9660 Level 1/2, Joliet, Lange bestandsnaam
- Bestandssysteem van afspeelbaar USB-apparaat: FAT12, FAT16, FAT32
Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen ze mogelijk niet worden afgespeeld, afhankelijk van de typen of condities van media of apparaten.
AAC-bestanden (.m4a) op een door iTunes gecodeerde CD kunnen niet worden afgespeeld op dit toestel.
Ongeschikte discs
- Discs die niet rond zijn.
- Discs met kleuren op het opnameoppervlak en vuile discs.
- Opneembare/herschrijfbare discs die niet zijn afgerond.
- 8 cm CD. Het toestel kan defect raken wanneer u probeert deze met bijvoorbeeld een adapter te plaatsen.
Meer over USB-apparaten
- U kunt geen USB-apparaat via een USB-hub verbinden.
- Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben.
- Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1,5 A overschrijdt.
- Videobestanden van het "Videos" menu kunnen niet tijdens [HEAD MODE] worden doorlopen.
- De volgorde van liedjes op het keuzemenu van dit toestel is mogelijk anders dan de volgorde van de iPod/iPhone.
- U kunt de iPod niet bedienen wanneer "JVC" of √ op de iPod wordt weergegeven.
- Afhankelijk van de versie van het besturingssysteem van de iPod/iPhone, werken bepaalde functies mogelijk niet met dit toestel.
Meer over Android apparaten
- Dit toestel ondersteunt Android OS 4.1 en later.
- Bepaalde Android-apparaten (met OS 4.1 en later) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.
- Indien het Android-apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0.
Meer over Spotify
• De Spotify-toepassing ondersteunt:
- iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 of later)
- iPod touch (5e en 6e generatie)
- Android OS 4.0.3 of later
- Spotify is een service van derden en de specificaties zijn derhalve zonder voorafgaande kennisgeving wijzigbaar. Daarbij wordt compatibiliteit niet gegarandeerd en zijn sommige of alle services mogelijk niet beschikbaar.
- Sommige Spotify-functies kunnen niet worden gebruikt via dit toestel.
- Neem voor problemen met het gebruik van de toepassing contact op met Spotify op .
Meer over Bluetooth
- Bepaalde Bluetooth-apparatuur kan vanwege de Bluetooth-versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
- Dit toestel werkt mogelijk niet met bepaalde Bluetooth-apparatuur.
- De signaalcondities verschillen afhankelijk van de omgeving.
TERREFERENTIE
Door iedere druk op verandert de display-informatie.
- Indien er geen informatie beschikbaar is of niet is opgenomen, verschijnt "NO TEXT", "NO NAME", of een andere melding (bijvoorbeeld zendernaam) of het is leeg.
KD-T801BT/KD-T709BT:
*1 De datum wordt vervangen door de batterij- en signaalsterkte van het verbonden Bluetooth-apparaat als [FORMAT] wordt ingesteld op [BATT/SIGNAL]. (Pagina 26)
| Bronnaam Displaygegevens: Hoofd (aanvullend) |
| FM of AM Frequentie (Datum) | →Frequentie (Datum) met muzieksynchronisatie-effect*2→terug naar het begin |
| Alleen voor FM Radio Data Systeem-zenders:Stationsnaam/Programmatype (Datum)→Stationsnaam/Programmatype (Datum) met muzieksynchronisatie-effect*2→Radiotekst (Datum)→Radiotekst+ (Radiotekst+)→Titel van lied (Artiest)→Titel van lied (Datum)→Frequentie (Datum)→terug naar het begin |
| Bronnaam Displaygegevens: | Hoofd (aanvullend) |
| CD of USB Voor CD-DA: | Titel van nummer (Artiest) ➔ Titel van nummer (Artiest) metmuzieksynchronisatie-effect*2 ➔ Titel van nummer (Disctitel) ➔Titelvan nummer (Datum) ➔ Weergavetijd (Datum) ➔ terug naar het begin |
| Voor een MP3/WMA/AAC/WAV/FLAC-bestand:Titel van lied (Artiest) ➔ Titel van lied (Artiest) metmuzieksynchronisatie-effect*2 ➔ Titel van lied (Albumtitel) ➔Titelvan lied (Datum) ➔ Naarn van bestand (Naarn van map) ➔Naarn vanbestand (Datum) ➔ Weergavetijd (Datum) ➔ terug naar het begin |
| iPod USB/iPod BT | Indien [HEAD MODE] is gekozen (pagina 9):Titel van lied (Artiest) ➔ Titel van lied (Artiest) metmuzieksynchronisatie-effect*2 ➔ Titel van lied (Albumtitel) ➔Titel vanlied (Datum) ➔ Weergavetijd (Datum) ➔ terug naar het begin |
| ANDROID | Bronnaam (Datum) ➔ Bronnaam (Datum) met muzieksynchronisatie-effect*2 ➔ terug naar het begin |
| SPOTIFY/SPOTIFY BT | Contexttitel (Datum) ➔ Contexttitel (Datum) metmuzieksynchronisatie-effect*2 ➔ Titel van lied (Artiest) ➔Titel vanlied (Albumtitel) ➔ Titel van lied (Datum) ➔Weergavetijd (Datum) ➔terug naar het begin |
| BT AUDIO | Titel van lied (Artiest) ➔ Titel van lied (Artiest) metmuzieksynchronisatie-effect*2 ➔ Titel van lied (Albumtitel) ➔Titel vanlied (Datum) ➔ Weergavetijd (Datum) ➔ terug naar het begin |
| AUX | Bronnaam (Datum) ➔ Bronnaam (Datum) met muzieksynchronisatie-effect*2 ➔ terug naar het begin |
*2 Tijdens het muzieksynchronisatie-effect verandert de verlichtingskleur of het helderheidsniveau van de symbolische knop en wordt deze gesynchroniseerd met het muziekniveau (afhankelijk van de kleurinstelling gemaakt voor [PRESET] op pagina 27).
TERREFERENTIE
KD-1706BT/KD-1702BT:
BronnaamDisplaygegevens:Hoofd
| FM of AM Frequentie | →Frequentie met muzieksynchronisatie-effect* →lok → terug naar het begin |
| Alleen voor FM Radio Data Systeem zenders:Stationsnaam/Programmatype→ Stationsnaam/Programmatypemet muzieksynchronisatie-effect*→Radiotekst→Radiotekst+→Radiotekst+ titel van lied/Radiotekst+ artiest→Frequentie→Klok→ terug naar het begin |
| CD of USB Voor CD-DA: | Disclitel/Artiest→Disclitel/Artiest met muzieksynchronisatie-effect*→Titel van nummer/Artiest→Weergavetijd→Klok → terug naar het begin |
| Voor een MP3/WMA/WAV/FLAC-bestand:Titel van lied/Artiest→Titel van lied/Artiest met muzieksynchronisatie-effect*→Albumtitel/Artiest→kaam van map→Naam van bestand→Weergavetijd→Klok→ terug naar het begin |
| ANDROID Bronnaam | →Bronnaam met muzieksynchronisatie-effect*→lok→ terug naar het begin |
| BronnaamDisplaygegevens:Hoofd |
| SPOTIFY/SPOTIFY BT Contexttitel | → Contexttitel met muzieksynchronisatie-effect* Titel van lied→ Artiest → Albumtitel → Weergavetijd → Klok → terug naar het begin |
| BT AUDIO Titel van lied/Artiest | → Titel van lied/Artiest met muzieksynchronisatie-effect* → Albumtitel/Artiest → Weergavetijd → Klok → terug naar het begin |
| AUX Bronnaam | → Bronnaam met muzieksynchronisatie-effect* → Klok → terug naar het begin |
* Tijdens het muzieksynchronisatie-effect wordt het helderheidsniveau van de knoppen gewijzigd en gesynchroniseerd met het muziekniveau.
| Symptoom Oplossing |
| Algemeen | Geen geluid. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen. |
| "MISWIRING CHECK WIRING THEN PWR ON" verschijnt. | Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in. |
| "PROTECTING SEND SERVICE" verschijnt. | Breng het toestel naar de dichtstbijzijnde reparatieservice. |
| Bron kan niet worden gekozen. | Controleer [SOURCE SELECT] instelling. (Pagina 5) |
| Receiver werkt helemaal niet. | Stel het toestel terug. (Pagina 3 of 4) |
| Juiste tekens worden niet getoond. | • Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen.• Afhankelijk van de gekozen displaytaal (pagina 6), worden bepaalde tekens mogelijk niet juist getoond. |
| Radio | • Ontvangst van radio-uitzendingen is slecht.• Statische ruis tijdens het luisteren naar de radio. | Sluit de antenne goed aan. |
| CD/USB/iPod | Disc kan niet worden uitgeworpen. | Houd ▲ even ingedrukt om de disc geforceerd uit te werpen. Let op dat de disc niet valt na het uitwerpen. |
| U hoort ruis. Ga naar een ander nummer of plaats een andere disc. |
| "IN DISC" wordt weergegeven en de schijf kan niet worden uitgeworpen. | Controleer alvorens de disc uit te werpen dat de lade niet door iets wordt geblokkeerd. |
| "PLEASE EJECT" verschijnt. | Druk op ▲ en plaats de disc vervolgens juist. |
| De weergavevolgorde is anders. | De afspeelvolgorde wordt bepaald door de volgorde waarin de bestanden zijn opgenomen (schijf) of de bestandsnaam (USB). |
| Verstreken tijd is niet correct. | Dit is afhankelijk van het opnameproces (schijf/USB). |
| Symptoom Oplossing |
| CD/USB/iPod | "NOT SUPPORT" verschijnt en het track wordt overgeslagen. | Controleer of het track van een afspeelbaar formaat is.(Pagina 27, 28) |
| "READING" blijft knipperen. • Gebruik niet te veel niveau's en mappen.Plaats de schijf opnieuw of plaats het apparaat (USB/iPod/iPhone) opnieuw. |
| "UNSUPPORTED DEVICE" verschijnt. | • Controleer of het aangesloten USB-apparaat met dit toestel compatibel is en of de bestandssystemen het vereiste formaat hebben. (Pagina 27, 28)• Bevestig het apparaat USB weer. |
| "UNRESPONSIVE DEVICE" verschijnt. | Controleer of het USB-apparaat juist functioneert en verbind deze opnieuw. |
| "USB HUB IS NOT SUPPORTED" verschijnt. | Dit toestel ondersteunt geen USB-apparaat dat via een USB-hub is verbonden. |
| "CANNOT PLAY" verschijnt. | Verbind een USB-apparaat dat afspeelbare audiobestanden heeft. |
| • De bron wijzigt niet naar "USB" als u een USB-apparaat aansluit terwijl u naar een andere bron luistert.• "USB ERROR" verschijnt. | De USB-poort trekt meer stroom dan de ontwerplimiet.Schakel de stroom uit en koppel het USB-apparaat af. Schakel vervolgens de stroom in en sluit het USB-apparaat weer aan.Als dit het probleem niet oplost, schakel de stroom dan uit en in (of reset het toestel), voordat u een ander USB-apparaat aansluit. |
| De iPod/iPhone kan niet worden ingeschakeld of werkt niet. | • Controleer de verbinding tussen dit toestel en de iPod/iPhone.• Ontkoppel en reset de iPod/iPhone middels een harde reset. |
| "LOADING" verschijnt wanneer u de zoekfunctie activeert door een druk opQ/Q | Dit toestel is de iPod/iPhone muzieklijst nog aan het maken.Het laden duurt even. Probeer later nogmaals. |
| "NO DISC" Plaats een afspeelbare disc in de lade. |
| "NO DEVICE" | Sluit een apparaat (USB/iPod/iPhone) aan en wijzig de bron weer in USB/iPod/iPhone. |
OPLOSSEN VAN PROBLEMEN
| Symptoom Oplossing |
| ANDROID | • Geen geluid tijdens woergave.• Geluid wordt alleen via Android apparaat uitgestuurd. | • Verbind het Android apparaat opnieuw.• Start een willekcurige mediaplayer-app op het Android-apparaat en start het afspelen.• Start de huidige mediaspeler-app opnieuw of gebruik een andere mediaspeler-app.• Start het Android apparaat opnieuw op.• Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden.(Pagina 28)• Als verbinding via USB niet werkt, verbind het Android-apparaat dan via Bluetooth of via de aux ingang. |
| "NO DEVICE" of "READING" blijft knipperen. | • Verbind het Android apparaat opnieuw.• Als verbinding via USB niet werkt, verbind het Android-apparaat dan via Bluetooth of via de aux ingang. |
| Weergave wordt onderbroken of het geluid slaat over. | Schakel de energiebesparingsfunctie op het Android apparaat uit. |
| "CANNOT PLAY" • Controleer dat het Android apparaat geschikte audiobestanden heeft.• Verbind het Android apparaat opnieuw.• Start het Android apparaat opnieuw op. |
| Spotify | "DISCONNECTED" USB is afgekoppeld van het hoofdtoestel. Zorg dat het apparaat juist is verbonden via USB. |
| "CONNECTING" • Verbonden via USB-poort: Het apparaat is verbonden met het hoofdtoestel. Een moment geduld.• Verbonden via Bluetooth: Geen Bluetooth-verbinding.Controlcer de Bluetooth-verbinding en zorg dat het apparaat en het toestel gekoppeld en verbonden zijn. |
| Symptoom Oplossing |
| Spotify | “CHECK APP” De Spotify-toepassing is niet juist verbonden of de gebruiker is niet aangemeld. Sluit de Spotify-app af en start hem opnieuw.Log vervolgens in uw Spotify-account in. |
| Bluetooth® | Geen Bluetooth apparaat herkend.Zock nogmaals met de Bluetooth apparatuur.Stel het toestel terug. (Pagina 3 of 4) |
| Koppelen onmogelijk. • Controleer dat u dezelfde PIN-code heeft ingevoerd voor het toestel en het Bluetooth apparaat.Wis de koppelingsinformatic van zowel het toestel als het Bluetooth apparaat en koppel vervolgens opnieuw. (Pagina 12) |
| Echo of ruis tijdens een telefoongesprek.Verander de positie van de microfoon. (Pagina 12)Controleer dd[ECHO CANCEL] instelling. (Pagina 14) |
| Kwaliteit van het geluid van de telefoon is slecht.Zorg dat de afstand tussen het toestel en de Bluetooth apparatuur korter is.Rijd de auto naar een plaats waar de signaalontvangst beter is. |
| Bellen met sternherkenning werkt niet.Gebruik de sternherkenning voor het bellen op een stillere plaats.Spreek dichter bij de microfoon in.Gebruik dezelfde stem als de stem die voor de geregistreerde sterntag werd gebruikt. |
| Geluid wordt onderbroken tijdens weergave van een Bluetooth audiospeler.Zorg dat de afstand tussen het toestel en de Bluetooth audiospeler korter is.Schakel het toestel even uit en dan weer in en verbind opnieuw.Andere Bluetooth apparaten proberen mogelijk een verbinding met het toestel te maken. |
| De verbonden Bluetooth audiospeler kan niet worden bediend.Controleer of de verbonden Bluetooth audiospeler geschikt is voor Audio/Video Remote Control Profile (AVRCP). (Zie de handleiding van de audiospeler.)Ontkoppel en verbind de Bluetooth speler opnieuw. |
OPLOSSEN VAN PROBLEMEN
| Symptoom Oplossing |
| Bluetooth® | “PLEASE WAIT” Het toestel maakt voorbereiding voor gebruik van de Bluetooth functie. Indien de medodeling niet verdwijnt, schakel het toestel dan even uit en weer in en verbind het apparaat opnieuw. |
| “NOT SUPPORT” De verbonden telefoon is niet voor stemherkenning of het versturen van het telefoonboek geschikt. |
| “NO ENTRY”/“NO PAIR” Er is geen geregistreerd apparaat verbonden/gevonden via Bluetooth. |
| “ERROR” Voer de procedure nogmaals uit. Indien “ERROR” weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is. |
| “NO INFO”/“NO DATA” Het Bluetooth apparaat kan geen contactinformatie krijgen. |
| “H/W ERROR” Stel het toestel terug en probeer opnieuw. Raadpleeg het dichtstbijzijnde onderhoudscentrum als “H/W ERROR” niet verdwijnt. |
| “SWITCHING NG” De aangesloten telefoons ondersteunen mogelijk niet de telefoonwisselfunctie. |
| De Bluetooth-verbinding tussen het Bluetooth-apparaat en het apparaat is instabiel. Verwijder het ongebruikte geregistreerde Bluetooth-apparaat van het apparaat. (Pagina 16). |
Stel het toestel terug indien u nog steeds problemen heeft.
(Pagina 3 of 4)
INSTALLEREN/VERBINDEN
⚠ Waarschuwing
- Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.
- Ontkoppel de negatieve pool van de accu alvorens te verbinden en te monteren.
- Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.
- Om kortsluiting te voorkomen:
— Isoleer niet-verbonden draden met isolatieband.
- Aard dit toestel beslist op het autochassis na het monteren.
- Zet de draden vast met draadklemmen en wikkel isolatietape om de draden die in contact komen met metalen onderdelen, om de draden te beschermen.
▲ Voorzorgen
- Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
- Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
- Verbind de draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.
- Verbind luidsprekers met een maximaal vermogen van meer dan 50 W. Indien het maximale vermogen van de luidsprekers lager dan 50 W is, moet u ter bescherming van de luidsprekers de [AMP GAIN] instelling veranderen. (Pagina 21)
- Monteer het toestel met een kleinere hoek dan 30°.
- Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt gelijkstroom en door de contactsleutel wordt in- en uitgeschakeld.
- Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
- Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
- Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.
INSTALLEREN/VERBINDEN
Onderdelenlijst voor het installeren
(A) Voorpaneel (×1)
(B) Sierplaat (×1)
(C) Bevestigingshuls (×1)
(D) Bedradingsbundel (×1)
(E) Verwijdersleutel (×2)
Basisprocedure
1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de aansluiting van de auto-accu. 2 Verbind de draden juist. Zie "Verbinden van draden" op pagina 35. 3 Installeer het toestel in de auto. Zie "Installeren van het toestel (in-dashboard montage)". 4 Verbind de aansluiting van de auto-accu. 5 Druk op bronknop om het toestel in te schakelen. 6 Verwijder het voorpaneel en stel het toestel binnen 5 seconden terug. (Pagina 3 of 4)
Installeren van het toestel (in-dashboard montage)
1 Verwijder de bevestigingshuls en sierplaat van het toestel. 2 Breng de gaten in het apparaat (beide kanten) in lijn met de bevestigingsbeugel van de auto en zet het apparaat met schroeven (los verkrijgbaar) vast.
Gebruik alleen de gespecificeerde schroeven. Het gebruik van verkeerde schroeven kan het toestel beschadigen.
Verwijderen van het toestel installeren
TECHNISCHE GEGEVENS
| Tuner | FM Frequentiebereik 87,5 MHz — 108,0 MHz (50 kHz stappen) |
| Bruikbare gevoeligheid (S/R = 26 dB) 0,71 μV/75 Ω (8,2 dB2) |
| Onderdrukkingsgevoeligheid (DIN S/R = 46 dB) | 2,0 μV/75 Ω |
| Frequentieweergave (±3 dB) 30 Hz — 15 kHz |
| Signaal/ruisverhouding (MONO) 64 dB |
| Stereoscheiding (1 kHz) 40 dB |
| AM (MW) | Frequentiebereik 531 kHz — 1 611 kHz (9 kHz stappen) |
| Bruikbare gevoeligheid (S/R = 20 dB) 28,2 μV (29 dBμ) |
| AM (LW) | Frequentiebereik 153 kHz — 279 kHz (9 kHz stappen) |
| Bruikbare gevoeligheid (S/R = 20 dB) 50 μV (33,9 dBμ) |
| CD-speler | Laserdiode GaAlAs |
| Digital filter (D/A) 8 keer oversampling |
| Rotatiesnelheid 500 rpm — 200 rpm (CLV) |
| Wow & flutter Onder meetbare limiet |
| Frequentieweergave (±1 dB) 20 Hz — 20 kHz |
| Totale harmonische vervorming (1 kHz) 0,01 % |
| Signaal/ruisverhouding (1 kHz) | 97 dB |
| Dynamisch bereik | 92 dB |
| Kanaalscheiding | 90 dB |
| MP3-decodering | Conform MPEG-1/2 Audio Layer-3 |
| WMA-decodering | Compatibel met Windows Media Audio |
| AAC-decodering | AAC-LC"aac"-bestanden (voor KD-T801BT) |
| USB | USB-standaard | USB 1.1, USB 2.0 (Volledige snelheid) |
| Compatibele apparatuur | Mass storage class |
| Bestandindeling | FAT12/16/32 |
| Maximale tocvocrstroom | 5 V gelijkstroom=1,5 A |
| Digitale filter (D/A)-converter | 24 Bit |
| Frequentieweergave ( ± 1 dB) 20 Hz — 20 kHz |
| Signaal/ruisverhouding (1 kHz) | 97 dB |
| Dynamisch bereik | 93 dB |
| Kanaalscheiding | 92 dB |
| MP3-decodering | Conform MPEG-1/2 Audio Layer-3 |
| WMA-decodering | Compatibel metWindows Media Audio |
| AAC-decodering | AAC-LC."aac","m4a"-bestanden (voor KD-T801BT) |
| WAV-decodering | Lineair PCM |
| FLAC-decodering | FLAC-bestand, maximaal 24 bit/96 kHz |
| Aux | Frequentieweergave ( ± 3 dB) 20 Hz — 20 kHz |
| Maximale ingangsspanning | 1 000 mV |
| Ingangsimpedantie | 30 k Ω |
TECHNISCHE GEGEVENS
| Bluetooth | Versie Bluetooth 3.0 |
| Frequentiebereik 2,402 GHz — 2,480 GHz |
| RF-uitgangsvermogen (E.I.R.P.) +4 dBm (MAX), vermogensklasse 2 |
| Maximaal communicatiebereik Ongeveer 10 meter zichtveld (32,8 voct) |
| Koppelen SSP (Secure Simple Pairing) |
| Profiel HFP1.6 (Hands-Free Profile) | A2DP (Advanced Audio Distribution Profile)AVRCP1.5 (Audio/Video Remote Control Profile)PBAP (Phonebook Access Profile)SPP (Serial Port Profile) |
| Audio | Maximaal uitgangsvermogen 50 W × 4 of | 50 W × 2 + 50 W × 1 (subwoofer = 4 Ω) |
| Volledig bandbreedte-vermogen (met minder dan 1 % THV) | 22 W × 4 |
| Luidsprekerimpedantie 4 Ω — 8 Ω |
| Preout-niveau/belasting (CD/USB) 2 500 mV/10 kΩ last |
| Preout-impedantie ≤ 600 Ω |
| Algemeen | Bedrijfsvoltage | 12 V | gelijkstroom-autoaccu |
| Installatie-afmetingen (B × H × D) | 182 mm × 53 mm × 156 mm | |
| Nettogewicht (inclusief sierplaat, bevestigingshuls) | 1,2 kg | |
Zonder voorafgaande kennisgeving wijzigbaar.
