Technische specificaties	Draadloze schroevendraaier PARKSIDE PABSS 3 6 Li, spanning 3,6 V, batterijcapaciteit 1,5 Ah, maximaal koppel 5 Nm, onbelast toerental 200 tpm.
Gebruik	Ideaal voor het schroeven in hout, kunststof en lichte metalen. Ergonomisch ontwerp voor langdurig gebruikscomfort.
Onderhoud en reparatie	Controleer regelmatig de staat van de batterij en accessoires. Reinig het apparaat na gebruik om de levensduur te verlengen.
Veiligheid	Draag een veiligheidsbril tijdens gebruik. Stel de batterij niet bloot aan extreme temperaturen. Buiten bereik van kinderen houden.
Algemene informatie	Licht en compact product, ideaal voor doe-het-zelf klussen thuis. 3 jaar garantie onder aankoopvoorwaarden.

Veelgestelde vragen - PABSS 3 6 Li PARKSIDE

Hoe laad ik de batterij van de PARKSIDE PABSS 3 6 Li schroevendraaier op?

Om de batterij op te laden, plaatst u deze in de meegeleverde oplader en sluit u de oplader aan op een stopcontact. De laadindicator gaat branden om aan te geven dat de batterij wordt opgeladen.

Wat is de capaciteit van de batterij van de PARKSIDE PABSS 3 6 Li schroevendraaier?

De PARKSIDE PABSS 3 6 Li schroevendraaier is uitgerust met een batterij van 1,5 Ah.

Hoe verander ik de draairichting van de schroevendraaier?

Om de draairichting te veranderen, gebruikt u de draaischakelaar aan de zijkant van de schroevendraaier. Druk eenvoudig op de knop om te wisselen tussen rechts- en linksom draaien.

De schroevendraaier werkt niet, wat moet ik doen?

Controleer eerst of de batterij correct is opgeladen. Als de batterij is opgeladen en de schroevendraaier werkt nog steeds niet, zorg er dan voor dat de boorkop goed vastzit en dat er geen blokkades zijn.

Hoe stel ik het koppel van de schroevendraaier in?

U kunt het koppel instellen door de instelring net boven de boorkop te draaien. Kies het koppelniveau dat geschikt is voor uw taak.

Is de PARKSIDE PABSS 3 6 Li schroevendraaier geschikt om in harde materialen te boren?

De PARKSIDE PABSS 3 6 Li schroevendraaier is voornamelijk ontworpen voor schroeven en boren in lichte materialen. Voor hardere materialen wordt het aanbevolen een klopboormachine te gebruiken.

Wat is de garantie op de PARKSIDE PABSS 3 6 Li schroevendraaier?

De PARKSIDE PABSS 3 6 Li schroevendraaier wordt doorgaans geleverd met een garantie van 3 jaar, maar dit kan variebren afhankelijk van de verkoper.

Hoe maak en onderhoud ik mijn schroevendraaier?

Reinig uw schroevendraaier met een zachte, droge doek. Vermijd het gebruik van schurende reinigingsmiddelen. Controleer regelmatig de boorkop en zorg dat deze goed functioneert.

GEBRUIKSAANWIJZING PABSS 3 6 Li PARKSIDE

Bedienings-enveilgheidsinstructies

new

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

1. Inleiding 47
2. Veiligheidsvoorschriften 47-51
3. Beschrijving van het toestel 51
4. Omvang van de levering 52
   5.Reglementair gebruik 52
   6.Technische gegevens 52
   7.Voor ingebruikneming 53
5. Bediening 53-54
6. Reiniqing, onderhoud en bestellen van wisselstukken . . . .55
7. Afvalverwijdering en recyclage 55
   11.Verklaring van Overeenstemming .56
   12.Garantiebewijs 57

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltekijk, enkel toegestaan mits uitrukkelijke toestemming van ISC GmbH.

Technische wijzigingen voorbehonden

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

1. Inleiding

Let op!

Bij het gebruik van gereedschappen dienen enkele veriligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleding/veiligheidsinstructies zorgvuldig door.Bewaar deze goed zodate u de informatatie op elk moment kurz terugvinden.Mocht u dit gereedschap aan andere Personen doorgeven, gelieve dan deze handleding/veiligheidsinstructies mee te geeven.Wij+zijn Niet aansprakelijk voor ongevallen of schade die te wijten zich aan nietaleving van deze handleding en van de veiligheidsinstructies.

2. Veiligheidsvoorschriften

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen.

Nalatigheden bij de inachtneming van de veiligheidsinstrumentes en aanwijzingen können elektrische schok, brand en/of zwareLetsels tot gevolg hebben.

Bewaar alle veiligheidsinstrumenties en aanwijzingen voor de toekomst.

Het in de veiligheidsinstrumenties gebruekte begrip "elektrisch materieel" heeft betrekking op elektrische gereedschappen die op elektrische stroom (met netkabel) en op accu (zonder netkabel) draaien.

1. Werkplaatsveiligheid

Hou uw werkplaats schoon en goed verlicht. Wanorde ofiet verlichte werkplaatsen kunnen ongelukkenveroorzaken.
Werk met dit toestel nicht in explosieve omgeving waarin brandbare vloeistoffen, gassen of stoffen aanwezigল.

Hou kinderen en andere personen tijdens het gebruik van het elektrische materieel weg.

Bij afleiding zou u de contrôle over het toestel+kunnen verliezen.

De netstekker van het toestel moet in de contactdoos passen. De stekker mag geenszins worden veranderd. Gebruik geen adapterstekkers samen met geaarde toestellen.

Onveranderde stekkers en passende contactdozen verminderen het risico van een elektrische schok.

Vermijdt lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingstoestellen, fornuizen en koelkasten.

Er bestaat verhoogd risico door elektrische schok als uw lichaam geaard is.

Stel het toestel Niet bloot aan regen of nattigheid.

Door binnendringen van water in een elektrisch materieel verhoegt het risico van een elektrische slag.

• Onttrek de kabel Niet aan zijn eigenlijke bestemming om het toestel te dragen, op te hangen of om de stekkeruit de contactdoos te verwijderen. Hou de kabel weg van把它, olie, scherpe kanten of bewogen componenten van het toestel.

Beschadigde of in de war gebrachte kabels verhogen het risico van een elektrische slag.

Indien u met elektrisch materieel in open lucht werkt, mag u enkel verlangkabels gebruiken die goedgekeurd+zijn om buiten te worden gebruikt.

Het gebruik van een voor buiten goedgekeurde verlangkabel verminder het risico van een elektrische schok.

Indien gebruikmaking van het elektrisch gereedschap in vochtige omgeving Niet te vermijden is dient u het gereedschap door een aardlekschakelaar te

NL

beveiligen.

Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3. VEILIGHEID VAN PERSONEN

Wees aandachtig, let op wat u doet en ga bij het gebruik van elektrisch materieel met verstand te werk. Gebruik het toestel Niet als u moe bent of onder de invloed bent van drugs, alcohol of geneesmiddelen.
Een moment van onoplettendheid bij het gebruik van elektrisch materieel kan zwaar letsel tot gevolg hebben.
Draag persoonlijke beschermingsmiddelen en.altijd een veiligheidsbril.
Het dragen van persoonlijke beschermingsmiddelen zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbeschermer, naargelang het type en het gebruik van het elektrische materieel, vermindert het risico van letsel.
Vermijdt elke onbedoelde inwerkingstelling van het gereedschap. Vergewis u er zich van dat het elektrisch gereedschapuitgeschakeld is voordat u het aansluit op de stroomtoevoer en/of de accu aansluit, het gereedschap in handen neemt of draagt.
Als u bij het dragen van het toestel de vinger op de schakelaar heeft of het toestel ingeschakeld op de stroomtoevoer aansluit kan dit ongelukken tot gevolg hebben.
Verwijder afstelgereedschap of sleutels alvorens het toestel in te schakelen.
Een gereedschap of sleutel die zich in een draaiende component van het toestel bevindt kan letsel tot gevolg hebben.
Vermijdt elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar.altijd uw evenwicht. Daardoor kunt u het toestel in onverwachtete situations beter controleren.
Draag de gespaste kleding. Draag geen wijde kleding of sieraden. Hou haar, kleding en handschoenen weg van bewogen componenten.

Losse kleding, sieraden of lang的那一 door bewogen componenten worden gegren.

Indien stofzuiginrichtingen en stofopvanginrichtingen können worden aangebracht, dient u er zich van te vergewissen dat deze aangesloten zijn en maar behoren worden gebruikt.

Gebruik van een stofafzuiiging kan bevaren door stof verminderen.

1. Gebruik en omgaan met elektrisch materieel

Overbelast uw gereedschap Niet. Gebruik voor uw werk steeds het elektrische materieel dat waarvoor bedoeld is.

Met het gepaste elektrische materieel werkkt u better en veiliger in het opgegeven vermogensgebied.

Gebruik geen elektrisch materieel waarvan de schakelaar defect is. Elektrisch materieel dat Niet meer kan worden in- of uitgeschakeld is gevaarlijk en moet worden hersteld.

Verwijder de stekker uit de contactdoos en/of verwijder de accu voordat u het gereedschap afstelt, van accessoires verwisselt of het gereedschap wegbergt.

Deze voorzorgsmaatregel voorkomt het onbedoeld starten van het toestel.

Bewaar Niet gebrukt elektrisch materieel buiten bereik van kinderen. Laat het toestel Niet door personen gebruiken die met dit toestel Niet vertrouwd zijn of deze instructies Niet hebben gelezen.

Elektrisch materieel is gevaarlijk als het door onervaren Personen worden gebruikt.

Onderhoudt het toestel zorgvuldig. Controller of bewegende componenten perfect werken en nicht klem zitten, of stukken gebroken of beschadigd zich zDat het toestel Nieteer aan behoren kan werken. Laat beschadigde onderdelen herstellen voordat u het toestel opnieuw gebruikt.

Vele ongelukken zijn te wijten aan slecht onderhonden elektrisch materieel.

Hou uw snijgereedschap scherp en schoon.
Zorgvuldig onderhonden snijgereedschap met scherpe snijkanten gaat minder vaak klem gaan zitten en is gemakkelijker te leiden.
- Gebruik het elektrisch materieel, accessoires, inzetgereedschappen enz. conform de aanwijzingen. Hou rekening met de werkomstandigheden en de te verrichten activiteit.
Het gebruik van elektrisch materieel voor andere toepassingen dan voorzien door de fabrikant kan gevaarlijke situatuies tot gezolg hebben.
5. Gebruik en omgaan met het accugereedschap
Vergewis u ervan dat het toesteluitgeschakeld is voordat u de accuinzet. Het inzetten van een accu inelektrisch materieel dat ingeschakeld is kan ongelukken tot gevolg hebben.
Laad de accu's slechts in laadtoestellen die door de fabrikant worden aanbevolen. Voor een lader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's worden gebruikt.
- Gebruik in het elektrische gereedschap alleen de accu's die ervoor zijn voorzien. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.
Hou de Niet gebruikte accu weg van paperclips, muntstukken, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een overbrugging van de contacten zonden hunven zeroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistofuit de accu ontsnappen. Vermijd ermee in contact te komen. Bij toevalig contact met water afspoelen. Mocht de vloeistof in de ogen terecht komen dient u zich bovendien onder doktersbehandeling te stellen. Ontsnappende accuvloeistof kan huidirritaties of brandwonden veroorzaken.

6. SERVICE

Laat uw toestel enkel door gekwalificeerd vakpersoneel en enkel met originele wisselstukken herstellen. Zodoende is verzekerd dat deeiligheid van het toestel blijf beholden.

Bijzondere verilgheidsvoorschriften

Wij besteden de grootste zorgvuldigheid aan de opbouw van elke.Accupack teneinde accu's van maximale energiedichtheid, duurzaamheid en veiligheid aan u te konnen bezorgen.De accucellen beschikken overeertraps veiligheidsinrichtingen.Elke individuelle cel wordt eerst geformateerd enhaar elektrische karakteristieken worden opgenomen.Deze gegevens worden verrolgens gebruikt om de bestmogelijkce accupack's te konnen groeperen.Ondanks alle veiligheidsmaatregelen is bij het omgaan met accu's steeds omzichtigheid geboden. Voor een veilig bedrijf dienen de volgende punten zeker in acht te worden genennen. Een veilig bedrijf is slechts met onbeschadigde cellen verzekerd! Door een verkeerde hantering wordt schade aan de cellen berokkend.

LET OP! Analyses bevestigen dat grof verkeerd gebruik en verkeerd onderhoud de hoofdoorzaak�oor zijk voor schade veroorzaakt door accu's met sterk vermogen.

Aanwijzingen omtrent de accu

Het accupack van het accu toestel is bij de levering Niet geladen. De accu moet dus worden opgeladen alvorens u het toestel voor de eerste keer in gebruik neemt.
Voor een optimale accucapaciteit dient u diepe ontladingscycli te vermijden! Laad uw accu vaak op.
Berg uw accu op een koele plaats, liefst bij 15^ en minstens 40% geladen.
Lithium-ion-accu's zijn onderhevig aan\ natuurlijke veroudering. De accu要去 ten\ laatste worden verrangen als seinen vermogen\ slechts nog overeenkomt met 80% van het\ vermogen in de neue toestand!\ Verzwakte cellen in een verouderde\ accupack�ijn Niet meer opgewassen gegen

NL

de hoge prestatievereisten en beteken bijgevolg een veiligheidsrisico.

Verbruekte accu's nicht in het open vuur gooien. Explosiegevaar!
Accu Niet ontsteken of blootstellen aan verbranding.

Accu's Niet diep ontladen!

Door diepe ontlading wordt schade berokkend aan de accucellen. De vaakst voorkomende oorzaak voor diepe ontlading van accurpacks is het langdurig opbergen of Niet-gebruik van gedeeltekontladen accu's. Stop met de accu te werken zodra de capaciteit duidelijk achteruitgaat of als de veilighheidselektronica reageert. Berg de accu pas nadat hij helemaal opgeladen is.

Accu's of het toestel beschermen gegen overbelasting!

Overbelasting leidt snel tot oververhitting en beschadiging van de cellen binnen in het accuhuis zonder dat men de oververhitting buiten waarneemt.

Vermijd beschadigingen en stoten!
Vervang onmiddelfijk elke accu die per ongeluk vanaf een hoogte vaneer dan een meter waar beneden is gevalen of die blotgesteld was aan hevige stoten ook al is hetuis van de accupack blijbaar onbeschadigd. De accucellen binnenin konnen ernstige schade hebben opgelopen. Gelieve hieromtrent ook de informatie omtrent de verwijdering van afgedankte accu's in ache te nemen.
Bij overbelasting en oververhitting worden het toestel om veiligheidsredenenuitgeschakeld door de geintegreerdeveiligheidsuitschakeling.Let op! Bedien Niet meer de AAN/UIT-schakelaar als deveiligheidsuitschakeling het toestel heeftuitgeschakeld.Daardoor kan schade aan de accu worden berokkend.
- Gebruik enkel originele accu's. Het gebruik van andere accu's kan leiden tot letsel, explosie en brandgevaar.

Aanwijzingen omtrent het laadtoestel en het laden

Neem de gegevens in acht die vermeld staan op het kenplaatje van de lader. Sluit de lader enkel aan op de netspanning vermeld op het kenplaatje.
- Bescherm de lader en de kabel gegen beschadiging en scherpe kanten. Beschadigde kabels dienen onmiddelijk door een elektrovakman te worden verrangen.
De lader is nicht bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die Niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun verilgheid of die hen aanwijst, hoe het toestel moet worden gebruikt.
Op kinderen moet toezicht worden gehonden om te voorkomen dat ze dichtbij het toestel spelen.
- Geen beschadigde laadtoestellen gebruiken.
- Gebruik de bijgeleverde lader Niet voor het laden van andere accutoestellen.
Bij een flinke belasting wordt de accupack warm. Laat de accupack voor begin van de laadbeurt afkoelen op kamertemperatuur.
Accu's Niet overladen!

Neem de maximale laadtijden in ache. Deze laadtijden gelden alleen voor ontladen accu's. Herhaaldelijk insteken van een geladen of gedeeltelijk geladen accu heeft overlading en beschadiging van de cellen tot gevolg. Accu's Niet meerere dagen in het laadtoestel latent zitten.

• Gebruik en laad nooit accu's waarvan u vermoedt dat de LASTE oplading van de accu langer dan 12 maanden geleden is. De accu is dan hoogstwaarschijnlijk reeds beschadigd (diepe ontlading).
  Laden bij een temperatuur van onder 10^ C leidt tot chemische beschadiging van de cel en kan brand veroorzaken.
• Gebruik geen accu's die tijdens het laden warmং geworden,ondat de accucellen gevaarlijk zouden beschadigd hunnen.
• Gebruik geen accu's meer dieijdens het

laden opgezwollen of van vorm veranderd zijn of die ongewone symptomen vertonen (uitgassen, sissen, kraken enz.)

• Ontlaad de accu Niet helemaal (aanbevolen ontlaaddiepte max. 80% ). Volledige ontlading leidt tot vroegtijdige veroudering van de accucellen.
  Batterijen nooit onbeheerd laden!

Draag de gespaste werkkledij. Draag een veiligheidsbril.
Beschem uw accu toestel en de lader tegen vocht en regen. Vocht en regen kunnen leiden tot gevaarlijke beschadigingen van de cellen.
- Het accutoestel en de lader Niet gebruiken in de buurt van dampen of brandbare vloeistoffen.
Lader en accutoestellen enkel in droge toestand en bij een omgevingstemperatuur van 10 tot 40^ gebruiken.
Bewaar de accu Niet opplaatsen waar een temperatuur vaneer 40^ kan worden bereikt,vooral Niet in een auto die geparkeerd staat in de felle zon.
Accu's beschemmen gegen oververhitting! Overbelasting, overlading of zoninstraling hebben oververhitting en beschadiging van de cellen tot gevolg. Laad of werk nooit met accu's die oververhit werden - verrang die onmiddelijk.
Opbergen van accu's, laadtoestellen en accutoestel. Berg de lader en uw accutoestel alleen in droge ruimten met een omgevingstemperatuur van 10 - 40^ op. Berg de lithium-ion-accu koel en droog bij 10 - 20^ op. Beschermen gegen luchtvochtigheid enrechtstreeks zoninstraling. Accu's enkel in geladen toestand opbergen (minstens 40% geladen).
Zorg ervoor dat de lithium-ion-accu Niet bevriest. Accu's die langer dan 60 minutes onder 0^ zijn opgeborgen要去en worden verwijderd.
Voorzichtig bij het omgaan met accu's wat betreft elektrostatische lading. Elektrostatische ontladingen hebben schade aan de veiligheidselektronica en de

accucellen tot gevolg! Vermijd waarom elektrostatische oplading en raak nooit de occupolen aan!

Accumulators en op accu draaiende elektrische toestellen bevatten materialen die schadelijk zichoor het milieu. Accutoestellen horen nicht thus in het huisvuil. Na een defect of slijtage van de toestellen de accu verwijderen en opsturen aan iSC GmbH, Eschenstraße 6 in D-94405 Landau of, indien onscheidbaar verbonden, het accutoestel opsturen. Alleen waar is door de fabrikant een doelmatige verwijdering verzekerd.

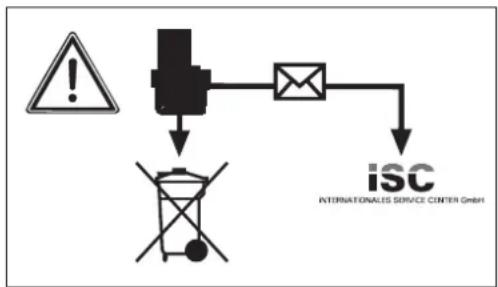

Als u accu's of het accutoestel verstuurt of verwijdert zorg dan ervoor dat u die individuel in een plastic zak verpakt teneinde kortsluitingen of brand te voorkomen!

Bewaar de veiligheidsvoorschriften goed.

3. Beschrijving van het toestel (fig. 1)

1. Bithouder
2. LED-licht
3. Grendelknop
4. AAN/UIT-schakelaar lamp
5. Accucapaciteitsindicator
6. Knop accucapaciteitsindicator
7. Laadcontrolelampje
8. Laadaansluiting
9. AAN/UIT-schakelaar
10. Omschakelaar links / rechts draaiend
11. Lader
12. Laadkabel

NL

13. Koppelafstelling

1. Vergrendelhuls

Laadtijd: 3

4. Omvang van de levering

Neem alle onderdelen uit de verpakking en controllerer ze op volledigheid.

Accuschroevendraier PABSS 3,6 Li
Lader
26 bits
Bithouder
Koffer
- Handleiding

De accuschroevendraier is geschikt voor het indraaien en losdraaien van schroeven.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk anderverder gaand gebruik is Niet reglementair.Vooraaruit voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener,iet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming nicht ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij zichn Niet aansprakelijk indien het apparaat in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Onbelast toerental: 200 t/min.

De geluids-en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau LpA	62 dB (A)
Onzekerheid KpA	3 dB
Geluidsvermögen LwA	73 dB(A)
Onzekerheid KwA	3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding given tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drierichtingen) bepaald volgens EN 60745.

Schroeven zonder klopfunctie

Trillingsemissiewaarde a_h ≤ 2.5 m/s^2

Onzekerheid K = 1,5m / s^2

Let op!

De vibratiewaarde zal op grond van het toepassingsgebied van het elektrische gereedschap veranderen en kan in uitzonderingsgevallen boven de opgegeven waarde liggen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toesteluit als het Niet wordt gebruikt.
  Draag handschoenen.

7. Vór ingebruikneming

Let op!

Lees zeker de volgende instructies voordat u uw accuschroevendraier in gebruik neemt:

1. Laadt de accu enkel m.b.v. de bijgeleverde lader (11).
2. Enkel intacte en gegaste schroeverbits gebruiken.
3. Bij het schroeven in muren en wanden dient u die op verborgen stroom-, gas- en waterleidingen te controleren.

8. Bediening

8.1 Accu laden (fig. 1)

De accu is beschermd gegen diepe ontlading. Het gereedschap wordt door een geintegreerde beschermingsschakeling automatischuitgeschakeld zodra de accu is ontladen.De bithouder (1) zar in dit geval nichteer daaien.

Let op!

Druk nicht更是opdeAAN/UIT-schakelaar(9) als de beschemmingssschakeling het gereedschapheeftuitgeschakeld.Daardoor kan schade aan de accu worden berokkend.

1. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek de lader (11) het stopcontact in en verbind de laadkabel (12) met de laadadapter (8). Het laadproces begint zodia de laadkabel is verbonden met de laadaansluiting.
2. Het rode laadcontrolelampje (7) signaleert dat de accu worden geladen.
3. Aan het einde van het laadproces gaat het laadcontrolelampje (7)uit.

Letop!

Tijdens het laden kan de handgreep wat warm worden, dat is darüber normal.

Mocht het laden van de accu Niet möglichk zijn, controller dan

of op het stopcontact de netspanning voorhanden is
of een perfect contact aan de laadcontacten van de lader (11) voorhanden is.

Indien het laden van de accu.altijd nog Niet mogelijk is, stuur dan

de lader (11)
en de schroevendraier

haar onze klantenservice.

In het belang van een lange levensduur van de accu is het raadzaam om op tijd voor het herladen van de accu te zorgen. Dit is in ieder geval noodzakelijk wonneer u vaststelt dat het vermogen van de accuschroevendraaier vermindert.

8.2 Omschakelaar "links/rechtsdraaiend" (fig. 2, pos. 10)

Met de omschakelaar links/rechts draaiend (10) boven de AAN/UIT-schakelaar (9) kurz u de draairichting van de accuschroevendraaier instellen en het gereedschap beveiligigen gegen ongewild inschakelen. U kurz kiezenussen links en rechts draaiend.

Let op!

Om een beschadiging van de transmissie te voorkomen is het aan te bevelen enkel in stilstand van draairichting te veranderen. Als de oomschakelaar links/rechts draaiend (10) zich in de tussenstand bevindt is de AAN/UIT-schakelaar (9) geblokkeerd.

Draairichting Schakelaarstand

rechtsdraaiend ^ ingedrukt

linksdraaiend“L”ingedrukt

8.3 AAN/UIT-schakelaar (fig. 2, pos. 9)

Druk op de AAN/UIT-schakelaar (9) om de accuschroevendraier in te schakelen. Om te stoppen LAST de AAN/UIT-schakelaar terug los.

NL

8.4 LED-licht (fig. 1, pos. 2)

Het LED-licht (2).Maakt het verlichten van de schroefplaats mogelijk als er net voldoende Licht is. Om het Licht in te schakelen drukt u op de AAN/UIT-schakelaar (4),om uit te schakelen drukt u opnieuw op de AAN/UIT-schakelaar (4).

8.5 Greepafstelling (fig. 1,2, pos. 3)

De schroever kan in 2 verschillende greepstanden worden gearreteerd. Daarvoormoet de vergrendelkop (3) worden ingedrukt en moet de schroever maar de gewenste stand worden gedraaid. Vervolgens LAST DE vergrendelknop (3) terug los.

Letop!

Voordat u de schroever in gebruik neemt dient u na te gaan of hij in de gewenste greedstand is vastgezet.

8.6 Accucapaciteitsindicator (fig. 4, pos. 5)

Druk op de knop voor accucapaciteitsaanduiding (6). De accucapaciteitsindicator (5) signaleert u de laadtoestand van de accu aan de hand van 3 gekleurde LEDs.

Alle LEDs branden:

de accu is vol geladen.

De gele en rode LED branden:

de accu beschikt over een voldoende restlading.

Rode LED:

8.7 Verwisselen van gereedschap (fig. 5)

Let op!

Breng bij alle werkzaamheden (zoals verwisselen van gereedschap, onderhoud enz.) op de accuschroevendraaier de omschakelaar links/rechts draaiend (10) maar+zijn tussenstand.

Vergrendelhuls (14) terugtrekken en vasthouden.
Bit (a) de bithouder (1) in steken, vergrendelhuls (14) loslaten.
Vergrendeling controlleren door aan het gereedschap te trekken.

• Om de bit (a) uit te nemen trekt u de vergrendelhuls (14) terug en houdt uhaar vast.
  Bit (a) Wegnemen en vergrendelhuls (14) loslaten.

8.8 Koppelafstelling (fig. 1, pos. 13)

Let op!

Het koppel enkel in stilstand afstellen. De accuschroevendraaier is voorzien van een mechanische koppelafstelling.

Het aanspankoppel voor een bepaalde grootte van schroeven worden ingesteld d.m.v. de koppelafstelling (13). Het nodige koppel is afhankelijk van meerdere factoren:

van de soort en hardheid van het te bewerken materiaal,
van de soort en lenghte van de gebruike schroeven,
van de eisen waaraan de schroefverbinding moet voldoen.

Het bereiken van het aanspankoppel worden gesignaleerd door het ontkoppelen van de koppeling.

8.9 Schroven

Gebruik best zichcentrerende schroeven (b.v. Torx, kruskopschroeven) die een veilige werkwijze verzekeren. Let er wel op dat de gebruekte bit en de schroef qua vorm en grootte bijeenpassen.

8.10 Overbelasting van de schroever

Wordt de schroever overbelast wordt het gereedschap door de veiligheidsuitschakelfunctie uitgeschakeld. Na enkele seconden kan de schroever opniew worden gebruikt.

9. Reiniging, onderhoud en bestellen van wisselstukken

Letop!

Trek voor alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

9.1 Reiniging

Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichk vrij van stof en vuil. Wrijf het apparaat met een schone doeok af of blaas het met perslucht bij lage druk schoon.
- Het is aan te bevelen het apparaat onmiddelijk na elk gebruik schoon te make.
Maak het apparaat regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het apparaat kuren aantasten. Zorg ervoor dat geen water binnen in het apparaat verecht kan komen.

9.2 Onderhoud

Binnen in het toestel zich er geen andere te onderhonden onderdelen.

9.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

-type van het toestel
artikelnummer van het toestel
identnummer van het toestel

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

10. Afvalverwijdering en recyclage

Het apparaat bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikhaar of kan in de grondstofkringloop teruggebracht worden. Het apparaat en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u zich van defecte onderdelen op deinzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestuur!

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuilTHIS!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toesteltering te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

NL

11. Verklaring van Overeenstemming

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag Telefonisch tot uw Dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zich aan materiaal- of fabricagefouten en is beperkt tot het verhopen van deze gebreken of het verrangen van het apparaat. Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet geconstruerd zich voor commercieel, ambachtelijkk of industrieel gebruik. Een garantieovereenkomst komt.daarom nicht tot stand als het apparaat in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van once garantie zich verd der schadeloostelingen voor transportschade, schade door niet-naleving van de montage-instructies of op grund van ondeskundige installment, Niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet togestane inzetgereedschappen of toebehoren), Niet-naleving van de onderhouds-en veilgheidsbepalingen, binnendringen van vreeimde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet. Dit geldt vooral voor accu's waarop wij 12 maanden garantie gezven.

Er kan geen aanssprak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

1. De garantieperiode bedraagt 3aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode isuitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.
2. Om een garantieclaim geldend te make n dien u het defecte apparaat franc op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelseve waarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig möglich te beschrijven. Valt het defect van het apparaat binnen once garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Service Einhell

Voor de Blanken 21

NL-7963 RP Ruinen

Tel: [phone]

Fax:[phone]

E-mail: [e-mail]

IAN:49365

Einhell Germany AG

Wiesenweg 22

D-94405 Landau/Isar
