| Producttype | Draadloze bouwradio |
| Merk | Parkside |
| Model | PAT 12 B2 |
| Radiofrequentiebanden | FM (87,5-108 MHz), DAB+ (174,928-239,200 MHz) |
| Connectiviteit | Bluetooth 5.0, USB (FAT32 tot 64 GB), AUX-ingang (3,5 mm jack) |
| USB-audioformaten | MP3, WAV, APE, FLAC |
| Luidsprekervermogen | 2 x 5 W stereo |
| Voeding | Parkside X 12 V TEAM of X 20 V TEAM accu (niet inbegrepen) of netsnoer 12 V/2 A meegeleverd |
| Compatibele accutypes | PAP 20 A1/A2/A3, PAPK 12 A1/A2/B1/B2 |
| Accuduur met accu 12 V/2 Ah | Ongeveer 5 uur |
| Accuduur met accu 12 V/4 Ah | Ongeveer 10 uur |
| Afmetingen (L x B x H) | 226 x 170 x 305 mm |
| Gewicht (zonder accu) | Max. 2,5 kg |
| Beschermingsgraad (met gesloten deksels) | IP65 (stof- en waterdicht) |
| Display | LCD-scherm met instelbare achtergrondverlichting |
| Speciale functies | TWS (True Wireless Stereo), Opslag van 30 DAB+ en 30 FM zenders, DRC (Dynamic Range Control), instelbare klok |
| Bedrijfstemperatuur | -5 °C tot 45 °C |
| Reiniging | Droge doek of borstel; niet onderdompelen of reinigingsmiddelen gebruiken |
| Garantie | 3 jaar (Frankrijk en België) |
| Identificatienummer (IAN) | 356478_2004 |
Veelgestelde vragen - PAT 12 B2 PARKSIDE
Gebruikersvragen over PAT 12 B2 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding PAT 12 B2 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PAT 12 B2 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PAT 12 B2 PARKSIDE
Accu-bouwplaatsradio
Vertaling van de originele gebruiksaanwijzing
CZ
Aku stavební rádio
Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparatus.
PL
Algemene beschrijving 61
Inhoud van het pakket 61
Overzicht 61
Beschrijving van de werking 62
Technische specificaties 62
Veiligheidsaanwijzingen 63
Symbolen en pictogrammen 63
Algemene veiligheidsinstrumentes voor elektrisch gereedschap 64
Inbedrijftelling 65
Batterij verwijderen/plaatsen (12 V en 20 V) 65
Laadtoestand van de batterij
controleren (12 V) 65
Laadtoestand van de batterij
controleren (20 V) 65
Stroomvoorziening via netvoeding 65
In-/uitschakelen 65
Bediening 66
Volume instellen 66
Afspeelmodus omschakelen 66
Bedrijf als radio (FM) 66
Zenderzoekopdracht(FM) 66
Sla de zender op in de lijst met voorinstelleningen. 67
Ophalen van opgeslagen zendersuit de lijst met voorinstellingen 67
Haal zenderinformatie op 67
Mute 67
Speciale instellingen voor FM ....67
Zoekinstellingen 67
Audio-installingen 68
Bedrijfals radio (DAB+) 68
Zenderzoekopdracht 68
Ophalen van opgeslagen zenders..... 68
Sla de zender op in de lijst met voorinstelleningen. 69
Ophalen van opgeslagen zendersuit de lijst met voorinstellenen 69
Haal zenderinformatie op 69
Mute 69
Speciale instellingen voor DAB+ .69
Inactive zender 70
Dynamic Range Control (DRC) instellen 70
Bedrijf via 3,5 mm jack-aansluiting .70
Verbind via 3,5 mm jack-aansluiting aan de voorkant 70
Verbind via 3,5 mm jack-aansluiting in het batterijvak .70 Mute .70
Bedrijf via USB 70
Verbind via USB. 70
Afspelen onderbreken/hervatten ....71
Titelkiezen. 71
Shuffle modus activeren/deactiveren.71
Bedrijf via Bluetooth 71
Verbinden via Bluetooth 71
Afspelen onderbreken/hervatten ....71
Titel kiezen 71
TWS - True Wireless Stereo 72
Systeem-instelingen voor alle modi 72
Pas de hintergrondverlichting aan ... 72
Datum/tijd instellen 72
Taal instellen. 73
Fabrieksinstalling terugzetten 73
Softwareversie 73
Reiniging en onderhoud. 73
Reiniging 73
Onderhoud 74
Transport 74
Opslag. 74
Afvalverwijdering/Milieubescherming. 74
Reserveonderdelen/Accessoires .74
Garantie 75
Reparatieservice 76
Service-Center. 76
Importeur 76
Storingen oplossen. 77
Vertaling van de originele CE-conformiteitsverklaring .... 168s

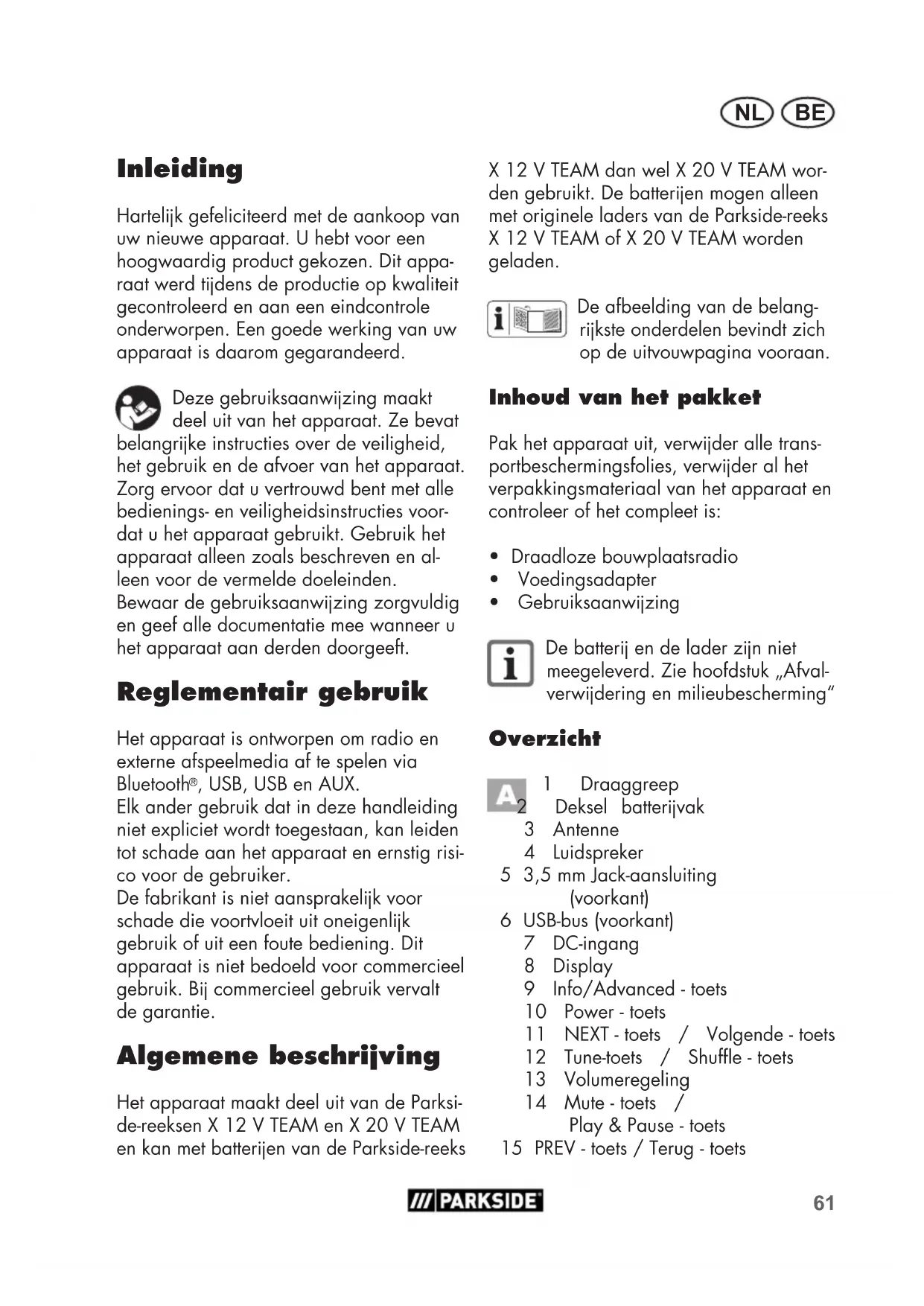

Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt voor een hoogwaardig product gekozen. Dit apparaat werkijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. Een goede werkung van uw apparaat is waarom gegarandeerd.
Deze gebruiksaanwijzing maakt deel uit van het apparaat. Ze be
belangrijke instructies over de veiligheid, het gebruik en de afvoer van het apparaat. Zorg ervoor dat u vertrouwd bent met alle bedienings- en veiligheidsinstructies voor dat u het apparaat gebruikt. Gebruik het apparaat allen zoals beschreiben en alleen voor de vermelde doeleinden.
Bewaar de gebruiksaanwijzing zorgvuldig en geef alle documentatie mee wanner u het apparaat aan derden doorgeeft.
Reglementair gebruiK
Het apparatus is ontworpen om radio en externe aftspeelmedia af te spelen via Bluetooth, USB, USB en AUX.
Elk ander gebruik dat in deze handleiding nicht expliciet worden toegestaan, kan leiden tot schade aan het apparaat en ernstig risico voor de gebruiker.
De fabrikant is Niet aansprakelijk voor schade die voortvloeit uit oneigenlijk gebruik of uit een foute bediening. Dit apparaat is Niet bedoeld voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
Algemene beschriving
Het apparaat maakt deel uit van de Parkside-reeksen X 12 V TEAM en X 20 V TEAM en kan met batterijen van de Parkside-reeks
X 12 V TEAM dan wel X 20 V TEAM worden gebruikt. De batterijen mogen alleen met originele laders van de Parkside-reeks X 12 V TEAM of X 20 V TEAM worden geladen.
De afbeelding van de belangrijkste onderdelen bevindt zich op de uivouwpagina vooraan.
Inhoud van het pakket
Pak het apparaatuit, verwijder alle transportbeschermingsfolies, verwijder al het verpakkingsmaterial van het apparaat en controller of het compleet is:
Draadloze bouwplaatsradio
Voedingsadapter
- Gebruiksaanwijizing
De batterij en de lader zich Niet meegeleverd. Zie hoofdstuk „Afvalverwijdering en milieubescherming"
Overzicht
1 Draaggreep Deksel batterijvak
3 Antenne
4 Luidspreker
5 3,5 mm Jack-aansluiting (voorkant)
6 USB-bus (voorkant)
7 DC-ingang
8 Display
9 Info/Advanced -toets
10 Power-toets
11 NEXT -toets / Volgende -toets
12 Tune-toets / Shuffle - toets
13 Volumeregeling
14 Mute-toets/ Play&Pause-toets
15 PREV - toets / Terug - toets
16 Source-toets
17 Preset/TWS - foets
18 Vergrendeling batterijyak
19 3,5 mm Jack-aansluiting (batterijvak)
20 USB-bus (batterijvak)
21 Voedingsadapter
21a Holle-stekker voedingsadapter
22 Batterij
22a Ontgrendelknop
22b Geleiderail
23 Lader
24 3,5 mm Jack-kabel (niet in de levering inbegrepen)
25 Signaal-weergave
26 Bluetooth-weergave
27 Tijd-weergave
28 Batterij-weergave
Beschrijving van de werkinq
De draadloze bouwplaatsradio heeft een LCD-display, een antennene en een draaggrep. De beschikbare radiofrequentiebanden zijn FM en DAB.
Daarnaast heeft het apparaat een aansluitmogelijkheid voor een stroomadapter, twee USB- of AUX-aansluitingen en een interface voor Bluetooth®.
De werking van de verschillende bedieinngselementen is hieronder beschreiben.
Technische specificaties
Accu-bouwplaatsradio PBRA 20-Li A1
Nominale ingangsspanning U1
Batterij-type: PAP 20 A1, PAP 20 A2,
PAP 20 A3 20 V=
Nominale ingangsspanning U2
Batterij-type: PAPK 12 A1, PAPK 12 A2,
PAPK 12 B1, PAPK 12 B2. 12 V=
Nominale ingangsspanning U_3 Externe plug-in voedingsadapter
uit inhoud van de levering.....12 V; 2 A
Beschermingsgraad .IP65
Gewicht (zonder batterij) ...max. 2,5 kg Vermogen luidspreker ...2x 5 W stere
Frequeniebereik FM......87,5-108 MHz
Frequeniebereik
DAB+ 174,928 - 239,200 MHz
Gebruiksduur met batterij
(12V,2Ah) 5 aur
Gebruiksduur met batterij
(12 V, 4 Ah) 10 aur
Gebruiksduur met batterij
(20 V, 2 Ah) 5 aur
Gebruiksduur met batterij
(20 V, 4 Ah) 10 aur
Bluetooth®-versie 5.0
Ondersteunde Bluetooth® profielen .. A2DP, AVRCP
Frequenieband. 2,402 - 2,480 GHz
Zendbereik Bluetooth
Standaard ca. 10 m
onder optimale omstandigheden
max. 30 m
Geintegreerd stationgeheugen DAB+ 30
UKW. 30
Afmetingen (L x R x H) 226x170x305mm
(LXXBxH) 226 x 170 x 305 m/m
USB-aansluiting.. USB 1.1
Temperatuur max. 50^
Bedrijf. -5-45°C
Opslag. -5 - 50 °C
Luchtvochtigheid: .. < = 75%
Let op! Een actuele lijst van de batterij-compatibilititeit vindt u op: www.lidl.de/akku
Voedingsadapter XH1200-2000WG
Nominate ingangsspanning U. 220-240 V~; 50 Hz, 0,8 A
Uitgaand vermogen 12 V~; 2,0A; 24,0W
Beschermingsgraad . . . . . . . . . . . . . . . . . . . . . . . . . . IPXO
Dit apparaat kan uitsluitend met de
volgende batterijen worden gezruikt:
PAP 20 A1, PAP 20 A2, PAP 20 A3,
PAPK 12 A1, PAPK 12 A2, PAPK 12 B1,
PAPK 12 B2.
Deze batterijen konnen met de volgende
laders worden geladen: PLG 20 A1,
PLG 20 A3, PDSLG 20 A1, PLGK 12 A1,
PLGK 12 A2, PLGK 12 B2.
Veiligheidsaanwijzingen
Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het werken met dit apparaat.
Symbolen en pictogrammen
Pictogrammen op het apparaat:
Het Bluetooth®-woord-merk en de logo's+zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijkke merken door Grizzly Tools GmbH & Co. KG is onder licentie. Andere handelsmerken en handelsnamen+zijn eigendom van hun respectievelijke eigenaren.
Elektrische apparaten horen nicht bij het huisvuil.
Pictogrammen op de adapter
Lees de gebruiksaanwijzing
Polariteit: Binnen positief, buiten negatief.
De lader is uitsluitend bedoeld voor gebruik binnenshuis.
Veiligheidstrandsformator - kortsluitbestendig
Schakelvoeding
Elektrische veiligheidsklasse II (dubbele isolatie)
Elektrische apparaten horen nicht bij het huisvul.
V= Gelijkspanning
V~ Wisselspanning
Pictogrammen in de gebruiksaanwijzing:
Waarschuwingsbord met informatatie voor het voorkomen van letsels of schade
Gevaarsteken met informatie voor het voorkomen van letsels door elektrische schok
Gebodsteken met informatie voor het voorkomen van li-chamelijk letsel en materiele schade
Waarschuwingsbord met informatie voor betere omgang met het apparaat
Algemene veiligheidsinstructies voor elektrisch gereedschap
-
Verpakkingsmaterial is geen spelgoed, er bestaat een risico op overlijden door verstikking.
-
Kinderen, Personen met beperkte li-chamelijke, zintuiglijke of geestelijk vermogens of onvoldoende ervaring en kennis of Personen die nichtbekend zich met de instructies mogen het apparaat nooit gebruiken. Plaatselijke voorschriften leggen möglichk beperkingen op voor de leeftijd van de gebruiker.
Bij werking op batterijen en met gesloten deksels, stofdicht en beschermd gegen waterstralen (mondstuk), volgens IP65.
-
LCD-schermen bevatten vloeistoffen die huidirritatie en vergiftigung{kunnenveroorzaken. Als de vloeistof in de ogen,mond of op de huid komt,de aangetaste plekken met water spoelen en onmiddelijk een arts raadplegen.
-
Trek de stekker van het apparaat uithetstopcontact tijdens een onweersbui of als u het apparaat langere tijd Niet gebruikt.
-
Plaats het apparaat Niet in de buurt van warmtebronnen, zoals bv. radiatoren, kachels of andere warmtegenerende apparaten.
-
Gebruik het apparaat Niet gedurende langere tijd op een hoog volume. Houd het volume op een geschikt niveau om gehoorverlies te voorkomen.
- Gebruik het apparaat Niet in de buurt van open vuur (bijv. kaarsen). Dit kan brand veroorzaken.
Voorkom dat vreemde voorwerpen in het apparaat kom. - Open het apparaat of de stekkeradapter Niet.
- Plaats het apparaat alleen op een vlakke, stabiele ondergrond. Vermijd trillingen.
Trek Niet aan het snoer, maar pak de stekker vast bij het geisoleerde greepvlak. - LCD-schermen bevatten vloeistoffen die huidirritaties en vergiftigung kurenveroorzaken. Als de vloeistof in de ogen, mond of op de huid komt, spoel het getroffen gebied dan met water en neem contact op met een arts.
- Gebruik geen toebehoren dat Niet door PARKSIDE is aanbevolen. Dat kan namelijk leiden tot elektrische schok of brand.
Neem de veiligheidsinstrcties en informatatie over op-laden en correct gebruik in acht die in de gebruiksaanwijzing van uw batterij en lader van de Parkside X 20 V team- of Parkside X 12 V team-serie worden gegeven. Een gedetailleerde beschrijving van het laadproces en andere informatatie vindt u in de aparte gebruiksaanwij-zing ervan.
Inbedrijfstelling
Batterij verwijderen/plaatsen (12 V en 20 V)
- Maak de vergrendeling van het batterijvak (18) los.
- Open het deksel van het batterijyak (2).
- Om de batterij (22) uit het apparaat te halen, drukt u op de ontgrendeltoets (22a) van de batterij en trekt u de batterij (22) eruit.
- Om de batterij (22) teplaatsen, schuift u de batterij (22) langus de geleidingsrail (22b) in het apparaat. De batterij klikt hoorbaar vast.
- Sluit het deksel van het batterijvak (2).
- Vergrendel de vergrendeling van het batterijvak (18).
Opgelet: Pas op dat uw vingers nicht bekneld raken bij het openen en sluiten van het batterijdeksel.
Laadtoestand van de batterij controlleren (12 V)
Laadtoestandindicator op het display
De batterij-weergave (28) op het display toont de laadtoestand van de batterij.
Laadtoestand van de batterij controlleren (20 V)
Laadtoestandindicator batterij
De indicator van de laadtoestand signa- leert de laadtoestand van de batterij.
De laadtoestand van de batterij worden aangeduid met de betreffende leds die beginnen te branden. Druk hiervoor op de
softkey van de laadtoestandweergave.
Drie leds branden (rood, orangje en groen): Batterij geladen
Twee leds branden (rood en orangje): Batterij gedeeltek geladen
1 led brandt (rood): Batterij moet worden geladen
Laadtoestandindicator op het display
De batterij-weergave (28) op het display toont de laadtoestand van de batterij.
Stroomvoorziening via net-voeding
- Sluit de holle stekkeradapter (21a) van de voedingsadapter (21) aan op de DC-ingang (7) aan de voorkant van de radio.
- Steek de voedingsadapter (21) in een contactdoos.
De batterij wordenautomatisch losgekoppeldijdens de stroomvoorziening via netvoeding.Aangesloten batterijen worden bij netvoeding Niet opgeladen.
In-/uitschakelen
Het apparatus inschakelen
- Druk op de power - toets (10). Het display (8)licht op.
Het apparatus uitschakelen
- Druk op de power - toets (10). Alle weergaven worden beeindigd en het display (8) wordenuitgeschakeld.
Bediening
Zorg ervoor dat de omgev-ingstemperatuur fijdens het bedrijf Niet hoger ligt dan 50 ^ C en nicht lager dan -20 ^ C .
Volume instellen
Bij het in-/ uitschakelen en bij het wijzigen van deafspeelmodus verandert het volume automatisch maar een vooraf ingestelde waarde.
Volume verhogen
- Draai de volumeregeling (13) maar rechts.
Volume verminderen
- Draai de volumeregeling (13) maar links.
Afspeelmodus omschakelen
Druk herhaaldelijk op de Source-toets (16). De radio schakelt nu door de beschikbare aftspeelmodi (DAB +, FM en Bluetooth®). AUX en USB zijn alleen beschikbaar als een weergavemedium is aangesloten via de AUX-bussen (5/19) of de USB-bus (batterijvak) (20).
Bedrijf als radio (FM)
Klap de antennae (3) omhoog zodat.Deze verticalaal staat.
Druk herhaaldelijk op de Source-toets (16), tot onder de tijdweergave (27) "FM" te lezen valt.
De signalsterkte wordt op het display (8) weergegeven met de signalweergave (25). Als dit laag is, is het raadzaam om een zenderzoekopdracht te starten
Zenderzoekopdracht (FM)
Automatisch zoeken
- Houd de tune-toets (12) ongeveer 2 seconden ingedrukt. Alle opgeslagen zenders worden verwijderd en de radio Zoekt nu automatisch in de freiendentieband maar maximaal 30 ontvangbare signalen.
- Druk op de preset - toets (17). De gezvonden signalen worden nu op het display weergegeven.
- Druk op de NEXT / PREV-toets (11/15) om door de lijst items te bladersen.
U kunt ook door de lijst items bladeren door aan de volumeregelaar (13) te draaien. - Druk op de volumeregelaar (13) om de zenderkeuze te bevestigen.
Semi-automatisch zoeken
Semi-automatisch zoeken
Druk lang op de NEXT - toets (11). De radio zoekt nu automatisch maar het volgen-de ontvangbare signaal.
Als u tijdens het zoeken een tweede koer op de NEXT - toets (11) drukt, stopt het zoeken voortijdig.
handmatige zenderinstelling
- Druk eenmaal kort op de volumeregelaar (13).
- Wijzig de freiagentie door te draaien aan de volumeregelaar (13).
- Druk op de volumeregelaar (13) om de instelling op te slaan en de volumeregeling waar in te schakelen.
Of: Druk eenmaal kort op de NEXT / PREV - toets (11/15).
De frequently wijzigt in 5 mHz-stappen.
Slà de zender op in de lijst met voorinstelleningen
- Druk op de preset - toets (17) en houd hem ca. 2 seconden ingedrukt.
- Gebruik de NEXT / PREV - toetsen (11/15) om een geheugenlocatie te selecteren die u wilt overschrijven.
U kunt ook door de lijst items bladeren door aan de volumeregelaar (13) te draqien. - Druk op de volumeregelaar (13) om de geheugenlocatie te overschrijven met de geselecteerde zender.
Ophalen van opgeslagen zendersuit de lijst met voorinstelleningen
- Druk eenmaal kort op de preset -toets [17].
- Gebruik de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) om door de liist items te bladeren.
- Druk op de volumeregelaar (13) om waar de geselecteerde zender te gaan.
Haal zenderinformatie op
- Druk op de Info/Advanced - toets (9).
- Blader door de stationsinformationie door herhaaldelijk op de Info/Advanced -toets (9) te drukken
| Frequentieband | opvraagbare zenderin-formatie |
| FM (RDS) Zender | naam Frequentie Radio-tekst Programmagenre Tijd/datum Mono/stereo Signaalsterkte |
Mute
De mute-functie deactiveert de geluidsuit-voer verwil het afspelen doorgaat.
Om dit te activeren, drukt u op de Mute toets [14].
Om dit te deactiveren, drukt u opniew op de Mute - toets (14).
Speciale instellingen voor FM
- Houd de Info/Advanced - toets (9) ca. 2 seconden ingedrukt om het instellen-genmenu te openen.
- Blader met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13).
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
De beschrijving van de instellenen in het menupunt "Systeem" vindt u in het hoofdstuk "Systeeminstellingen"
Zoekinstallingen
- Selecteer in het menu „Zoekinstellen-gen".
- Gebruik de NEXT / PREV - toetsen (11/15) of de volumeregelaar (13) om "Alle zenders" te selecteren om een volledige zenderliest te kriijgen of "Al-
teen sterke zenders" om alleen zenders met een sterk signaal te ontvangen.
- Bevestig de instellingen door te drukken op de volumeregelaar (13).
Audio-installingen
- Selecteer in het menu „Audio-installingen".
- Gebruik de NEXT / PREV - toetsen (11/15) of de volumeregelaar (13) om "Stereo möglichk" te selecteren om stereosignalen wee ter geven indien beschikbaar of "Mono alleen" om alleen monosignalen wee ter geven.
- Bevestig de instellenen door te drukken op de volumeregelaar (13).
Bedrijf als radio (DAB+)
Klap de antennae (3) omhoog zodat deze vertical阜.
Druk herhaaldelijk op de Source-toets (16), tot onder de tijdweergave (27) „DAB" te lezen valt.
De signalsterkte wordt op het display (8) weergegeven met de signalweergave (25). Als dit laag is, is het raadzaam om een zenderzoekopdracht te starten
Zenderzoekopdracht
Druk op de Tune - toets (12) en houd hem ca. 2 seconden ingedrukt. De radio zoekt nu automatisch maar ontvangbare zenders.
Na het zoeken worden een zenderlijk gezenererd die kan worden opgeroepen met de NEXT / PREV - toetsen (11/15).
Favoriete zenders können in de gewenste volgorde worden opgeslagen in een extra lijst met voorinstelleningen.
Alternatief
- Druk op de Info/Advanced - toets (9) en houd hem ca. 2 seconden ingedrukt
- Blader met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) door de lijst items „Volledige doorzoeken".
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
Na het zoeken worden een zenderlijk gezenereerd die kan worden opgeroepen met de NEXT / PREV - toetsen (11/15).
Favoriete zenders können in de gewenste volgorde worden opgeslagen in een extra lijst met voorinstellen.
handmatige zenderinstelling
- Druk op de Info/Advanced - toets (9) en houd hem ca. 2 seconden ingedrukt.
- Blader met de NEXT / PREV - toetsen (11/15) of de volumeregelaar (13) door de lijistems „handmatig instellen".
- Wijzig de freiagentie door te draaien aan de volumeregelaar (13).
- Druk op de volumeregelaar (13) om de instelling op te slaan en de volumeregeling waar in te schakelen.
Ophalen van opgeslagen zenders
- Gebruik de NEXT / PREV - toetsen (11/15) of de volumeregelaar (13) om door de liist items te bladeren.
- Druk op de volumeregelaar (13) om waar de geselecteerde zender te gaan.
Sla de zender op in de lijst met voorinstelleningen
- Druk op de preset - toets (17) en houd hem ca. 2 seconden ingedrukt.
- Gebruik de NEXT / PREV - toetsen (11/15) om een geheugenlocatie te selecteren die u wilt overschrijven.
U kunt ook door de lijst items bladeren door aan de volumeregelaar (13) te draaien. - Druk op de volumeregelaar (13) om de geheugenlocatie te overschrijven met de geselecteerde zender.
Ophalen van opgeslagen zendersuit de lijst met voorinstelleningen
- Druk eenmaal kort op de preset -toets (17).
- Gebruik de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) om door de lijst items te bladeren.
- Druk op de volumeregelaar (13) om waar de geselecteerde zender te gaan.
Haal zenderinformatie op
- Druk op de Info/Advanced - toets (9).
- Blader door de stationsinformationatie door herhaaldelijk op de Info/Advanced -toets (9) te drukken
| Frequentieband | opvraagbare zenderin-formatie |
| DAB Zendernaam | Programmagenre Multiplex-naam Tijd/datum Frequentie/kanaal Bitsnelheid/audiotype Signaalsterkte Radiotekst |
Mute
De mute-functie deactiveert de geluidsuit-voer verwijl het afspelen doorgaat.
Om dit te activeren, drukt u op de Mute-toets (14).
Om dit te deactiveren, drukt u opniew op de Mute - toets (14).
Speciale instellingen voor DAB+
- Houd de Info/Advanced - toets (9) ca. 2 seconden ingedrukt om het instellen-genmenu te openen.
- Blader met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13).
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
De beschrijving van de instellenen in het menupunt "Systeem" vindt u in het hoofdstuk "Systeeminstellingen"
De beschrijving van de instellenen in het menupunt „volledig doorzoekeken" en „handmatige zenderinstelling" vindt u in het hoofdstuk „Werking als radio (DAB +)"
Inactive zender
- Selecteer in het menu „Inactieve zender".
- Gebruik de NEXT / PREV - toetsen (11/15) of de volumeregelaar (13) om "Ja" te selecteren om inactieve stations te verwijdersen of "Nee" om terug te keren maar het instellingenmenu.
- Bevestig de instellenen door te drukken op de volumeregelaar (13).
Dynamic Range Control (DRC) instellen
Deze functie is enkel beschikbaar als DAB+ geselecteerd is.
DRC zorgtervoordastillere passages wordenversterktendaardoorook inluidruchtige omgevingen goedwaarneembaar zichn.
- Selecteer in het menu "DRC".
- Selecteer met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) de gewenste DRC-installung.
Er zijn drie keuzemogelijkheden:
uit - Geen versterking van de stille passages
diep - Medium sterke versterking van de stille passages
hoog - Maximale versterking van de stille passages
- Bevestig de instellingen door te drukken op de volumeregelaar (13).
Bedrijf via 3,5 mm jack-aansluiting
Verbind via 3,5 mm jack-aansluiting aan devoorkant
- Steek de jack-kabel (24) in de jack-aansluiting (5) op de voorkant van het apparaat.
- Verbind de jack-kabel (24) met een opslagmedium.
- Druk herhaaldelijk op de Source-toets (16) tot onder de tijdweergave „AUX2 input" te lezen valt.
Verbind via 3,5 mm jack-aansluiting in het batterijvak
- Steek de jack-kabel (24) in de jack-aansluiting (19) in het batterijvak van het apparaat.
- Verbind de jack-kabel (24) met een op-slagmedium.
- Druk herhaaldelijk op de Source-toets (16) tot onder de tijdweergave „AUX1 input" te lezen valt.
Mute
De mute-functie deactiveert de geluidsuit-voer verwijl het afspelen doorgaat.
Om dit te activeren, drukt u op de Mute-toets (14).
Om dit te deactiveren, drukt u opniew op de Mute - toets (14).
Bedrijf via USB
Verbind via USB
- Steek een USB-opslagmedium (niet inbegrepen in de levering) in de USB-bus
(20) in het batterijvak van het apparaat.
Via de USB-bus (6) op de voorkant können uitsluitend externe apparaten opgeladen worden. De weergave van audio is via deze USB-bus (6) Niet möglich.
Het afspelen van audio van mobiele telefoons is nicht möglich via USB. Gebruik waarvoor Bluetooth® of AUX.
Er können alleen USB-sticks in FAT32-indeling worden gebrukt, tot een maximale grotte van 64 GB.
Er kuren audiobestanden in de volgende formaten afgespeeld worden: MP3, WAV, APE, FLAC.
Afspelen onderbreken/her-vatten
Afspelen onderbreken
- Druk tijdens het afspelen op de Play & Pause - toets (14).
Afspelen hervatten
- Druk op de Play & Pause - toets (14).
Titelkiezen
- Druk op de NEXT-toets (11) om maar de volgende titel te gaan.
- Druk op de PREV-toets (15) en houd hem ca. 2 seconden ingedrukt om de huidige titel terug te zieten maar het begin.
- Druk eenmaal kort op de PREV-toets (15) om terug te keren maar de vorige titel.
- Druk eenmaal kort op de Tune - toets (12) om de shuffle-modus te activeren.
Shuffle modus deactiveren
- Druk eenmaal kort op de Tune - toets (12) om de shuffle-modus te deactiveren.
Bedrijf via Bluetooth®
Verbinden via Bluetooth®
- Druk herhaaldelijk op de Source - toets (16) tot onder deijdweergave „Bluetooth" te lezen valt.
- Het display knippert.
- Breng de verbinding met de radio tot stand via uw extern Bluetooth®-compatibel apparaat. Selecteer hiervoor „PBRA 20-Li A1" in de lijst.
- Zodra het apparaat is aangesloten, klinkt er een akoestisch signal, het display stopt met knipperen en de melding "Verbonden" wordt op het apparaat weergegeven.
Afspelen onderbreken/her-vatten
Afspelen onderbreken
- Druk tijdens het afspelen op de Play & Pause - toets (14).
Afspelen hervatten
- Druk op de Play & Pause - toets (14).
Titelkiezen
- Druk op de NEXT-toets (11) om maar de volgende titel te gaan.
- Druk op de PREV-toets (15) en houd hem ca. 2 seconden ingedrukt om de
huidige titel terug te zetten maar het begin.
- Druk eenmaal kort op de PREV-toets (15) om terug te keren maar de vorige titel.
TWS - True Wireless Stereo
Met de Bluetooth®-luidspreker kurz u de neue TWS-functionie gebruiken en twee luidsprekers aansluten op een stereopaar. Hierdoor kurz u van perfect gesynchroniseerd stereogeluid genieten.
- Druk herhaaldelijk op de Source - toets (16) tot onder deijdweergave „Bluetooth" te lezen valt.
- Druk bij beiden apparaten eenmaal op de TWS - toets (17). Op het display (8) knippert de TWS-weergave.
- De apparaten make verbinding met elkaar en de TWS-indicator op het display (8) van een apparaat stopt met knipperen.
- Het apparaat waarop de TWS-weergave blijft knipperen, is het masterapparaat. De mobiele telefoon is nu met dit apparaat verbonden, zoals beschreiben in het hoofdstuk "Bediening via Bluetooth".
- Om de verbinding:tussen de twee luid-sprekers te verbreken, drukt u eenmaal op de TWS-toets (17)
Systeem-instelingen voor alle modi
Informatie over speciale instellenen voor de verschillende soorten weergave is te vinden in de overeenkomstige hoofdstukken
In radiomodus (FM en DAB +)
- Houd de Info/Advanced - toets (9) ca. 2 seconden ingedrukt om het instellen-genmenu te openen.
- Blader met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) door de lijst items „Systeem".
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
- Blader met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) maar het gewenste item.
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
Bij het afspelen van externe media (USB, AUX en Bluetooth®)
- Houd de Info/Advanced - toets (9) ca. 2 seconden ingedrukt om het instellen-genmenu te openen.
- Blader met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) maar het gewenste item.
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
Pas de weitergrundverlichting aan
- Selecteer in het systemd-menu „Verlichting".
- Gebruik de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) om door de liist items te bladersen.
- Druk op de volumeregelaar (13) om het lijsttem te bevestigen.
Datum/tijd instellen
- Selecteer in het systemd-menu "Tijd".
Tijd automatisch instellen
-
Selecteer in het tijd-menu „Autom. update".
-
Selecteer met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) het gewenste update-gedrag.
- Druk op de volumeregelaar (13) om de keuze te bevestigen.
Er zijn 4 keuzemogelijkheden:
geen update - de tijd en datum worden Niet automatisch bijgewerkt
alles updater - de tijd en datum worden automatisch bijgewerkt via FM en DAB
update van FM - de tijd en datum worden automatisch bijgewerkt via FM
update van DAB - de tijd en datum worden automatisch bijgewerkt via DAB
Als de automatische update actief is, worden de tijd en datum bijgewerkt wanneer de radio zich in de overeenkomstige afspeelmodus bevindt.
Tijd handmatig instellen
- Selecteer in het tijd-menu „Tijd/datum instellen".
- Stel met de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) tijd en datum in. Bevestig de instellingen door te drukken op de volumeregelaar (13).
Taal instellen
- Selecteer in het systemd-menu „Taal".
- Gebruik de NEXT / PREV- toetsen (11/15) of de volumeregelaar (13) om door de liist items te bladeren.
- Druk op de volumeregelaar (13) om de instelling te bevestigen.
Fabrieksinstalling ferugzieten
- Selecteer „Fabrieksinstellungen" in het systeemmenu.
- Selecteer in het fabrieksinstellenen-men nu "ja". De radio za nu automatisch de fabrieksinstellenen teruazetten.
Softwareversie
- Selecteer in het systemdenu „SW-verse"
- De geinstalleerde softwareversie worden getoond.
- Omtering te gaan hier hoofdmenu drukt u op de Preset -toets (17)
Reiniging en onderhoud
Schakel het apparaatuit, verwijder de batterijuit het apparaat en trek de stekkeruit het stopcontact voordat ueraanGaat werken.
Laat reparatiewerkzaamheden en onderhoud, die nicht zich beschreiben in deze handleiding, uitvoeren door een gespecialiseerd service-center. Gebruikuitsluitende originele delen.
Reiniging
Het apparaat mag nicht met water worden besproeid, noch in water worden geplaatst. Er bestaat anders een risico op een elektrische schok.
Gebruik geen reinigings- of oplos-middelen. U kunt het apparaat op die manier zodanig beschadigendat het Nieteer kan worden gerepareerd. Chemische substanties kuren de plastieken delen van het apparaat aantasten.
Houd de ventilatiegleuven, luidspreken en de draaggreep van het apparaat zuiver. Gebruik daartoe een droog doek of een borstel.
Onderhoud
Het apparatus is onderhoudsvrij.
Transport
Klap de antennae (3) in voordat u het apparaat vervoert
Opslag
- Opslag van het apparaat en accessoires geleurt steeds:
-droog.
- zuiver.
-beschut gegen stof.
- buiten het bereik van kinderen.
-
Neem de batterij uit het apparaat voor een longer durende opslag (bijv. overwintering) (neem de afzonderlijke gebruiksaanwijzing voor batterij en lader in acht).
-
De optimale opslagtemperatuur voor de batterij en het apparaat bedraagtussen -5 ^ C en 50^ Vermijd extremekoude of hitte tijdens de opslag, om een aantasting van de werkking van de batterij te voorkomen.
Afvalverwijdering/Milieubescherming
Neem de batterij uit het apparaat en lever het apparaat, de batterij, toebehoren en verpakking in voor een milieuvriendelijk verwerking. Neem de regionalaal geldende voorschriften voor afvoer in acht.
Elektrische apparaten horen nicht\ thuis bij het huisvuil.
- Lever het apparaat in bij een recyclepunt. De gebruike kunststoffen en metalen delen+kunnenaar soort worden geschienen en gerecycled.Vraag ons service-center om advies.
We voeren Gratis uw defecte, ingezonden apparaten af.
Reserveonderdelen/ Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier.
Bij anderevragenneemt u contact op met het "Service-Center" (zie pag. 76).
Garantie
Geachte cliente, gechte klant, U kriigt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijkrechten. Deze wettelijkrechten worden door once hierna beschreiben garantie nicht beperkt.
Garantievoorwaarden
De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een material- of fabricagebout voordoet, wordt het product door ons -aar onze keuze -voir u Gratis gerepareerd of verragen.Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schrifelijk kort beschreiben wordt, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft. Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug.Met herstelling of uitwisseling van het product begint er geen nieuwe garantiperiode.
Garantieperiode en wettelijk kwaliteitsgarantie
De garantiperiode wordt door de garantievergoeding nicht verlengd. Dit geldt ook voor verrangen en gerepareerde onderden. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verstijken van de garantiperiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd konnen worden (bijv.batterij, druktoets) of op beschadigingen aan breekbare onderdelen (bijv. display, antenn).
Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebruikt of Niet onderhoden ward. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.
Gebruiksdoeleinden en handelingen, die in de gebruksaanwijzing afgeraden worden of waarvoor gewaarschuwd worden, dienen onvoorwaardelijk vermeden te worden.
Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwijzingengevolg te gehen om een snelle behandel ing van uw verzoek te garanderen:
Gelieve voor alle aanvragen de kassa-bon en het artikelnummer (IAN 356478_2004) als bewijs van de aankoop maar te houden.
-
Gelieve het artikelnummer uit het typeplaatje.
-
Indien er zich functiefouten of andere gebreken voordien, contacteert u in
NL BE
eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U kriigt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregistreerd product sunt u, na overleg met unsere klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wanner het zich voorgedaan heeft, voor u franco waar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresses of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigden met een aanwijzing op het defect waar ons servicefilaraal te zenden.
Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.
De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.
Service-Center
NL Service Nederland Tel.:0900 0400223
(0,10 EUR/Min.)
E-Mail: grizzly@lidl.nl
IAN 356478 2004
BE Service Belgie
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 356478_2004
Importeur
Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
Schakel het apparaat uit, verwijder de batterij uit het apparaat en trek de stekker uit het stopcontact voordat u eraan.gaat werken.
| Probleem Mogelijk | oorzaak Foutherstel | |
| Apparaat start nicht | Batterij (A 22) Niet geplaatst | Batterij (A 22)plaatsen (zie „Batterij verwijderen/plaatsen") |
| Batterij (A 22) leeg | Batterij (22) laden (afzonder-lijke bedieningshandleiding voor batterij en lader in acht nemen) | |
| Aan/uit-knop (A 10) is defect. | Reparatie要去 worden uitge-voerd door de klantenservice. | |
| Apparaat werk met onderbrekenen | Intern loszittend contact | Reparatie要去 worden uitge-voerd door de klantenservice. |
| Aan/uit-knop (A 10) is defect. | ||
| Haperende watergave Ruis tijdens het af-spelen | Slecht signal | (Alleen FM en DAB +) Pas de antennne (3) aan |
| (alleen FM en DAB +) Pas de frequentie aan (zie "handmatig Zoeken" in het hoofdstuk "Zenders zoeken (FM))" | ||
| Plaats de radio op een plek met betere ontvangst. | ||
| Zendbereik voor Bluetooth-ver-binding overschreden | Plaats het aangesloten apparaat in de buurt van de radio. Zendbereik tot 30 m is möglich, het optimale bereik is ongeveer 10 m. |
Spis tresci
Wpwadzenie 79
| Vertaling van de originele CE-conformiteitsverklaring | |
| Hiermede bevestigen wij dat de Accu-bouwplaatsradio bouwserie PBRA 20-Li A1 Serienummer 000001 - 030000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen: | |
| 2009/125/EC • 2019/1782(EU) • 2011/65/EU* | |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: | |
| EN 50563:2011+A1:2013 • EN 62087:2012-04 IEC 60529:1989+A1:1999+A2:2013 • EN 62368-1:2014+AC:2017 IEC 82079-1:2013 • EN ISO/IEC 17050-1:2010 EN ISO/IEC 17050-2:2005 | |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: | |
| Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großpostheim, Germany, 05.02.2021 | Christian Frank Documentatiegelastigde |
- Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
