GEBRUIKSAANWIJZING RMV EBODE

Gebruiksaanwijzing 11

Användermanual 14

Veiligheidsvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aanpassing-en van het product zijn niet toegestaan om redenen van veiligheid en keuringen.

Lees de gebruiksaanwijzing zorgvuldig voor het correct installeren van dit product.

WAARSCHUWING: Niet openmaken! Risico van een elektrische schok. De spanning in deze apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteurs uitvoeren.

Belangrijk: Het product moet worden gebruikt volgens de aanwijzingen in deze handleiding en is niet geschikt voor andere doeleinden.

Voorkom de volgende situaties: Overmatige mechanische slijtage en schade, hoge temperaturen, sterke vibraties en hoge luchtvochtigheid.

Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.

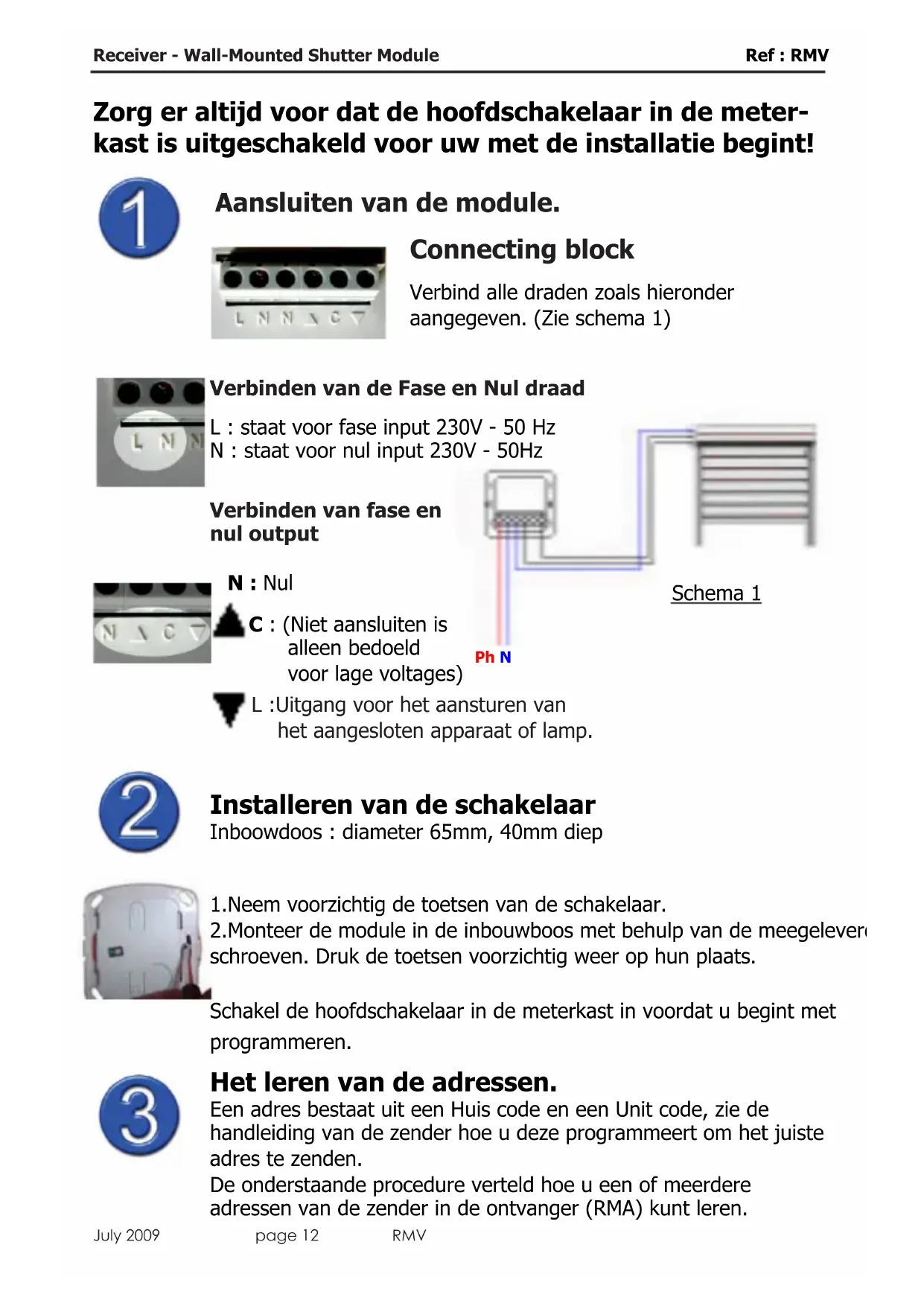

Zorg er altijd voor dat de hoofdschakelaar in de meter-kast is uitgeschakeld voor uw met de installatie begint!

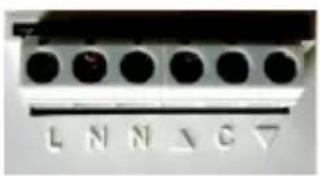

Aansluiten van de module.

L N N \ C \n▼

Connecting block

Verbind alle draden zoals hieronder aangegeven. (Zie schema 1)

L N N

Verbinden van de Fase en Nul draad

L : staat voor fase input 230V - 50 Hz N : staat voor nul input 230V - 50Hz

Verbinden van fase en nul output

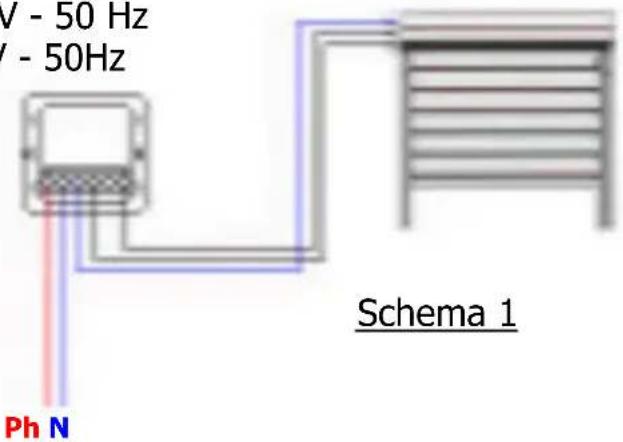

V - 50 Hz V - 50Hz Ph N Schema 1

N : Nul

C : (Niet aansluiten is alleen bedoeld voor lage voltages)

L :Uitgang voor het aansturen van het aangesloten apparaat of lamp.

Schema 1

Installeren van de schakelaar

Inboowdoos : diameter 65mm, 40mm diep

1.Neem voorzichtig de toetsen van de schakelaar. 2.Monteer de module in de inbouwboos met behulp van de meegelever schroeven. Druk de toetsen voorzichtig weer op hun plaats.

Schakel de hoofdschakelaar in de meterkast in voordat u begint met programmeren.

Het leren van de adressen.

Een adres bestaat uit een Huis code en een Unit code, zie de handleiding van de zender hoe u deze programmeert om het juiste adres te zenden.

De onderstaande procedure verteld hoe u een of meerdere adressen van de zender in de ontvanger (RMA) kunt leren.

FYI :

- Standaard zal de ontvanger (RMA) via het normale X10 RF protocol communiceren.

(Zie stap 4, om het dit om te zetten naar het beveiligde X10 protocol).

- De ontvanger RMA, zal elk ontvangen X10 RF protocol ongeacht de zender vertalen naar een X10 commando op het lichtnet.

UP DOWN

1. Neem de toetsen van de schakelaar.
2. Druk kort op de PROG toets, de LED zal nu snel groen gaan knipperen als teken dat de ontvanger wacht op X10 commando. (dit kan zowel via RF als het lichtnet zijn)
3. Zend de gewenste adres code om het adres the leren, wanneer het adres correct ontvangen is zal de groen LED stoppen met knipperen. (dit kan met elke willekeurige X10 zender zoals o.a. RF remote of een PLC commando met een programmer).
4. Het adres is nu vast gelegd.
5. Wanneer u meer dan 1 adres wilt leren dient u stap 2 to 4 te herhalen.
6. Wanneer het leerproces is afgerond druk de u de toetsen terug op de schakelaar.

Inschakelen van het 'beveiligd RF protocol'

Wanneer het 'beveiligd RF protocol' van de ebode module is ingeschakeld kan deze alleen nog communiceren met andere ebode modules en zullen deze niet meer reageren op het standaard X10 RF protocol. (d.w.z. zenders als de TPC, EM en IMRF kunnen alleen communiceren met de ontvangers RMA, shutter RMV end plug in module RPT).

Het beveiligde ebode protocol kan vergeleken worden met de protocolle welke gebruikt wording in professionele beveiligsystemen.

1. Neem de toetsen van de schakelaar.
   2.Houdt de PROG toets ingedrukt totdat de groene LED gaat branden. (na 3 seconden).
2. Laat de PROG toets los.
3. Druk vervolgens 10 maal de PROG toets in, de LED zal 5 keer knipperen en daarna uitgaan om te bevestigen dat de module in de beveiligde modus staat.
4. Plaats de toetsen terug op de schakelaar.

Verwijderen van de opgeslagen adressen. (RESET).

Volg de onderstaande procedure om alle eerder opgeslagen adressen te verwijderen.

1. Neem de toetsen van de schakelaar.
2. Houdt de PROG toets ingedrukt totdat de groene LED gaat branden. (na 3 seconde).
3. Laat de PROG toets los, Zowel de groene als de rode LED zal snel gaan knipperen, om na een aantal seconden uit te gaan, als bevestiging dat het geheugen gewist is. Hoe lang het duurt voordat het geheugen het gewist is hangt van het aantal opgeslagen adressen af.
4. Alle adressen zijn nu gewist daarnaast zal de ontvanger terug zijn gezet naar het standaard X10 communicatie protocol.
5. Plaats de toetsen terug op de schakelaar

Testen van de RMV ontvanger

Druk de bovenste toets (ON) in om het licht of apparaat in te schakelen. Druk de onderste toets (OFF) in om het licht of apparaat uit te schakelen.

Gebruik een afstandbediening, RF schakelaar of X10 programmer om te controleren of het licht/apparaat ook vanaf afstand te bedienen is.

Troubleshooting: Bij problemen of vragen check FAQ of www.ebodeelectronics.eu.

RMA reageert niet meer op commando's van een afstandbediening of ander X10 module?

• Check en/of vervang de batterijen van uw afstandbediening.
• Reset de ontvanger en her configureer deze.

Rode of groene LED knipperen, ook als er geen commando ontvangen wordt.

- Dit duid op RF of PLC interferentie, b.v. door TL lampen of TV/PC monitoren. U kunt dit onderdrukken door een FD10 filter (of de plug-in FM10 filter) in uw installatie te plaatsen.

NL - Hierbij verklaart BMB Electronics BV, Kortakker 10 – 4264 AE Veen – Nederland, dat de RMV in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG
