Tipo de produto	Tomada de parede embutida para controle de persianas
Marca	ebode
Modelo	RMV
Tensão de alimentação	230 V ~ 50 Hz
Tipo de carga	Motor de persiana (subida/descida)
Número de canais memorizáveis	32 canais no modo X10, 16 canais no modo Seguro ebode
Modo de comunicação	X10 (padrão) e modo Seguro ebode (comutação possível)
Função repetidor RF	Sim, converte e repete comandos de rádio para estender o alcance
Indicador LED	Verde (recepção de comando rádio), Vermelho (recepção/transmissão de comando de controle)
Caixa de embutir necessária	Diâmetro 65 mm, profundidade 40 mm
Material do invólucro	Plástico (ABS)
Protocolo de segurança	Modo Seguro ebode para edifícios sensíveis (compatível com TPC, EM, IMRF)
Instalação	Embutida em caixa de parede, cablagem no borneiro (L, N, subida, descida)
Certificação	Em conformidade com a diretiva 1999/5/CE (R&TTE)
Manutenção	Limpar com um pano seco e macio
Peças de reposição	Nenhuma peça substituível pelo usuário
Garantia	Consultar o manual ou o revendedor

Perguntas frequentes - RMV EBODE

Como instalar a tomada de parede RMV?

1. Desligue a corrente no disjuntor principal.
2. Conecte o interruptor de parede embutido conforme o esquema: L (fase 230V), N (neutro), e os fios de subida/descida da persiana.
3. Fixe o interruptor de parede em uma caixa de embutir de 65 mm de diâmetro e 40 mm de profundidade.
4. Restabeleça a corrente.
5. Inicialize um canal (veja a próxima pergunta).

Como inicializar um canal no RMV?

Remova a tampa, pressione brevemente o botão PROG. O LED pisca verde. Em seguida, pressione o botão ON/LIGAR do seu controle (controle remoto, interruptor de parede, programador). O LED apaga: o canal está memorizado. Você pode repetir para outros controles.

Como redefinir (reset) o RMV?

Remova a tampa, mantenha o botão PROG pressionado até que o LED verde acenda (cerca de 3 s). Solte o botão: os LEDs vermelho e verde piscam rapidamente e depois apagam. Todos os canais são apagados e o dispositivo volta ao modo X10.

Qual é a diferença entre o modo X10 e o modo Seguro ebode?

O modo X10 é o modo padrão, compatível com a maioria dos controles. O modo Seguro ebode é destinado a edifícios sensíveis: apenas os controles TPC, EM e IMRF funcionam, oferecendo um nível de segurança profissional. O número de canais memorizáveis passa de 32 (X10) para 16 (Seguro).

O que fazer se o interruptor de parede não responder mais aos comandos?

Verifique primeiro as pilhas do controle. Se o problema persistir, faça um reset do RMV (veja pergunta sobre o reset) e depois reinicialize os canais. Certifique-se também de que a alimentação está presente.

Quantos canais podem ser memorizados no RMV?

O RMV pode memorizar até 32 canais no modo X10 e até 16 canais no modo Seguro ebode.

O RMV é compatível com outras marcas de controles remotos?

Sim, o RMV utiliza o protocolo X10 (padrão), portanto é compatível com qualquer emissor X10 padrão. No modo Seguro ebode, apenas transmissores ebode específicos são aceitos.

Como mudar do modo X10 para o modo Seguro ebode?

Remova a tampa, mantenha o botão PROG pressionado até que o LED verde acenda (3 s). Solte, em seguida, faça 12 pressões breves e sucessivas em PROG (12 piscadas verdes). O LED pisca 5 vezes verde: o modo Seguro está ativado.

Qual caixa de embutir é necessária para o RMV?

É necessária uma caixa de embutir com diâmetro de 65 mm e profundidade de 40 mm.

O indicador LED não acende, o que fazer?

Verifique se a alimentação 230 V está presente (disjuntor ligado). Se sim, faça um reset (manter PROG 3 s). Se nada acontecer, o dispositivo pode estar com defeito e deve ser substituído.

MANUAL DE UTILIZADOR RMV EBODE

Nota geral de Segurança

Para uso cuidado e seguro deste producto, por favor lê cuidadosamente este manual e informação de segurança e segue as instruções. Manipulação técnica do producto ou qualquer mudanças ao producto são proibidas, devido a segurança e questões de aprovação.

Por favor, toma cuidado ao montar o equipamento correctamente - consulta teu guia de utente.

Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.

Importante: o producto deve ser usado de acordo com as instruções neste manual e não é conveniente para outros propósitos.

Evite o seguinte: forte desgaste mecânico, alta temperatura, vibrações fortes, humidade alta. Por favor, também respeita as notas adicionais de segurança nos vários capítulos do guia de utente. Para assegurar ajuste correcto por favor, lê o manual e notas de segurança cuidadosamente.

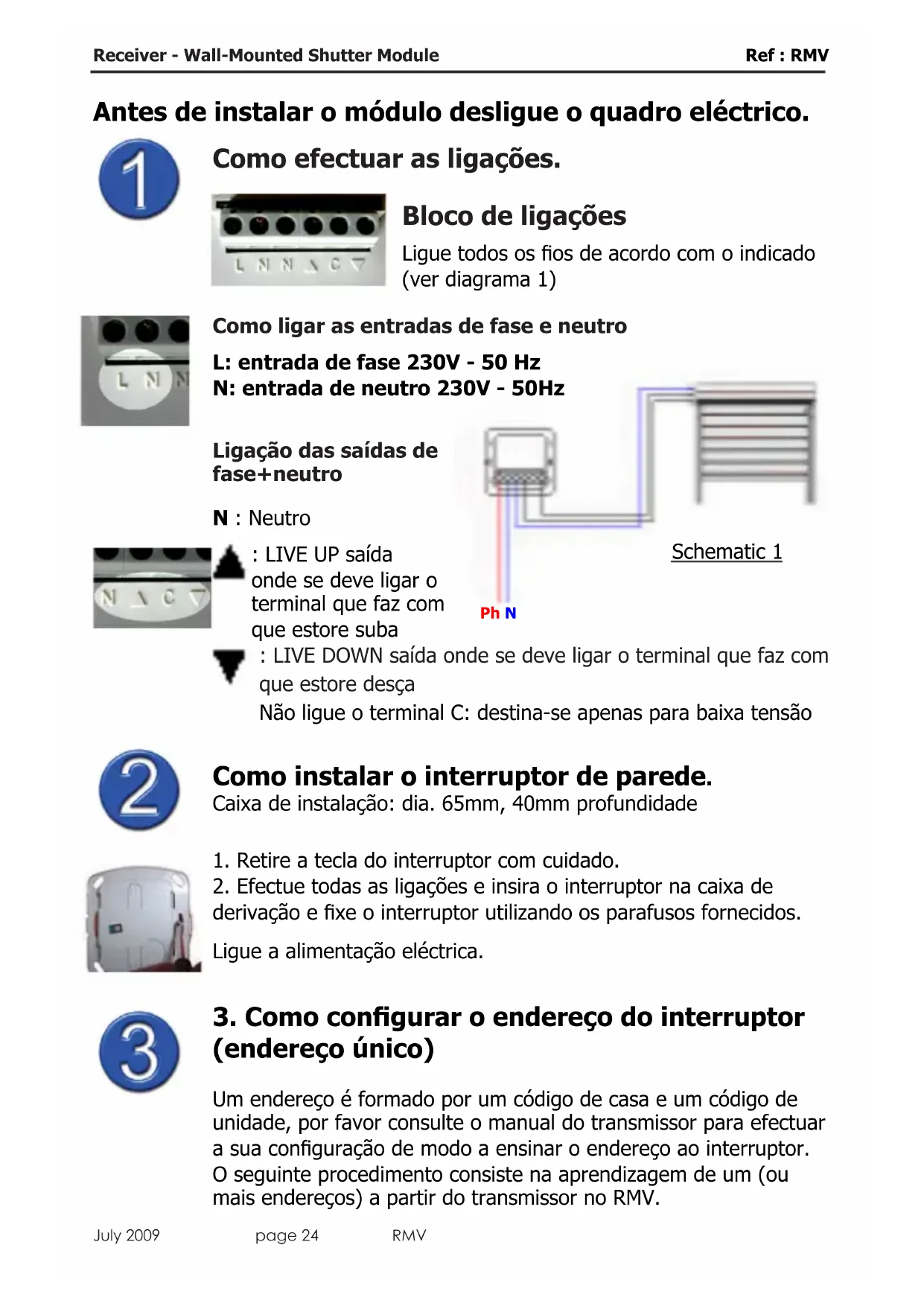

Como efectuar as ligações.

Ligue todos os fios de acordo com o indicado (ver diagrama 1)

Como ligar as entradas de fase e neutro

L: entrada de fase 230V - 50 Hz N: entrada de neutro 230V - 50Hz

Ligação das saídas de fase+neutro

N : Neutro

: LIVE UP saída onde se deve ligar o terminal que faz com que estore suba

: LIVE DOWN saída onde se deve ligar o terminal que faz com que estore desça

Não ligue o terminal C: destina-se apenas para baixa tensão

Caixa de instalação: dia. 65mm, 40mm profundidade

1. Retire a tecla do interruptor com cuidado.
2. Efectue todas as ligações e insira o interruptor na caixa de derivação e fixe o interruptor utilizando os parafusos fornecidos.

Ligue a alimentação eléctrica.

3. Como configurar o endereço do interruptor (endereço único)

Um endereço é formado por um código de casa e um código de unidade, por favor consulte o manual do transmissor para efectuar a sua configuração de modo a ensinar o endereço ao interruptor. O seguinte procedimento consiste na aprendizagem de um (ou mais endereços) a partir do transmissor no RMV.

Para sua informação:

- Uma vez ligado, o receptor RMV encontra-se em modo de recepção dos comandos X10 standard (para assegurar as comunicações entre o transmissor e o receptor consulte o passo 4).

- O receptor RMV recebe qualquer ordem por radiofrequência, efectua a sua tradução e transmite-a para a rede eléctrica.

1. Retire a tampa do receptor.
2. Pressione rapidamente o botão PROG, o LED pisca rapidamente a verde, indicando que o receptor se encontra À espera de uma ordem a partir de um transmissor (pode ser por RF ou através da rede eléctrica).
3. Escolha qual o endereço que quer configurar no receptor e transmita-o. O LED deixa de pisar indicando a recepção do sinal.
4. O endereço único encontra-se configurado.
5. Caso deseje programar mais comandos (RF ou PLC) no receptor repita os passos de 2 a 4.
6. Quando o procedimento de configuração estiver completo, coloque a tecla no interruptor. NOTA: Para uma instalação correcta certifique-se que o logo ebode se situa no canto inferior direito.

O modo de segurança ebode pode ser activado caso seja necessário.

Caso esta opção seja activada, só os transmissores TPC, EM e IMRF conseguem controlar as aplicações ligadas ao RMA, os estores ligados ao RMV e o módulo de tomada RPT. O protocolo de comunicações ebode pode ser associado a como um protocolo de comunicações de segurança, usado em sistemas de alarme.

1. Retire a tampa do receptor.
2. Mantenha o botão PROG pressionado até que o LED acenda a verde (cerca de 3 segundos).
3. Solte a tecla PROG.
4. Pressione e solte a tecla PROG pelo menos 10 vezes, o LED pisca 5 vezes e desliga-se. A partir deste momento encontra-se em modo de segurança.
5. Volte a colocar a tecla no interruptor (certifique-se que o logo ebode fica colocado no canto inferior direito).

Para apagar todos os endereços gravados no receptor (repor as configurações de fábrica).

Este procedimento consiste em apagar todas as configurações que possa ter introduzido e deixaram de ser válidas para o seu sistema.

1. Retire a tampa do receptor.
2. Mantenha o botão PROG pressionado até que o LED acenda a verde (cerca de 3 segundos).

3. Solte a tecla PROG. Ambos os LED verde e vermelho piscam rapidamente, para se desligarem ao fim de alguns segundos passando a piscar a laranja. O tempo que demora a efectuar o reset varia de acordo com os o número de endereços válidos introduzidos.

4. Todos os endereços estão apagados e o receptor volta a receber o protocolo X10.

5. Volte a colocar a tecla no interruptor (certifique-se que o logo ebode fica colocado no canto inferior direito).

Verifique se o RMV se encontra a funcionar.

Pressione a tecla que sobe o estore (ON) para que este suba.

Pressione a tecla que desce o estore (OFF) para que este desce.

Use um comando sem fios, um interruptor sem fios ou programador para verificar se consegue controlar o estore/cortina/tela.

Resolução rápida de problemas: Consulte a secção de FAQ e suporte técnico em www.ebodeelectronics.eu.

O RMV não está a ser controlado por RF ou através da rede eléctrica

- Verifique ou substitua as pilhas do seu comando sem fios.

- Efectue o reset ao receptor porque este pode ter perdido o endereço por excesso de manipulações e volte a programá-lo

-Os LED vermelho e verde piscam de forma errática quando não se usa o comando sem fios:

RF ou interferências na alimentação eléctrica podem ocorrer quando se utilizam lâmpadas fluorescentes, equipamentos A/C reversíveis, PC's, etc. Caso ocorram estas interferências tente isolar a causa das interferências usando filtros FD-10 no quadro eléctrico ou filtros FM10 no equipamento em causa.

PT - Nós, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, certifica-mos que o RMV cumpre os requisitos essenciais e outros aspectos relevantes previstos pela Directiva 1999/5/EC. A declaração de conformidade completa está disponível através de pedido.
