RMV - Presa a muro EBODE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Presa a muro incassata per comando tapparelle
Marca	ebode
Modello	RMV
Tensione di alimentazione	230 V ~ 50 Hz
Tipo di carico	Motore per tapparella (salita/discesa)
Numero di canali memorizzabili	32 canali in modalità X10, 16 canali in modalità Sicura ebode
Modalità di comunicazione	X10 (predefinita) e modalità Sicura ebode (commutabile)
Funzione ripetitore RF	Sì, converte e ripete i comandi radio per estendere la portata
Indicatore LED	Verde (ricezione comando radio), Rosso (ricezione/trasmissione comando)
Scatola da incasso richiesta	Diametro 65 mm, profondità 40 mm
Materiale della custodia	Plastica (ABS)
Protocollo di sicurezza	Modalità Sicura ebode per edifici sensibili (compatibile TPC, EM, IMRF)
Installazione	Incassata in una scatola a muro, cablaggio su morsettiera (L, N, salita, discesa)
Certificazione	Conforme alla direttiva 1999/5/CE (R&TTE)
Manutenzione	Pulire con un panno asciutto e morbido
Ricambi	Nessuna parte sostituibile dall'utente
Garanzia	Consultare il manuale o il rivenditore

Domande frequenti - RMV EBODE

Come installare la presa a muro RMV?

1. Spegnere la corrente dal quadro elettrico.
2. Cablare l'interruttore a muro incassato secondo lo schema: L (fase 230V), N (neutro) e i fili di salita/discesa della tapparella.
3. Fissare l'interruttore a muro in una scatola da incasso di 65 mm di diametro e 40 mm di profondità.
4. Ripristinare la corrente.
5. Inizializzare un canale (vedere domanda successiva).

Come inizializzare un canale sul RMV?

Rimuovere il coperchio, premere brevemente il tasto PROG. Il LED lampeggia verde. Quindi premere il tasto ON/ACCENSIONE del telecomando (telecomando, interruttore a muro, programmatore). Il LED si spegne: il canale è memorizzato. È possibile ripetere per altri comandi.

Come resettare il RMV?

Rimuovere il coperchio, tenere premuto il tasto PROG finché il LED verde non si accende (circa 3 s). Rilasciare il tasto: i LED rosso e verde lampeggiano rapidamente poi si spengono. Tutti i canali vengono cancellati e l'apparecchio torna in modalità X10.

Qual è la differenza tra la modalità X10 e la modalità Sicura ebode?

La modalità X10 è quella predefinita, compatibile con la maggior parte dei comandi. La modalità Sicura ebode è destinata agli edifici sensibili: solo i comandi TPC, EM e IMRF funzionano, offrendo un livello di sicurezza professionale. Il numero di canali memorizzabili passa da 32 (X10) a 16 (Sicura).

Cosa fare se l'interruttore a muro non risponde più ai comandi?

Controllare prima le batterie del telecomando. Se il problema persiste, eseguire un reset del RMV (vedere domanda sul reset) poi reinizializzare i canali. Assicurarsi inoltre che l'alimentazione sia presente.

Quanti canali si possono memorizzare nel RMV?

Il RMV può memorizzare fino a 32 canali in modalità X10 e fino a 16 canali in modalità Sicura ebode.

Il RMV è compatibile con altre marche di telecomandi?

Sì, il RMV utilizza il protocollo X10 (predefinito), quindi è compatibile con qualsiasi trasmettitore X10 standard. In modalità Sicura ebode, sono accettati solo trasmettitori ebode specifici.

Come passare dalla modalità X10 alla modalità Sicura ebode?

Rimuovere il coperchio, tenere premuto il tasto PROG finché il LED verde non si accende (3 s). Rilasciare, quindi eseguire 12 brevi pressioni successive su PROG (12 lampeggi verdi). Il LED lampeggia 5 volte verde: la modalità Sicura è attivata.

Quale scatola da incasso è necessaria per il RMV?

È necessaria una scatola da incasso con un diametro di 65 mm e una profondità di 40 mm.

Il LED non si accende, cosa fare?

Verificare che l'alimentazione 230 V sia presente (interruttore automatico inserito). Se è così, eseguire un reset (tenere premuto PROG 3 s). Se non accade nulla, l'apparecchio potrebbe essere difettoso e deve essere sostituito.

MANUALE UTENTE RMV EBODE

Manuale per l'utente 26

Note Generali di Sicurezza

Per un uso sicuro e responsabile di questo prodotto si prega leggere attentamente questo manuale e le informazioni di sicurezza, seguendo scrupolosamente le istruzioni. Qualsiasi manipolazione o modifica tecnica del prodotto sono proibite, per salvaguardare la sicurezza e le norme di certificazione del prodotto.

Si prega avere cura di configurare correttamente il prodotto - consultare questo manuale per l'utente. Non aprire: rischio di folgorazione. Le tensioni all'interno di questo apparecchio sono mortali. All'interno nonvi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualificato.

Importante: Del prodotto dev'essere utilizzato rispettando le istruzioni di questo manuale, non essendo adatto per scopi diversi da quanto riportato nel manuale.

Si prega evitare: forti sollecitazioni meccaniche, alte temperature, forti vibrazioni, alta umidità

Si prega altresì di rispettare le note di sicurezza aggiuntive riportate nei vari capitoli di questo manuale per l'utente. Per assicurare una corretta configura-zione si prega leggere attenta-mente il manuale e le note di sicurezza.

Notes

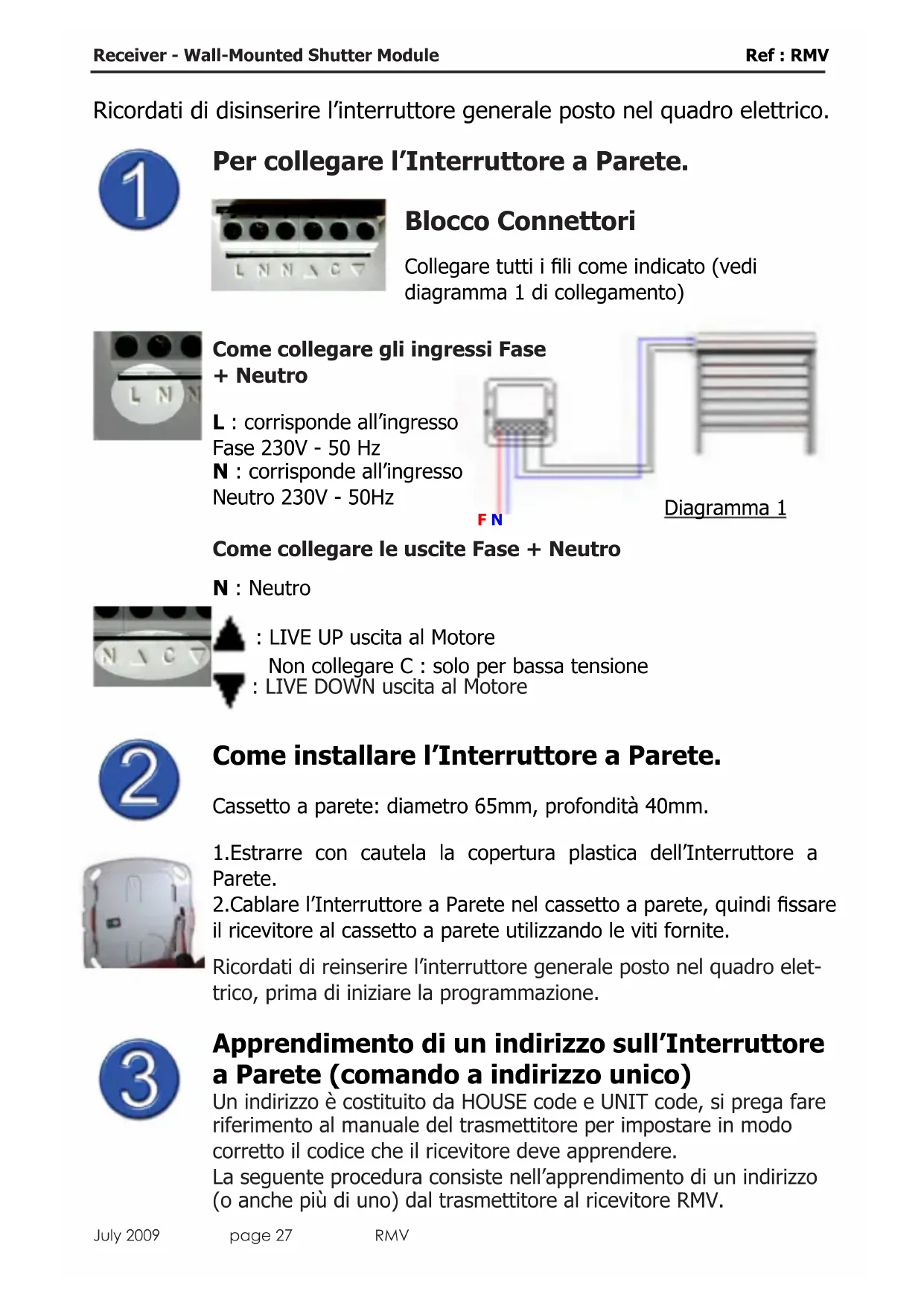

Ricordati di disinserire l'interruttore generale posto nel quadro elettrico.

Per collegare l'Interruttore a Parete.

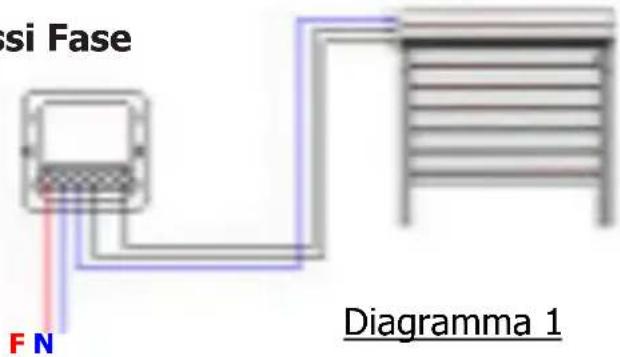

Collegare tutti i fili come indicato (vedi diagramma 1 di collegamento)

Come collegare gli ingressi Fase + Neutro

L : corrisponde all'ingresso

Fase 230V - 50 Hz

N : corrisponde all'ingresso

Neutro 230V - 50Hz

Come collegare le uscite Fase + Neutro

N : Neutro

: LIVE UP uscita al Motore

Non collegare C : solo per bassa tensione

: LIVE DOWN uscita al Motore

Come installare l'Interruttore a Parete.

Cassetto a parete: diametro 65mm, profondità 40mm.

1. Estrarre con cautela la copertura plastica dell'Interruttore a Parete.
2. Cablare l'Interruttore a Parete nel cassetto a parete, quindi fissare il ricevitore al cassetto a parete utilizzando le viti fornite.

Ricordati di reinserire l'interruttore generale posto nel quadro elettrico, prima di iniziare la programmazione.

Apprendimento di un indirizzo sull'Interruttore a Parete (comando a indirizzo unico)

Un indirizzo è costituito da HOUSE code e UNIT code, si prega fare riferimento al manuale del trasmettitore per impostare in modo corretto il codice che il ricevitore deve apprendere.

La seguente procedura consiste nell'apprendimento di un indirizzo (o anche più di uno) dal trasmettitore al ricevitore RMV.

Informazioni :

• Se alimentato, il ricevitore RMV è nella modalità di riconoscimento dei comandi standard X10 (Per assicurare la comunicazione fra trasmettitore e ricevitore fare riferimento al punto 4).
• Il ricevitore RMV risponde ai comandi a Radiofrequenza inviati da ogni trasmettitore, prima di tradurli e trasmetterli come onde convogliate sulla linea elettrica esistente.

UP

1. Estrarre con cautela la copertura plastica del ricevitore.
2. Premere velocemente il tasto PROG, il LED verde lampeggia velocemente confermando che il ricevitore è in attesa di un comando proveniente da un trasmettitore (sia in modalità RF sia PLC).

3. Premere il tasto scelto di un telecomando o trasmettitore (telecomando RF, comando / controller PLC) per far autoapprendere l'indirizzo. Il LED verde smette di lampeggiare a conferma del comando.

4. L'indirizzo unico è stato confermato.

5. Nel caso sia necessario far autoapprendere più di un comando (telecomando RF, comando / controller PLC) ripetere la procedura dal punto 2 al punto 4.

6. Al termine della procedura di apprendimento, inserire a pressione la copertura plastica sul ricevitore. NOTA : Per una corretta installazione, verificare che il logo ebode visibile sulla copertura sia posizionato nell'angolo inferiore destro della stessa.

La modalità sicurezza ebode può essere attivata in caso di modalità richiesta sicurezza.

Per fare questo, SOLO i trasmettitori TPC, EM e IMRF possono comandare i ricevitori RMA per luci / elettrodomestici, il ricevitore per avvolgibili RMV e il modulo RPT a presa di corrente.

Il protocollo di comunicazione ebode può essere integrato in qualità di comunicazione di sicurezza professionale, principalmente utilizzata nei sistemi di allarme.

1. Estrarre con cautela la copertura plastica del ricevitore.
2. Tenere premuto il tasto PROG finché il LED verde si accende (dopo 3 secondi).
3. Rilasciare il tasto PROG.
4. Premere/rilasciare almeno 10 volte il tasto PROG, il LED inizia a lampeggiare per 5 volte prima di spegnersi. È ora attiva la modalità sicurezza.
5. Inserire a pressione la copertura plastica (verificare che il logo ebode visibile sulla copertura sia posizionato nell'angolo inferiore destro della stessa).

5. Per cancellare tutti gli indirizzi registrati nel ricevitore (RESET generale).

Questa procedura consiste nel cancellare tutti gli indirizzi inseriti nel tempo, non più validi per comandare il sistema Domotico.

1. Estrarre con cautela la copertura plastica del ricevitore.
2. Tenere premuto il tasto PROG finché il LED verde si accende (dopo 3 secondi).
3. Rilasciare il tasto PROG. Entrambi i LED verde e rosso lampeggiano velocemente, per spegnersi dopo alcuni secondi (il LED lampeggia di luce arancione). Il tempo di cancellazione dipende dal numero di indirizzi validi inseriti.
4. Tutti gli indirizzi sono stati cancellati, il ricevitore ritorna in modalità protocollo di comunicazione standard X10.
5. Inserire a pressione la copertura plastica (verificare che il logo ebode visibile sulla copertura sia posizionato nell'angolo inferiore destro della stessa).

Verifica funzionamento del ricevitore RMV.

Inserire l'interruttore generale.

Premere delicatamente il tasto superiore (ON) per far salire gli avvolgibili. Premere delicatamente il tasto inferiore (OFF) per far scendere gli avvolgibili.

Utilizzare un telecomando, interruttore RF a parete, controller per verificare il controllo remoto di persiane, avvolgibili o schermi motorizzati.

Diagnostica guasti: controllare le domande più frequenti (FAQ) e il supporto tecnico su www.ebodeelectronics.eu.

RMV non può essere comandato in alcun modo sia da telecomando RF sia da controller PLC?

• Controllare e/o sostituire le pile del telecomando.
• Eseguire un RESET generale del ricevitore, che potrebbe aver perso il suo in- dirizzo a causa di eccessive manipolazioni (eseguire la procedura dal punto 5), quindi re-inizializzare sia il trasmettitore sia il ricevitore (eseguire la procedura dal punto 3).
• Il LED rosso o verde lampeggia casualmente anche in assenza di controllo remoto :
  Può verificarsi un'interferenza RF o PLC (es. lampade fluorescenti, adattatori di corrente, monitor PC); si prega inserire un filtro FD10 nel quadro elettrico principale o un modulo FM10 a presa di corrente per filtrare ogni segnale spurio.

IT - Con la presente BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, dichiara che questo RMV è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Product category : general consumer (category 3).

Date: March 2009

Peter Schoon - Product Manager BMB
