BRUKSANVISNING RMV EBODE

Allmänna säkerhetsråd

För säker användning av denna produkt, vad snäll och läs manualen och säkerhetsinformationen och var noga med att följa instruktionerna. Tekninsk manipulation av produkten eller ändring av något slag är strängt förbjuden., med tanke på säkerhet och godkännande frågor.

Var noga med att ansluta produkterna på ett korektt sätt- kolla imanualen. WARNING: Öppna inte! Risk för elektrisk stöt. Spänningar i denna utrustning är skadliga för livet. INGA EGNA DELAR på insidan. Hänvisa all service till kvalificerad servicetekniker.

VIKTIGT: Produkt skall användas till till det den är till för och inget annat.

Undvik följande för stora mekaniska påfrestningar, för höga tempraturer, starka och stora vibrationer, hög fuktighet. Var vänligen respektera också de extra säkerhets anteckningarna i de olika kapitlen i användarhandboken. För att säkerställa korrekt inställning läs manualen och säkerhets noteringarna noggrant.

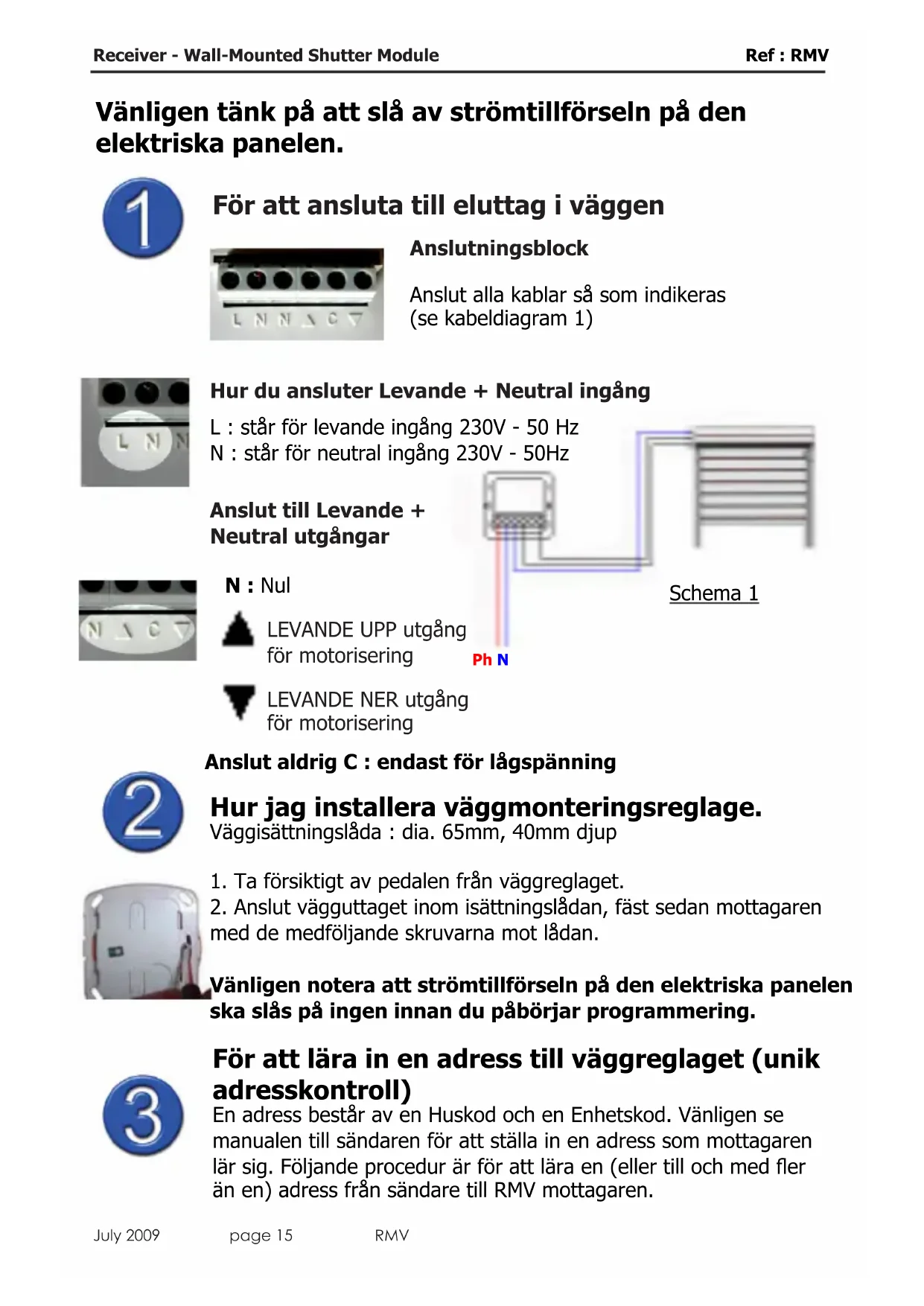

Vänligen tänk på att slå av strömtillförseln på den elektriska panelen.

För att ansluta till eluttag i väggen

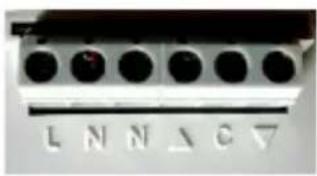

L N N Δ C ▼

Anslutningsblock

Anslut alla kablar så som indikeras (se kabeldiagram 1)

L N N

Hur du ansluter Levande + Neutral ingång

L : står för levande ingång 230V - 50 Hz N : står för neutral ingång 230V - 50Hz

Anslut till Levande + Neutral utgångar

30V - 50 Hz 30V - 50Hz Schema 1 Ph N

N : Nul

LEVANDE UPP utgång för motorisering

LEVANDE NER utgång för motorisering

Schema 1

Anslut aldrig C : endast för lågspänning

Hur jag installera väggmonteringsreglage.

Väggisättningslåda : dia. 65mm, 40mm djup

1. Ta försiktigt av pedalen från väggreglaget.
2. Anslut vägguttaget inom isättningslådan, fäst sedan mottagaren med de medföljande skruvarna mot lådan.

Vänligen notera att strömtillförseln på den elektriska panelen ska slås på ingen innan du påbörjar programmering.

För att lära in en adress till väggreglaget (unik adresskontroll)

En adress består av en Huskod och en Enhetskod. Vänligen se manualen till sändaren för att ställa in en adress som mottagaren lär sig. Följande procedur är för att lära en (eller till och med fler än en) adress från sändare till RMV mottagaren.

Hur du gör:

- Då du har slagit på systemet kommer RMV mottagaren att vara inställd på att motta X10 standards styrning (för att säkerställa kommunikation mellan sändare och mottagare kan du läsa om hur du för i steg 4).

- RMV mottagaren svarar på alla RF kommandon som mottas från alla sändare och översätter det till X10 kommandon på strömlinjen.

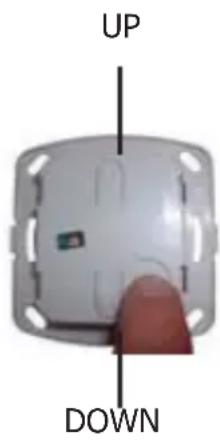

UP DOWN

1. Ta av pedalen på mottagaren.
2. Tryck ätt ned PROG knappen. En grön LED lampa blinkar och visar att mottagaren väntar på order från alla sändare (antingen i RF eller PLC läget).
3. Välj och tryck ner knappen på en fjärrkontroll eller sändare (RF fjärrkontroll, PLC kommando/programmering) för att automatiskt lära in adressen. Grön LED slås av för att godkänna ordern.
4. Den unika adressen är nu bekräftad.
5. Om du vill lära in mer än ett kommando (RF fjärrkontroll, PL kommando / programmering) så upprepar du bara steg 2 till steg 4.
6. Då inlärningen är klar, sätt bara tillbaka paddeln på mottagaren.
   NOTERA : För korrekt installation, se till så att ebode loggan visas på pedalen nere till höger.

Att växla från standard till säkert kommunkationsprotokoll.

Det säkra ebode protokollet kan aktiveras när det bheövs. Då det är aktivt kan ENBART ebode sändare som TPC, EM och IMRF användas för att kontrollera ebode moduler som RMA, RMV och RPT.

ebode kommunikationsprotokoll kan användas med professionella kommunikationsprotokoll för säkerhet, sådana som används i alarmsystem.

1. Ta av pedalen på mottagaren.

2. Tryck och håll nere PROG knappen tills det att LED lyser i grönt (efter 3 sekunder).

3. Släpp upp PROG knappen.

4. Tryck/släpp upp minst 10 gånger (PROG knappen), LED börjar blinka 5 gånger och slocknar igen. Du är nu i säkert läge.

5. Sätt tillbaka pedalen igen (se till så att ebode loggan sitter nere till höger).

För att radera alla sparade adresser på mottagaren (Återställ).

Den här proceduren raderar alla adresser som du har sparat och som inte funderar för att styra till hemautomationssystem.

1. Ta bort pedalen från mottagaren.
2. Tryck och håll nere PROG knappen tills det att LED lyser i grönt (efter 3 sekunder).

3. Släpp upp PROG knappen. Både gröna och röda LED blinkar nu snabbt och slås sedan av efter några sekunder (LED blinkar i orange). Tiden det tar att radera beror på antalet adresser som tas bort.

4. Alla adresser är nu borttagna, mottagaren går tillbaka till X10 standard kommunikationsprotokoll.

5. Sätt tillbaka pedalen (se till så att ebode loggan finns på nedre högra sidan).

Använda RMV mottagare.

Tryck försiktigt på övrre knappen (PÅ) för att gå uppåt. Tryck försiktigt på nedre knappen (AV) för att gå nedåt.

Använd en X10 kompativel fjärrkontroll, RF vägguttag eller programmerare för att kolla fjärrstyrning av motoriserad enhet så som reglage och utskjutbara enheter.

Problemlösning: vänligen kolla FAQ och teknisk support på www.ebodeelectronics.eu.

RMV kan inte styras mer från antingen en RF eller PLC fjärr/programmerare?

• Kolla och/eller byt ut batterierna på fjärrkontrollen.
• Försök med en generell ÅTERSTÄLLNING av mottadaren då den kan ha förlorat adressen beroende på för många inställningar (börja från steg 5), initiera sedan sändaren och mottagaren igen, båda samtidigt (RMV) (börjar från punkt 3).

- Röd och grön LED blinkar slumpvis även om inga kommandon ges: RF eller PLC störning kan förekomma (ie Vissa typer av lampor, Omvänd A/C, PC skärm), vänligen lägg till antingen ett filter FD10 i huvudkontrollpanelen eller en anslutningsmodul FM10 för att filtrera för produkten i fråga

SE - Härmed intygar BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, att denna RMV står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.
