BRUKSANVISNING IR Link Pro Flush EBODE

1. För bästa användning
2. Introduktion
3. Innehåll
4. Hur fungerar ebode IR Link Pro Flush?
5. Finns det förhållanden då ebode IR Link Pro Flush inte fungerar?
6. Installera ebode IR Link Pro Flush
7. Användning
8. Problemlösning
9. Specifikationer

1. För bästa användning

För att du ska ha störst möjliga nytta av denna produkt och för att du ska kunna använda den på ett säkert sätt är det viktigt att du läser igenom den här manualen och är särskilt noga med säkerhetsinstruktionerna. Enheten är registrerad som en enhet som inte orsakar störningar på radiosändningar. Den är CE-godkänd och följer de krav som finns för lågspänningsprodukter. Alla instruktioner, särskilt gällande säkerhet och installation, måste följas. Teknisk manipulation av produkten, eller andra ändringar, är förbjudna eftersom det äventyrar din säkerhet samt kräver tillstånd. Se till så att du ställer in enheten på rätt sätt – instruktioner finns i denna manual. Unga barn ska bara använda enheten under en vuxen persons överseende. Garantin kommer inte att gälla om skada uppstår i samband med felaktig användning av enheten, så använd den bara så som anges i manualen.

SÄKERHETSFÖRESKRIFTER

• För att förhindra kortslutning är det viktigt att produkten (om ej annat anges) bara används inomhus och på torra platser. Utsätt inte enheten för regn eller fukt.
• Undvik starka stötar och mekaniskt slitage samt extrema temperaturer. Samma sak gäller för vibrationer och hög luftfuktighet.
• Plocka aldrig isär någon del av enheten. Inuti den finns inget underhåll som du kan utföra själv. Enheten ska enbart repareras av kvalificerad personal som är godkänd av tillverkaren. Måste delar bytas ut så ska de bytas ut till originaldelar.
• Adaptern: Anslut bara adaptern till ett eluttag efter att du kollat så att elstandarden i ditt hem/kontor överensstämmer med specifikationerna på produkten. Anslut aldrig enheten då sladden eller adaptern är skadad. Om skada uppstått, kontakta din återförsäljare.
• Batterier: håll batterierna utom räckhåll för barn. Återvinn batterierna i närmaste batteriholk. Använd aldrig gamla batterier eller batterier av olika märken/typer tillsammans. Ta ur batterierna då du inte ska använda enheten under lång tid. Då du sätter i batterierna ska du se till så att polerna ligger rätt. Se till så att batterierna inte kortsluter och att de inte kommer i kontakt med öppna lågor (de kan explodera).

Vid felaktig användning, om enheten har öppnats, ändrats eller reparerats av okvalificerad personal så gäller inte garantin längre. Tillverkaren och återförsäljaren tar inget som helst ansvar om produkten har använts på annat sätt än vad som anges i manualen. Återförsäljaren tar inget som helst ansvar för skador som inte täcks specifikt av garantin.

2. Introduktion

Gratulerar till ditt val att köpa ebode IR Link Pro Flush. Vår eIR ^2 x ^TM -teknik (uttalas lrex) ger en hög nivå av immunitet mot InfraRöda störningar genom direkt solljus, CFL-belysning och platt-TV-apparater (inklusive Plasma, LCD och LED). Satsen innehåller två 3IREDB för styrning av 6 enheter och en 1IRQC snabbanslutningskabel för direktkontroll av vanliga audio/videomottagare (t.ex. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon etc). IR Link Pro Flush drivs av en 12V likströmsadapter (medföljare) och kan byggas ut med extra IR Link-mottagare i olika rum.

IR Link Pro Flush är ett eldrivet InfraRed Extender System som ger total fjärrkontroll för audio/video-komponenter (som Blu-ray-spelare, A/V-mottagare, DVR, satellitmottagare, kabelmottagare, etc.) som kan placeras bakom stängda skåpsdörrar, i andra rum eller på andra dolda och/eller utom synhåll varande platser.

InfraRed Extender består i allmänhet av en IR-infångarenhet, "mottagaren", en distributionskrets, "hubben", och slutligen IR-diodutgången, "sändaren", som skickar signalen till A/V-utrustningen.

3. Innehåll

IR Link Pro Flush är ett förpackat InfraRed Remote Control Extender System. Det innehåller en IRLPRO Flush Mount IR-mottagare, inklusive 4 utbytbara, färgade täckgaller (svart, vit, krom, mässing), en IRHUB4 anslutningsmodul med 4 sändarutgångar + Statusingång för Jumper Cable, en två 3IREDB trippelblinkande sändare, en 1IRQC snabbanslutningskabel och en 12 V likströmsenhet. Dessa delar är allt som krävs för att kunna styra upp till 7 komponenter.

4. Hur fungerar ebode IR Link Pro Flush?

ebode IR Link Pro Flush är avsedd för användning i IR kontrollsystem där IRHUB4 anslutningsmodul finns inom räckhåll för 2-meterskabeln från IRLPRO Flush IR-mottagaren, t.ex vid installation av IR Link Pro Flush i ett skåp där de komponenter som styrs finns bakom stängda dörrar och IRLPRO Flush Mottagare kan säga monteras in i skåpet (se steg 3 i kapitel 5), så att den är synlig för din fjärrkontroll.

5. Installera ebode IR Link Pro Flush

Hubbarna är färgkodade för enkel plug-and-play-installation av IR-mottagaren och IRED-sändarna som har färgade uttag.

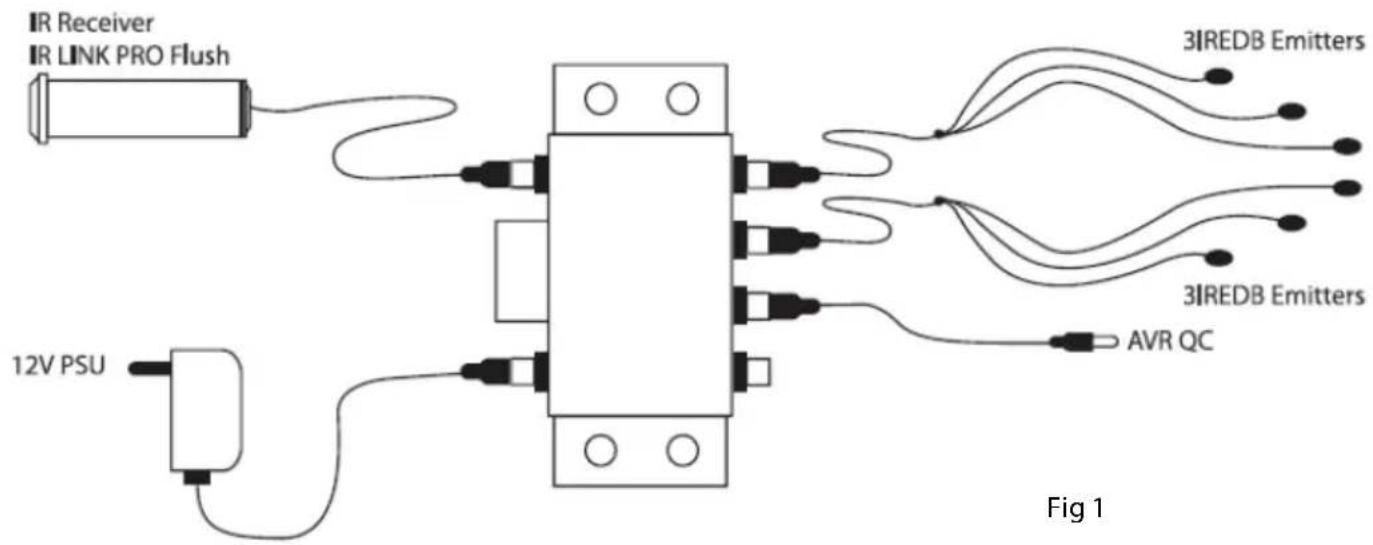

Ett typiskt system visas i Fig 1 nedan. Se tabellen och den procedur som gäller för anslutning:

1. Fäst de 3IREDB-sändarna på IR-sensorfönstren på de komponenter i ditt system som du vill styra. Se Fig 2.

2a. Anslut de gula minikontakterna från 3IREDB till någon av de gula "EMITTERS"-uttagen på IRHUB4 anslutningsmodul.

2b. Anslut IRQC-kabeln till någon av de gula "EMITTERS"-uttagen på IRHUB4 och den andra änden i 3,5 mm monoingång på din AVR. IRED Mono TS 3,5mm stiftskonfiguration: spets är IR-data, mantel är Jord. (KONTROLLERA I MANUALEN FÖR ENHETEN FÖR PASSANDE STIFTSKONFIGURATION)

Fig 2

1. Borra ett hål 12 mm bred där du vill placera IR-mottagare. Ta bort mutter, tryck mottagaren kabel och tråd genom hålet med objektivet in i rummet (och i line-of-sight av fjärrkontrollen). Skruva loss muttern tills hårt att hålla mottagaren på plats.

2. Anslut den röda minikontakten från IRLPRO Flush IR-mottagaren till det röda "IR RCVR"-uttaget på IRHUB4 anslutningsmodul.

3. Anslut 12 V-likströmsenheten till ett obrutet 230V\~50Hz uttag.

OBS: Det är viktigt att IR-systemet ansluts via ett obrutet uttag så att systemet alltid är aktiverat för kommando för systemstart, ON.

1. Anslut 2,1 mm "C"-kontakten till strömadaptern till "+12VDC"-uttaget på IRHUB4 anslutningsmodul.

STATUS

Du kan skicka en strömstatussignal till IRLPRO Flush IR-mottagaren genom att ansluta en strömadapter till denna anslutning (medföljer inte; 5 – 24 VDC & 5 12 VAC) som exempelvis kan brytas av enheten som styrs. Då A/V-enheten eller kontakten är tillslagen tänds den gula LED-lampan på IRLPRO Flush IR-mottagaren för att visa att A/V-enheten är tillslagen. (se fig 3). Ingångsspänning ska vara 5 – 24 VDC & 5 12 VAC. Uttag 2,1 mm pi konfiguration: centrum/röd är +VDC, mantel/svart är Jord.

Fig 3

Ovanpå skåpet finns en brytkontaktor för bygelplacering. Standardinställningen för bygeln är i parkerad position JP1. Du har 3 olika status LED-responspositioner:

• Standard, JP i position JP1: Feedback-LED aktivoch status-LED icke aktiv/oanvänd
• JP i position JP2: Feedback-LED och status-LED båda alltid AV
• JP kabel i position JP2 med spänningsmatning inom räckvidd:Feedback-LED ochstatus-LED aktiv (beroende på närvarande extern spänning)
• JP i position JP3: Feedback-LED aktiv och status-LED alltid PÅ (baserat på effekt till IRHUB4)

6. Användning

IR-repetersystemet ska nu fungera för samtliga styrda komponenter. Då systemet fungerar som det ska syns en blå "talk-back" LED-lampa blinka på framsidan av IRLPRO Flush IR-mottagaren när du riktar din fjärrkontroll mot den och trycker på någon av knapparna.

7. Problemlösning

Trots att ebode IR Link Pro Flush har vår egna eIR ^TM -teknik som ger en hög nivå av immunitet mot InfraRöda störningar genom direkt solljus, CFL-belysning och platt-TV-apparater (inklusive plasma, LCD och LED) kan det i sällsynta fall vara nödvändigt att flytta IR-Mottagaren till en annan plats om enheten tar in oväntade störningar. Dessa störningar kan i svåra fall förhindra att systemet fungerar. Du kan identifiera störningar genom att IR-dioderna lyser eller blinkar även om du för tillfället inte sänder signaler med fjärrkontrollen.

Efter omplacering bör du kontrollera om IR Link Pro Flush styr satellitmottagaren eller andra komponenter. Om IR Link Pro Flush ändå inte fungerar bör du flytta IR-Sändardioderna. Enheten får dock inte placeras direkt ovanför mottagarenhetens InfraRöda Mottagaröga. Läs i enhetens användarmanual eller kontakta tillverkaren för att få veta den exakta placeringen av det infraröda mottagarögat.

VIKTIGT: För installationer som innefattar mer än två avsides rum, tag hjälp från en professionell audio/video installatör med erfarenhet i IR fjärrkontrollssystem.

Övriga frågor? Se www.ebodeelectronics.eu

8. Specifikationer

IRLPRO FLUSH IR-MOTTAGARSPECIFICATIONER

• InfraRed modulationsfrekvens bandbredd: 30 - 60 kHz
• Kabellängd 3 m, kan förlängas till max 300 meter (UTP eller motsvarande).
  • Röd 3,5 mm TRRS-kontakt stiftskonfiguration från spets till mantel:
• Spets = Gul = IR-data
• Ring 1 = Svart = Jord
  • Ring 2 = Röd = +12 V DC
• Mantel = Vit = Status

- Mottagningsräckvidd: Upp till 10 meter beroende på lokala förhållanden och vilken fjärrkontroll som används.

- Mottagningsvinkel: 45 grader från axeln.

- Talkback LED (BLÅ). Indikerar InfraRed mottagning enbart då sändare är ansluten(na).

- Status LED (GUL). Indikerar strömstatus för A/V-system.

- Max antal direktdrivna IRED IR-sändare: 4 trippelsändare som använder IRHUB4 anslutningsmodul. Upp till sex IRLPRO Flush IR-mottagare kan anslutas parallellt till skruvterminalingångarna på IR Link IRHUB-seriens anslutningsmoduler (t.ex. tillvalen IRHUB2CI och IRHUB4). Strömförbrukning: 12 V DC @ 25 mA. Kräver 12 V DC strömenhet (medföljer).

- Dimensioner IRLPRO Flush IR-mottagare: 50 mm x ∅ 16 mm

OBS: Enheten fungerar inte med vissa märken och modeller som drivs vid högre frekvenser (t.ex. B&O). Kontakta ebode Tekniska support för mer information.

Kabelspecifikationer för längre kabel till angränsande rum:

3-ledare, 24AWG/0,2 mm 2 solid eller platt kabel upp till 50 m, 22AWG/0,35 mm2 upp till 100 m, 20AWG/0,5 mm2 upp till 200 m och 18AWG/1 mm2 upp till 300 m (oskyddad OK).

Max överföringslängd: 300 m med kategorikabel (UTP, använd vit sammansatt för jord och 2 solida färger för IR och 2 solida färger för 12 V DC).

Om det finns lång sträcka oskyddad kabel (> 25m) kan det vara nödvändigt att ansluta ett 470 Ohm 1/8 Watt motstånd parallellt mellan IR och Jord på IRHUB anslutningsmodul.

IRHUB4 anslutningsmodul

• Strömförsörjning: 230V\~50Hz, 12 V DC 100 mA (medföljer)
• 1x 4-vägsWagofästklämma för IR, GND, 12VDC och status
• 1x effektstatus JP2-ingång:5 – 12VDC vid 10mA minimum eller 5 – 12VAC vid 47-63HZ
• 1x JP till C-kontakt 2,1mm kabel, centerpositiv (medföljerej)
• 4x IRED-uttag: 3,5 mm mono TS-kontakt
• 1x IR-mottagaruttag: 3,5 mm TRRS-kontakt
- Mått: 60x55x20mm
