Tipo de producto	Repetidor infrarrojo empotrable
Marca	ebode
Modelo	IR Link Pro Flush
Dimensiones (L x A x A)	50 x 50 x 20 mm
Peso	50 g
Alimentación	Pila de 3 V (CR2032) o adaptador de corriente 5 V USB
Alcance infrarrojo	Hasta 30 metros en línea de visión
Frecuencia IR	38 kHz
Compatibilidad	TV, cadena Hi-Fi, decodificador, etc.
Instalación	Empotrada (flush) o en superficie
Cable	Cable de 1,5 m entre emisor y receptor
Material	Plástico ABS
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	No sumergir en agua. Desconectar antes de la limpieza.
Piezas de repuesto	No disponibles por separado
Reparabilidad	No reparable por el usuario
Contenido del paquete	Emisor, receptor, cable, pila CR2032, adaptador de corriente
Garantía	2 años

Preguntas frecuentes - IR Link Pro Flush EBODE

¿Cómo instalar el repetidor IR?

Perfore un agujero de 50 mm de diámetro para la caja empotrada. Conecte el cable entre el emisor y el receptor. Fije la caja en el agujero y conecte la alimentación.

¿Cuál es el alcance máximo?

El alcance es de 30 metros en línea de visión directa entre el mando a distancia y el receptor.

¿Funciona con todos los mandos a distancia?

Sí, repite las señales infrarrojas a 38 kHz, compatibles con la mayoría de los dispositivos (TV, decodificador, etc.).

¿Se puede usar sin pila?

Sí, el dispositivo puede ser alimentado por el adaptador de corriente USB proporcionado opcionalmente. La pila CR2032 sirve como respaldo.

¿Cómo restablecer el dispositivo?

Retire la pila y el adaptador de corriente durante 30 segundos, luego vuelva a conectar. Los ajustes se conservan por defecto.

¿Qué hacer si el repetidor no responde?

Verifique la pila, el adaptador de corriente y las conexiones. Asegúrese de que los sensores IR estén despejados y limpios.

¿Es la caja impermeable?

No, no es impermeable. Instálelo en el interior, protegido de la humedad.

¿Se puede pintar para adaptarlo a la pared?

Sí, la parte frontal se puede pintar con pintura acrílica. No pinte el sensor IR.

¿Cómo limpiar el repetidor?

Utilice un paño suave y seco. Evite los productos químicos que podrían dañar el plástico.

¿Dónde encontrar el manual completo?

Descargue el manual en formato PDF en el sitio notice-facile.com o en el sitio del fabricante ebode.

MANUAL DE USUARIO IR Link Pro Flush EBODE

1. Condiciones de uso
2. Introducción
3. Contenidos
4. ¿Cómo funciona el ebode IR Link Pro Flush?
5. ¿Existen condiciones en las que el ebode IR Link Pro Flush no funcione?
6. Instalación de la ebode IR Link Pro Flush
7. Funcionamiento
8. Cómo evitar y resolver posibles problemas
9. Información técnica

1. Condiciones de uso

Para un uso sin problemas y seguro de este producto lea cuidadosamente este manual y la información de seguridad, y siga las instrucciones. La unidad está registrada como dispositivo que no provoca ni padece interferencias de radiofrecuencia. Tiene aprobación CE y cumple con la Directriz de Bajo Voltaje. Deben seguirse las instrucciones de seguridad e instalación. Se prohíbe la manipulación técnica del producto, así como cualquier modificación del mismo, por motivos de seguridad y certificación. Asegúrese de configurar correctamente el dispositivo – consulte su guía del usuario. Los niños pequeños deben usar el dispositivo bajo supervisión de adultos. No se aceptará garantía o responsabilidad alguna por daños causados por un uso incorrecto del equipo, distinto al indicado en este manual del propietario.

ADVERTENCIAS DE SEGURIDAD

• Para evitar cortocircuitos, este producto (salvo si está especificado para uso en exterior) debe usarse en el interior, exclusivamente en lugares secos. No exponga los componentes a la lluvia ni la humedad.
• Evite el desgaste mecánico extremo, las temperaturas ambientales extremas, las vibraciones fuertes y la humedad atmosférica.
• No desmonte ninguna pieza del producto: el dispositivo tiene no hay piezas reparables por el usuario en el interior. El producto sólo debe ser reparado o mantenido por personal de servicio cualificado y autorizado. Las piezas defectuosas deben ser cambiadas por piezas de recambio originales.
• Baterías: mantenga las baterías lejos del alcance de los niños. Deseche las baterías como residuos químicos. No use nunca baterías viejas y nuevas, ni distintos tipos de baterías conjuntamente. Saque las baterías cuando no use el sistema durante un periodo prolongado de tiempo. Cuando introduzca baterías, asegúrese de respetar la polaridad. Asegúrese de que las baterías no se cortocircuiten ni se desechen en el fuego (peligro de explosión).

En caso de uso inadecuado, o si ha abierto, alterado o reparado el producto usted mismo, las garantías quedan invalidadas. El proveedor no acepta responsabilidad alguna en caso de uso inadecuado del producto, o cuando el producto sea usado para fines distintos a los especificados. El proveedor no acepta responsabilidad alguna por daños adicionales distintos a los cubiertos por la responsabilidad legal del producto.

2. Introducción

Felicitaciones por la compra del ebode IR Link Pro Flush. Nuestra tecnología elIR ^2 X ^TM (se pronuncia IREX), garantiza un alto grado de inmunidad ante los ruidos de InfrarRojos producidos por la luz directa del sol, la iluminación CFL y los televisores planos (LCD, plasma y LED). Este

conjunto contiene dos 3IREDB para el control de 6 dispositivos, y 1 cable de Conexión Rápida 1IRQC para control directo de los Receptores de audio/vídeo más populares (p.ej. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon etc). El IR Link Pro Flush funciona con un adaptador eléctrico de 12VCC (incluido) y se puede extender su capacidad a otras habitaciones con Receptores IR Link adicionales.

El bode IR Link Pro Flush es un Sistema extensor de InfrarRojos, que permite pleno control remoto por InfrarRojos sobre diferentes equipos de A / V, situados éstos en lugares ocultos a la vista como por ejemplo en muebles cerrados, o en otra habitación. ebode IR Link Pro Flush utiliza la energía de la red eléctrica de la batería (no obligatorio).

Un extensor de InfrarRojos, de forma general, consiste en un dispositivo de captura de InfrarRojos (Receptor), un circuito de distribución de la señal (ENRUTADOR) y, finalmente, un diodo que emite señales de InfrarRojos de forma intemitente hacia los equipos de A/V (emisor).

3. Contenidos

El IR Link Pro Flush es un Sistema Extensor de de Control de Infrar Rojos pre-empaquetado. Incluye un Receptor IR de Flush Mount IRLPRO, incluyendo 4 tops intercambiables y de color, un Bloque de Conexiones IRHUB4 con 4 salidas de Emisor + Cable de conexión de entrada de Estado, dos Emisor Intermitente Triple 3IREDB, un Cable de Conexión Rápida 1IRQC y un adaptador eléctrico de 12VCC. Estos elementos son todo lo que necesita para controlar hasta 7 componentes.

4. ¿Cómo funciona el ebode IR Link Pro Flush?

El ebode IR Link Pro Flush está diseñado para usarlo con sistemas de control IR donde el Bloque de Conexión IRHUB4 se encuentre dentro del alcance del cable de 2 metros del Receptor IR, p.ej. cuando instale el IR Link Pro Flush dentro de un mueble cerrado donde los elementos controlados estén detrás de puertas cerradas, y el Receptor IRLPRO Flush por ejemplo, puede ser montado en el armario (ver paso 3 en el capítulo 5), orientado hacia su control remoto.

5. Instalación de la ebode IR Link Pro Flush

Los conectores de la base están codificados por colores para una fácil instalación de los receptores IR i emisores IRED, los cuales disponen de jacks coloreados.

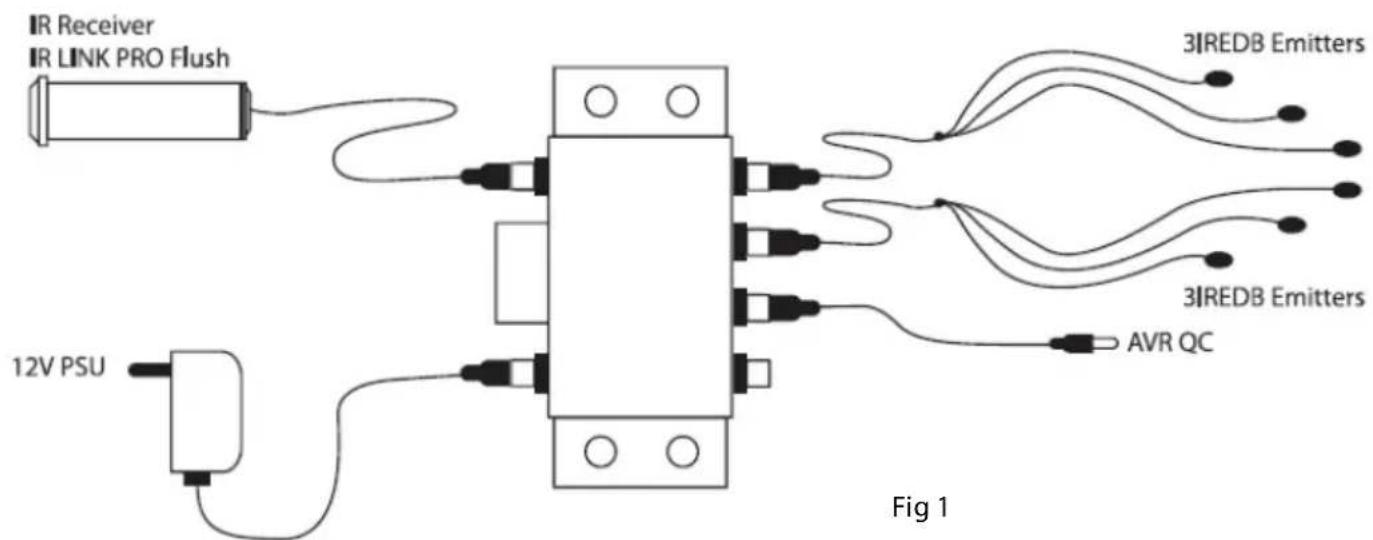

A continuación se muestra un sistema típico en la Fig. 1. Fíjese en este diagrama y en el siguiente procedimiento cuando haga las conexiones:

1. Fije los Emisores 3IREDB sobre las Ventanas de los Sensores IR de los componentes de su sistema que desee controlar. Vea las Figs. 2.

2a. Conecte la mini-clavija amarilla del 3IREDB en uno de los conectores "EMITTERS" amarillos del Bloque de Conexiones IRHUB4.

2b. Conecte el cable IRQC en uno de los conectores amarillos con la etiqueta "EMITTERS" del IRHUB4, y el otro extremo en la entrada IR mono de 3,5 mm de su AVR. La configuración del pin de 3,5 mm IRED Mono TS es: La Punta son Datos IR, la Manga es toma de Tierra. (POR FAVOR LEA EL MANUAL DEL DISPOSITIVO PARA VER SI SE AJUSTA LA CONFIGURACIÓN DEL PIN)

1. Taladre un agujero de 12 mm de ancho en el que desea colocar el receptor de infrarrojos. Retire el tornillo-tuerca, empuje el receptor de cable y el hilo a través del agujero con el objetivo orientado a la habitación (y en la línea de mira del mando a distancia). Atornille la tuerca de nuevo hasta que esté apretado para mantener el receptor en su lugar.

2. Conecte la mini-clavija roja del Receptor IR IRLPRO Flush en el conector rojo "IR RCVR" del Bloque de Conexiones IRHUB2.

3. Enchufe el adaptador eléctrico de 12VCC en una toma de corriente de 230V\~50Hz no controlada por interruptor.

NOTA: Es importante que use una toma de corriente alterna no controlada por interruptor para que el sistema IR esté siempre activo para las órdenes de ENCENDIDO de los equipos.

1. Conecte la clavija "C" de 2,1mm del Adaptador Eléctrico en el conector "+12VDC" del Bloque de Conexiones IRHUB4.

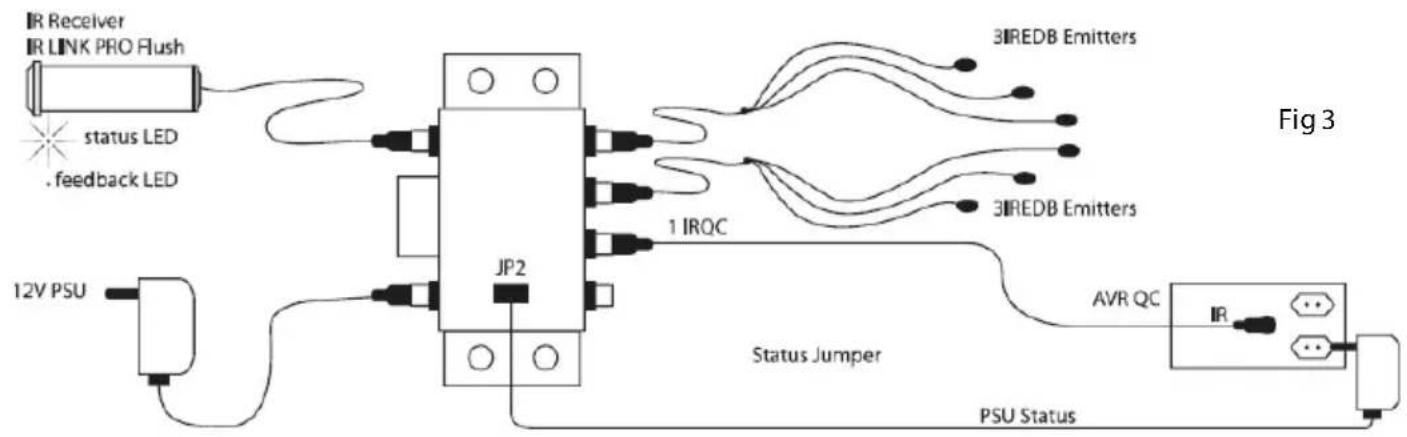

ESTADO

Usted puede enviar una señal de Estado de Alimentación al Receptor IR IRLPRO Flush conectando un adaptador eléctrico a esta conexión (no suministrado; 5 -24 VCC & 5 - 12 VAC), el cual p. ej. se conecta por del dispositivo a controlar. Cuando el dispositivo A/V se enciende o el contacto se activa, el LED de Estado Ámbar se ilumina en el Receptor IR IRLPRO Flush de modo que puede ver que el dispositivo de A/V está encendido. (vea la figura 3). El rango de la tensión de entrada es 5 -24 VCC & 5 - 12 VAC. La configuración del pin del conector de 2,1mm es: centro/rojo es +VCC, manga/negro es la toma de Tierra.

En la parte superior del gabinete existe un orificio para colocar el puente. La posición predeterminada del puente es la posición de estacionamiento JP1. Tiene tres posiciones diferentes de luz LED de respuesta:

• Posición predeterminada JP1: luz LED activa y estado LED no activo/inutilizado
• JP en la posición JP2: luz LED y estado LED ambos siempre OFF (apagados)
• Cable JP en posición JP2 con el suministro de corriente dentro del rango: luz LED y estado LED activos (dependiendo del voltaje externo existente)
• JP en posición JP3: luz LED activa y estado LED siempre ON (encendido) (dependiendo de la corriente a IRHUB4)

6. Funcionamiento

El sistema Repetidor IR debería hacer funcionar cada uno de los componentes a controlar. Cuando el sistema funciona correctamente, usted debería ver el LED azul de "respuesta" parpadear en el frontal del Receptor IR IRLPRO Flush cuando le apunte con su(s) mando(s) de control remoto y pulse los botones.

7. Cómo evitar y resolver posibles problemas

Aunque el ebode IR Link Pro Flush está equipado con la marca registrada elR ^2 x ^TM (pronunciado Irex) Technology, que garantiza un alto nivel de inmunidad de ruido de InfrarRojos de la luz solar directa, luz CFL y pantalla plana de televisión (incluidos los de plasma, LCD y LED), en determinados casos, el Receptor tendrá que moverse a otra posición por estar recibiendo interferencias inesperadas.

Estas interferencias pueden en ocasiones afectar al funcionamiento del sistema. Vd. podrá identificar la existencia de interferencias cuando observe que los Emisores de IR lucen, incluso cuando Vd. no está utilizando ningún mando a distancia en ese momento.

Después del cambio de posición, verifique si el IR Link Pro Flush actúa sobre el receptor de satélite o sobre cualquier otro equipo. Si continuara sin funcionar, vuelva a posicionar los Emisores IR. Estos no deberían situarse exactamente sobre el punto de recepción de IR existente en la ventana (display) del equipo. Consulte el manual de instrucciones del equipo para conocer con exactitud la ubicación de dicha ventana.

IMPORTANTE: Para instalaciones con más de dos habitaciones remotas, sírvase de los servicios de un instalador profesional competente de audio / video con experiencia en sistemas de control remoto por infrarrojos.

¿Todavía tiene preguntas? Por favor refiérase a www.ebodeelectronics.eu

8. Información técnica

ESPECIFICACIONES DEL RECEPTOR IR IRLPRO FLUSH

• Ancho de banda de la frecuencia de modulación infrarRoja: 30 - 60 kHz.
• Longitud de cable 3m, extensible a un máx. de 300 metros (UTP o equivalente).
• Configuración de pin de la clavija TRRS de 3,5mm roja, desde la punta a la manga:

o Punta = amarillo = Datos IR
○ Anillo 1 = negro = Tierra
○ Anillo 2 = rojo = +12VCC
o Manga = blanco = Estado

- Alcance de recepción: Hasta 10 metros, dependiendo de las condiciones del local y el control remoto usado.

- Ángulo de recepción: 45 grados a uno y otro lado del eje.

- LED de “Respuesta” (AZUL). Indica recepción infrarroja solamente cuando están conectados el (los) Emisor(es).

• LED de Estado (ÁMBAR). Indica si el sistema A/V está encendido.
- Número máximo de Emisores IR IRED gobernados directamente: 4 Emisores triples usando el Concentrador de Conexiones IRHUB4. Hasta seis Receptores IR IRLPRO Flush se pueden conectar en paralelo en la entrada de terminales de tornillo de los Bloques de Conexiones de la serie IR Link IRHUB (p.ej. opcional en IRHUB2CI y IRHUB4).
- Requisitos de alimentación eléctrica: 12 voltios CC @ 25 mA. Necesita una fuente de alimentación de 12VCC (incluida).
- Dimensiones del Receptor IR IRLPRO Flush: 50 mm x ∅ 16 mm

NOTA: La unidad no funcionará con determinadas marcas y modelos que funcionan a frecuencias más altas (p.ej. B&O). Contacte con el Servicio Técnico de ebode para más información.

Requisitos de cables para largas distancias a habitaciones lejanas:

Cable de 3-conductores sólidos o de hilos de 24AWG/0,2mm2 hasta 50m, de 22AWG/0,35mm2 hasta los 100m, de 20AWG/0,5mm2 hasta los 200m y de 18AWG/1mm2 hasta los 300m (sin blindaje es correcto).

Longitud máxima de transmisión: 300m con cable de categoría (UTP, use cable blanco de hilos trenzados para toma de Tierra, y use 2 colores sólidos para IR y 2 colores sólidos para 12VCC).

En el caso de un largo tramo de cable sin blindaje (> 25m), puede ser necesario conectar una resistencia de 470 Ohmios 1/8W en paralelo, entre IR y GND (Tierra) en el bloque de conexiones IRHUB.

Bloque de Conexiones IRHUB4

• 1Alimentador eléctrico: 230V\~50Hz, 12VCC 100mA (suministrado)
  • 1 terminal tetra-direccional de tornillos Wago para IR, GND, 12VDC y estado
  • 1 toma JP2 de estado de corriente: 5 – 12VDC a 10mA mínimo o 5 – 12VAC a 47-63HZ
  • 1 cable de JP a C-con enchufe de 2,1mm, con el centro positivo (no proporcionado)
• 4 conectores IRED: clavijas TS mono de 3,5mm
• 1 conector del Receptor IR: clavija TRRS de 3,5mm
  • Dimensiones: 60x55x20mm
