GEBRUIKSAANWIJZING Kelly EDILKAMIN

• Der Brenntiegel sitzt gut in seiner Auflage. DARAN DENKEN, DEN BRENNTIEGEL VOR JEDEM ANZÜNDEN ZU SAUGEN Im Fall von erfolglosem Anzünden, dieses NICHT wiederholen, ohne den Brenntiegel geleert zu haben. GlassKamin (Art.-Nr. 155240) Für die Reinigung der Keramikscheibe Eimer des Aschensaugers Für die Reinigung des Brennraums140 Geachte Meneer/Mevrouw, We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop. We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan opti- maal en veilig te kunnen benutten. Voor overige informatie of hulp kunt u zich wenden tot uw VERKOPER waar u uw product gekocht heeft of kunt u onze websi- te www.edilkamin.com bezoeken onder het kopje DEALERS. OPMERKING - Controleer, als u het product uitgepakt heeft, of de inhoud heel en compleet is (bekleding, afstandsbediening alleen Tiny, verbindingsmof, klink slot , garantiebewijs, handschoen, technisch blad, spatel, vochtabsorberende zouten). Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garan- tiebewijs en het aankoopbewijs mee. - Inbedrijfstelling/keuring Deze handeling moet absoluut uitgevoerd worden door de erkende Edilkamin dealer op straffe van de verlies van het recht op garantie. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwha- ard geïnstalleerd is van de inbouwkachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de ove- reenstemming ervan met de wetgeving vaststellen. Bij uw verkoper, via het gratis nummer of de website www.edilkamin.com kunt u de naam en adres van de dichtstbijzijnde dea- ler vinden. - de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product. - het controlenummer voor de identificatie van de inbouwkachel treft u: - aan de bovenkant van de verpakking - in het garantiebewijs in de vuurhaard - op het plaatje aan de achterkant van het apparaat; Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud; - de weergegeven details zijn grafisch en geometrisch indicatief. NEDERLANDS EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan – SOFI- Nummer BTWnummer 00192220192 Verklaart voor eigen verantwoordelijk verantwoordeljkheid: De pelletkachel, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006 KACHEL MET PELLET met het commerciële merk EDILKAMIN, genaamd TINY - KELLY SERIE NUMMER: Ref. Gegevensplaatje Prestatieverklaring (DoP - EK 053): Ref. Gegevensplaat Verklaart tevens dat De kachel met houten pellets TINY - KELLY de vereisten van de Europese richtlijnen respecteert: 2006/95/EEG - Laagspanningsrichtlijn 2004/108/EEG – Richtlijn Elektromagnetische Compatibiliteit EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.141 FUNCTIONERINGSPRINCIPE De TINY - KELLY kachels verwarmen lucht met behulp van houtpellets, De verbranding hiervan wordt op elektronische wijze aangestuurd. Hieronder wordt de functionering beschreven (De letters verwijzen allen naar de afbeelding 1). De brandstof (pellets) wordt uit de opslagtank (A) opgenomen en, door de vulschroef (B), aangedreven door de reductie- motor (C), naar de verbrandingshaard (D) vervoerd. De houtpellets worden aangestoken met behulp van warme lucht die door een elektrische weerstand (E) geproduceerd wordt. Deze warme lucht wordt door een rookverwijderaar (F), wordt door de opening (G) aan de onderkant van de kachel uitgestoten. De kachels zijn gereed voor de kanalisa- tie van de warme lucht naar een nabijgelegen ruimte. De kachels zijn voorzien van drie afvoeropeningen voor de kanalisatie van de warme lucht (achter-, zij- en bovenkant). Gebruik de afvoeropening die het meest geschikt is (de andere openingen moeten dus afgesloten worden) en sluit hem met de optionele KIT 8 aan. De vuurhaard is bekleed met gietijzer en wordt aan de voor- kant door twee deurtjes afgesloten. - een buitendeurtje van glaskeramiek (gebruik hier de specia- le thermische handschoen voor). - een intern deurtje van keramisch glas in aanraking met het vuur. De hoeveelheid brandstof, de verwijdering van de rook en de toevoer van verbrandingslucht worden door middel van de elektronische kaart voorzien van software geregeld, waardo- or een verbranding met hoog rendement en lage uitstoot gewaarborgd wordt. De verschillende functioneringsfases kunnen met behulp van de afstandsbediening (standaard bij- gesloten in het geval van het model Tiny) beheerd worden. Het model Kelly is echter aan de linker zijkant voorzien van een synoptisch paneel (M) waarmee u de verschillende fun- ctioneringsfases kunt beheren en laten weergeven. Voor het model Kelly kan optioneel een afstandsbediening voor het beheren van de belangrijkste functies besteld wor- den. De kachel is voorzien van een seriële aansluiting voor de verbinding met een optioneel kabeltje (TINY code 621240 - KELLY code 620550) bijv. telefoonschakelaar, omgevin- gsthermostaat. VEILIGHEIDSINFORMATIE De kachels TINY - KELLY zijn ontworpen voor het ver- warmen, met behulp van de automatische verbranding van pellets in de vuurhaard, van de installatieruimte door mid- del van uitstraling en door de warme lucht die uit het roo- ster aan de voorkant naar buiten stroomt en een nabijgele- gen ruimte door middel van de beweging van warme lucht die aan de achter-, boven- of zijkant gekanaliseerd wordt.

• Het enige gevaar dat door het gebruik van de kachel veroor- zaakt kan worden, is verbonden aan het niet opvolgen van de installatienormen, de directe aanraking met de (externe) elek- trische onderdelen onder spanning, de aanraking met vuur en de warme onderdelen of de introductie van vreemde stoffen.

• Maak voor de verbranding uitsluitend gebruik van houtpellets 6 mm diameter.

• De kachels zijn voorzien van beschermingsinstallaties die de uitdoving van de kachel garanderen in het geval dat bepaalde componenten slecht functioneren. Laat dit gebeuren zonder dat u ingrijpt.

• Voor een normale functionering moet de kachel geïn- stalleerd worden in overeenstemming met de aanwijzin- gen van dit blad. Voorkom de opening van de deur tij- dens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

• Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

• Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de kachel met de schoorsteen verbindt).

• De onderdelen van de vuurhaard en de tank mogen uit- sluitend met een stofzuiger uit te worden gezogen.

• Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin Edilkamin) en een doek.

• Voormijd de reiniging als de haard warm is.

• Verzeker u ervan dat de kachels door een erkende Edilkamin Dealer geplaatst en aangestoken worden in overeenstemming met de aanwijzingen van dit blad.

• Tijdens de functionering van de kachel bereiken de afvoerleidingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

• Voorkom het plaatsen van niet hittebestendige voorwer- pen in de nabijheid van de thermokachel.

• Maak NOOIT gebruik van vloeibare brandstoffen om de kachel aan te steken of het houtskool aan te wakkeren.

• Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de kachel nooit af.

• Maak de kachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

• Voorkom het aanbrengen van verkleinstukken in de roo- kafvoerleidingen.

• De kachel moet geïnstalleerd worden in een brandweren- de ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.

• Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

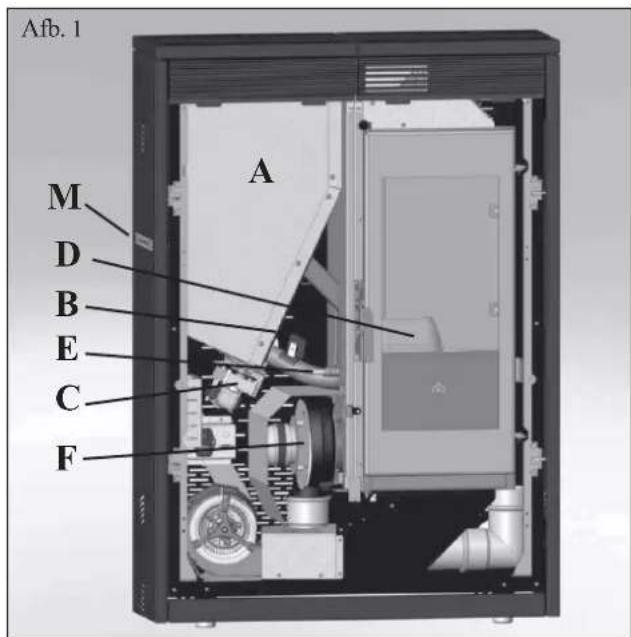

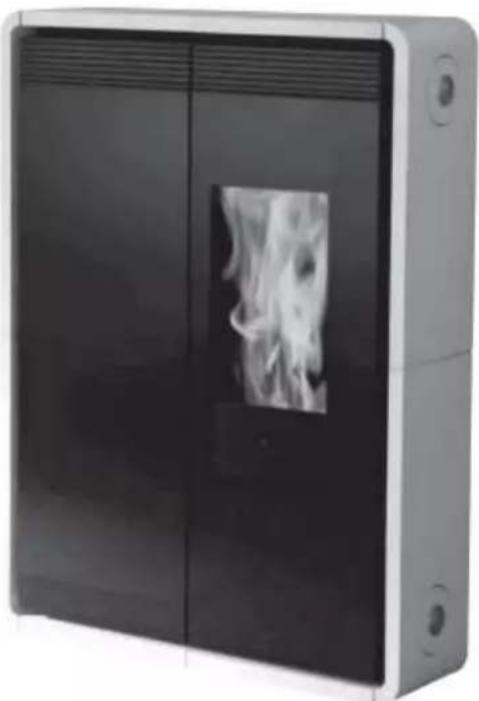

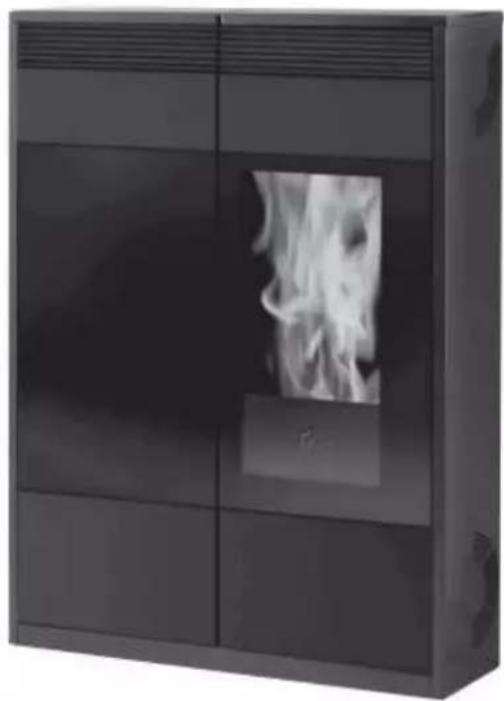

Afb. 1 NEDERLANDS142 NEDERLANDS KELLY - bekleding van bordeaux gelakt staal - bekleding van parelgrijs gelakt staal

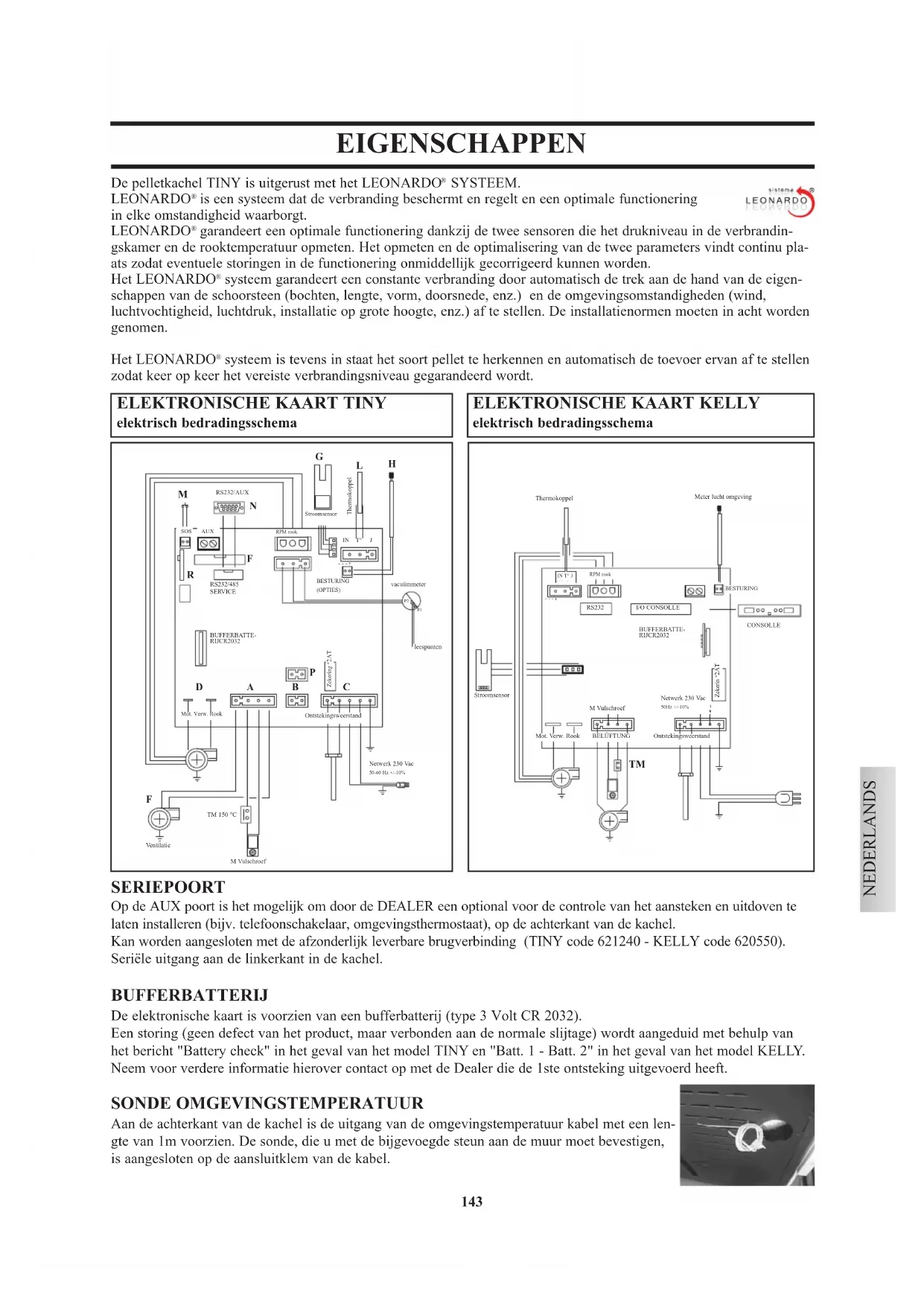

NEDERLANDS De pelletkachel TINY is uitgerust met het LEONARDO

is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. LEONARDO

garandeert een optimale functionering dankzij de twee sensoren die het drukniveau in de verbrandin- gskamer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu pla- ats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden. Het LEONARDO

systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigen- schappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen. De installatienormen moeten in acht worden genomen. Het LEONARDO

systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

M Vulschroef Ventilatie leespunten vacuümmeter

IN T° J CONSOLLE BESTURING Meter lucht omgeving BUFFERBATTE- RIJCR2032 M Vulschroef Mot. Verw. Rook Stroomsensor Ontstekingsweerstand Netwerk 230 Vac 50Hz +/-10% Zekerin °2AT RPM rook SERIEPOORT Op de AUX poort is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevingsthermostaat), op de achterkant van de kachel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (TINY code 621240 - KELLY code 620550). Seriële uitgang aan de linkerkant in de kachel. BUFFERBATTERIJ De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing (geen defect van het product, maar verbonden aan de normale slijtage) wordt aangeduid met behulp van het bericht "Battery check" in het geval van het model TINY en "Batt. 1 - Batt. 2" in het geval van het model KELLY. Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft. SONDE OMGEVINGSTEMPERATUUR Aan de achterkant van de kachel is de uitgang van de omgevingstemperatuur kabel met een len- gte van 1m voorzien. De sonde, die u met de bijgevoegde steun aan de muur moet bevestigen, is aangesloten op de aansluitklem van de kabel.144 NEDERLANDS *Het verwarmingsvolume is berekend met inachtneming van het gebruik van pellets van ten minste 4.300 kcal/kg en een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.

• Het is belangrijk ook rekening te houden met de plaats van de kachel in de te verwarmen ruimte. ELEKTRISCHE EIGENSCHAPPEN Vo e d i n g 230Vac +/- 10% 50 Hz Gemiddeld geabsorbeerd vermogen 100 W Geabsorbeerd vermogen tijdens ontsteking 400 W Frequentie afstandsbediening (optie) infrarood Frequentie afstandsbediening (standaard) radiogolven 2,4 GHz Beveiliging op elektronische kaart Zekering 2AT, 250 Vac 5x20 THERMOKOPPEL: bevindt zich op de rookafvoer en meet de temperatuur van de rook op. Controleert met behulp van ingestelde parameters de ontsteking, de functionering en de uitdoving van de haard. LUCHTSTROOMSENSOR: bevindt zich op het aanzuigkanaal en grijpt in als de stroom verbrandingslucht niet correct is waardoor een lage druk in de het rookcircuit veroorzaakt wordt. VEILIGHEIDSTHERMOSTAAT: grijpt in als de temperatuur in de kachel te hoog is. Blokkeert het laden van pellets waardoor de kachel uitgaat. De hierboven vermelde gegevens zijn indicatief. EDILKAMIN s.p.a. behoudt zich het recht om zonder melding de producten te wijzingen om hier de prestaties van te verbeteren. BESCHERMINGSINSTALLATIES EIGENSCHAPPEN TECHNISCHE EIGENSCHAPPEN Nominaal vermogen

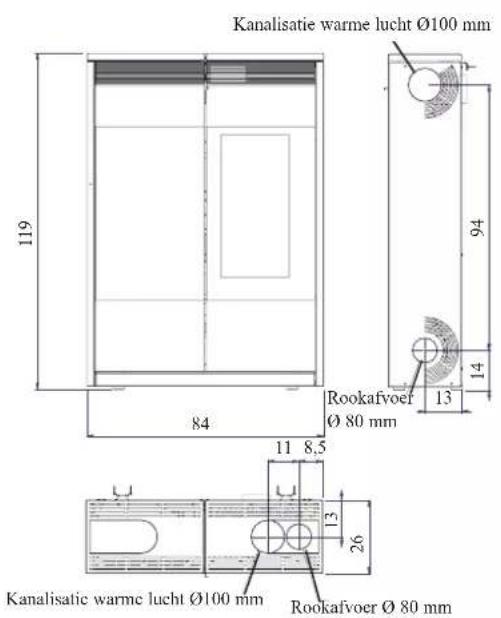

ppm Gewicht rook beperkt vermogen 2,1 g/s Maximum overtemperatuur rook

Voor ruimtes van / tot

Gewicht met verpakking TINY/KELLY 217/189

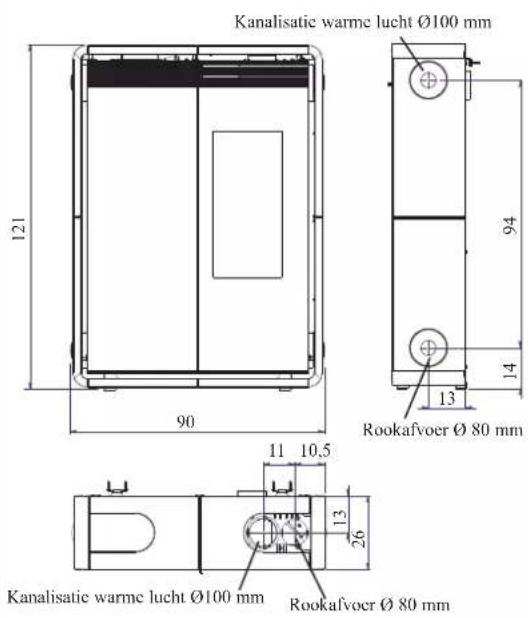

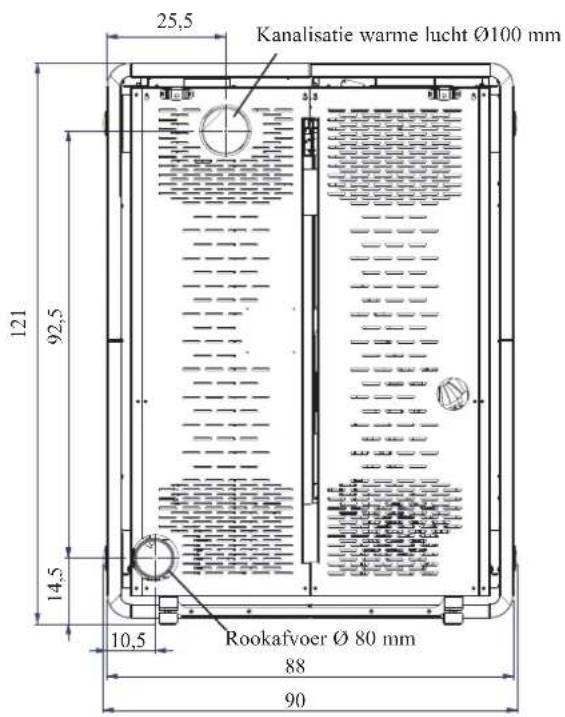

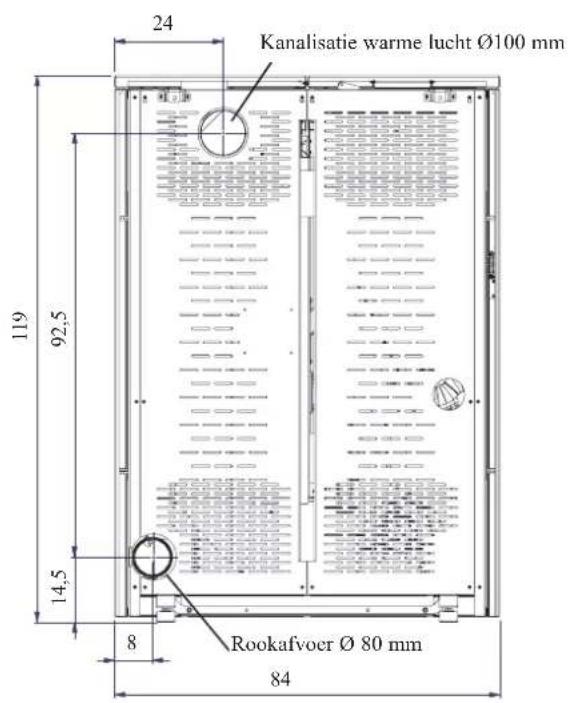

Diameter afvoerpijp rook (A mannelijk)

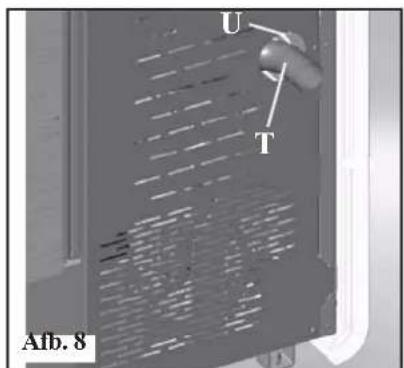

Diameter luchtinlaatpijp (B mannelijk)

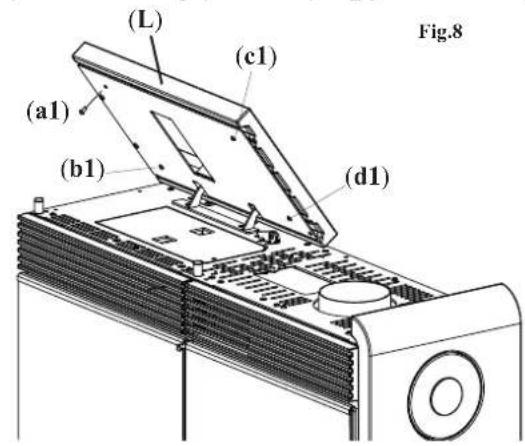

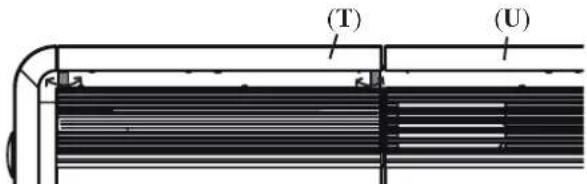

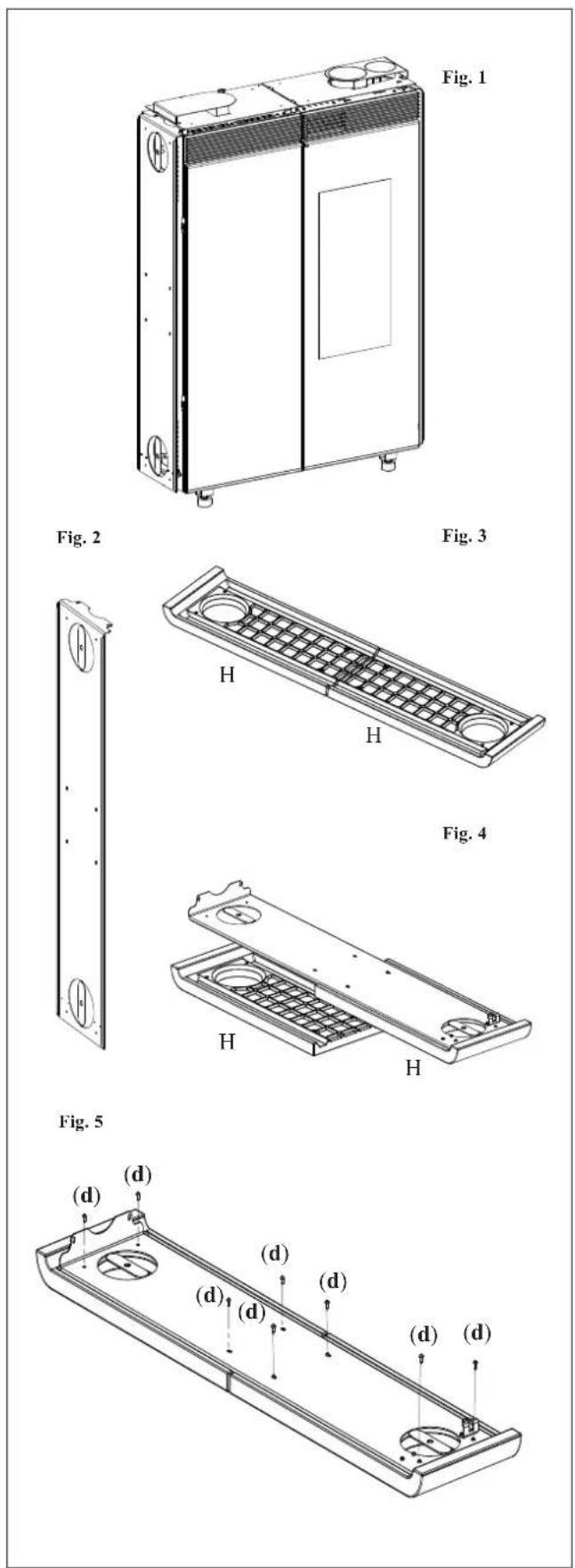

TINY (het model KELLY wordt al gemonteerd geleverd) Bijgevoegde schroeven, bouten en moeren: nr. 4 Bouten M8 nr. 4 Holnietjes voor de bevestiging van keramische doppen nr. 28 Schroeven M4 x 8 nr. 4 Afstandsringen 5 mm nr. 2 Fixatiebeugels voor muur met pluggen en schroeven Afb. 1 Deze afbeelding toont de uitgepakte kachel. N.B.: Op het moment van de levering is het metalen deel van de bekleding van de zijkanten (afb. 2) al gemonteerd. De twee keramische tegels (H - afb. 6) moeten echter gemonteerd worden. Neem daarvoor de volgende pro- cedure in acht. MONTAGE ZIJTEGELS: KERAMISCHE TEGELS Afb. 3/4 Plaats twee keramische tegels H (afb. 3) op een doek of ander materiaal dat tegen krassen beschermt op een oppervlak dat groot genoeg is. Breng het metalen paneel (afb. 4) aan nadat u het van de kachel gedemonteerd heeft. Afb. 5 Draai de 8 schroeven M4 x 8 (d) aan in de bussen in de keramische tegels en controleer de uitlijning. LET OP!!! Draai de schroeven niet te krachtig aan, maar wees voorzichtig aangezien de schroefdraad ele- menten uit de keramische tegels naar buiten kunnen komen. Herhaal deze handeling op de andere twee keramische tegels H. Fig. 1 Fig. 5 Fig. 2 (d) Fig. 3 (d) (d) (d) (d) (d) (d) (d) Fig. 4

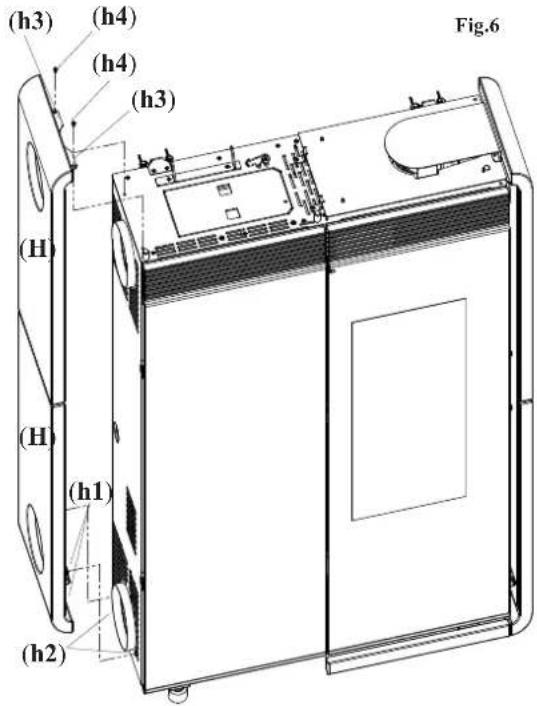

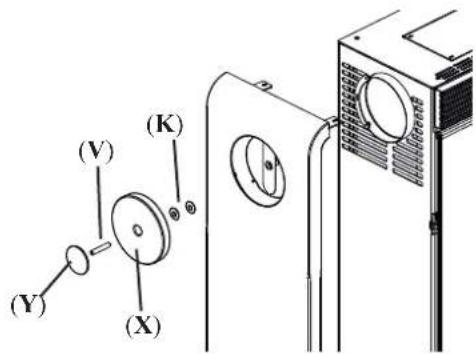

TINY Afb. 6 Zet het plaatstalen paneel (H) (met keramische tegels) met de eerder verwijderde zelfborgende schroeven vast: - de metalen haken (hl) nauw doen sluiten (aanwezig onderaan aan de binnenkant) in de spillen (h2) die uitste- ken uit de structuur van de kachel; - de zijkant aan de structuur hechten zodanig dat de haken (h3) aan het bovenstuk vastgemaakt worden; - zet het paneel met de schroeven (h4) in de openingen van de beugels (h3) aan de bovenkant vast.

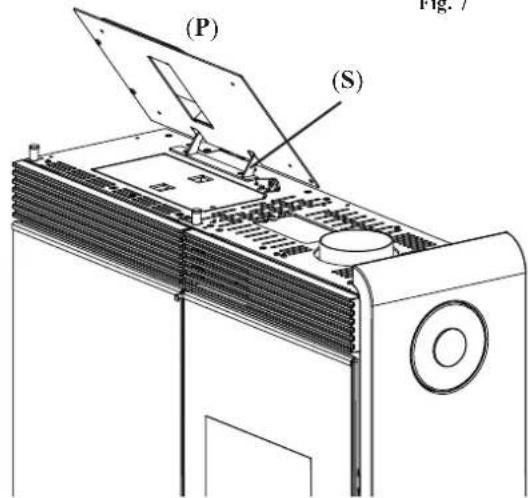

Afb. 7 De top links bestaat uit een gelakte metalen steun (P) en een keramische tegel (L - afb. 8). De steun (P) is al op de beugel (S) van de kachel gemonteerd. Afb. 8 De keramische dekselbedekking (L) monteren bij middel van de schroeven M6 x 8 (a1, b1, c1, d1) . LET OP!!! Controleer of de keramische klep (L) tij- dens het draaien niet op de top schuurt en dat deze niet vanzelf dichtvalt als u hem geopend heeft om pel- lets toe te voegen. (L) (a1) (b1) (c1) (P) (S) (H) (H) (h1) (h2) (h3) (h4) (h3) (h4) (d1) Fig.6 Fig. 7 Fig.8147 NEDERLANDS Fig. 9 Fig. 11 Fig. 13 (R) (O) (N) (T) (U) Fig. 10 Fig. 12 (V) (K) (Y) (X) Fig. 14 (M) (M) (M) (N+R+O) (N+R+O)

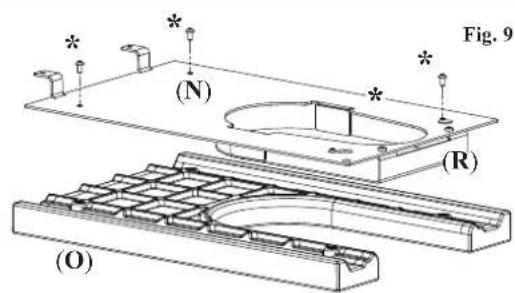

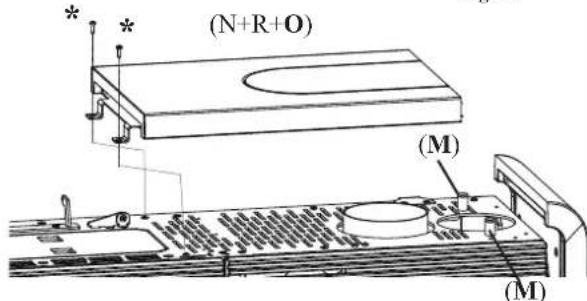

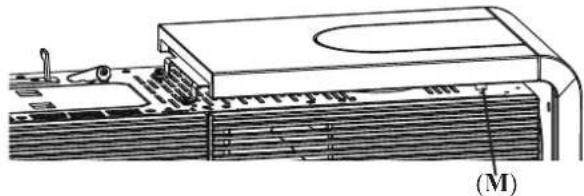

Afb. 9 De rechter bovenkant bestaat uit een gelakte metalen steun (N), een afgesloten gelakt dekseltje (R) die aan elkaar vastgezet en op de kachel gemonteerd zijn en een kerami- sche tegel (O). (als de rookafvoer of de buis voor de kanalisatie van de warme lucht op de uitgang aan de bovenkant aangesloten is, moet u het gesloten dekseltje (R) vervangen met een open dekseltje dat in het zakje met accessoires aanwezig is). LET OP!!! Plaats de keramische tegel (O) op een doek of ander materiaal dat tegen krassen beschermt op een opper- vlak dat groot genoeg is. Demonteer de metalen steun (N) met het dekseltje (R) van de kachel en zet hem met de 4 schroeven M4 x 8 (*) aan de keramische tegel (O) vast. Afb. 10 Draai de keramische tegel en de steunen (elementen N, R, O) om, zie de afbeelding. Afb. 11 Bevestig het geheel (N, R, O) (in de beginstand) aan de kachel met de twee zelfborgende schroeven (*) die u eer- der verwijderd heeft. Afb. 12/13 Draai aan de 4 pennen (M) onder de top l en r om de twee keramische tegels, de halve bovenkant rechts (U) en de halve bovenkant links (T) uit te lijnen. Afb. 14 De metalen spijkers (Y) vastschroeven op de staaf met schroefdraad (V). Breng het geheel aan in het keramische dekseltje (X) en breng vervolgens twee vulringen (K) Ø 40 met opening Ø 8 aan. Het geheel vastschroeven op de zijkant van de kachel.

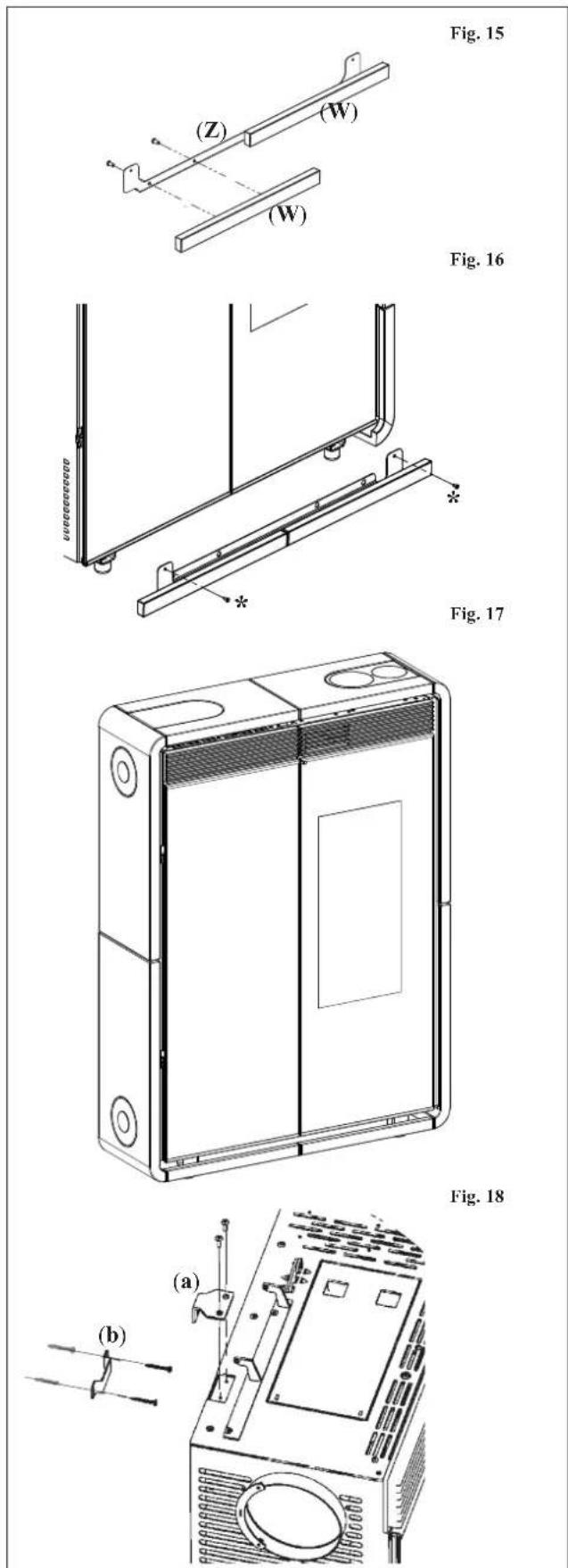

Afb. 15 Bevestig de twee keramische siertegels (W) op de stalen steun (Z) met behulp van de bijgevoegde schroeven M4x8. Afb. 16 Bevestig de stalen steun met de keramische siertegels met behulp van de bijgevoegde zelfborgende schroeven aan de onderkant van de kachel; de openingen kunt u bereiken door de twee glazen deurtjes te openen. Afb. 17 De afbeelding toont de beklede kachel. PLAATSING Afb. 18 Bevestig de kachel met behulp van de bijgevoegde plaat- jes (a) en de beugels (b) aan de muur of gebruik alterna- tieve systemen die de stabiliteit van de kachel waarbor- gen. Voor een correcte functionering moet de kachel waterpas geplaatst zijn. Controleer het dragende vermogen van de vloer. NEDERLANDS

*ROOKAFVOER Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt). De rookafvoer vindt plaats aan de hand van een opening met een doorsnede van 8 cm aan de achter-, boven- of rechter zijkant. De rookafvoer van de kachel moet met behulp van geschikte stalen of zwarte leidingen EN 1856 gecertifice- erd. De leiding moet hermetisch afgesloten worden. Voor de dichting van de buizen en hun eventuele isolatie moet materia- al gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen). Het enige horizontale deel mag tot 2 m lang zijn. Een maximum aantal van twee bochten van maximaal 90° (ten opzichte van de verticale lijn) is toegestaan. Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installeren (referentie UNI 10683). Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste bran- dstoffen. Als de doorsnede groter is dan 150 mm, is het nood- zakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te bren- gen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. De schoorstenen en rookkanalen waar appa- raten voor de verbranding van vaste brandstoffen op aangeslo- ten zijn, moeten eenmaal per jaar geveegd worden (controleer of in uw land dit per wet geregeld is). Een onregelmatige controle en reiniging zorgen ervoor dat het gevaar voor schoorsteenbrand toeneemt. Voer in dit geval de volgende handelingen uit: voorkom het blussen met water; leeg de pelletstank; Neem na een brand contact op met gespe- cialiseerd personeel voordat u het apparaat weer aansteekt. Raadpleeg, voor zover dit niet uitdrukkelijk aangege- ven staat, de wetgeving die in uw land van kracht is. aadpleeg in Italië de norm UNI 10683 in combinatie met de regionale of ASL bepalingen. In het geval van een installatie in een appartementencomplex moet u van te voeren de beheerder om toestemming vragen.

CONTROLE COMPATIBILITEIT MET ANDERE

INSTALLATIES De kachel mag NOOIT in een ruimte met extractoren, type B verwarmingsinstallaties en andere apparaten, die de cor- recte functionering in gevaar kunnen brengen, worden geïnstalleerd. Zie de norm UNI 10683. CONTROLE ELEKTRISCHE AANSLUITING (breng de stekkerdoos op een bereikbare plek aan) De kachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aan- gesloten. Installeer een stroomonderbreker (schakelaar) voor de kachel als het stopcontact niet eenvoudig bereikt kan wor- den (ten laste van de klant). Spanningsvariaties van meer dan 10% kunnen de kachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentie- elschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltref- fendheid van de aarding. De voedingslijn moet een door- snede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slecht functionerend aardecircuit.

VEILIGE AFSTANDEN VOOR BRANDWERING

De kachel kan direct aan een gemetselde muur en/of een wand van gipsplaten bevestigd worden. In het geval van brandbare wanden (bijv. houdt) moet u een passende isola- tie van niet-brandbaar materiaal aanbrengen. Isoleer de rook afvoerleiding en de leiding voor de kanalisatie van de warme lucht aangezien ze erg warm worden. Elk element in de directe omgeving van de haard dat van brandbaar en/of hittegevoelig materiaal gemaakt is, moet op een minimum afstand van 20 cm geplaatst zijn of moet met isolerend en niet-brandbaar materiaal geïsoleerd worden; het is verboden materiaal op een afstand van minder dan 80 cm voor de kachel te plaatsen aangezien ze aan de uit- straling van de haard blootgesteld worden. Zorg voor vol- doende afstand aan de zijkant tussen de elementen en de kachel, zodat u de gemakkelijk het synoptische paneel aan de linker zijkant van de kachel Kelly benutten kunt. LUCHTINLAAT Het is noodzakelijk dat voor de toevoer van voldoende verbrandingslucht aan de achterkant van de kachel een lucht toevoeropening met een nuttige minimum doorsnede van 80 cm² aangesloten op de buitenlucht aanwezig is. A: geïsoleerde stalen schoorsteen B: minimum hoogte 1,5 m en in ieder geval boven de dakgoot. C-E: luchttoevoer naar omgeving (minimum doorsnede 80 cm²) D: D: stalen rookkanaal in een bestaande gemetselde schoorsteen. SCHOORSTEENPOT De fundamentele eigenschappen zijn: - interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen - doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen - bovenop het dak in de wind geplaatst buiten het bereik van refluxzones, boven de nokbalk en buiten het bereik van reflux gebieden. TYPISCHE GEVALLEN INSTALLATIE NEDERLANDS

De warme lucht straalt door het rooster aan de voorkant rechts bovenaan op de kachel de installatieruimte in. Tiny en Kelly zijn tevens uitgerust met een kanalisatiesy- steem dat de warme lucht voor het verwarmen naar een nabijgelegen ruimte voert. U kunt de kachel configureren zodat de kanaliseerde lucht aan de boven-, achter- of rechter zijkant uit de kachel stro- omt (de verbindingsmoffen B - H zijn aan de verpakking bijgesloten).

KANT Gebruik voor de aansluiting de voorgesneden deksel (C), die apart bijgesloten is, op de plaats van de niet-voorge- sneden deksel (D - afb.1) door de membraan C1 te verwij- deren. Verwijder de voorgesneden membraan van de metalen steunplaat voor keramische tegels rechts (A - afb. 2) en bevestig de verbindingsmof (B - afb. 1). Breng de leiding aan en bevestig hem op de verbindin- gsmof (B) door hem door de opening in de deksel C te halen.

AANSLUITING WARME LUCHT AAN DE

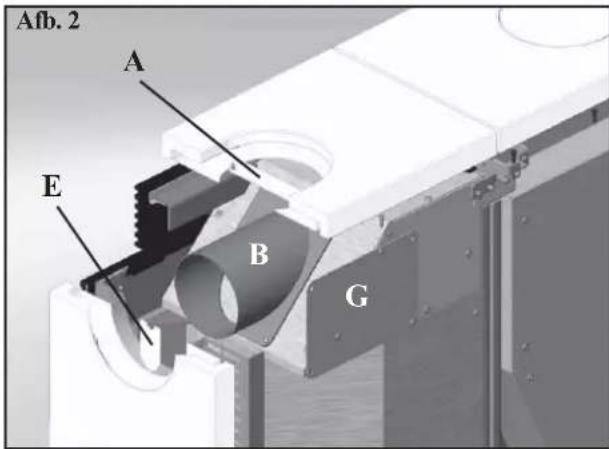

RECHTER ZIJKANT Verwijder het voorgesneden membraan (E - afb. 2) van de rechter steunplaat voor de keramische tegels op de zijkan- ten en breng de verbindingsmof (B - afb. 2) aan om de lei- ding aan te sluiten. Sluit de leiding op de verbindingsmof (B) aan door hem door de opening in de keramische tegel te halen (in dit geval wordt de keramische dop dus niet toegepast).

AANSLUITING WARME LUCHT AAN DE

ACHTERKANT U kunt de kachel tevens configureren om de kanalisatie aan de achterkant van de kachel aan te sluiten (afb. 3). Verwijder in dit geval het dekseltje aan de achterkant (G- afb.2) en bevestig hem in de stand G - afb. 3. Breng de verbindingsmof (H-afb-3) aan en sluit de leiding aan.

DISTRIBUTIE WARME LUCHT AFSTELLEN

U kunt de distributie van de warme lucht handmatig met behulp van de hendel L, bereikbaar door de keramische deksel (stalen deksel in het geval van Kelly) links bovena- an te verwijderen (afb. 4), afstellen. N.B. Verwijder de verzegeling (I-afb.4) om de bedienin- gshendel te kunnen gebruiken. U kunt de warme lucht naar de installatieruimte (hendel helemaal rechts geplaatst), naar de nabijgelegen ruimte (hendel helemaal links geplaatst) of gedeeltelijk naar de beide ruimtes (hendel in het midden geplaatst) sturen. Voor de kanalisatie van de warme lucht is een optionele KIT 8 verkrijgbaar (zie pag. 142). Het is heel belangrijk dat u onthoudt de leiding voor de warme lucht op passende wijze te isoleren om warmte- verlies te voorkomen. Probeer zoveel mogelijk bochten in de buis te voorkomen. N.B.: WE RADEN DE KANALISATIE AAN MET

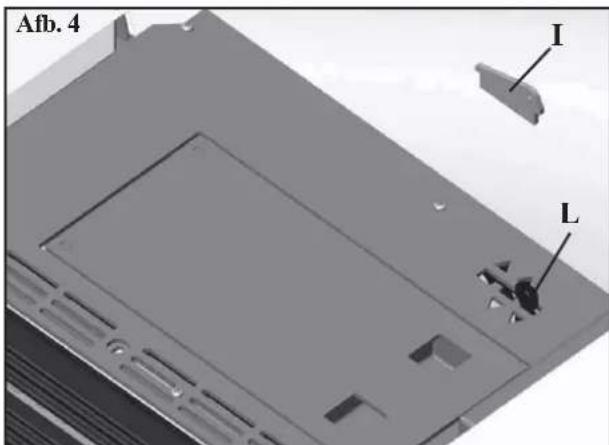

Afb. 4 Afb. 1 Afb. 2 Afb. 3151 NEDERLANDS ROOKAFVOER Tiny en Kelly zijn gereed om op de rook afvoerleiding aan de boven-, achter- of zijkant aangesloten te worden. Op het moment van de levering is de kachel geconfigureerd voor de aansluiting van de rook afvoerleiding aan de bovenkant.

AANSLUITING ROOK AFVOERLEIDING AAN DE BOVENKANT

Sluit voor de aansluiting de leiding (niet bijgesloten) aan op de elleboog (G-afb.5) die al op de kachel aangesloten is en die u kunt bereiken door de glazen deur rechts (afb. 5) te openen. De elleboog (G) is voorzien van een reiniging con- troleklepje (H). Gebruik de voorgesneden deksel (C - afb. 1 op pag. 10) op de plaats van de niet-voorgesneden deksel (D - afb. 1 op pag. 10) door de membraan C2 te verwijderen, als u de rookafvoer aan de bovenkant wilt gebruiken.

AANSLUITING ROOK AFVOERLEIDING AAN DE ACHTERKANT

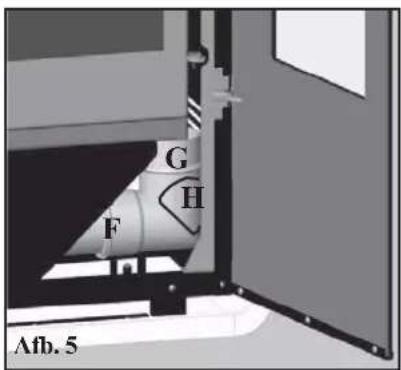

Draai de klemring (F-afb.5/6) van de elleboog los en draai de elleboog 90° als u de kachel voor het gebruik van de rookafvoer aan de achterkant wilt configureren. Op deze manier kunt u de leiding aan de achterkant aansluiten door hem door de opening aan de onderkant van de stalen achterkant te halen.

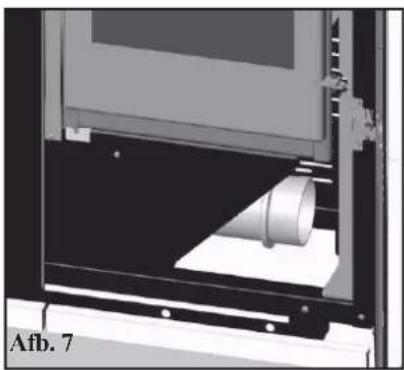

AANSLUITING ROOK AFVOERLEIDING AAN DE ZIJKANT

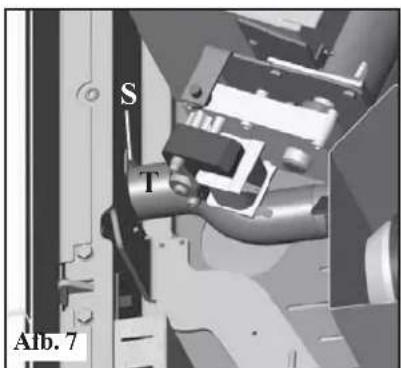

Demonteer de elleboog (G-afb.6) en sluit de rook afvoerleiding aan de zijkant aan (afb. 7) door de opening in de kerami- sche tegel aan de zijkant te gebruiken. In dit geval hoeft u slechts de voorgesneden membraan van de rechter zijkant van de stalen steunplaat voor keramische tegels te demonteren en de leiding door de opening te halen (in dit geval wordt de kera- mische dop niet toegepast). De elleboog (G) kan aan de buitenkant voor het opvangen van de condens gebruikt worden. INSTALLATIE LUCHTINLAAT Het is noodzakelijk dat voor de toevoer van voldoende verbrandingslucht aan de achterkant van de kachel een lucht toevoeropening met een nuttige minimum doorsnede van 80 cm² aangesloten op de buitenlucht aanwezig is. Aan de achterkant van de kachel is een opening (U - afb. 8) aanwezig die u met behulp van een leiding op de buiten- lucht kunt aansluiten. Open het voordeurtje links (afb.7) en koppel de flexibele leiding (T) van de steun (S) los en haal hem door de opening (U) aan de achterkant van de kachel. Sluit deze leiding (T) vervolgens aan op de buitenlucht. Deze opening kan gebruikt worden om de luchtinvoer direct met een leiding met de buitenlucht te verbinden. In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbij een minimale vrije doorgang van 12 cm² is gewaarborgd. Zorg voor een luchttoevoer die op de buitenlucht aangesloten is als u de kachel tegen de muur installeert. Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein. Es muss in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist. De buis moet korter zijn dan 1 meter en mag geen bochten hebben. De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming.

Afb. 7 Afb. 8 Afb. 5 Afb. 7 Afb. 6152 NEDERLANDS KIT 8 (code 297360) N.B.: DEMONTEER VOOR DEZE HANDELING HET BOVENSTE GIETIJZEREN ZIJPANEEL. HET BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE INTERNE DOORSNEDE AANZIENLIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING. - Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a) - Activeer de bedieningshendel voor de kanalisatie van warme lucht (zie pag. 149). - Plaats de kachel in de definitieve stand en bevestig hem met behulp van de bijgevoegde haakbeugels (A) en de beu- gels (B) aan de muur of maak gebruik van andere systemen die de stabiliteit van de kachel waarborgen (zie pag. 150) . - Verleng de aluminium buis (2) voor de kanalisatie van warme lucht zonder dat u hem op de opening van de kachel aansluit. - Sluit de aluminium leiding aan op de warme lucht afvoeropening (A). - Installeer de uitvoer (3) en de bijbehorende aluminium buis (2). Het is heel belangrijk dat u onthoudt de leiding voor de warme lucht op passende wijze te isoleren om warmte- verlies te voorkomen. Probeer zoveel mogelijk bochten in de buis te voorkomen. KIT 8 n° code

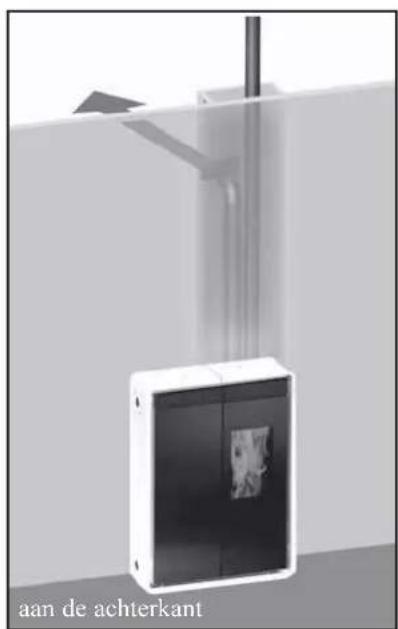

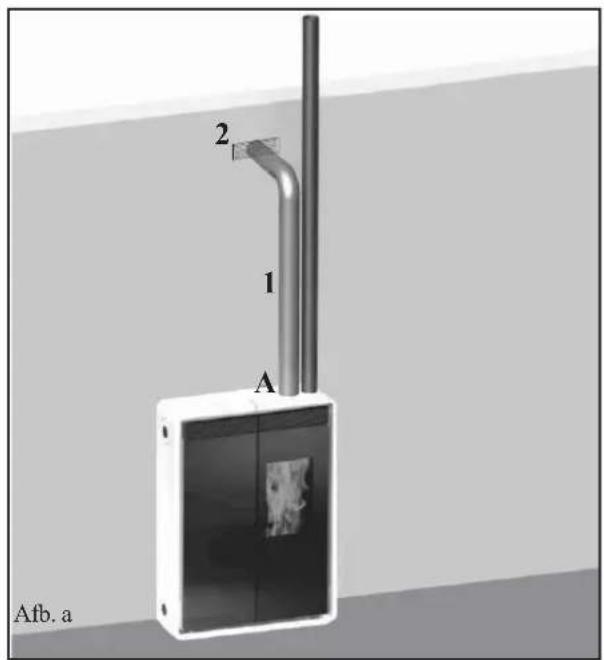

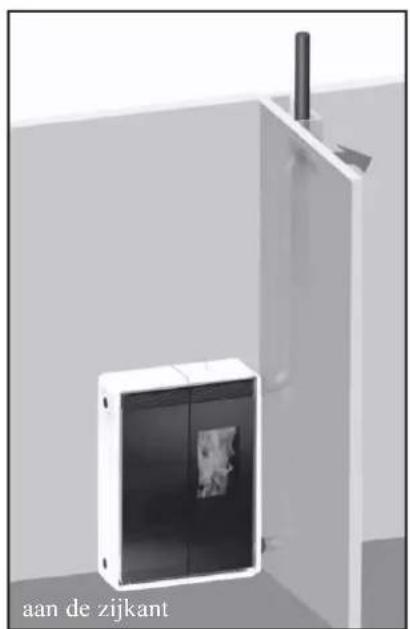

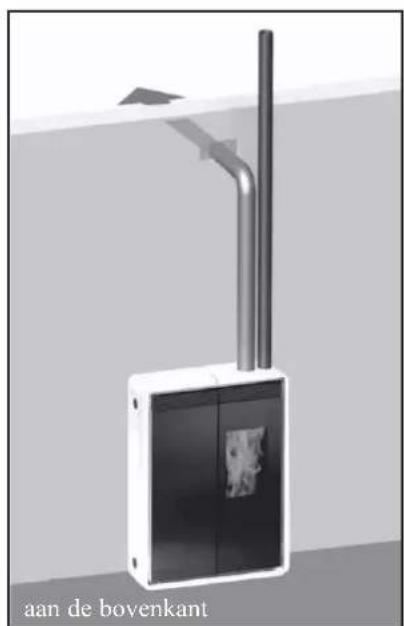

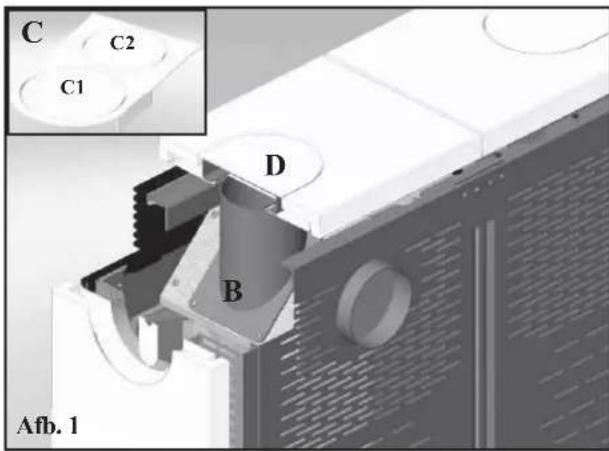

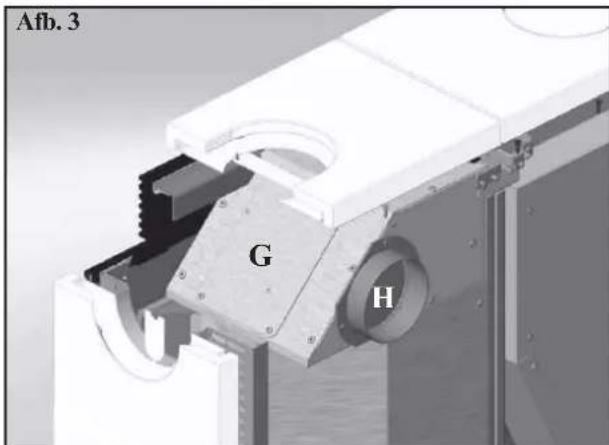

INSTALLATIE Afb. a VOORBEELDEN VOOR DE KANALISATIE VAN WARME LUCHT EN ROOKAFVOER aan de zijkant aan de achterkant aan de bovenkant153 NEDERLANDS Gebruiksaanwijzingen Voor de 1ste Ontsteking is het noodzakelijk dat u zich wendt tot uw plaatselijk erkende Edilkamin Dealer, welke de kachel naar aanleiding van het soort pellets en de installatieomstandi- gheden zal ijken en de garantie in werking zal laten treden. Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verflucht ruikt. Dit zal binnen korte tijd verdwijnen. Voor het ontsteking is het hoe dan ook noodzakelijk het vol- gende te controleren: ==> De correcte installatie. ==> De elektrische voeding. ==> De hermetische afsluiting van het deurtje (interne deur rechts). ==> De reiniging van de vuurhaard. ==> De stand-by weergave op het display (datum, vermogen of knipperende temperatuur). Pellets aan de tank toevoegen Open de keramische/stalen bovenkant links voor toegang tot de tank * (afb. 1-2). DE KERAMISCHE TOP IS ERG BREEKBAAR. VER-

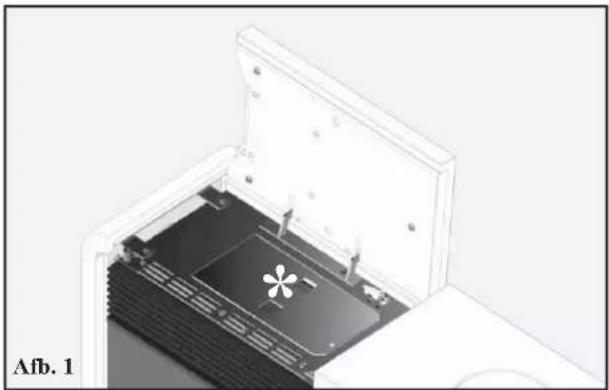

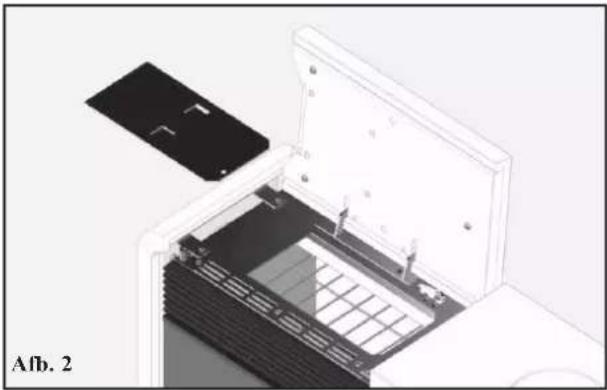

PLAATS DE TOP VOORZICHTIG TIJDENS HET

OPENEN EN SLUITEN. LET OP: maak gebruik van de speciaal geleverde handschoen als u pellets aan de kachel toevoegt terwijl hij brandt en dus warm is. GEBRAUCHSANWEISUNGEN OPMERKING betreffende de brandstof. TINY - KELLY zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter. Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen.Houtpellets worden verkocht in zakken van 15 Kg. Om de functionering van de kachels niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te ver- vallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen: doorsnede : 6 millimeter – maximum lengte : 40 mm – maximum vochtigheid : 8 % - calorisch rendement : minstens 4300 kcal/kg Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachels, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens ver- stoppingen, bevuild glas, onverbrande stoffen, ...Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd: Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig. Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffig, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

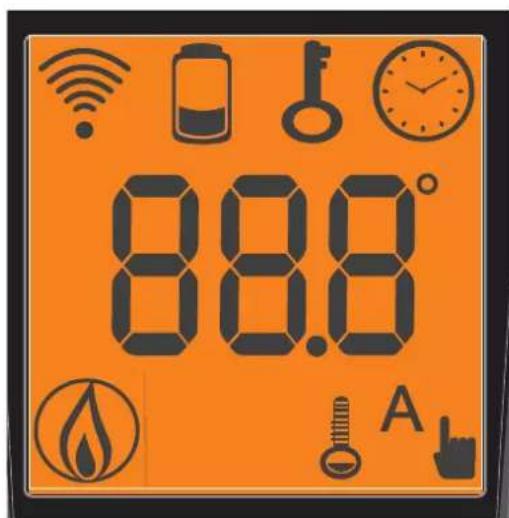

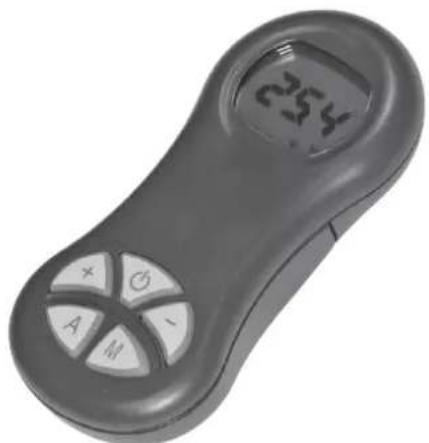

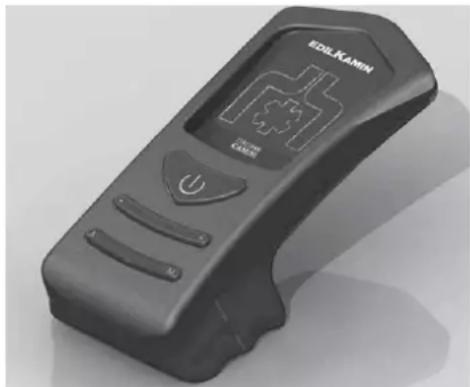

Afb. 2Afb. 1154 NEDERLANDSNEDERLANDS STANDAARD BIJGESLOTEN AFSTANDSBEDIENING VOOR HET MODEL TINY Hiermee kunnen alle functies beheerd worden. Legenda toetsen en dispaly: : in- en uitschakeling (om van stand by naar actief te gaan) +/- : toename / afname van de verschillende afstellingen A : om de Automatische werking te kiezen M : om de Manuele werking te kiezen en naar de controlemenu’s en de programmering te gaan. - knipperende icoon: afstandsbediening zoekt net - vaste icoon: aansluiting net actief batterij op (3 alkaline batterijen mini stilo) toetsenbord geblokkeerd (druk op "A" en "M" in parallel voor een paar seconden te vergrendelen of ontgrendelen de toetsenbord) programmering actief - knipperend icoon: kachel in ontstekingsfase - vaste icoon: kachel in werking automatische functie (op de display verschijnt de temperatuur) alfanumerieke display bestaande uit 16 cijfers in twee rijen elk bestaand uit 8 cijfers manuele afstelling (op de display verschijnt het bedrijfsvermogen) Op de display verschijnt andere nuttige informatie behalve de iconen die hierboven werden beschreven. - Stand-by: de omgevingstemperatuur (20°C verschijnt), de overblijvende pellet in Kg (15Kg in tank) het lopende uur (15:33). - Manuele werkfase: het ingestelde vermogen wordt gevisualiseerd (Power 1), de omgevingstemperatuur (20°C), de pellet in Kg en de reste- rende autonomie (15Kg 21H). - Automatische werkfase: de ingestelde temperatuur wordt gevisualiseerd (Set 22°C), de omgevingstemperatuur (20°C), de pellet in Kg en de resterende autonomie (15Kg 21H). DRUK DE TOETS NOOIT MEERDERE KEREN IN . N.B.: Het display kleurt zwart als de afstandsbediening een aantal seconden lang niet gebruikt wordt. Dit betekent dat de energiebesparende functie in werking getreden is. Het display licht weer op door middel van een druk op een wille- keurige toets. GEBRUIKSAANWIJZINGEN155 NEDERLANDSNEDERLANDS VERVOLG: standaard bijgesloten afstandsbediening voor het model Tiny Wormschroef vullen. Bij het eerste gebruik of bij volledige lediging van de pellettank dient u voor het vullen van de wormschroef gelijktijdig de toetsen “+” en “–” van de afstandsbediening enkele seconden in te drukken; wanneer u de toetsen loslaat verschijnt het opschrift “LOAD”. Deze handeling moet uitgevoerd worden voor de ontsteking indien de kachel uitdoofde omdat de pellet op was, leeg aan het einde van de handeling de haard voordat u hem ontsteekt. Het is normaal dat in de tank wat pellet overblijft dat door de wormschroef niet kan opgezogen worden. Automatische ontsteking Door twee maal op de toets , van de afstandsbediening e drukken met de inbouwhaard in standby start de ontstekingsprocedure en verschijnt het opschrift “START”. Gelijktijdig start het aftellen in seconden (van 1020 tot 0). Voor de ontstekingsfase bestaat echter geen voorbepaalde tijd: de duur wordt automatisch beperkt indien de kaart het sla- gen van enkele testen bepaalt. Na ongeveer 5 minuten verschijnt de vlam. Manuele ontsteking Wanneer de temperatuur onder 3°C daalt en de elektrische weerstand bij gevolg niet voldoende gloeit of tijdelijk niet werkt, kunnen aanmaakblokjes gebruikt worden. Leg een aangestoken aanmaakblokje in de vuurpot, sluit de deur en druk op de toets van de afstandbediening. VERMOGENAFSTELLING

• Manuele werking met afstandsbediening Druk een keer op de toets "M" van de afstandsbediening wanneer de kachel in werking is. Op de display van de afstandsbediening wordt het opschrift “POWER P” gevisualiseerd (met indicatie van het momenteel vermogen). Door op de toetse “+” of “–” neemt het bedrijfsvermogen toe of af (van “POWER P1” naar “POWER P5”).

• Automatische werking met afstandsbediening Door op de toets "A" te drukken, schakelt u over naar automatisch en moet u de temperatuur afstellen die u in de woonkamer wilt bereiken (om de temperatuur van 5°C naar 35°C in te stellen, moet u de toetsen “+” en “–” gebruiken. De haard zal het bedrijfsvermogen regelen om de ingestelde temperatuur te bereiken. Indien een lagere temperatuur wordt ingesteld dan die van de woonkamer, blijft de haard in VERMOGEN 1. Uitdoving Door met brandende haard 2 keer op de toets van de afstandsbediening te drukken, wordt de uitschakelingspro- cedure op de display gestart en de aftelling gevisualiseerd, van 9 naar 0 (voor een totaal van 10 minuten). Deze fase bestaat uit:

• Onderbreking van de pellettoevoer.

• Motor voor het uitstoten van de rook op maximum bedrijf. Trek nooit de stekker uit gedurende de fase van uitdoving. GEBRUIKSAANWIJZINGEN156 NEDERLANDS VERVOLG: standaard bijgesloten afstandsbediening voor het model Tiny Afstelling van het uurwerk Door 2 keer op de toets "M" te drukken, gaar u naar het menu van het “CLOCK” waar u het uurwerk van de elektronische kaart kunt instellen. Door vervolgens op de toets "M" te drukken, verschijnen achtereenvolgens de volgende afstelbare items: Dag, Maand, Jaar, Uur, Minuten, Dag van de week. Het opschrift “SAVE??”, te bevestigen met "M", laat toe te controleren of de uitgevoerde handelingen correct zijn alvorens te bevestigen (vervolgens wordt op de display het opschrift Opgeslagen gevisualiseerd). Programmering wekelijks uur Door op de afstandsbediening 2 seconden op de toets "M" te drukken, gaat u naar de afstelling van het uurwerk en door op de toets “+” te drukken, gaat u naar de programmering van het wekelijks uur, op de display gemeld door "PROGRAMM. ON/OFF". Met deze functie kan voor elke dag van de week een aantal ontstekingen en uitdovingen ingesteld worden (maximum drie per dag). Wanneer u via de toets "M" bevestigt, verschijnt een van de volgende mogelijkheden: NO PROG ( geen programma ingesteld) DAILY PROGRAM (een enkel programma voor alle dagen) WEEKLY PROGRAM (specifiek programma voor elke afzonderlijke dag) Met de toetsen “+” en “–” kunt u van het ene naar het andere programma gaan. Door de optie “DAILY PROGRAM” via de "M" toet s te bevestigen, gaat u naar de keuze van het aantal u it te voeren programma’s (onts teking/uitdoving) per dag. Door de optie “DAILY PROGRAM” te gebruiken zal/zullen het/de programma(‘s) hetzelfde/dezelfde zijn voor alle dagen van de week. Door vervolgens op de toets “+” te drukken, kan het volgende gevisualiseerd worden: - No progr. - 1° progr. (een ontsteking en een uitdoving per dag), 2° progr. (idem), 3° progr. (idem) Gebruik de toets “–” om ze in tegenovergestelde zin te visualiseren. Indien u “1° programma” kiest, wordt het uur van de ontsteking gemeld. Op de display verschijnt: 1 “ON” uur 10; met de toets “+” en “–” wordt het uur gewijzigd en met de toets "M" wordt bevestigd. Op de display verschijnt: 1 “ON” minuten 30; met de toets “+” en “–” worden de minuten gewijzigd en met de toets "M" wordt bevestigd. Voor de te programmeren uitdovingen moet u op dezelfde wijze te werk gaan en ook voor de volgende ontstekingen of uitdovingen. Bevestig met de toets "M" wanneer het opschrift “SAVE??” op de display verschijnt. Na de bevestiging van “WEEKLY PROGRAM” moet de dag gekozen worden waarin de programmering moet uitgevo- erd worden : 1 Ma ; 2 Di; 3 Wo; 4 Do; 5 Vs; 6 Za; 7 Zo Eens de dag via de toetsen “+” en “–” werd gekozen en met de toets "M" werd bevestigd, kan de programmering voor- tgezet worden, op dezelfde wijze waarmee een “DAILY PROGRAM” wordt uitgevoerd. Voor elke dag van de week kunt u kiezen of een programmering moet geactiveerd worden en het aantal ingrepen en het uur van de ingrepen kiezen. Bij een fout kan zonder op te slaan op elk ogenblik de programmering verlaten worden door op de toets , te drukken. Op de display zal “NO SAVE” verschijnen. Wijziging pellet lading Druk te toets "M" van de afstandsbediening twee seconden lang in en loop met de toetsen "+" en "-" langs de aanwijzin- gen op het display. U komt de omschrijving "Gebruikersmenu" tegen. Zodra u uw keuze bevestigt zal het opschrift "ADJ PELLET en ADJ-TIRAGGIO" worden weergegeven. Stel "Autoreg. ON" in. Het systeem zal automatisch de pellettoe- voer regelen. Stel "Autoreg. OFF" in als u handmatig de pellettoevoer wilt regelen door de toevoer in percentages (+/- 30%) te variëren. Door deze functie met de menutoets te bevestigen, gaat u naar de afstelling van de pelletlading. Een afname van de ingestelde waarde betekent een beperking van de pelletlading, een toename van de waarde betekent een grotere pelletla- ding. Deze functie kan nuttig blijken wanneer u het type pellet verandert waarvoor de haard werd afgesteld en er dus een correctie van de lading nodig is. Indien deze correctie niet voldoende is, moet u een geautoriseerd dealer Edilkamin raadplegen om een nieuwe afstelling uit te voeren. Opmerking betreffende de variabiliteit van de vlam Eventuele variaties van de vlamstaat hangen af van het soort pellet dat gebruikt wordt, een normale vlamvariabiliteit bij vaste brandstof en de automatische regelmatige schoonmaak. (NB:deze schoonmaak vervangt het stofzuigen NIET, dat met koude haard door de gebruiker moet uitgevoerd worden). GEBRUIKSAANWIJZINGEN157 NEDERLANDS VERVOLG: standaard bijgesloten afstandsbediening voor het model Tiny SIGNALERING RESERVE De kachel is voorzien van een elektronische functie voor het bepalen van de overblijvende hoeveelheid pellet in de tank. Het detectiesysteem, geïntegreerd in de elektronische kaart laat toe op het even welk ogenblik te controleren binnen hoeve- el uren het pellet op is en hoeveel kg pellet overblijft. Het is belangrijk voor de correcte werking van het systeem dat gedurende de eerste ontsteking (ten laste van de dealer) de volgende procedure wordt uitgevoerd. 1ste Ontsteking/Test ten laste van de geautoriseerde dealer Edilkamin De inbedrijfstelling moet uitgevoerd worden zoals voorgeschreven door de norm UNI 10683 punt 3.21 Deze norm duidt aan welke controlewerkzaamheden moeten uitgevoerd worden om de correcte werking van het syste- em te garanderen. Systeem pelletreserve Alvorens het systeem te activeren, is het noodzakelijk in de tank een zakje pellet te laden en kachel te gebruiken de gela- den brandstof op is. Dit dient om het systeem kort te testen. Nadien kan de tank volledig gevuld worden en kan de kachel in werking gesteld worden. Gedurende de werking, wanneer het mogelijk is een volledige zak van 15 kg te laden, zal op de display knipperend het opschrift “RESERVE” verschijnen. Nadat een zak pellet werd geladen, is het noodzakelijk de uitgevoerde lading van 15 kg in het geheugen op te slaan. Ga hiervoor als volgt te werk:

1. druk op de toets "M" (ong. 3-4 seconden) tot het opschrift “CLOCK” verschijnt.

2. druk op de toets “+” tot het opschrift “RESERVE” verschijnt.

3. druk op de toets "M" tot het volgende scherm verschijnt,

breng vervolgens met de toets “+” het cijfer (*) naar de waarde van de geladen pellet (15 kg in bovenstaand geval)

4. druk op de toets "M" om te bevestigen

5. druk op de toets om te verlaten.

Nadat de hierboven beschreven handelingen werden uitgevoerd, zal het systeem na verbruik van de 15 kg opnieuw knipperend het opschrift “RESERVE” doen verschijnen. Vervolgens moeten de handelingen van punt 1 tot punt 5 herhaald worden. NOODDRUKKNOP U kunt de standaardfuncties bereiken door middel van een druk op de rode noodknop rechts onder de externe deur (zie afb.7) als de afstandsbediening stuk is. Druk een of meerdere keren op de knop om de gewenste functie te activeren:

door 2 keer op de rode drukknop te drukken gaat hij aan.

door 2 keer op de rode drukknop te drukken gaat hij uit.

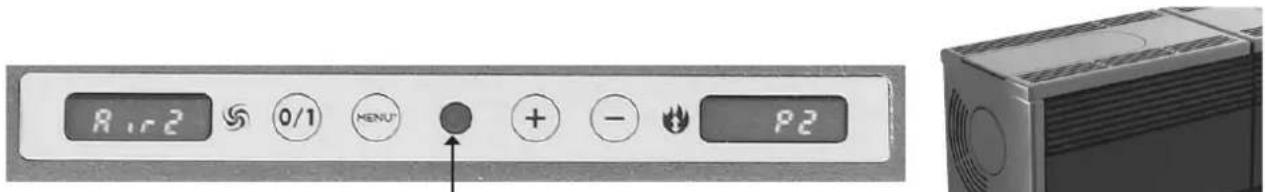

door in manueel op de rode drukknop te drukken, gaat u van P1 tot P5.

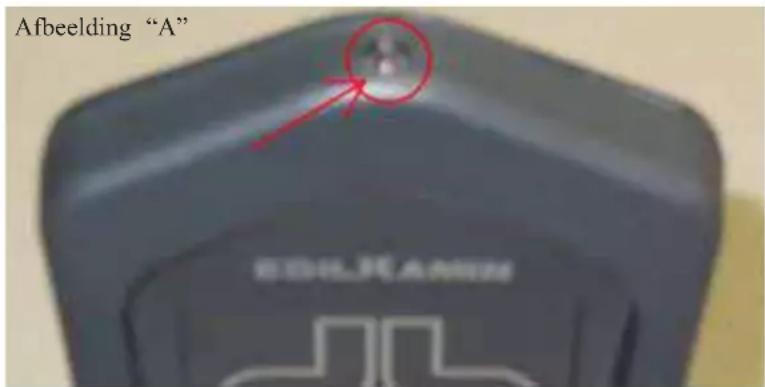

door in automatisch op de rode drukknop te drukken, gaat u van 5°C tot 30°C. ANTENNE Het radiosignaal wordt met behulp van een kleine antenne op de elektronische kaart door de afstandsbediening ontvangen. resterende Kg in de tank geladen Kg GEBRUIKSAANWIJZINGEN Afb. 7 nooddrukknop158 NEDERLANDS AFSTANDSBEDIENING code 633280 OPTIONEEL VOOR HET MODEL KELLY. : start-/stopknop + : toets om het vermogen/de arbeidstemperatuur toe te laten nemen (in een menu neemt de weergegeven variabele toe) - : toets om het vermogen/de arbeidstemperatuur af te laten nemen (in een menu neemt de weergegeven variabele af) A : toets om van handmatig naar automatisch en omgekeerd om te schakelen M : toets om van automatisch naar handmatig en omgekeerd om te schakelen Een infrarood afstandsbediening is eenvoudig te onderscheiden van een radiobediening aangezien de punt voor- zien is van een transmissieled, zie de onderstaande afbeelding “A”. Afbeelding “A” TECHNISCHE EIGENSCHAPPEN - De inschakeling van de toetsverlichting bij het indrukken van een van de toetsen en geeft aan dat de afstandsbedie- ning het signaal doorgeeft. De kachel produceert een pieptoon om de ontvangst te bevestigen. DEBIET De afstandsbediening produceert een infrarood signaal. De signaal transmissieled moet voor de ontvangstled van de kachel zichtbaar zijn om een correcte doorgave mogelijk te maken. In een vrij veld zonder obstakels kan een afstand van 4-5mt worden overbrugd. DUUR BATTERIJEN - de afstandsbediening functioneert met 3 alkaline 1,5V batterijen size AAA. De levensduur van de batterijen hangt af van het gebruik en overbrugt ruimschoots het gebruik van een gemiddelde gebruiker in een seizoen. - De bedrijfstemperatuur is: 0-40°C - De correcte bewaartemperatuur is:-10/+50°C - Bedrijfsluchtvochtigheid: 20-90% R.V. zonder condens - Beschermingsgraad: IP 40 - Gewicht van de afstandsbediening met batterijen: 160gr GEBRUIKSAANWIJZINGEN159 NEDERLANDS Synoptisch paneel voor het model Kelly 0/1-knop op het bedieningspaneel Om de kachel aan te steken of uit te doven en het menu voor de programmatie van het tijdschema te verlaten (prog). MENU-knop op het bedieningspaneel Commuteert de functionering van de kachel van Handmatig naar Automatisch en omgekeerd en maakt het mogelijk om de uurprogrammering te (prog) betreden en te kiezen voor het instellen van het vermogen of het instellen van de temperatuur. + en - knoppen op het bedieningspaneel Maken het mogelijk om u in de uurprogrammering (prog) te verplaatsen en de temperatuur of het ingestelde vermogen in te stellen. Boodschappen op het scherm Ac: Ontstekingsfase (verschijnen van de vlam). Ar: Tweede ontstekingsfase (stabilisatie van de vlam) voor de bedrijfsfase Of: Uitdooffase. P1 of P2 of P3: Geprogrammeerd vermogensniveau. 8-29: Ingestelde temperatuur voor werking in automatisch bedrijf. H1..H7: Blokkering met identificatiecode van het probleem (zie pagina 165). Pu: Automatische reiniging van het haardonderstel aan de gang.

: Wacht stop motor, wacht een tiental seconden vooraleer verdere opdrachten te geven. Wanneer de kachel in standby-stand staat, knippert de werkingsmodus alsook het uur. VULLEN WORMSCHROEF. Wanneer het pelletreservoir volledig is leeg geraakt, dient u de wormschroef te vullen: druk hiertoe tegelijkertijd op de knoppen On/Off en MENU. Deze operatie moet worden uitgevoerd vóór het aansteken, indien de kachel is uitgedoofd door een gebrek aan pellets. Het is normaal dat een bepaalde hoeveelheid pellets, die de schroef niet kan aanzuigen, in het reservoir blijft liggen. Automatisch aansteken Wanneer de kachel in standby-stand staat, deze aansteken door 2 s op de ON/OFF-knop te drukken om de ontstekingspro- cedure te starten; op het scherm verschijnt gedurende enkele minuten de boodschap Ac. (De ontstekingsfase neemt geen vooraf bepaalde tijd in beslag: de duur wordt automatisch verkort indien de kaart aangeeft dat enkele tests zijn afge- werkt.) Na ongeveer vijf minuten verschijnt de vlam. Het is normaal dat er een beetje rook ontstaat in de verbrandingsha- ard, voordat een vlam verschijnt. De boodschap Ar blijft op het scherm staan totdat de vlam is gestabiliseerd. Manueel aansteken Indien de temperatuur minder dan 3°C bedraagt en ze niet toelaat dat de elektrische weerstand rood opgloeit, of indien de weerstand tijdelijk buiten werking is, kan men de kachel manueel met een aanmaakblokje aansteken. Om dat te doen, legt u een goed brandend aanmaakblokje in de verbrandingshaard, sluit u de deur en drukt u op ON/OFF. VERMOGEN INSTELLEN (wanneer u van de ene naar de ander modus wilt omschakelen terwijl de kachel aan het branden is, drukt u op de knop MENU)

Handmatige functionering om het bedrijfsvermogen (van P1 tot P3) en de ventilatie te regelen. Ontvanger Afstandsbediening GEBRUIKSAANWIJZINGEN160 NEDERLANDSNEDERLANDS VERVOLG: Synoptisch paneel voor het model Kelly

• Automatische functionering Om de temperatuur te regelen die men in de ruimte wenst te bereiken; de kachel regelt het bedrijfsvermogen om de temperatuur te bereiken (P3) of te bewaren (P1). Indien u een temperatuur programmeert die lager is dan de temperatuur in de kamer, werkt de kachel in P1, waarbij de overeenkomstige hoeveelheid pellets wordt verbruikt. Opmerking over de veranderlijkheid van de vlam De eventuele variaties in de verschijningsvorm van de vlam hangen af van het soort pellet dat wordt gebruikt, alsook van de normale veranderlijkheid van de vlam van vaste brandstof en van de regelmatige reiniging van het haardonder- stel, die de kachel automatisch uitvoert (en die NIET wegneemt dat de gebruiker de haard vóór het aansteken moet stofzuigen wanneer de kachel is afgekoeld). Uitdoven Wanneer de kachel aan het werken is, drukt u 2 seconden op de knop ON/OFF om de uitdoofprocedure in gang te zet- ten. Op het scherm verschijnt de boodschap OFF (gedurende 10 minuten). De uitdooffase omvat:

• Onderbreking van het bijvullen met pellets.;

• Maximale ventilatie;

• Motor voor de afvoer van rook op maximaal vermogen. De stekker nooit uittrekken tijdens het doven.

PROGRAMMAKIEZER WEKELIJKS TIJDSCHEMA

Het concept van de programmakiezer wekelijks tijdschema is ingebouwd in het centrale bedieningspaneel Er kunnen drie soorten tijdschema's worden ingesteld: Pr01 in te stellen ontsteek- en uitdoofuur Pr02 in te stellen ontsteek- en uitdoofuur Pr03 in te stellen ontsteek- en uitdoofuur Elke dag van de week (dag1=maandag; dag2=dinsdag … dag7=zondag) kunt u een of meer beschikbare programma's activeren. Wanneer de kachel in standby-stand staat, geeft het scherm afwisselend de aansteekwijzes (P1 ,P2 of P3, of een temperatuur) en het huidige uur weer. Instellen van het uur Druk één keer op de MENU-knop gedurende ongeveer twee seconden: tS verschijnt op het scherm. Druk vervolgens drie keer op de MENU-knop totdat Prog op het scherm verschijnt. Druk dan op de - knop, waarna Set op het scherm ver- schijnt. Druk op de MENU-knop om het huidige uur op het scherm te doen verschijnen. Die uurinstelling kunt u met de - knop wijzigen waarbij telkens een minuut naar beneden wordt gegaan, of met de + knop waarbij telkens 15 minuten worden bijgeteld. Wanneer het uur is ingesteld, bevestigt u met de MENU-knop waarna de dag (day n°) verschijnt (day1=maandag; day2=dinsdag; day7=zondag) die u ook met de knoppen - en + kunt aanpassen. Bevestigen doet u met de MENU - knop waarna Prog verschijnt. Druk op de 0/1 knop om de instelling van het uur te verlaten. Activeren instelling tijdschema Houd de MENU-knop gedurende ongeveer twee seconden ingedrukt: tS verschijnt op het scherm. Druk vervolgens drie keer op de MENU-knop totdat Prog op het scherm verschijnt. Druk dan op de + knop waarna PrOF verschijnt en druk op de MENU-knop waarna OFF verschijnt. Druk op de + of - knop zodat ON verschijnt. Bevestig met MENU en Prog verschijnt op het scherm. Druk op 0/1 om naar de standby-stand terug te keren. De kachel die in modus PrON staat kan opdrachten voor uitgestelde ontsteking en uitdoving ontvangen. Instellen programma (vb. Pr01) Houd de MENU-knop gedurende twee seconden ingedrukt: tS verschijnt op het scherm. Druk vervolgens drie keer op de MENU-knop totdat Prog op het scherm verschijnt. Druk dan twee keer op de + knop waarna Prl verschijnt. Druk op de MENU-knop, On P1 verschijnt en het uur waarop men de ontsteking wenst in te stellen. De uurinstelling kunt u met de + en - knoppen wijzigen per 10 minuten. Druk op MENU om te bevestigen en OfP1 verschijnt, samen met het uur waar op men wenst dat de kachel uitdooft. Ook die uurinstelling kunt u met de + en - knoppen aanpassen per tien minuten. Druk op MENU om te bevestigen en Ofd1 verschijnt (d.w.z. programma 1 is niet geactiveerd op dag 1, maandag). Om het te activeren en Ond1 te doen verschijnen, gebruikt u de + en - knoppen (d.w.z. programma 1 is geactiveerd op dag 1, maandag). U gaat over naar de tweede dag, dinsdag, met MENU, en u volgt dezelfde werkwijze tot op dag 7. Druk nogmaals op MENU om Prog te doen verschijnen; om het menu te verlaten tenslotte, drukt u op 0/1. Volg dezelfde stappen om het ontsteek- en uitdoofuur in te stellen voor Pr 02 en Pr 03 en om te bepalen op welke dagen ze te activeren of deactiveren. GEBRUIKSAANWIJZINGEN161 NEDERLANDSNEDERLANDS Koppel het apparaat van de elektrische voeding los voordat u een willekeurige onderhoud- swerkzaamheid uitvoert. Regelmatig onderhoud vormt de basis een goede functionering van uw kachel. De kachel kan niet correct functioneren als HET ONDERHOUD NIET VERRICHT WORDT. De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud. OPEN HET LINKER DEURTJE VAN DE KACHEL VOOR EENVOUDIGE TOEGANG TOT DE ELEKTRO- MECHANISCHE ONDERDELEN. HET DEURTJE WORDT MET BEHULP VAN EEN SCHROEF IN DE GESLOTEN STAND GEBLOKKEERD. VERWIJDER DEZE SCHROEF UITSLUITEND IN HET GEVAL VAN EEN CONTROLE DOOR DE DEALER. DAGELIJKS ONDERHOUD Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde kachel verricht moeten worden

• Reinigen met behulp van een stofzuiger (zie de opties op pag. 167).

• Deze procedure vereist een aantal minuten per dag.

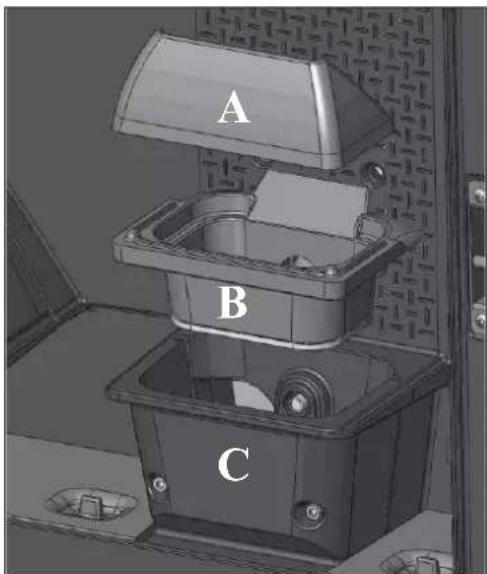

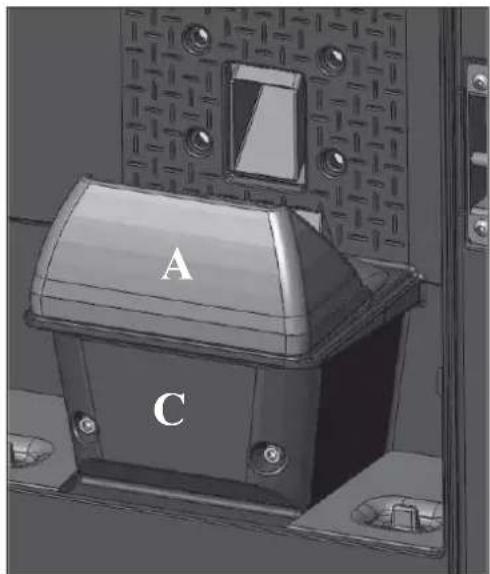

• Open het rechter deurtje, verwijder de haard (1 - afb. A) en gooi de resten in de aslade (3 - afb. C).

• GOOI DE RESTEN NOOIT IN DE PELLETTANK.

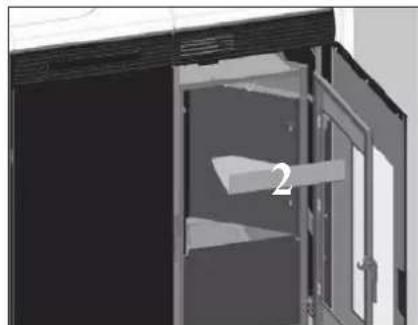

• Verwijder de bovenkant (2 - afb. B) en gooi de inhoud in de aslade (3 - afb. C).

• Verwijder de aslade en leeg hem (3 - afb. C) in een niet-brandbare houder (de as kan warme delen en/of gloeiend houtskool bevatten).

• Verwijder de vuurhaard of maak hem met behulp van een spateltje schoon, verwijder de eventuele verstoppingen uit de openingen aan de zijkanten.

• Verwijder de vuurhaard (1 - afb.C), schraap de wanden van de vuurhaard met het spateltje en verwijder eventueel vuil uit de sleuven.

• Zuig de ruimte van de haard uit en reinig de randen tussen de haard en de zitting.

• Falls erforderlich, die Scheibe reinigen (in kaltem Zustand). Zuig de warme as nooit op om schade aan de stofzuiger en brand in de woning te vermijden WEKELIJKS ONDERHOUD

• Bestaat uit het reinigen van de vuurhaard (met rager) nadat u de aslade verwijderd heeft (3 - afb. C).

• Leeg de pellettank en zuig de bodem schoon.

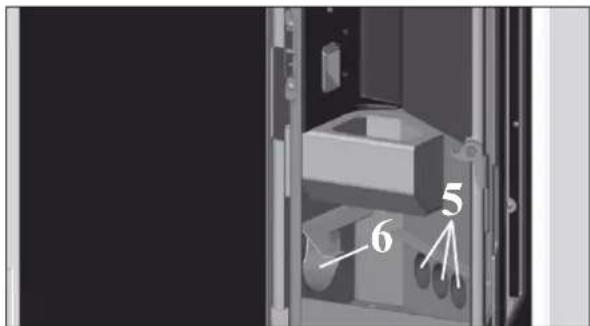

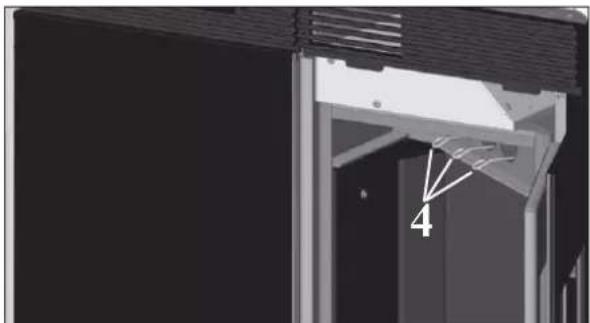

• Gebruik de ragers (4 - afb. D), en zuig de 3 onderstaande leidingen (5 - afb. E) leeg

• Reinig de verbrandingskamer en de rookverwijderaar (6 - afb. E). Afb. A Afb. B Afb. C Afb. D Afb. E ONDERHOUD

SEIZOENSGEBONDEN ONDERHOUD (door uw Dealer) Bestaat uit:

• Algehele reiniging van de binnen- en buitenkant

• Zorgvuldige reiniging van de warmteuitwisselbuizen

• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte

• Reiniging van de ventilatoren, mechanische controle van de spelingen en de bevestigingen

• Reiniging rookkanaal (vervanging van de pakking op de rookafvoerleiding)

• Reiniging rookkanaal (zie wekelijkse reiniging)

• Reiniging van de ventilatieruimte voor rookverwijdering, reiniging stroomsensor, controle thermokoppel.

• Reiniging, controle en verwijdering van de afzettingen op de ontstekingsweerstand, indien noodzakelijk de weerstand vervangen

• Reiniging / controle van het Synoptische Paneel

• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel

• Reiniging pelletstank en controle speling vulschroef-reductiemotor

• De pakking van het deurtje vervangen

• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving. In het geval u zeer regelmatig van de kachel gebruik maakt, raden we u aan om het rookkanaal eens in de 3 maanden te reinigen. LET OP!!! Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afbeelding 1) op de onderste vuurhaard (B) (afbeelding 1) de functionering van de kachel in gevaar brengen. Verzeker u er dus van, voordat u de kachel aansteekt, dat de vuurhaarden op correcte wijze op elkaar aangeslo- ten zijn, zoals aangegeven staat in (afbeelding 2). Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt. ONDERHOUD Afb. 1 Afb. 2

TIPS IN HET GEVAL VAN MOGELIJKE STORINGEN TINY In dit geval komt de kachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen). Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact. Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de haard te kunnen ontsteken (600 seconden met geluidmelding). Druk vervolgens op de toets . Ontsteek de kachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft. SIGNALERING VAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Verific./air flow: (grijpt in wanneer de sensor onvoldoende brandbevorderende luchtstroming waarneemt).

Doving door gebrek aan drukverlaging De stroom kan onvoldoende zijn indien de deur is geopend, indien de deur niet perfect dicht is (bijvoorbeeld: pakking), indien er een probleem is met de afzuiging van de lucht of de afvoer van rook, indien het haardonderstel vuil is. Controleer: - of de deur is gesloten; - het aanzuigkanaal van verbrandingslucht (schoonmaken en daarbij letten op de onderdelen van de luchtstroomsensor); - maak de luchtstroomsensor schoon met droge lucht (type voor computer toetsenbord); - de plaatsing van de kachel: de kachel mag niet tegen een muur leunen; - of het haardonderstel goed is teruggeplaatst en regelmatig wordt schoongemaakt (frequentie afhankelijk van het soort pellets); - het rookkanaal (schoonmaken); - de installatie (indien de installatie niet conform de normen is en ze verschillende bochten heeft, vindt geen goede rookafvoer plaats); Indien u denkt dat de luchtstroomsensor defect is, voer dan een koude test uit. Indien bijvoorbeeld bij gewijzigde omstandigheden of bij het openen van de deur, de waarde op het scherm niet verandert, dan is er een probleem met de sensor. Het onderdruk-alarm kan eveneens optreden tijdens het aansteken, want de luchtstroomsensor begint 90 seconden na het begin van de ontsteekcyclus te meten.

2) Verific./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Doving door afwijking van de sensor motortoeren rookuitstoot. - Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart - Controleer de reiniging van het rookkanaal; - Controleer het elektrische circuit en de aarding. - Controleer de elektronische kaart

3) Stop/Flame: (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde waarde

en dit interpreteert als afwezigheid van vlam) Doving door daling van de rooktemperatuur De vlam kan afwezig zijn door - gebrek aan pellet - te veel pellet heeft de vlam gedoofd - de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur)

4) Block_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstem-

peratuur niet werd bereikt). Doving door niet correcte rooktemperatuur bij de ontsteking. Onderscheid de volgende twee gevallen: er verschijnt GEEN vlam Een vlam verscheen maar na het verschijnen van het opschrift Start verscheen Block_FI/NO Start Controleer: - correcte plaatsing en schoonmaak van de vuurhaard - werking van de weerstand - omgevingstemperatuur (indien onder 3°C) en vochtigheid. - Probeer te ontsteken met aanmaakblokjes Controleer: - de werking van het thermokoppel - de starttemperatuur ingesteld door de parametersNEDERLANDS

5) Failure/Power: (dit is geen defect van de kachel).

Uitdoven door gebrek aan elektrische energie Controleer de elektrische aansluiting en eventuele spanningsvallen.

6) Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Uitdoving door defect of ontkoppeld thermokoppel Controleer de aansluiting van het thermokoppel met de kaart : controleer de werking bij het koud

7) smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

uitdoven door overschrijding van de maximum temperatuur van de rook Een overmatige temperatuur van de rook kan afhankelijk zijn van: het type pellet, afwijking rookzuiging, verstopt rookkanaal, niet correcte installatie, "afwijking" van het drijfwerk. Afstandsbediening werkt niet:

• dichter bij de ontvanger van de kachel

• vervang met andere batterijen Uitkomende lucht is niet warm:

• reinig de warmtewisselaar vanuit de vuurhaard. Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

• controleer de vochtigheid van de ontstekingsweerstand Geen ontsteking:

• reinig de vuurhaard. “Battery check”: Kachel raakt niet geblokkeerd maar op het display wordt het bericht weergegeven. Het is noodzakelijk de bufferbatterij op de kaart te vervangen. OPMERKING 1 Alle signaleringen blijven gevisualiseerd tot op de afstandsbediening de toets wordt ingedrukt. Ontsteek de haard niet alvorens het probleem geëlimineerd werd. OPMERKING 2 Nadat 1000 kg pellet verbruikt werden, verschijnt knipperend op de display “Mainten.”. De kachel werkt maar een buitengewoon onderhoud moet door de dealer uitgevoerd worden.NEDERLANDS

In dit geval komt de kachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen). Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact. Indien een probleem is opgetreden: om de kachel opnieuw op te starten, eerst wachten tot de uitdoofprocedure beëindigd (10 minuten met geluidssignaal) is en daarna op de knop ON/OFF drukken. Ontsteek de kachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft. SIGNALERING VAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) H1 No depression (grijpt in wanneer de sensor onvoldoende brandbevorderende luchtstroming waarneemt).

Doving door gebrek aan drukverlaging De stroom kan onvoldoende zijn indien de deur is geopend, indien de deur niet perfect dicht is (bijvoorbeeld: pakking), indien er een probleem is met de afzuiging van de lucht of de afvoer van rook, indien het haardonderstel vuil is. Controleer: - of de deur is gesloten; - het aanzuigkanaal van verbrandingslucht (schoonmaken en daarbij letten op de onderdelen van de luchtstroomsensor); - maak de luchtstroomsensor schoon met droge lucht (type voor computer toetsenbord); - de plaatsing van de kachel: de kachel mag niet tegen een muur leunen; - of het haardonderstel goed is teruggeplaatst en regelmatig wordt schoongemaakt (frequentie afhankelijk van het soort pellets); - het rookkanaal (schoonmaken); - de installatie (indien de installatie niet conform de normen is en ze verschillende bochten heeft, vindt geen goede rookafvoer plaats); Indien u denkt dat de luchtstroomsensor defect is, voer dan een koude test uit. Indien bijvoorbeeld bij gewijzigde omstandigheden of bij het openen van de deur, de waarde op het scherm niet verandert, dan is er een probleem met de sensor. Het onderdruk-alarm kan eveneens optreden tijdens het aansteken, want de luchtstroomsensor begint 90 seconden na het begin van de ontsteekcyclus te meten.

2) H2 No expulsion (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Doving door afwijking van de sensor motortoeren rookuitstoot. - Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart - Controleer de reiniging van het rookkanaal; - Controleer het elektrische circuit en de aarding. - Controleer de elektronische kaart

3) SF (H3) No fire (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde

waarde en dit interpreteert als afwezigheid van vlam) Doving door daling van de rooktemperatuur De vlam kan afwezig zijn door - gebrek aan pellet - te veel pellet heeft de vlam gedoofd - de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur)

4) AF (H4) No start (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstem-

peratuur niet werd bereikt). Doving door niet correcte rooktemperatuur bij de ontsteking. Onderscheid de volgende twee gevallen: TIPS IN HET GEVAL VAN MOGELIJKE STORINGEN KELLY Er is GEEN vlam Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed Controleer: - de positie en netheid van het haardonderstel; - de aanvoer van verbrandingslucht in het haardonderstel; - de goede werking van de weerstand; - de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de vochtigheidsgraad. Probeer aan te steken met een aanmaakblokje. Controleer (Dealer): - de goede werking van het thermokoppel; - de geprogrammeerde ontstekingstemperatuur in de parameters.NEDERLANDS

TIPS IN HET GEVAL VAN MOGELIJKE STORINGEN KELLY 5) H5 Blocage black-out (dit is geen defect van de kachel). Uitdoven door gebrek aan elektrische energie Controleer de elektrische aansluiting en eventuele spanningsvallen. 6) H6 Termoc broken (ingreep bij defect of ontkoppeld thermokoppel) Uitdoving door defect of ontkoppeld thermokoppel Controleer de aansluiting van het thermokoppel met de kaart : controleer de werking bij het koud 7) H7 Over temp (uitdoving door te hoge temperatuur van de rook) uitdoven door overschrijding van de maximum temperatuur van de rook Een overmatige temperatuur van de rook kan afhankelijk zijn van: het type pellet, afwijking rookzuiging, verstopt rookkanaal, niet correcte installatie, "afwijking" van het drijfwerk.

8) Batt. 1 - Batt. 2

• De kachel wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt. De bufferbatterij op de kaart moet worden vervangen. Scherm bedieningspaneel uitgeschakeld

• Controleer of het netsnoer is aangesloten, controleer de zekering (op de stekker) Afstandsbediening (optie) werkt niet:

• dichter bij de ontvanger van de kachel

• vervang met andere batterijen Uitkomende lucht is niet warm:

• reinig de warmtewisselaar vanuit de vuurhaard. Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

• controleer de vochtigheid van de ontstekingsweerstand Geen ontsteking:

• reinig de vuurhaard. Het is belangrijk dat u de dealer meldt wat het paneel signaleert.NEDERLANDS

TELEFOONSCHAKELAAR VOOR ONTSTEKING OP AFSTAND (code 281900) Het is mogelijk de kachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje (TINYcode 621240 - KELLY code 620550). AFSTANDSBEDIENING (code 633280) CHECK LIST OPTIES REINIGINGSACCESSOIRES Te integreren met een complete bestudering van het technische blad Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs en de onderhoudshandleiding overhandigd heeft.

• Ventilatie van de installatieruimte.

• Het rookkanaal/de schoorsteen worden uitsluitend voor de kachel gebruikt.

• Het rookkanaal heeft: maximaal 2 bochten en is maximaal 2 meter lang horizontaal.

• de schoorsteen steekt boven de refluxzone uit.

• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).

• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen. Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.

• De vuurhaard en de asruimte zijn schoon en goed geplaatst.

• De deur is goed afgesloten.

• De vuurhaard bevindt zich in de speciale ruimte. ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHEL AANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard GlassKamin (code 155240) Handig voor de reiniging van het keramiekglas Aszuiger Handig voor de reiniging van de haard. GEBRUIKERSINFORMATIE In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaar- lijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking". Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden. De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelcentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.665980 07.15/L www.edilkamin.comMONTAVIMO, EKSPLOATAVIMO IR PRIEŽI Vertimas iš angl
