MANUALE UTENTE Kelly EDILKAMIN

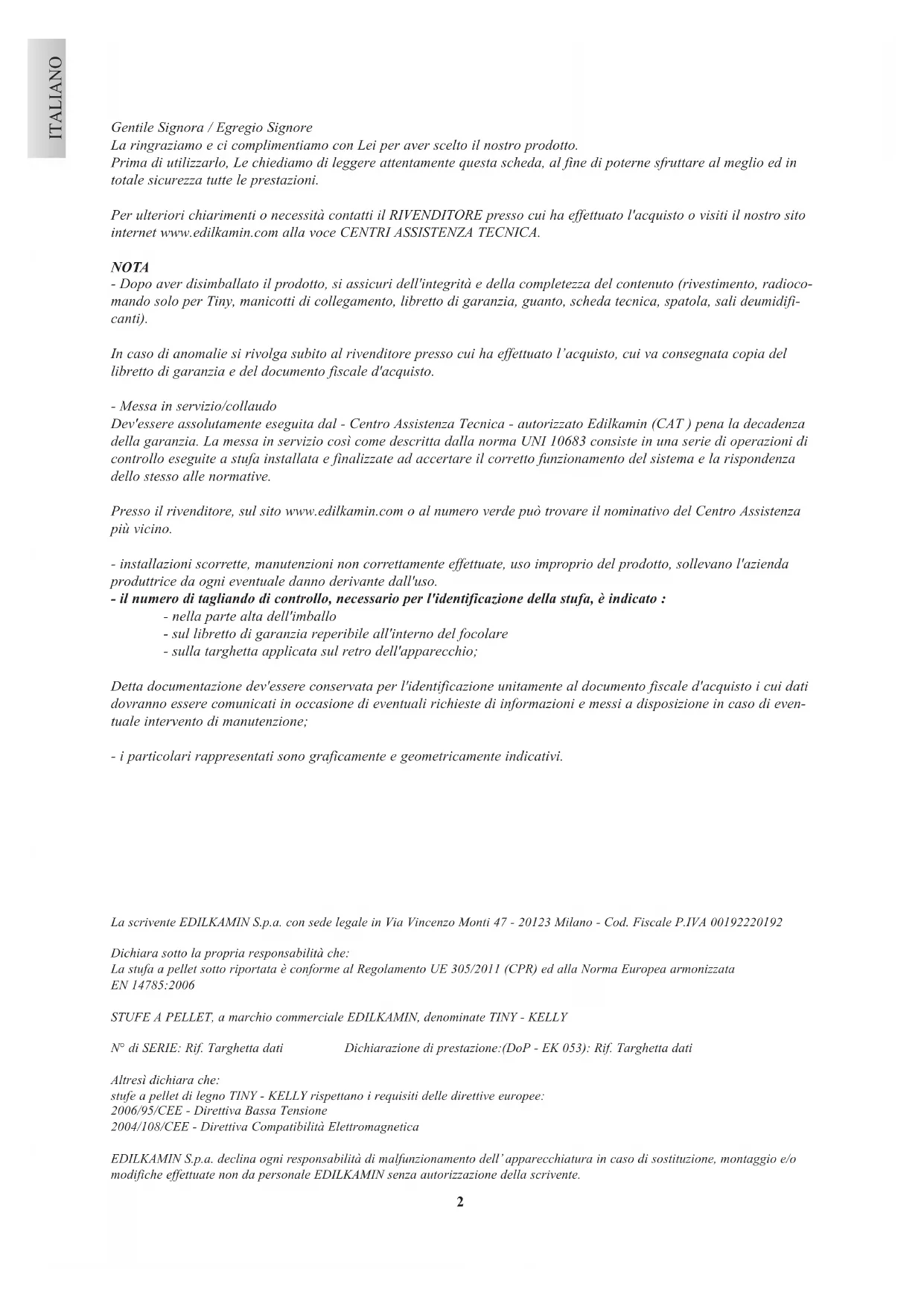

I Installazione, uso e manutenzione p. 2

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzato, Le chiediamo di leggere attendamente但这a scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

• Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completeness del contento (rivestimento, radiocommando solo per Tiny, manicotti di collegamento, libretto di garanzia, quanto, scheda tecnica, spatola, sali deumidificanti).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consecnata copia del libretto di garanzia e del documento fiscale d'acquisto.

• Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT) pena la decidenza della garanzia. La messa in servizioosi come descritta alla norma UNI 10683 consiste in una series di operazioni di controlo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del systeme e la rispondenza dello stati alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde cui trovare il nominativo del Centro Assistenza piu vicino.

• installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da agli eventuale danno derivante dall'uso.

• il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato :

• nella parte alta dell'imballo

• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

• i particulari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiarato sotto la propria responsabilita che:

La stufa a pellet除去 ripoportata e conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata

EN 14785:2006

N^ di SERIE: Rif. Targhetta dati

Dichiarazione di prestazione: (DoP - EK 053): Rif. Targhetto data

Altresi dichiara che:

stufe a pellet di legno TINY - KELLY rispettano i requisiti delle direttive europee:

2006/95/CEE - Direttiva Bassa Tensione

2004/108/CEE - Direttiva Compatabilita Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilita di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN sulla autorizzazione della scrivente.

Le stufe TINY - KELLY scaldano l'aria'utilizzando come combustibile il pellet di legno, la cui combustione è gestita electronically. Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla figura 1).

Il combustibile (pellet) vince prelevato dal scerbatoio di stoccaggio (A) e, tramite una coclea (B) attivata da motoriduttore (C), vince trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una rcsistenza clcttrica (E) c aspirata ncl crogiolo tramite un ventilatore estrattore fumi (F).

I fumi prodotti alla combustione, vengono estratti dal focolare tramite lo stesso ventilatore, ed espulsi dal bocchettone (G) ubicato nella zona bassa della stufa.

Le stufe prevedono la canalizzazione dell'aria calda, per riscaldare un locale adiacente.

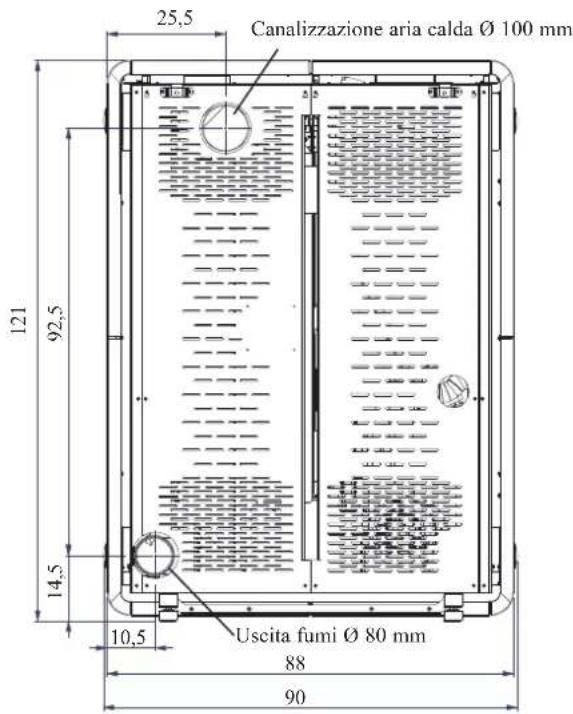

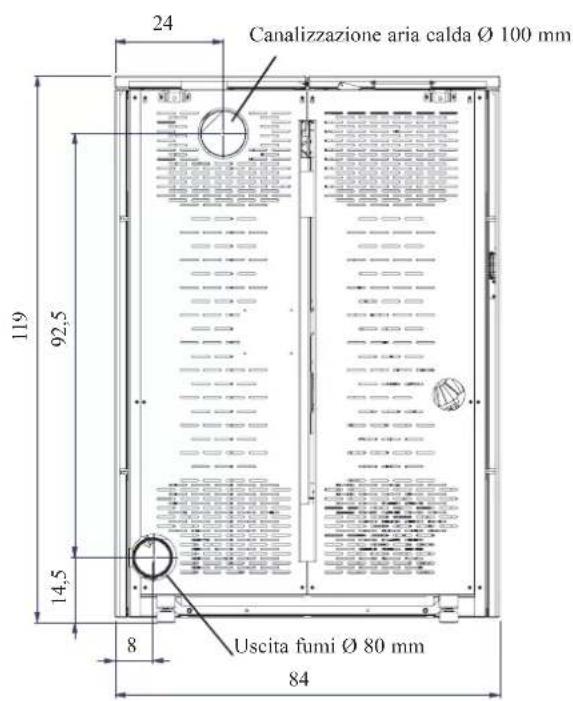

Per canalizzare l'aria calda sono previsti tre bocchetoni di uscita (sul retro, sul bianco c in alto). Utilizzato quello più idoneo (di consegenza gli altri bocchetoni dovranno essere tappati) collegandolo con l'apposto KIT 8 optional.

Il focolare è rivestitoin ghisa, chiuso frontalmente da due antine sovrapposto.

• un'antina esterna in vetro ceramico (per l'apertura'utilizzarc l'apposto quanto tcrmico).

• un'antina interna in vetro ceramico a contatto con il fuoco. La quantità di combustibile, l'estrazione fumi, alimentazione aria comburente, sono regolate tramite schedea elettronica dotata di software al fine di ottencere una combustione ad alto rendimento e basse emissioni.

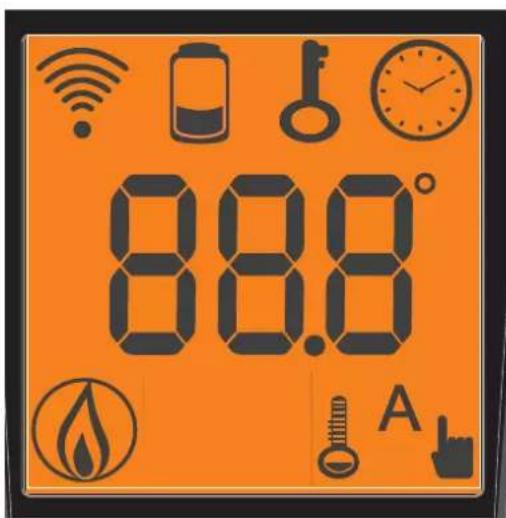

Tutte le fasi di funzionamento possono essere gestite tramite radiocommando (in dotazione per modello Tiny).

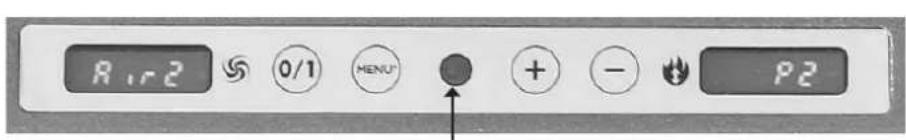

Mentre per il modello Kelly è installato, sul fianco sinistro, il pannello sinottico (M) che consente la gestione e la visualizzazione di tutte le fasi di funzionamento.

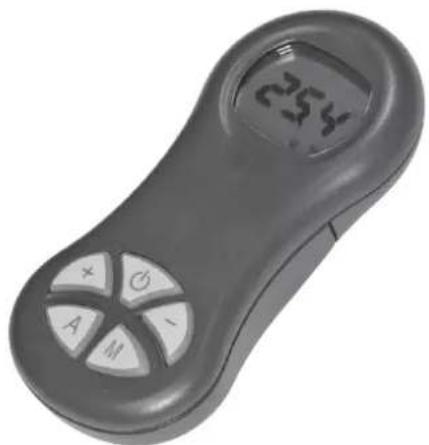

Per il modello Kelly è disponibile optional un telecomando per la gestione delle principali funzioni.

La stufa è dotata di una presa seriale per collegamento con cavetto optional (TINY cod. 621240 - KELLY cod. 620550) a dispositivi di accensione remota (quali combinatori telemonici, cronotermostati cct.).

INFORMAZIONI PER LA SICUREZZA

Le stufe TINY - KELLY sono progettate per scaldare,attraverso una combustione automatica di pellet nel focolare, il locale nel quale si trovano, per irraggiamento c per movimento di aria che esce alla griglia frontale, e il locale attiguo tramite il movimento dell'aria canalizzabile dal bocchettone sul retro, sul fianco destro o superioremente.

Gli unici rischi derivabili dall'impiego delle stufe sono legati a un non rispetto dell'installazione o a un diretto contatto con parti elettriche in tensione (interne) o a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o all'introduzione di sostanze estranse.
- Usare come combustible solo pellet di legno diam. 6mm
- Nel caso di mancato funzionamento di componenti, le stufe sono dotate di dispositivi di sicurezza che nc garantiscono lo spegnimento, da lasciar avvenire nella intervenire.
- Per un regolare funzionamento la stufa deve essere installata rispettoando quando su questa sched e durante il funzionamento non devc essere aperta la porta: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.
- In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee.
- Per la pulizia del canale da fumo (tratto di canna che colcga il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infiammabili.
- Lc parti del focolare c del scrbatoio devono esserc solo aspirate con aspirapolvere a FREDDO.
- Il vetro cui èsere pulito a FREDDO con apposto prodotto (es. GlassKamin Edilkamin) e un panno.
Non pulire a caldo.
- Assicurarsi che le stufe vengano posate e accese da CAT abilitato Edilkamin (centro assistenza tecnica) secondo leindicazioni della presente scheda.
- Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare sulla appostoizzato).
- Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.
- Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.
- Non occludere le aperture di aerazione nel locale di installatione, né gli ingressi di aria della stufa stessa.
- Non bagnare la stufa, non avvincini alle parti elettriche con le mani bagnate.
Non inscire riduzioni sui tubi di scarico fumi.
- La stufa deve essere installata in locali adeguati alla prevenzione antincendidio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.
- In caso di fallita accensione, NON ripetere l'accensione prima di averere svuotato il crogiolo.
ATTENZIONE: IL PELLET SVUOTATO DAL CROGIOLO NON DEVE ESSERE DEPOSITATO NEL SERBATOIO.

DIMENSIONE FINITURE

TINY

• rivestimento in ceramica bianco opaco
• rivestimento in ceramicica rossa
• rivestimento in ceramicica nera

KELLY

• rivestimento in acciaio verniciato bordeaux
• rivestimento in acciaio verniciato grigio perla

CARATTERISTICHE

La stufa a pellet TINY è equipaggiata con SISTEMA LEONARDO.

LEONARDO* è unsystema di sicurezza e regolazione della combustione che consente un funzionamento ottimale in qualunque condizione.

LEONARDO® garantisce un funzionamento ottimale grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperature dei fumi. La rilevazione e la consequente ottimizzazione dei due parametri avviene in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento.

Ilsystema ottieneuna combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alla quota ecc.).

Per un correto funzionamento è necessario che siano rispetto le norme d'installazione.

LEONARDO è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l'afflusso per garantire attimo dopo attimo il livello di combustione richiesto.

SCHEDA ELETTRONICA TINY

schema elettrico

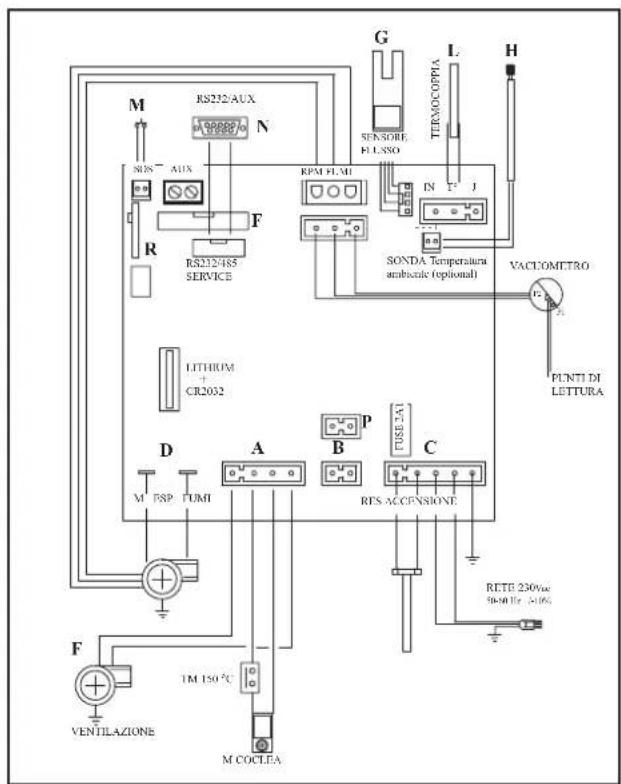

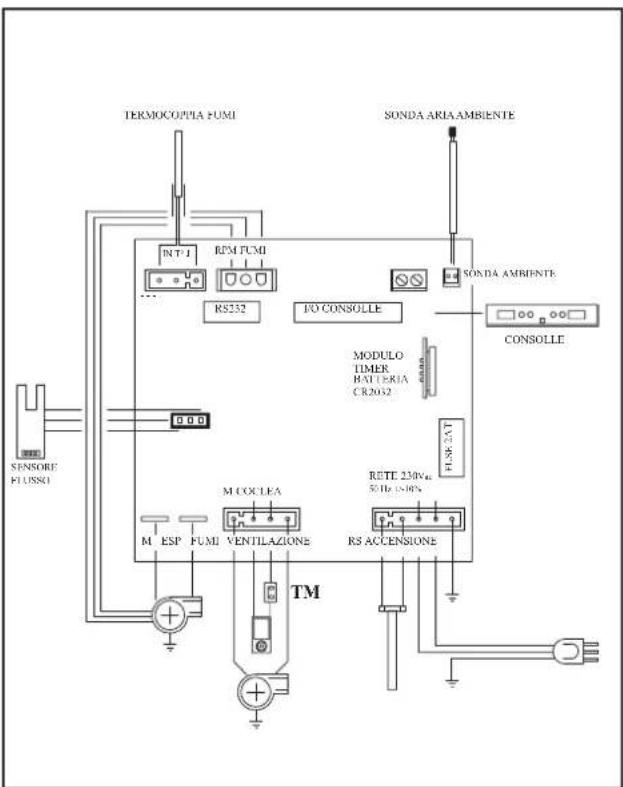

SCHEDA ELETTRONICA KELLY

schema elettrico

PORTASERIALE

Sull'uscita serialle RS232 con apposto cavetto (TINY cod. 621240 - KELLY cod. 620550) è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore Telefonico, termostato ambiente. L'uscita serialle si trovava all'interno della stufa sul lato sinistro.

BATTERIA TAMPONE

Sulla sched elettronica e presente una batteria tampone (tip CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritte "Control. Batteria" per modello TINY e "Batt. 1 - Batt. 2" per modello KELLY. Per maggiori riferimenti all'occorenza, contattare il CAT che ha effettuato la 1^ accensione.

SONDA TEMPERATURA AMBIENTE

Sul retro della stufa è prevista l'useita del cavo temperatura ambiente di lunghezza 1 mt.
Sul terminale del cavo è cablata la sonda da fissare a muro tramite il supporto in dotazione.

CARATTERISTICHE

CARATTERISTICHE TERMOTECNICHE
Potenza nominale	9	kW
Rendimento potenza nominale	94,1	%
Emissione CO (13% O2) potenza nominale	149	ppm
Massa fumi potenza nominale	5,8	g/s
Potenza ridotta	2,8	kW
Rendimento potenza ridotta	96,2	%
Emissione CO (13% O2) potenza ridotta	206	ppm
Massa fumi potenza ridotta	2,1	g/s
Massima sovratemperatura fumi	111	°C
Tiraggio minimo	12 / 5	Pa
Autonomia min/max	9 / 28	ore
Consumo combustibile min/max	0,6/2	kg/h
Capacità serbatoio	20	kg
Volume riscaldabile *	235	m3
Peso con imballo (Tiny/Kelly)	217/189	kg

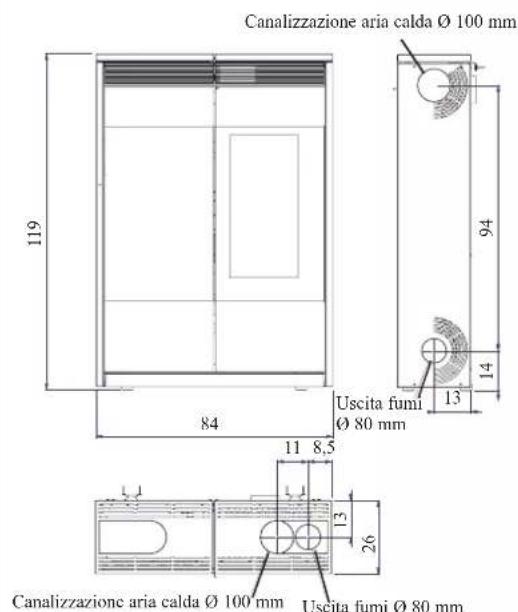

Diametro conduitto fumi (maschio)	80	mm
Diametro conduitto presa aria (maschio)	40	mm

• Il volume riscaldabile è calculato considerando l'utilizzo di pellet con p.c.i. di almeno 4300 Kcal/Kg e un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
• E' importante tenere in considerazioneanche la collocazione della stufa nell'amiente da scaldare.

I dati sulla riportati sono indicativi. EDILKAMIN s.p.a. si riserva di modificare alla preavviso i prodotti.

CARATTERISTIC ELETTRICHE

Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 100 W
Potenza assorbita in accensione 400 W
Frequenza telecomando (optional) infrarossi
Frequenza radiocommando (serie) onderadio 2,4 GHz
Protezione su scheda elettronica Fusibile 2AT, 250 Vac 5x20

DISPOSITIVIDI SICUREZZA

TERMOCOPPIA: posta sullo scarico fumi ne rileva la temperature. In funzione dei parametri impostati controllinga le fasi di accensione, lavoro e spagnimento.

SENSORE FLUSSO ARIA: posto nel canale d'aspirazione, intervene quando il flusso dell'aria comburette non è corretto, provocando quindi problemi di depressione nel circuito fumi.

TERMOSTATO DI SICUREZZA: interviene nel caso in cui la temperature all'interno della stufa è troppo elevata. Blocca il caricamento del pellet provocando lo spagnimento della stufa.

ASSEMBLAGGIO RIVESTIMENTI

TINY (il modello KELLY viene fornito più assemblato)

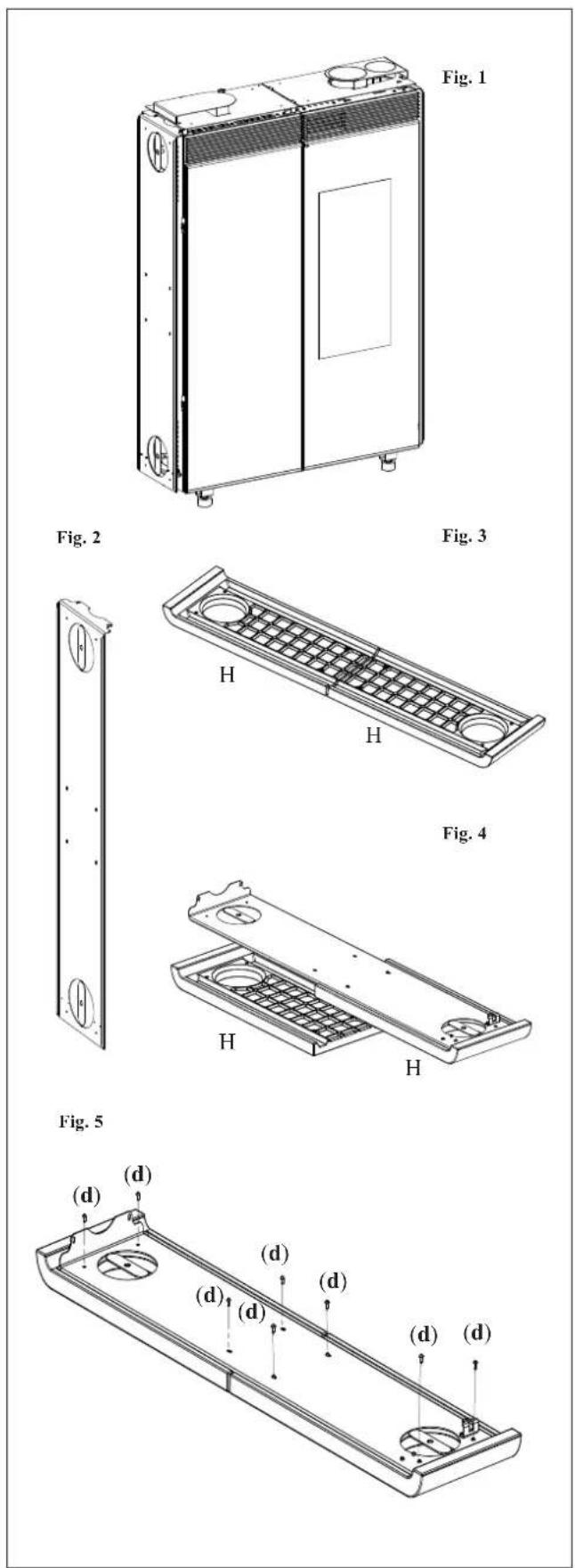

Fig.1 Questa figura presenta la stufa, nellato in cui si trovado segere stata sballata.

Minuteria in dotazione:

nr.4 Barra filettata M8
nr.4 Borchia fissaggio tappi ceramic
nr. 28 Vite M4 x 8
nr. 8 Spessore 5mm
nr.2 Staffe per fissaggio a muro con tasselli e viti

N.B.: La stufa viene consegnata con la parte metallica dei rivestimenti dei bianchi (fig. 2) più montata.

Devono essere inveccare assemblati i dede elementi del rivestimiento ceramicico (H - fig. 6) procedendo come di seguito.

MONTAGGIO RIVESTIMENTI LATERALE ELEMENTI CERAMICI

Fig. 3/4

Appoggiare una coppiia degli elementi ceramici H (fig. 3) su un piano sufficientemente grande, interponendo un panno o altri per evitare abrasioni.

Sovrapporre il fianco metallico (fig. 4) dopo averlo smontato dal corpo della stufa.

Fig.5 Avvitare le ^ 8 viti M4 x 8 (d) in dotazione, nelle relative boccole inserte negli elementi ceramici e verificarne il corretto allineamento.

ATTENZIONE!! Non avvitare con forza, ma operare con estrema delicatezza in quanto è possibile sfilare gli inserti filettati alla ceramica.

Ripetere la stessa operazione per la seconda coppi di elementi ceramici H.

ASSEMBLAGGIO RIVESTIMENTI

TINY

(h3)

Fig. 6

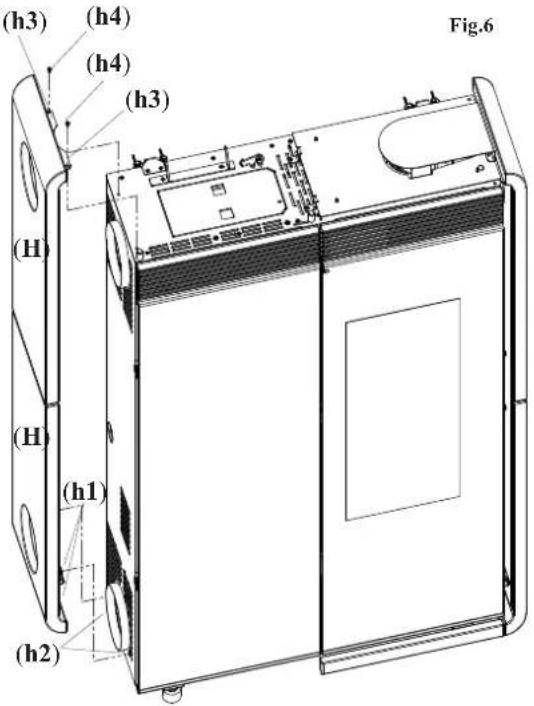

Applicare i bianchi (H) in lamiera (completi degli elementi in ceramicica) utilizzando le viti autofilettanti tolte in precedenza, procedendo come segue:

• far calzare le staffette metalliche (h1) (presenti alla base sul lato interno) nei perni (h2) sporgenti nella struttura della stufa;
• far adeire il fianco alla struttura in modo che le staffettc (h3) adcriscano al top;
• bloccare il fianco al top tramite le viti (h4) trattaverso i fori delle staffette (h3).

MONTAGGIO TOP SINISTRO

Fig. 7

Il top sinistro è composto da un supporto metallico verniciato (P), e da un elemento in ceramica (L - fig. 8).

Il supporto (P)iene fornito più assemblato alla staffa (S) della stufa.

Fig. 8

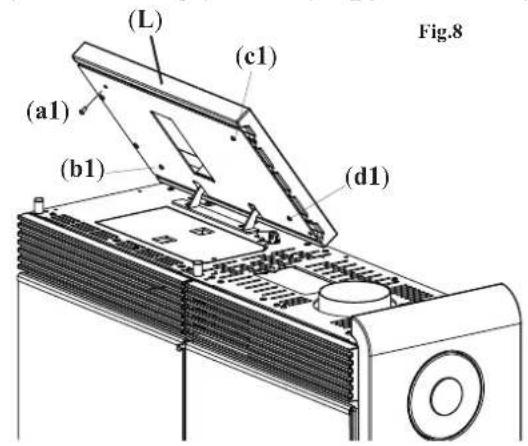

Montare il copricoperchio (L) in ceramica utilizzando le viti M4 x 8 (a1, b1, c1,d1).

ATTENZIONE!!! Verificare che il copricoperchio in ceramica (L) non strusci contro il top nella rotazione c che una volta aperto per caricare il pellet, non si chiuda da solo, cadendo.

ASSEMBLAGGIO RIVESTIMENTI

TINY

Fig. 10

Fig. 11

Fig. 12
Fig. 13

Fig. 14

Fig. 14

MONTAGGIO TOP DESTRO

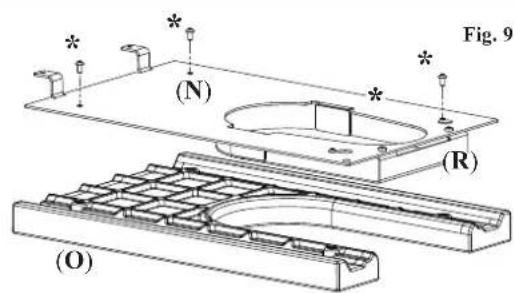

Fig. 9

Il top destro è composto da un supporto metallico verniciato (N), da un coperchietto chiuso anch'cesso verniciato (R), più assemblati tra loro e alla stufa,或者其他 ad un elemento in ceramicica (O).

(Nel caso in cui l'uscita fumi o il tubo della canalizzazione aria calda fosso rutilizzati con uscita dall'alto, in sostituzione del coperchietto chiuso (R) si dovravutilizzato un coperchietto aperto incluso nel sacchetto accessori).

ATTENZIONE!!! Appoggiare l'elemento in ceramicia (O) su un piano sufficientemente grande interponendo un panno o altri per evitare abrasioni.

Smontare il supporto metallico (N) completo di copercchietto (R) alla stufa e fissarlo con le ^4 viti M4 x 8 (*) all'elemento in ceramicica (O).

Fig. 10

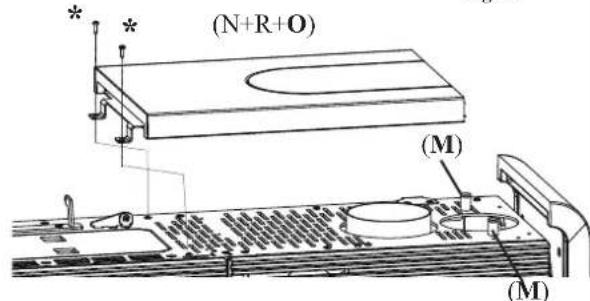

Capovolgere l'insieme ceramica e supporti (elementi N, R, O) come in figura.

Fig. 11

Fissare l'insieme (N, R, O) alla stufa (nella stessa posizione di partenza) utilizzando le duc viti autofilettanti (*) tolte in precedenza.

Fig. 12/13

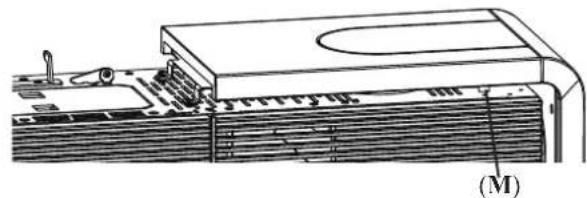

Agire sui n^4 perni (M) sotto il top sx e dx per allineare le due ceramiche, semitop destro (U) e semitop sinistro (T).

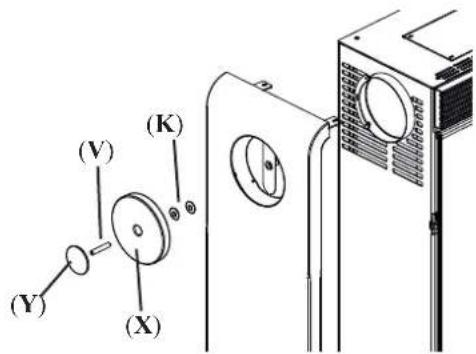

Avvitare la borchia metallica (Y) sulla barra filettata (V).
Inserire il tutto nel coperchietto di ceramica (X); completare inscrendo Duc distanziuali (K) Ø 40 con foro Ø 8.
Avvitare il tutto sul fianco della stufa.

ASSEMBLAGGIO RIVESTIMENTI

TINY

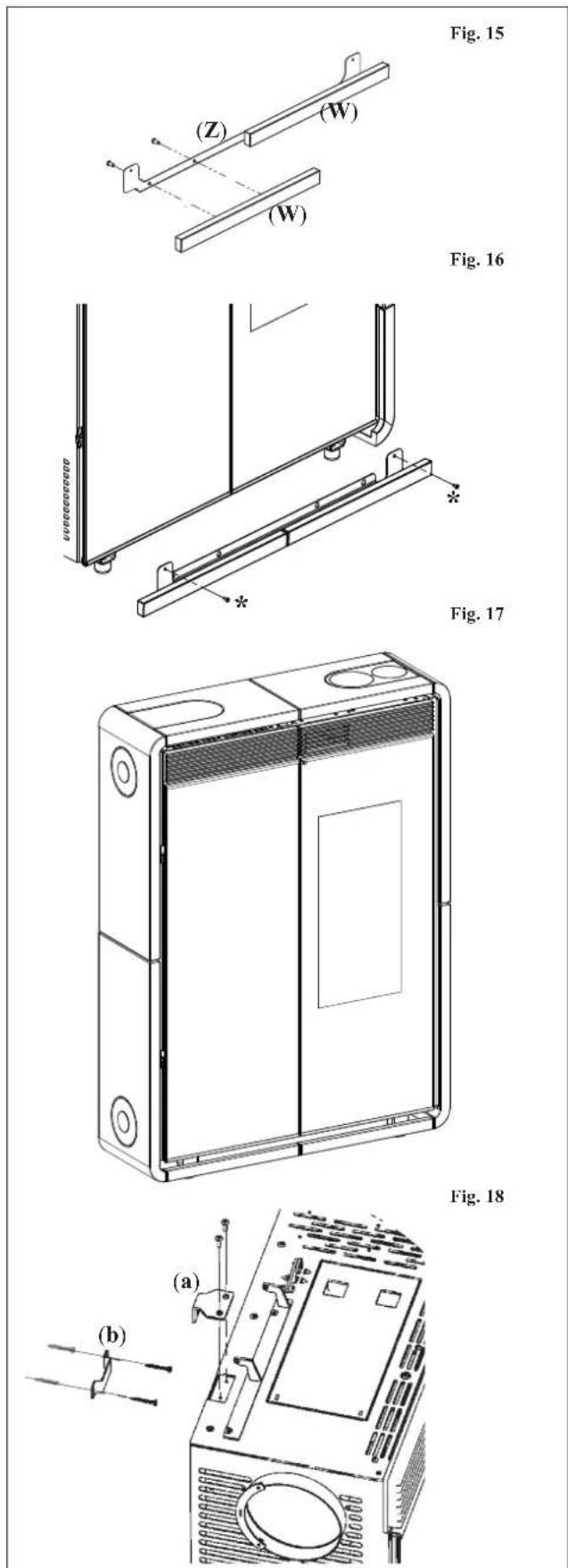

Fig. 18 Fissare la stufa a muro mediante le squadrette (a) e le staffe (b) fornite in dotazione, oppure utilizzare sistemi alternativi che garantiscano la sua stabilità.

MONTAGGIO INSERTI INFERIORI

Fig. 15 Fissare i due inserti di ceramicica (W) sull'apposto supporto in lamiera (Z) utilizzando le viti M4 x 8.

Fig. 16 Fissare il supporto in lamiera completo di inserti in ceramica sul basamento della stufa utilizzando le viti autofilettanti in dotazione (^*) ; i fori sono accessibili aprendo le duc ante di vetro.

Fig. 17 La figura rappresenta la stufa completeness allesti-ta.

POSIZIONAMENTO

Per il corretto funzionamento la stufa deve essere posizionata in bolla.

Verificare la capacité portante del pavimento.

Per quanto non espressamente riportato, in agli nazionalefare riferimento alle norme locali. In Italiafare riferimento alla norma UNI 10683,nonché ad eventualiindicazioni regionali o delle ASL locali.In caso diinstallazione in condominio, chiedere parerepreventivoall'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

La stufa NON deve essere installata nella stesso ambiente in cui si trovano estrattori, apparccchi da riscaldamento di tipo B, ed altri apparati che possano compensettere il corretto funzionamento.

Vedi norma UNI 10683.

VERIFICA ALLACCIAMENTO ELETTRICO (posizione are la presa di corrente in un punto facilemente accessibile)

La stufa è fornita di un cavo di alimentazione ecltrica da collegarsi ad una presa di 230V50Hz preferibilmente con interrottore magnetotermico. Nel caso in cui la presa di corrente non fosse disponibile accessibile, predisporre un dispositivo di interruzione dell'alimentazione (interrottore) a monte della stufa (a cura cliente). Variazioni di tensione superiori al 10% possocono comprometercra la stufa (sc non gia esistente si preveda un interrottore differenziale adeguato). L'impiano ecltrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico.

DISTANZE DI SICUREZZA ANTICENDIO

La stufa può essere fissata direttamente su pareti in laterizio e/o in cartongesso. Nel caso di pareti combustibili (es. legno) è necessario prevedere un adeguata isolamento in materiale non combustibile. E' obbligatorio coibentare adeguatamente il tubo di scarico fumi e il tubo di canalizzazione aria calda in quanto raggiungono temperature elevate. Ogni elemento adiacnte alla stufa in materiale combustibile e/o sensibile al calore delve trovarsi ad una distanza minima di cm 20 oppure opportunamente coibentato con materiale isolante e non combustibile; in ogni caso davanti alla stufa non possono essere collocati materiali a meno di 80~cm perché direttamente sottoposti all'irraggiamento del focolare. Precederc un'opportuna distanza dall'elemento adiacente laterale per poter agevolmente utilizzare il pannello sinottico posto sul fianco sinistro della stufa Kelly.

PRESA D'ARIA

É indispensableie che venga predisposta dictro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80~cm^2 , che garantisce sufficiente alimentazione di aria per la combustione.

SCARICO FUMI

Ilsystemadi scarico devescere unico per la stufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi).

Lo scarico dei fumi avvienc dal bocchettone di diametro 8 cm posto sul retro, sul bianco destro o superiormente.

Lo scarico fumi delve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856. Il tubo delve essere sigillato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzato materiali resistenti alle alte temperature (silicone o mastici per alto temperature). L'unico tratto orizzontale ammeso può essere avere lunghezza fine a 2m E'possible un numero di curve con ampiezza max. 90^ (rispetto alla verticale) fine a due. E' necessario (sc lo scarico non si insertisce in una canna fumaria) un tratto verticale e un terminale antevento (riferimento UNI 10683). Il condotto verticale può essere interno o esterno. Se il canale da fumo è all'esterno deve essere coibentato adeguatamente. Sc il canale da fumo si inscrisse in una canna fumaria,questa deve essere idonea per combustibili solidi e se più grande di 150mm ,è necessario risanarla intubandola con tubi di sezione e materiali idonci (cs.acciaio 80mm

Tutti i tratti del condotto fumi devono essere ispezionabili. I comignoli c condotti di fumo ai quali sono collecgati gli apparecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo). L'assenza di controllo e pulizia regolari aumento la probabilità di incendio del comignolo. Nel caso procedere come seguc: non

specnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina.

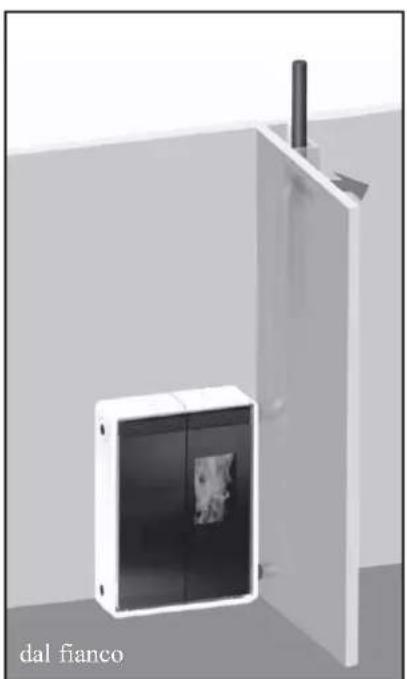

CASITIPICI

Fig. 1

Fig. 2

A: cannafumaria in acciaio coibentata
B: altezza minima 1,5 m e comunique或者其他 la quota di gronda del fatto
C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80~cm^2
D: cannafumaria in acciaio, interna alla canna fumaria esistente in muratura.

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguate a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione in piano vento, al di sopra del colmo fatto ed al di fuori delle zone di reflusso.

INSTALLAZIONE

CIRCOLAZIONE ARIA CALDA

L'erogazione di aria calda nel locale di installatione avviene alla griglia installata frontalmente nella parte superiore destra.

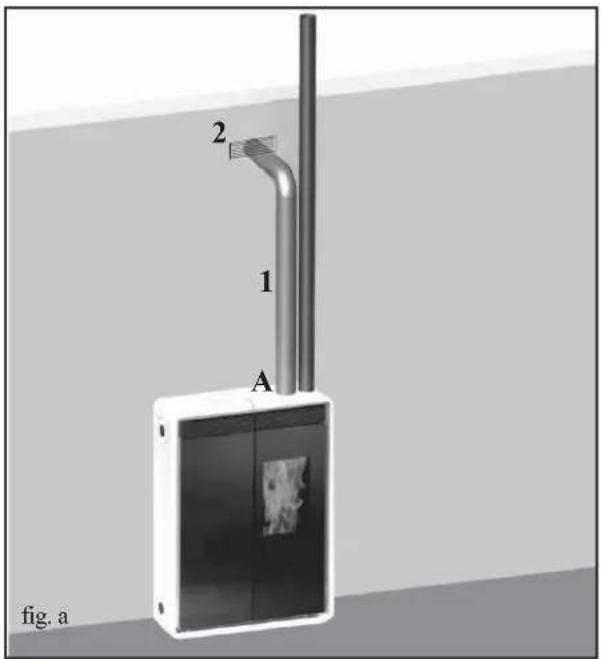

Tiny e Kelly sono inoltre dotate di un sistema di canalizzazione che consente di convogliare l'aria calda per il riscaldamento in un locale adiacente.

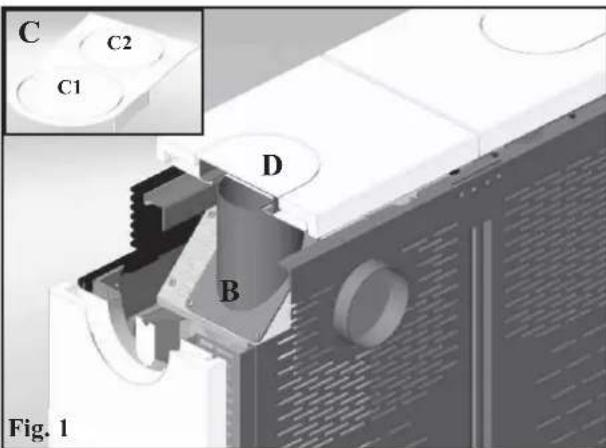

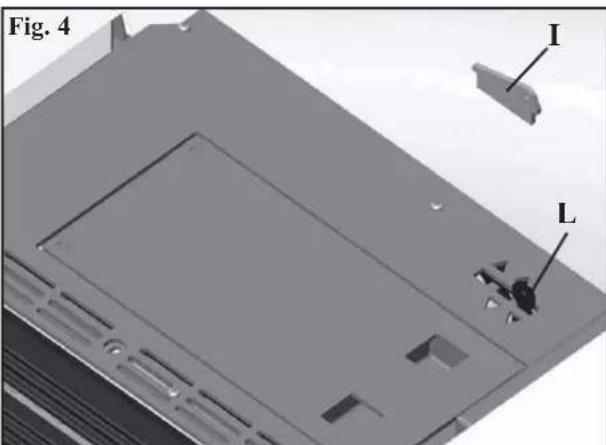

E' possiblc configurarc la stufa per ottencere l'uscita del laria canalizzata dal top, dal retro o dal fianco destro (i manicotti di collegamento B - H si trovano a parte nell'imballo).

Per il collegamento è necessario utilizzato il coperchio pretagliato fornito a parte (C) asportando il diaframma C1, al posto del coperchio sonozza pretaglio (D - fig.1).

Asportare alla piastra in metallo di supporto ceramica destra il diaframma pretagliato (A - fig. 2) e fissare il manicotto di collegamento (B - fig. 1).

Infilare e calzare il tubo convogliatore sul manicotto (B) atraverso il foro ottuno sul coprchio C.

COLLEGAMENTO USCITA ARIA CALDA DAL FIANCO DESTRO

Per collegare il tubo convogliatore è sufficiente asportare il diaframma (E - fig. 2) prctagliato dal fianco metallico destro di supporto ceramiche laterali e fissare il manicotto di collegamento (B - fig. 2). Calzare il tubo sul manicotto di collegamento (B) facendolo passareattraverso il foro nella c Ceramica (in quosto caso il tappo in ceramica non viene utilizzato).

COLLEGAMENTO USCITA ARIA CALDA DAL RETRO

E' inoltre possiblere configurare la stufa per l'uscita posteriore della canalizzazione (fig. 3). In quello caso occorre rimuovere il coperchietto presente sull'uscita posteriore (G-fig.2) e fissarlo in posizione G - fig.3.

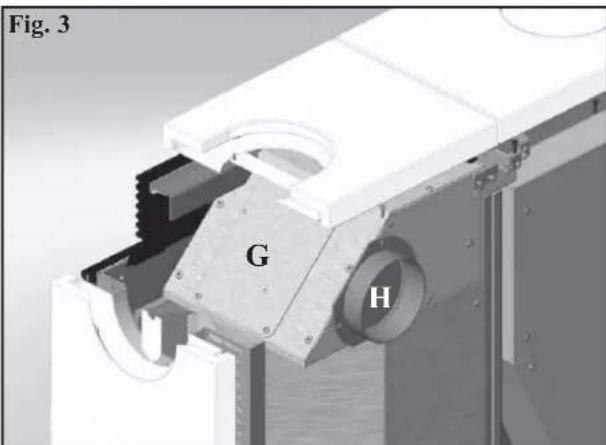

Installare l'apposto manicotto di collegamento (H-fig.3) e calzar il tubo convogliatore.

REGOLAZIONE DISTRIBUTIONA RIA CALDA

La distribuzione dell'aria calda è regolabile manually tramite la leva L accessibile sollevando il coperchio di cecramica (acciaio su Kelly) superiore sinistro (fig. 4).

N.B. per potcr azionarc la lva di commande e necessario asportare la placchetta di sicurezza (I-fig.4).

E' possibile convogliare l'aria calda totalmente nel locale di installatione (leva completamente a destra), totalmente nel locale adiacente (leva completamente a sinistra) o parzialmente nei due locali (leva in posizione centrale).

Per realizzare la canalizzazione dell'aria calda è disponibile il KIT 8 optional (vedi pag. 14).

É importante ricordar l'importanza di opportuna coibenta-zione del tubo in cui passa l'aria calda per evitare dispersioni. Sono da evitare il più possibile curve dei tubi stessi.

N.B.: SI CONSIGLIA UNA CANALIZAZIONE
CON TUBI LUNGHI AL MASSIMO MT. 3 CON 2
CURVE.

INSTALLAZIONE

USCITA FUMI

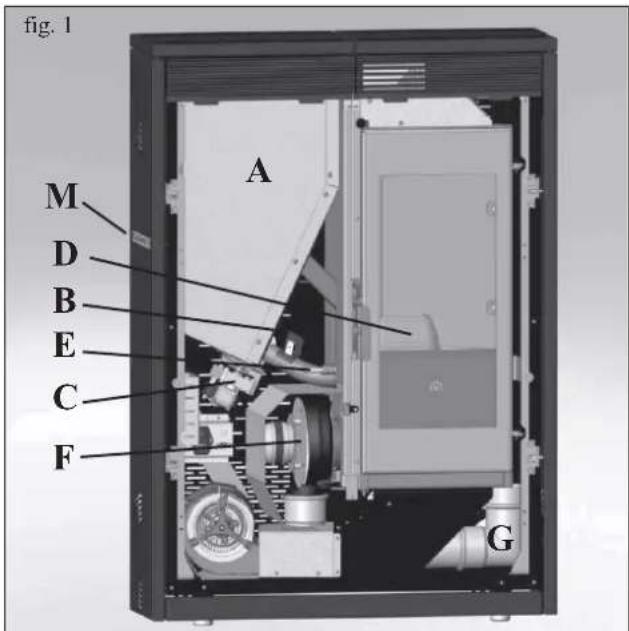

Tiny e Kelly sono predispose al collegamento del tubo di uscita fumi dal top, dal retro o dal bianco destro. La stufa viene consegnata configurata per l'uscita del tubo fumi dal top.

Per il collegamento è sufficiente calzare il tubo (non fornito) sul gomito di raccordo (G-fig.5) più presente sulla stufa e accessibile aprendo l'anta a vetro destra (fig. 5). Sul gomito (G) è presente un coperchio di ispezione per la pulizia (H). In caso di utilizzo dell'uscita sul top è necessario utilizzato il coperchio pretagliato (C - fig. 1 a pag. 12) asportando il diaframma C2, al posto del coperchio sonozza pretaglio (D - fig. 1 a pag. 12).

COLLEGAMENTO USCITA FUMI DAL RETRO

Per configurare la stufa con uscita fumi posteriori è sufficiente allentare la fascetta di bloccaggio (F-fig.5/6) del gomito di raccordo e ruotare lo stesso di 90^ . Cosi facendo è possibile collegare il tubo posteriormente facendolo passareattraverso il foro presente nella parte inferiore dello schienale in lamiera.

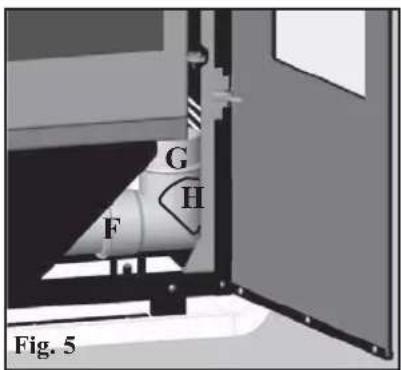

COLLEGAMENTO USCITA FUMI LATERALE

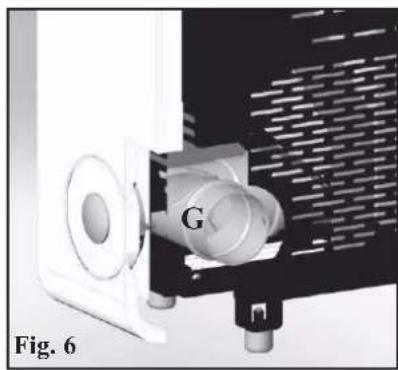

Asportando il gomito (G-fig.6) è possibile collegare il tubo di uscita fumi lateralemente (fig. 7) atraverso il foro presente nel fanco in ceramicia. In quello caso è sufficiente asportare il diaframma pretagliato dal fanco destro in lamiera del supporto ceramiciche laterali per consentire il passaggio del tubo (in quello caso il tappo in ceramicica non viene utilizzato). Il gomito (G) può essere utilizzato esternamente come raccolta condensa.

PRESADARIA

É indispensableie che venga predisposita dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80~cm^2 , che garantisce sufficiente alimentazione di aria per la combustione.

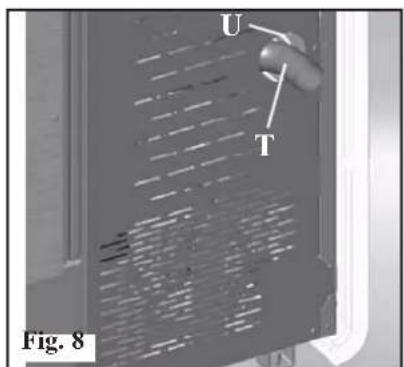

Sul retro della stufa è predisporto un foro (U - fig. 8) per realizzare una presa d'aria collegata directamente con l'esterno medio tubazione.

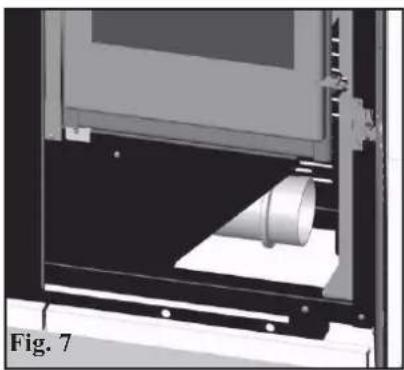

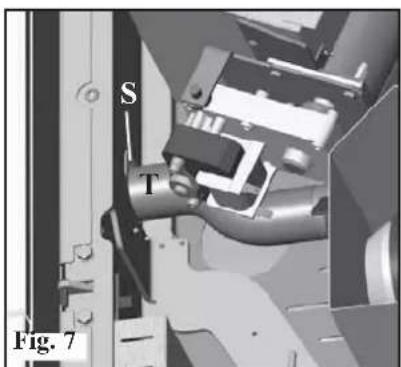

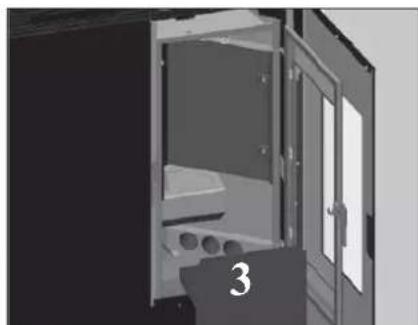

Aprecndo 1'antina anterioe sinistra (fig.7) e possiblc disinnestare il tubo flessibile (T) dal suo supporto (S) c farlo transitare atraverso il foro (U) sulla schiena della stufa.

Lo stesso tubo (T) dovra poi essere collegato con l'esterno.

E' necessario predisporre la presa d'aria, collegata con l'esterno, nel caso di installatione della stufa a muro. In quello caso è necessario proteggere con una rete l'ingresso dell'aria, di cui va garantita una sezione libera di almeno 12cm^2 Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve.

Deve inolte terminare con un fatto a 90^ gradi verso il basso o con una protezione dal vento.

INSTALLAZIONE

KIT 8 (cod. 297360)

N.B.: LA PARTE INIZIALE DEL TUBO FLESSIBLE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'TMBOCCO.

• Definir il posizionamento della stufa rispetto la muratura (fig. a).
• Attivare la leva di comando canalizzazione aria calda (vedi pag. 12).
• Sistemare la stufa nella posizione definitiva e fissarla a muro mediante le squadrette (A) e le staffe (B) fornite in dotazione, oppure utilizzare sistemi differenti che garantiscano la stabilità della stufa (vedi pag. 11).
• Estendere il tubo di alluminio (2) per la canalizzazione dell'aria calda, scenza collegarlo al bocchetone della stufa.
• Calzare il tubo in alluminio al bocchettone uscita aria calda (A).
• Installare la bocchetta terminale (3) e il relative tubo in alluminio (2).

E importante ricordare l'importanza di opportuna coibentazione del tubo in cui passa l'aria calda per evitare dispersioni. Sono da evitare il più possibile curve dei tubi stessi.

	KIT 8	n° cod.
-	fascetta bloccaggio tubo	2 461 60
1	Tubo Ø 10	1 162 520
2	Bocchetta terminale	1 293 430

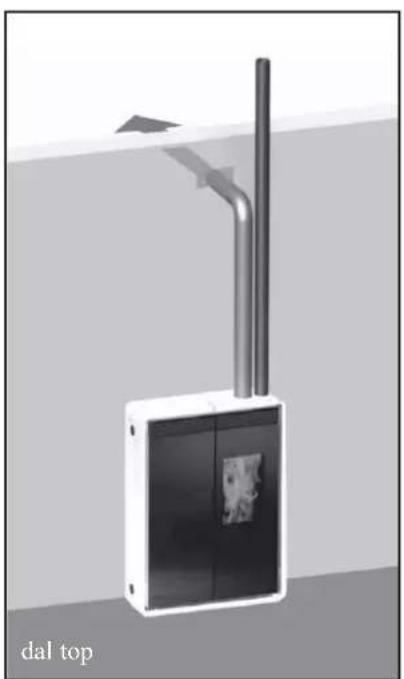

ESEMPI DI CANALIZZAZIONE ARIA CALDA E USCITA FUMI

ISTRUZIONI D'USO

Prima di accendere.

Per la 1^ Accensione è indispensableile rivolgersi al centro assistenza tecnica Edilkamin di zona (CAT), (per informazioni consultare il site www.edilkamin.com) che tarcà la stufa in base al tipo di pellet e alle condizioni di INSTALLazione attivandoosi la garanzia.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verificare:

La corretta installmente.
L'alimentazione clettrica.
La chiusura della porta, che delve essere a tenuta (portello interno destro).
La pulizia del crogiolo.
La prescenza sul display dell'indicazione di standby (data, potenza o temperatura lampeggiante).

Caricamento del pellet nel serbatoio

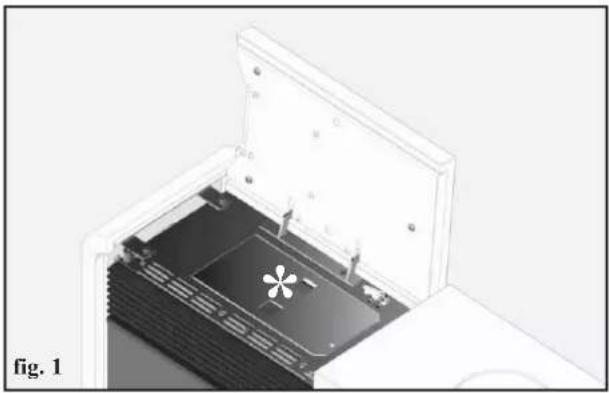

Per accedere al serbatoio aprire il top in ceramica/acciaio sinistro * (fig. 1-2).

IL TOP IN CERAMICA E' MOLTO FRAGILE.

ACCOMPAGNARLO LENTAMENTE DURANTE LA FASE DI APERTURA E CHIUSURA.

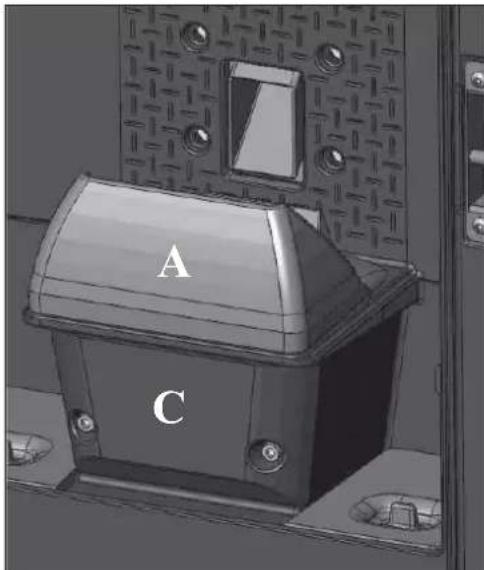

ATTENZIONE :

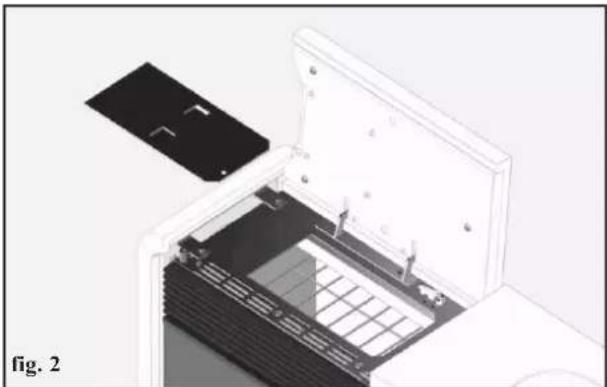

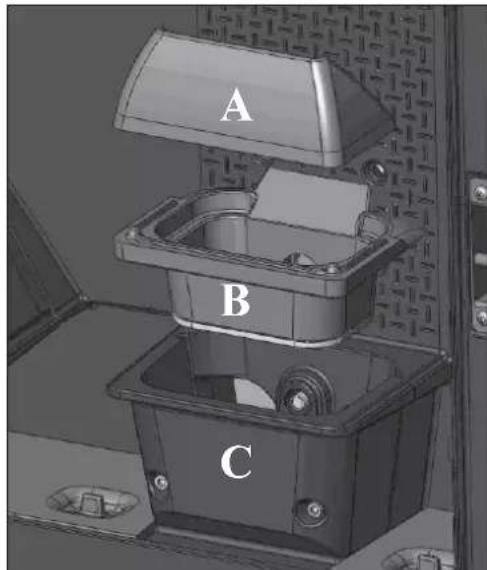

utilizzare apposto quanto in dotazione se si carica la stufa perché è in funzione e quindi calda.

NOTA sul combustible.

TINY - KELLY sono progettate e programmate per bruciare pellet di legno di diametro di 6mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alto valori, scenza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15Kg

Per NON compromettere il funzionamento delle stufe è indispensable non bruciarivi altri. L'impiego di altri materiiali (legna compresa), rilevabile da analisi di lavoratorio, implicà la decidenza della garanzia.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri - lunghezza massima : 40 mm - umidità massima : 8 % - resa calorica : 4300 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implicla la recessità di una nuova taratura delle stufe, analoga a quella che fa il CAT (centro assistenza technique) alla 1^ accensione.

L'uso di pellet non idono cui provocare: diminuzione del rendimento; anomale di funzionamento; blocchi per intasamento, sporcizia del vetro, incombusti, ...

Una simplice analisi del pellet puo essere condotta visivamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghczza molto variabile c con presenza di corpi estranei.

ISTRUZIONI D'USO

RADIOCOMANDO DI SERIE PER MODELLO TINY

Serve per gestire tutte le funzioni per l'utilizzo.

Legendata tasti e display:

: per accendere e spegnere (per passare da radiocommando stand by a radiocommando attivo)

+/- : per incrementare / decrementare le diverse regolazioni

A :per selezionare il funzionamento Automatico

M : per selezionare il funzionamento Manuale e per accedere ai menu di controllo e programmazione

• icona lampeggiante: radiocommando in ricerca di rete

• icona fissa: radiocommando con collegamento attivo

battery scarica

tastiera bloccata (premere "A" e "M" in contemporanea per quale secondo per bloccare o sbloccare la tastiera)

programmazione attivata

display alfanumerico composta da 16 cifre disposte in due righe da 8 cifre ciascuna

• icona lampeggiante: stufa in fase di accensione

• icona fissa: stufa in fase di lavoro

funzione di regolazione manuale

(apparereuldisplayilvalueredella potenza di lavoro)

funzione automatica (appare sul display il valore della temperatura)

Sul display si visualizzano altre informazioni utili, nelle alle icone descritte sopra.

• Posizione Stand-by:

si visualizzza la temperatura ambiente (20^) , i Kg di pellet rimasti (15Kg) nel serbatoio e l'ora corrente (15:33)

• Fase di lavoro manuale:

si visualizzla la potenza impostata (Power 1), la temperatura ambiente (20^) i Kg di pellet e l'autonomia residua (15Kg 21H)

• Fase di lavoro automatica:

si visualizzza la temperatura impostata (Set 22^ ), la temperatura ambiente (20^) , i Kg di pellet e l'autonomia residua (15Kg 21H).

NON PREMERE PIU' VOLTE IL TASTO

N.B.: Se il radiocommando non viene utilizzato per alcuni secondi, il dispaly si oscura, perché viene attenuata la funzione di risparmio energetico. Il display si riattiva premendo un tasto qualsiasi.

ISTRUZIONI D'USO

SEGUE: radiocommando di seri per modello Tiny

Riempimento coclea.

Al primo utilizzato o in caso di svuotamento completo del serbatoio del pellet, per riempire la coclea premere contemporanamente i tasti “+” e “-” dal radiocommando, per quale secondo; dopo di che, lasciati i tasti, a display compare la scritta “RICARICA”.

L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata per esaurimento pellet, a fine operazione svuotare il crogiolo prima di accendere.

E'normale che nel serbatoio resti una quantita residua di pellet che la coclea non riesce ad aspirare.

Accensione automatica

Ad inserto in stand by, premendo per 2" il tasto, radiocommando, si avvia la procedura di accensione e viene visualizzata la scritta "AVVIO", contemporaneamente ha inizio un conto alla rovescia in secondi (da 1020 a 0). La fase di accensione non è tutvavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fiamma.

Accensione manuale

In casi di temperatura sotto i 3^ che non permetta alla resistenza elettrica di arroventarsi a sufficientia o di temporanea non funzionalità della resistenza stessa, è possible usare per l'accensione della "diavolina".

Introduire nel crogiolo un pezzetto di "diavolina" ben accssa, chiudere la porta e premere i. Fi radiokomando.

REGOLAIZIONE POTENZA

- Funzionamento manuale da radiocommando

A stufa in funzione, premendo una volta il tasto "M" sul radiocommando vicne visualizzata a display la scritta "POTENZA P" (con indicazione della potenza in cui l'inserto sta lavorando), premendo i tasti "+" o "-" è possibile incremente o decrementare la potenza di lavoro dell'inserto (da "POTENZA P1" a "POTENZA P5").

- Funzionamento automatico da radiocommando

Premendo il tasto "A" si commuta a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per impostare la temperatura da 5^ a 35^ utilizzato i tasti "+" e "-" e l'inserto regola la potenza di lavoro per raggiungere la temperatura impostata. Se si imposta una temperatura inferiore a quella del locale, l'inserto rimarra in "POTENZA P1".

Spegnimento

A stufa funzionante premendo per 2^n il tasto radiocomando si avvia la procedura di spegnimento sul display viene visualizzato il conto alla rovescia da 9 a 0 (per un totale di 10 minuti).

La fase di spegnimento precede:

• Interruzione caduta pellet.
• Ventilazione al massimo.
• Motore espulsione fumi al massimo.

Non staccare mai la spina durante la fase di spegnimento.

ISTRUZIONI D'USO

SEGUE: radiocommando di seri per modello Tiny

OPERAZIONI EFFETTUABILI SOLO CON RADIOCOMANDO

Regolazione orologio

Premendo per 2" il tasting "M" si accede al Menu "OROLOGIO" che consente di impostare l'orologio interno alla sched elettronica. Premendo successivement il tasting "M", appaioni in sequenza e possono essere regolati i seguenti dati: Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scrittta SALVATAGGIO?? da confermare con "M" permette di verificare l'esattezza delle operazioni compiute prima di confermarle (viene alla visualizzato sul display la scrittta Salvataggio).

Programmatore orario settimanale

Premendo per 2 secondi il tasto "M" dal radiocommando si accede alla regolazione dell'orologio e premendo il tasto "+" si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione "PROGRAM. ON/OFF".

Questa funzione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "M" appeare una delle seguenti possibilità:

NO PROG (nessun programma impostato)

PROGRAMMA GIORN. (unico programma per tutti i giorni)

PROGRAMMA SETT. (programma specifico per agli singolo giorno)

Contasti “+” e “-” si passa da un tipo di programmazione all’atro.

Confermando col tasting "M" l'opzione "PROGRAMMA GIORN." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzato "PROGRAMMA GIORN." il programma/i impostato/i sare lo stesso per tutti i giorni della settimana.

Premendo successivamente il tasting "+" si possono visualizzare:

• NO PROG.

• 1^ progr. (una accensione e uno spegnimento al giorno), 2^ progr. (idem), 3^ progr. (idem)

Usare il tasting - per visualizzare in ordine inverso.

Se si selezione 1^ programma viene visualizzata l'ora della accensione.

A display compare: 1 "ACCESO" ore 10; con il tasting " + " e - si varia I'ora e si conferma col tasting "M".

A display compare: 1 "ACCESO" minuti 30; con il tasto ^+ e - si variano i minuti e si conferma col tasto "M".

Analogamente per il momento dello spagnimento da programmare e per le successive accensioni o spagnimenti Si conferma premendo "M" all' apparizione della scritta SALVATAGGIO?? sul display.

Confermando "PROGRAMMA SETT." si dovr scegliere il giorno nel quale esguire la programmazione:

1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, utilizzando i tasti "+" e "-" e confermando col tasto "M", si proseguirà con la programmazione con la stessa modalità con la quale si escèguc un "PROGRAMMA GIORN.", scegliendo per agli giorni della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari.

in caso di erre in qualunque momento della programmazione si può uscire dal programma perché premendo tasto

a display comparirà NO SALVATAGGIO.

Variazione carico pellet

Premendo per due secondi il tasto "M" dal radiocommando e scorrendo leindicazioni del display con i tasti ^+ e - ,si incontrà la descrizione "Menu utente", poi confermando appara la scritta ADJ-PELLET e ADJ-TIRAGGIO".

Se impostiamo "Autoreg. ON" il sistema regola in automatico la caduta del pellet,ève se impostiamo "Autoreg. OFF" possiamo correggere manualmente la caduta del pellet, variandone la portata in termini percentuali (+ / - 30%)

Confermando esta funzione con il tasto menu si accede ad una regolazione del caricamento del pellet, diminuendo il valore impostato si diminuisce il caricamento del pellet, incrementando il valore impostato si aumento il caricamento del pellet. Questa funzione può essere utile nel caso in cui siaambiato il tipo di pellet per il quale è stato tarato l'inserto e sua quando necessaria una correzione del caricamento.

Sc tale correzione non fosse sufficiente contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo assetto di funzionamento.

Note sulla variabilità della fiamma: Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esgue (NB:che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

ISTRUZIONI D'USO

SEGUE: radiocommando di seri per modello Tiny

SEGNALAZIONE RISERVA

La stufa è dotata di funzione elettronica per il rilevamento del quantitativo di pellet residuo nel serbatoio.

Ilsystemadi rilevamento,integrato all'interno della schede elettronica permette di monitorare in qualsiasi momento quante ore e Kg mancano all'esaurimento pellet. E importante per il corretto funzionamento del systema che durante la prima acccessione (acura del CAT) venga escuigo il segunte procedimento.

1^ Accensione/Collaudo a cura del Centro Assistenza Tecnica autorizzato Edilkamin (CAT)

La messa in servizio deve essere eseguita come prescritto alla norma UNI 10683 punto 3.21.

Deta forma indica le operazioni di controllo da esguire sulippo, finalizzate ad accertare il correto funzionamento del systema.

Sistema riserva pellet

Prima di attivare il systema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzato l'inserto fino ad esaurimento del combustibile caricato.

Cio al fine di ottener un breve rodaggio delsystema.

Dopo di che è possibile ricempire completamente il serbatoio e quando mettere in funzione l'inscrto.

Durante il funzionamento, nel momento in cui sare possibile caricare un intero sacchetto da 15Kg di pellet, apparirà a display, lampcggiando ad intermittenza, la scritta "RISERVA".

A quosto punto dopo aver versato un sacchetto di pellet, e necessario inerire in memoria l'avvenuto carico dei 15Kg A tal fine procedere come segue:

1. premere il tasto "M" (per circa 3-4 secondi) fino alla comparsa della scritta "OROLOGIO".
2. premere il tasto " ^+ " fino alla comparsa della scritta RISERVA".
3. premere il tasto "M" per la comparsa della seguunte vidcata,

Kg residui nel serbatoio

quindi con il tasto “+” portare la cifra (*) al valore parti ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).

1. premere il tasto "M" per confirmare
   5.premere il tasto scire.

A seguito dell'effettuatione dell'operazione di cui sopra il systemo afteri consumo di 15Kg fara nuovamente apparire lampegliando ad intermittenza la scritta "RISERVA".

Dopo di che dovra essere ripetuta l'operazione procedendo dal punto 1 al punto 5.

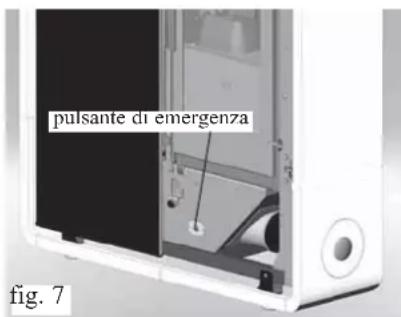

PULSANTE DI EMERGENZA

Nel caso in cui il radiocommando fosse guasto, è possibile accedere alle funzioni di base tramite un pulsante di emergenza rosso, posizionato quello il portello esterno, sulla destra (vedi fig.7).

Premere il pulsante una o più volte per attivare la funzione desiderata:

1.A STUFA SPENTA
prremendo il pulsante rosso per 2'' si accende.
2.A STUFA ACCESA
premendo il pulsante rosso per 2^ si spegne.
3.A STUFA ACCESA
modalità manuale, premendo il pulsante rosso si passa da P1 sino a P5.
4.A STUFA ACCESA
modalità automatica, premendo il pulsante rosso si passa da 5^ a 30^ .

ANTENNA RADIO

La stufa dialoga con il dato remoto tramite onde radio. Il segnale radio è ricevuto dal radiocommandotramite una piccola antenna integrata nella sched elettronica.

ISTRUZIONI D'USO

TELECOMANDO cod. 633280 OPTIONAL PER MODELLO KELLY

: tasto accensione/spegnimento

• : tasto per incrementare la potenza/temperatura di lavoro (all'internalo di un menu incrementa la variabile visualizzata)
  : tasto per decrementare la potenza/temperatura di lavoro (all'internalo di un menu decrementa la variabile visualizzata)

A: tasto per passare alternativamente nella funzione manuale a quella automatica

M : tasting per passare alternativamente alla funzione automatica a quella manuale

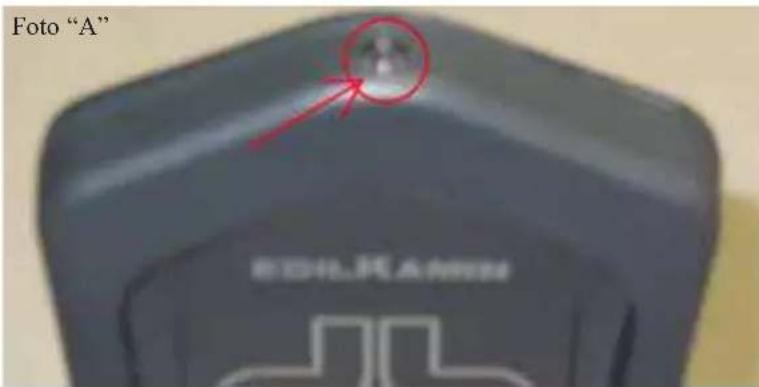

Un telecommando infrarosso si identifica fácilmente da un radiocommando perché ha il led di trasmissione in punta (vedi foto"A").

CARATTERISTICHE TECNICHE

L'accensione della retroilluminazione dei tasti alla pressione di uno degli stessi, indica che il telecomando sta trasmettend o il segnale; il "beep" proveniente alla stufa ne confirmara la riccione.

PORTATA

• Il telecomando trasmette con segnale infrarosso, il led di trasmissione segnale devc essere in linca visiva con il led di ricezione della stufa perché vi sia una corretta trasmissione, in campo libero quando primo privo di ostacoli, è possibile coprire una distanza di 4-5mt.

DURATA BATTERIE

• Il telecomando funziona con 3 batterie alcaline da 1,5V size AAA, la durata delle batterie dipende dell'uso, ma copre comunique abbondamente l'utilizzo dell'utente medio per un intera stagione.

• La temperatura di lavoro è: 0-40°C
  -La corretta temperatura di stoccaggio e: -10 / + 50^

• Umidità di lavoro: 20-90% U.R.enza condensa
• Grado di protezione: IP 40
• Peso del telecomando con pile inserte: 160gr

ISTRUZIONI D'USO

Pannello sinottico per modello Kelly

Tasto 0/1 del pannello

Per accendere o spegnere la stufa e uscire alla programmazione oraria (prog).

Tasto MENU del pannello

Commuta il funzionamento della stufa da Manuale ad Automatico e viceversa e permette di entrare nella programmazione oraria (prog) e per spostarsi alla regolazione della potenza alla regolazione della temperatura.

Tasti "+" e -" del pannello

Permettono di spostarsi all'interno della programmazione oraria (prog) e per regolare la temperatura o la potenza impostata.

Ricettore Telecomando

Indicazione del display

Ac: Fase di accensione (compara sa della fiamma)

Ar: seconda fase di accensione (stabilizzazione della fiamma) prima della fase di lavoro

Of: fase di spcgnimento di durata 10 minuti

P1 o P2 o P3: livello di potenza impostato

8-29: temperatura impostata per il funzionamento in automatico

H1..H7: blocco con identificativo del problema (vedere pag. 27)

Pu: pulizia automatica crogiolo inatto

: attesa fermo motore, attendere quale decina di secondi prima di impartire altri comandi.

Quando la stufa e in stand by mystra lampeggiante la modalita di funzionamento con cui ripartire e l'ora.

Riempimento coclea

Nel caso si svuoti completeness il serbatoio del pellet, per riempire la coclea preme contemporaneamente i tasti ^+ e-. L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata perché è finito il pellet.

E'normale che nel serbatoio resti una quantita residua di pellet che la coclea non riesce ad aspirare.

Accensione automatica

A stufa in stand by, premendo per 2^n il tasto 0/1 si avvia la procedura di accensione e viene visualizzata la scritta Ac per alcuni minuti (la fase di accensione non è a tempo predeterminato: la sua durata è abbreviata automaticamente se la schedra rileva il superamento di alcuni test).

Dopo circa 5 minuti compare la fiamma. E' normale che nel crogiolo si sviluppi un pò di fumo prima della fiamma.

Compare quindi la scritta Ar fino a stabilizzazione della fiamma.

Accensione manuale

In casi di temperatura除去 13^ che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della resistenza è possibile usare per l'accensione della diavolina.

Introduirenelcrogiolo unpezzo di diavolina ben accesa,chiudere la porta e premere 0/1.

REGOLAZIONE POTENZA (a stufa in funzione si passa da una modalità all'altra premendo tasting MENU)

- Funzionamento manuale

Si regola la potenza di lavoro (da P1 a P3) e la ventilazione.

ISTRUZIONI D'USO

SEGUE: Pannello sinottico per modello Kelly

- Funzionamento automatico

Si regola temperatura che si vuole raggiungere nel locale, la stufa regola la potenza di lavoro per raggiungerla (P3) o mantenerla (P1).

Se si imposta una temperatura inferiore a quella del locale, la stufa lavora in P1, consumando la quantità corrispondente di pellet.

Notasulla variabilita della fiamma

Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

Spegnimento

A stufa funzionante premendo per 2" il tasto 0/1 si avvia la procedura di spegnimento e viene visualizzato "of" (per un totale di 10 minuti)

La fase di spegnimento predeve:

• Interruzione caduta pellet.
• Ventilazione al massimo.
• Motore espulsione fumi al massimo.

Non staccare mai la spina durante lo spegnimento.

PROGRAMMATORE ORARIO SETTIMANALE INCORPORATO NEL PANNELLO

Il concetto del programmatore orario settimanale incorpato nel pannello centrale

Sono disponibili 3 programmi orari di accensione da impostare:

Pr01 con ora di accensione e spegnimento da impostare

Pr02 con ora di accensione e spegnimento da impostare

Pr03 con ora di accensione e spegnimento da impostare

In ognuno dei giorni della settimana (day1= lunedi; day2= martedi...day7= domenica) si può attivare uno o più dei tre programmi disponibili.

In standby il display mystra alternativamente modalita di accensione (P1, P2 o P3 o una temperatura) e l'ora corrente.

Regolare l'ora corrente

Tenendo premuto il tastingo MENU' per circa due secondi, compare tS premendo per tre volte il tastingo MENU' compare Prog, premendo il tastingo "-" compare SET premendo il tastingo MENU' compare l'ora corrente, che è possibile modificare con il tastingo "-" abbassando di 1 minuto per volta e con il tastingo "+" alzando di 15 minuti per volta. Sistemata così l'ora, si conferma con il tastingo MENU' e compare day ^ (day1= lunedi; day2=martedi... day7=domenica) che si può variarere coi tasti "-" e "+"

Confermando con MENU' compare Prog, premendo il tasto 0/1 si esce alla regolazione ora corrente.

Attivazione programmazione oraria

Tenendo premuto il tasto MENU' per circa due secondi, compare tS premendo per tre volte il tasto MENU' compare Prog, premendo il tasto "+" compare Pr OF e premendo il tasto MENU' compare OFF, premendo il tasto "+" o il tasto "-" compare ON, si conferma con il tasto MENU' e si visualizza Prog. Premendo il tasto O/1 si ritorna in standby. La stufa in modalità Pr On cui recepire comandi di accensione e spegnimento temporizzato.

Impostazione di un programma (es. Pr01)

Tenendo premuto il tastingo MENU' per circa due secondi, compare tS premendo per tre volte il tastingo MENU' compare Prog, premendo il tastingo "+" per due volte compare Pr1 premendo il tastingo MENU' compare On P1 e l'ora a cui si vuole impostare l'accensione, che puo essere variata con i tasti "+" e "-" di 10 minuti in 10 minuti.Premendo il tastingo MENU' si conferma e compare Of P1 e l'ora a cui si vuole impostare lo specnimento, che si puo variare con i tasti "+" e "-" di 10 minuti in 10 minuti.

Premendo MENU' si confirma e compare "Of d1" (cioe che il programma 1 non è attivo nel giorno 1, lunedi), che si cui dovari in Ond1(cioe che il programma 1 è attivo nel giorno 1, lunedi), con i tasti "+" e "-".

Si passa al secondo giorno, martedi con MENU' e in maniera analoga sino a day7.

Premendo ancora il tastingo MENU compare Proge per uscire premere il tastingo 0/1.

In maniera analoga si impostano ora di accensione e spegnimento di Pr2cPr3c si può decidere quali giorni attivari o disattivarli.

MANUTENZIONE

Prima di effettuare qualiasi manutenzione, scollegare l'apparecchio alla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente. Eventuali problemi dovuti alla mancata manutenzione causeranno la decidenza della garanzia.

PER ACCEDERE COMODAMENTE A TUTTI GLI ORGANI ELETTRIO-MECCANICI E SUFFICIENTE APRIRE L'ANTINA SINISTRA DELLA STUFA. L'ANTINA E TENUTA FERMA NELLA POSIZIONE DI CHIUSURA TRAMITE UNA VITE, DA RIMUOVERE SOLO IN CASO DI NECESITA'DI ISPEZIONE A CURA DEL CENTRO ASSISTENZA TECHNICO.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata alla rete elettrica

• Deve essere effettuata con l'aiuto di un aspirapolvere (vedi optional pag. 29).
  L'intera procedura richiede pochi minuti.

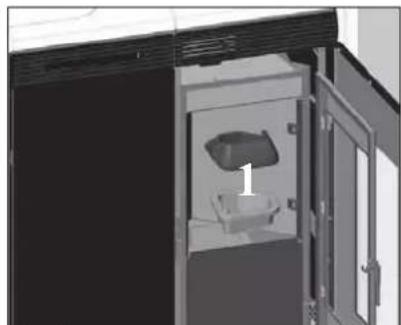

• Aprire l'antina di destra, estrarre il crogiolo (1 - fig. A) e rovesciare i residui nel cassetto cenere (3 - fig. C).
• NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.

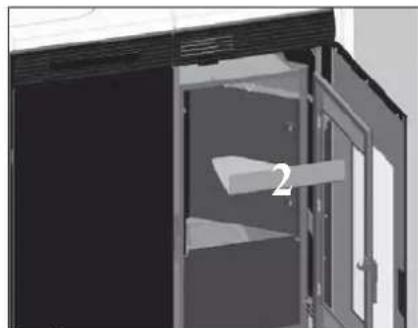

• Estrarre il cielino (2 - fig. B) erovesciare i residui nel cassetto cenere (3 - fig. C).
• Estrarre e svotare il cassettocene (3 - fig. C) in un contentore non inflammabile (lacene potrebbe contentere parti ancoracaldc c / o braci).
• Aspirare all'interno del focolarc, il piano fuoco, il vano attorno al crogiolo dove cade la cnere.
• Togliere il crogiolo (1 - fig. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni delle asole.
• Aspirarc il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua scde.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici

fig.A

fig.B

fig.C

MANUTENZIONE SETTIMANALE

• Consiste nella pulizia del focolare (con scopvolo) dopo aver molto il cassettocene (3 - fig. C).
• Svuotare il serbatoio pellet e aspirarne il fondo.

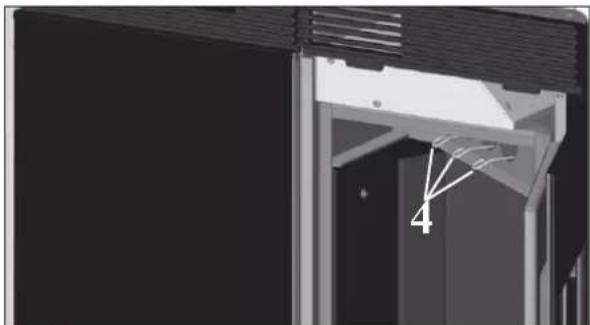

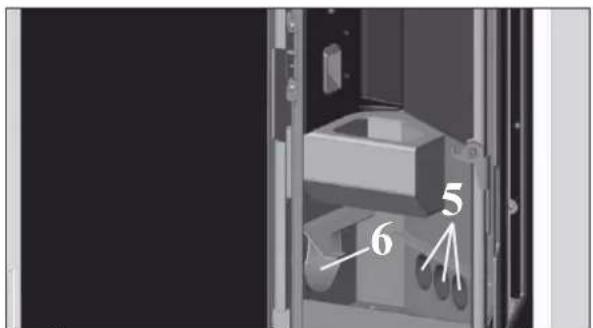

• Agirc sugli scovoli (4 - fig. D), aspirare i 3 tubi sottostanti (5 - fig. E)
• Pulire la camera di combustione e l'estrattore fumi (6 - fig. E).

fig. D

fig. E

MANUTENZIONE

MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica)

Consiste nella:

Pulizia generale interna ed esterna
Pulizia accurata dei tubi di scambio
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia ventilatori, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
Pulizia condotto fumi (vedi pulizia settimanale)
- Pulizia del vano ventilatore estrazione fumi, pulizia sensore di flusso,CONTROLLO termocoppia.
Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
Pulizia/controllo del Pannello Sinottico
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
- Sostituzione della guarnizione portello
Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti sperimentato

In caso di un uso molto freqente della stufa, si consiglia la pulizia del canale da fumo agli 3 mesi.

ATTENZIONE !!!

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) (figura 1) con il crogio- lo inferiore (B) (figura 1) cui compromettere il funzionamento della stufa.

Quindi prima dell'accensione della stufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (figura 2).

Ricordiamo che l'uso della stufa, alla aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvisa dei gas all'interno della camera di combustione con seguente rottura del vetro della porta.

fig.1

fig. 2

CONSIGLI PER POSSIBILI INCONVENIENTI TINY

In caso di problemi la stufa si arresta automaticamente eseguing l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (600 secondi con risconto sonoro) e quando premere il tasto

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Verifica/flu. aria (interviene se il sensore di flusso rileva flusso aria comburette insufficiente).

spegnimento per mancanza depressione in camera di combustione

Il flusso più essere insufficiente se c'é portello aperto, tenuta non perfetta del portello (es. guarnizione), se c'é problema di aspirazione aria o di espulsione fumi, oppure crogiolo intasato.

Controllare:

• chiusura portello
• canale di aspirazione aria comburente (pulire facendo attenzioneagli elementi del sensore di flusso):
• pulire il sensore di flusso con aria secca (tipoper tastiera di PC)
• posizione stufa: non deve essere addossata al muro
• posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
• canale da fumo (pulire)
• installatione (se non è a norma e presenta più di 2-3 curve, lo scarico fumi non è regolare)

Se si sospetta un malfunzionamento del sensore,fare collaudo a freddo. Se variando le condizioni,a)prender il portello ad esempio, il valore visualizzato non cambia, è un problema di sensore.

L'allarme depressione quoc verificarsi anche da rante la fase di accensione, in quanto il sensore di flusso inizia a monitorare dal 90" ao lo start ciclo accensione.

2) Verifica/estratt. (interviene se il sensore giri estrattore fumi rileva un'anomalia) spagnimento per anomalia al sensore giri del motore espulsione fumi

• controllare funzionalità estrattore fumi (collegamento sensore di giri)
• controllare pulizia canale da fumo
• controllare impianto elettrico (messa a terra)
• controllare scheda elettrica

3) Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando之意 come assenza di fiamma) spegnimento per crollo temperatura fumi

La fiamma cui estere mancata perché

• manca pellet
• troppo pelct ha soffocato la fiamma
• è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi)

4) BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fiamma o non è raggiunta la temperatura di avvio). specnimento per temperatura fumi non corretta in fase di accensione.

Distinguuiere i due casi seguenti:

NON è comparsa fiamma	E' comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio
Verificare: • posizionamento e pulizia del crogiolo • funzionalità resistenza di accensione • temperatura ambiente (se inferiore 3°C serve diavolina) e umidità. Provarc ad accendere con diavolina.	Verificare: • funzionalità termocoppia • temperatura di avvio impostata nei parametri

CONSIGLI PER POSSIBILI INCONVENIENTI TINY

5) Mancata/Energia (non è un difetto della stufa).

spegnimento per mancanza energia elettrica

Verificare allacciamento elettrico e cali di tensione.

6) Guasto/TC (interviene se la termocoppia è guasta o scollegata)

specnimento per termocoppia guasta o scollegata

Verificare collegamento della termocoppia alla sched: verificare funzionalità nel collaudo a freddo.

7) ^ C fumilalta (spegnimento per eccessiva temperatura dei fumi)

spegnimento per superamento temperatura massima fumi.

Una temperatura excessiva dei fumi cui dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installation non corretta, "deriva" del motoriduttore, mancanza di presa aria nel locale.

Radiocommando inefficente:

• avvicinarsi al ricettore della stufa
  controllare e nel caso cancellare la pila

Aria in uscita non calda:

• pulire lo scambiatore dall'interno del focolare utilizzando le apposite aste (vedi pagina 23).

Durante la fase di accensione "salta il differenziale" (per il Centro Assistenza Tecnica CAT)

• Verificare umidità della resistenza di accensione

Mancata accensione:

Pulire crogiolo.

"Control. Batteria"

La stufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda.

NOTA 1

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul radiocommando, premendo il tasting

Si raccomanda di non far ripartire la stufa prima di aver verificato l'eliminazione del problema.

NOTA 2

Dopo 1000kg di pellet consumati, a display compare lampeggiante la scritta "manutenz_ione".

La stufa funzione, ma è necessario far eseguire dal CAT abilitato una manutenzione straordinaria.

CONSIGLI PER POSSIBILI INCONVENIENTI KELLY

In caso di problemi la stufa si arresta automaticamente essequendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti con risconto sonoro) e quando premere il tasto 0/1.

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) H1 Allarme depressione (interviene se il sensore di flusso rileva flusso aria comburette insufficiente) spegnimento per mancanza depressione in camera di combustione

Il flusso può essere insufficiente sc c'è portello aperto, tenuta non perfetta del portello (cs. guarnizione), sc c'è problema di aspirazione aria o di espulsione fumi, oppure crogiolo intasato.

Controllare:

• chiusura portello
• canale di aspirazione aria comburente (pulire facendo attenzioneagli elementi del sensore di flusso):
• pulire il sensore di flusso con aria secca (tippo per tastiera di PC)
• posizione stufa: non devc cessere addossata al muro
• posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
• canale da fumo (pulire)
• installmente (se non è a norma e presenta più di 2-3 curve, lo scarico fumi non è regolare)

Se si sospetta un malfunzionamento del sensore,fare collaudo a freddo. Se variando le condizioni,a)prender il portello ad esempio, il valore visualizzato non cambia, è un problema di sensore.

L'allarme depressione quoc verificarsi anche durante la fase di accensione, in quanto il sensore di flusso inizia a monitorare dal 90" dello start ciclo accensione.

2) H2 Avaria motore espulsione fumi (interviene se il sensore giri estrattore fumi rileva un'anomalia) spegnimento per anomalia al sensore giri del motore espulsione fumi

• controllare funzionalità estrattore fumi (collegamento sensore di giri)
• controllare pulizia canale da fumo
• controllare impianto elettrico (messa a terra)
• controllarc scheda clettrica

3) SF (H3) Stop fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valor impostato interpretando ciò come assenza di fiamma) spegnimento per crollo temperatura fumi

La fiamma cui estere mancata perché

• manca pellet
• troppo pellet ha soffocato la fiamma
• è intervenuto il termostato di massima (caso raro perché ci sarebbe Over temperatura fumi)

4) AF (H4) Accensione fallita (interviene se in un tempo massimo di 15 minuti non compare fiamma e non è raggiunta la temperatura di avvio). Spegnimento per temperatura fumi non corretta in fase di accensione.

Distinguuiere i due casi seguenti.

NON è comparna fiamma E' comparà	sa fiamma ma dopo la scritta Ar è comparso AF
Verificare: - posizionamento e pulizia del crogiolo - arrivato al crogiolo di aria comburette - funzionalità resistenza - temperature ambiente (se inferiore 3°C serve diavoline) e umidità Provarare ad accendere con diavoline	Verificare: (solo per il CAT) - funzionalità termocoppia - temperatura di avvio impostata nei parametri

CONSIGLI PER POSSIBILI INCONVENIENTI KELLY

5) H5 Blocco:black-out (non è un difetto della stufa).

spegnimento per mancanza energia elettrica

Verificare allacciamento elettrico e cali di tensione.

6) H6 Termocoppia guasta (interviene se la termocoppia è guasta o scollegata)

spegnimento per termocoppia guasta o scollegata

Verificare collegamento della termocoppia alla sched: verificare funzionalità nel collaudo a freddo.

7) H7 Over temp. fumi (specnimento per cccessiva temperatura dei fumi)

specnimento per superamento temperatura massima fumi.

Una temperatura excessiva dei fumi cui dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, "deriva" del motoriduttore, mancanza di presa aria nel locale.

8) Batt. 1 - Batt. 2

La stufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda.

Contattare il CAT.

Pannello sinottico spento:

controllare che il cavo di alimentazione sia collegato controllare fusibile (sulla presa di alimentazione)

Telecomando (OPTIONAL) ineffidente:

• avvicinarsi al ricettore della stufa
  controllare e nel caso cancellare la pila

Aria in uscita non calda:

• pulire lo scambiatore dall'interno del focolare utilizzando le apposite aste (vedi pagina 21).

Durante la fase di accensione "salta il differenziale" (per il Centro Assistenza Tecnica CAT)

• Verificare umidità della resistenza di accensione

Mancata accensione:
Pulirec crogiolo.

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul pannello, premendo il tasto 0/1 Si raccomanda di non far ripartire la stufa prima di aver verificato la avvenuta eliminazione del problema.

Importante riferire al CAT (centro assistenza tecnica) le segnalazioni sul pannello.

CHECK LIST

Da integrare con lagettura completa della scheda tecnica

Pose e installmente

• Messa in servizio effettuata da CAT abilitato che ha rilasciato la garanzia e il libretto di manutenzione
  Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico della stufa
• Il canale da fumo presente: massimo 2 curve

massimo 2 metri in orizzontale

• comignolo autre la zona di reflusso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali inflammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

Il pellet utilizzato è di buona qualità e non umido
- Il crogio l il vano cncere sono puliti c ben posizionati
Il portello è ben chiuso
- Il crogiolo è ben inserito nell'apposto vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE In caso di fallita accensione, NON ripetere l'accensione prima di averc svotato il crogiolo

OPTIONAL

COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA (cod. 281900)

E' possibie ottencere l'accensione a distance facendo collegare dal CAT (centro assistenza tecnica) il combinatori telefonico alla porta serialle dietro la stufa, tramite cavetto optional (TINY cod. 621240 - KELLY cod. 620550)

TelecomandoZenza display (KELLY cod.633280)

ACCESSORI PER LA PULIZIA

GlassKamin (cod. 155240)

Utile per la pulizia del vetro ceramicico

Bidone aspiracenere
Utile per la pulizia del focolarc.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE c 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiaturre elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato rìportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utilc deve essere raccolto separamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconscgnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

Dear Sir/Madam

MANUTENZIONE SETTIMANALE

Bueno: Liso, longitudinal regular, poco polvoroso.
