GEBRUIKSAANWIJZING TVAC16010B ABUS

Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website

wwwabus.com/nl/Veiligheid-zelf-geinstalleerd

Inleiding

Geachte klant,

Hartelijk bedankt voor de aankoop van dit product.

Hiermee verklaart ABUS Security-Center, dat het draadloze installmentiertype TVAC16010A/B voldoet aan de richtlij 2014/53/EU. Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EG en RoHS-richtlijn 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.abus.com/product/TVAC16010A

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstrumenties in acht!

Alle genoemde firma- en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Als u vragen heeft=kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installmentehandleiding is met de grootste zorg samengesteld. Wanner u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achefterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich hetrecht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er worden geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

1	Een bliksemenschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
2	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in alot moet worden genomen.
3	Dit symbol vindt u bij de tips en informatie over bebruik en bediening.

Belangrijke veiligheidswaarschuwing

4	In geval van schade als gevolg van het Niet in acht nemen van deze bedieningsinstrumenties komt de garantie te verrallen. ABUS is Niet aansprakelijk voor eventuele gevolgschade!
5	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het Niet in acht nemen van de veiligheidsinstrumenties. In dergelijkke geallen komt de garantie te verrallen.

Dit apparaat is gefabricceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees\ deze veiligheidsinstructies s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

1. Voedingsspanning

100 - 240 V AC wisselspanning, 50 - 60 Hz (via netadapter op 5 V DC)

Gebruik dit apparaatuitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanner u Niet zeker bent van de netspanning die aan uw woning worden geleverd,kest u contact opnemen met uwplaatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installmentieprocedures uitvoert.

2. Overbelasting

Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok worden veroorzaakt.

3. Vloeistoffen

Beschem het apparaat gegen indringen van vloeistoffen.

4. Reiniging

Koppel het apparaat voor reiniging los van het lichtnet. Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

5. Accessoires

Gebruik geen accessoires die nicht worden ondersteund. Hierdoor können gevaarlijke situatives ontstaan of kan het apparaat worden beschadigd.

6. Opstelling

• Dit camera is zowel geschikt voor een gebruik in een beschermd buitenbereik als voor binnen.
• Door de val van een reeds Kleinere hoogte kan het product beschadigd worden.
• Monteer de camera product, zodate het direct zonlicht Niet op de beeldopnemer van de camera valt. Respecteer de instructies voor de montage in het overeenkomstige hoofdstuk van deze handleiding.
• Plaats dit apparaat Niet in de directe omgeving van een radiator of een andere warmtebron.
• Plaats het apparaat uitsluitend in omgevingen met een temperatuur van -10^ 50^ .

7. Draadloze transmissie

De reikwijdtde van de draadloze transmissie is afhankelijk van verschillende omgevingsinvloeden. Deplaatselijke omstandigheden op de montageplaats hun een negatif efect hebben op de reikwijdtde. Daarom kan bij vrij zichtCUSden de ontvanger en zender een afstand van maximaal 200m bereikt worden, in gebouwen echter aanzienlijk korte.

De volgende omgevingsinvloeden beperken zowel de reikwijdte als de beeldfrequentie:

Antennes voor mobiele telefonie, sterkstroommasten, elektrische kabels, plafonds en wanden, apparatuur met bezelfde of een nabijgelegen radiofrequentie.

Waarschuwingen

Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

1. Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermijden:

2. Breng geen wijzigingen aan in de stekker of de kabel.

3. Verbreek de verbinding met het Lichtnet door de stekker vast te houden. Trek de stekker Niet aan de kabel uit het stopcontact.
4. Houd verwarmingsbronnen zo ver möglichk uit de buurt van de netkabel om smelten van de vinylmantel te voorkomen.

5. Het voedingsapparaat van de buitencamera要去en beschermd gegen vocht en natheid.

6. Neem deze aanwijzingen in acht. Niet in acht nemen van een of alle aanwijzingen kan een elektrische schok veroorzaken.

7. De behuizing mag uitsluitend worden geopend voor hetplaatsen van een harde schijf. Koppel dit apparaat los van hetlichtnet voordat u hiermee begint.

8. Plaats geen metalen of brandbare voorwerpen in het apparaat.
   Maakijdens onweer gebruik van een bliksembeveiliging om schade te voorkomen.

9. Gebruik het apparaat Niet wanner het gebreken vertoont. Er kan ernstige schade ontstaan wanner u een defect apparaat blijft gebruiken. Neem contact op met uw leverancier wanner het apparaat defect is.

Bij installmentie in een bestaand videobewakingsysteme dient u er voor te zorgen dat alle apparatuur is losgekoppeld van hetlichtnet en de laagspanningsvoedingen.

Bij twijfel worden geadviseerd om de installmentie en de aanleg van de bedrading te soften uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op hetlichtnet vormen net alleen een gevaar voor u maar ook voor anderen. Zorg er bij het aansluiten van het volledige systeme voor dat hetlichtnet en het laagspanningscircuit gezcheidenen blijven enijdens normala gebruik of bij storing Niet met elkaar in contact konnen komen.

Gelieve de volgende ongunstige omstandighedenijdens het gebruik te vermijden:

Nattigheid of te hoge luchtvochtigheid
Extreme koude of warmte
- Direct zonlicht
Stof of brandbare gassen, dampen of oplosmiddelen
Sterke vibraties
- Sterke magnetische velden, zoals in de nabijheid van machines of luidsprekers
- De camera mag Niet wegen dezon in worden gericht, odomat de sensor hierdoor beschadigd kan raken.
- De camera mag Niet op een onvaste ondergrond geinstalleerd worden.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

i	Wanner de verpakking is beschadigd,要去 u als eerste het apparaat controeren. Wanner u beschadigingen aan het apparaat vaststelt,stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift 38
2. Leveringsomvang 38
3. Kenmerken en functies 38
4. Beschrijving van het toestel 38

4.1.Overzicht 38
4.2. Beschrijving van de camera 39

1. Installatie 39

5.1. Verbinding van de camera's en de monitor 39
5.2. Cameramontage 40

1. Onderhoud en reiniging 41

6.1. Onderhoud 41
6.2. Reiniging 41

1. Verwijdersen 41
2. Technische gegevens 42

1. Gebruik volgens voorschrift

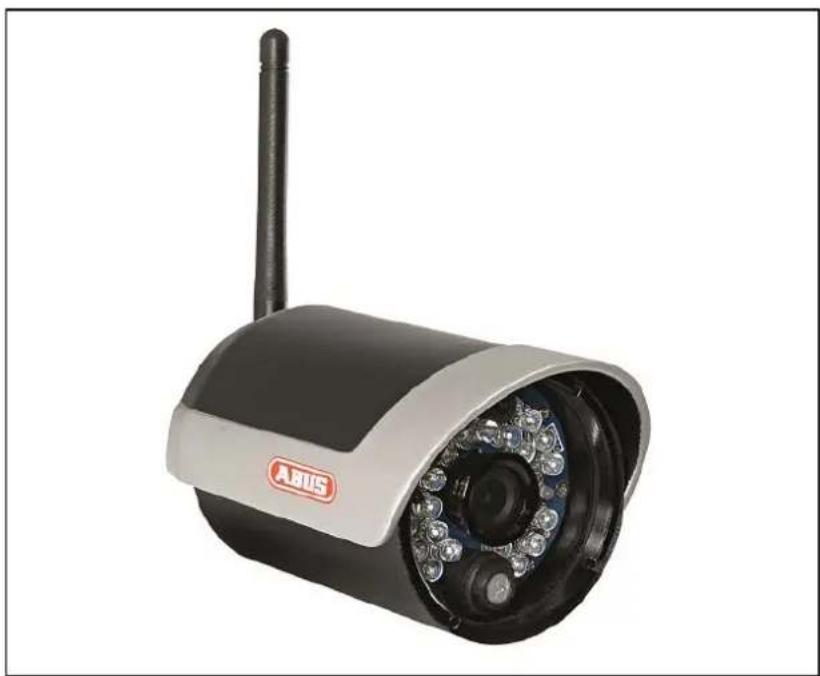

Deze draadloze IR-buitencamera 2,4 GHz vomt een optioneel accessoire bij de 7'' draadloze monitor (TVAC16000A/B / TVAC16001A). U kurz maximaal 4 camera's op de monitor aansluten. Met.Deze 2,4 GHz draadloze IR- buitencamera kurz u zonder problemen draadloos videosignalen aan de draadloze monitor doorgeven. De draadloze signaltransmissie kommt overal van pas waar geen kabels gelegd konnen worden:

de camera geeft het videosignaal draadloos door aan de monitor. Door de conversie in digitale signalen konnen storingen en interferenties voorkomen worden.

Een gedetailleerde omschrijving van alle functies vindt u in hoofdstuk 3 "kenmerken en functies".

2. Leveringsomvang

Draadloze IR-buitencamera 2,4 GHz incl. camerahouser & montagematerialiaal

Netadapter incl. EU-, AU- en UK-adapter 5 V DC/1 A

3. Kenmerken en functies

• Compacte IP66 buitencamera met infrarood-nachtzichtfunctie
• Geintegreerde digitale zender van 2,4 GHz voor de geocodeerde draadloze overdracht van videogegevens
• Draadloze digitale IR-buitencamera voor de integratie in draadloze monitor TVAC16000A/B / TVAC16001A
• 640 × 480 pixels resolutie, 3,6 mm vast objectief

4. Beschrijving van het toestel

4.1. Overzicht

Artikelnummer	TVAC16010A/B
Resolutie	640 x 480 pixels
IR	✓
IR-zwenkfilter (ICR)	✓
Voedingsspanning	5VDC

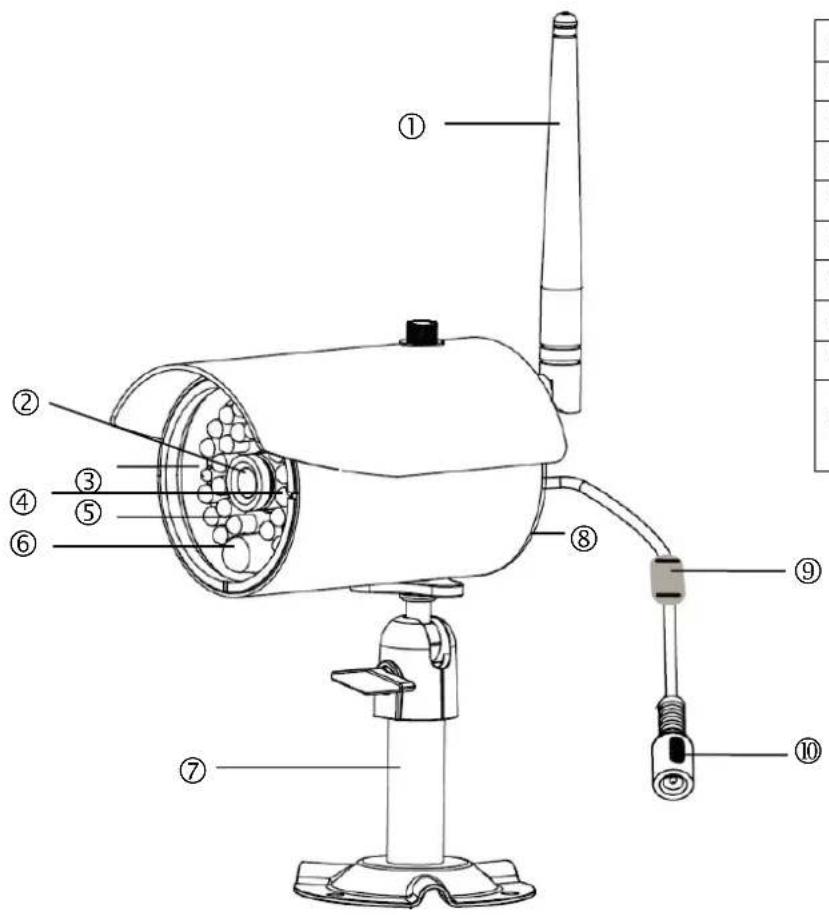

4.2. Beschrijving van de camera

①	Antenne
②	Vast objectief
③	Power-LED
④	Link-LED
⑤	IR-LED
⑥	Lichtsensor
⑦	Camerahouder
⑧	Microfoon
⑨	Pairing-toets
⑩	Aansluitingspanningsvoorziening 5 V DC/1 A

5. Installatie

5.1. Verbinding van de camera's en de monitor

Om een camera met de monitor te verbinden, gaat u als volgt te werk:

1. Sluit op de camera's en de monitor de netadapters aan.
2. Selecteer in het menu van de monitor „Cam Inst" > "Verbind" de gewenste camera (1 - 4). Het systeme telt 60 seconden af.
3. Druk gedurende de 60 seconden op de PAIRING-toets aan de kabel van de camera tot de groene LINK-LED aan de voorzijde van de camera begint te knipperen.
4. Bij een succesvolle verbinding brandt de LINK-LED van de camera continu.

Let op:

Houd er rekening mee dat het verbinden maximaal 60 seconden kan duren.

5.2. Cameramontage

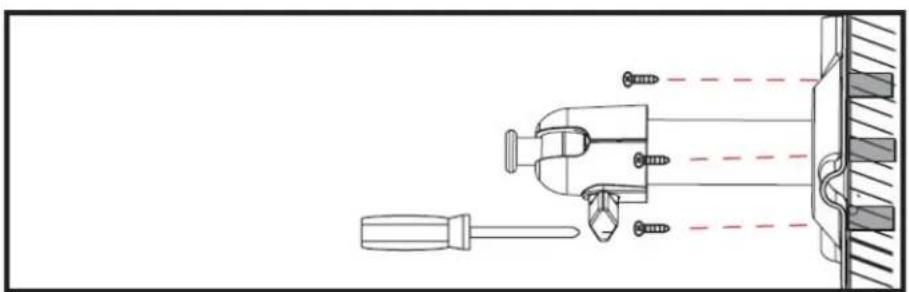

Kies met behulp van de camerahouder een geschikteplaats voor de installmentie. Teken nu de boorgaten op de ondergrond en boor deze voor. Plaats de meegeleverde pluggen en bevestig daarna de houder met de schroeven.

Let op:
Controleer voordat u met de installation begint of de reikwijdte van de draadloze transmissie op de gewenste installmentieplaats voorhanden is.

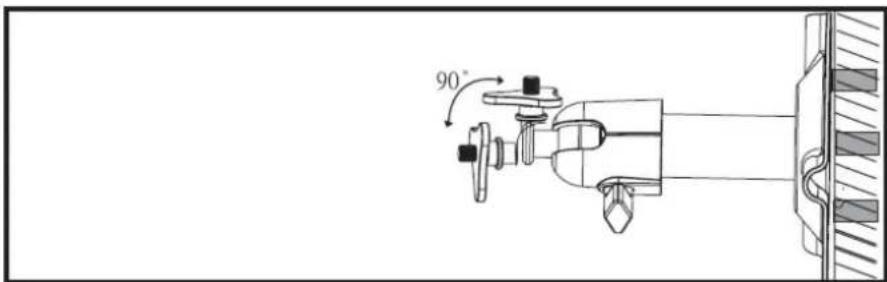

U kunt de houder 90^ draaien om de gewenste positie te kiezen. Maak eerst de schroef aan de zijkant los en stel de gewenste gezichtshoek in. Zet de schroef cervolgens vast om de gewenste positie te fixeren.

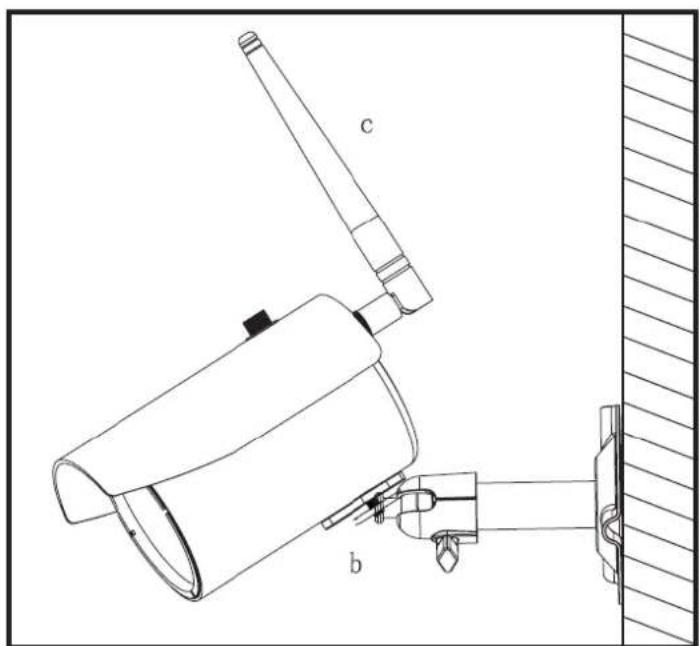

Schroef daarna de camera op de houder en verbind de netadapter met de camera.

6. Onderhoud en reiniging

6.1. Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanner het vermoeden bestaat dat veilig gebruik van het product nicht langer gegarandeerd kan worden, moet het product worden afgekoppeld en要去 voor worden gezorgd dat het Niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik Nieteer mogetijk is wanneer

• het apparaat zichtaar is beschadigd of
• het apparaat Niet meer functioneert.

Let op:

Dit product is voor de gebruiker onderhoudsvrij. Binnenin het apparaat bevinden zich geen onderdelen die kuren worden gecontroleerd of gerepareerd. Het apparaat hoeft dus nooit te worden geopend.

6.2. Reiniging

Veeg het product af met een schone, droge doek. Wanner het apparaat sterk verruild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vloeistoffen in het apparaat verechtkomen, hierdoor kan het apparaat onherstelbaar worden beschadigd. Gebruik geen chemische reinigingsmiddelen. Hierdoor kan het oppervlak van de behuizing worden aangetast.

7. Verwijdersen

Let op: De EU-richtlijn 2011/65/EU regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat - in het belang van de bescherming van het milieu - het toestel aan het einde van zich levensduur conform de geldende wettelijke voorschriften en geschaden van huishoudelijk afval resp. bedrijfsafval moet worden verwijderd. De afvoer van het af te danken apparaat kan via de desbetreffende officiële inzamelpunten in uw landplaatsvinden. Volg de terplaatse geldende voorschriften op bij het verwijderen van materialien. Uw lokale autoriteiten verstrekken u zo nodig detailinformatie betreffende het terugnemen (ook in landen, die nicht+zijn aangesloten bij de Europese Unie). Door het apart verzamelen en recyclen worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

Typenummer TVAC16010A/B
Frequentie	2,4 GHz
Modulatie	GFSK
Zendvermögen	15 +/- 2 dBm
Gevoeligheid	-80 dBm
Beeldopnemer	1/4" CMOS
Resolutie	640 x 480 pixels (VGA)
Aantal IR-LED's	25 IR-LED's
Objectief	3,6 mm
Geichtshoek	60° (H)/43° (V)
Reikwijdtte nachtkijkfunctie	Ca. 5-8 m
IR-draaifilter	Ja
IP-beschermingsklasse	IP66
Draadloze reikwijdtde	Ca. 100 m (vrij zich)*
Stroomvoorziening	5 V DC/1 A
Stroomverbruik	Max. 550 mA
Bedrijfstemperatuur	-10 °C - 50 °C
Afmetingen (I x b x h)	150 x 74 x 68 (zonder Antenne en houder)
Gewicht	390 g

• De reikwijde is afhankelijk van de omgevingsomstandigheden (bijv. antennes voor mobiele Telefonie, sterkstroommasten, elektrische kabels, plafonds en wanden, enz.).

Onder ontunstige omstandigheden können ook beperkte reikwijdtes bereikt worden!

TVAC16010A/B

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehonden. Reproductions van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiserd gegevensbestand, alleen met schriftelijktoestemming van de uitgever. Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehonden.
