Introduzione

Gentile clientele,

La ringraziamo per aver acquistato quello prodotto.

ABUS Security-Center dichiarare che il tipo di dispositivo radio TVAC16010A/B è conforme alla direttiva RED 2014/53/EU. Questo appearecchio risponde inoltre ai requisiti previsti dalle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE, direttiva sulla bassa tensione 2014/35/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segmente indirizzo internet: www.abus.com/product/TVAC16010A

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per l'uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l'uso facendo attenzione alle note sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispetti proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installmento o rivenditore partner specializzato.

Esclusion di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissionsi o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso sulla previa comunazione.

ABUS Security-Center non è perseguibile né responsable per anni diretti e indiretti subiti in relazione all'equipaggiameto, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contentuto del presente documento.

Descrizione dei symboli

1	Il symbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
2	Il punto esclamativo all'interno di un triangolo rimanda a note importantiftenute nelle presenti istruzioni per l'uso che è necessario osservare.
3	Questo symbolo indica consigli particolari e avventenze sull'uso dell'apparecchio.

Important note sulla sicurezza

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso, il diritto alla garanzia decade. è escluda la responsabilità per danni indiretti.

è escluda la responsabilità per anni a cose o a persone dovuti ad un uso improprio o alla mancata osservanza delle note sulla sicurezza. In tali casi il diritto alla garanzia decade.

Il presente apparetcchio è stato fabbricato nel rispetto degli standard di sicurezza internazionali. La preghiamo di leggere con attenzione le seguenti note sulla sicurezza.

Note sulla sicurezza

1. Alimentazione elettrica

Tensione alternata 100-240 V AC, 50-60 Hz (tramite alimentatore a spina su 5 V DC)

Collegare l'apparecchio solo a sorgenti di corrente che fornisco la tensione di rete indicata sulla targhetta. Se non conosce con sicurezza l'alimentazione di corrente a Sua disposizione, si rivolga all'azienda elettrica locale. Scollegare l'apparecchio alla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o INSTALLazione.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto possono verificarsi incendi o scosse elettriche.

3. Liquidi

Proteggere l'apparecchio alla penetrazione di liquidi di qualsiasi genere.

4. Pulizia

Pulire l'apparecchio solo con un panno umido, allautilizzare detergenti aggressivi.

Scollegare l'apparecchio alla rete elettrica.

5. Accessori

Allacciare solo apparentecchi espressamente predisisti a tale scopo. In caso contrario possono verificarsi situazioni di pericolo o danni all'apparecchio.

6. Luogo di installmente

Il presente apparetcchio è predisisto sua per l'esercizio in ambienti esterni protetti che in ambienti interni. Il prodotto può danneggiarsianche cadendo da altezze ridotte.

Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di immagini dell'apparecchio. Osservare le avventenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.

Non posizionare l'apparecchio nelle immedate vicinanze di radiatori, forn o altre fonti di calore o ai raggi diretti del sole.

Utilizzare l'apparecchio solo in luoghi con temperature che rientrano nell'intervallo di temperature ambiente consentito: -10 °C-50 °C

7. Transmissione radio

La portata della trasmissione radio dipende da diversi fattori ambientali. Le particolarità specifiche del luogo di montaggio sono influre negativamente sulla portata. Se la visuale tra il ricevitore e il trasmettitore è libera, è possibile raggiungere una distanza massima di 150m , che tutte si riduce molto all'interno di edifici.

I seguenti fattori ambientali condizionano sua la portata che il frame rate:

antenne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti e pareti, apparecchi con radiofrequenza uguale o vicina.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo e alla spina di alimentazione, osservare le seguenti note:

Non modificare né manipolare il cavo e la spina di alimentazione.
- Quando si scollega l'apparecchio alla rete elettrica, non tirare il cavo di alimentazione bensi la spina.
- Assicurarsi che il cavo di alimentazione si trovi il più lontano possibile da appearecchi di riscaldamento per evitare lo scioglamento del rivestimento in plastica.
L'alimentatore della videocamera esterna deve assere protetto dall'umidità e dall'acqua.

1. Rispettare le presenti istruzioni. La mancata osservanza cui provocare una scossa elettrica:

Non aprire mai l'alloggiamento o l'alimentatore.
Non inflare oggetti metallici o infiammabili all'interno dell'apparecchio.
- Per evitare danni dovuti a sovratensioni (ad es. in caso di temporali) utilizzare una protezione contro le sovratensioni

1. Scollegare immediatamente gli apparecchi difettosi nella rete elettrica e informare il proprio rivenditore specializzato.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un technician. Gli interventi sulla rete elettrica o sull'impianto elettrico svolti in maniera errata o non professionale rappresentano un pericolò non solo per se stessi ma anche per gli altri.

Cablare gli impianti in modo tale che i circuiti di alimentazione e di bassa tensione rimangano sempre separati e non siano collegati in nessun punto o non possano essere collegati per un guasto.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità troppo elevata
  temperature al di fuori del Campo consentito
  esposizione diretta ai raggi solari
• polvere o gas inflammabili, vapori o solventi
  forti vibrazioni
  forti campi magneti, ad esempio in prossimità di macchine o altoparlanti
• la videocamera non deve essere rivolta verso il sole, in quanto ciò può provocare la distruzione del sensore
• la videocamera non deve essere installata su superfici instabili

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione quando lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

#

1. Utilizzo conforme 58
2. Dotazione 58
3. Caratteristica e funzioni 58
4. Descrizione del prodotto 58

4.1. Panorama. 58
4.2. Descrizione della videocamera 59

1. Installazione 59

5.1. Abbinamento delle videocamere al ricevitore 59
5.2. Montaggio della telecamera 60

1. Manutenzione e pulizia 61

6.1.Manutenzione 61
6.2.Pulizia 61

1. Smaltimento 61
2. Dati tecnici 62

1. Utilizzo conforme

Questa videocamera radio a infrarossi esterna a 2,4 GHz è un accessorio opzionale per il monitor-radio LCD da 7^ (TVAC16000A/B / TVAC16001A). Avete la possibilità di collegare fino a 4 videocamere di quello tipo con il monitor. Con Questa videocamera esterna a infrarossi a 2,4 GHz potete trasmettere via radio videosegnavi al monitor-radioenza problemi.

La trasmissione via radio del segnale rappresenta un vantageg in tutte le situazioni in cui non è possibile posare cavi: la videocamera trasmette il segnale video al monitor alla fili. Grazie alla conversione in segnali digitali è possibile evitare disturbi e interferenze.

Una descrizione approfondita del funzionamento è riportata al capitolo "3. Caratteristiche e funzioni".

2. Dotazione

Videocamera radio esterna a infrarossi a 2,4 GHz, supporto per videocamera e materiale per il montaggio inclusi

Alimentatore con adattatore EU, AU e UK 5 V DC/1A

3. Caratteristiche e funzioni

• Videocamera esterna compatta IP 66 con funzione di visione notturna a infrarossi
• Trasmettitore digitale integrato da 2,4 GHz per la trasmissione wireless codificata di dati video
• Videocamera esterna via radio digitale a infrarossi per l'integrazione nel monitor-radio TVAC16000A/B / TVAC16001A
  Risoluzione 640× 480 pixel, obiettivo fisso da 3,6 mm

4. Descrizione del prodotto

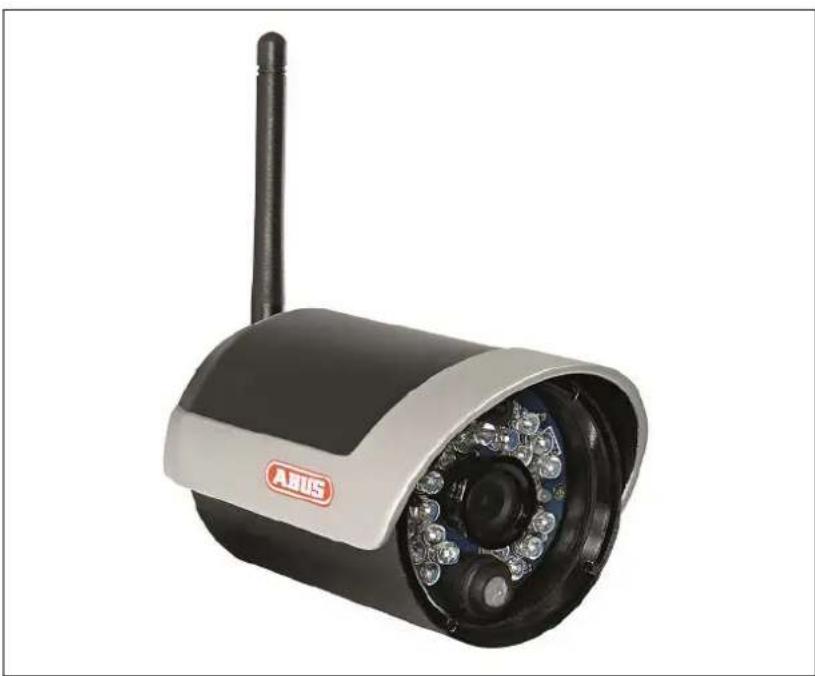

4.1. Panorama

Codice articolo	TVAC16010A/B
Risoluzione	640 x 480 pixel
IR	✓
Filtro orientabile IR (ICR)	✓
Tensione di servizio	5 V DC

4.2. Descrizione della videocamera

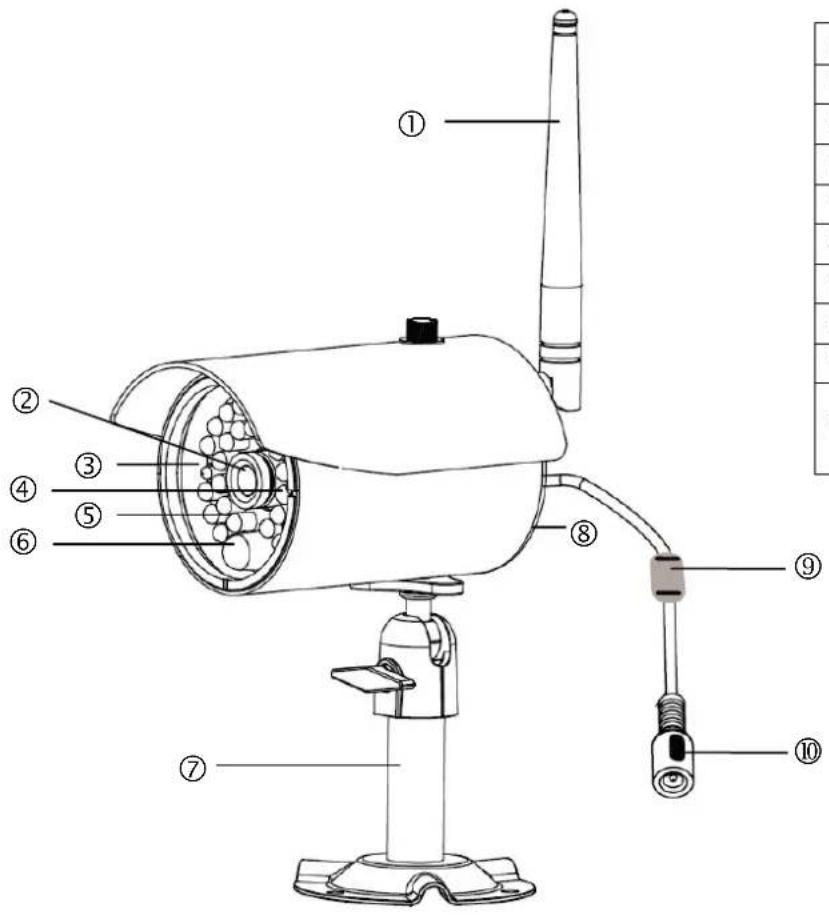

①	Antenna
②	Obiettivo fisso
③	LED Power
④	LED Link
⑤	LED a infrarossi
⑥	Fotosensore
⑦	Supporto della videocamera
⑧	Microfono
⑨	Tasto Pairing (abbinamento)
⑩	Collegamento alimentazione di tensione 5 V DC/1A

5. Installazione

5.1. Abbinamento delle videocamere al ricevitatore

Per abbinare una videocamera a un ricevitore, procedere come segue:

1. Collegare gli alimentatori alle videocamere e al monitor.
2. Selezionare la videocamera desiderata nel menu del monitor "Impostazioni videocamera" > "Abbinamento". Ilsystema avvia unconto alla rovescia di 60 secondi.
3. Durante i 60 secondi, premere il tasto PAIRING (abbinamento) sul cavo della videocamera, finché il LED LINK verde,ippo sulla parte anteriore della videocamera, inizia a lampeggiare.
4. Se il collegamento è riuscito, il LED LINK della videocamera è costamente acceso.

Attenzione:

Considerare che il collegamento può durare fino a 60 secondi.

5.2. Montaggio della telecamera

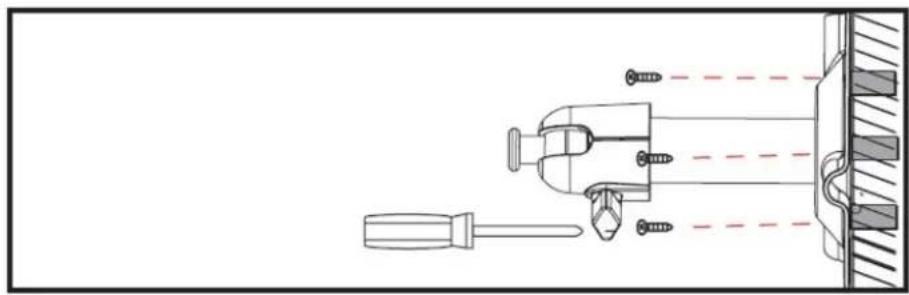

Con l'ausilio del supporto della videocamera scegliere un punto adatto all'installazione. Contrassegnare ora la posizione dei fori sul fondo e realizzare i fori. Inserire prima i tasselli in dotazione e quando fissare ora il supporto con le viti.

Attenzione: Prima di procedere all'installazione assicurarsi che la trasmissione radio copra il luogo in cui si desidera eseguire l'installazione.

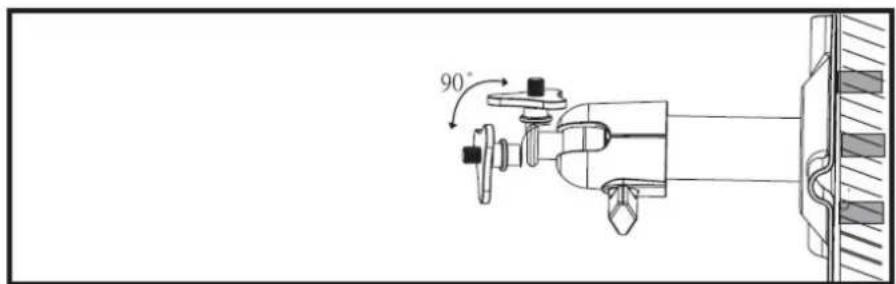

Per scegliere la posizione desiderata è possibile orientare il supporto di 90^ . Allentare prima la vite laterale e quando regolare l'angolo di osservazione desiderato. In seguito fissare la vite per fissare la posizione desiderata.

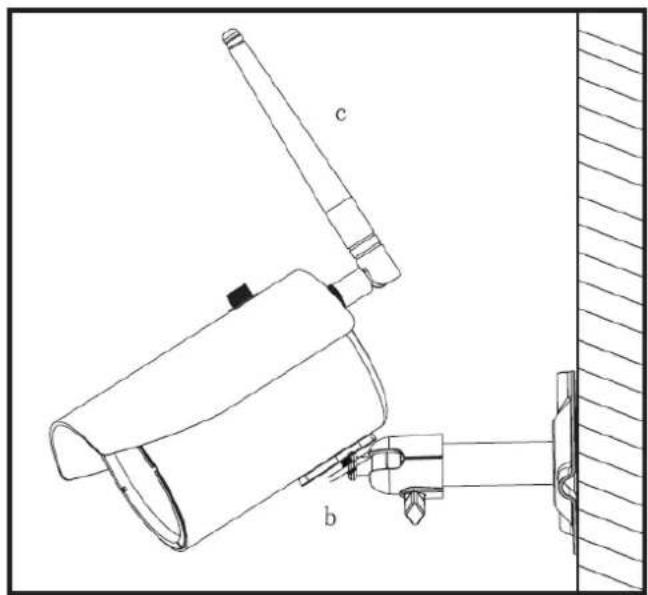

In seguito avvitare la videocamera al supporto e collegare l'alimentatore alla videocamera.

6. Manutenzione e pulizia

6.1. Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamo.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere什么意思 fuori servizio e assicurato contro un esercizio accidentale.

Si delve presumere che non sia più possible un esercizio sicuro quando

• l'apparecchio presente danni evidenti,
• l'apparecchio non funziona piu.

Fare attenuation a quanto segue:

Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente; non aprirlo mai.

6.2. Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere lo sporco più ostinato il panno può essere leggermente inumidito con acqua tiepida.

Fare attenuation a non far penetrare liquidi all'interno dell'apparecchio.

Non utilizzato detergenti chimici, in quanto la superficie dell'alloggiamento potrebbe danneggiarsi (solorimento).

7. Smaltimento

Attenzione: La direttiva europea 2011/65/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significica che, ai fini della tutela ambientale, l'apparecchio deve essere smaltito al termine della sua vita utile conformmente alle prescrizioni di legge in vigore e separamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposzioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni riguardo alla raccolta (anche per i Paesi extracomunitari) rivolgersi alle proprie autorità aminatorive. La raccolta separata e il riciclaggio aiutano a preservese le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

8. Dati tecnici

Codice tipo	TVAC16010A/B
Frequenza	2,4 GHz
Modulazione	GFSK
Potenza di trasmissione	15 +/- 2 dBm
Sensibilità	-80 dBm
Sensore di immagini	1/4" CMOS
Risoluzione	640 x 480 pixel (VGA)
Numero LED a infrarossi	25 LED a infrarossi
Obiettivo	3,6 mm
Angolo di osservazione	60° (O) / 43° (V)
Portata funzione di visione notturna	Ca. 5–8 m
Filtro infrarossi orientabile	Sì
Grado di protezione IP	IP 66
Portata radio	Ca. 100 m (visuale libera)*
Alimentazione di tensione	5 V DC/1 A
Currente assorbita	Max 550 mA
Temperatura di esercizio	-10 °C–50 °C
Dimensioni (P x L x A)	150 x 74 x 68 (senza antenna e supporto)
Peso	390 g

• La portata dipende dalle condizioni ambientali (quali antennne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti, pareti ecc.). In condizioni sfavorevoli la portata può essere minore!

TVAC16010A/B
