BEDIENUNGSANLEITUNG TVAC16010B ABUS

Wichtige Hinweise und FAQs zu diesen Produkt und weiteren Produktten finden Sie auf der Internetseite www.abus.com/Sicherheit-selbst-installiert

Version 1.4

CE

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Hiermit erklart ABUS Security-Center, dass der Funkanlageotyp TVAC16010A/B der RED-Richtlinie 2014/53/EU entspricht. Das Gerät erfüllt zug dem Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: www.abus.com/product/TVAC16010A

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb saferzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

These Bedienungsanleitung wurde mit groBter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenaugkeiten auffallen, so teilen Sie uns dieseitte schriftlich unter der auf der Rückseite des Handbuchs angegebener Adresse mit Die ABUS Security-Center GmbH ubernimmt keinerlei Haftung fur technische und typographische Fehler und behalt sich das Recht vor, jederzeit ohne vorherige Ankundigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht fur direkte und indirekte Folgeschaden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz thesees Produkts entstehen. Es wird keinerlei Garantie fur den Inhalt thesees Dokuments übernommen.

Symbolerklarung

1	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
2	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
3	Dieses Symbol ist zu finden, wenn Ohnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursicht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.
Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

100-240 VAC Wechselsspannung, 50 - 60Hz (über Steckernetzteil an 5 VDC)

Betreiben Sie diesen Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene

Netzspannung liefert. Falls Sie nicht sicheren sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der

Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführten.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlangerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Flüssigkeiten

Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

Das Gerät ist damit vom Netz zu trennen.

1. Zubehor

Schlieben Sie nur ausdrucklich davon vorgesehene Geräte an. Andernfalls kann es zu

Gefahrensituationen oder Schäden am Gerätkommen.

1. Aufstellungssort

Dieses Gerat ist sowohl für den Betrieb im geschützten Außenbereich und für den Innenbereich

vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des

Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser

Bedienungsanleitung.

Platzieren Sie das Gerät nicht in direkter Höhe von Heizungen, Öfen, anderen Wärmequellen oder unter

direkter Sonneneinstrahlung.

Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen

Umgebungstemperaturbereich -10^ - 50^

1. Funkübertragung

Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelterinflüssen. Die örtlichen Gegebenheiten am Montagort können die Reichweite negativ beeinflussen. Deshalb kann bei freiher Sichte zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in Gebäuden jedoch deutlich weniger.

Folgende Umwelteinfüsse beinträchtigen sowohl die Reichweite als auch die Bildrate: Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher oder benachbarter Funk-Frequency.

Warningen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Wenn Sie das Gerät vom Netz trennen,ziehen Sie nicht am Netzkabel,sondern fassen Sieden Stecker an.

4. Achten Sie darauf, dass das Netzkabel so welt wie möglich von Heizgeräten entfernt ist, um zuverhinden, dass die Kunststoffummantelung schmilzt.
   Das Netzgerät der Außenkamera muss vor Feuchtigkeit und Nasse geschützt werden.

5. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommt:

6. Öffnen Sie niemals das Gehäuse oder das Netzteil.

7. Stecken Sie keine metallischen oder feuergeführlichen Gegenstände in das Geräteinnere.
8. Um Beschädigungen durch Überspannungen (z. B. Gewitter) zu vermeiden, verwenden Sieitte einen Überspannungsschutz.

3.itte trennen Sie defekte Gerate sofort vom Stromnetz und informieren ihren Fachhanderl.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäß und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

Nasse oder zu hohe Luftfeuchtigkeit
- Temperaturen auBerhalb des zulassigen Bereichs
- Direkte Sonneneinstrahlung
Staub oder brennbare Gase, Dampfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Laufsprechem.
Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors führen.
Die Kameraarf nicht auf unbestandigen Flächeninstalliert werden.

Auspacken

Während Sie das Gerät auspacken, handhaben sie theses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prufen Sie zunachst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie these mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäß Verwendung 8
2. Lieferumfang 8
3. Merkmale und Funktionen 8
4. Gerätebeschreibung 8

4.1. Uberblick 8
4.2. Beschreibung der Kamera 9

1. Installation 9

5.1. Paarung der Kameras und des Monitors 9
5.2. Kameramontage 10

1. Wartung und Reinigung 11

6.1.Wartung 11
6.2. Reinigung 11

1. Entsorgung 11
2. Technische Daten 12

1. Bestimmungsgemäß Verwendung

These IR Funk-Außenkamera 2,4 GHz ist ein optionales Zubehör für den 7" Funkmonitor (TVAC16000A/B / TVAC16001A). Sie haben die Möglichkeit bis zu 4 Kameras mit dem Monitor zu verbinden. Mit dieser 2,4 GHz IR Funk-Außenkamera können Sie problemlos Videosignale per Funk an den Funk-Monitor übertragen.

Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist: die Kamera übertragt das Videosignal drahtlos an den Monitor. Aufgrund der Umwandlung in digitale Signale können somit Störungen und Interferenzen vermieden werden.

Eine ausfuhrliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen".

2. Lieferumfang

IR Funk-Außenkamera 2,4 GHz inkl. Kamerahalterung & Montagematerial

Netzteil inkl. EU-, AU- und UK-Adapter 5 VDC / 1A

3. Merkmale und Funktionen

Kompakte IP66 AuBenkamera mit Infrarot Nachtsichtfunktion
Integrierter digitaler 2,4 GHz Sender zur verschlüsselten kabellosen Übertragung von Videodaten
- IR-Digitalfunk-Außenkamera für die Integration in TVAC16000A/B / TVAC16001A Funkmonitor
- 640 × 480 Pixel Auflösung, 3.6 mm Fixobjektiv

4. Gerätebeschreibung

4.1. Überblick

Artikelnummer	TVAC16010A/B
Auflösung	640 x 480 Pixel
IR	✓
IR-Schwenkfilter (ICR)	✓
Betriebsspannung	5VDC

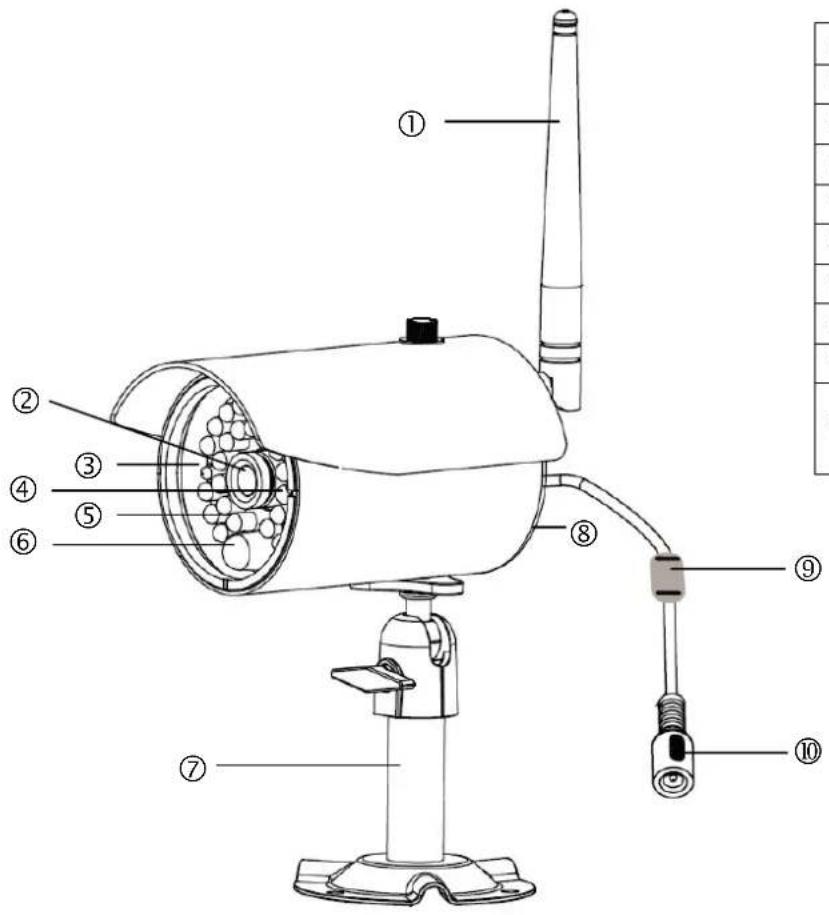

4.2. Beschreibung der Kamera

①	Antenne
②	Fix-Objektiv
③	Power LED
④	Link LED
⑤	IR-LED
⑥	Lichtsensor
⑦	Kamerahalterung
⑧	Mikrophon
⑨	Pairing-Taste
⑩	AnschlussSpannungsversorgung5 VDC / 1A

5. Installation

5.1. Paarung der Kameras und des Monitors

Um eine Kamera mit dem Monitor zu paaren gehen Sie wie folgt vor:

1. SchlieBen Sie an den Kameras und dem Monitor die Netzteile an.
2. Wahlen Sie im Menu des Monitors „Kameraeinstellungen“ > „Paarung“ die gewünschte Kamera. Das System zählt von 60 Sekunden abwärts.
3. Drücken Sie während der 60 Sekunden die PAIRING-Taste am Kabel der Kamera, bis die grüne LINK-LED an der Vorderseite der Kamera zu blinken anfängt.
4. Bei erfolglicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft.

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

5.2. Kameramontage

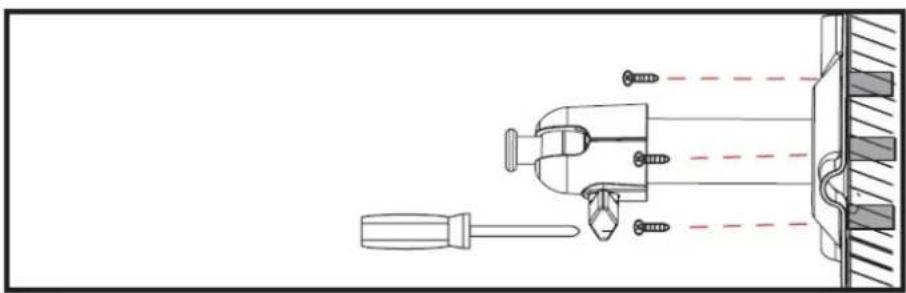

Wahlen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslocher auf dem Untergrund und Bohren Sie diese vor. Setzen Sie zunachst die mitgelieferten Düb ein und befestigen sie mit den Schrauben nun die Halterung.

Achtung: Bevor Sie mit der Installation beginnen, vergewissem Sie sich, dass die Reichweite der Funk-Übertragung am Ort der gewünschten Installation verfügbar ist.

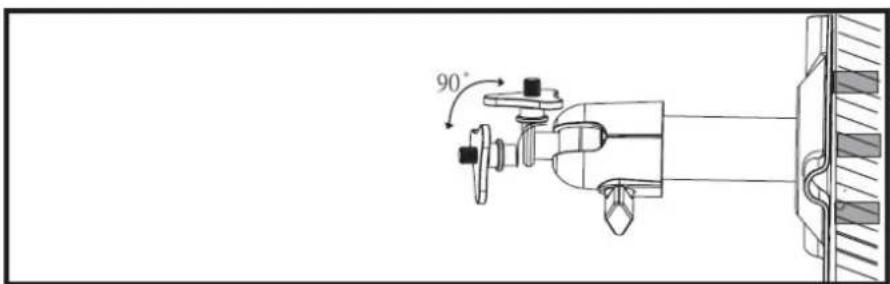

Sie haben die Möglichkeit die Halterung um 90^ zu schwenken um eine gewünschte Position auszuwahlen. Lockern Sie zunachst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

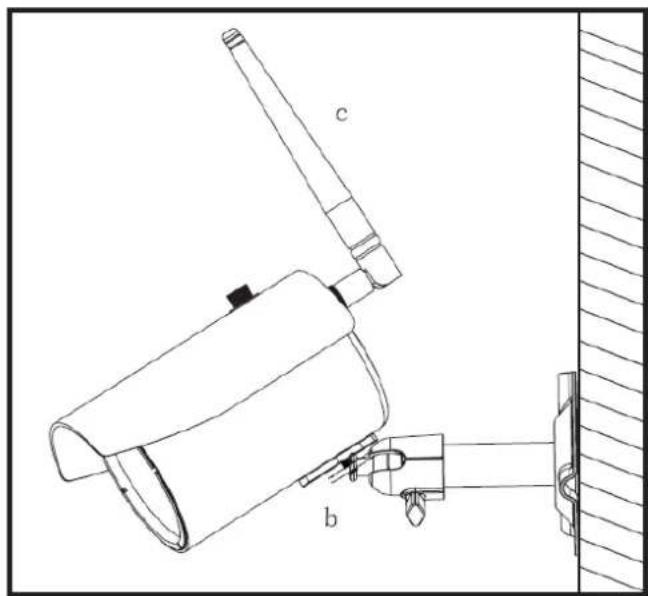

Schrauben sie im Anschluss die Kamera auf den Halter auf verbinden Sie das Netzteil mit der Kamera.

6. Wartung und Reinigung

6.1. Wartung

Überprüfen Sie regelmäßige technische Sicherheit des Produkts, z.B. Beschäftigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

das Gerät sichtbare Beschädigungen aufweist,
das Gerät nicht mehr Funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

6.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuchleitung mit lauwarmem Wasser angefeucht werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch konnte die Oberfläche des Gehäuses (Verfarbungen).

7. Entsorgung

Achtung: Die EU-Richtlinie 2011/65/EU regelt die ordnungsgemäß Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihr dem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

8. Technische Daten

Typennummer	TVAC16010A/B
Frequenz	2,4 GHz
Modulation	GFSK
Sendeleistung	15 +/- 2 dBm
Sensibilität	-80 dBm
Bildaufnehmer	1/4" CMOS
Auflösung	640 x 480 Pixel (VGA)
Anzahl IR LEDs	25 IR LEDs
Objektiv	3,6 mm
Blickwinkel	60° (H) / 43° (V)
Reichweite Nachtsichtfunktion	Ca. 5 - 8 m
IR-Schwenkfilter	Ja
IP Schutzgrad	IP66
Funkreichweite	Ca. 100m (freie Sichte)*
Spanningsversorgung	5V DC / 1A
Stromaufnahme	Max. 550 mA
Betriebstemperatur	-10°C - 50°C
Abmessungen (L x B x H)	150 x 74 x 68 (ohne Antenne und Halterung)
Gewicht	390 g

• Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.). Unter umgütstigen Bedingungen können auch nur gingere Reichweiten erreicht werden!

TVAC16010A/B

User guide

8. Technische gegevens

wwwabus.com/Sicherheit-selbst-installiert

Version 1.4

CE

These Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.
