GEBRUIKSAANWIJZING TDM1026 Ferm

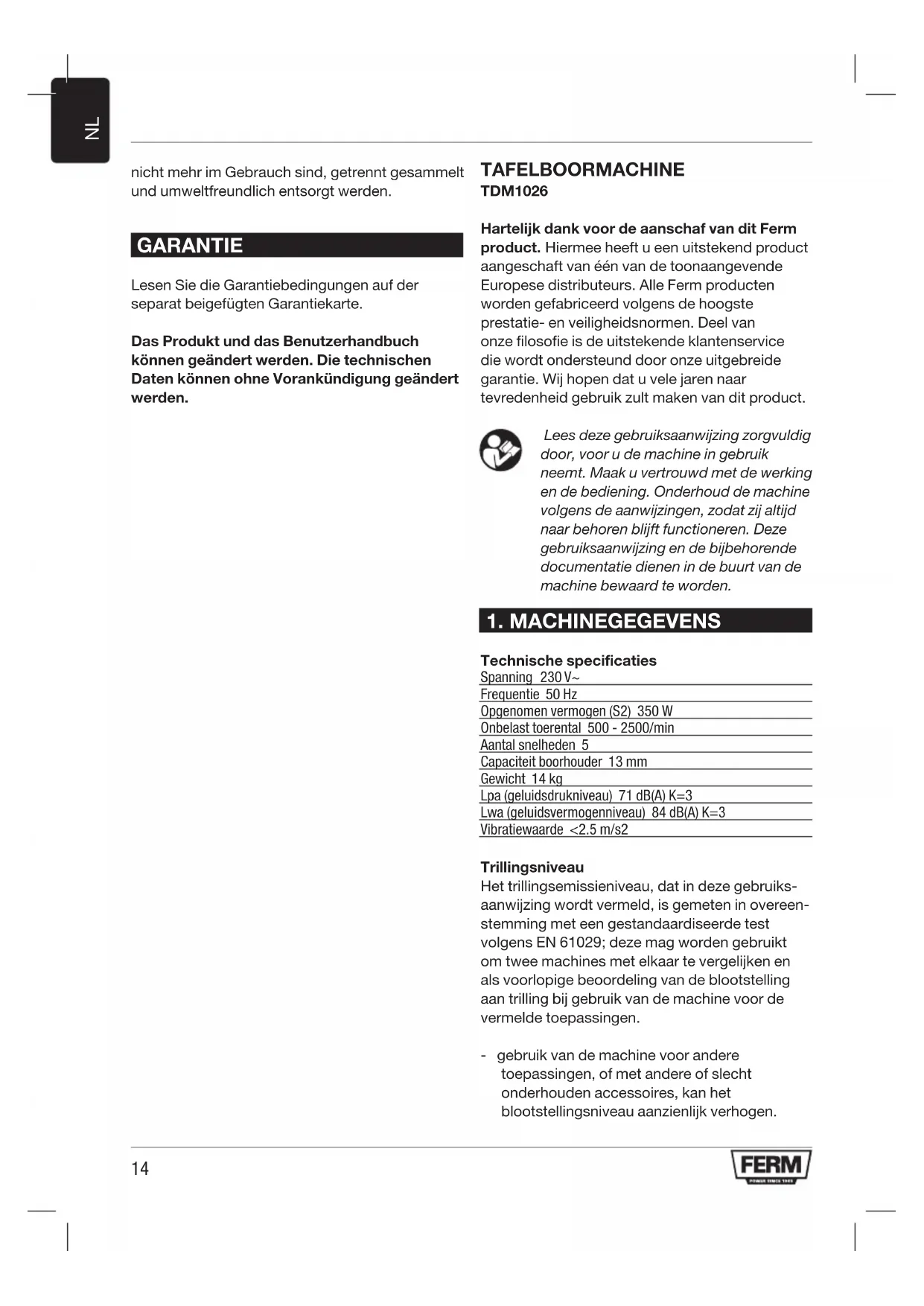

nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. GARANTIE Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte. Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. TAFELBOORMACHINE TDM1026 Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product. Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden.

Technische specificaties Spanning 230 V~ Frequentie 50 Hz Opgenomen vermogen (S2) 350 W Onbelast toerental 500 - 2500/min Aantal snelheden 5 Capaciteit boorhouder 13 mm Gewicht 14 kg Lpa (geluidsdrukniveau) 71 dB(A) K=3 Lwa (geluidsvermogenniveau) 84 dB(A) K=3 Vibratiewaarde <2.5 m/s2 Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeen- stemming met een gestandaardiseerde test volgens EN 61029; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen. - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.15

- wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. Beschrijving De nummers in de tekst verwijzen naar de illustraties op pagina 2-4.

1. Aan/Uit-schakelaar

7. Noodstopschakelaar

8. Bevestigingsschroef

15. Onderste v-riem deksel

Controleer eerst of de levering niet door het transport beschadigd is en of alle onderdelen aanwezig zijn.

2. VEILIGHEIDSVOORSCHRIFTEN

Uitleg van de symbolen In deze gebruiksaanwijzing worden de volgende pictogrammen gebruikt: Gevaar voor lichamelijk letsel of materiële schade wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schok. Verwijder onmiddellijk de stekker uit het stopcontact bij beschadiging van het snoer en tijdens onderhouds- werkzaamheden. Draag oog- en gehoorbescherming. Houd omstanders op afstand. Tijdens het gebruik dienen de volgende punten in acht te worden genomen:

• Geen mechanische of elektrische beschermings voorzieningen verwijderen.

• Controleer of alle beschermingsvoorzieningen op hun plaats zijn en correct zijn bevestigd.

• Bij het boren een veiligheidsbril dragen.

• Bij lang haar beslist haarbescherming dragen (haarnetje of muts). Lang haar blijft gemak- kelijk aan draaiende onderdelen hangen.

• Nauwe kleding dragen; knopen aan de mouwen sluiten.

• Houd geen werkstukken bij het boren in de hand. Gebruik altijd een machineklem of een ander spangereedschap.

• Beveilig werkstukken en spangereedschappen op de tafel tegen meeslepen. Bevestig ze of zelf met schroeven of klem ze in een op de tafel vastgeschroefde machineklem.

• Controleer of de boorhouder goed spant.

• Controleer of de kabeldoorvoeren in orde zijn.

• Gebruik voor het verwijderen van boorspaanders uitsluitend handvegers, kwasten, rubberwissers, spaanhaken of overeenkomstige hulpmiddelen.

• Verricht geen schoonmaak- of smeerwerkzaamheden aan machines die in bedrijf zijn.

• Houd V-snaren altijd afgedekt (zodat de handen er niet in kunnen komen).

• Draai de tandkransboorhouder alleen met de sleutel aan.

• Laat de sleutel van de boorhouder nooit in de boorhouder zitten! Controleer voor het inschakelen van de machine of de sleutel daadwerkelijk is verwijderd!

• Gebruik geen boren die aan de schacht zijn beschadigd.16

• De boormachine is niet geschikt voor freeswerkzaamheden!

• Als het netsnoer is beschadigd, mag dat uitsluitend worden vervangen door een gelijkwaardig netsnoer. Het apparaat onmiddellijk uitzetten bij:

• Rook of stank van verschroeide isolatie. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheids- voorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. De machine is voorzien van een nulspanningsschakelaar. Na het wegvallen van de spanning begint de machine uit veiligheidsoverwegingen niet meer automatisch te lopen. De machine moet opnieuw worden ingeschakeld. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verleng- snoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

• Zet de voetplaat (13) op de juiste plaats.

• Bevestig de kolom (11) met de bijgevoegde bouten 12) op de voetplaat .

• Schuif nu de boortafelhouder (10) met de boortafel over de kolom. Met de klemhendel (6) wordt de boortafel in de gewenste positie vastgezet.

• Nu kunt u de machinebehuizing (7) monteren en met de borgpennen (8) borgen.

• Monteer de boorhouder bescherming op de as (21) en draai de schroeven vast.

• Reinig het conische gat in de boorhouder (9) en de as met een schone doek. Zorg ervoor dat er geen vuil aan het oppervlak plakt.

• Druk de boorhouder (9) met kracht in de as (21), zover als het kan.

• Monteer de doorzichtige boorhouder bescherming (3) op de boorhouder (9) en bevestig deze met de schroeven.

• Omdat de booras in de fabriek is gesmeerd, raden wij aan dat u de machine voor gebruik eerst 15 minuten op de laagste stand laat warmdraaien. Voordat u de boorhouder in de as duwt, moet u controleren dat er geen smeermiddel op de binnenkant van de boorhouder en de buitenkant van de as zit! Opstellen van de tafelboormachine Voor ingebruikname dient de boormachine op een vaste ondergrond te worden gemonteerd. De voetplaat (13) is daarom voorzien van boorgaten. Op die plaats kan de voetplaat door middel van schroeven aan de ondergrond worden gemonteerd. Als er op een houten plaat wordt bevestigd, dienen op de tegenoverliggende zijde voldoende grote sluitringen te worden gebruikt, zodat de moeren niet in het hout worden gedrukt en de machine los kan raken. De bevestigingsschroeven mogen zover worden vastgedraaid, dat de voetplaat niet wordt gespannen of vervormd. Bij een te grote spanning bestaat het risico van een breuk.17

Toerentallen van de boorspindel Fig. C De verschillende toerentallen van de boorspindel kunnen via het omzetten van de V-snaar in de snaaraandrijving (15) worden ingesteld. Vooraf dient de machine uitgeschakeld te worden en de stekker uit het stopcontact worden gehaald. Het omzetten van de V-snaar gaat als volgt:

• Haal voor het openen van de beschermkap (14) de stekker uit het stopcontact!

• De knop (18) losdraaien en de motor in de richting van de machinekop schuiven, waarop de V-snaar losraakt.

• De V-snaar volgens de tabel aan de binnenzijde van het V-snaardeksel omzetten.

• De V-snaar opnieuw spannen, door de motorplaat (17) naar achteren te drukken. Vervolgens wordt de spaninrichting met de vastzetknop (18) vastgeklemd.

• Sluit de beschermkap van de V-snaar en steek de stekker in het stopcontact. De machine is wederom klaar voor gebruik. Houd het deksel van de behuizing van de V-snaar tijdens gebruik gesloten. Fig. C & D Als u de V-snaar heeft omgelegd, dient u deze via de motorplaat (17) met de vastzetknop (18) weer te spannen. De spanning is juist, wanneer de V-snaar zich ca. 1 cm in laat drukken. De motorpoelie moet horizontaal worden uitgelijnd, zodat voortijdige slijtage en het losraken van de V-snaar wordt voorkomen. Hiertoe kan de motorpoelie (15) aan de motor na het losmaken van de inbusbout langs de motoras worden verschoven. Spindel snelheden Fig. E Positie van V-snaar Toeren/min

De toerentallen van de boorspindel en de V-snaarcombinaties kunnen uit de afbeelding en de tabel worden afgelezen. Test de V-snaarspanning voordat u de machine aan het elektriciteitsnet aansluit.

4. BEDIENING, AANWIJZINGEN

EN TIPS Diepteaanslag Fig. A-1 De boorspindel is voorzien van een diepteaanslag (2). Met de moer kan deze worden ingesteld. Op de schaalverdeling kan de boordiepte worden afgelezen. Inklemmen van de boor Fig. F In de boorkop van de tafelboormachine kunnen boren en andere gereedschappen met cilindrische schacht worden geklemd. Het draaimoment wordt via de spankracht van de drie klembekken op de boor overgedragen. De boor dient - om wegglippen te voorkomen - met behulp van de tandkranssleutel vast te worden geklemd. Bij het wegglippen van de boor in de boorhouder ontstaat aan de boorschacht een lichte braam, die een centrisch klemmen onmogelijk maakt. Een op die wijze ontstane braam moet in ieder geval door te slijpen worden verwijderd. Inklemmen van het werkstuk Fig. G De boortafel en de voetplaat van de tafelboormachine zijn voorzien van groeven ter bevestiging van spangereedschappen. Klem het werkstuk altijd in de machineklem of andere spangereedschappen vast. U voorkomt daardoor ongevallen en verhoogt zelfs de boorprecisie, omdat het werkstuk niet „slaat“. Tafelverstelling De boortafel is aan de boorkolom bevestigd en kan na het losmaken van de vastzethendel (6) in hoogte worden versteld. Stel de tafel dusdanig in, dat er tussen de bovenkant van het werkstuk en de punt van de boor voldoende afstand over blijft. De tafel kunt u ook zijwaarts zwenken, wanneer u een werkstuk direct op de voetplaat wilt klemmen. Fig. I Voor schuine boringen en bij schuin onder- steunings vlak van het werkstuk kan de tafel18

worden gezwenkt. Draai daarvoor de zeskant- schroef (20) aan het draaipunt van de tafel los en verwijder de centrering. Zwenk de tafel in de gewenste positie. Schroef vervolgens met een steeksleutel de zeskantschroef (20) weer goed vast. Toerental, draaisnelheid, toevoer De toevoer - de aanzetbeweging van de boor - geschiedt met de hand aan de 3-armige boorhefboom. De draaisnelheid wordt door het toerental van de boorspindel en door de diameter van de boor bepaald. De juiste keuze van de toevoer en het toerental van de boorspindel zijn voor de levensduur van de boor doorslaggevend. Als basisregel geldt: bij een grotere diameter van de boor moet het toerental lager worden gesteld; hoe groter de stevigheid van het werkstuk is, deste groter moet ook de snijdruk zijn. Opdat de boor daarbij niet overmatig wordt verhit, moeten gelijktijdig de toevoer en de draaisnelheid worden verlaagd. Bovendien dient de boor met boorolie te worden gekoeld. Bij dunne platen moeten vrij grote boringen voorzichtig met geringe toevoer en geringe snijdruk worden uitgevoerd, opdat de boor niet „hakt“ en de boring op maat blijft. Bij diepe boringen (groter dan 2x de diameter van de boor) is de spaanafvoer moeilijker en de verhitting van de boor groter. Verlaag ook dan de toevoer en het toerental en zorg door regelmatig terugtrekken van de boor voor een betere spaanafvoer. Bij boringen met een grotere diameter dan 8 mm moet worden voorgeboord, opdat een voortijdige slijtage van de boor - hoofdsnijkant vermeden wordt en de boorpunt niet te zwaar wordt belast.

Zorg dat de machine niet onder spanning staat wanneer onderhouds- werkzaamheden aan het mechaniek worden uitgevoerd. Deze machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine. Reinigen Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplos- middelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Smering Alle lagers van de boormachine werden in de fabriek van smering voorzien. Verdere smering is niet noodzakelijk. Smeer van tijd tot tijd de tandwielen en tandstangen, het tafelhefmechanisme, de spindel en de tandstangentanden van de holle as. Open de riemafdekking en sproei een klein beetje olie op de spindelas. Er mag geen olie op de riem terecht komen! Storingen Wanneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden. MILIEU Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden19
