TDM1026 - Vŕtačka Ferm - Bezplatný návod na obsluhu

Typ produktu	Stĺpová vŕtačka
Značka	Ferm
Model	TDM1026
Napätie	230 V~
Frekvencia	50 Hz
Výkon (S2)	350 W
Voľnobežné otáčky	500 - 2500 /min
Počet rýchlostí	5
Kapacita skľučovadla	13 mm
Hmotnosť	14 kg
Hladina akustického tlaku	71 dB(A) (K=3)
Hladina akustického výkonu	84 dB(A) (K=3)
Vibrácie	<2.5 m/s²
Napájanie	Elektrické, sieťové
Hlavné funkcie	Vŕtanie, nastavenie hĺbky, núdzové zastavenie, otočný stôl
Údržba	Pravidelné čistenie vlhkou handričkou; občasné mazanie ozubených tyčí a vretena
Bezpečnosť	Povinné ochranné okuliare, kryt skľučovadla, vypínač núdzového zastavenia, automatické zastavenie pri výpadku
Náhradné diely	Dostupné cez schému na konci návodu; kontaktujte servisné stredisko
Záruka	Priložený záručný list

Často kladené otázky - TDM1026 Ferm

Ako zmeniť rýchlosť otáčania?

Odpojte stroj. Otvorte kryt remeňa, odskrutkujte upevňovacie tlačidlo, zatlačte motor, aby ste uvoľnili remeň. Presuňte remeň na kladkách podľa diagramu (5 polôh: od 500 do 2500 ot/min). Znova napnite remeň zatlačením motora dozadu a potom ho zablokujte. Zatvorte kryt pred opätovným pripojením.

Ako nastaviť doraz hĺbky?

Pomocou matice na vretene (ref. 2) nastavte hĺbku vŕtania. Hodnota sa odčíta na stupnici. To umožňuje obmedziť zdvih vrtáka.

Ako upevniť obrobok?

Vždy používajte zverák alebo upínací nástroj. Stôl a základňa sú drážkované na upevnenie nástrojov. Nikdy nedržte obrobok rukou počas vŕtania.

Aká pravidelná údržba je potrebná?

Čistite kryt vlhkou handričkou (bez rozpúšťadiel). Občas namažte ozubené tyče, pastorky, vreteno a drážky olejom, vyhýbajúc sa remeňu.

Aké bezpečnostné opatrenia mám prijať?

Noste ochranné okuliare a ochranu vlasov. Noste priliehavý odev. Používajte kryt skľučovadla. Skontrolujte, či je vrták dobre utiahnutý. Nikdy nenechávajte kľúč skľučovadla na mieste. V prípade potreby použite núdzové zastavenie.

Môžem použiť stĺpovú vŕtačku na frézovanie?

Nie, stĺpová vŕtačka nie je určená na frézovanie. Je určená výhradne na vŕtanie.

Ako vymeniť remeň?

Odpojte stroj. Otvorte kryt, odskrutkujte upevňovacie tlačidlo, zatlačte motor, aby ste uvoľnili remeň. V prípade potreby vymeňte remeň, potom znova napnite a zablokujte. Napnutie je správne, ak sa remeň prepruží približne o 1 cm.

Čo robiť v prípade poruchy?

Okamžite zastavte zariadenie. Kontaktujte servisné stredisko uvedené na záručnom liste. Pre objednanie potrebných dielov si pozrite schému náhradných dielov na konci návodu.

Aké vrtáky môžem použiť?

Používajte vrtáky s valcovým stopkom s maximálnym priemerom 13 mm (kapacita skľučovadla). Nepoužívajte vrtáky s poškodeným stopkom. Pre priemery nad 8 mm vykonajte predvŕtanie.

Ako čistiť stroj?

Použite mäkkú handričku navlhčenú mydlovou vodou. Nepoužívajte rozpúšťadlá (benzín, alkohol, amoniak), pretože poškodzujú plastové časti. Uistite sa, že vetracie štrbiny sú bez prachu.

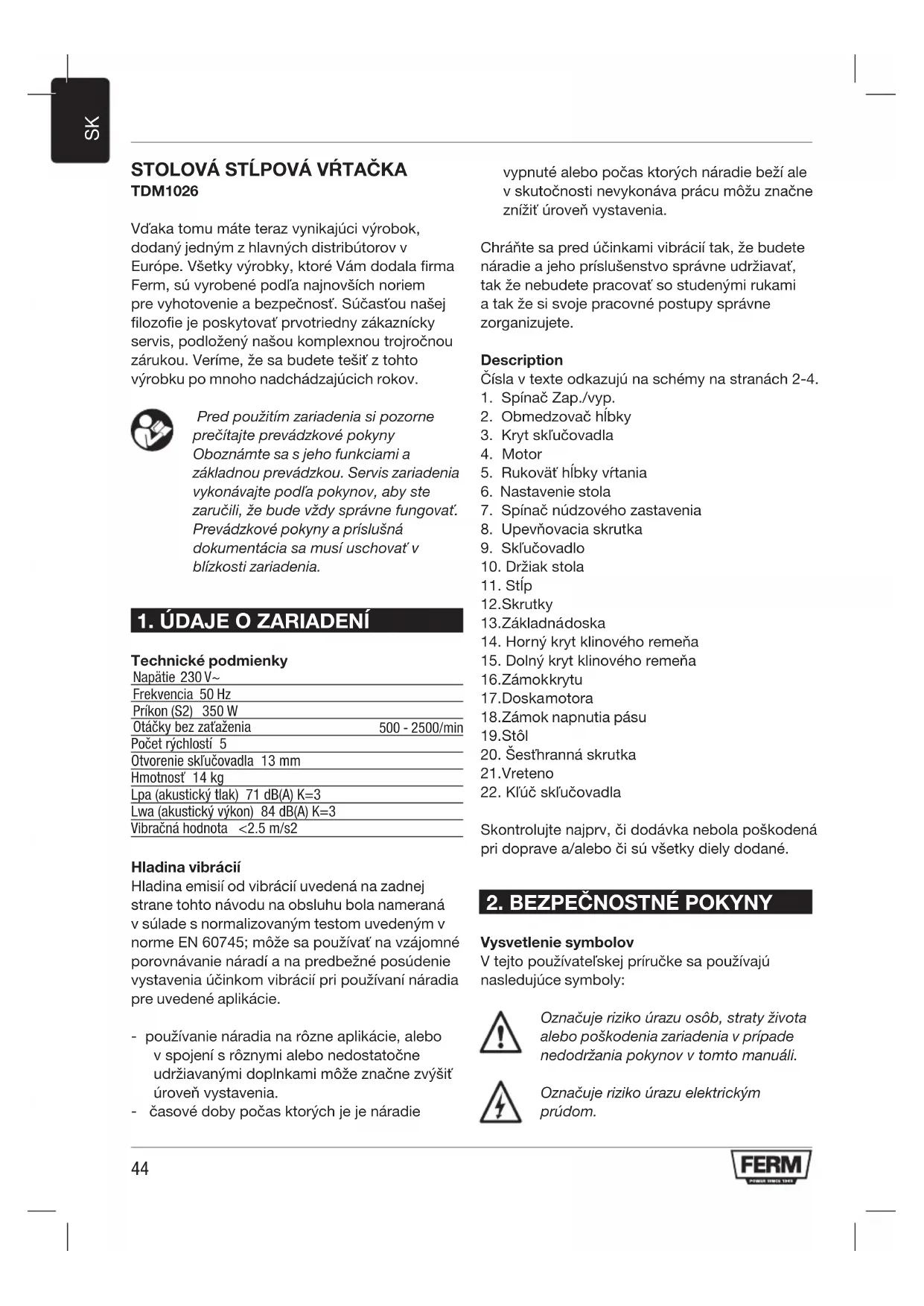

NÁVOD NA OBSLUHU TDM1026 Ferm

Vd'aka tomu máte teraz vynikajúci výrobok, dodaný jedným z hlavných distribútorov v Európe. Všetky výrobky, ktoré Vám dodala firma Ferm, sú vyrobené podľa najnovších noriem pre vyhotovenie a bezpečnosť. Súčasťou našej filozofie je poskytovať prvotriedny zákaznícky servis, podložený našou komplexnou trojročnou zárukou. Veríme, že sa budete tešiť z tohto výrobku po mnoho nadchádzajúcich rokov.

Pred použitím zariadenia si pozorne prečítajte prevádzkové pokyny Oboznámte sa s jeho funkciami a základnou prevádzkou. Servis zariadenia vykonávajte podľa pokynov, aby ste zaručili, že bude vždy správne fungovať. Prevádzkové pokyny a príslušná dokumentácia sa musí uschovať v blízkosti zariadenia.

1. ÚDAJE O ZARIADENÍ

Technické podmienky

Napätie 230 V~
Frekvencia 50 Hz
Príkon (S2) 350 W
Otáčky bez zaťaženia	500 - 2500/min
Počet rýchlostí 5
Otvorenie skľučovadla 13 mm
Hmotnosť 14 kg
Lpa (akustický tlak) 71 dB(A) K=3
Lwa (akustický výkon) 84 dB(A) K=3
Vibračná hodnota <2.5 m/s2

Hladina vibrácií

Hladina emisií od vibrácií uvedená na zadnej strane tohto návodu na obsluhu bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie.

• používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit úroveň vystavenia.
• časové doby počas ktorých je je náradie

vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit úroveň vystavenia.

Chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete.

Description

1. Spínač Zap./vyp.
2. Obmedzovač híbky
3. Kryt skl'učovadla
4. Motor
5. Rukovät híbky vítania
6. Nastavenie stola
7. Spínač núdzového zastavenia

8. Upevňovacia skrutka

9. Skľučovadlo

10. Držiak stola

11. Stíp

12.Skrutky

13.Základnádoska

1. Horný kryt klinového remeňa

2. Dolný kryt klinového remeňa

16.Zámokkrytu

1. Doskamotora

18.Zámok napnutia pásu

19.Stôl

1. Šesthranná skrutka

21.Vreteno

1. Klúč sklúčovadla

Skontrolujte najprv, či dodávka nebola poškodená pri doprave a/alebo či sú všetky diely dodané.

2. BEZPEČNOSTNÉ POKYNY

Vysvetlenie symbolov

V tejto používatel'skej príručke sa používajú nasledujúce symboly:

Označuje riziko úrazu osób, straty života alebo poškodenia zariadenia v prípade nedodržania pokynov v tomto manuáli.

Udržiavajte okolostojacich d'alej od zariadenia.

Noste ochranu sluchu a zraku.

Počas používania musíte dbať na nasledujúce skutočnosti:

• Neodstraňujte žiadne mechanické alebo elektrické ochranné prvky.
• Skontrolujte, či sú všetky ochranné prvky na svojom mieste a či sú správne pripojené.
• Počas vítania používajte ochranné okuliare.
• Ak máte dlhé vlasy, používajte ochranu vlasov (siet'ku na vlasy alebo čiapku). Dlhé vlasy sa môžu l'ahko zachytit' v pohyblivých častiach.
• Používajte vhodné oblečenie. Zapnite si gombičky na rukávoch.

- Počas vrtania nedržte žiadne obrobky rukou. Vždy používajte svorku zariadenia alebo iný upínací nástroj.

- Skontrolujte, či je držiak vrtáka správne utiahnutý.

- Skontrolujte, či sú priechodky káblov v poriadku.

- Na odstránenie úlomkov spôsobených vřtaním používajte iba ručné kefy, kefy, gumové stierky, háčiky na úlomky alebo podobné pomôcky.

- Ked' je zariadenie v prevádzke, nevykonávajte žiadne čistenie ani mazanie.

- Držiak ozubeného kolesa vrtáka uťahujte iba pomocou klúča.

- Nikdy nenechávajte klúč držiaka vrtáka v držiaku vrtáka! Pred zapnutím zariadenia skontrolujte, či sa klúč skutočne odstránil!

- Nepoužívajte žiadne vrtáky, których stopka je poškodená.

- Vítačku nie je vhodné používať ako lis!

- Ak je sietový kábel poškodený, môže sa vymenit' iba za sietový kábel rovnakého typu.

Zariadenie okamžite vypnite, ked:

• Dôjde k narušeniu elektrickej zástrčky, napájacieho kábla alebo poškodeniu napájacieho kábla.
• Dôjde k poruche spínača.
  • Zacítite zápach spálenej izolácie.

Ked' používate elektrické zariadenia, vždy dodržiavajte bezpečnostné predpisy platné vo vašej krajine na zníženie rizika požiaru, úderu elektrickým prúdom alebo telesného úrazu. Prečítajte si nasledujúce bezpečnostné pokyny. Uchovávajte tento návod na bezpečnom mieste!

Zariadenie je vybavené spínačom nulového napätia. Po poklese napätia sa zariadenie automaticky nespustí z bezpečnostných dôvodov. Zariadenie sa musí znova zapnút.

Výmena káblov alebo zástrčiek

Okamžite odhod'te stará káble alebo konektory potom, čo ich vymeníte za nové. Je nebezpečné zapojiť konektor vol'ného kábla do sieťovej zásuvky.

Vždy používajte len predlžovacie káble, ktoré sú vhodné pre príkon zariadenia. Minimálna hrúbka vodiča musí byť 1,5 mm2. Ak používate predlžovací kábel na navijaku, vždy ho celý odmotajte.

3. ZLOŽENIE

Obr. B, F

• Umiestnite základnú dosku (13) do správnej polohy.
• Pripevnite stíp (11) pomocou dodaných skrutiek (12) k základnej doske.
• Teraz posuňte držiak stola (10) so stolom nad stíp (11). Stôl upevnite do požadovanej polohy pomocou upevňovacej rukoväte (6).
• Teraz môžete namontovať kryt zariadenia (7) a zaistiť ho pomocou zaistovacích skrutiek (8).

• Pripevnite držiak skl'učovadla na vreteno (21) a utiahnite skrutku s drážkou.

• Vyčistite kužel'ovitý otvor v skl'učovadle (9) a vreteno čistým kusom látky. Uistite sa, že sa na povrchoch nenachádzajú žiadne cudzie častice.

• Skľučovadlo (9) silne zatlačte do vretena (21) až na doraz.
• Namontujte priehľadný kryt skľučovadla (3) na držiak krytu skľučovadla (9) a utiahnite upevňovacie skrutky.
• Kedže vreteno vrtačky sa maže vo výrobe, pred použitím odporúčame nechat zariadenie v prevádzke pri najnižšej rýchlosti približne 15 minút.

Skôr než zatlačíte skľučovadlo do vretena vítačky, na vnútornej strane skľučovadla a vonkajšej strane vretena sa nesmie nachádzat’ žiadne mazivo!

Nastavenie stolnej vítačky

Vrtačka sa pred použitím musí namontovať na pevnú základňu. Na základnej doske (13) sa preto nachádzajú vyvřtané otvory. Pomocou skrutiek sa základná doska môže na tomto mieste pripevnit k základni. Ak sa namontuje na drevenú dosku, na opačnej strane sa musia použit dostatočne velké podložky, aby sa skrutky nezatlačili do dreva a nemohlo dôjst k uvoľneniu zariadenia.

Upevňovacie skrutky sa môžu utiahnuť tak, aby základná doska nebola vystavená napätiu alebo sa nezdeformovala. Ak je napnutie príliš veľké, hrozí riziko zlomenia.

Nastavenie počtu otáčok vretena vítačky Obr. C

Rôzne otáčky vretena vrtačky môžete nastaviť tak, že posuniete klinový remeň na pohone remeňa. Zariadenie je chránené bezpečnostným spínačom tak, aby sa automaticky vyplo pri každom otvorení krytu. Klinový remeň sa posúva nasledovne:

• Otvorte kryt klinového remeňa (14) uvol'nením skrutky (16) na pravej strane krytu.
• Uvol'nite upevňovacie tlačidlo (18) a posuňte motor v smere hlavy zariadenia, na ktorej sa klinový remeň uvolňuje.
• Posuňte klinový remeň podľa tabul’ky na vnútornej strane krytu klinového remeňa.
• Zatlačením dosky motora (17) dozadu opätovne napnite klinový remeň. Napínacie

- Zatvorte kryt klinového remeňa. Zariadenie je opät pripravené na použitie.

Počas používania nechajte kryt klinového remeňa uzavretý.

Obr. C a D

Ak ste klinový remeň posunuli, musíte ho znova napnúť pomocou dosky motora (17) s upevňovacím tlačidlom (18). Napnutie je správne, keď sa klinový remeň dá stlačit’ približne o 1 cm. Remenica motora musí byť zarovnaná vodorovne, aby sa zabránilo predčasnému opotrebovaniu a uvoľneniu klinového remeňa. Na tento účel sa remenica motora (15) môže po uvoľnení skrutky so zástrčkovou hlavou posúvať pozdíž osi motora.

Rýchlosti vretena

Obr. E
Poloha klinového remeňa Otáčky/min.

1	500
2	890
3	1400
4	1900
5	2500

Počet otáčok vretena vítačky kombinácií klinového remeňa je uvedený na obrázku a v tabul’ke.

Pred pripojením zariadenia k elektrickej sieti vyskúšajte napnutie klinového remeňa.

4. PREVÁDZKA, TIPY A TRIKY

Híbkový doraz

Obr. A-1

Vreteno vítačky je vybavené híbkovým dorazom (2). Môže sa nastaviť pomocou matice. Híbku výtania môžete zistiť pomocou stupnice.

Upnutie vítačky

Obr. F

Do hlavice stolnej vrtačky môžete upnút vrtáky a iné nástroje s valcovou stopkou. Rotačný moment sa prenáša na vrtačku pomocou napnutia troch upínacích čelustí. Aby sa zabránilo uvolneniu vrtáka, musíte ho upnút pomocou klúča ozubeného kolesa. Ak sa vrták v držiaku vrtáka

uvoľní, na stopke vrtáka vznikne mierny ostrap, čo znemožní centrické upnutie. Takto vzniknutý ostrap sa musí v každom prípade odstrániť brúsením.

Upnutie obrobku

Obr. G

Stôl a základná doska vřtačky sú vybavené drážkami na upevnenie upínacích nástrojov. Obrobok vždy upevnite v svorke zariadenia alebo iných upínacích nástrojov. Týmto spôsobom zabránite nehodám a dokonca zvýšite presnosť vřtania, pretože obrobok je v pevnej polohe.

Nastavenie stola

Stôl vrtačky sa upevňuje na stíp vrtačky a po uvoľnení upevňovacej rukoväte (6) sa dá výškovo nastaviť. Nastavte stôl tak, aby medzi hornou časťou obrobku a hrotom vrtáka ešte zostalo dostatok miesta. Stôl tiež môžete otočiť do strán, ak si želáte upnúť obrobok priamo na základnú dosku.

Obr. I

V prípade šikmého vrtania a šikmého oporného povrchu obrobku môžete stôl otočit. Na tento účel uvoľnite šesthrannú skrutku (20) v bode spojenia stola a zrušte vycentrovanie. Otočte stôl (19) do požadovanej polohy. Následne správne priskrutkujte šesthrannú skrutku (20) pomocou klúča.

Počet otáčok, rýchlost' otáčania, posun Posun – pohyb vrtáka – sa uskutočnuje ručne pomocou trojramennej páky vrtáka. Rýchlost' otáčania je určená počtom otáčok vretena vrtácky a priemerom vrtáka. Správny výber posunu a počtu otáčok vretena vrtácky sú rozhodujúce faktory životnosti vrtáka. Nasledujúce podmienky platia ako základné pravidlo: v prípade väčšieho priemeru vrtáka musí byť počet otáčok nastavený na nižší; čím väčšia je pevnosť obrobku, tým väčší musí byť aj rezný tlak. Aby v takomto prípade nedošlo k prehriatiu vrtácky, musí sa súčasne znížit' posun a rýchlost' otáčania. Vrtačka sa navyše musí chladit' vrtacím olejom. V prípade tenkých dosiek sa väčšie vývrty musia vykonávať opatrne s malým posunom a rezným tlakom, aby sa získal presný výsledok a vývrt správnej veľkosti. V prípade hlbokých vývrtov (väčších ako dvojnásobok priemeru vrtáka) je odstránenie úlomkov t'ažšie a teplota vrtáka je vyššia. Z tohto dôvodu znížte posun a počet otáčok a zabezpečte lepšie odstraňovanie úlomkov pravidelným vyťahovaním vrtáka. V prípade vrtania s priemerom väčším ako 8 mm sa musí vykonať predvrtanie, aby sa zabránilo predčasnému opotrebeniu hlavnej reznej hrany vrtáka a nadmernému zaťaženiu hrotu vrtáka.

5. ÚDRŽBA

Zabezpečte, aby zariadenie nebolo pod prúdom pri vykonávaní údržby na motore.

Zariadenia sú konštruované na prevádzku po dlhé časové obdobie s minimálnou údržbou. Trvalá uspokojivá prevádzka závisí na správnej starostlivosti o stroj a na pravidelnom čistení.

Čistenie

Udržiavajte vetracie štrbiny stroja čisté, aby sa motor neprehrieval. Pravidelne čistite krytovanie zariadenia mäkkou tkaninou, najlepšie po každom použití. Udržiavajte vetracie štrbiny bez prachu a nečistôt. Ak nečistota neodchádza, použite mäkkú tkaninu namočenú do mydlovej vody. Nikdy nepoužívajte rozpúštadlá, ako je benzín, alkohol, čpavková voda atď. Tieto rozpúštadlá môžu poškodiť plastové časti.

Mazanie

Jednotlivé ložiská vo vítačke boli namazané vo výrobe. Ďalšie mazanie nie je potrebné. Občas by ste mali namazať ozubenia a pastorky, zdvíhací mechanizmus stola, vreteno a drážky dutého hriadel’a. Otvorte kryt hnacieho remeňa a naneste trochu oleja na hriadel’vretena. Nedovol’te, aby sa olej dostal na hnací remeň!

Poruchy

Aby sa predišlo poškodeniu počas prepravy, zariadenie sa dodáva v pevnom balení, ktoré pozostáva zo znovu využitelného materiálu. Preto využite možnosti pre recyklovanie obalu.

Chybné alebo vyradené elektrické alebo elektronické prístroje sa musia zhromažd'ovať na príslušných recyklačných miestach.

Len pre štáty ES

Elektricky napájané zariadenia neodhadzujte do domového odpadu. Podl'a európskej smernice 2012/19/EU o elektrickom a elektronickom odpade a jej implementácie do národného práva, elektrické nástroje, ktoré sa už d'alej nepoužívajú, sa musí zhromažďovať samostatne a likvidovať iba ekologicky prijatel'ným spôsobom.

ZÁRUKA

Kvôli podmienkam záruky si pozrite osobitne dodaný záručný list.

Výrobok a návod na obsluhu podliehajú zmenám. Technické údaje sa môžu zmenit bez predchádzajúceho upozornenia.
