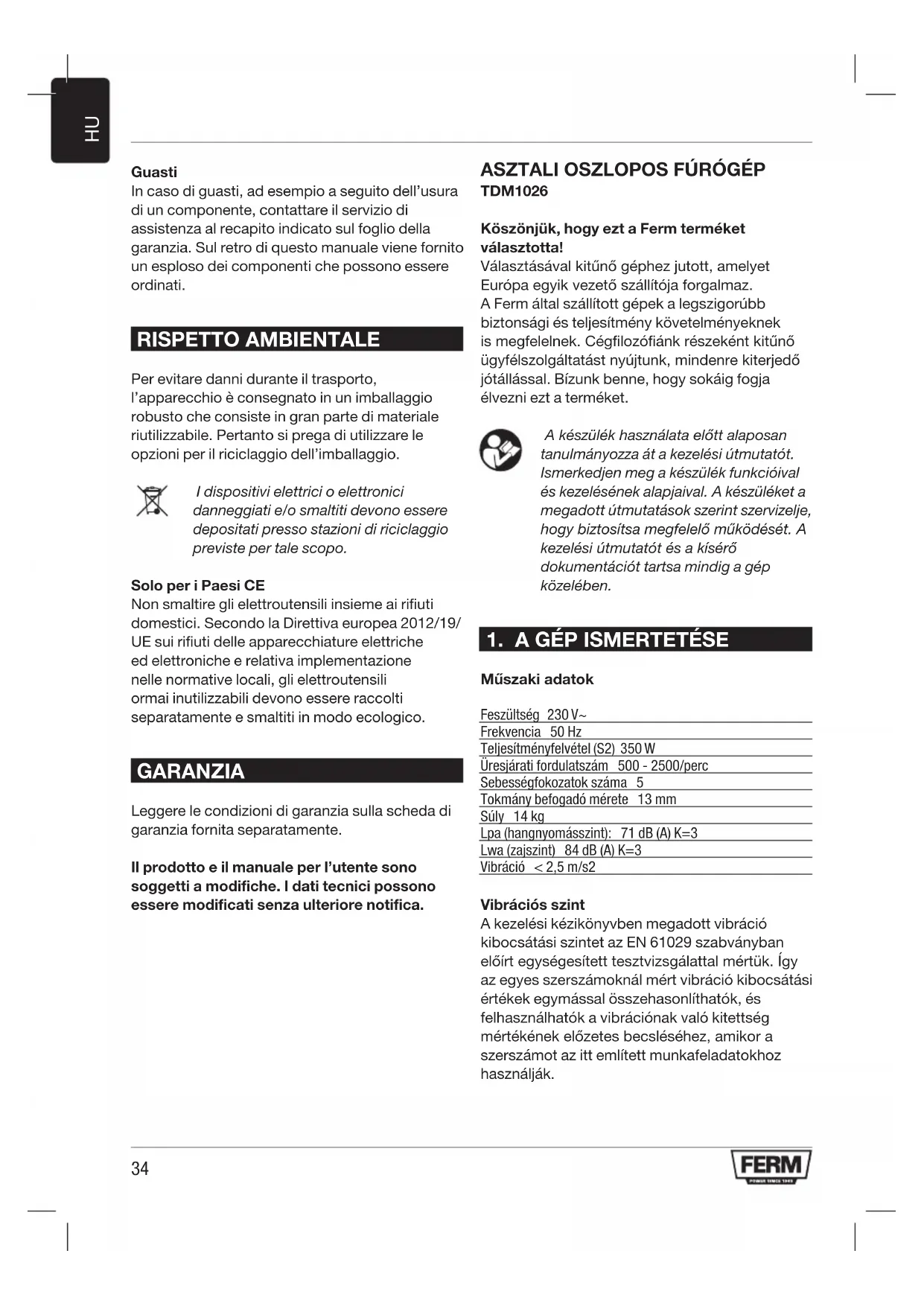

HASZNÁLATI ÚTMUTATÓ TDM1026 Ferm

Köszönjük, hogy ezt a Ferm terméket választotta!

Választásával kitűnő géphez jutott, amelyet Európa egyik vezető szállítója forgalmaz. A Ferm által szállított gépek a legszigorúbb biztonsági és teljesítmény követelményeknek is megfelelnek. Cégfilozófiánk részeként kitűnő ügyfélszolgáltatást nyújtunk, mindenre kiterjedő jótállással. Bizunk benne, hogy sokáig fogja élvezni ezt a terméket.

A készülék használata előtt alaposan tanulmányozza át a kezelési útmutatót. Ismerkedjen meg a készülék funkcióival és kezelésének alapjaival. A készüléket a megadott útmutatások szerint szervizelje, hogy biztosítsa megfelelő működését. A kezelési útmutatót és a kísérő dokumentációt tartsa mindig a gép közelében.

1. A GÉP ISMERTETÉSE

Műszaki adatok

Feszültség 230 V~

Frekvencia 50 Hz

Teljesítményfelvétel (S2) 350 W

Üresjáratí fordulatszám 500 - 2500/perc

Sebességfokozatok száma 5

Tokmány befogadó mérete 13 mm

Súly 14 kg

Lpa (hangnyomásszint): 71 dB (A) K=3

Lwa (zajszint) 84 dB (A) K=3

Vibráció < 2,5 m/s2

Vibrációs szint

A kezelési kézikönyvben megadott vibráció kibocsátási szintet az EN 61029 szabványban előírt egységesített tesztvizsgálattal mértük. Így az egyes szerszámoknál mért vibráció kibocsátási értékek egymással összehasonlíthatók, és felhasználhatók a vibráciának való kitettség mértékének előzetes becsléséhez, amikor a szerszámot az itt említett munkafeladatokhoz használják.

• ha más munkafeladatokra vagy gyengén karbantartott tartozékokkal használják, a vibrációnak való kitettség mértéke jelentősen nagyobb is lehet
• ha beleszámítjuk azokat az időtartamokat is, amikor a szerszám ki van kapcsolva, vagy be van kapcsolva, de nem végeznek vele munkát, a vibrációnak való kitettség mértéke jelentősen kisebb lehet

A szerszám és tartozékainak karbantartásával, kezének melegen tartásával és munkaritmusának megszervezésével védekezzen a vibráció káros hatása ellen

Leírás

A szövegbeli számok a 2-4 oldal képeire utalnak.

1. Üzemi kapcsoló
2. Mélységhatároló
3. Tokmányvédő
4. Motor
5. Fúró mélységállítója
6. Asztal beállítója
7. Vészleállító
8. Rögzítőcsavar
9. Tokmány
10. Asztalrögzítő
11. Oszlop
12. Csavarok
13. Talplemez
14. Hajtószíj felső borítója
15. Hajtószíj alsó borítója
16. Borító rögzítője
17. Motorvédő lemez
18. Hajtószíj-feszítő rögzítője
19. Asztal
20. Hatszögű csavar
21. Tengely
22. Tokmánykulcs

Eőször ellenőrizze, hogy a gép nem sérült-e meg szállítás közben, illetve hogy minden alkatrész és tartozék hiánytalanul benne van-e a csomagban.

2. BIZTONSÁGI ÚTMUTATÓ

A szimbólumok jelentése

Jelen kezelési útmutatóban a következő szimbólumokkal fog találkozni:

Arra figyelmeztet, hogy a jelen kézikönyvben lefektetett biztonsági előírások be nem tartása szermélyi sérüléshez, halálos balesethez vagy a szerszám károsodásához vezethet.

Feszültség jelenlétét jelzi.

Karbantartás előtt, illetve a tápkábel sérülése esetén azonnal húzza ki a gép dugaszát a konnektorból.

Tartsa távol a szemlélődőket.

Viseljen védőszemüveget és hallásvédőt.

A gép használata közben be kell tartani az alábbiakat:

• Semmilyen elektromos vagy mechanikus védőelemet ne távolítson el a gépről.
• Ellenőrizze, hogy minden védőelem megfelelően a helyére van-e szerelve.
• Fúrás közben viseljen biztonsági védőszemüveget.
• Ha hosszú hajviseletet hord, gondoskodjon hajvédőről (hajháló vagy sapka). A hosszú haj könnyen beakadhat a mozgó alkatrészekbe.
• Testhez simuló ruházatot viseljen. gombolja be a kézelőgombját.
• Fúrás közben ne a kezével tartsa a munkadarabot. Mindig használjon géprögzítőt vagy más leszorító eszközt.
• munkadarabokat és a leszorító eszközöket úgy helyezze el az asztalon, hogy a fúró ne akadhasson beléjük.

Rögzítse őket csavarokkal, vagy rögzítse az asztalhoz erősített géprögzítőhöz.

• Ellenőrizze, helyesen van-e rögzítve a fúrószerszámtartó.

• Ellenőrizze, rendben vannak-e a kábelkivezetések.

• A fúróforgács eltávolításához csak kézi seprőt, kefét, gumitörlőt, forgácskampót vagy hasonló segédeszközt használjon.

• Addig ne végezzen tisztítást vagy zsírzást, amíg a gép működésben van.
• Mindig tartsa az ékszíjakat lefedve (hogy ne kaphassák be a kezét).
• Csak a fogaskerék-koszorús fúrószerszámtartót húzza meg csavarkulccsal.
• A fúrószerszámtartó kulcsát soha ne hagyja a fúrószerszámtartóban! A gép bekapcsolása előtt ellenőrizze, hogy valóban eltávolította-e a kulcsot!
• Ne használjon olyan fúrófejet, amelynek sérült a szára.
• A fúró nem használható nyomószerszámként!
• Ha a tápkábel sérült, csak ugyanolyan típusúra szabad cserélni.

Azonnal kapcsolja ki a gépet, ha:

• Szakadás van a dugaszban, a tápkábelben vagy sérült a tápkábel.
• Hibás a kapcsoló.
• Füstöt észlel, vagy a vezeték szigetelésének égésétől származó büzt érez.

Elektromos biztonság

Elektromos gépek használata során mindig tartsa be az országában érvényes biztonsági előírásokat, hogy csökkentse a tűz, áramütés és személyi sérülés veszélyét. Olvassa el a következő biztonsági útmutatásokat és a géphez tartozó biztonsági útmutatásokat is.

Mindig ellenőrizze, hogy a hálózat feszültsége megfelel-e a gép adattábláján feltüntetett feszültségnek.

A gép nullfeszültség kioldóval is fel van szerelve. Ha a feszültség lecsökken, biztonsági okból a gép nem indul automatikusan. Újból be kell kapcsolni.

Kábel vagy dugasz cseréje

Azonnal dobja ki a régi kábeleket és csatlakozókat, miután azokat kicserélte újakra. Lötyögő kábel dugaszát veszélyes a konnektorra dugaszolni.

Hosszabbító kábel használata

Csak jóváhagyott, a gép teljesítményfelvételének megfelelő hosszabbító kábelt használjon. A kábel minimális keresztmetszete: 1,5 mm2. Ha kábeldobot használ, a vezetéket mindig teljes hosszában csévélje le a dobról.

3. ÖSSZESZERELÉS

B és F ábra

• Tegye a talplemezt (13) a megfelelő helyzetbe.
• Rögzítse az oszlopot (11) a mellékelt csavarokkal (12) a talplemezhez.
• Ezután csúsztassa az asztaltartót (10) az asztallal együtt át az oszlopon (11). A rögzítőfogantyúval (6) az asztal a kívánt helyzetben rögzíthető.
• Ezt követően felszerelheti a gép burkolatát (7), és a zárópeckekkel (8) rögzítheti.
• Illessze a tokmányvédő tartóját a tengelyre (21), és húzza meg a hasított fejű csavart.
• Tisztítsa meg a tokmányon (9) és a tengelyen a kúpos nyílást egy tiszta szövetdarabbal. Ellenőrizze, nem tapadtak-e idegen anyag darabkái a felületekhez.
• Nyomja rá erősen a tokmányt (9) a tengelyre (21) ütközésig.
• Illessze a tiszta tokmányvédőt (3) a tokmány (9) tartójához, és húzza meg a rögzítőcsavarokat.
• Mivel a fúró hajtótengelyét a gyárban bezsírozták, használat előtt járassa a gépet a legkisebb fordulatszámon kb. 15 percig.

Mielőtt a tokmány rányomja a fúró hajtótengelyére, a tokmány belső részének és a hajtótengely külső részének zsírtól teljesen mentesnek kell lennie!

Az asztali fúrógép üzembe helyezése

Használat előtt rögzített alapra kell szerelni a fúrógépet. A talplemezbe (13) ezért furatokat készítettünk. Így a talplemez csavarokkal az alaphoz erősíthető. Ha fa alapra szereli, az ellenkező oldalra elegendő nagyságú alátéteket tegyen, hogy a csavarok ne nyomódjanak bele a fába, és a gép ne lazulhasson ki.

A rögzítőcsavarokat csak annyira húzza meg, hogy a talplemez ne feszüljön és ne deformálódjon. Ha nagyon feszül, el is törhet.

A fúrógép tengely fordulatszámának állítása C ábra

A fúrógép tengelyének fordulatszámát az ékszíj áthelyezésével állíthatja.

Van a gépen egy biztonsági kapcsoló, amely a gépet automatikusan lekapcsolja, amikor a burkolatot kinyitják. Az ékszíj áthelyezése a következő módon történik:

• Nyissa ki az ékszíjfedelet (14) a fedél jobb oldalán elhelyezkedő csavar meglazításával.
• Lazítsa meg a rögzítőgombot (18), majd csúsztassa a motort a gépfej felé, aminek hatására szabaddá válik az ékszíj.
• Állítsa át az ékszíjat az ékszíjfedélen lévő táblázat adatainak megfelelően.
• A motoralaplemez (17) hátratolásával húzza feszesre az ékszíjat. Ekkor a feszítőeszköz a rögzítőgombbal (18) rögzítve van.
• Zárja vissza az ékszíjfedelet, és a gép újbóli használatra kész.

Használat közben tartsa lezárva az ékszíjfedelet.

C és D ábra

Ha átállította az ékszíjat, feszesre kell azt húznia a motor alaplemezével (17) és a rögzítőgombbal (18). Az ékszíj feszessége akkor megfelelő, ha az ékszíj kb. 1 cm-re benyomható. A motor ékszíjtárcsájának vízszintesen kell állnia, hogy az ékszíj ne kopjon el és ne lazuljon meg idő előtt. Ezért a motor ékszíjtárcsája (15) a motortengely mentén a hatlapfejű csavar meglazítása után csúsztatható.

A tengely többféle fordulatszáma

E ábra

Ékszíj helyzete Percenkénti fordulatszám

1	500
2	890
3	1400
4	1900
5	2500

Az ékszíj különböző helyzetének megfelelő fordulatszámok az ábrán és a táblázatban olvashatók.

A gép elektromos hálózatra csatlakoztatása előtt ellenőrizze az ékszíj feszességét.

4. A GÉP KEZELÉSE

Mélységütköző

A-1 ábra

A fúró tengelye mélységütközővel (2) van ellátva. Az anyacsavarral ez állítható. A fúrási mélység a skálán leolvasható.

A fúrószár befogása

F ábra

Az asztali fúrógép fúrófejébe fúrószárat, vagy egyéb hengeres szárú szerszámot foghat be. A forgatónyomatékot a három szorítópofa viszi át a fúrószárra.

A fúrószárat a fogazott gyűrűs kulccsal elmozdulás ellen rögzíteni kell. Ha a fúrószár a tokmányban elcsúszik, sorja képződik a fúró szárán, ami lehetetlenné teszi a központos rögzítést. Az így képződött sorját csiszolással el kell távolítani.

A munkadarab leszorítása

G ábra

A fúróasztalon és az asztali fúró talplemezén a leszorító eszközök rögzítésére szolgáló vájatok vannak. Mindig szorítsa be a munkadarabot a géprögzítőbe vagy más leszorító eszközökbe. Ily módon megelőzi a baleseteket, sőt nagyobb pontosságú lesz a fúrás, mivel a munkadarab rögzített helyzetben van.

Az asztal állítása

A fúróasztal a fúróoszlophoz van rögzítve, és a magassága a rögzítőfogantyú (6) meglazítása után állítható. A fogantyút úgy állítsa, hogy maradjon elég hely a munkadarab felső része és a fúró helye között. Oldalirányban is forgathatja az asztalt, ha a munkadarabot közvetlenül a talplemezre szeretné rögzíteni.

I ábra

Ha ferde fúrásra van szükség ferde támasztófelületen, az asztal forgatható. Ehhez

lazítsa ki a hatszögfejű csavart (20) az asztal csuklóillesztésénél, és távolítsa el a központozást. Forgassa az asztalt (19) a kívánt helyzetbe. Ezután húzza meg kulccsal a hatszögfejű csavart (20).

Fordulatszám, forgácsolási sebesség, előtolás

Az elötolást, a fúró elötoló mozgatását a 3 ágú fúrókar segítségével kézzel kell végezni. A forgácsolási sebesség a fúró tengelyének fordulatszámától és a fúrószár átmérőjétől függ. Az elötolás és a fúrógép tengely fordulatszámának helyes megválasztása döntő befolyással van a fúrógép élettartamára. Az alapszabály a következő: nagyobb átmérőjű fúrószár használatánál kisebbre kell állítani a fordulatszámot; minél nagyobb a munkadarab szilárdsága, annál nagyobb nyomóerőt kell alkalmazni.

A fúró túlmelegedésének megelőzése végett csökkenteni kell az előtolást és a forgácsolási sebességet. Ezenkívül a fúrót olajjal hűteni kell. Ha vékony lemezbe nagy átmérőjű furatot készítünk, kis előtolást és kis nyomóerőt kell alkalmazni, hogy az eredmény pontos legyen, és a furat mérete megfelelő maradjon.

Mély (a fúró átmérőjének kétszeresét meghaladó) furatok készítésénél nehezebb a forgácsot eltávolítani, és a fúró jobban felmelegszik. Ezért csökkentse az előtolást és a fordulatszámot, valamint a forgács jobb eltávolítása végett rendszeres időközökben húzza vissza a fúrót. 8 mm-nél nagyobb átmérőjű furat készítésénél előfúrást kell végezni, hogy elkerüljük a fúrószár fő vágóélének idő előtti kopását, és ne terheljük túlságosan a fúrási pontot.

5. A GÉP KARBANTARTÁSA

A motor karbantartása előtt gondoskodjon arról, hogy a gép ne legyen áram alatt.

A gépet úgy terveztük, hogy minimális karbantartással lehessen hosszabb ideig használni. A gép folyamatos és kielégítő működése függ a megfelelő gondozástól és a rendszeres tisztítástól is.

A gép tisztítása

Tartsa tisztán a gép szellőzőnyílásait, hogy megelőzze a gép túlmelegedését. Rendszeresen, lehetőleg minden egyes használat után puha ronggyal törölje át a gép burkolatát. Tartsa a szellőzőnyílásokat portól és szennyeződéstől mentesen. Ha a szennyeződés nem jön le puha ronggyal, szappanos vízben megnedvesített puha ronggyal távolítsa el. Soha ne tisztítsa oldószerekkel (például benzin, alkohol, ammónia oldat stb.). Ezek az árthatnak a műanyag részeknek.

Kérjük, hogy használat után azonnal tisztítsa meg a gépet.

Kenés

A fúrógép minden csapágyát gyárilag megkentük. További kenés nem szükséges. Időnként viszont meg kell zsírozni a tartókereteket és a hajtókereket, az asztalemelő szerkezetet, a tengelyt és a csőtengely hornyait. Nyissa fel az ékszíjfedelet, és fecskendezzen egy kevés olajat a tengelyszárra. Vigyázzon arra, hogy az ékszíjat ne érje olaj!

Hibák

Meghibásodás esetén (pl. ha elkopik egy alkatrész), lépjen kapcsolatba a szervizzel, amelynek címét a garanciakártyán találja. Kézikönyvünk végén találja a megrendelhető alkatrészek robbantott ábráit.

KÖRNYEZETVÉDELEM

A szállítás közbeni sérülések megelőzése céljából a gépet alaposan becsomagoltuk. Ehhez jórészt újrahasznosítható anyagokat használtunk fel.

Ezért kérjük, tegye lehetővé a csomagolóanyagok újrahasznosítását.

A sérült és/vagy kiselejtezett elektromos vagy elektronikus készüllékeket el kell juttatni egy erre a célra kijelölt hulladékhasznosító telepre.

Csak az Európai Közösség országaiban

Az elektromos eszközöket ne dobja a háztartási hulladékok közé. Az 2012/19/EU Európai Irányely - Elektromos és elektronikus berendezések hulladékai - és ennek nemzeti szabályozása alapján, azokat az elektromos eszközöket,

melyek többé már nem használhatóak, külön kell összegyűjteni, és környezetbarát módon kell megszabadulni tőlük.

GARANCIA

A garanciális feltételek megtalálhatók a külön mellékelt garanciakártyán.

A termékben és a felhasználói kézikönyvben a későbbiekben előfordulhatnak módosítások. A műszaki adatok előzetes értesítés nélkül is módosíthatók.
