NAUDOJIMO INSTRUKCIJA TDM1026 Ferm

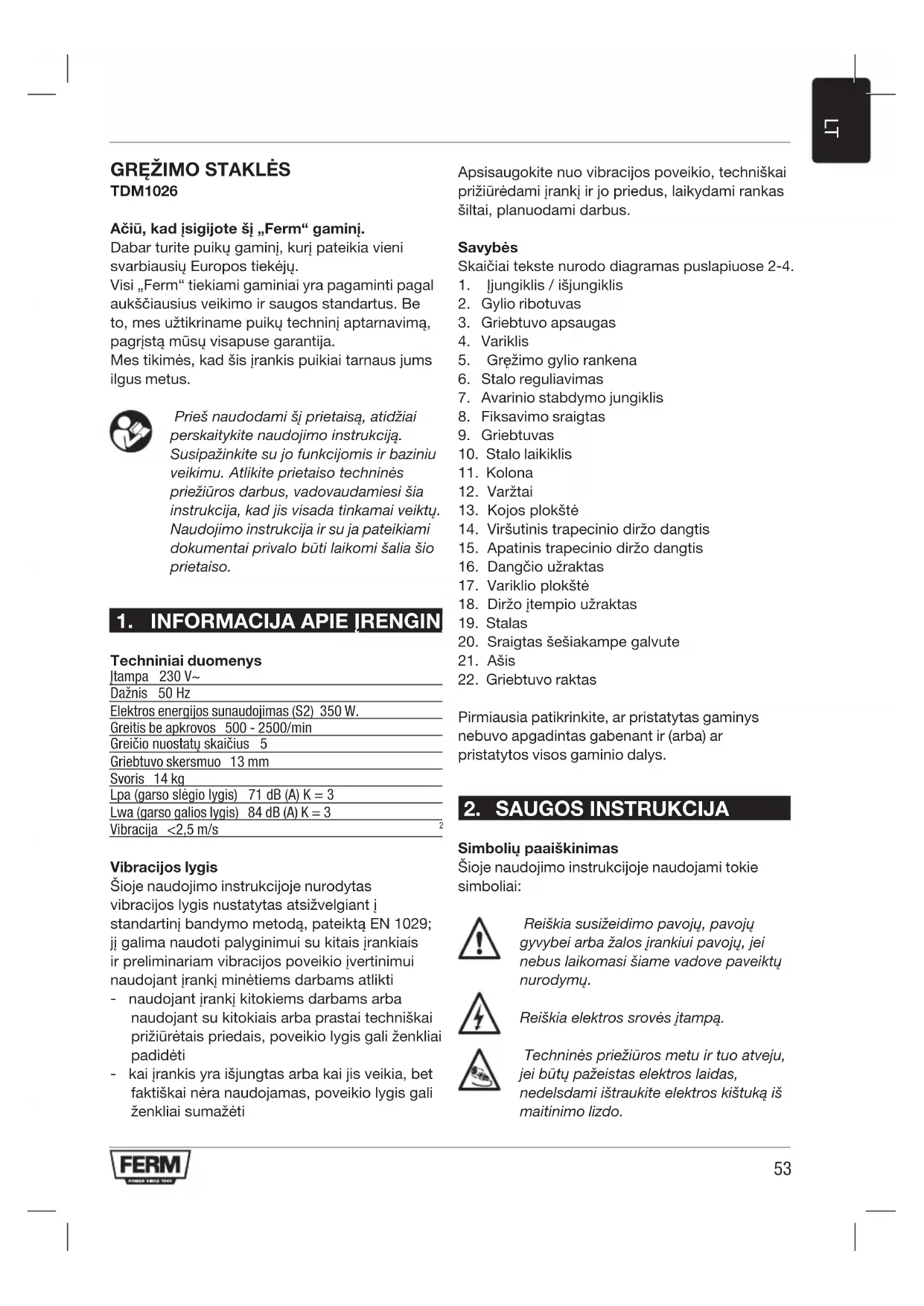

TDM1026 Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikų techninį aptarnavimą, pagrįstą mūsų visapuse garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus. Priešnaudodamišįprietaisą,atidžiai perskaitykitenaudojimoinstrukciją. Susipažinkitesujofunkcijomisirbaziniu veikimu.Atlikiteprietaisotechninės priežiūrosdarbus,vadovaudamiesišia instrukcija,kadjisvisadatinkamaiveiktų. Naudojimo instrukcija ir su ja pateikiami dokumentaiprivalobūtilaikomišaliašio prietaiso.

1. INFORMACIJA APIE ĮRENGINĮ

Techniniai duomenys Įtampa 230 V~ Dažnis 50 Hz Elektros energijos sunaudojimas (S2) 350 W. Greitis be apkrovos 500 - 2500/min Greičio nuostatų skaičius 5 Griebtuvo skersmuo 13 mm Svoris 14 kg Lpa (garso slėgio lygis) 71 dB (A) K = 3 Lwa (garso galios lygis) 84 dB (A) K = 3 Vibracija <2,5 m/s

Vibracijos lygis Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant į standartinį bandymo metodą, pateiktą EN 1029; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti - naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti - kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus. Savybės Skaičiai tekste nurodo diagramas puslapiuose 2-4.

6. Stalo reguliavimas

16. Dangčio užraktas

17. Variklio plokštė

18. Diržo įtempio užraktas

Pirmiausia patikrinkite, ar pristatytas gaminys nebuvo apgadintas gabenant ir (arba) ar pristatytos visos gaminio dalys.

2. SAUGOS INSTRUKCIJA

Simbolių paaiškinimas Šioje naudojimo instrukcijoje naudojami tokie simboliai: Reiškiasusižeidimopavojų,pavojų gyvybeiarbažalosįrankiuipavojų,jei nebuslaikomasišiamevadovepaveiktų nurodymų. Reiškiaelektrossrovėsįtampą. Techninėspriežiūrosmetuirtuoatveju, jeibūtųpažeistaselektroslaidas, nedelsdamiištraukiteelektroskištukąiš maitinimo lizdo.54

Neleiskiteartynpašaliniųasmenų. Dėvėkiteapsauginiusakiniusirausų apsaugas. Naudojimo metu privaloma atsižvelgti į toliau nurodytus dalykus:

• Nepašalinkite jokių mechaninių ar elektrinių apsaugos priemonių.

• Patikrinkite, ar naudojamos visos apsaugos priemonės ir ar jos tinkamai pritvirtintos.

• Gręždami užsidėkite apsauginius darbo akinius.

• Jeigu turite ilgus plaukus, naudokite plaukų apsaugos priemonę (plaukų tinklelį arba kepurę). Ilgus plaukus gali įtraukti judančios dalys.

• Dėvėkite prigludusius drabužius; rankovės privalo būti užsegtos.

• Gręždami nelaikykite ruošinių rankomis. Visada naudokite spaustuvus arba kitą įtvirtinimo įrankį.

• Pritvirtinkite ruošinius ir įtvirtinimo įrankius prie varstoto, kad jie nebūtų įtraukti. Patys priveržkite juos varžtais arba pritvirtinkite juos spaustuvais prie įrenginio spaustuvo, pritvirtinto prie pagrindo.

• Patikrinkite, ar grąžto laikiklis yra tinkamai priveržtas.

• Patikrinkite, ar tinkamai įrengti kabelio kreiptuvai.

• Gręžimo drožles valykite tik rankiniais šepečiais, šepetėliais, guminėmis šluostėmis, drožlių šalinimo kabliais ar panašiomis priemonėmis.

• Nevykdykite jokių valymo ar tepimo darbų įrenginiui veikiant.

• Pavarų diržai visada privalo būti uždengti (kad jie neįtrauktų rankų).

• Dantyto žiedinio grąžto laikiklį veržkite tik veržliarakčiu.

• Niekada nepalikite grąžto laikiklio veržliarakčio grąžto laikiklyje! Prieš įjungdami įrenginį, patikrinkite, ar tikrai pašalinote veržliaraktį!

• Nenaudokite grąžtų, kurių jungiamoji dalis yra apgadinta.

• Negalima naudoti gręžtuvo vietoj preso!

• Jeigu maitinimo kabelis būtų pažeistas, jį pakeisti galima tik tokio paties tipo maitinimo kabeliu. Nedelsdami išjunkite įrenginį, jei:

• sugedo elektros kištukas, nutrūko elektros laidas arba nutrūko elektros tiekimas;

• rūksta izoliacija arba jaučiamas svylančios izoliacijos kvapas. Elektrosauga Naudodami elektrinius įrenginius visuomet laikykitės jūsų šalyje taikytinų saugos nuostatų, kad sumažintumėte gaisro, elektros smūgio ir susižeidimo pavojų. Perskaitykite šiuos saugos nurodymus, o taip pat ir pridėtus papildomus saugos nurodymus. Visadapatikrinkite,artinkloįtampa atitinkakategorijosplokštelėjenurodytą įtampą. Prietaiseįrengtasnulinėsįtampos jungiklis.Nukritusįtampai,įrenginys automatiškaiišsijungsdėlsaugumo sumetimų.Įrenginįteksišnaujoįjungti. Kabelių arba kištukų keitimas Pakeitę laidus ar kištukus naujais, senuosius tuoj pat išmeskite. Pavojinga kišti kištuką su kabančiu, neprijungtu laidu į sieninį lizdą. Ilginamųjų laidų naudojimas Naudokite tik tinkamą ilginimo laidą, kuris atitiktų įrenginio galingumą. Minimalus laidininko skersmuo yra 1,5 mm

. Jei naudojate ant ritės susuktą laidą, visuomet iki galo jį išvyniokite.

• Tinkamai nustatykite apatinę plokštę (13).

• Prie apatinės plokštės pateiktais sraigtais (12) pritvirtinkite kolonėlę (11).

• Dabar užmaukite ant kolonėlės (11) pagrindo laikiklį (10) su pagrindu. Tvirtinimo rankena (6) pagrindas pritvirtinamas norimoje padėtyje.

• Dabar galite montuoti įrenginio korpusą (7) ir užfiksuoti fiksavimo kaiščiais (8).

• Sumontuokite griebtuvo apsaugo laikiklį ant ašies (21) ir priveržkite sraigtą su įpjova galvutėje.

• Švaria šluoste išvalykite kūginę griebtuvo (9)55

kiaurymę ir nuvalykite ašį. Įsitikinkite, kad prie paviršių nėra prikibusių pašalinių medžiagų.

• Stipriai ir iki galo paspauskite griebtuvą (9) aukštyn ant ašies (21).

• Sumontuokite skaidrųjį griebtuvo apsaugą (3) ant griebtuvo (9) apsaugo laikiklio ir priveržkite fiksavimo sraigtus.

• Kadangi gręžimo ašis būna sutepta gamykloje, patartina prieš naudojant paleisti įrenginį maždaug 15 minučių mažiausiomis apsukomis. Priešspausdamigriebtuvąantgręžimo ašies,išvalykitevisątepaląišgriebtuvo vidausirnuvalykitejįnuoašiesišorės! Gręžimo staklių nustatymas Prieš naudojimą gręžtuvą privaloma pritvirtinti prie fiksuoto pagrindo. Tam apatinėje plokštėje (13) išgręžtos skylės. Apatinę plokštę varžtais reikia pritvirtinti prie pagrindo šioje vietoje. Jei jis montuojamas ant medinės plokštės, priešingoje pusėje privaloma naudoti pakankamai dideles poveržles, kad sraigtai nebūtų įspausti į medieną ir įrenginys neatsilaisvintų. Tvirtinimovaržtusreikiapriveržtitiek,kad apatinėplokštėnebūtųįtemptaar deformuota.Jeiįtempimasbusper didelis,kilstrūkimopavojus. Grąžto veleno sūkių skaičiaus reguliavimas C pav. Pakeičiant pavaros diržo padėtį diržo pavaroje, galima pakeisti grąžto veleno sūkių skaičių. Įrenginys yra apsaugotas apsauginiu jungikliu, todėl atidarius korpusą įrenginys automatiškai išsijungs. Pavaros diržas perkeliamas taip:

• Atidenkite pavaros diržo dangtį (14), atsukę dangčio dešinėje pusėje esantį varžtą.

• Atlaisvinkite tvirtinimo mygtuką (18) ir patraukite variklį įrenginio galvutės link - tuomet pavaros diržas atsilaisvins.

• Perkelkite pavaros diržą, atsižvelgdami į lentelę, esančią pavaros diržo dangčio vidinėje pusėje.

• Vėl įtempkite pavaros diržą, pastumdami variklio plokštę (17) į galą. Tada pritvirtinkite įtempiklį tvirtinimo mygtuku (18).

• Uždenkite pavaros diržo dangtį ir galėsite toliau naudotis įrenginiu. Naudojimometupavarosdiržodangtis turibūtiuždarytas. C ir D pav. Jei perkėlėte pavaros diržą, privalote vėl jį įtempti, naudodami variklio plokštę (17) su tvirtinimo mygtuku (18). Įtempimas yra tinkamas, jei pavaros diržą galima įspausti maždaug 1 cm. Variklio skriemulys privalo būti sulygiuotas horizontaliai, kad būtų pavaros diržas pirma laiko nenusidėvėtų ir neatsilaisvintų. Tam variklio skriemulį (15) ant variklio galima paslinkti išilgai variklio ašies, atsukus varžtą plokščia galvute. Veleno sukimosi greičio nuostatos E pav. Pavaros diržo padėtis sūk./min.

Pavaros diržo grąžto veleno sūkių skaičiaus deriniai pateikti paveikslėlyje ir lentelėje. Patikrinkite pavaros diržo įtempimą, prie prijungdami įrenginį prie elektros tinklo.

4. NAUDOJIMAS IR NAUDINGI

PATARIMAI Gylio stabdiklis A-1 pav. Grąžto velenas turi gylio stabdiklį (2). Jį galima reguliuoti naudojant veržlę. Gręžimo gylis rodomas ant liniuotės. Grąžto įtvirtinimas F pav. Gręžimo staklių grąžto galvutėje galima įtvirtinti grąžtus ir kitus įrankius, turinčius cilindrinę jungiamąją dalį. Sukimo momentas perduodamas grąžtui naudojant trijų spaustuvų įtempimą. Norint, kad grąžtas neišslystų, jį privaloma pritvirtinti naudojant dantytą žiedinį veržliaraktį. Jei grąžtas iš grąžto laikiklio išslysta, grąžto jungiamoji dalis šiek tiek nupleišėja, dėl to centrinis įtvirtinimas tampa neįmanomas. Tokiu būdu atsiradusias atplaišas bet kuriuo atveju privaloma nušlifuoti.56

Ruošinio įtvirtinimas G pav. Gręžimo staklėse ir gręžimo staklių apatinėje plokštėje padaryti grioveliai spaustuvams pritvirtinti. Visada pritvirtinkite ruošinį prie staklių spaustuvų ar kitų įtvirtinimo įrankių. Tokiu būdu apsisaugosite nuo nelaimingų atsitikimų ir netgi padidinsite gręžimo tikslumą, nes ruošinys bus užfiksuotas. Staklių reguliavimas Gręžimo staklės yra tvirtinamos prie grąžto kolonėlės ir jų aukštį galima reguliuoti atsukus tvirtinimo rankeną (6). Sureguliuokite stakles taip, kad tarp ruošinio viršaus ir grąžto galo liktų pakankamai vietos. Stakles taip pat galima pasukti į šonus, jei ruošinį norite tvirtinti tiesiai prie apatinės plokštės. I pav. Stakles galima pasukti nuožulniam gręžimui ir esant nuožulniam atraminiam ruošinio paviršiui. Tam tikslui atsukite šešiakampį varžtą (20) staklių šarnyro taške ir pašalinkite centravimą. Pasukite stakles (19) į norimą padėtį. Tada veržliarakčiu tinkamai užveržkite šešiakampį varžtą (20). Sūkių skaičius, sukimosi greitis, tiekimas Tiekimas - grąžto tiekimo judesys - atliekamas rankomis, naudojant 3-svirtę grąžto svirtį. Sukimosi greitis priklauso nuo grąžto veleno sūkių skaičiaus ir grąžto skersmens. Grąžto tarnavimo laikas tiesiogiai priklauso nuo šių veiksnių: tinkamo tiekimo ir grąžto veleno sūkių skaičiaus pasirinkimo. Apskritai galioja ši pagrindinė taisyklė: kuo didesnis grąžto skersmuo, tuo mažesnis turi būti grąžto sūkių skaičius; kuo kietesnis ruošinys, tuo didesnis turi būti pjovimo slėgis. Kad šiuo atveju grąžtas neperkaistų, tiekimą ir sukimosi greitį tuo pat metu privaloma sumažinti. Be to, grąžtą privaloma aušinti gręžimo alyva. Dideles skyles plonuose ruošiniuose reikia gręžti atsargiai, naudojant mažą tiekimą ir mažą pjovimo slėgį, kad gręžiama būtų tiksliai ir išgręžtos skylės būtų tinkamo dydžio. Gręžiant gilesnes skyles (2 kartus didesnes už grąžto skersmenį), drožlės išstumiamos sunkiau ir grąžtas labiau kaista. Todėl sumažinkite tiekimą ir sūkių skaičių bei užtikrinkite geresnį drožlių išstūmimą, reguliariai atitraukdami grąžtą atgal. Gręžiant didesnes nei 8 mm skersmens skyles privaloma išgręžti pradinę skylę, kad pagrindinis grąžto pjovimo kraštas nenusidėvėtų pirmiau laiko ir nebūtų per daug apkrautas grąžto galas.

5. TECHNINĖ PRIEŽIŪRA

Atlikdamišioįrankiovarikliotechninę priežiūrą,įsitikinkite,arprietaisuneteka elektrossrovė Šis įrenginys skirtas ilgalaikiam darbui, prireikiant minimalios techninės priežiūros. Nuolatinis, geras įrankio veikimas priklauso nuo tinkamos įrankio priežiūros ir reguliaraus valymo. Valymas Prietaiso ventiliacijos angos turi būti švarios, kad neperkaistų variklis. Reguliariai nuvalykite prietaiso korpusą minkšta šluoste - pageidautina kiekvieną kartą panaudojus įrankį. Valykite ventiliacijos angas, kad jose nebūtų dulkių ir purvo. Jeigu purvo nuvalyti nepavyktų, valykite jį minkštu skudurėliu, sudrėkintu muiluotame vandenyje. Valymui niekuomet nenaudokite tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako tirpalo ir pan. Šie tirpikliai gali apgadinti plastmasines dalis. Po naudojimo tuoj pat nuvalykite įrankį. Tepimas Kiekvienas gręžimo staklių guolis patepamas gamykloje. Papildomai tepti nereikia. Retkarčiais turėtumėte patepti groteles ir dantračius, pagrindo pakėlimo mechanizmą, veleną ir tuščiavidurio veleno kaiščius. Atidarykite pavaros diržo apsauginį dangtį ir užšvirkškite truputį alyvos ant veleno ašies. Alyvos jokiais būdais neturi patekti ant pavaros diržo! Triktys Jeigu įvyktų koks nors gedimas, pvz., susidėvėtų kokia nors dalis, susisiekite su techninio aptarnavimo atstovu, kurio adresas yra nurodytas garantijos kortelėje. Šio vadovo gale rasite dalių, kurias galite užsisakyti, sąrašą.57

APLINKOSAUGA Norint apsaugoti nuo pažeidimo gabenimo metu, šis prietaisas pristatomas kietoje pakuotėje, kurią pagrinde sudaro medžiagos, kurias galima vėl naudoti. Todėl prašome atiduoti įpakavimą perdirbimui. Sugadintus ir (arba) senus elektrinius ar elektroninius prietaisus privaloma atiduotiįspecialiaitamskirtusatliekų surinkimo punktus. Taikoma tik EB šalims Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/ES dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai. GARANTIJA Perskaitykite garantines sąlygas, pateiktas atskirai pridėtoje garantijos kortelėje. Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.
