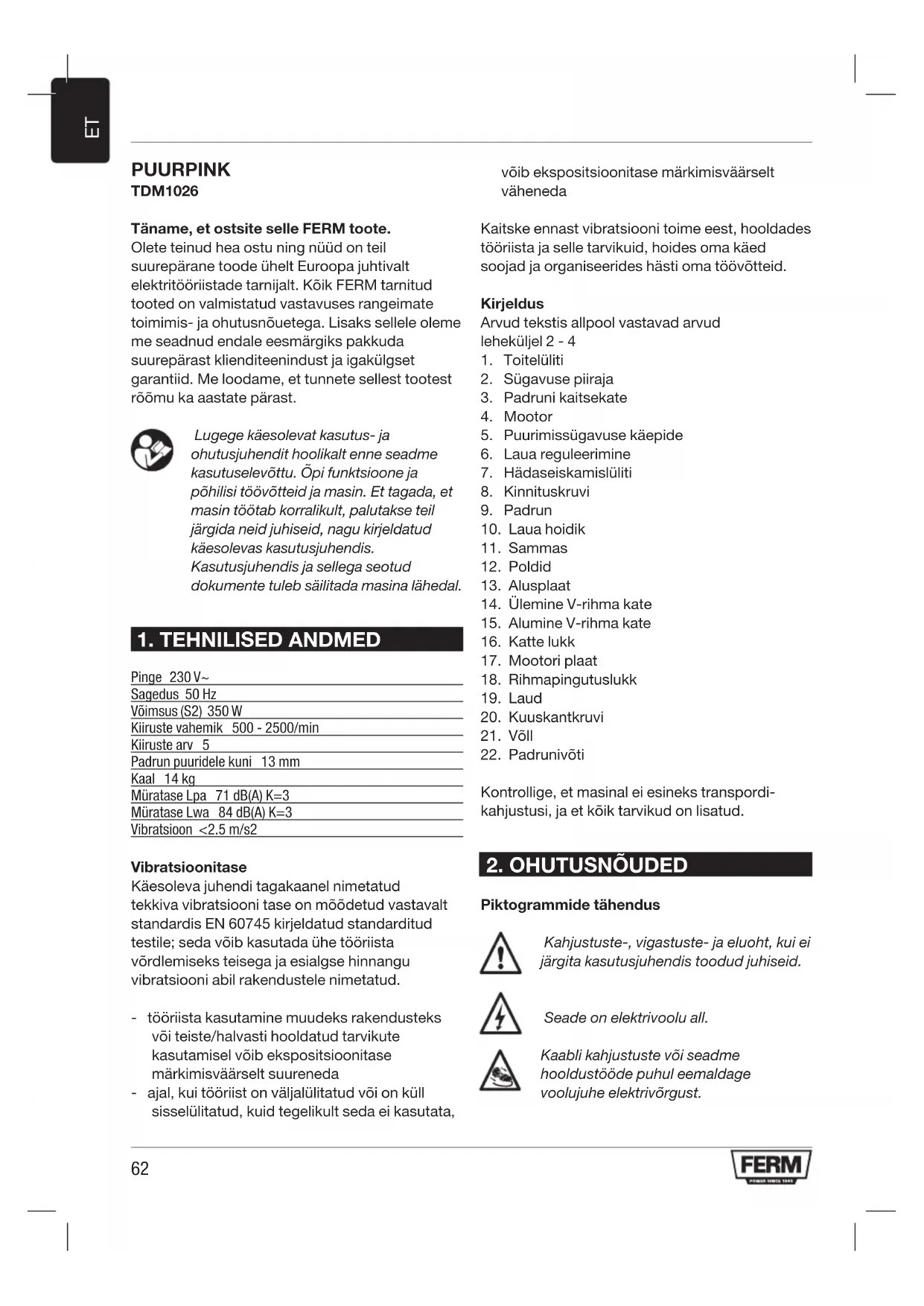

KASUTUSJUHEND TDM1026 Ferm

PUURPINK TDM1026 Täname, et ostsite selle FERM toote. Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Kõik FERM tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgset garantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast. Lugege käesolevat kasutus- ja ohutusjuhendit hoolikalt enne seadme kasutuselevõttu. Õpi funktsioone ja põhilisi töövõtteid ja masin. Et tagada, et masin töötab korralikult, palutakse teil järgida neid juhiseid, nagu kirjeldatud käesolevas kasutusjuhendis. Kasutusjuhendis ja sellega seotud dokumente tuleb säilitada masina lähedal.

1. TEHNILISED ANDMED

Pinge 230 V~ Sagedus 50 Hz Võimsus (S2) 350 W Kiiruste vahemik 500 - 2500/min Kiiruste arv 5 Padrun puuridele kuni 13 mm Kaal 14 kg Müratase Lpa 71 dB(A) K=3 Müratase Lwa 84 dB(A) K=3 Vibratsioon <2.5 m/s2 Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja esialgse hinnangu vibratsiooni abil rakendustele nimetatud. - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid. Kirjeldus Arvud tekstis allpool vastavad arvud leheküljel 2 - 4

3. Padruni kaitsekate

5. Puurimissügavuse käepide

Kontrollige, et masinal ei esineks transpordi- kahjustusi, ja et kõik tarvikud on lisatud.

Piktogrammide tähendus Kahjustuste-, vigastuste- ja eluoht, kui ei järgita kasutusjuhendis toodud juhiseid. Seade on elektrivoolu all. Kaabli kahjustuste või seadme hooldustööde puhul eemaldage voolujuhe elektrivõrgust.63

Hoidke inimesed eemal. Kandke kaitseprille ja kuulmiskaitsmeid. Enne kasutuselevõttu järgige järgmist:

• Ärge kõrvaldage mehhaanilisi ega elektrilisei kaitsmeid.

• Kandke puurimisel kaitseprille. Pikkade juste korral tuleb need varjata mütsi või räti alla.

• Riietus töötamise ajal ei tohi olla lotendav, varrukad peavad olema kinnitatud tihedalt käevarre ümber, et ei tekiks ohtu puuri ümber haakuda.

• Töödeldavad detailid peavad olema kinnitatud kruustangide vahele, käega hoidmine keelatud.

• Asetage töödeldav detail risti töölaus olevate soontegaTöötlemisjääkide eemaldamiseks kasutage harja, pintslit või käsna.

• Töötava seadme korral on puhastamine ning määrimine keelatud.

• Puuride padrunisse kinnitamine on lubatud ainult padrunivõtmega. Padrunivõtit ei tohi kunagi padrunisse jätta. Veenduge enne seadme käivitamist, et padrunivõti on eemaldatud.

• Keelatud on vigastatud tarvikute kasutamine.

• Puurpink ei ole mõeldud freesimistöödeks. Seade koheselt välja lülitada, kui esineb:

• Häireid lülitis või vigastused toitekaablis

• Eristuv suits või sulamine seadmes või juhtmetes. Kohe lülitage masin, kui:

• Rikke toitepistik, voolujuhe elektrivõrgust või voolujuhe elektrivõrgust kahju.

• Suitsetamine või hais kõrbenud isolatsioonis. Elektriohutus Elektriliste seadmetega töötamisel järgige alati ettekirjutusi tuleohutuse, võimaliku elektrilöögi ja vigastuse osas. Lugege ohutusnõudeid allpool ja lisatud ohutusnõuetega. Kontrollige alati, et toide vastab pinge andmesildil. Voolukatkestuse korral lülitub seade automaatselt välja. Voolu taastumisel seade automaatselt ise ei kävitud, vaid tuleb uuesti sisse lülitada. Asendamine kaablid või pistikud Visata vana kaablid või pistikud kohe, kui nad asendatakse uutega. Et pistikut lahtise kaabli seinakontakti, on väga ohtlik. Pikendusjuhtmete kasutamine Kasutage ainult seadme võimsusele vastavat sertifitseeritud pikenduskaablit, mille soone ristlõige on minimaalselt 1,5 mm2. Trummlil asetsev pikenduskaabel tuleb täielikult lahti kerida.

• Kinnitage komplektis olevate poltide (12) abil seadme sammas (11) alusplaadi (13) külge.

• Paigaldage ülevalt sambale tõmmates puurimisalus (10), kinnitage fiksaatori (6) abil soovitud kõrgusele.

• Nüüd saate monteerida masina korpuse (7), kinnitada olemasolevate kruvidega (8).

• Paigaldage padruni kaitsekatte hoidik võllile (21) ja kinnitage soonkruvi.

• Puhastage padrunis (9) olev kooniline ava ja võll puhta riidetükiga. Veenduge, et pindade külge ei ole kleepunud võõrkehasid.

• Suruge padrun (9) mööda võlli (21) jõuliselt lõpuni üles.

• Paigaldage läbipaistev padruni kaitsekate (3) padruni (9) kaitsekatte hoidiku külge ja kinnitage kinnituskruvid.

• Kuna puurivõll on tehases määritud, on soovitatav lasta masinal enne kasutamist umbes 15 minutit madalaimal kiirusel töötada. Enne padruni lükkamist puurivõlli otsa peavad padruni sisepind ja võlli välispind olema täiesti määrdevabad! Puurpingi paigaldus Enne seadme kasutuselevõttu tuleb ta kinnitada kindlalt tööpinnale. Selleks on alusplaadis (13) vastavad avaused. Masin tuleb kindlalt tööpinna külge kinni kruvida, et ta töötades ei loksuks. Vajaduse poltide ja mutritega.64

Kinnituskruvisid ei tohi üle pingutada, alusplaadile ei tohi tekida muljumisi, mis võib viia purunemiseni. Spindli erinevate pöörlemiskiiruste seadmine Joonis C

• Spindli erinevaid kiruseid seadistatakse kiilrihma ümbertõstmisega. Selleks tuleb kõigepealt seade välja lülitada nind toitejuhe võrgust välja tõmmata. Kiilrihma ümbertõstmiseks avage korpuse kaas (14).

• Vabastage kinnituskruvi (18) ja tõmmake mootorit ette spindli poole. Kiilrihm läheb lõdvaks. Asetage rihm ümber vastavalt soovile, kiirused näidatud allpool tabelis.

• Pärast soovitud asendi leidmist suruge mootor uuesti tahapoole ja fikseerige pingutuskruvi (18).

• Nüüd tuleb sulgeda uuesti korpuse kaas ning toitejuhe seina torgata – seade on taas töötamiseks valmis. Töötamisel peab korpuse kaas olema kindlalt suletud. Joonised C ja D Pingutamine on tehtud õigesti, kui kiilrihma lõtk on umbes 1 cm. Rihmarattad peavad olema samal kõrgusel, et vältida kiilrihma kulumist või mahahüppamist. Seda saab reguleerida pöörates kruvi mootorivõlli ülemises otsas üles või allapoole. Võlli pöörölemiskiirused Joonis E Kiilrihma asend Pööret/min

Puurivõlli pöörete arvu V-rihma kombinatsioonide puhul saab vaadata jooniselt ja tabelist. Test Rihmapinge enne seadme ühendamiseks vooluvõrgust lahti.

4. KASUTAMINE, JUHISED

Sügavuspiiraja Joonis A-1 Puurimissügavuse (2) regulaatoriks on spindilist vasakul asuval juhtsiinil paiknev mutter. Puuri kinnitamine Joonis F Padrunisse on võimalikk kinnitada puure ja muid silindrlise sabaga tarvikuid. Puuri padrunis libisemise vältimiseks tuleb see hammastatud padrunivõtmega tugevalt kinni keerata. Töödeldava detaili kinnitamine Joonis G Puurimisalus on kruustangide kinnitamiseks varustatud sobilike soontega. Pingutage töödeldav detail alati kruustangide vahele. Sellega väldite õnnetusjuhtumeid ja saavutate täpsema puurimistulemuse. Puurimisaluse reguleerimine Puurimisalus on kinnitatud samba külge. Kõrgust on võimalik fiksaatori (6) abil muuta. Töödeldava detaili ja puuriteraviku vahele peaks piisavalt ruumi jääma. Joonis I Kaldus pindade ja nurga all olevate avade puurimiseks on puurimisalust (19) võimalik kallutada. Vabastage kinnituskruvi (20), keerake puurimisalus soovitud nurga alla ning fikseerige kruvi uuesti tugevalt. Hiljem saate samal meetodil puurimisaluse uuesti horisontaalseks muuta, järlgides plaadi tagaküljel olevat skaalat. Pöörete arv, pöörlemiskiirus, toide Puuri etteannet reguleeritakse seadme paremal küljel asetseva kolmeharulise käepideme abil. Lõikamiskiirust määratakse kooskõlas spindli pöörlemise ja puuri läbimõõduga. Põhireegel: mida suurem puuri läbimõõt, seda väiksemaks peavad muutuma spindli pöörded. Mida tugevam on töödeldav materjal, seda suurem peab olema surve puurile. Et puur sealjuures üle ei kuumeneks, tuleb vähendada spindli pöördeid. Samuti võiks jahutamiseks kasutuada puurimisõli. Õhukestesse plekkidesse suuremate aukude puurimisel peab etteanne väga väike olema, et65

puur hakkima ei kipuks. Sügavamate aukude (suuremad kui 2 puuri läbimõõtu) on puuri kuumenemisoht suurem. Ka sel juhul tuleb etteannet ning pöörlemiskiirust vähendada. Korduv puuri väljatõstmine aitab läbimisteed puhastada. Üle 8mm avade puurimisel on soovitav eelpuurimine väiksema läbimõõduga puuriga, et vältida suure puuri liigset ülekoormuse tõttu tekkivat kulumist.

Jälgige, et seade poleks lülitatud vooluvõrku, kui tehakse hooldustöid masina mehhaaniliste osade juures. Käesolev seade on valmistatud eesmärgiga teenida kasutajat pikka aega ilma remondita. Piisab regulaarsest puhastamisest ja õigest kasutamisest. Puhastamine Puhastage masina korpust regulaarselt (soovituslikult pärast iga ksutuskorda) pehme lapiga. Hoidke õhutusavad tolmu- ja mustusevabadena. Võite lappi kergelt niisutada seebiveega. Ärge kasutage seadme puhastamiseks bensiini, ammoniaaki, alkoholi. Määrimine Kõk puurmasina laager on tehase poolt määritud. Aegajalt tuleb määrida hammasrattaid ja -latte, puurimisaluse tõstemehhanismi, spindli võlli määrimiseks avage ülemine kaas ja tilgutage võllile veidi õli, aga nii, et kiilrihm ei saaks õliseks. Defektid Kui defekt ilmneb seetõttu osa masinast on hakanud saada kulunud, palun võtke teeninduskeskuse alates garantii kaardiga. Lõpus selle juhendi leiad detailijoonis üksused, mida saab osta. KESKKOND Et vältida kahjustusi transpordil, on seade pakitud tugevasse ümbrisesse, mis koosneb enamjaolt taaskasutatavatest materjalidest ning mida saab lihtsalt ning õigesti utiliseerida. Utiliseerimist vajavaid seadmeid ei tohi visata olmeprügi hulka. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri-ja elektrooni- kaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil. GARANTII Vastavalt Eesti Tarbijakaitse Ameti infole eksisteerib pretensiooni esitamise aeg, mi on eratarbijale 2 aastat ja juriidilisele isikule 1 aasta. Seadet ei vahetata välja ega remondita enne maaletooja poolt aktsepteeritud spetsialisti ülevaatust. Seadme ja kasutusjuhendi juures võib ette tulla muudatusi, tehnilisi andmeid võib ilma etteteatamata muuta.66
