GEBRUIKSAANWIJZING HG03172 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies

Vertaling van de oorspronkelijke gebruiksaanwijzing

GB/IE/NI Operation and safety notes DK Brugs- og sikkerhetshenvisninger Side 11 FR / BE Instructions d'utilisation et consignes de sécurité Page 17 NL/BE Bedienings- en veiligheidsinstructies Pgina 24 DE/AT/CH Bedienungs- und Sicherheitshinweise	Page 5
	31

①

②

Legenda van de gebruike pictogrammen.. 25

Inleiding

Correct gebruik.. 25

Onderdelenbeschrijving.. 25

Inhoud van de levering.. 25

Veiligheidsinstructures

Voor de ingebruikname.. 27

Draaggreep monteren.. 27

Hefstang monteren.. 27

Hydraulische olie verdelen.. 27

Ingebruikname

Last (auto) optillen.. 27

Last (auto) latent zakken.. 27

Adapter monteren (optie) 28

Reiniging en onderhoud. 28

Onderhoud en service.. 28

Afvoer 28

Garantie 29

Afwikkeling in geval van garantie.. 29

Service 29

Vertaling van de originele conformiteitsverklaring . 29

Legenda van de gebruikte pictogrammen

Lees de gebruiksaanwijzing!

Hefhoogte ca. 135mm - 342mm (zonder adapter) 150mm - 357mm (met adapter)

Hartelijk gefeliciteerd met de aankoop van uwieve product. U hebvoor een hoogwaardig product ge

kozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aan-dachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product al-leen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanner u het product doorgeeft aan derden, ook alle documenten mee.

- Correctgebruik

De hydraulische krik is bedoeld voor het optillen en neerlaten van auto's. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en+kunnen tot risico's zoals letsel en beschadigingen leiden. De fabrikant is Niet aansprakelijk voor uit onbedoeld gebruik voortvloeije schade. Het product is Niet bestemd voor commerciele doeleinden.

Opmerking: Sluit nai eder gebruik het daal-ventiel 5!

Onderdelenbeschrijving

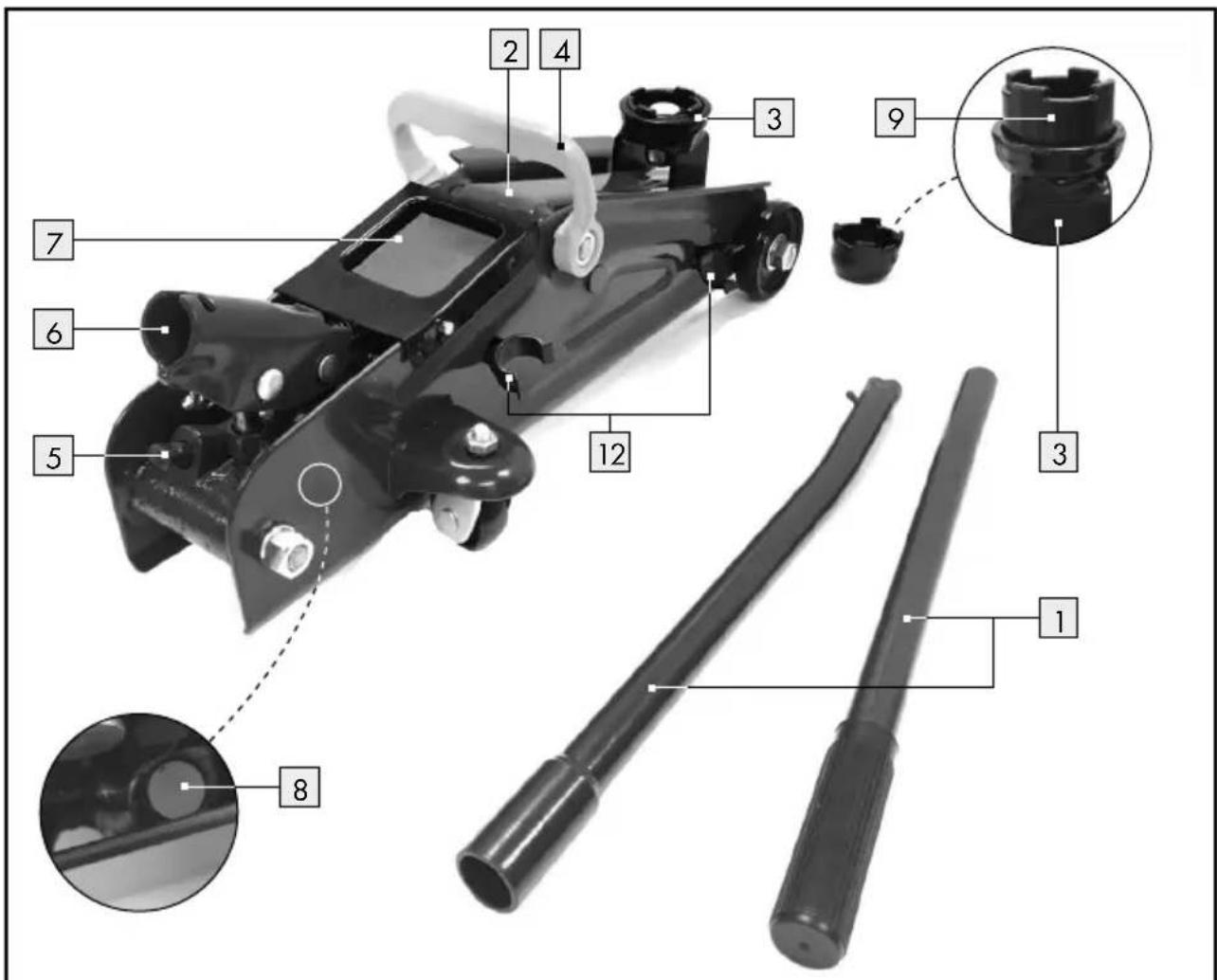

1

Hefstang

2

Draagarm

3

Draagschotel

4

Draaggreep

5

Daalventiel

6

Hulsvoor de hefstang

7

Afdekking

8

Ontlastingsventiel

9

Adapter

10

Zeskantschroef

11

Moer

12

4 × Opbergklemmen

-Technischegegevens

Hefhooge:

ca.135-342mm

ca.150-357mm

(met adapter)

Draagkracht maximaal: 2000kg

Soort hydraulische oolie: SAE 10

Hoeveelheid hydraulische olie: 115 ml

Maximale bedieningskracht: 350N^

• Als de uitgeoefende kracht hoger ligt dan deze waarde, dient u met de hulp van andere personen de kracht te verlagen.

Inhoud van de levering

1 hydraulische rangeerkrik
1 adapter
1 hefstang
1 gebruiksaanwijzing

Veiligheidsinstructies

GEVAAR! Volg de onderstaande instructies op, anders bestaat er levens- en letselgevaar alsook beschadigingen aan het product c.q. de auto.

Gebruik bovendien altijd steunbokken en welkeggen wanner u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wanner u geen andere veiligheidsmaatregelen hebt getroffen. Zo voorkomt u

dat de auto wegrolt, weglijkdt of kantelt. De krik is alleen geschikt om ieits op te tillen.

Gebruik het product alleén op een vaste, vlakke ondergrond. Op een Niet-verharde en oneffen ondergrond - zoals bijv. grindpaden - kan de last weglijkden.

Let erop dat u de maximale nominale last (draagkracht) nooit overschrijdt.

Het is absolutist vereist dat de bedienende person de krik en de last tijdens alle beweggingen kan observeren.
Hetisniet toegestaan, onder de opgetilde last te werken zolang deze Niet met behulp van geschikte middelen beveiligd is.
Laat de hydraulische krik Niet door ongekwalificeerde en onervaren Personen gebruiken.
Beveilig de auto voor gebruik van de hydraulische krik gegen wegrollen. Trek de handrem aan,zet de auto in een versnelling (bij automaat "P" ) en beveilig de auto door middel van welkeggen.
Wees ondanks getroffen veiligheidsmaatregelen steeds oplettend en let tijdens de gehelewerkzaamheden aan de auto erop, of dedraagschotel 3 vast op de kriksteun zit.
Zorg ervoor, dat bij het optillen van de auto geen benzine, accuvloeistof of andere gevaarlijke substanties können lekken.
Verzeker u ervan, dat zich geen personen of hindernissen onder de auto bevinden, wanner u de auto neerlaat.
Laat de auto slechts langzaam zakken.
- Controller of alle onderdelen op de voorgeschreiben wijze gemonteerd zichen en in optimale staat verkeren.
- Controleer vór ieder gebruik of de hydraulische krik optimaal functioneert. Controleer de hydraulische krik vooral op lekkende hydrauliekolie en correcte montage van alle schroeven en ventilen.
Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op.
Het is nicht toegestaan, Personen met een hydraulische krik op te tillen en u dient erop te letten, dat Personen die zich in de buurt

bevinden, voldoende afstand houden tot het voertuig, als de hydraulische krik in gebruik is.

Verstel nooit het ontlastingsventiel 8. Het ventiel werd in de fabriek ingesteld en mag nicht worden bijgesteld. Als de instelling van het verilgheidsventiel worden veranderd, mag het product zicheer worden gebruikt.
De gebruiker dient voor gebruik van de krik door een ervaren person met het apparaat vertrouwd te worden gemaakt. De pomp- en overbrengingskrachten bedragen ongeveer 350N.
Als de markeringen op het product zodanig beschadigd zijn dat ze Niet meer leesbaarijken, worden van verder gebruik van de krik afgeraden totdat de markeringen�k hersteld.
Voer geen veranderingen uit aan de hydraulische garagekrik. Ledere constructieve verandering aan het apparaat heeft UITwerkingen op de veiligheid en de overeenstemming van het apparaat met de norm EN 1494/A1:2008.
Bij het gebruik van de krik moet de toegepaste kracht lager zichn dan 350 N. Dit komt overeen met een kracht van ongeveer 35kg aan de hendel.
De gebrukstemperatuur van de hydraulische olie van dit apparaat ligt bij -20^ tot +40^ .
Gebruik het apparaat alleen voor het optil- len en neerlaten van de auto, Niet om het in opgetilde positie vast te houden. Beweeg het nichtijdhen het optillen of neerlaten.
Breng na gebruik alle onderdelen wee in de oorspronkelijke positie. Laat de hydraulische olie of de oliepomp door een vakkundig person verrangen, als onderdelen van het apparaat Niet meer versteld konnen worden.
Mocht u een olielekkage vaststellen, dient u de werkzaamheden te beeindigen en de verontreiniging met een doekke te verwijderen. Laat het product door een vakman repareren.
Als de autokrik Niet meer maar benedenGaat zoals gewenst, dient u het voertuig in elk geval door middel van bokken gegen onbedoeld dalen te beschermen. Zorg voor

een andere autokrik waarmee u het voertuig zodanig kurz opkrikken dat de defecte autokrik veilig kan worden verwijderd. Zoek bij twijfel deskundige hulp.

Voor de ingebruikname

Draaggreepmonteren

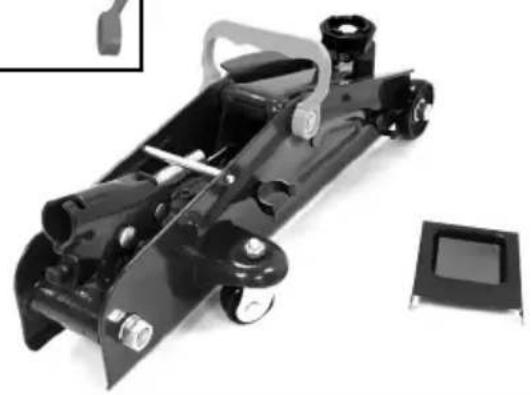

De draaggreep 4 kan in twee verschillende posities worden aangebracht, zie afbeeling 1 en 2.

Maak allereerst de ene kant van de draaggreep vast aan de moer van de krik.

Plaatservolgens de andere kant van de draaggreep zodenig dat u deze eveneens met de moer aan de andere kant van de krik vast kunt maken.

●Hefstangmonteren

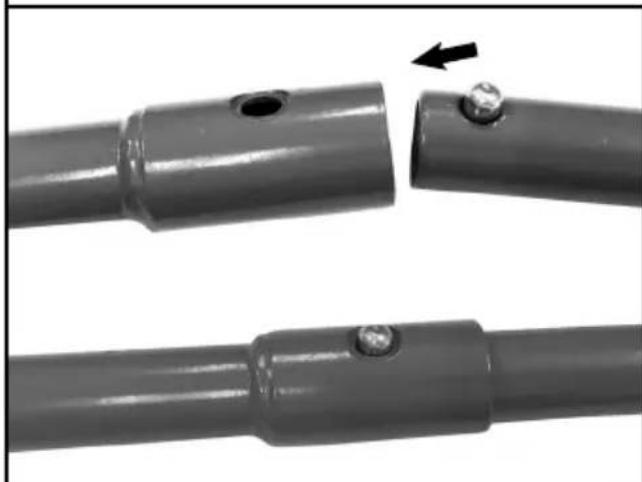

Voor de montage de hefstang gewoon in elkaar schuiven. Druk op de knop om de hefstang 1 voor de opslag vrij te gezven.

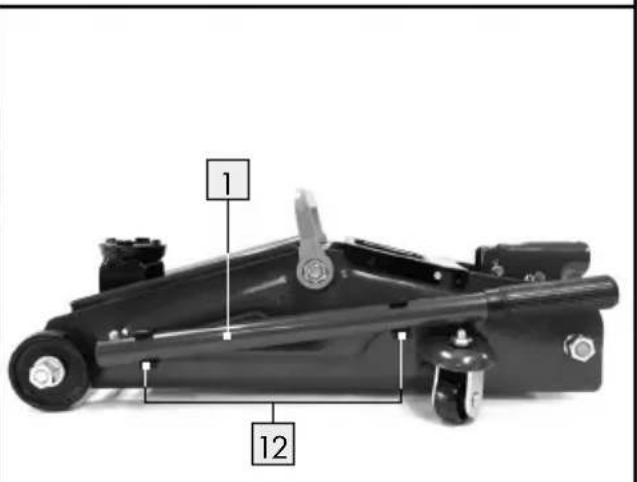

De opbergklemm@kunnen voor het op-bergen van de hefstang 1 worden gebruikt.

- Hydraulische olie verdelen

Schuif bij gesloten daalventiel 5 de hefstang 1 in de huls voor de hefstang 6. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang 1 op en neer) en zorg zo voor een gelijkmatige verdeling van de hydraulische olie.

Opmerking: Controller eventuel of het daalventiel 5 gesloten is, door te proberen de geplaatste hefstang 1 met de klok mee te draaien (zie afb. A). DRAAI NIET TE STEVIG! Als hij Niet meer kan worden gedraaid, is het daalventiel 5 gesloten.

De moer [11] dient voor het gebruik vastgedraaid te worden.

Ingebruikname

- Last (auto) optillen

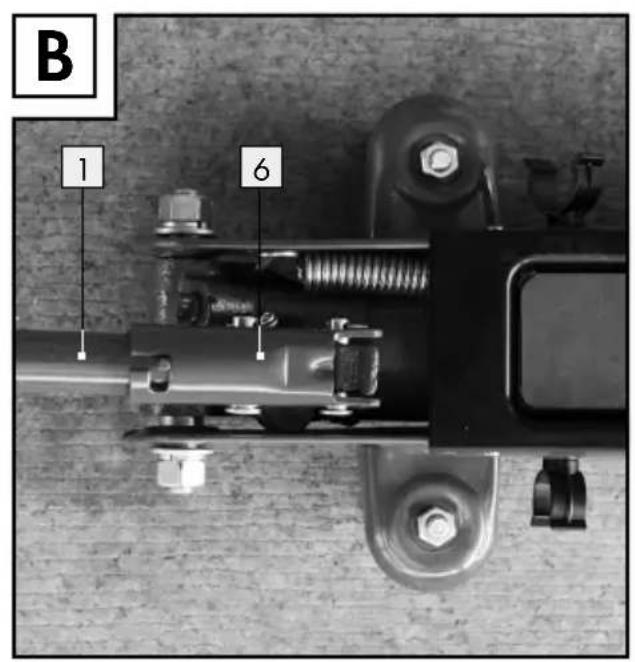

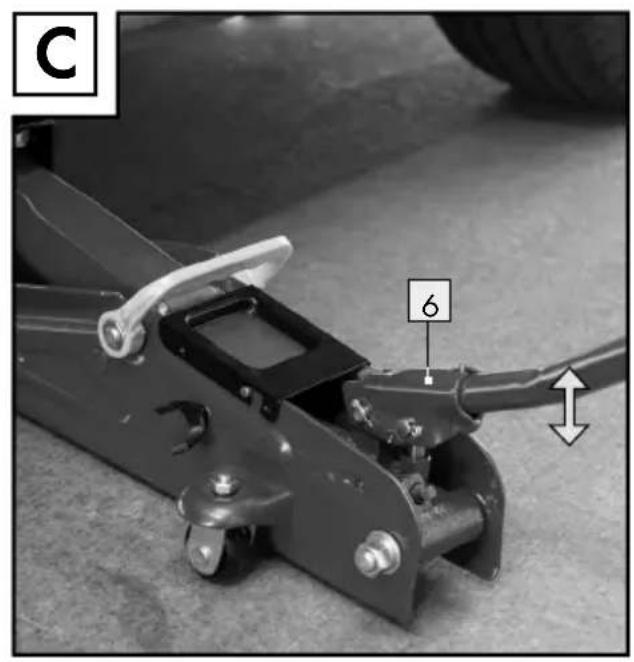

Draai de hefstang 1 bij gesloten daalventiel 5 met de klok mee in de huls voor de hefstang 6 (zie afb. B).
Plaats de hydraulische krik volgens de handleiding van de auto onder het waarvoor bestemde punt.
Let op dat de draagschotel 3 in het midden belast worden. Krik de auto door op- en neerwaartse bewegingen van de hefstang 1 zo ver op dat u de steunblokken onder de auto kunt zetten (zie afb. C).

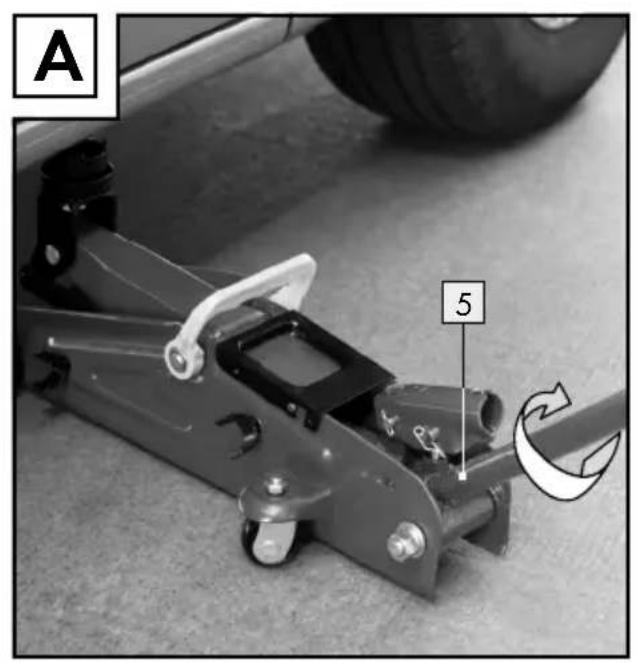

Laat de auto verwolgens zakken tot op de steunbokken door het daalventiel 5 door het draaien van de hefstang 1 langzaam gegen de klok in draaiend, te openen.
De krik is NIET GESCHIKT VOOR HET OMHOOG HOUDEN van voertuigen.

- Last (auto) latent zakken

LEVENSGEVAAR! Zorg ervoor, dat zich geen personen of hindernissen onder de auto bevinden wonneer u de auto LASTZAKKEN.

Til de auto (zoals voorheen beschreven) eerst een beetje op, zodate u de steunbokken kunt verwijderen.

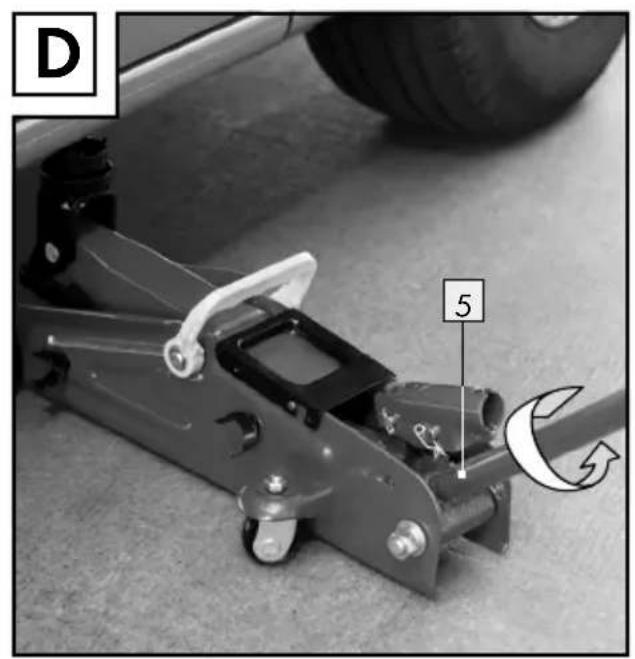

Draai het daalventiel 5 gegen de klok in totdat de auto zakt, maar open het ventiel Niet zover dat het losraakt en de hydraulische olie uit het daalventiel 5 stroomt (zie afb. D).
VOORZICHTIG! Laat de auto slechts langzaam zakken. Anders bestaat er gevaar voor letsel en voor schade aan de krik en / of de auto.
Trek de garagekrik onder de auto vandaan en LAST de draagarm 2 volledig calen.
Sluit het daalventiel 5 door het met de klok mee zich te draaien.

- Adapter monteren (optie)

Krik de krik van zich oorspronkelijke hoogte (13,5 cm) op maar een hoogte van 34 cm door de hefstang omhoog en omlaag te bewegen (zie hoofdstuk "Ingebruikname").
Opmerking: heb de krik Niet tot in de bo- venste positie op en LAST voldoende plaats over voor het bevestigen van de adapter 9.

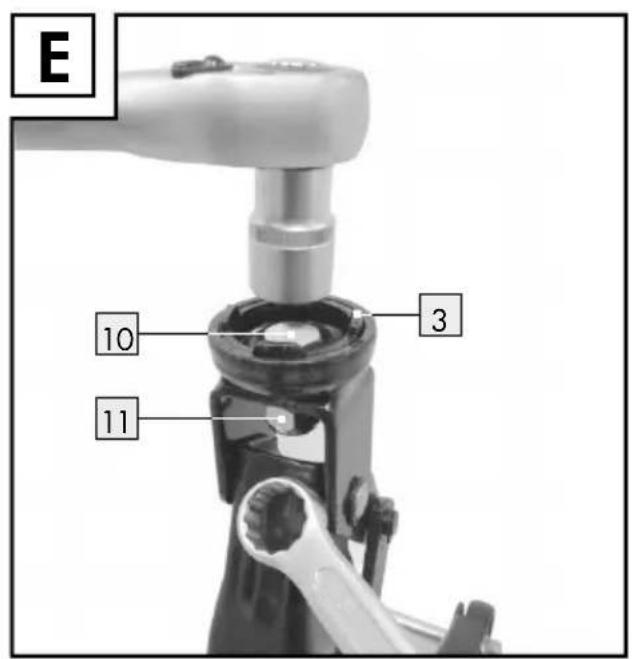

Verwijder de zeskantschroef 10 van de moer 11 met behulp van een steeksleutel met opzetstuk (18 mm) en een ringsleutel (18 mm) (zie afb. E).

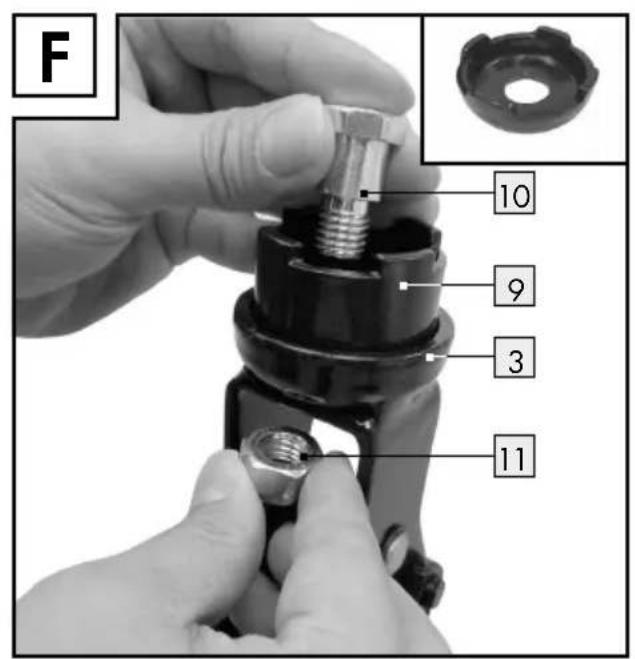

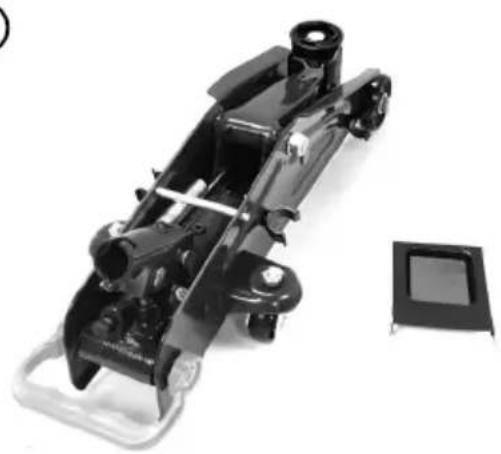

Plaats de adapter 9 op de schotel 3. Voer de zeskantschroef 10 van bovenaf door de adapter 9 en de schotel 3 (zie afb. F).
Plaats tegelijkkertijd de moer met behulp van een ringsleutel onder de schotel (18 mm).
Fixeer de zeskantschroef [10] en de moer [11] met behulp van een steeksleutel met opzetstuk (18 mm) en een ringsleutel (18 mm) (zie afb. G).
Laat de krik weer neer tot op+zijn oorspron-kelijke hoogte door het daalventiel 5 tegende kok in te draaien. Let op dat het daalventiel 5 Niet losraakt en geen hydrauliekolie vrijkomt (zie hoofdstuk "Last (auto) latentzakken").
Als u de adapter 9 Niet meer nodig heb, verwijdert u hem door de zeskantschroef 10 en de moer met behulp van een steeksleutel met opzetstuk (18 mm) en een ringsleutel (18 mm) van elkaar los te draaien (zie afb. E).
Fixeer verwolgens de zeskantschroef 10 en de moer 11 om ze in de schotel 3 te bewaren.

Reiniging en onderhoud

Gebruik in geén geval scherpe of bijtende reiniqingsmiddelen.
Vet alle externe, bewegende onderdelen goed.
Reinig de hydraulische krik met een licht geoliede doek.

Laat de draagarm 2 en de huls voor de hefstang volledig zakken om de garagekrikplaatsbesparend op te bergen.

Onderhoud en service

Opmerking: Het bijvullen van hydraulische olie mag alleén door een vakkundig persoon worden uitgevoerd! Gebruik alleen hydraulische olie die voldoet aan SAE 10. Houd er rekening mee dat te veel olie de functie van de krik kan belemmeren. Vul maximaal 115 ml olie bij als alle olie verbruikt is. Vul de hydraulische olie tot aan de onderkant van de vulopening (zie afb. H).

Opmerking: de slijtage-levensduur van 3aar komt te verrallen, als de krik Niet door gekwalificeerd vakkundig personeel worden gecontroleerd.

Opmerking: de sluiting voor de bijvulolie kan worden verwijderd met een schroevendraaier met platte kop.

Opmerking: de hydraulische vloeistof moet bij volledig olaag gelaten hefhendel worden gecontroleerd.

Laat een defeche hydraulische krik alleén door een vakman repareren. Probeer nooitzfle de krik te repareren.
Neem de hydraulische krik nooit helemaaluit elkaar. Door een eigenmachtige demontage+kunnen bij later gebruik functiestoringen optreden.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoort bestemde depot of het gemeentelijk milieupark. Over afgifteplaatsen en hun openingsstijden kunt u zich bij uw aangewezen instantie informeren.

Laat de hydraulische olie op milieuvriendelijk wijze verwijderen. Zorg ervoor dat de afvoer door een erkende vakmonteur worden uitgevoerd of neem contact op met een inzamelpunt voor schadelijke stoffen bij u in de buurt.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt urechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantieniet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhoden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.

Afwikkeling in geval van garantie

Omeen snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in ache tene:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456_7890) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveer, op het titelblad van uw handleiding (linksonder) of als sticker op de aller- of onderzijde.

Wanner er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande serviceafdeling op te nemen.

Een als defect geregisteerd product sunt u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL ServiceNederland

Tel.: [phone]

(0,10EUR / Min)

- Vertaling van de originele conformiteitsverklaring

Wij, OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DUISTLAND, verklaren alleen verantwoordelijk te zijn, dat het product: hydraulische rangeerkrik, modelnr.: HG03172, versie: 11 / 2019, waaroor deze verklaring geldt, voldoet aan de normen / normatieve documenten van 2006/42/EG.

Toegepaste geharmoniseerde normen:

EN 1494/A1:2008

Serienummer: IAN 311948_1904

Tobias König

Afdelingsleider / documentverantwoordelijke

De conformiteitsverklaring kunt u ook nalezen

op www.owim.com.

C

Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlij 2011/65/EG van het Europese Parlement en de Raad van 8 Juni 2011 betreffende de beperking van het gebruik van bepaalde geleerde stoffen in elektrische en elektronische apparatuur.
