BEDIENUNGSANLEITUNG HG03172 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

DK

HYDRAULISKDONKRAFT

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, TYSKLAND

Neckarsulm, 04.06.2019

Konformitetserklæringen finder De øgså under: www.owim.com.

C

Tel.: [phone] (0,15 EUR / Min.)

E-Mail: [e-mail]

Chef de secteur / Responsible des documents OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, ALLEMAGNE

Neckarsulm, 04.06.2019

Technische gegevens.. 25

Hydraulische rangeerkrik

Inleiding

E-Mail: [e-mail]

BE ServiceBelgi

Tel.: [phone] (0,15 EUR / Min.)

E-Mail: [e-mail]

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

74167 Neckarsulm, DUISTLAND

Neckarsulm, 04.06.2019

Legendeder verwendenten Piktogramme .Seite 32

Einleitung . 32

Bestimmungsgemäß Verwendung.
Teilebeschreibung. 32
Technische Daten. 32
Lieferumfang. 32

Sicherheitshinweise. 32

Vor der Inbetriebnahme .Seite 34

Tragegriff montieren. 34
Hubstange montieren. 34
Hydraulikol verteilen .Seite 34

Inbetriebnahme .Seite 34

Last (Kfz) anheben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Last (Kfz) absenken.
Adapter anbringen (optional) . 35

Reinigung und Pflege. 35

Wartung und Service . 35

Entsorgung . 36

Garantie . 36

Abwicklung im Garantiefall.. .Seite 36
Service . 36

Original-Konformitätserklarung .Seite 37

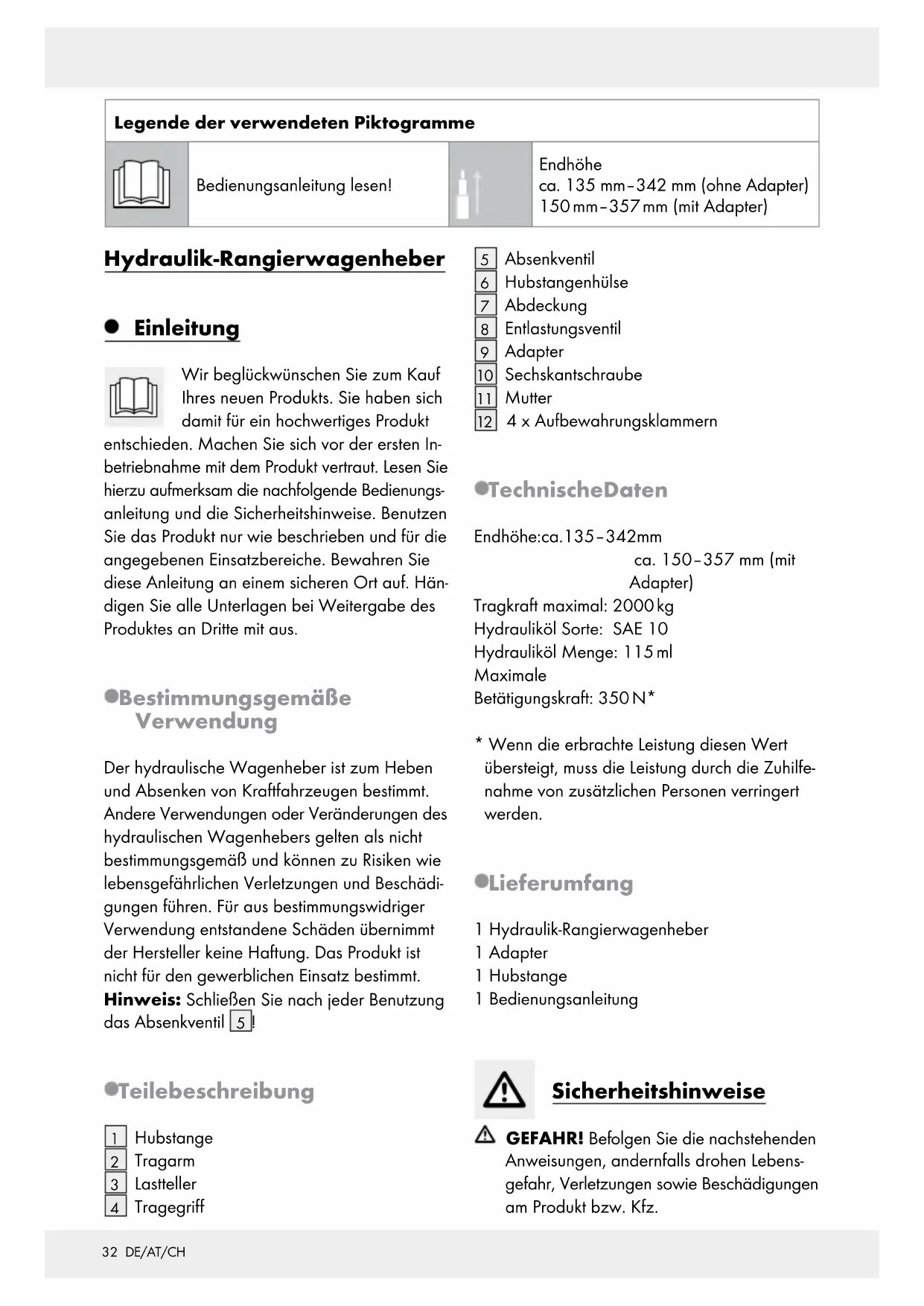

Legende der verwendeten Piktogramme

Bedienungsanleitung lessen!

Endhoheca. 135mm - 342mm (ohneAdapter) 150mm - 357mm (mitAdapter)

Hydraulik-Rangierwagenheber

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt

entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Handigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Der hydraulische Wagenaher ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenabers gelten als nicht bestimmungsgemäß und konnen zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: SchlieBen Sie nach jeder Benutzung das Absenkventil 5

5 Absenkventil
6 Hubstangenhülse
7 Abdeckung
8 Entlastungsventil
9Adapter
10 Sechskantschraube
11Mutter
12 4 x Aufbewahrungsklammern

-Technische Daten

Endhöhe:ca.135-342mm

ca. 150-357 mm (mit

Adapter)

Tragkraft maximal: 2000kg

Hydraulikol Sorte: SAE 10

Hydraulikol Menge: 115 ml

Maximale

Betätigungskraft: 350 N*

• Wenn die erbrachte Leistung diesen Wert übersteigt, muss die Leistung durch die Zuhlfenahme von zusätzlichen Personen verringgert werden.

Lieferumfang

1 Hydraulic-Rangierwagenheber
1 Adapter
1 Hubstange
1 Bedienungsanleitung

Sicherheitshinweise

GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen sowie Beschädigungen am Produkt bzw. Kfz.

Teilebeschreibung

1 Hubstange
2 Tragarm
3 Lastteller
4 Tragegriff

• Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. Soverhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs. Das Hubgerät ist nur zum Anheiten geeignet.
  Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen - wie z.B. Schotterdecken - kann es zum Verrutschen der Last kommt.

Achten Sie darauf, dass Sieniemals die zulässige Nennlast (Tragkraft) überschreiben.

Esisterforderlich,dass die Bedienungsperson dasHubgeratund die Lastwahrend allerBewegungen beobachten kann.
■Esistnicht erlaubt, unter der angehobenen Last zu arbeiten, solange sie nicht durch geeignete Mittel geschichert ist.
Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen.
Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P”) und sichern Sie das Kfz mittels Radkeilen.
Seien Sieriotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller fest auf der Wagenheberaufnahme sitzt.
Stellen Sie sicher, dass beim Anheiten des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können.
Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie these absenken.
■ Senken Sie das Kfz nur langsam ab.
Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.
Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes

Hydraulikol, den festen Sitz aller Schrauben und Ventile.

Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an.
Esist nicht erlaubt,Personen mit dem hydraulischenWagenheber anzuheiten und achten Sie daraufuf,dassich in der Naha befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist.
Verstellen Sie niemals das Entlastungsventil 8. Es wurde werkseitig voreingestellt und darauf nicht nachjustiert werden. Wird die Einstellung des Sicherheitsventils verändert, darauf Produkt nicht mehr benutzt werden.
Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrne Person mit dem Gerät vertraut zu machen. Die Pump-und Übertragungskräfte betragen ungebahr 350N.
Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgeraten, bis diese erneuert wurden.
- Nehmen Sie keine Umbauarbeiten am hydraulischen Rangierwagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494/A1:2008.
Beim Benutzen des Wagenhebers muss die aufgewandte Kraft niedriger als 350N sein. Dies entspricht einer Kraft von ungebahr 35kg am Hebel.
Die Betriebstemperatur des Hydrauliköls\ deses Geräts liegt bei -20 °C bis +40 °C.
Benutzen Sie das Gerät nur zum Hebenn und Absenken des Kfz, nicht zum Halten in angehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken.
Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstehen setzen.

Falls Sie ein Austreten von Öl bemerken, beenden Sie die Arbeit und beseitigen Sie die Verschmutzung mit einem Tuch. Lassen Sie das Produkt von einem Fachmann reparieren.
Sollte sich der Wagenheber nicht mehr wie gewollt absenken setzen, sichern Sie unbedingt das Fahrzeug durch Unterstellböcke gegen ein unbeabsichtigtes Absenken. Beschaffen Sie sich einen weiteren Wagenheber, mit dem Sie das Fahrzeug soweit anheiten konnen, dass der defekte Wagenheber sicher entfernt werden kann. Nehmen Sie professionelle Hilfe in Anspruch, falls Sie unsicher sind.

Vor der Inbetriebnahme

-Tragegriffmontieren

Der Tragegriff kann in zwei verschiedene Positionen angebracht werden, s. Abbildungen 1 und 2. Befestigen Sie zuerst die eine Seite des Tragegriffs an der Mutter des Wagenhebers. Positionieren Sie dann die andere Seite des Tragegriffs so, dass Sie diesen ebenfalls mit der Mutter auf der anderen Seite des Wagenhebers befestigen konnen.

Hubstangemontieren

Fur die Montage die Hubstange einfach zusammenchieben. Drucken Sie die Taste, um die Hubstange 1 fur die Lagerung freizugegeben.

Die Aufbewahrungsklamm konnen zur Lagerung der Hubstange 1 verwendet werden.

- Hydrauliköl verteilen

Schieben Sie bei geschlossen Absenkventil 5 die Hubstange 1 in die

Hubstangenhülse 6. Betätigen Sie mit mindestens 6 kräftigen Pumpbewegungen die Hydraulik (Hubstange 1 auf und ab) und verteilen somit das Hydrauliköl gleichmäßig.

Hinweis: Prufen Sie ggf., ob das Absenkventil 5 geschlossen ist, indem Sie bei eingesetzter Hubstange 1 diese im Uhrzeigersinn zu drehen versuchen (siehe Abb. A). DREHEN SIE NICTZU FEST! Lasst diese sich nicht mehr drehen, ist das Absenkventil 5 geschlossen. Die Mutter 11 muss vor dem Gebrauch festgezogen werden.

Inbetriebnahme

- Last (Kfz) anheben

Drehen Sie bei geschlossen Absenkventil die Hubstange im Uhrzeigersinn in die Hubstangenhülse (siehe Abb. B).
Setzen Sie den hydraulischen Wagenheber unter eine davon vorgesehene Position, gemäß Betriebsanleitung des Kfz.
Achten Sie daraufuf, dass der Lasttel mittg belastet wird. Heben Sie durch Aufund Abbewegung der Hubstange 1 das Kfz soweit an, bis sich die Unterstellbcke unter das Kfz stellen halten (siehe Abb.C).
Lassen Sie dann das Kfz auf die Unterstellböcke aufsetzen, indem Sie das Absenkventil 5 durch Drehen der Hubstange 1 gegen den Uhrzeigersinn langsam öffnen.
Das Hubgerat ist NICTZUM HALTEN von Kfz geeignet.

Last (Kfz) absenken

LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie diesen absenken.
Heben Sie das Kfz (wie zuvor beschrieben) erst etwas an, um die Unterstellböcke zu entfernen.

Drehen Sie das Absenkvent gegen den Uhrzeigersinn, bis sich das Kfz absenknt, aber keinesfalls soweit, dass es sich lost und das Hydraulikol aus dem Absenkventil 5 austritt (siehe Abb. D).
VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und/oder dem Kfz.
Ziehen Sie den Rangierwagenheber unter dem Fahrzeug hervor und senken Sie den Tragarm 2 vollständig ab.
SchlieBen Sie das Absenkventil 5 durch Drehen im Uhrzeigersinn.

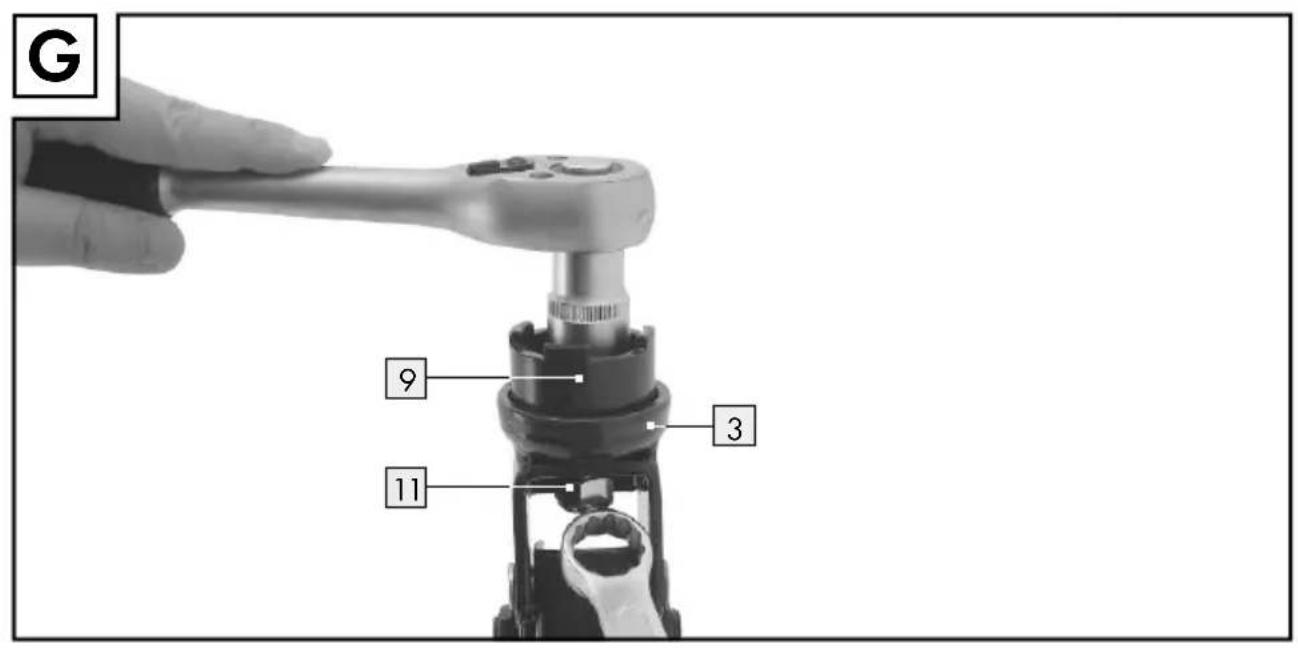

Adapteranbringen (optional)

□ Bringen Sie den Wagenheber von seiner ursprünglichen Höhe (13,5 cm) auf eine Höhe von 34 cm, indem Sie die Hubstange auf und ab bewegen (siehe Kapitel „Inbetriebnahme").
Hinweis:Heben Sie den Wagenheber nicht bis zur obersten Position an und{lassen Sie genugend Platz zum Anbringen des Adapters 9.
Entfernen Sie die Seckskantschraube 10 von der Mutter 11 mithilfe eines Steckschlussels mit Aufsatz (18 mm) und eines Ringschussels (18 mm) (siehe Abb. E).
Platzieren Sie den Adapter 9 auf dem Lastteller 3. Führren Sie die Sechskantschraube 10 von oben durch den Adapter 9 und Lastteller 3 (siehe Abb. F).
Platzieren Sie gleichzeitig die Mutter 11 mithilfe eines Ringschlussels unterhalb des Lastellers 3 (18 mm).
Fixieren Sie die Sechskantschraube [10] und Mutter [11] mithilfe eines Steckschlüssels mit Aufsatz (18 mm) und eines Ringschüssels (18 mm) (siehe Abb. G).
- Senken Sie den Wagenheber wieder auf seine ursprüngliche Höhe ab, indem Sie das Absenkventil gegen den Uhrzeigersinn drehen. Achten Sie daraufuf, dass sich das

Absenkventil 5 nicht lost und Hydrauliköl austritt (siehe Kapitel „Last (Kfz) absenken").

Wenn Sie den Adapter 9 nicht mehr be-nötigen, entfernen Sie diesen, indem Sie die Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlüssels mit Aufsatz (18 mm) und eines Ringschüssels (18 mm) voneinander losen (siehe Abb. E).
Fixieren Sie anschließend die Sechskant-schraube 10 und Mutter 11 zur Aufbewah-rung innerhalb des Lasttellers 3.

Reinigung und Pflege

• Verwenden Sie keinesfalls scharfe oder atzende Reinigungsmittel.
  Fetten Sie alle auBen liegenden, bewiehen Teile gut ein.
  Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch.
• Senken Sie den Tragar und die Hubstangenhülse 6 vollständig ab, um den Rangierwagenheberplatzsparend aufzubewahren.

Wartung und Service

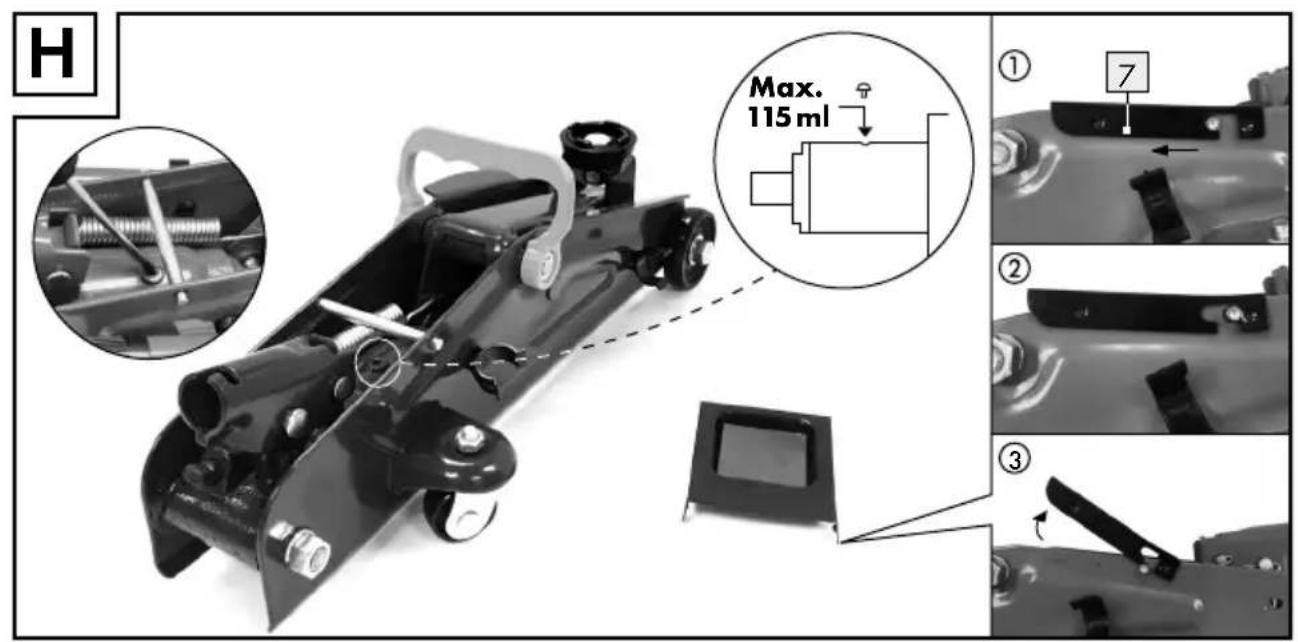

Hinweis: Das Nachfüllen von Hydrauliköl darf nur durch Fachpersonal erfolgen! Benutzten Sie nur Hydrauliköl, das die SAE 10 erfüllt.itte beachten Sie,dass zu viel Öl die Funktion des Wagenhebers beeinträchtigen kann.Fullen Sie mit max. 115ml Ol auf,wenn alles OI verbraucht ist. Fullen Sie das Hydraulik-Öl bis an die Unterkante der Einfüllöffnung (siehe Abb.H).

Hinweis: Die Verschleib-Lebensdauer von 3 Jahren verfüllt, wenn der Wagenheber nicht von qualifiziertem Fachpersonal überprüft wird.

Hinweis: Der Verschluss für das Nachfüllöl kann mit einem Schlitzschraubendreher entfernt werden.

Hinweis: Die Hydraulikflüssigkeit muss bei vollständig abgesenktem Lasthebel überprüft werden.

Lassen Sie einen defekten hydraulischen Wagenheber nur vom Fachmann reparieren. Versuchen Sie niemals,ihn selbst zu reparieren.
Zerlegen Sie den hydraulischen Wageneber niemals in seine Einzelteile. Durch eine selbständige Demontage kann es zu anschließenden Fehlfunktionen kommt.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die{nachste Schadstoffsammelstelle.

Garantie

Das Produkt wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft. Im Falle von Mängeln die-ses Produkte stehen Ihnen gegen den Verkauf des Produkts gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterland ge wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oderersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und davon als Verschleibe teile angesehen werden konnen oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrerAnleitung (unter links) oder als Aufkleber auf derRück-oder Unterseite.

Sollten Funktionsehler oder sonstige Mängel aufreten, Kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DEServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt. Festnetz /

Mobilfunknetz)

E-Mail: [e-mail]

ATServiceÖsterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk max.

0,40 CHF/Min.)

E-Mail: [e-mail]

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Original-Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DEUTSCHLAND, erklaren in alleiniger Verantwortung, dass das Produkt: Hydralik-Rangierwagenheber, Modell-Nr.: HG03172, Version: 11 / 2019, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EC übereinstimmt.

Angewandte harmonisierte Normen:

EN 1494/A1:2008

Seriennummer: IAN 311948_1904

Tobias König

Bereichsleiter / Dokumentenverantwortlicher

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

74167 Neckarsulm, DEUTSCHLAND

Neckarsulm, 04.06.2019

Die Konformitätserklarung finden Sie auch unter:

www.owim.com.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG03172

Version: 11/2019

07/2019-Ident.-No.:HG03172072019-6
