MODE D'EMPLOI HG03172 ULTIMATE SPEED

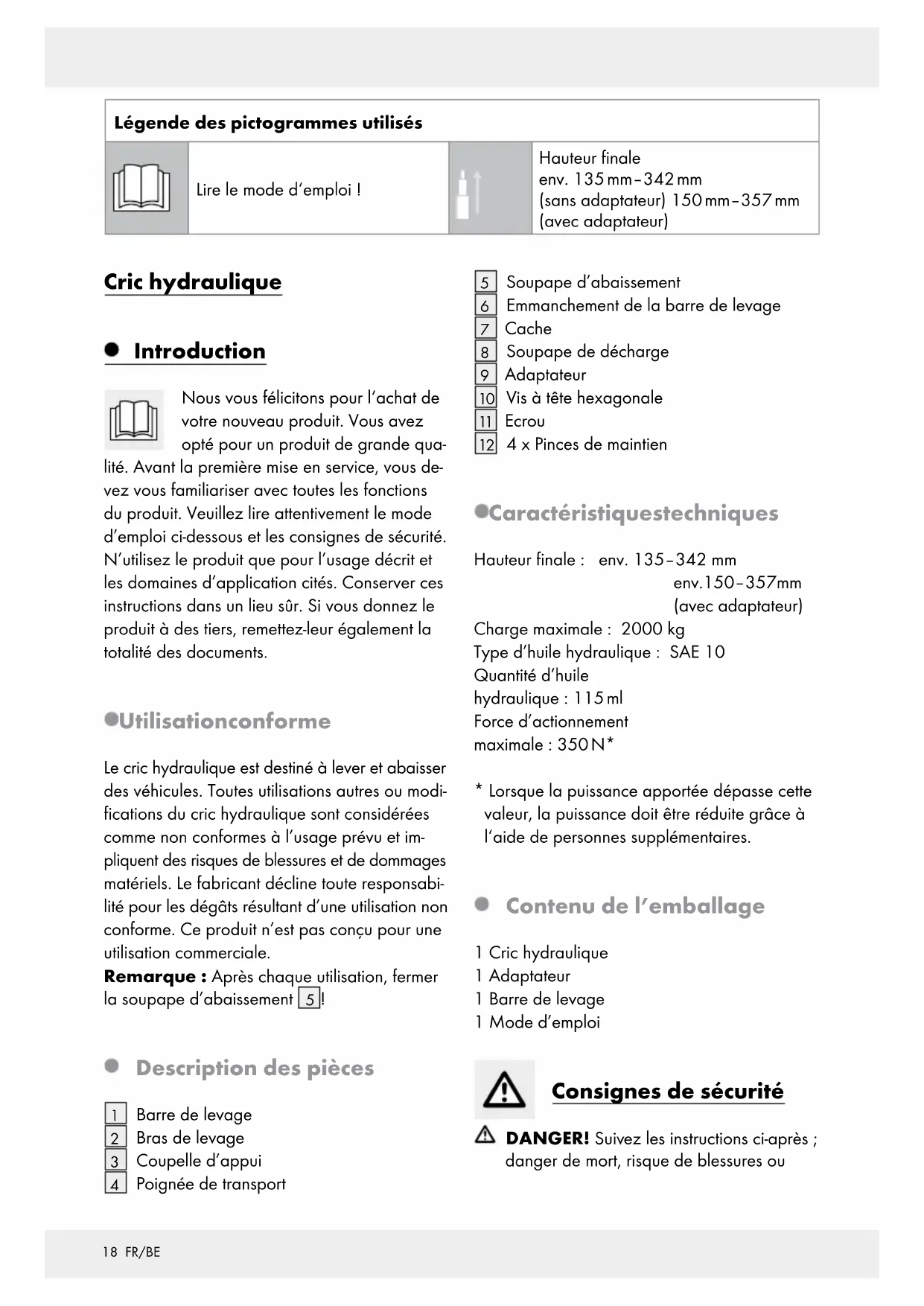

Description des pièces

Poignée de transport

Soupape d’abaissement

Emmanchement de la barre de levage

Vis à tête hexagonale

4 x Pinces de maintien Caractéristiques techniques Hauteur finale : env. 135–342 mm env.150–357 mm (avec adaptateur) Charge maximale : 2000 kg Type d’huile hydraulique : SAE 10 Quantité d’huile hydraulique : 115 ml Force d’actionnement maximale : 350 N*

• Lorsque la puissance apportée dépasse cette valeur, la puissance doit être réduite grâce à l‘aide de personnes supplémentaires. Contenu de l’emballage 1 Cric hydraulique 1 Adaptateur 1 Barre de levage 1 Mode d’emploi Consignes de sécurité DANGER! Suivez les instructions ci-après; danger de mort, risque de blessures ou19 FR/BE d’endommagements au niveau du produit et du véhicule dans le cas contraire. Utilisez toujours, outre le cric hydraulique, des chevalets de support et des cales. Ne travaillez jamais sous un véhicule levé sans avoir pris auparavant des mesures de sécurité et de blocage complémentaires. Vous empê- cherez ainsi que le véhicule ne roule, ne glisse ou ne se renverse. L‘appareil de levage se destine uniquement à soulever des charges. Utilisez le produit uniquement sur des sur- faces solides et planes. Sur les surfaces non consolidées et non planes – par exemple les macadams – la charge risque de glisser.

Veillez à ne jamais dépasser la charge nominale (capacité de charge) admissible. Il est nécessaire que la personne utilisant le produit puisse observer l’appareil de levage et la charge pendant tous les mouvements. Il est interdit de travailler sous la charge soulevée tant que celle-ci n’est pas bloquée par des moyens appropriés. Ne permettez pas à des personnes non qualifiées et non expérimentées d’utiliser le cric hydraulique. Avant d’utiliser le cric, bloquez le véhicule de telle sorte qu’il ne puisse rouler. Serrez le frein à main, passez une vitesse (pour les boîtes automatiques, position « P ») et blo- quez le véhicule à l’aide de cales. Malgré les mesures de sécurité, il convient d’être constamment vigilant et de veiller pendant le travail sur le véhicule à ce que la coupelle d’appui

soit correctement placée sur le logement du cric. Lors de la levée du véhicule, assurez-vous que ni essence ni liquide de batterie ni d’autres substances dangereuses ne peuvent s’écouler du véhicule. Vérifiez qu’aucune personne ou obstacle ne se trouve sous le véhicule avant de l’abaisser. N’abaissez le véhicule que lentement. Contrôlez que l’ensemble des pièces sont montées correctement et sont intactes. Avant chaque utilisation, contrôlez que le cric hydraulique soit bien en état de fonc- tionnement. Contrôlez en particulier si le cric perd de l’huile hydraulique, contrôlez que l’ensemble des vis et soupapes soient bien serrées. N’utilisez jamais le cric hydraulique pour transporter ou charger un véhicule. Ne sou- levez jamais la totalité du véhicule. Il est interdit soulever des personnes avec le cric hydraulique. Veillez à ce que les per- sonnes se trouvant à proximité se tiennent à une distance suffisante du véhicule pendant l’utilisation du cric. Ne jamais dérégler la soupape de sécurité

Elle a été préréglée d’usine et ne doit pas être ajustée ultérieurement. Si le réglage de la soupape de sécurité est modifié, le produit ne doit plus être utilisé. Avant l’usage du cric, l’utilisateur doit être familiarisé avec l’appareil par une personne expérimentée. Les forces de pompage et de transmission sont d’environ 350 N. Si les marquages sur le produit sont endom- magés jusqu’à être illisibles, l’usage du cric est déconseillé jusqu’à ce que les marquages soient remplacés. N’effectuer aucun travail de transformation sur le cric hydraulique. Toute modification constructive de l’appareil se répercute sur la sécurité et la conformité de l’appareil à la norme EN 1494 / A1:2008. Lors de l‘utilisation du cric, la force mise en œuvre doit être inférieure à 350 N. Ceci correspond à une force d’environ 35 kg sur le levier. La température de service de l’huile hydrau- lique de cet appareil est située entre -20 °C et +40 °C. Utilisez l’appareil uniquement pour lever et baisser le véhicule, pas pour le maintenir en position surélevée. Ne le déplacez pas lorsque vous le levez ou baissez. Après utilisation de l’appareil, replacez toutes les pièces utilisées dans leur position initiale. Faites changer l’huile hydraulique ou la pompe à huile par un technicien spé- cialisé si vous ne pouvez pas déplacez les pièces de l’appareil. Arrêtez de travailler si vous remarquez une fuite d’huile et éliminez la salissure avec un20 FR/BE chiffon. Faîtes réparer le produit par un expert. Au cas où le cric ne se laisse plus abaisser comme souhaité, sécurisez impérativement le véhicule en ajoutant des chandelles afin d‘éviter tout abaissement involontaire. Pro- curez-vous un autre cric afin de soulever le véhicule à une hauteur vous permettant de retirer le cric défectueux en toute sécurité. En cas de doutes, demandez l‘aide d‘un professionnel. Avant la mise en service Monter la poignée de transport La poignée de transport

peut être placée sur deux positions différentes, voir illustrations 1 et 2. Fixez tout d‘abord un côté de la poignée de transport sur l‘écrou du cric. Positionnez ensuite l‘autre côté de la poignée de transport, de manière à pouvoir égalem ent la fixer avec l‘écrou sur l‘autre côté du cric. Monter la barre de levage Simplement emboîter pour le montage de la barre de levage

. Pressez la touche pour libérer la barre de levage

pour le stockage. Les clips de stockage

peuvent être utilisés pour stocker la barre de levage

Répartition de l’huile hydraulique Enfoncer la barre de levage

dans l’em- manchement de la barre de levage

avec la soupape d’abaissement

fermée. Pour actionner l’hydraulique, pomper au moins 6 fois fermement en remontant et abaissant la barre de levage

et ainsi répartir l’huile hydraulique. Remarque : Le cas échéant, contrôler que la soupape d’abaissement

est fermée en es- sayant de tourner la barre de levage

dans le sens des aiguilles d’une montre lorsque celle- ci est montée (voir ill. A). NE PAS LA SERRER TROP FERMEMENT ! Si la barre de levage ne tourne plus, la soupape d’abaissement

doit être serré avant utilisation. Mise en service Levée du véhicule Soupape d’abaissement

fermée, tourner la barre de levage

dans l’emmanche- ment de la barre de levage

dans le sens des aiguilles d’une montre (voir ill. B). Positionnez le cric hydraulique sous un point de levage conformément aux instructions du manuel du véhicule. Veillez à centrer la charge sur la coupelle d’appui

. Levez et abaissez la barre de levage

de manière à soulever le véhicule, jusqu’à ce que les tréteaux puissent être placés sous celui-ci (voir ill. C). Déposez ensuite le véhicule sur les tréteaux en ouvrant lentement la soupape d’abaisse- ment

par la rotation de la barre de le- vage

dans le sens contraire des aiguilles d’une montre. L‘appareil de levage ne se destine PAS À SOUTENIR un véhicule. Abaissement du véhicule DANGER DE MORT! Vérifier qu’aucune personne ou obstacle ne se trouve sous le véhicule avant de l’abaisser. Lever le véhicule de quelques centimètres (comme plus haut décrit) pour retirer les chandelles.21 FR/BE Tournez la soupape d’abaissement

dans le sens contraire des aiguilles d’une montre jusqu’à ce que le véhicule s’abaisse, mais jamais de manière à ouvrir la soupape d’abaissement

et à faire s’échapper de l’huile hydraulique (voir ill. D). PRUDENCE! Toujours abaisser lentement le véhicule. Autrement, vous risquez de pro- voquer des blessures et d’endommager le produit ou le véhicule. Dégager le cric hydraulique de sous le véhicule et abaisser entièrement le bras de levage

Fermer la soupape d’abaissement

en la tournant dans le sens des aiguilles d’une montre. Placer un adaptateur (option) Amener le cric de sa hauteur initiale (13,5 cm

à une hauteur de 34 cm, en actionnant la barre de levage

de haut en bas (voir chapitre «Mise en service»). Remarque : ne soulevez pas le cric jusqu‘à la position la plus élevée et laissez assez de place pour placer l‘adaptateur

Enlever la vis à six pans creux

à l’aide d’une clé à douille avec un em- bout de 18 mm et d’une clé polygonale de 18 mm (voir ill. E). Placer l’adaptateur

sur la coupelle d’ap- pui

par le haut à travers l’adaptateur

et la cou- pelle d’appui

(voir ill. F). Placer en même temps l’écrou

à l’aide de la clé polygonale sous la coupelle d’appui

l’aide d’une clé à douille avec un embout de 18 mm et d’une clé polygonale de 18 mm (voir ill. G). Rabaisser le cric à sa hauteur initiale en tournant la soupape d’abaissement

dans le sens contraire des aiguilles d’une montre. Veiller à ce que la soupape d’abaissement

ne se desserre par et que l’huile hydraulique ne fuie pas (voir chapitre «Abaissement du véhicule»). Si vous n’avez plus besoin de l’adaptateur

enlevez-le en défaisant la vis hexagonale

à l’aide d’une clé à douille avec un embout de 18 mm et d’une clé polygonale de 18 mm (voir ill. E). Fixer ensuite la vis hexagonale

pour les ranger dans la coupelle d’ap- pui

Nettoyage et entretien Ne jamais utiliser des détergents agressifs ou caustiques. Lubrifier minutieusement toutes les pièces mobiles externes. Essuyer le cric hydraulique avec un chiffon légèrement imbibé d’huile. Entièrement abaisser le bras de levage
