GEBRUIKSAANWIJZING IAN 277730 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

IAN 277730

GB/IE/NI Operation and Safety Notes DK Brugs- og sikkerhetshenvisninger Side 9 FR / BE Instructions d'utilisation et consignes de sécurité Page 13 NL/BE Bedienings- en veiligheidsinstructies Pgina 18 DE/AT/CH Bedienungs- und Sicherheitshinweise	Page 5
	23

Hydraulic Trolley Jack

Introduction

Hartelijk gefeliciteerd met de aankoop van uwieve product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

De hydraulische krik is bedoeld voor het optillen en neerlaten van auto's. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en+kunnen tot risico's zoals letsel en beschadigingen leiden. De fabrikant is Niet aansprakelijk voor uit onbedoeld gebruik voortvloeieende schade. Het product is nicht bestemd voor commerciele doeleinden.

Opmerking: Sluit nai eder gebruik het daal-ventiel 5!

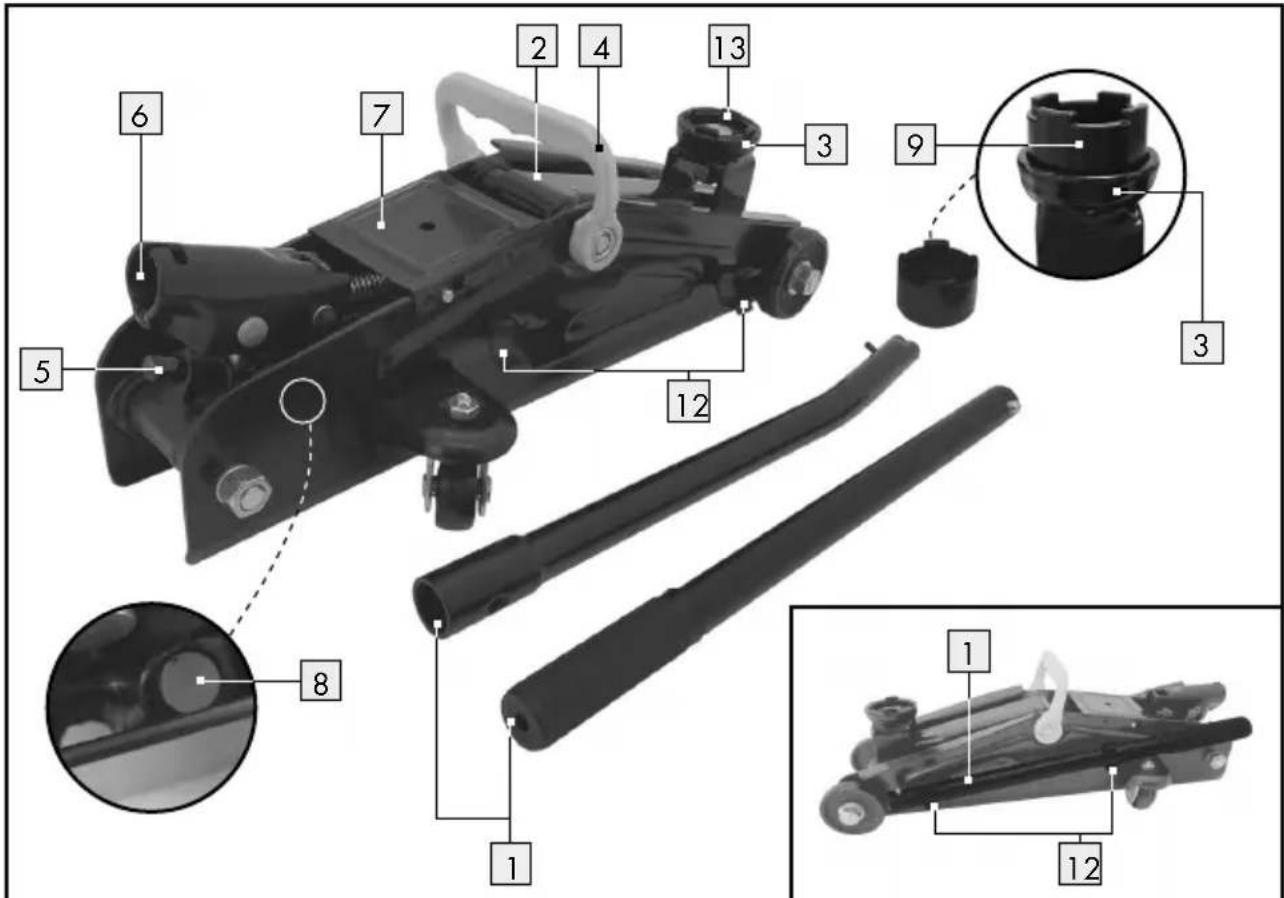

Onderdelenbeschrijving

Hefstang
2 Draagarm
3 Draagschotel
4 Draaggreep
5 Daalventiel
6 Hulsvoor de hefstang
7 Afdekking
8 Ontlastingsventiel
9 Adapter
[10] Zeskantschroef
Moer
[12] Opbergklemmen
[13] Zadel

-Technischegegevens

Hefhoogte:135-342mm

150-357mm

(met adapter)

Draagkracht maximaal: 2000kg

Soort hydraulische olie: SAE 10

Hoeveelheid hydraulische olie: 115 ml

Inhoud van de levering

1 hydraulische rangeerkrik
1 adapter
1 hefstang
1 gebruiksaanwijzing

Veiligheidsinstructies

GEVAAR! Volg de onderstaande instructies op, anders bestaat er levens- en letselgevaar alsook beschadigingen aan het product c.q. de auto.

Gebruik bovendien altijd steunbokken en weltkeggen wanner u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wanner u geen andere veiligheidsmaatregelen hebt getroffen. Zo voorkomt u dat de auto wegrolt, weglijk of Kantelt. Dekrik is alleen geschikt om ie's op te tillen.
Gebruik het product alleén op een vaste, vlakke ondergrond. Op een Niet-verharde en oneffen ondergrond - zoals bijv. grindpaden - kan de last weglijkden.

Let erop dat u de maximale nominale last (draagkracht) nooit overschrijdt.

Het is absolutut vereist dat de bedienende person de krik en de last tijdens alle beweggingen kan observeren.
Het is Niet toegestaan, onder de opgetilde last te werken zolang deze Niet met behulp van geschikte middelen beveiligid is.
Laat de hydraulische krik Niet door ongekwalificeerde en onervaren Personen gebruiken.

Beveilig de auto voor gebruik van de hydraulische krik gegen wegrollen. Trek de handrem aan,zet de auto in een versnelling (bij automaat "P" ) en beveilig de auto door middel van welkeggen.
Wees ondanks getroffen veiligheidsmaatregelen steeds oplettend en let tijdens de gehelewerkzaamheden aan de auto erop, of dedraagschotel 3 vast op de kriksteun zit.
Zorg ervoor, dat bij het optillen van de auto geen benzine, accuvloeistof andere gevaarlijke substanties können lekken.
Verzeker u ervan, dat zich geen personen of hindernissen onder de auto bevinden, wanner u de auto neerlaat.
Laat de auto slechts langzaam zakken.
- Controller of alle onderdelen op de Voorgeschreiben wijze gemonteerd zichen en in optimale staat verkeren.
- Controller vór ieder gebruik of de hydraulische krik optimaal functioneert. Controller de hydraulische krik vooral op lekkende hydrauliekolie en correcte montage van alle schroeven en ventilen.
Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op.
Het is nicht toegestaan, Personen met een hydraulische krik op te tillen en u dient erop te letten, dat Personen die zich in de buurt bevinden, voldoende afstand houden tot het voertuig, als de hydraulische krik in gebruik is.
Verstel nooit het ontlastingsventiel 8. Het ventiel werd in de fabriek ingesteld en mag nicht worden bijgesteld. Als de instelling van het verilgheidsventiel worden veranderd, mag het product zicheer worden gezruikt.
De gebruiker dient voor gebruik van de krik door een ervaren person met het apparaat vertrouwd te worden gemaakt. De pomp- en overbrengingskrachten bedragen ongeveer 380N.
Als de markeringen op het product zodanig beschadigd zijn dat ze Niet meer leesbaarijken, worden van verder gebruik van de krik afgeraden totdat de markeringen zijn hersteld.
Voer geen veranderingen uit aan de hydraulische garagekrik. Ledere constructieve

verandering aan het apparaat heeft UITwer
kingen op de veiligheid en de overeenstem
ming van het apparaat met de norm
EN 1494/A1:2008.

Bij het gebruik van de krik moet de toegepaste kracht lager�n dan 380 N.Dit komt overeen met een kracht van ongeveer 38kg aan de hendel.
De gebrukstemperatuur van de hydraulische olie van dit apparaat ligt bij -20 °C tot +40 °C.
Gebruik het apparaat alleen voor het optil- len en neerlaten van de auto, Niet om het in opgetilde positie vast te honden. Beweeg het nichtijdhen het optillen of neerlaten.
Breng na gebruik alle onderdelen wee in de oorspronkelijke positie. Laat de hydraulische olie of de oliepomp door een vakkundig person verrangen, als onderdelen van het apparaat Niet meer versteld konnen worden.
Mocht u een olielekkage vaststellen, dient u de werkzaamheden te beeindigen en de verontreiniging met een doekke te verwijderen. Laat het product door een vakman repareren.

Voor de ingebruikname

- Hydraulische olie verdelen

Schuif bij gesloten daalventiel 5 de hefstang 1 in de huls voor de hefstang 6. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang op en neer) en zorg zo voor een gelijkmatige verdeling van de hydraulische olie.

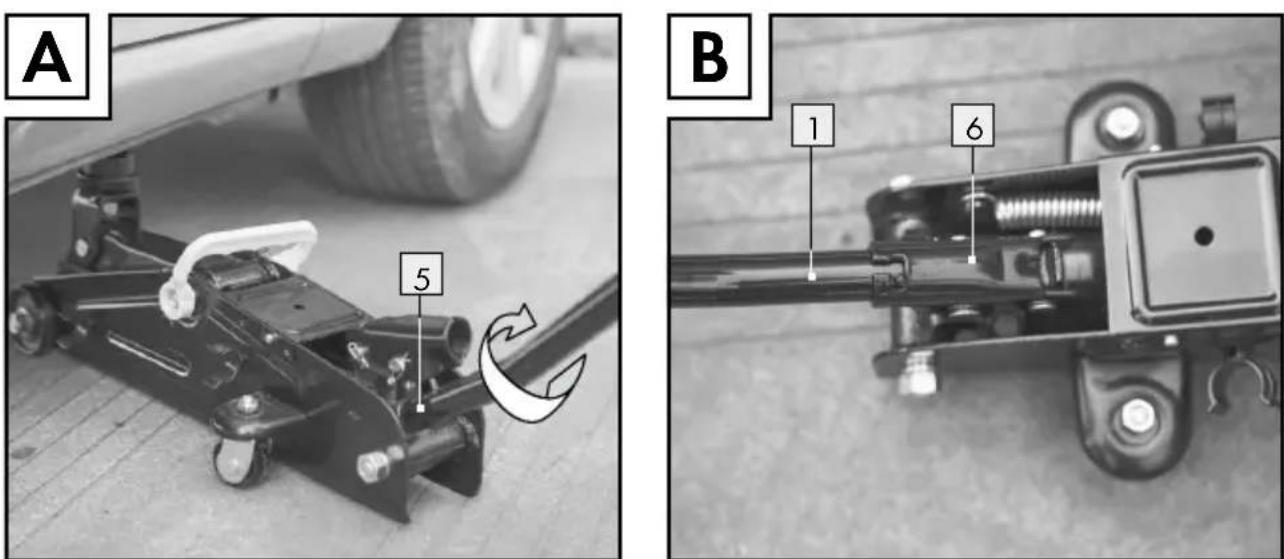

Opmerking: Controller eventuel of het daalventiel 5 gesloten is, door te proberen de geplaatste hefstang met de klok mee te draaien (zie afb. A). DRAAI NIET TE STEVIG! Als hij Niet meer kan worden gedraaid, is het daalventiel 5 gesloten.

Ingebruikname

- Last (auto) optillen

Draai de hefstang 1 bij gesloten daalventiel 5 met de klok mee in de huls voor de hefstang 6 (zie afb. B).
Plaats de hydraulische krik volgens de handleiding van de auto onder het waarvoor bestemde punt.

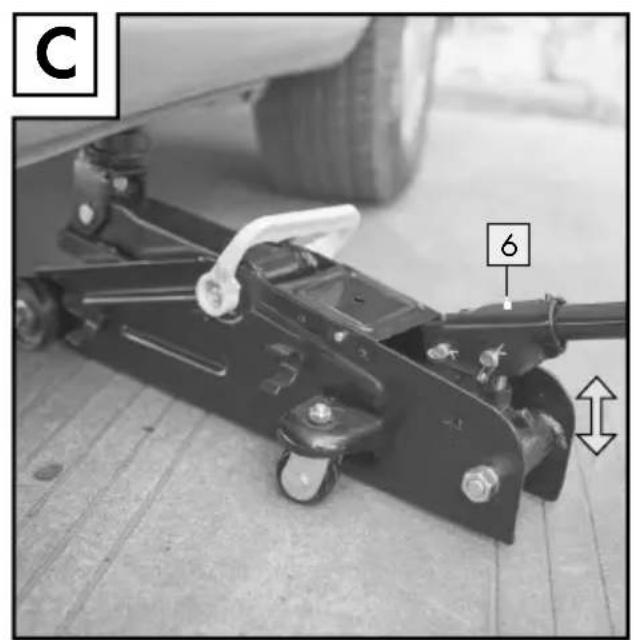

Let op dat de draagschotel 3 in het midden belast worden. Krik de auto door op- en neerwaartse bewegingen van de hefstang 1 zo ver op dat u de steunblokken onder de auto kunt zetten (zie afb.C).
Laat de auto verwolgens zakken tot op de steunbokken door het daalventiel 5 door het draaien van de hefstang 1 langzaam tegen de klok in draaiend, te openen.
De krik is NIET GESCHIKT VOOR HET OMHOOG HOUDEN van voertuigen.

- Last (auto) latent zakken

LEVENSGEVAAR! Zorg ervoor, dat zich geen personen of hindernissen onder de auto bevinden runaway u de auto LASTZAKKEN.

Tilde auto (zoals voorheen beschreven) eerst een beetje op, zodat u de steunbokken kunt verwijderen.

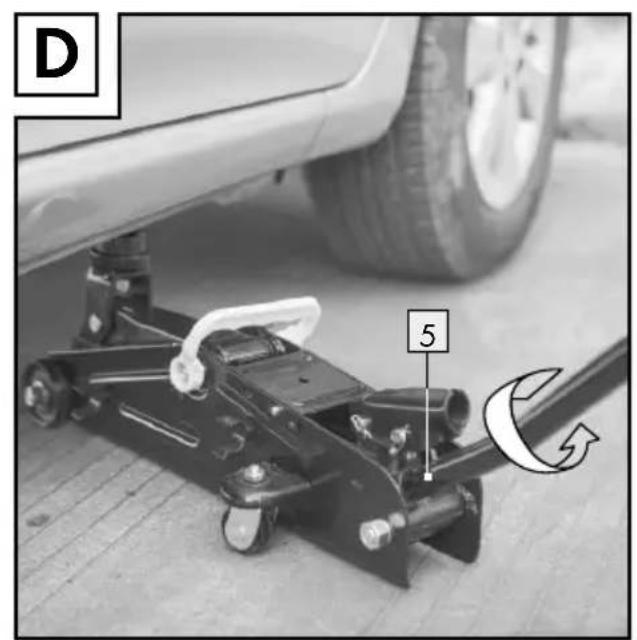

Draai het daalventiel 5 gegen de klok in totdat de auto zakt, maar open het ventiel Niet zover dat het losraakt en de hydraulische olie uithet daalventiel 5 stroomt (zie afb.D).
VOORZICHTIG! Laat de auto slechts langzaam zakken. Anders bestaat er gevaar voor letsel en voor schade aan de krik en / of de auto.
Trek de garagekrik onder de auto vandaan en laat de draagarm 2 volledig dalen.
Sluit het daalventiel 5 door het met de klok mee dicht te draqien.

- Adapter monteren (optie)

Krik de krik van zich oorspronkelijke hoogte (13,5 cm) op maar een hoogte van 34 cm door de hefstang omhoog en omlaag te bewegen (zie hoofdstuk "Ingebruikname").

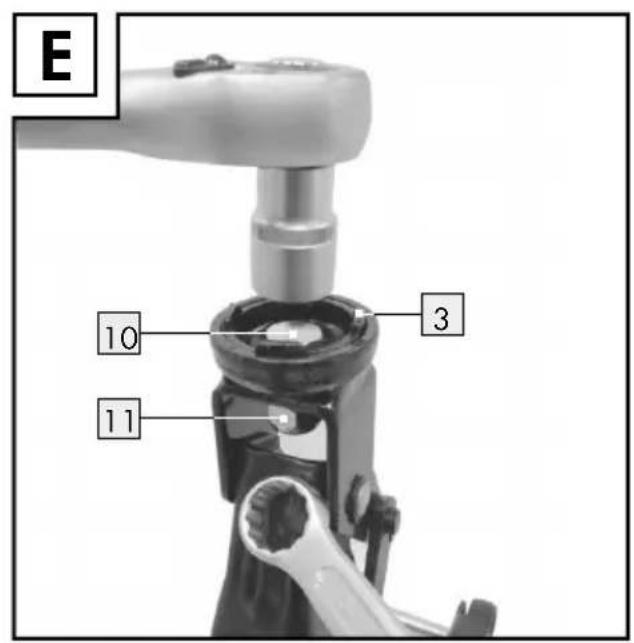

Verwijder de zeskantschroef 10 van de moer 11 met behulp van een steeksleutel met opzetstuk (18 mm) en een ringsleutel (19 mm) (zie afb. E).

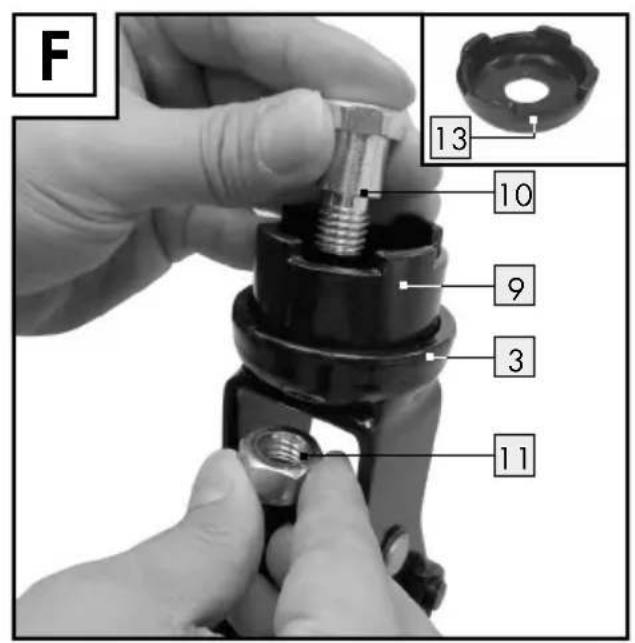

Verwijder eerst het zadel 13 enplaats de adapter 9 op de lastplaat 3. Steek de zeskantschroef 10 van boven door de adapter 9 en de lastplaat 3 (zie afb. F).
Plaats de moer 11onder de draagschotel 3 (zie afb.F).

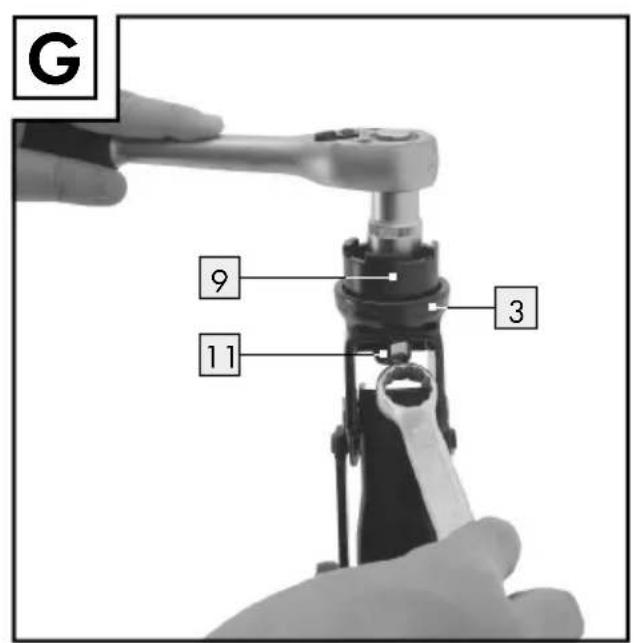

Fixeer de zeskantschroef 10 en de moer 11 met behulp van een steeksleutel met opzetstuk (18 mm) en een ringsleutel (19 mm) (zie afb. G).
Laat de krik weer neer tot op+zijn oorspron-kelijke hoogte door het daalventiel 5 tegende kok in te draaien. Let op dat het daal-ventiel 5 Niet losraakt en geen hydrauliekolie vrijkomt (zie hoofdstuk "Last (auto)laten zakken").
Als u de adapter 9 Niet meer nodig heb, verwijdert u hem door de zeskantschroef 10 en de moer 11 met behulp van een steek sleutel met opzetstuk (18 mm) en een ring-sleutel (19 mm) van elkaar los te draaien (zie afb. E).
Fixeer verwolgens de zeskantschroef 10 en de moer 11 om ze in de schotel 3 te bewaren.

Reiniging en onderhoud

Gebruik in geén geval scherpe of bijtende reinigingsmiddelen.
Vet alle externe, bewegende onderdelen goed.
Reinig de hydraulische krik met een licht geoliede doeK.
Laat de draagarm 2 en de huls voor de hefstang volledig zakken om de garagekrikplaatsbesparend op te bergen.

Onderhoud en service

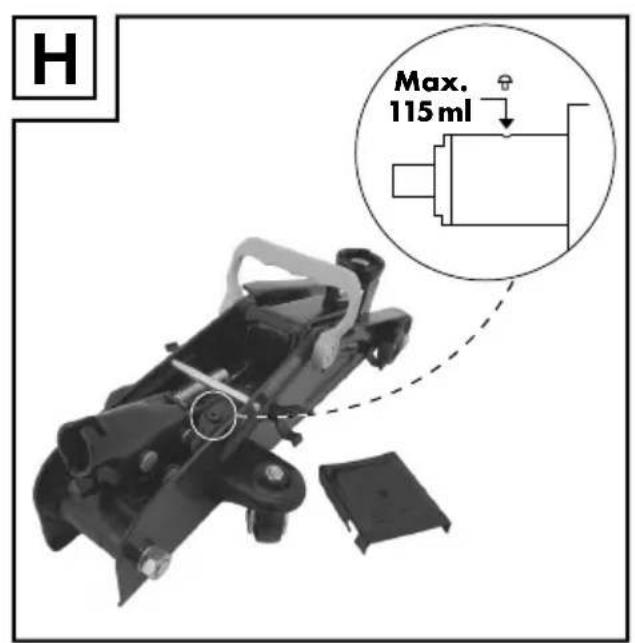

Opmerking: Het bijvullen van hydraulische olie mag alleén door een vakkundig personen worden uitgevoerd! Gebruik alleen hydraulische olie die voldoet aan SAE 10. Houd er rekening mee dat te veel olie de functie van de krik kan belemmeren. Vul maximaal 115ml olie bij als alle olie verbruikt is. Vul de hydraulische olie tot aan de onderkant van de vulopening (zie afb. H).

Opmerking: de slijtage-levensduur van 3aar komt te verrallen, als de krik Niet door gekwalificeerd vakkundig personeel worden gecontroleerd.

Laat een defeche hydraulische krik alleén door een vakman repareren. Probeer nooit zich de krik te repareren.
Neem de hydraulische krik nooit hebemaaluit elkaar. Door een eigenmachtige demon-. tage kunnen bij later gebruik functiestoringen optreden.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingsstijden(Int)kunt u zich bij uw aangewezen instantie informeren.

Laat de hydraulische olie op milieuvriendelijke wijze verwijderen. Zorg ervoor dat de afvoer door een erkende vakmonteur worden uitgevoerd of neem contact op met een inzamelpunt voor schadelijke stoffen bij u in de buurt.

- Vertaling van de originele conformiteitsverklaring

Wij OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm, DUITSLAND, verklaren in eigen verantwoordelijkheid dat het product: hydraulische rangeerkrik, modelnr.: HG01040, versie: 11/2016, waarop deze verklaring betrekkerneemt, overeenstemt met de richtlijn 2006/42/EG.

Toegepaste geharmoniseerde norm: EN 1494/A1:2008

Serienummer:IAN277730

Tobias Koenig
Division Manager
Neckarsulm, 5 Aug 2016

De complete conformiteitsverklaring=kunt u indien gewenst downloaden via www.owim.com.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut urechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantieniet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout

optreedt, dan wordt het product door ons - maar once keuze - Gratis voor u gerepareerd of vervangen. Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhonden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing opproductonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.
