GEBRUIKSAANWIJZING IAN 79205 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies Vertaling van de originele gebruiksaanwijzing

DE AT CH

HYDRAULIK-RANGIERWAGENHEBER

NL/BE Bedienings- en veiligheidsinstructies Pagina 9

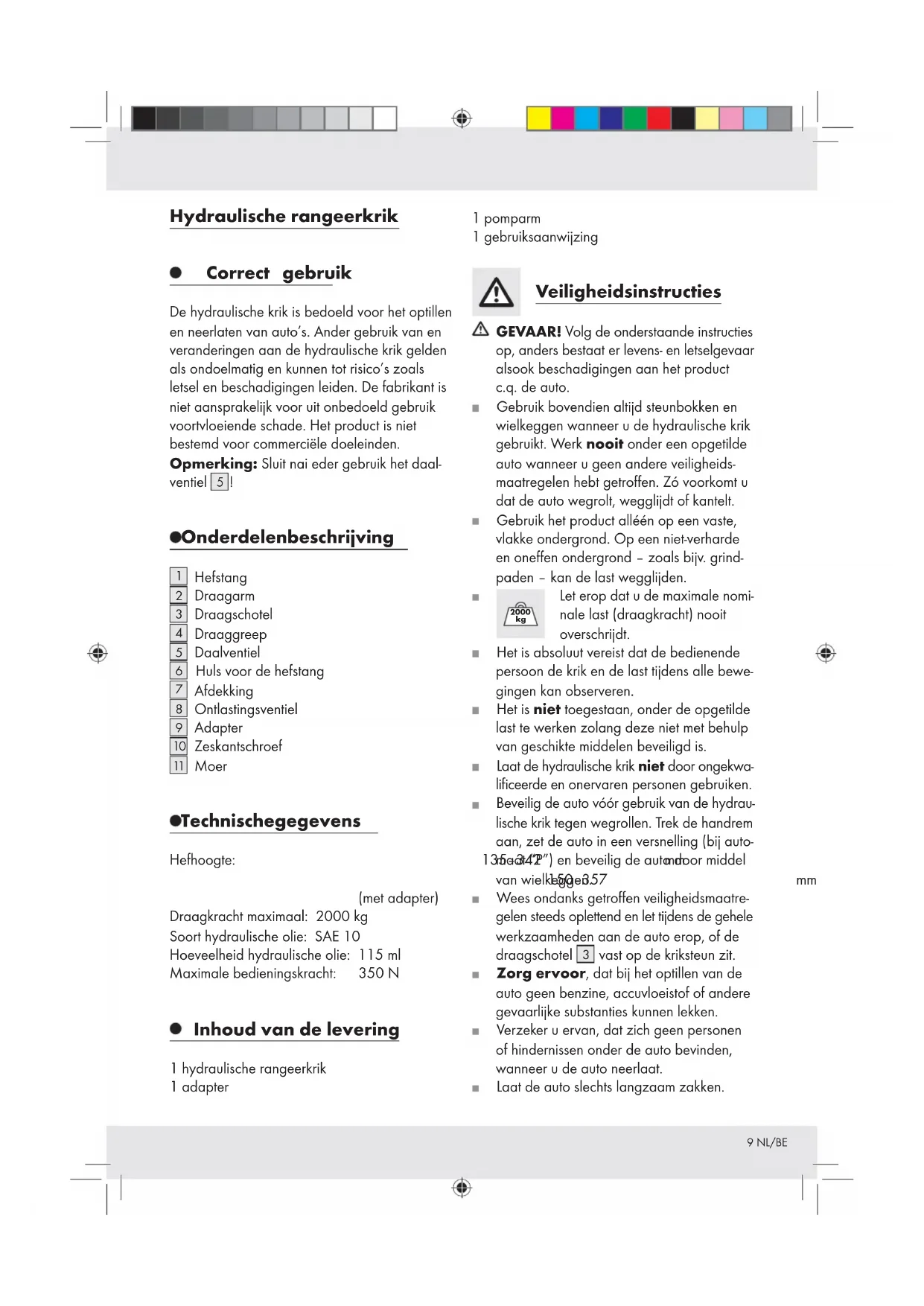

De hydraulische krik is bedoeld voor het optillen en neerlaten van auto's. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en kunnen tot risico's zoals letsel en beschadigingen leiden. De fabrikant is niet aansprakelijk voor uit onbedoeld gebruik voortvloeiende schade. Het product is niet bestemd voor commerciële doeleinden.

Opmerking: Sluit nai eder gebruik het daalventiel 5!

●Onderdelenbeschrijving

1 Hefstang
2 Draagarm
3 Draagschotel
4 Draaggreep
5 Daalventiel
6 Huls voor de hefstang
7 Afdekking
8 Ontlastingsventiel
9 Adapter
10 Zeskantschroef
11 Moer

●Technischegegevens

Hefhoogte:

(met adapter)

Draagkracht maximaal: 2000 kg

Soort hydraulische olie: SAE 10

Hoeveelheid hydraulische olie: 115 ml

- Inhoud van de levering

1 pomparm
1 gebruiksaanwijzing

Veiligheidsinstructies

⚠ GEVAAR! Volg de onderstaande instructies op, anders bestaat er levens- en letselgevaar alsook beschadigingen aan het product c.q. de auto.

Gebruik bovendien altijd steunbokken en wielkeggen wanneer u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wanneer u geen andere veiligheidsmaatregelen hebt getroffen. Zó voorkomt u dat de auto wegrolt, wegglijdt of kantelt.
- Gebruik het product alléén op een vaste, vlakke ondergrond. Op een niet-verharde en oneffen ondergrond - zoals bijv. grindpaden - kan de last wegglijden.
Let erop dat u de maximale nominale last (draagkracht) nooit overschrijdt.
■ Het is absoluut vereist dat de bedienende persoon de krik en de last tijdens alle bewegingen kan observeren.
■ Het is niet toegestaan, onder de opgetilde last te werken zolang deze niet met behulp van geschikte middelen beveiligd is.
Laat de hydraulische krik niet door ongekwalificeerde en onervaren personen gebruiken.
- Beveilig de auto vóór gebruik van de hydraulische krik tegen wegrollen. Trek de handrem aan, zet de auto in een versnelling (bij auto-

13563472") en beveilig de auto door middel van wielke 50ge 3.57

■ Wees ondanks getroffen veiligheidsmaatregelen steeds oplettend en let tijdens de gehele werkzaamheden aan de auto erop, of de draagschotel 3 vast op de kriksteun zit.

■ Zorg ervoor, dat bij het optillen van de auto geen benzine, accuvloeistof of andere gevaarlijke substanties kunnen lekken.

Verzeker u ervan, dat zich geen personen of hindernissen onder de auto bevinden, wanneer u de auto neerlaat.

■ Laat de auto slechts langzaam zakken.

• Controleer of alle onderdelen op de voorgeschreven wijze gemonteerd zijn en in optimale staat verkeren.
• Controleer vóór ieder gebruik of de hydraulische krik optimaal functioneert. Controleer de hydraulische krik vooral op lekkende hydrauliekolie en correcte montage van alle schroeven en ventielen.
• Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op.
  Let erop, dat er zich geen personen - vooral kinderen - in de auto bevinden en dat personen in de directe omgeving voldoende afstand tot de auto houden wanneer de hydraulische krik in gebruik is.
  ■ Verstel nooit het onlastingsventiel 8. Het ventiel werd in de fabriek ingesteld en mag niet worden bijgesteld. Als de instelling van het veiligheidsventiel wordt veranderd, mag het product niet meer worden gebruikt.
• De gebruiker dient vóór gebruik van de krik door een ervaren persoon met het apparaat vertrouwd te worden gemaakt. De pomp- en overbrengingskrachten bedragen ongeveer 350 N.
  Als de markeringen op het product zodanig beschadigd zijn dat ze niet meer leesbaar zijn, wordt van verder gebruik van de krik afgeraden totdat de markeringen zijn hersteld.
  ■ Voer geen veranderingen uit aan de hydraulische garagekrik. Iedere constructieve verandering aan het apparaat heeft uitwerkingen op de veiligheid en de overeenstemming van het apparaat met de norm EN 1494 / A1:2008.
  Bij gebruik van de krik mag de uitgeoefende kracht niet meer dan 350 N bedragen. Dit komt overeen met een kracht van ongeveer 35 kg aan de hendel.
• De gebruikstemperatuur van de hydraulische olie van dit apparaat ligt bij -20 °C tot +40 °C.
• Gebruik het apparaat alleen voor het optiilen en neerlaten van de auto, niet om het in opgetilde positie vast te houden. Beweeg het niet tijden het optillen of neerlaten.

■ Breng na gebruik alle onderdelen weer in de oorspronkelijke positie. Laat de hydraulische olie of de oliepomp door een vakkundig persoon vervangen, als onderdelen van het apparaat niet meer versteld kunnen worden.

- Voor de ingebruikname

Hydraulische olie verdelen

☐ Schuif bij gesloten daalventiel 5 de hefstang 1 in de huls voor de hefstang 6. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang 1 op en neer) en zorg zo voor een gelijkmatige verdeling van de hydraulische olie.

Opmerking: Controleer eventueel of het daalventiel 5 gesloten is, door te proberen de geplaatste hefstang 1 met de klok mee te draaien (zie afb. A). Wanneer de hefstang niet kan worden gedraaid, is het daalventiel 5 gesloten.

- Ingebruikname

- Last (auto) optillen

Draai de hefstang 1 bij gesloten daalventiel 5 met de klok mee in de huls voor de hefstang 6.
Plaats de hydraulische krik volgens de handleiding van de auto onder het daarvoor bestemde punt.
☐ Let op dat de draagschotel 3 in het midden belast wordt. Krik de auto door op- en neerwaartse bewegingen van de hefstang 1 zo ver op dat u de steunblokken onder de auto kunt zetten (zie afb. B).
☐ Laat de auto vervolgens zakken tot op de steunbokken door het daalventiel 5 door het draaien van de hefstang 1 langzaam tegen de klok in draaiend, te openen.

- Last (auto) laten zakken

⚠ LEVENSGEVAAR! Zorg ervoor, dat zich geen personen of hindernissen onder de auto bevinden wanneer u de auto laat zakken.

□ Til de auto (zoals voorheen beschreven) eerst een beetje op, zodat u de steunbokken kunt verwijderen.
- Draai het daalventiel 5 tegen de klok in totdat de auto zakt, maar open het ventiel niet zover dat het losraakt en de hydraulische olie uit het daalventiel 5 stroomt.

⚠️ VOORZICHTIG! Laat de auto slechts langzaam zakken. Anders bestaat er gevaar voor letsel en voor schade aan de krik en/of de auto.

□ Trek de garagekrik onder de auto vandaan en laat de draagarm 2 volledig dalen.

□ Sluit het daalventiel 5 door het met de klok mee dicht te draaien.

- Adapter monteren (optie)

Krik de krik van zijn oorspronkelijke hoogte (13,5 cm) op naar een hoogte van 15 cm door de hefstang 1 omhoog en omlaag te bewegen (zie hoofdstuk "Ingebruikname").
□ Verwijder de zeskantschroef 10 van de moer 11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. E).
Plaats de adapter 9 op de schotel 3. Voer de zeskantschroef 10 van bovenaf door de adapter 9 en de schotel 3 (zie afb. F).
☐ Plaats tegelijkertijd de moer 11 met behulp van een ringsleutel onder de schotel 3 (zie afb. F).
☐ Fixeer de zeskantschroef 10 en de moer 11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. G).
☐ Laat de krik weer neer tot op zijn oorspronkelijke hoogte door het daalventiel 5 tegen de kok in te draaien. Let op dat het daalventiel 5 niet losraakt en geen

hydrauliekolie vrijkomt (zie hoofdstuk "Last (auto) optillen").

Als u de adapter 9 niet meer nodig hebt, verwijdert u hem door de zeskantschroef 10 en de moer 11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) van elkaar los te draaien (zie afb. E).
☐ Fixeer vervolgens de zeskantschroef 10 en de moer 11 om ze in de schotel 3 te bewaren.

- Reiniging en onderhoud

• Gebruik in géén geval scherpe of bijtende reinigingsmiddelen.
  □ Vet alle externe, bewegende onderdelen goed.
  □ Reinig de hydraulische krik met een licht geoliede doek.
  □ Laat de draagarm 2 en de huls voor de hefstang 6 volledig zakken om de gara-gekrik plaatsbesparend op te bergen.

Onderhoud en service

⚠ Opmerking: Het bijvullen van hydraulische olie mag alléén door een vakkundig persoon worden uitgevoerd! Gebruik alleen hydraulische olie die voldoet aan SAE 10. Houd er rekening mee dat te veel olie de functie van de krik kan belemmeren. Vul maximaal 115 ml olie bij als alle olie verbruikt is. Vul de hydraulische olie tot aan de onderkant van de vulopening (zie afb. H).

Opmerking: Wij raden u aan, het apparaat alle drie jaar door een gekwalificeerde persoon te laten controleren.

☐ Laat een defecte hydraulische krik alléén door een vakman repareren. Probeer nooit zelf de krik te repareren.
□ Neem de hydraulische krik nooit helemaal uit elkaar. Door een eigenmachtige demontage kunnen bij later gebruik functiestoringen optreden.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Laat de hydraulische olie op milieuvriendelijke wijze verwijderen. Zorg ervoor dat de afvoer door een erkende vakmonteur wordt uitgevoerd of neem contact op met een inzamelpunt voor schadelijke stoffen bij u in de buurt.

- Informatie

- Conformiteitsverklaring

Wij OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, verklaren in eigen verantwoordelijkheid dat het product: hydraulische rangeerkrik, modelnr.: Z31071, versie: 11/2012, waarop deze verklaring betrekking heeft, overeenstemt met de normen / normatieve documenten van de richtlijn 2006 / 42 / EC.

Toegepaste geharmoniseerde norm: EN 1494/A1:2008

Toblos Mason

De complete conformiteitsverklaring kunt u indien gewenst downloaden via www.owim.com.

CE

12 NL/BE
