BEDIENUNGSANLEITUNG IAN 79205 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

2 ○

Z31071

ULTIMATE® SPEED

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 13

Hydraulische rangeerkrik

- Correct gebruik

Maximale bedieningskracht: 350 N

1 hydraulische rangeerkrik

1 adapter

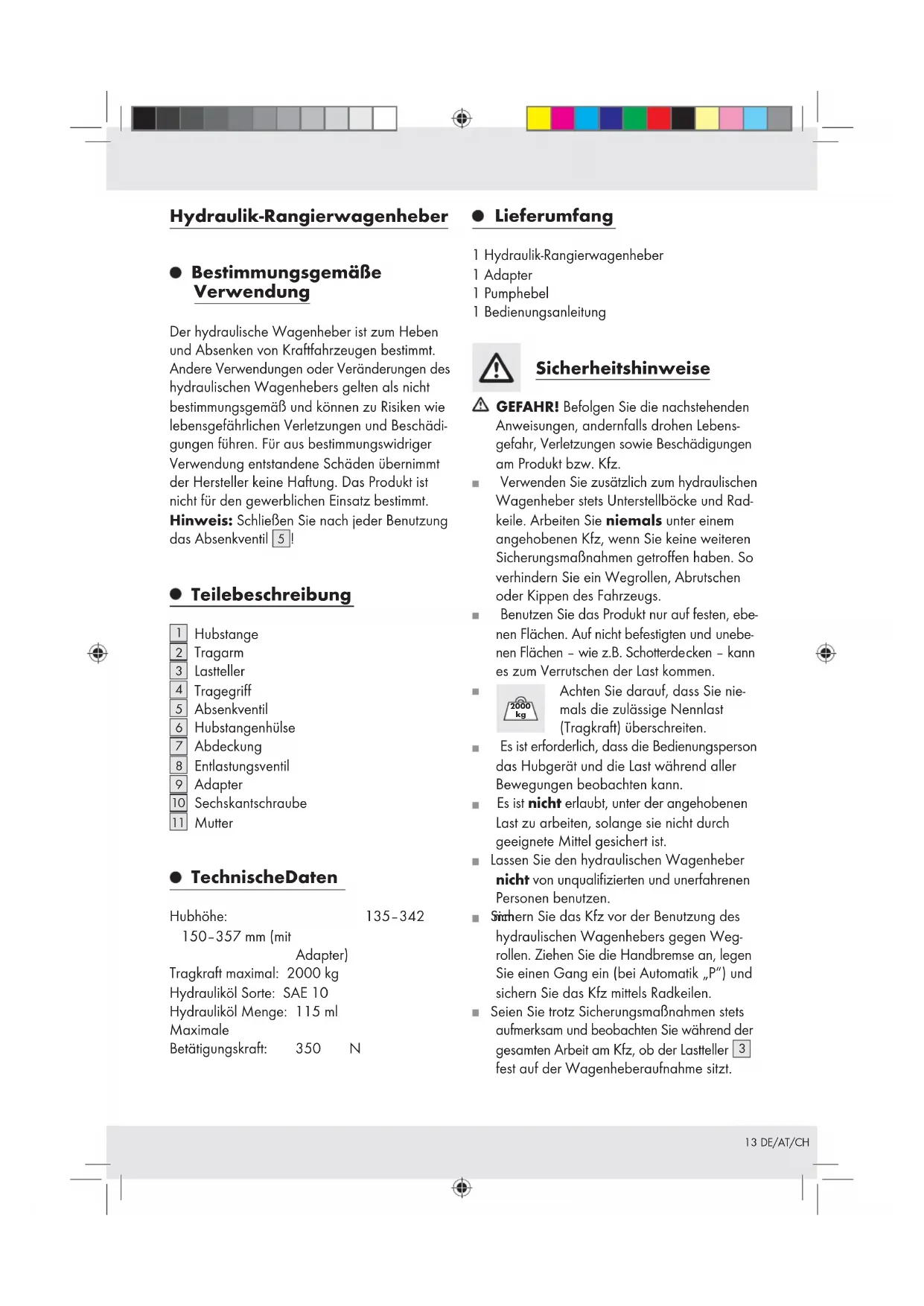

● Bestimmungsgemäße Verwendung

Der hydraulische Wagenheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenhebers gelten als nicht bestimmungsgemäß und können zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: Schließen Sie nach jeder Benutzung das Absenkventil 5!

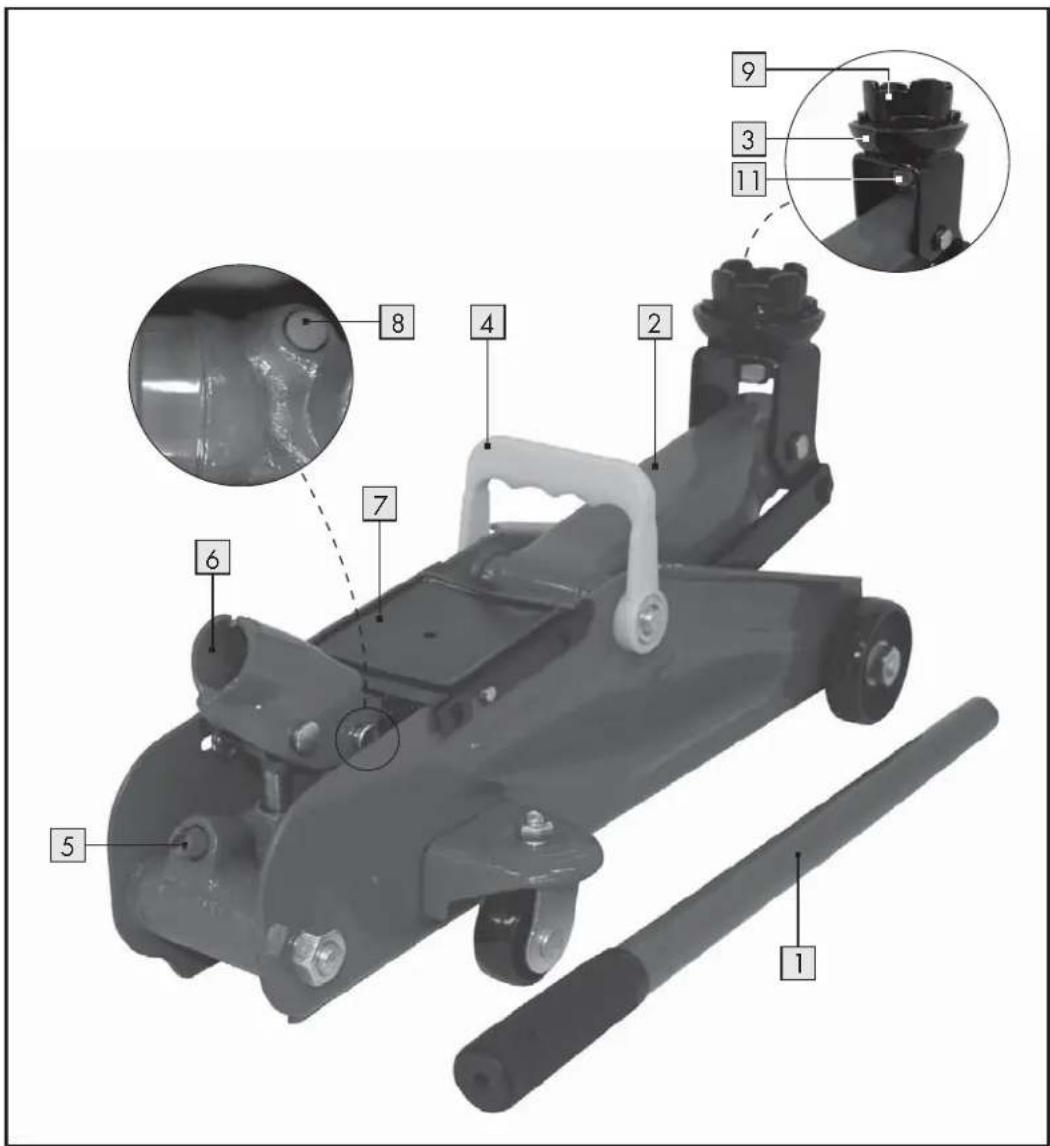

- Teilebeschreibung

1 Hubstange
2 Tragarm
3 Lastteller
4 Tragegriff
5 Absenkventil
6 Hubstangenhülse
7 Abdeckung
8 Entlastungsventil
9 Adapter
10 Sechskantschraube
11 Mutter

- TechnischeDaten

Hubhöhe: 135-342

150-357 mm (mit

Adapter)

Tragkraft maximal: 2000 kg

Hydrauliköl Sorte: SAE 10

Hydrauliköl Menge: 115 ml

Maximale

Betätigungskraft: 350 N

- Lieferumfang

1 Hydraulik-Rangierwagenheber
1 Adapter
1 Pumphebel
1 Bedienungsanleitung

Sicherheitshinweise

⚠️ GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen sowie Beschädigungen am Produkt bzw. Kfz.

■ Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. So verhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs.
Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z.B. Schotterdecken – kann es zum Verrutschen der Last kommen.
Achten Sie darauf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiten.
Es ist erforderlich, dass die Bedienungsperson das Hubgerät und die Last während aller Bewegungen beobachten kann.
Es ist nicht erlaubt, unter der angehobenen Last zu arbeiten, solange sie nicht durch geeignete Mittel gesichert ist.
■ Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen.
Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P“) und sichern Sie das Kfz mittels Radkeilen.
Seien Sie trotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller 3 fest auf der Wagenheberaufnahme sitzt.

Stellen Sie sicher, dass beim Anheben des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können.
Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken.
■ Senken Sie das Kfz nur langsam ab.
■ Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.
Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile.
Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an.
Achten Sie darauf, dass sich keine Personen - insbesondere Kinder - im Kfz befinden und in der Nähe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist.
■ Verstellen Sie niemals das Entlastungsventil 8. Es wurde werkseitig voreingestellt und darf nicht nachjustiert werden. Wird die Einstellung des Sicherheitsventils verändert, darf das Produkt nicht mehr benutzt werden.
Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrene Person mit dem Gerät vertraut zu machen. Die Pump- und Übertragungskräfte betragen ungefähr 350 N.
Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgeraten, bis diese erneuert wurden.
Nehmen Sie keine Umbauarbeiten am hydraulischen Rangierwagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494 / A1:2008.
Beim Benutzen des Wagenhebers darf die aufgewendete Kraft 350 N nicht

überschreiten. Dies entspricht einer Kraft von ungefähr 35 kg am Hebel.

■ Die Betriebstemperatur des Hydrauliköls dieses Geräts liegt bei -20 °C bis +40 °C.
Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in angehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken.
■ Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstellen lassen.

● Vor der Inbetriebnahme

Hydrauliköl verteilen

Schieben Sie bei geschlossenem Absenkventil 5 die Hubstange 1 in die Hubstangenhülse 6. Betätigen Sie mit mindestens 6 kräftigen Pumpbewegungen die Hydraulik (Hubstange 1 auf und ab) und verteilen somit das Hydrauliköl gleichmäßig.

Hinweis: Prüfen Sie ggf., ob das Absenkventil 5 geschlossen ist, indem Sie bei eingesetzter Hubstange 1 diese im Uhrzeigersinn zu drehen versuchen (siehe Abb. A). Lässt diese sich nicht mehr drehen, ist das Absenkventil 5 geschlossen.

- Inbetriebnahme

- Last (Kfz) anheben

Drehen Sie bei geschlossenem Absenkventil 5 die Hubstange 1 im Uhrzeigersinn in die Hubstangenhülse 6.
Setzen Sie den hydraulischen Wagenheber unter eine dafür vorgesehene Position, gemäß Betriebsanleitung des Kfz.
Achten Sie darauf, dass der Lastte er mittig belastet wird. Heben Sie durch Auf- und Abbewegung der Hubstange 1 das

Kfz so weit an, bis sich die Unterstellböcke unter das Kfz stellen lassen (siehe Abb. B).

☐ Lassen Sie dann das Kfz auf die Unterstellböcke aufsetzen, indem Sie das Absenkventil 5 durch Drehen der Hubstange 1 gegen den Uhrzeigersinn langsam öffnen.

- Last (Kfz) absenken

⚠ LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken.

Heben Sie das Kfz (wie zuvor beschrieben) erst etwas an, um die Unterstellböcke zu entfernen.

Drehen Sie das Absenkvenfil gegen den Uhrzeigersinn, bis sich das Kfz absenkt, aber keinesfalls so weit, dass es sich löst und das Hydrauliköl aus dem Absenkventil 5 austritt.

⚠ VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und/oder dem Kfz.

Ziehen Sie den Rangierwagenheber unter dem Fahrzeug hervor und senken Sie den Tragarm 2 vollständig ab.

☐ Schließen Sie das Absenkventil 5 durch Drehen im Uhrzeigersinn.

- Adapter anbringen (optional)

Bringen Sie den Wagenheber von seiner ursprünglichen Höhe (13,5 cm) auf eine Höhe von 15 cm, indem Sie die Hubstange 1 auf und ab bewegen (siehe Kapitel „Inbetriebnahme“).

☐ Entfernen Sie die Seckskantschraube 10 von der Mutter 11 mithilfe eines Steckschlüssels mit Aufsatz (19 mm) und eines Ringschüssels (19 mm) (siehe Abb. E).

Platzieren Sie den Adapter 9 auf dem Lastteller 3. Führen Sie die Sechskantschraube 10 von oben durch den Adapter 9 und Lastteller 3 (siehe Abb. F).

Platzieren Sie gleichzeitig die Mutter 11 mithilfe eines Ringschlüssels unterhalb des Lasttellers 3 (siehe Abb. F).

☐ Fixieren Sie die Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlüssels mit Aufsatz (19 mm) und eines Ringschüssels (19 mm) (siehe Abb. G).

☐ Senken Sie den Wagenheber wieder auf seine ursprüngliche Höhe ab, indem Sie das Absenkventil 5 gegen den Uhrzeigersinn drehen. Achten Sie darauf, dass sich das Absenkventil 5 nicht löst und Hydrauliköl austritt (siehe Kapitel „Last (Kfz) anheben“).

☐ Wenn Sie den Adapter 9 nicht mehr benötigen, entfernen Sie diesen, indem Sie Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlüssels mit Aufsatz (19 mm) und eines Ringschüssels (19 mm) voneinander lösen (siehe Abb. E).

☐ Fixieren Sie anschließend die Sechskantschraube 10 und Mutter 11 zur Aufbewahrung innerhalb des Lasttellers 3.

● Reinigung und Pflege

■ Verwenden Sie keinesfalls scharfe oder ätzende Reinigungsmittel.

Fetten Sie alle außen liegenden, bewiegen Teile gut ein.

☐ Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch.

Senken Sie den Tragaran und die Hubstangenhülse 6 vollständig ab, um den Rangierwagenheber platzsparend aufzubewahren.

Wartung und Service

⚠ Hinweis: Das Nachfüllen von Hydrauliköl darf nur durch Fachpersonal erfolgen! Benutzen Sie nur Hydrauliköl, das die SAE 10 erfüllt. Bitte beachten Sie, dass zu viel Öl die Funktion des Wagenhebers beeinträchtigen kann. Füllen Sie mit max. 115 ml Öl auf, wenn alles Öl verbraucht ist.

Füllen Sie das Hydraulik-Öl bis an die Unterkante der Einfüllöffnung (siehe Abb. H).

Hinweis: Wir empfehlen, das Gerät alle drei Jahre von qualifiziertem Fachpersonal überprüfen zu lassen.

☐ Lassen Sie einen defekten hydraulischen Wagenheber nur vom Fachmann reparieren. Versuchen Sie niemals, ihn selbst zu reparieren.
Zerlegen Sie den hydraulischen Wagenheber niemals in seine Einzelteile. Durch eine selbständige Demontage kann es zu anschließenden Fehlfunktionen kommen.

Angewandte harmonisierte Norm: EN 1494/A1:2008

Die komplette Konformitätserklärung finden Sie unter: www.owim.com

CE

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die nächste Schadstoffsammelstelle.

● Informationen

Konformitätserklärung

Wir, OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Hydraulik-Rangierwagenheber, Modell-Nr.: Z31071, Version: 11 / 2012, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EC übereinstimmt.

IAN 79205

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: Z31071

Version: 11/2012

informatie - Stand der Informationen:

09/2012·Ident.-No.:Z31071092012-2
