GEBRUIKSAANWIJZING RA282 OREGON SCIENTIFIC

Toetseigenschappen 3

Horloge 3

LCD-schem 4

Klaarmaken om te starten 4

Horloge uitpakken 4

Horloge aanzetten (Alleen wonneer voor het eerst gebruikt) . 5

Batterijen 5

Veranderen tessen de hoofdmodes 6

Klok gebruiken 6

Klok/ Kalender / Temperatuurenheid instellen ... 6

Klokdisplaysbekijkien 7

Dagelijks alarm / tijdzone / toetsentoon instellen 8

Alarmgeluid 9

Alarmgeluid UItschakelen 9

Alarm activeren/uitzetten 9

Altimeter-Barometer gebruiken 9

Wat betreft de Altimeter-Barometer 9

Hoogte instellen 9

Balkgrafiek voor de hoogte 10

Hoogtedisplaysbekijken 11

Hootheadarm/Zeeniveau/Weersymbol instellen ... 11

Zeil timer gebruiken 12

Wat betreft de zeit timer 12

Zeil timer instellen 13

Alarmgeluid van de zeil timer 14

Weergave van zeiniveau luchtdruk 15

Kompas gebruiken 16

Wat betreft het kompas 16

Kompas sensorkaliber instellen 16

Kompas displays bekijken 17

Instellen van het tracksystem voor peiling .... 18

Declinatie instellen 19

Reele Noordkaliber instellen 19

Om het peiling tracksystem / declinatie / reelen noorden kaliber aan /uit te stellen 20

Achtergrundverlichting 20

Slot voor het toetsenbord 20

Specificities 20

Waarschuwingen en onderhoudsrichtlijnen..... 21

Over Oregon Scientific 22

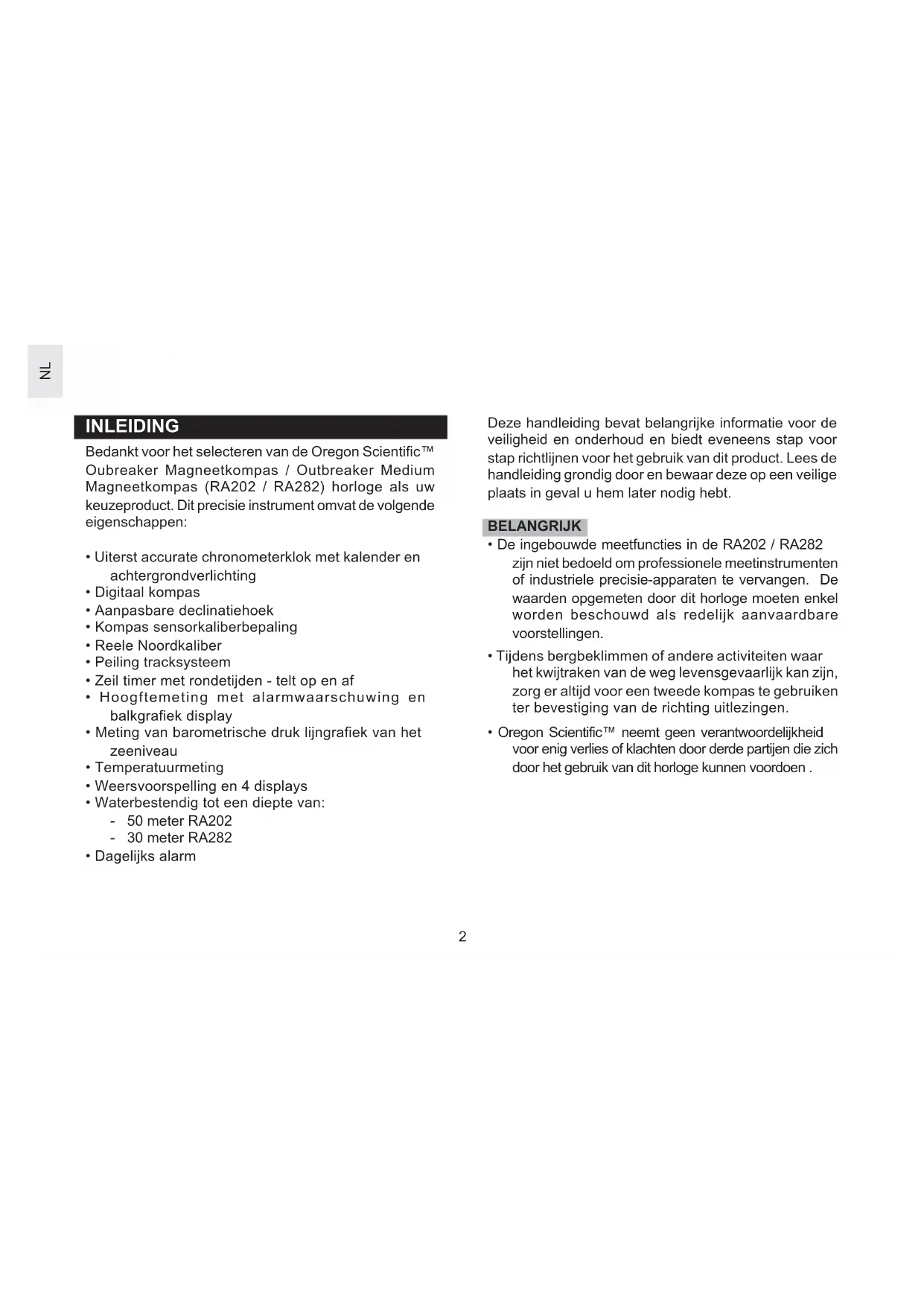

INLEIDING

Bedankt voor het selecteren van de Oregon Scientific™ Oubreaker Magneetkompas / Outbreaker Medium Magneetkompas (RA202 / RA282) horloge als uw keuzeproduct. Dit precisie instrument omvat de volgende eigenschappen:

• Uiterst accurate chronometerklok met kalender en awhilegrundverlichting
• Digitaal kompas
  Aanpasbare declinatiehoek
• Kompas sensorkaliberbepaling
• Reele Noordkaliber
• Peiling tracksystem
• Zeil timer met rondetijden - telt op en af
• Hoogftemeting met alarmwaarschuwing en balkgrafiek display
• Meting van barometrische druk lijngrafiek van het zeeniveau

• Temperatuurmeting
  Weersvoorspelling en 4 displays
  Waterbestendig tot een diepte van:

• 50 meter RA202

• 30 meter RA282

• Dagelijks alarm

Deze handlede ing bevat belangrijke inatmatie voor de veiligheid en onderhoud en biedt eveneens stap voor stap richtlijnen voor het gebruik van dit product. Lees de handlede grondig door en bewaar deze op een veilige plaats in geval u hem later nodig hebt.

BELANGRIJK

• De ingebouwde meetfunctionies in de RA202 / RA282 zichn Niet bedoeld om professionele meetinstrumenten of industrielle precisie-apparaten te verrangen. De waarden opgemeten door dit horloge要去en enkel worden beschouwd als redelijk aanvaardbare voorstellingen.
  Tijdens bergbeklimmen of andere activiteiten waar het kwijtraken van de weg levensgevaarlijk kan zich, zorg er.altijd voor een tweede kompas te gebruiken ter bevestiging van de richting uitlezingen.
• Oregon Scientific™ neemt geen verantwoordelijkheid voor enig verlies of klachten door derde partijen die zich door het gebruik van dit horloge konnen voordoen.

TOETSEIGENSCHAPPEN

HORLOGE

RA202 RA282

1. N/S/E/W: windstreken-noorden, zuiden, oosten en westen.
2. SELECT / -: Bekijk het schermdisplay vanuit een hoofdmodus; verminder de ingestelde waarden, heractiveer de kompassensor.
3. Schakel hintergrundverlichting voor 3 seconden AAN; vergrendel / ontgrendel het toetsenbord
4. MODE: Verander maar een ander display; snel verlatenijdens eender welke instelmodus.
5. Bubble level: Gebruik dit om het horloge waterpas tezetten.
6. LAP / +: Maak een omloop; vermeerder de ingestelde waarde.
7. ST / SP: Start / stop timer en chronometer.
8. FUNC / SET: Instelmodus binnengaan; selecteer een andere insteloptie; bevestig de instellingswaarde; preset waarde van de timer heropladen.
9. LCD-schemr.

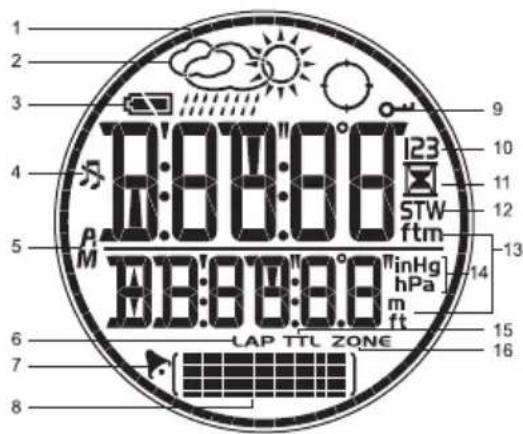

LCD-SCHERM

1. Kompasssegmenten: Toont de kompasrichting; kaliberstand.
2. Weersvoorspelling: 4 weerdisplays.
3. Batterijniveau.
4. S: Toets toon is uitgeschakeld.
5. AM/PM: 12-uren klok worden gebruikt.
6. LAP: Neem een Ronde; Ronde nummer; Ronde geheugen.
7. :Dageijks alarm is geactiveerd.

8. : Toont zeiniveaugrafiek, balkgrafiek voor de hoogte; huidige windstreek of de positie van een instelling.

9. Slot voor de toetsen is ingeschakeld.

10. 123: Afteltimer 1, 2 of 3 wordt afgebeeld of is in werking.

11. E: Afteltimer is afgebeeld of in werking.
12. STW: Chronometer is afgebeeld of in werking.
13. ftm or ft / m: Hoogte eenheden- voeten of meters - feet or metres.
14. inHg / hPa: Barometrische drukeenheden.
15. TTL: Totaleijd is afgebeeld.
16. ZONE: Tijdzone uurafwijking.

KLAARMAKEN OM TE STARTEN

HORLOGE UITPAKKEN

Wanneer u de horloge uitpakt, zorg ervoor dat je het verpakkingsmaterial op een veiligeplaats bewaart in geval u hem later moet vervoeren of terugzenden voor een onderhoudsbeurt.

In deze doos vindt u het volgende :

Horloge
- 1 x CR2032 (3V) lithium batterij - reeds geplaatst

HORLOGE AANZETTEN (ALLEEN WANNEER VOOR HET EERST GEBRUIKT)

Druk gedurende 2 seconden op eender welke toets om het LCD-schem aan te zetten.

BATTERIJEN

Het horloge gebruikt 1 x CR2032 lithium batterij, die reeds is geplaatst. Zie hieronder voor waarschuwingen omtrent de batterijen.

ZWAKKE BATTERIJ SYMBOL	OMSCHRIJVING
	De horlogebatterij is zwak
-- Verschijnt waarneer de batterij te zwak is om de sensor te latent werken.[- -] verschijnt voor de temperatuur, hoogte, barometer en kompaswaarden. De balk- en lijngrafieken zullen eveneens nicht werken.

OPMERKING Het veelvuldig gebruik van de awhilegrondverlichting, het hoogte-alarm en de zeil timer, zal de levensduur van de batterij drastisch verminderen.

Indien de batterij verrangen moet worden, raden wij ten zeerste aan de verkoopsagent of once klantendienst te contacteren.

Om de horlogebatterij te verrangen:

1. Het batterijvak bevindt zich aan de achechterkant van het horloge.
2. Door middel van een muntstuk, zoals hierboven aangeduid, draait u het deksel gegen de wijzers van de klok tot het uit+zijn positie klikt.
3. Verwijder met uw vinger de oude batterij.
4. Plaats de nouvelle batterij met + maar boven gericht.
5. Plaats het deksel van het batterijvak terug en draai het klosgewijze tot het stevig vastzit.

OPMERKING Wanner u de batterijen verrangt, is het belangrijk dat u de magnetische sensor en de hoogte of het zeiniveau opnieuw kalibreert. (Zie de hoofdstukken "Hoogte instellen" of "Hoogte-alarm/Zeeniveau/ Weersymbol instellen".)

IMPORTANT

• Niet-oplaadbare batterijen en oplaadbare batterijen要去 op correcte manier worden gerecycled. Hiervoor zich er speciale containers voorzien voor Niet-oplaadbare batterijen en oplaadbare batterijen, beschikbaar bij deplaatselijke recycle centra.
• Batterijen zijn uiterst gevaarlijk indien ze worden ingeslikt! Hou waarom de batterijen en het acutele voorwerpuit de buurt van babies. Indien een batterij verwerd ingeslikt, gelieve onmiddelijk contact op te nemen met een dokter.
• De bijgeleverde batterijen mogen nicht opgeladen worden, noch op enig andere manier gereactiveerd worden. Ze mogen ook Niet uit elkaar genomen worden, in open vuur gegood worden of kortsluiting ondervinden.

VERANDEREN TUSSEN HOOFDMODES

Er zijn 4 hoofdmodes: Klok, Altimeter-Barometer, Zeil timer en Kompas. Elke hoofdmode toont een banner op het scherm om aan te tonen in welke mode u zich bevindt. Na 1 seconde worden de banner op het scherm automatisch verrangen door de hoofdmode op het scherm.

Druk op MODE om te verspringen:tussen de 4 hoofdmodes.

MODE BANNER HOOFDMODE
KLOK	TIME	6:29 26.304 (FR)

MODE BANNER HOOFDMODE
ALTI-BARO	ALTI ()	155 62911
ZEIL TIMER	SA IL ()	000000 000000 (STRI)
KOMPAS	COMP ()	156 62911 (SSEI)

KLOK GEBRUIKEN

De real time klok is de fabriekinstelling voor dit horloge.

Om de klok in te stellen:

1. Druk op MODE om maar de Klokomodus over te gaan.
2. Hou SET ingedrukt tot de eerste instelling knippert.
3. Druk op + of - om de instelling te veranderen. Hou ingedrukt om snel door de opties te bladeren. Druk op SET om de instelling te bevestigen en maar de volgende instelling over te gaan.
4. Herhaal stap 3 om een andere instelling voor deze modus te veranderen.

De volgorde van de kloinstellening is als volgt:

12/24 uren klokformaat
Uren
- Minuten
Jaar
- DD:MM of MM:DD datumformulae
Maand
Dag
- Temperatuurenheid - °C / °F

OPMERKING De klok is geprogrammeerd met een automatische kalender voor 50aar, hetgeen wil zaggen dat je de dag en datum Niet hoeft te resetten elke maand.

KLOKDISPLAYS BEKIJKEN

In de klokmodus zijn er 7 verschillende scherm displays. Om onderling:tussen deze te verspringen:

1. Druk op MODE om maar de klokmodus over te gaan.
2. Druk op SELECT om door de verschillende klokschem displays te bladeren.

Klok met datum Klok met Klok met 629 26.304 (FR1)	Klok met Klok met 629 03 (FR1)	629 155 (FR1)
Klok met zeeniveau luchtdruk	Klok metplaatselijke 629 2959 (Loc)	Klok met
629 30.18 (---) (---)	629 2959 (Loc)	629 02358 (FR1)

Klok met temperatuur

OPMERKING Wonneer u het horloge om de Pols draagt, kan de temperatuur worden beinvloed door de lichaamswarmte. Om een accurate temperatuurslezing te verkrijgen, verwijdert u het horloge van de Pols en wacht ongeveer 15 minutes alvorens de lezing op te nemen.

DAGELIJKS ALARM / TJDZONE / TOETSENBORDTOON INSTellen

Voor alle 7 klokschem displays kurz u het volgende instellen:

• Dagelijks alarm - Wanneer geactiveerd, za het alarm dagelijks op het ingestelde tijdstep afgaan.
• Tijdzone verschil - Tijdverschillen wanner u in een andereijdzone bent (+/ - 23 hours)

• Toets toon - Wanner dit op AAN staat, zullen de toetsen een geluid gehen bij indrukken.

• Druk op FUNC om dagelijks alarm, tijdzone of toets toon te selecteren.

1. Hou SET ingedrukt om alleen de instellingsmodus voor het dagelijks alarm en tijdzone te openen.

1. Druk op + om de instelling te veranderen.
2. Druk op SET om de instelling te bevestigen. Als de instelling is voltooid, za het scherm terugkeren maar het vorige klokschem.

ALARMGELUID

Het alarm zal gedurende 1 minuut afgaan en de awhilegrundverlichting zal tijdens de eerste 10 seconden oplichen.

ALARMGELUID UITSCHAKELEN

Druk op eender welke toets om het alarmgeluid UIT te zieten. Het alarm zal zich automatisch resetten tenzij u het hebt uitgeschakeld.

ACTIVEREN/UITSCHAKELEN VAN HET ALARM

Druk op MODE om door de klokmode te bladeren. Druk op SET en daarna op + om het alarm te activeren ofuit te schakelen. verschijnt op het scherm wonneer het alarm is geactiveerd.

ALTIMETER-BAROMETER GEBRUIKEN

WAT BETREFT DE ALTIMETER-BAROMETER

De altimeter meet de hoogte in meters of feet. Het horloge is uitgerust met een intelligente barometer die de hoogte bepaalt door middel van de ingebouwde sensor met geavanceerde Baro-compensatie technologie. De sensor onsderscheidt zowel verschillenussen druk veroorzaakt door veranderingen in fysische hoogtes als druk veroorzaakt door weersomstandigheden. Deze precieze eigenschap elimineert afwijkingen en geeft meer accurate hoogemetingen vergeleken met gemiddelde apparaten die op de commerciele markt verkrijgbaar zich.

HOOGTE INSTELLEN

Om de hoogte in te stellen:

1. Druk op MODE om maar de Altimeter-Barometer Modus over te gaan.
2. Hou SET ingedrukt tot de eerste instelling begint te knipperen.
3. Druk op + of - om de instelling te veranderen. Hou ingedrukt om de versneld door de opties te bladeren. Druk op SET om de instelling te bevestigen en over te gaan maar de volgende instelling.
4. Herhaal stap 3 om andere installingen in deze modus te veranderen.

De volgorde voor de hoogte-installingen is als volgt:

• Hoogte-eenheid - meters / feet
  Hoopte

Om de altimeter juist in te stellen, moet u de correcte hoogte kennen. Hiervoor gaat u als volgt te werk:

• Zoek een topografische kaart; bepaal uw locatie en de overeenkomende hoogtelezing.
  OF
• Stel de druk voor zeeniveau op uw horloge in.

BELANGRIJK

• Dit toestel werkkt met een semiconductor druksensor die beinvloed kan worden doortemperatureuurveränderingen. Terwijl u de hoogtemeet, zorg ervoor dat het toestel Niet is blootgesteld aan plotselingen temperatureuurveränderingen.
• Wij raden u aan de hoogte of de druk van het zeeniveau regelmatig te kalibreren om denauwkeurigheid van het horloge te behonden.

BALKGRAFIEK VOOR HOOGTE

De balkgrafiek voor hoogte onderaan het scherm toont het verloop van de hoogte. Hat bevat 7 rijen en 14 kolommen.

De meeste recente lezing worden ingevoerd in de rechtter kolom en.altijd ter hoogte van de 4de rij. Bijgevolg zullen alle andere lezingen hun positie aanpassen in overeenstemming met de meest recente lezing.

OPMERKING 1 rij = 20m (20m = 65,6ft)
1 kolom = 1 min

Kijkaar het horloge om te jouw huidig hoogteniveau te bekijken en kijk daarnaaar de balkgrafiek om de veranderingen in de hoogte te zien. Kijkaar onderstaande table om de balkgrafiek in dieper detail te lezen.

20m 1min	1. Hoogteniveau 400m. Gebruiker wandelt op een vlakke weg
20m 1min	2. Hoogteniveau 420m. (Verhoging van 20m)
20m 1min	3. Hoogteniveau 380m. (Verlaging van 40m)
20m 1min	4. Hoogteniveau 480m. (Verhoging van 100m)
20m 1min	5. Hoogteniveau 380m. (Verlaging van 100m)

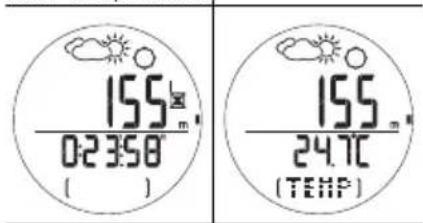

HOOGTEDISPLAYS BEKIJKEN

IN de altimeter-barometer modus zijn er 5 verschillende scherm displays voor de hoogte. Om onderling te veranderen:

1. Druk op MODE om de altimeter-barometer modus binnen te gaan.
2. Druk op SELECT om door de verschillende scherm displays voor de hoogte te bladeren.

Hoogte met Hoogte met Hoogte met klok zeeiniveau	plaatselijk lucktdruk
155 62911 (=)	155 30.18 (……)

Hoogte met Hooge met timer temperatuur

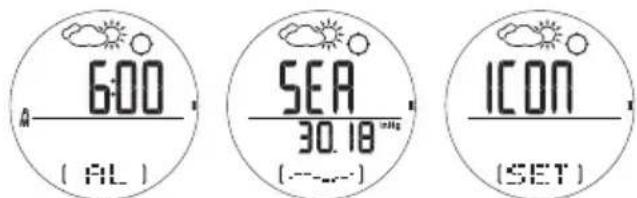

HOOGTE-ALARM / ZEENIVEAU / WEERSYMBBOOL INSTellen

Vanuit alle 5 de schermdisplays voor hoogte kunt u het volgende instellen:

• Hoogte-alarm - Selecteer alarm om het boven of onder juices instelling te activeren; stel het hoohte-alarm in.

• Zeeniveau - Selecteer eenheid hPa of inHg; stel het zeeniveau in
  Weersymbool - 1uit 4 displays waaruit u kunt kiezen

• Druk op FUNC om hoogte-alarm, zeiniveau of weersymbol te selecteren.

1. Hou SET ingedrukt om de instellingsmodus binnen te gaan.

1. Druk op + om de instelling te veranderen.
2. Druk op SET om de instelling te bevestigen.

HOOGTE-ALARM

Het stijgende of dalende hoogte-alarm za ingeschakeld worden wanner de vooraf ingestelde hoogte worden bereiktijdens een bepaalde klimming of afdaling.

Druk op eender welke toets om het alarm te stoppen.
Indien de vooraf ingestelde waarde opnieuw worden bereikt, za het alarm opnieuw worden geactiveerd.

OPMERKING Het instellen van de hoogte beinvloedt de druk van het zeiniveau.

ZEENIVEAU

Voor een nauwkeurige meting, moet u eerst de druk voor het zeiniveau kalibreren. Als de druk is gekalibreerd, za de hoogte automatisch worden gekalibreerd in de overeenkomende hoogte dankzij de ingebouwde automatiche kalibreringsfunctie.

Wanner u het zeiniveau op het horloge instelt, za het de altimeter tot de huidige hoogte aanpassen. Informatie omtrent de huidige druk van zeiniveau kunt u vinden in kranten, het locale新模式 en radiorapporten of op het internet.

OPMERKING Indien het horloge in een drukcabine wordt geplaatst, zoals een vliegtuig, is het noodzakelijk de druk van zeiniveau of de hoogte opnieuw te kalibreren.

WEERSVOORSPELLING

Ditr product voorspelt het weeer voor de komende 12 tot 24 eer binnen een straal van 30 - 50km (19-31 mile). De weersvoorspelling is gebaseerd op de metingen van de tendens van barometrische druk.

ZONNIG LICH	BEWOLKT REGENACHTIG
	BEWOLKT

OPMERKING Indien het horloge hoogteveranderingen ondergaat za de weersvoorspelling verdwijnen. Blijf gewoon 5 minutes op bezelfde hoogte staan en de weersvoorsselling za opnieuw verschijnen.

OPMERKING De fabrikant is nicht verantwoordelijk voor enig ongemak veroorzaakt door Incorrecte weersvoorspelling.

ZEIL TIMER GEBRUIKEN

WAT BETREFT DE ZEIL TIMER

De zeit timer heeft 3 afteltimers en een chronometer:

• Timer 1 - Door de gebruiker te selecteren timer/ chronometer
• Timer 2 - 10 minutes afteltimer
• Timer 3 - 5 minutes afteltimer

De afteltimers—hebben een alarmgeluid dat helpt om de tijd bij te honden bij het begin van een race. Een enkele toetsindruk is al dat nodig is om snel een aanpassing te makeen aan de timer, bv. Druk op + of - om de timer maar deuchtst bijgelegen minuut te verhogen of te verlagen. Hij is ook uitergerust met een Ronde teller.

ZEIL TIMER INSTellen

Om de instellingen van de zeit timer te veranderen:

1. Druk op MODE om de zeit timer modus binnen te gaan.
2. Hou SET ingedrukt om de vorig gebruikte timer te resetten. Hou SET nogmaals ingedrukt om de instellingsmodus binnen te gaan waar u gelijk welke timer kunt selecteren.

1. Druk op + of - om 1 van de 3 timers te kiezen en druk daarna op SET om deze te selecteren.

1. Wanner u in de instelling van timer 1 (door de gebruiker in te stellen afteltimer) bent, gebruik dan + of - om de gewenste waarden in te voeren. Indien u de chronometerfunctie wilt stoppen, verandert u gewoon alle waarden tot nul.

Als u de timer van uw keuze hebt ingesteld, kutu de volgende functiesuitvoeren:

TIMER 1,2,3 / INSTRUCTIE CHRONOMETER
Start / stop Druk op ST / SP
Pauze / herstellen (resume)	Druk op ST / SP
Tijd wijzigden verwijl de timer loopt timer te verhogen	Druk op + of - om de / verlagen maar de dichtst bijgelegen minuut
Timer/chronometer Resetten Hou SET	stop timer / chronometer.
Ronde opslaan Druk (ronde functie kan chronometer loopt. alleen worden gebruikt in de OPMERKING De tijd van de chronometer modus)	op LAP verwijl de chronometer loopt.
	KING De tijd van de chronometer en ronden worden in hetzelfde geheugen opgeslagen. Het geheugen heeft een capaciteit van 99 metingen of 99 uren, 59 min
Totale tijd / Ronde 1. Stop geheugen bekijken	stop timer / chronometer. Druk op SET om het geheugenrapport te bekijken
	331st28.204 (r i i)2. Druk op + of - om door de geheugenrapporten te bladeren.3. Het LASTe geheugen zal als "M 1" worden weergegeven4. Druk op SET om de totale:tijd te zien OF

	5. Druk op + of - om de rondelijk te zien (1 Ronde moet minstens genommen+zijn)
Wis 1 geheugendatauit alle data	1. Stop timer / chronograaf2. Druk op SET om de geheugendata te bekijken3. Het staatige geheugen zal als "M 1" alegeeld worden4. Druk op + of - om de gewenste geheugendatatebekijken5. Hou SET ingedrukt6. Druk op + of - om 1 geheugenuit alle data uit te wissen7. Hou SET ingedrukt om te bevestigen

OPMERKING Wanner eender welke afteltimer nul heeft bereikt, za het biepen en automatisch beginnen optellen in chronograaf timer.

OPMERKING In zeit timer modus, kan alleen een van de timers terzelfdertijd worden gebruikt.

De afteltimer geeft u de stand van aftelling door middel van een serie pieptonen.

AFTELTIJD - BIJ DE : ALARMGELUID

10de,9de,8ste,7de,6de min 2biepen

5de min 5 sets van 2 biepen
4de, 3de, 2de min 2 biepen
60ste - 51ste sec Continu biepen
50ste, 40ste, 30ste, 20ste, 10de sec 2 biepen
9de - 1ste sec 1 biep elke seconde
0 sec 1 Lange biep

WEERGAVE VAN ZEENIVEAU LUCHTDRUK

Hat verloop van het zeeniveau kan bekeken worden als een lezing opgemeten in hPa / inHg of als lijngrafiek. Hat bevat 7 rijen en 14 kolommen.

De LaTeX te lezing worden ingevoerd in de rechter kolom en altijd ter hoogte van de 4de rij. Bijgevolg zullen alle andere lezingen hun positie aanpassen in overeenstemming met de LaTeX te lezing.

Kijk waar de horloge om de luchtdruk van het zeiniveau te bekijken en kijk nadien waar de lijngrafiek om de veranderingen in luchtdruk te bekijken. Kijk waar onderstaande table om de lijngrafiek in dieper detail te bekijken.

1hPa 1hr	1. Luchtdruk van zeeniveau is 5hPa.
1hPa 1hr	2. Luchtdruk van zeeniveau is 6 hPa. (Verhoging van 1hPa)
1hPa 1hr	3. Luchtdruk van zeeniveau us 4 hPa. (Verlaging van 2hPa)
1hPa 1hr	4. Luchtdruk van zeeniveau is 9 hPa. (Verhoging van 5hPa)
1hPa 1hr	5. Luchtdruk van zeeniveau is 4 hPa. (Verlaging van 5hPa)

KOMPAS GEBRUIKEN

WAT BETREFT HET KOMPAS

Het kompas toont de peiling in graden tesamen met 16 windstreken. De buitenomtrek van het display bestaat uit 60 segmenten, die grafisch de peiling tonen, (een verlicht segment toont het Noorden, 3 verlichte segmenten tonen het Zuiden). De luchtbel toont aan wanner het kompas vlak staat/ligt zodat u een accurate meting kunt opnemen. Kijk gewoon direct boven de luchtbel en zet het kruis in rechte lijn met het midden van de luchtbel.

1. Noorden
   2.Zuiden
2. Luchtbel
3. Peiling
4. Windstreek

Het kompas display is 30 seconden actief. Daarna zal het kompas overgaan maar de energiebesparingsmodus en zal "- - - " op het display verschijnen. Om het kompas opnieuw te activeren, druk op SELECT.

OPMERKING Neem algid peilingen in open lucht, nicht binnenin gebouwen, tenten, grotten of andere beschutte plaatsen.

OPMERKING Kompasmetingen要去en steeds worden uitgevoerd uit de buurt van magnetische velden. Blijf uit de buurt van grote magnetische voorwerpen, hoogspanningskabels, electrische motoren, enz. Indien het kompas worden bloatgesteld aan sterke magnetische brunnen, reset de kalibrering.

KOMPAS SENSORKALIBER INSTELLEN

Het kompas moet gekalibreerd worden:

• Alvorens u het voor de eerste keer gebruikt.
• Wanneer de batterij worden verrangen.
• Alvorens u weggaat voor een langdurige buitenactiviteit.
• Wanner het is blootgesteld aan sterke magnetische bronnen, uiterst koud weer of wanner u vermoedt dat andere omgevingscondities de compasmetingen hebben beinvloed.
• Indien u bemerkt dat het kompas nicht de juiste richting aanwijst.

Om de kompassensor te kalibreren:

1. Druk op MODE om maar de kompasmodus over te gaan.

1. Hou SET ingedrukt tot je het hiernaast afgebeelde scherm ziet.
2. Draai het horloge gegen de wijzers van klok in opdezelfde snelheid als de segmenten die rond de omtrek bewegen. De rotatie is compleet wanneer je 1 1/4 toeren hebt voltooid en het hiernaast afgebeelde scherm verschijnt.

OPMERKING Voor een succesvolle kalibrering, is het belangrijk het kompas waterpas te houdenijdens het kalibreringsproces. Leg het gewoon op een vlakke ondergrond zoals de bodem van een omgekeerd glas of op een tafel.

KOMPASDISPLAYS BEKIJKEN

Binnen de kompasmodus zijn er 5 verschillende kompas scherm displays. Om onderling:tussen dele te wisselen:

1. Druk op MODE om de kompasmodus binnen te gaan.
2. Druk op SELECT om door de verschillende kompas scherm displays te bladeren.

Kompas met Kompas met klok hoogte zeenviveau
156 62911 (SSE)	156 155- (SSE)	156 30.18" (……)
Kompas met lokale luchtdruk timer temperatur	Kompas met Kompas met
156 2959" (LOCI)	156 02358 (SSE)	156 24.7C (SSE)

Vanuit de 5 kompas scherm displays kunt u het volgende instellen:

• Peiling tracksystem - Selecteer AAN / UIT; peiling instellen
• Declinatie - Selecteer AAN / UIT; Declinatiehoek instellen
• Reele Noorden kaliber - Selecteer AAN / UIT; reele Noorden kaliber instellen

INSTellenVAN HET TRACKSYSTEEM VOOR PEILING

Het tracksystem voor peiling kan ingesteld worden om op een specifiek te volgen peiling vast te zetten. Door de peiling vast te zetten, kan je zich wanner je van je koers afwijk en hoeveel je nodig hebt om terug op koers te raken.

1. In eender welt scherm voor kompas, druk op SET tot het hiernaast afgebeelde scherm verschijnt.

1. Hou SET igedrukt om de instellingsmodus te openen.

2. Het bovenste getal toont de vorig vastgestelde peiling.

3. Het onderste flickkerende getal toont de huidige peiling.

1. Beweeg het kompas tot de peiling die je wenst vast te zetten op het scherm verschijnt en druk dan op SELECT.

2. Druk op SET om de instelling te bevestigen.

3. Om de peiling nog meer te verfijnen, druk op + of -
4. Druk op SET om de instelling vast te zetten.
5. In de kompasmodus zal onderaan het scherm de vastgestelde waarde verschijnen inplaats van de kardinale lezing.

Eens het tracksystem voor de peiling is ingesteld, zullen de kompasssegmenten op het scherm tonen hoever je van je vastgestelde koers afwijk. Zie onderstaande voorbeelden:

1. De vastgestelde peiling is 94 en de huidige peiling is 94^
2. Huidige kompas peiling
3. Vastgestelde kompas peiling

1. Jouw vastgestelde peiling is 94^ en je huidige peiling is 120^ .
2. Huidige kompas peiling
3. Vastgestelde kompas peiling

De kompasssegmenten tonen de hoek:tussen de vastgestelde peiling en jouw huidige peiling. Bijgevolg za je je huidige richting要去en aanpassen om terug op de vastgestelde peilingskoers te geraken.

DECINATIE INSTellen

Declinatie is de hoek tussen de naaldpunten van het kompas (magnetische Noordpool) en de werkelijkke Noordpool. De declinatiehoek varieert tussen 0-30 graden Oost (O) of West (W) en kan gezonden worden op de meeste kaarten of op het internet.

Wanner u de declinatiehoek op het kompas instelt, compenseert u het verschil:tussen het reele Noorden en het magnetische Noorden:

1. In eender welt kompas schermdisplay, druk op SET tot het hiernaast afgebeelde scherm verschijnt.

1. Hou SET ingedrukt om de instellingsmodus binnen te gaan.

1. Druk op + of - om de instelling te veranderen.
2. Druk op SET om te bevestigen.

REELE NOORDEN KALIBER INSTELLEN

Wanner u de declinatiehoek nicht kent, kan de functie voor het reele Noorden kaliber gezruikt worden om het verschil tussen het magnetische Noorden en het Reele Noorden te compenseren. Het enige wat u moet weten is de richting van het reele Noorden (dit kurz u vinden via landmarks in de onmiddelijkke omgeving).

Om het reele Noorden kaliber in te stellen:

1. In eender welt kompas schermdisplay, druk op SET tot het hiernaast afgebeelde scherm verschijnt.

1. Hou SET ingedrukt om de instellingsmodus binnen te gaan.
2. Draai het kompas in de richting van het reele Noorden en druk op SET.

OPMERKING Indien de declinatiefunctie op AAN staat, is de reeele Noord-functie automatisch UITgeschakeld en vice-versa.

OM HET PEILING TRACKSYSTEM / DECLINATIE / RREELE NOORDEN KALIBER AAN/UIT TE STellen

In eender welk kompas scherm display, druk op SET. Druk op + om—heen en—weer te gaan tussen AAN/UIT.

ACHTERGRONDVERLICHTING

Om de hintergrondverlichting voor 3 seconden AAN te zetten:

1.Druk op
2. Druk op eender welke andere toets wonneer hetlicht aan staat en het za de duur van de verlichting met nogmaals 3 seconden verlengen.

OPMERKING De ache tergrondverlichting werkt nicht wanner het zwakke batterij symbol is weergegeven en za terugkeren maar de normale werking zodra de batterijen zijn verrangen.

SLOT VOOR HET TOETSENBORD

Om het slot voor het toetsenbord AAN of UIT te zetten:

• Hou voor 2 seconden ingedrukt om:tussen AAN en UIT te verspringen. Wanner het is ingesteld op AAN, za het symbool op het scherm verschijnen.

SPECIFICATIONS

TYPE OMSCHRIJVING
KLOK
Tijdsformaat format 12 u / 24 u
Datumformaat DD / MM of MM / DD
Jaarformaat 2001-2050 (auto-kalender)
Alarm Dagelijks alarm
TIMER 1
Afteltimer door de 99:59:59 gebruiker in te stellen	(u:min:sec)
TIMER 2
Afteltimer 00:10:00 (u:min:sec)
TIMER 3
Afteltimer 00:05:00 (u:min:sec)
TIMER 1, 2, 3
Chronometer/Rondes 99	ezingen / 99:59:59 (u:min:sec)
THERMOMETER
Meetbereik -10°C-60°C (1	4°F-140°F)
Resolutie 0,1°C / 0,2°F
ALTIMETER
Hoofte displaybereik -400 to 9000 m (-1312 to 29520 ft)
Hoogte-instelling -400 to 9000 m (-1312 to 29520 ft)
Resolutie 1 m / 3 ft
BAROMETER
Locale luchtdruk 300 to 1100 hPa / displaybereik 8,86 to 32,48 inHg
Locale luchtdrukresolutie 1 hPa / 0,01 inHg
Zeeniveau drukdisplay 900 to 1100 hPa / 26.58 to 32,48 inHg
Zeeniveau drukinstalling 900 to 1100 hPa / 26.58 to 32,48 inHg
Zeeniveau drukresolutie 1 hPa / 0,01 inHg
Weersvoorspelling indicatie	Zonnig, Licht bewolkt, bewolkt en regenachtig
STROOMTOEVOER
Horloge 1 x CR2032 3V lithium batterij
WERKINGSOMGEVING
Werkingstemperatuur -10°C - 60°C (14°F-140°F)
Opbergtemperatuur -20°C - 70°C (-4°F-158°F)
Waterbestendigungsd 50 m / 164 ft (RA202) 30 m / 98 ft (RA282)

WAARSCHUWINGEN EN ONDERHOUDSRICHTLIJNEN

Om zeker te zijn dat ue optimaal van dit product kunt genieten, gelieve de onderstaande richtlijnen te volgen:

• Reinig het product met een zicht,licht vochtig doekje. Gebruik geen schurende of bijtende reinigingsmiddelen zoals benzine,chloor,parfum, alcohol,haarspray,enz.,daar deze schade konnenveroorzaken.
• Probeer Niet de toetsen in te drukken met natte vingers, onder water of in hevige regen, waar dat kan leiden tot het indringen van water in het electrisch circuit.

• Stel het product Niet bloot aan sterke krachten of schokken, vuil, temperatuurveranderingen of vochtigheid. Stel het product nooit bloot aan direct zonlicht voor langdurigeperiodes. Dit kan leiden tot defect.
  Zit Niet aan de interne onderden. Indien u dit wel doet, za dit uw garantie te Niet doen en kan dit ook leiden tot ernstige schade. Het hoofdgedeelte bevat geen onderden die door de gebruiker zich können worden hersteld.

• Raak het blootliggende electronische circuit Niet aan waar er een gevaar is voor electrische schokken.
  Maak geen krassen op het LCD-schem met harde voorwerpen waar dit kan leiden tot schade.

• Neem de nodige voorzorgsmaatregelen bij het hanteren van alle batterij types.
• Indien u van plant bent het product voor langere tijd op te bergen, verwijder dan eerst de batterijen.
• Wanneru u batterijen verrangt, gebruik neue watterijen zoals specifiek aangeduid in deze handleiding.
• Gebruik het product Niet in heet water.
• Wonneer judit product weggooit, doe dit volgens deplaatselijke verwijderingswetten.

OVER OREGON SCIENTIFIC

Bezoek unsere website (www.oregonscientific.com) ommeer te weten over uw十几年e product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnesseitrusting en weerstations. Op deze website vindt u tevens de informatatie over ons klantendienst, voor het geval u ons wenst te contacteren.

Outbreaker Bussola de Navegao / Outbreaker Bussola de Navegao Media Modelo: RA202 / RA282 Manual do Usuario

INDICE

Introducao 2
