Producttype	Pneumatische boormachine
Merk	Silverline
Model	793759
Maximale werkdruk	6,3 bar (90 psi)
Luchtverbruik	140 L/min
Luchtaansluiting	1/4" BSP met snelkoppelingen EN-6 en EQ-4
Minimale slangdiameter	9,5 mm (3/8")
Onbelaste snelheid	1800 min⁻¹
Boorkopcapaciteit	10 mm
Gewicht	1,1 kg
Geluidsdrukniveau	89,7 dB(A)
Geluidsvermogen	100,7 dB(A)
Gewogen trilling	0,89 m/s²
Draairichting	Vooruit/achteruit (schakelhendel)
Gebruik	Boren, geschikt voor boren en accessoires met schacht tot 10 mm
Voeding	Schone, droge perslucht
Smering	Olie voor pneumatisch gereedschap (3-4 druppels per dag als er geen oliesmeerder is)
Garantie	3 jaar (registratie binnen 30 dagen op silverlinetools.com)
Onderhoud	Reinigen met zachte borstel of droge doek; dagelijks waterafscheider legen

Veelgestelde vragen - 793759 SILVERLINE

Hoe installeer ik de snelkoppeling op de boormachine?

Breng PTFE-tape aan op de schroefdraad van de gekozen snelkoppeling (EN-6 of EQ-4). Verwijder de beschermdop van de luchtaansluiting en schroef de koppeling vast met een sleutel. Controleer op lekkage met zeepsop.

Welke luchtdruk moet ik gebruiken voor deze boormachine?

De maximale werkdruk is 6,3 bar (90 psi). Stel de druk in op basis van de taak, maar overschrijd deze limiet niet.

Hoe keer ik de draairichting om?

Gebruik de schakelhendel (5) bij de trekker. Zet hem op "F" voor rechtsom (vooruit) en op "R" voor linksom (achteruit). Laat de hendel nooit tussen de twee standen staan.

Hoe smeer ik de pneumatische boormachine?

Als er geen oliesmeerder is geïnstalleerd, giet dan 3 tot 4 druppels olie voor pneumatisch gereedschap in de luchtaansluiting voor elk gebruik. Laat het gereedschap op lage snelheid draaien om de olie te verdelen. Herhaal dit tot 3 keer per dag bij intensief gebruik.

Wat te doen als de boormachine langzaam draait of vast lijkt te zitten?

Controleer de luchtdruk, reinig het zeefje onder de snelkoppeling en smeer het gereedschap. Bij vuil of roest, tik voorzichtig met een hamer of draai het gereedschap handmatig losgekoppeld. Als het probleem aanhoudt, neem contact op met een erkend reparatiecentrum van Silverline.

Kan ik deze boormachine gebruiken om te schroeven?

Nee, deze pneumatische boormachine heeft geen koppelbegrenzing. Hij is alleen ontworpen voor boren. Gebruik hem niet voor schroeven of soortgelijke toepassingen.

Welke accessoires kan ik met deze boormachine gebruiken?

Gebruik accessoires met een schachtdiameter van maximaal 10 mm en een maximale werksnelheid van minstens 1800 min⁻¹. Vermijd beschadigde of ongeschikte accessoires.

Hoe maak ik de boormachine schoon?

Koppel de luchtaansluiting los en ontlucht het gereedschap. Reinig met een zachte borstel of een droge doek. Gebruik geen agressieve oplosmiddelen. Maak regelmatig de waterafscheider in het luchtcircuit leeg.

Welke bescherming moet ik dragen tijdens het gebruik?

Draag verplicht oogbescherming en gehoorbescherming. Voeg afhankelijk van het werk handschoenen, een ademmasker, een helm en beschermende kleding toe. Het geluidsniveau kan hoger zijn dan 85 dB(A).

Hoe registreer ik de 3-jarige garantie?

Ga naar silverlinetools.com binnen 30 dagen na aankoop. Vul uw persoonlijke gegevens en de product- en aankoopgegevens in. U ontvangt een garantiecertificaat (PDF) dat u bij uw factuur moet bewaren.

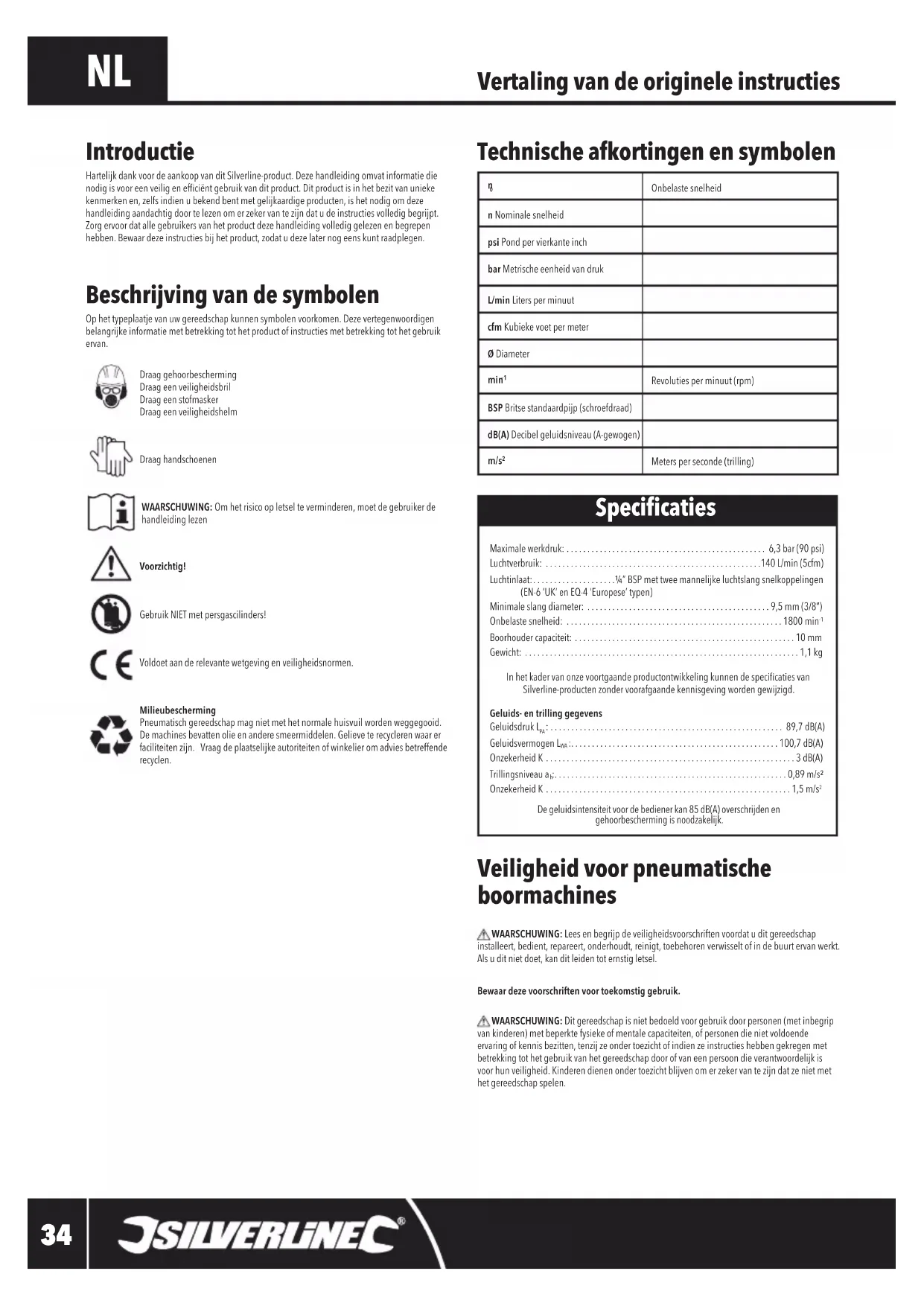

GEBRUIKSAANWIJZING 793759 SILVERLINE

Hartelijk dank voor de aankoop van dit Silverline-product. Deze handledieing omvat informatie die nodig is voor een veilig en efficien gebruik van dit product. Dit product is in het bezit van uneke kenmerken en, zelfs indien u bekend bent met gelijkaardige producten, is het nodig om deze handledieing aanandachtig door te lezen om erzeker van te zichen dat u de instructies volledig begrijpt. Zorg ewoor dat alle gebruikers van het product deze handledieing volledig gelezen en begrepen hebben. Bewaar deze instructies bij het product, zoat u deze later nog eens kunt raadplegen.

Beschrijving van de symbolen

Op hetypeplaatje van uwgereedschap kunnen symbolen voorkomen. Deze vertegenwoordigende belangrijke informatie met betrekking tot het product of instructies met betrekking tot het gebruik ervan.

Draag gehoorbescherming

Draag een yeiligheidsbril

Draag een stofmasker

Draag eeneiligeidshelm

Draag handschoenen

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen

Voorzichtig!

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen.

Milieubescherming

Pneumatisch gereedschap mag Niet met het normale huisvuiil worden weggegoid. De machines bevatten olie en andere smeermiddelen. Gelinge te recycleren waer er facilitieten juices. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Technische akortingen en symbolen

η	Onbelaste能力和 onbelaste slelheit
n Nominale能力和 nominale
psi Pond per vierkante inch
bar Metrische einenheit van druk
L/min Liters per minuut
cfm Kubieke voet per meter
Ø Diameter
min1	Revolutions per minut(rpm)
BSP Britse standardpijp (schroefdraad)
dB(A) Decibel geluidsniveau (A-gewogen)
m/s2	Meters per seconde (trilling)

Specificities

Maximalewerkdruk: 6,3 bar (90 psi)

Luchtverbruik: 140 L/min (5cfm)

Luchtinlaat: 14" BSP met twee mannelijke luchtlangsnelkoppelingen (EN-6 'UK' en EQ-4 'Europese' typen)

Minimale slang diameter: 9,5 mm (3/8")

Onbelaste snelheid: 1800 min

Boorhousercapaciteit: 10mm

Gewicht: 1,1 kg

In het kader van onsne voortgaande productontwikkeling hunnen de specificaties van Silverline-producten zonder voorafaarde kennisgeving worden gewijzigd.

Geluids- en trilling gegevens

Geluidsdruk L9: 89,7 dB(A)

Geluidsvermögen L_NA 100,7 dB(A)

Onzekerheid K 3 dB(A)

Trillingsniveau a: 0,89 m/s²

Onzekerheid K 1,5 m/s²

De geluidsintensiteit voor die bediener kan 85 dB(A) overschrijden en gehoorbescheming is noodzakelijk.

Veiligkeit voor pneumatische boormachines

WAARSCHUWING: Lees en begrijde veiligeidsvoorrichten voordat u dit gereedschap installeert, bedient, repaerent, onderhoudt, reingint, toebehoren verwisselt of in de buurt ervan werk. Als u dit Niet doet, kan dit leiden tot ernst lesel.

Bewaar deze voorschriften voor toekomstig gebruik.

WAARSCHUWING: Dit gereedschap is Niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysiiek of mentale capacitieiten, of personen die Niet voldoenede erwarting of kennis bezitien, tenzij ze onder toezicht of indien ze instructies hebben gekregen met betrekking tot het gerebruik van het gereedschap door of van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen dienen onder toezicht blijven om erzeker van teZN dat ze nett met het gereedschap spelien.

• De machine hoor alleen door gekwalificeerde/gettrainde Personen geinstalleerd, aangepast of gebruikt worden.
• Modifieer de machine nicht. Modificaties verminderen de efectivement van veiligheidsmaatregelen en vergroten het risico voor de gebruiker.
• Gooi de veiligheidsinstructies Niet weg; geef ze aan de gebruiker.
• Gebruik de machine Niet wanner deze beschadigd is.
• Inspector het gereedschap regelmatig om te controlleren de volgens ISO 11148 vereiste bevoegt verklaringen en markingsen (gedetailleerd in de beschrijving van symbolen) leesbaar op het gereedschap zich aangebracht. De gebruiker (en werkgeber indien van toepassing) neemt wanneer nodig contact op met de fabrikanten voor het verwijkieren van de juiste markings labels.
  Lucht onder druk kan ernstige verwondingen voroorzaken.
• Ontkoppel de machine van de luchttoevoer wanner het Niet in gebruik is.
  Koppel het gereedschap alotid los van de luchttoevoer voordat u accessoires verwisselt, aanpassingen en/of reparaties uitvoert en wonneur u zich verplaatst van een werkgebied naar een ander gebied.
  Houd uw vingers uit de buurt van de trekker wonneer u het apparaat niet bedient en wonneer u van een werkgebied maar de andere qaat.
• Richt perslucht nooit op uzelf, andereen dieren.
• Zwepende slangen können ernstig letsel veroorzaken. Check alsijd op beschadigde en losse slangen en aansluitingen.
  Houdt pneumatisch gereedschap nooit bij de luchtslang vast.
• Bij gelebruik van pneumatische gereedschap mag de maximale werkdruk Niet worden overschreden.
• Machines en accessoires horen regelmatig geinspecteerd te worden. Niet gebruiken bij beschadiging of overmatige slijtage.
• Pneumatische gereedschap mag alleen worden aangedreten door perslucht bij de laagste druk die voor de taak vereist is, om lawaai en trillingen te beperken en slijtage te minimisieren.
• Gebruik nooit zuivere zuurstof of brandbare gassen om pneumatische gereedschap aan te drijven. Pneumatische gereedschap is nicht ontworpen voor dieze krachtbronnen en het gebruik ervan levert brand- en explosiegevaar op.
• Wees u ervan bewust dat pneumatische gereedschap tijdens het gekruik koud kan worden, hetgeen van invloed kan zijn op de graep, de contrôle en de gevoligheid voor verwondingen door trillingen.

BELANGRIJK: Zelts indien men dit gereedschap gebrukt zoals voorgeschren, is het onmogelijk om alle residuele risicofactoren te elimineren. Indien u twijfels hebt met betrekking tot het veilige gebruik van dit gereedschap, gebruik het dan Niet

RondvliegendeGVaren

a) Het falen van het werkstuk, accessoires de machine zich kan resulteren in rondvliegende delen op hooge spelheid.
b) Draag altiijd stoolbestendige oogbescherming tijdens het gebruik van dit gereedschap. De vereiste beschemingsgraad moet voor elk gebruik worden beoordeeld.
c) Beoordeel het risico voor anderen bij het overwegen van het risico op projectielgevaar.
d) Zorg ervoor dat het werkstuk goed vastgezet is.
e) Verwijder de boorkopsstreut voordat u begint met boren.
f) Zorgervoordat boor bits stevig in de boorhouser vast zitten. Losse bits kunnen losscijen en angelukken veroorzaken.

Verwikkelingsgevaar

a) Stikken, scalperen en verwondingen zijn möglich het resultaat wanner losse kleding, sieraden, waar en handschoenen Niet weggehonden worden van de machine en de accessoires.

Gebruiksgevaren

a) Zorg ervoor dat gebruikers en onderhoudspersoneel fisiek in staat zijn om de massa, het gewicht en het vermogen van het gereedschap te hanteren.
b) Houdt de machine juist vast zodat normale en plotselinge bewegingen met beiden handen onder controle gehonden können worden. Houdt de machine steig, met beiden handen vast.
c) Zorg voor een stevige en gebalancererde houding.
d) Gebruik alleen smeermiddelen, aanbevolen door de fabrikant.
g) Een persoonlijke veiligheidsbril moet worden gebruikt; geschikte handschoenen en beschermende kleding worden aanbevolen.
e) Draag voor werkzamheden boven het hoofd een veiligheidshelm.
f) Vermijd direct contact met bewegende delen om verwondingen door knellen of snijden te voorkomen.
g) Wees u ervan bewestat und er een risiko van elektrostatische ontlading bestaat bij gekruip op plastic en andere nicht geleidende materiellen. Neem de nodsige maatregelen om dit risiko te beperken wonneer u met.dequeuera materiellen werk (bijv. door een aardingsysteme te gekruipen).
h) Houd er rekening mee dat bepaalde materialen brand- of explosiegevaar+kunnen opleveren tijdens het verwerken. Neem de nodige voorzorgsmaatregelen om de bevaren te beperken. De werkgevers要去en de risico'sduidelijkmakeanande gebruikers.
i) Schakel het machine uit/ laat de start-en-stopregeling los als de lucht-/ stroomtoevoer worden onderbroken.

j) Een hooq reactiekoppel kan worden ontwikkeld in geval van blokkering, die kan worden verzoorzaakt door overmatige belasting van de booor, doordat de booor blijft haken in het materiaal waarin wordt geboed of doordat de booor door het materiaal waarin wordt geboed breekt.
k) In gevallen waar in de middelen om het reactiekoppel op te vangen vereist zich, verdient het aanbeveiling zoveel maybelig hebruik te makeen van een suspensiearm. Als dat Niet möglich is, worden zijhandvaten aanbevolen voor gereedschap met rechte behuizing en voor pistoolgreepgereedschap. In ieder geval is het raadzaam een middel te bruiken om het reactiekoppel op te vangen vaneer aan den 4 Nm voor rechte gereedschappen eneer aan 10 Nm voor gereedschappen met pistoolgreep.
I) Houd uw handen uit de buurt van het draaiende boorhouser en boor bit.
m) Bij gelebruik van het gereedschap hunnen de handen van de bediener worden blootgesteld aan gewaven, zoals snijwonden, schaufwonden en hitte. Draag geschikte handschoenen om de handen te beschemeren.
n) Wacht met het neerleggen van de machine tot deze volledig tot stilstand is gekomen.
o) Gebruik metaal en spanningszoekers voor het vinden van verborgen water-, gas- en/of elektrische leidingen. Vermijdt het contact met componenten die onder spanning staan.

Gevaren van herhaalde bewegingen

Bij het gebruik van de machine ervaart de gebruiker möglichng ongemakken in de handen, armen, scholders of andere delen van het lichaam.

a) Neem een comfortamente houding aan, terwij je stevig blijft staan en vermij ongemakkelijke ofuit balans geraakte houdingen. Verander van houding bij langdurige taken; dit kan ongemak en vermoeidheid helpen voorkomen.
b) Het ervaren van de volgende symptomen haort Niet negeert te worden: terugkerend ongemak, pijn, tinteling, ontveogelieghed, stilheid en brandend gevoel. De gebruiker hoort de werkgeber te informeren en gezondheidshulp te raadplegen.

AccessoireGeVaren

a) Koppel het gereedschap los van de luchttoevoer voordat u het accesaire monteert of verwangt.
b) Vermijdt contact met de accessoires tijdens en na gebruik Accessoires waar vaak scherp en hunnen tijdens het gebruik heet worden.
c) Gebruik alleen de maten en soorten accessoires en verbruiksartikelen die worden aanbevolen door de fabrikant van het gereedschap; gebruik geen andere soorten of maten accessoires of verbruiksartikelen.
d) Zorg ervoor dat de maximale bedrijfssnelheid van een accessoire gelijk is aan of hoger is dan de nominale snelheid die op het gereedschap is aangegeven.

WerkplaatsGeVaren

a) Wees bedacht op gladde oppervlakken verooraakt door het gebruik van het gereedschap en op struikegevaar verooraakt door de luchtleiding. Misstappen, struikelen en vallen bij de grootste werkplaatsongeluk-oorzaken.
b) Voor zover möglichk moogen doorgangen en doorgangen nicht worden geblokkeerd door luchtleidingen of kabels. Neem passende maatregelen om het risico op struikelen te verminderen, zaals het plantaaten van waarschuwingsborden en het bevestigen van kabels en luchtleidingen.
c) Ga voorlichtig te werk in een onbekende omgeving om het risico van verborgen gezaren zoals ledingen tot een minimum te beperken.
d) De machine is nicht ontworpen voor gebruik in potentielen explosieve atmosferen en is Niet geisoleerd gegen contact met stroom.
e) Zorg ervoor dat er zich geen elektrische leidingen, gaseleidingen, enz. bevinden, die gevaar zouden können opleveren indien zij door het gebruik van het gereedschap worden beschadigd.

Stof en rook gevaren

Stof en rook konnen de gezondheid schaden (b.v. door kanker, geboorteafwijkingen, astma en/of dermatitis); risico-evaluatie en toepassing van passende controlemaatregelen voor dieze gewaren zijn van essentieel belang.

a) Bij de beoordei ng van de risico's moet ook worden gekeken naar stof dat door het gebruik van het gereedschap ontstaat en aan de kans op verstoring van bestaand stof.
b) Richt de uitlaat zo dat de stofstoring in de met stof gevulde omgeving geminaliseerd worden.
c) Stof en rook in de eerste plaats bestrijden op de plaats van emissie.
d) Selecteer, onderhoud en verwang verbruikartikelen / accessories Zoals aanbevolen in de instructies, om een onnodige toename van stof of rook te voorkomen.
e) Gebruik ademhalingsbescherming in overeenstemming met de instructies van de werkgeber en zoals vereist door de voorschriften voor gezondheid eneiligheid op het werk.
f) Houd rekening met de risico's die aan verschilnde materiaielen zich verbonden. Het werkem met bepaalde materiaielen veroorzaakt stof en rook die een explosieve omgeving kannenveroorzaken.
g) Gebruik algtd stofzusystemen die geschikt voor het materiaal dat wordt verwerknt.
h) Bedien en onderhoud dit gereedschap zoals aanbevalen in deze instructies, om stof en rookermissies tot een minimum te beperken.
i) Alle integrale kenmerken of accessoires voor het verzamelen, afzuiigen of onderdrukken van stof en rook in de lucht moeten correct worden gebruikt en onderhonden in overeenstemming met de instructtions van de fabrikant.

Geluidsgevaren

Bloostelling aan hoge geluidsniveauaan leiden tot blijvend gehooverliees en andere problemen, zoals tinnitus (rinkelen, zoemden, fluiten of brommen in de oren). Risicobeordeling en het gebruik van passende controlemaatregelen voor dieze bevaren zich van essentiel belang.

a) Gebruik passende controlemaatregelen om het risico van letsel door lawaai te beperken. Daartoe behoort bijvoorbeeld het aanbrengen van geschichte geluidisisolatie die de geluidisontwikkeling op het werkstuk laag houdt.
b) Gebruik gehoorbescheming in overeenstemming met de instructcies van de werkgeber en zoals vereist door de gezondheids- en veiligheidsvoerschieren op het werk.
c) Gebruik en onderhoud de machine als voorgeschreven in de handleiding om annodige verhooging van geluidsniveauaus te voorkomen.
d) Selecteert, onderhoud en verwangt u het gereedschap als aanbevolen in de handleiding om orndodie verhoging van geluidsniveauaute voorkomen.
e) Wanner de machine is voorzien van een geluidsdempo, zorg er voor dat deze juices functioneert bij het gebruik van de machine.
f) Neem maatregelen om het lawaai in de werkruimte waar möglich te verminderen (bijv. door dampingsmatten te gebruiken).

Trilling gevaren

Blootstelling aan trillingen kan invaliderende schade toebrngen aan de zenuwen en de bloedtoevoer van de handen en armen. Niet alle trilling bevaren konnen door het ontwerp of de constructie van het gereedschap worden wegenogenen, en sommige restrisico's blijven bestaan. Controleer de trilling emissiewarde (verkreten met ISO 28927-3) die in specifiektabel is aangegeven. Zorg ervoor dat het risico dat het vertegenwoordigt worden boordeeld en heeard. Als het risico niet binnen aanvaardbare grenzen kan worden beheerd, gebruik het instrument dan nicht.

Neem de volgende maatregelen om het risico op letsel door tillingen te verminderen:

a) Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog. Houd de handen warm en droog.
b) Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddelijk met het gebruik van de machine, vertel uw werkgeber en raadpleeg een dokter.
c) Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen.
d) Ondersteun het gewicht van het gereedschap zo nodig in een standard of spanner.
e) Het risico van trillingen is over het algemeen groeter wanneer de graep kracht groter is. Houd het gewereedschap met een lichte maar veilige graep vast, rekening houdend met de vereiste reactiekrachten van de hand.
f) Zorg envoor dat het gereedschap en de accessoires correct racism gemonteerd en in goede staat verkeren: verkeerd gemonteerd of beschadig gereedschap kan overmatige trillingen verroorzaken.
g) Laat het ingebrachte gereedschap Niet op het werkstuk ratelen,Ormdat dit waarschijnlijk een aanzienlijke toename van trillingen za veroorzaken.
h) Selecteert, onderhoud en verwangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van trilling niveaus te voorkomen.

Productbeschrijving

1. Voorhouser
   2.1 andvat
   3.1 Luchtinlaat
2. Snelkoppeling
3. Iotatierichting schakelaar
4. Trekker

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt. Controleer of alle onderdelen aanwezig zich en in goede staat verkeren.
  Zorg ervoor dat alle onderden van het product aanwezig zijn en in goede staat verkenen. Als er onderden ontbreken of beschadigd zijn, zorg dan dat deze verwangen worden voor u dit toestel / gereedschap gelebruikt.

Gebruiksdoel

Rechte boormachine met enkele snelheid en met vooruit/achteruit-functionie, aangedreten dooreen luchtcompressor. Gebruikt booor bits en andere accessoires met een schacht diameter van maximaal 10mm

De machine is Niet voorzien van een spelheidskoppeling en mag waarom Niet gebruikt worden voor het indraaien van schroeven. Niet bedoeld voor commercieel gebruik.

Gebruik de machine enkel voor doeleinden waaroor het bedoeld is. Elk ander gebruik dan vermeld in deze handleiding worden beschouwd als een geval van misbruik. De gebruiker, Niet de fabrikant, is aansprakelijk voor schade en/of letsel resulterenduit misbruik. De fabrikant is niet aansprakelijk voor eventuèle wijzigingen aan het gereedschap, noch voor eenige schade als gezolg van dergelijke wijzigingen.

Voorafgaand aan het gebruik

Het bevestigen van de snelkoppeling

Opmerking: Dit gereedschap is voorzien van twee verzschillende mannelijke snelkoppelingen (Afb. 1).

EQ-4 - gebrukt in Europa
EN-6 -gebruikt in de VK

• Selecteer de koppeling, passend bij het te gebruiken luchtsysteme en instalerae als beschreiben:
• Plaats PTFE-tape (niet inbegren) op het schroefdraad van de snelkoppeling (4). Dit zorgt voor een luchtdichte afsluiting.
  Opmerking: Breng PTFE-tape stevig en in wijzerzin aan zodat de tape Niet loskomt wanneer de schroefdraad in het gereedschap worden geschroefd.
• Verwijder de beschermende plug van de luchtinlaat.
• Draai de snelkoppeling met behulp van een steeksleutel (niet inbegren) op de luchtinlaat, aan de onderijde van het handvat.
• Sluit de luchtslang aan, stel de juiste druk in en controller op lekkages (bijvoorbeeld door het aanbrengen van eenkleine hoeveelheid zeepwater op de buitenzijde van de koppelingen).
• Luchslangen met een bijpassende rouwelijk sneklopeling zich op de machine vast te duwen.

Aanbevolen luchttoevoer

• Dit gereedschap hoor aangesloten te worden op een schone en droge luchttoevoer, met een interne olie en water scheider.
• Laat de luchtdruk Niet boven het maximum reiken (zie 'specificatie' details).
  Zorg dat het water dagelijksuit de luchttoevoer worden afgevoerd.
  Zorgervoordatudjuisteonderdelen(slangen,bevestigingsonderdelen,etc.)heeftvohtegrbruik van de benodige luchtdruk.

Het stellen van het vermogen

• De snugelheid'het vermogen van het gereedschap kan worden aangepast door de luchttoevoerdruk te verhogen of te verlagen binnen het in 'Specificaties' aangegeven bereik.

Het verwangen van boor bits en accessoires

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat u bits en accessoires verwangt/verwisselt.

WAARSCHUING: Schakel de machine nooit in wanner de boorhouser vast gedraaid wordt of de rotatiesnelheid veranderd wordt.

WAARSCHUWING: Bevestig geen accessoires met een maximale slelheid, lager dan de onbelaste slelheid van de machine.

1. Open de snelspan boorhouser (1) door de kraag rechtsom te draaien.
2. Plaats het benodigde bit/accessoire in de boorhouser.
3. Sluit de boorhouser door de kraag linksom vast te draaien. Met de hand vastdraaien

Opmerking: Zorg ervoor dat het bit/ accessoire midden in de boorhouser zit. Herhaal bovenstaande stappen om de positie te veranderen.

Rotatierichting schakelaar

Voor een voorwaartse rotatie (rechtsom) plaatst u de schakelaar (5) in de 'F' positie.
Voor een acheerwaartse rotatie (linksom) plaatst u de schakelaar (5) in de R' positie.

WAARSCHUWING: Gebruik de machine Niet wanneer de schakelaarussen de twee functies in staat. Dit beschadigd interne onderdelen van de machine

Gebruik

1. Selecteer de rotatierichting met behulp van de richtingsschakelaar (5).
2. Houd de machine stevig bij het handvat (2) vast.
3. Druk de trekker (6) in om de machine te starten. Laat de trekker los om de machine te stoppen.

Opmerking: De luchtuiilaat bevind zich aan de onderzijde van het handvat. Tijdens het gebruik zal lucktuit de uitaata ontsnappen.

WAARSCHUWING: Pneumatische machines bevatten möglichk achtergebleven luchtdruk. Verwijder deze luchtdruk nadat de luchttoevoer isuitgeschakeld.

Accessoires

• Accessories als doppen, doppen sets, verlangstaven, etc. zijn verkrijngbaar bij uw Silverline handelaar. Reserveonderdelen zijn verkrijngbaar bij uw Silverline handelaar of www.toolsparesonline.com.

Onderhoud

WAARSCHUWING: Ontkoppel de machine algtd van de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert.

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof kan de interne delen sneller doen slijten en de gebruiskduur aanzienlijk verminderen. Maak de behuizing met een zachte borstel of droge doeck schoon.

BELANGRIJK: Er is maar weinig wa fotk kan gaan met uw pneumatisch gereedschap. Wanneer uw machine Niet werkst ieziee en natte lucht en het Niet opvolgen van de onderhoud instructies vaak de oorzaaak.

Dagelijks onderhoud:

Als de luchttoevoer Niet is voorzien van een inline-smeertoestel, moet het gereedschap handmatig worden gesmeerd:

1. Verwijder het gereedschap van de luchttoevoer.
2. Giet 3-4 druppels lucht gereedschap olie in de luchtinlaat.
3. Laat de machine op lage snelheid roteren, zoat het interne mechanisme goed worden gesmeerd.
4. Als de machine voortdurenf od gesturrende langere perioden achtereene wordt gebruikt, herhaalt u de bovenstaande procedure tot maxima 3 keer per dag. Gebruik olie voor luchtgeredschap. GEBRUIK ONDER GEEN ENKELE VOORWAARDEN NORMALE MOTOROLIE.
5. Wanneer u de instructies Niet op volgt, kan dit resulteren in een ongelidige garantie.

Opslag

• Berg de gereedschap op een droge en veilige plek, buiten het bereik van kinderen op.

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: www.silverlinetools.com

VK-Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ,Verenigd Koninkrijk

EU-Adres:

Toolstream B.V.

Holtum-Noordweg 11

Unit 4

6121 RE Born

Nederland

Probleemopsoring

Probleem Mogelijk oorzaak Oplossing
De machine werk op een lage snelheid	Onjuiste druk Stel de correcte luchtdruk	in, in overeenstemming met de 'Specificaties'
	Vuil in het mechanisme Herhaal de 'Dagelijkse onderhoudsprocedure' meerereKaren om het vuil op te ruimen.
	Lucht verstopping Knijp de trekker in korte stoten in
	Lucht lekkeage Controller alle aansluitingen en de slang op lekkeages en draai koppelingen vast met het gebruik van PTFE-tape
	Verstopping in gaasfilter Verwijder de snelkoppeling (4) en maak de filter schoon
De machine loopt vast	Vuil of roest in mechanisme Probeer oplossingen 'De machine werk op een lage snelheid'
	Vuil of roest in mechanisme Kloplicht op de machine met een rubberen hamer
	Vuil of roest in mechanisme Vrij mechanismedoor aanrijving handmatig te draaien wanner losgekoppeld van luchtleiding
De machine stoot nicht wanner de trekker (6) losgelaten worden	Koppelventiel O-ring of zitting beschadigt Laat het geedschap bij een geauthoriseerd Silverline service center repareren
Indien de hierboven vermelde möglichke oplossing Niet werken, neem dan contact op met een verdeler of met een geauthoriseerd Silverline servicecentrum

Silverline Tools garantie

Dit Silverline product komt met 3aar garantie.

U hebtrecht op 3一年多 garantie als u dit product binnen 30 dagena aankoop op silverlinetools. com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.

Uw product registraren

Ga waar: silverlinetools.com, klik op de 'Guarantee Registration (registration) knop en voer het volgende in:

Uw personlijkige gegevens
- De productinformation et de aankoopdatum

Het garantiebewijs worden verrolgens in PDF-formaat aangemaaakt. Druk het af en bewaar het bij het product.

Voorwaarden

De garantipeiode gaat in vanaf de aankoopdatum op het ontvangsbewijs.

BEWAAR UW ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen na de aankoopdatum een gebrek vertoont, breng het dan samen net uw ontvangstbewijnsaar de winkel waar u het heeft gekocht en beschrijf het gebrek in detail. Het product worden volgens terugbetaald of omgewisseld.

Als dit product na de période van 30 dagen een gebrek vertoont, stuur het dan maar:

Garantie claims moeten binnen de garantieperiode worden ingediend.

Zonder het originele ontvangstbewijs met de aankoopdatum, uw nam, adres en plaats van aankoop kan geen werk aan het product uitgevoerd worden.

Beschrijf het gebrek dat verholpen moet worden in detail.

Bij claims die binnen de garantieperiode worden ingediend, gaat Silverline Tools na of het een materiaal- of een fabrieksfout betreft.

De verzendkosten worden nicht vergooded. Bied de artileken die u terugstuart voor reparatie in een schone en geborgde staat aan. Verpak ze zorgvuldig om schade en hetsel tijdens het vervoer te voorkommen. Ongepaste en onveilighe leveringen können worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officièle reparatiedienst.

De garantieperiode word door herstellung of verranging van het product niet verlengd.

Defecten waar van wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van een kosteloze herstellung van het gereedschap (exclusief verzendingskosten) of een verwonging door een gereedschap in perfecte staat van werkung.

De ingehouden gereedschappen of onderdelen die zich verwangen, worden het eigendom van Silverine Tools.

De herstellung of verranging van het product onder garantie is bijkomstig aan en heeft geen invloed op uw wettelijk rechten als consument.

Wat is gedekt:

• De reparatie van het product, mits maar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken ontstaan zijnijdens de garantieperiode en het gezolg zich van materiaal- of fabrieksfonten.
  Voor onderden die nicht更是verkrijgbaar zijn of niet更是vervaardig worden za Silverline Tools een fonctionele verwangng uityoeren.

Wat Niet is gedekt:

Silverline Tools geegt geen garantie op herstellingen als gewolg van:
- Normale slijtage veroorzaakt door gebruik in overeenstemming met de handleiding zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
- De verwangting van meegeleverd toebehoren zoals boortjes, zaagbladen, schuurvellen, snijdschrijven en aanverwante producten.
- Toevallige schade, gebreken ten gevolve van nalatig gebruik of verzorging, misbruik, verwaallozing, achteloze bediening of hantering van het product.
- Gebruik van het product voor andere doeleinden dan normal haishoudelijk gebruik.
Alle wijzigingen van het product.
- Gebruik van andere onderdelen en toebehoren dan de originele onderdelen van Silverline Tools.
- Foutieve installment (behaviour wanner geinstalleerd door Silverline Tools).
Herstellungen of wizzigingen die zich uitgevoerd door anderen dan Silverline Tools of diens officièle reparatieidensten.
- Ulitgezonderd hetrecht op hetverhelfpen van gebreken van het gereedschap volgens deze garantievoorwaarden worden geen claims gedekt.

Wprowadzenie
