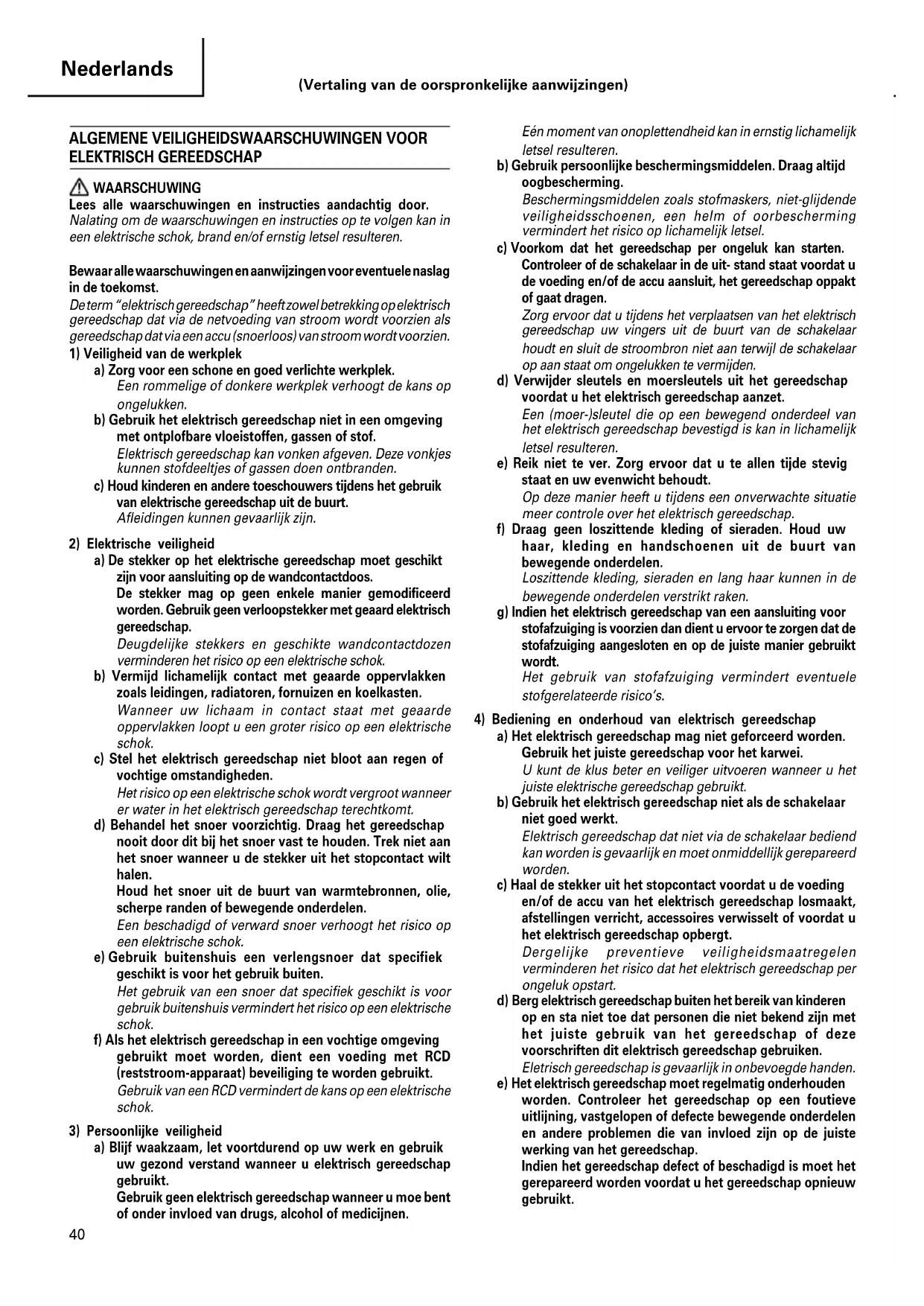

GEBRUIKSAANWIJZING DH24PG WS HITACHI

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteder.

Bewaar alle waarschuwingen en aanwijzingenvoor eventuele naslag in de toekomst.

De term "elektrisch gereedschap" heeft zowel betrekking oelektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligkeit van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap Niet in een omgeving met ontplofbare vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes können stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt.

Afleidingen können gevaarlijk sein.

a) De stekker op het elektrische gereedschap moet geschikt zich voor aansluiting op de wandcontactdoos.

De stekker mag op geen enkele manier gemodifieerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanner er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek Niet aan het snoer wonneer u de stekker uit het stopcontact wilt halen.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of vereward snoer verhoegt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt.

Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag.altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, nicht-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat uijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan verwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht befindt.

Opudge manierheeft u tijdenseen onverwachte situatiemeer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd uw waar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar{kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiig is voorzien dan dient u ervoor te zorgen dat de stofafzuiig aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U knot de klus better en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap Niet als de schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap要去 regelmatig onderhoden worden. Controller het gereedschap op een foutieve uitlijing, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed�n op de juiste werkking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareererd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt waar bij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhonden die authentieke onderdelen gelebruikt.

Hierdoor Aunt erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare Personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE BOORHAMER

1. Draag oorbeschemers
   Blootstelling aan lawaai kan tot gehoorverlies leiden.
2. Gebruik de extra handgre(e)p(en) die met het gereedschap zich meegeleverd.
   Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.
3. Houd het gereedschap vast aan de geisoleerde handgrepen tijdens het uitvoeren van een bewerking waar bij het snijtoebehoren in aanraking kan komen met verborgen bedrading of het eigena snoer. Als het snijtoebehoren een onder stroom staande draad aanraakt, zorgt dit er voor dat Niet-geisoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
4. Het booreinde gedurende of direct na het uitzetten NIET aanraken. Het booreinde wordenijdens het boren uiterst heet en zou ernstige brandwonden konnenveroorzaken.
5. Voordat U in een muur, plafond of vloer ietsuitbreekt, dient gecontroleerd te worden of er electrische kabels of leidinegn onder liggen.
6. Hund de handgrepen van het elektrisch gereedschap altijd stevig vast. Zoniet, dan za de tegendruk onzuiver werk of gevaarlijke sit, dan uaties in de hand werken.
7. Draag een stofmasker

Adem de schadelijke stoffen dieijdens het boren of beitelen vrijkomen Niet in. De stoffen kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers.

TECHNISCHE GEGEVENS

Model DH24PG DH26PB DH28PBY
Voltage PB(verschillend van gebied tot gebied)*1	(110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) ~
Opgenomen vermogen*1	730 W 830 W	850 W
Onbelaste snugheid*1	0 – 1050 min-1	0 – 1100 min-1
Anatal slagen belast 0 – 3950 min	-1	0 – 4300 min-1
Capaciteit: beton 3,4 – 24 mm 3,4 – 26 mm 3,4 – 28 mmstaal 13 mm 13 mm hout 32 mm 32 mm 32 mm
Gewicht*2	2,7 kg 2,8 kg	2,9 kg

1 Controller het naamplaatje op het apparaat waar het apparaat afhankelijk van het gebied waar het verkocht worden gewijzigd kan worden.
2 Gewicht: Volgens EPTA-procedure 01/2003

STANDAARD TOEBEHOREN

(1) Plastic doos 1
(2) Zijgreep 1
(3)Diepte-maatlat 1

De standarde toebehoren können zonder aankondiging op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los te verkrijen)

In beton of tegels boren

Boorstuk (smalle as schacht)
Buitendiameter	Totale lenghte Effektieve lenghte
3,4 mm	90 mm 45 mm
3,5 mm

SDS-plus boorbit
Buitendiameter	Totale lenghte Effektieve lenghte
4,0 mm 1	10 mm 49 mm
5,0 mm	110 mm 49 mm
	160 mm 99 mm
5,5 mm 1	10 mm 50 mm
6,0 mm	110 mm 50 mm
	160 mm 100 mm
6,4 mm 1	60 mm 100 mm
6,5 mm 1	60 mm 100 mm
7,0 mm 1	60 mm 100 mm
7,5 mm 1	60 mm 100 mm
8,0 mm 1	60 mm 100 mm
8,5 mm 1	60 mm 100 mm
9,0 mm 1	60 mm 100 mm
9,5 mm 1	60 mm 100 mm
10,0 mm	160 mm 100 mm
	260 mm 200 mm
10,5 mm	160 mm 100 mm
	260 mm 200 mm
11,0 mm 1	60 mm 100 mm
12,0 mm	160 mm 88 mm
	260 mm 187 mm
12,5 mm	160 mm 88 mm
	260 mm 187 mm
12,7 mm	160 mm 88 mm
	260 mm 187 mm
13,0 mm 1	60 mm 87 mm
14,0 mm 1	60 mm 87 mm
14,3 mm	160 mm 87 mm
	260 mm 186 mm
14,5 mm	160 mm 87 mm
	260 mm 186 mm
15,0 mm 1	60 mm 85 mm
16,0 mm	160 mm 85 mm
	260 mm 186 mm
16,5 mm 1	60 mm 85 mm
17,0 mm	160 mm 85 mm
	260 mm 185 mm
17,5 mm	160 mm 90 mm
	260 mm 185 mm
18,0 mm 1	60 mm 85 mm
19,0 mm 2	60 mm 185 mm
20,0 mm 2	60 mm 175 mm
22,0 mm 2	60 mm 175 mm
24,0 mm 2	60 mm 173 mm
25,0 mm 4	60 mm 375 mm

Gat met grote diameter boren

Kernstuk Buitendiameter	Middenpin	Kernstukschacht Totale lenghte
25 mm*	Niet van toepassing	105 mm300 mm
29 mm*
32 mm
35 mm (A)
38 mm
45 mm	(B) 300 mm
50 mm

• Zonder geleideplaat

Bepalen van anker

Boren van ankergaten

Vernauwde schachtadaptor Soort taper

Morse taper (Nr.1)

Morse taper (Nr.2)

A-taper

B-taper

De extra toebehoren können zonder aankondiging op ieder moemnt worden veranderd.

TOEPASSINGEN

Draaien en hameren

Boren van ankergaten
Boren van gaten in beton
Boren van gaten in tegels
Alleen draaien
Boren in staal of hout (met los verkrijgbare toebehoren)
Vastdraaien van machine-schroeven, houtschroeven (met los verkrijgbare toebehoren)

VOOR HET GEBRUIK

1. Netspanning

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

1. Netschakelaar

Controleren of de netschakelaar op „UIT" staat. Wanner de stekker op het net aangesloten is, verwijl de schakelaar op „AAN" staat, begint het gereedschap onmiddelijk te draaien, hetwelk ernstig gevaar betekent.

1. Verlengsnoer

Wanner het werkterrein Niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarssprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer要去 zort möglich gehonden worden.

1. Bevestigen van het boorstuk (Afb. 1)

LET OP

Om ongelukken te voorkomen moet u de hoofdschakelaar uit zetten en de stekker uit het stopcontact halen.

OPMERKING

Wanner u wilt werken met puntboren, boorstukken enz., moet u gebruik make n van de originele onderdelen zoals aangegeven door ons bedrijf.

(1) Maak de schacht van het boorstuk netjes schoon.

(2) Steek het boorstuk met een draaiende beweging in de gereedschapshouder totdat het boorstuk vergrendelt (Afb. 1).

(3) Controller of het boorstuk goed vast zit door er aan te trekken.

(4) Om het boorstuk te verwijderen, de greed volledig in de richting van de pijl trekken enervoigens het boorstuk waar buiten trekken (Afb. 2).

1. Voor het installereren van de stofvangkap of de stofverzamelaar (B) (Extra toebehoren) (Afb. 3, Afb. 4) Bij ebruik van de boorhamer boven uw hoofd zonder de stofopvang-adapter, dient u de stofvangkap of de stofverzamelaar (B) aan te brengen, voor het opvangen van stof en vallende deeltjes.

Aanbrengen van de stofvangkap

Breng de stofvangkap voor het gebruik aan op de boorkop, zoals aangegeven in Afb. 3.

Voor het aanbrengen op een boorkop met een grote diameter kut u het middengat van de stofvangkap vergroten door het voorzichtig met de boorhamer uit te boren.

Aanbrengen van de stofverzamelaar (B)

Breng de stofverzamelaar (B) voor het gebruik aan op de boorkop, door de stofverzamelaar (B) voor het eind van de boorkop gelijk te houden met de groef in de handgreep (Afb. 4).

LET OP

De stofvangkap en de stofverzamelaar (B) dienen uitsluitend voor het boren in boten. Gebruik deze onderdelen Niet bij het boren in hout of in metaal.
Steek de stofverzamelaar (B) volledig in het klemgedeelte van de hoofdeenheid.
Bij inschakelen van de boorhamer verwijl de stofverzamelaar (B) Niet gegen het beton-oppervlak aan sluit, za de stofverzamelaar (B) met de boorkop mee draaien. Let dus op dat u de schakelaar pas indrukt nadat u de stofverzamelaar (B) stevig gegen het betonnen oppervlak gedrukt heeft. (Bij gebruik van de stofverzamelaar (B) met een boorkop die in totaaleer dan 190~mm lang is, kan de stofverzamelaar (B) het betonnen oppervlak Niet raken, zodate meedraaien dan onvermijdelijk is. Gebruik waarom de stofverzamelaar (B) uitsluitend op een boorkop met een totale lengte van 166~mm 160~mm of 110~mm.
Leeg de stofverzamelaar (B) telkens na het boren van twee of drie gaten.
Verwijder de stofverzamelaar (B) voor u de boorkop verwangt.

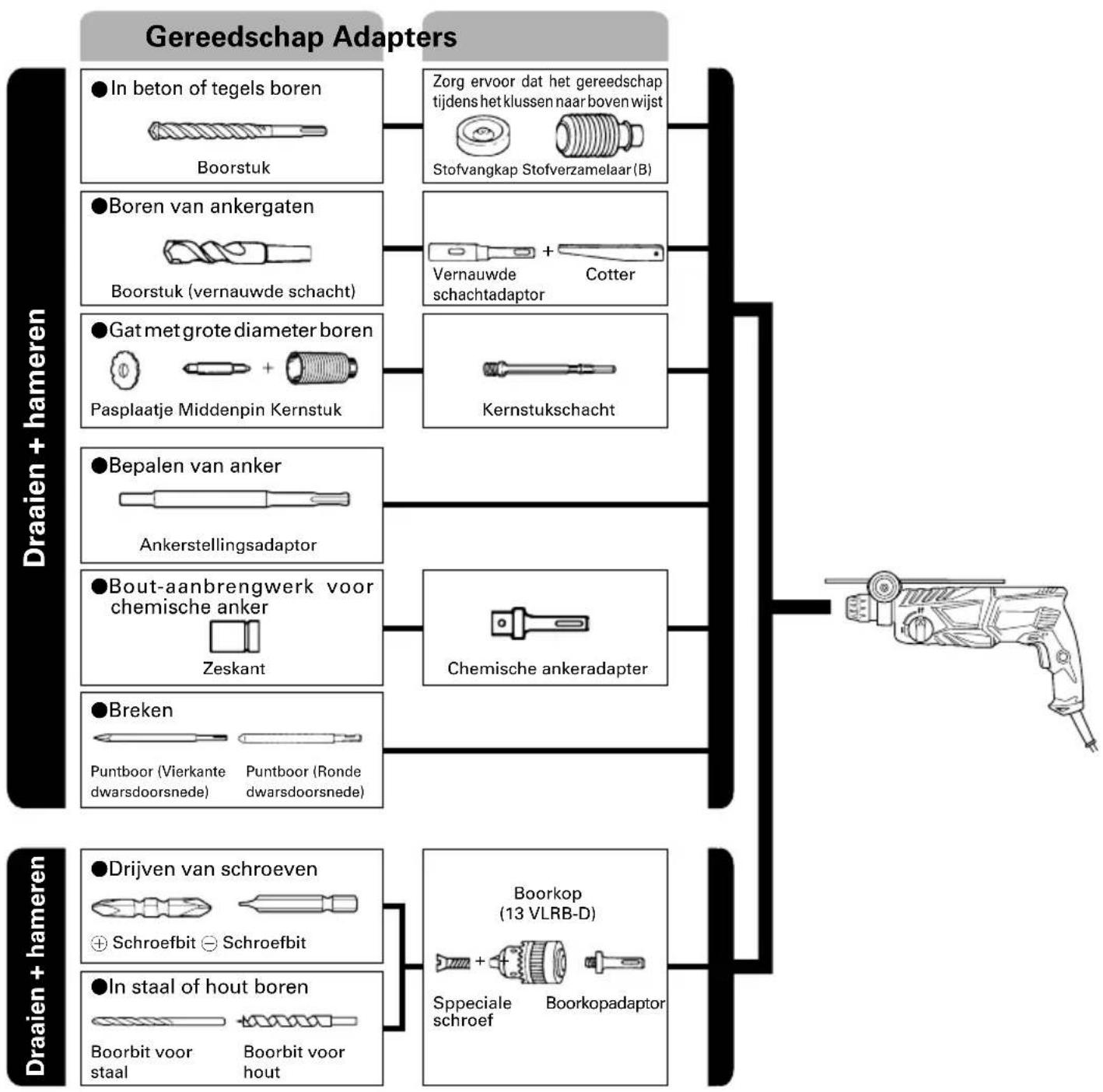

6. Kiezen van aandrijfstuk

Schroefkoppen of boren kuren beschadigd worden als men Niet een boorstuk van de juiste grootte gebruikt om de schroef aan te draaien.

1. Kontrole van de draairichting van de boor (Afb. 5)

De boor draait met de klok mee (van achteren gezien)
wonneer u op de R-kant van de drukknop drukt.

De L-kant van de drukknop dient u in te drukken als u de boor gegen de klok in wilt lately draaien.

GEBRUIK

LET OP

Voorkom ongelukken en controllerDat de startschakelaar in de uit-stand is gedrukt en de stekker van het netsnoer is ontkoppeld alvorens een boorstuk of andere onderdelen te bevestigen of te verwijderen.

1. Bediening van de schakelaar

Het toerental van de boor kan door verandering van de druk op de drukschakelaar geregold worden. De snugheid is gering, wanner de drukschakelaar slechtslicht getrokken is en verhoogt zich, wanner de schakelaar verder doorgetrokken worden. Doorlopend bedrijf verwrijkjt men door het trekken van de drukschakelaar en het indrukken van de vergren delknop. Voor het uitschaken trekt men de druk schakelaar er opnieuw uit en maakt de vergrendelknop los. Na het loslaten keert de drukschakelaar terug op de oorspronkelijke plaats.

De drukschakelaar kan tijdens de linksregeling Niet verder dan halverwege worden ingedrukt en draait twee keer zo langzaam dan tijdens de normale rechtsregeling.

De vergrendelknop kanijdens de linksregeling nicht gebrukt worden.

1. Draaien + hameren

Door op de druktoets te drukken en de keuzehendel waar de IT marking te draaien, kan deze boorhamer voor draaien en hameren worden gezruikt (Afb. 6).

(1) Bevestig de boor.
(2) Plaats de punt van de boor op de gewenste positie en trek aan de schakelaar (Afb. 7).
(3) Het is nicht nodig met kracht gegen de boorhamer te drukken. Lichtjes drukken zodat de stukjes waar buiten komen is reeds voldoende.

LET OP

Als het boorstuk vast komt te zitten in een ijzeren stang, kan de boorhamer hevi gaan schudden. Zorg er.daarom voor dat beiden handgrepen goed worden vastgehonden zoals aangegeven in Afb.7.

3. Alleen draaien

Door op de druktoets te drukken en de keuzehendel waar de 12 marking te draaien, kan deze boorhamer in de functie voor uitsluitend roteren worden gesteld (Afb. 8).

Ga als volgt te werk voor het boren in hout of metaal met behulp van de boorkop en boorkopadaptor (extra toebehoren).

Bevestigen van de boorkop en boorkopadaptor (Afb. 9).

(1) Bevestig de boorkop aan de boorkopadapter.
(2) Het onderdeel van de SDS Plus schacht is hetzelfde als een boorstuk. Zie waarom het gedeelte „Bevestigen van het boorstuk" om dit deel te bevestigen.

LET OP

Het is nicht nodig met kracht gegen de boorhamer te drukken. Wordt ditmatige slij-tage van de punt van het boorstuk en een kortere levensduur van de boorhamer.
Bij het terugtrekken van de boor uit het geboorde gat, is het möglichk dat het boorstuk breekt. Gaaarom voorzichting te werk bij het terugtrekken.
Probeer geen ankergaten te boren of gatenin beton verwijl de machine in de „alleen draaien" functie is.
Probeer de boorhamer Niet te gebruiken in de „draaien en stoten" functie verwijl de boorkop en de boorkopadaptor zijn bevestigd. Dit za de levensduur van de diverse onderdelen van de machine aanzienlijk verkorten.

4. Drijven van machineschroeven (Afb. 10)

Steek erst het schroefstuk in de aansluitbus die zich aan het uiteinde van het kopadaptor (D) bevindt. Bevestigervoilgens het kopadaptor (D) op het apparaat zoals beschreven in 4 (1), (2), (3). Plaats de top van het schroefstuk in de gleuven van de kop van de schroef. Pak het apparaat stevig beet en draai de schoef vast.

LET OP

Zorg ervoor dat de schroef Niet al te lang worden aangedraaid, waar dat de schroef beschadigd zou kuren worden.
OZet de boorhamerrecht op de schroef wanner.Deze wordt aangedraaid; wanner dit nicht gedaan wordt kan de kop van de schroef beschadigd worden. De draaikracht kan ook onvoldoende op de schroef worden overebracht.
Probeer Niet de slag-en draaifunktie van de hamerboorte gebruiken met de boorhuls en boorkop bevestigd.

5. Aandraaien van houtschroeven (Afb. 10)

(1) Kiezen van de juiste boorpunt
Gebruik indien möglich als tijd een plus-kop schroef omdat een boorpunt gemakkelijk van een min-kop schroef afglijdt.
(2) Aandraaien van houtschroeven
Maak een gat in de oppervlakte van het hout voordat de houtschroef ingedraaid worden. Zet de punt van de boor op de kop van de schroef en draai deze langzaam maar binnen.
Draai de boorhamer eerst langzaam totdat beschroef gedeeltelijk is ingedreven, en trek dan verdier aan deschakelaar om optimale vrijkracht te verkrijgen.

LET OP

Neem voorzichtigheid in acht bij het makeen van een gat voor de schroef; met de hardheid van het hout dient rekening gezchoolen te worden. Als het gat te Klein is, of te ondiep, hetgeen meer vrijfrecht vereist, kan het schroefdraad van de schroef beschadigd worden.

6. Gebruik van de stopper (Afb. 11)

(1) Draai de knop op de zichhendel los en steek de stopper in de U-vormige groef van de zichhendel.
(2) Bepaal de positie van de sopper overeenkom-stig dieipte van het gat en draai de knop stevig vast.

7. Gebruik van het boorstuk (met vernauwde schacht) en de vernauwde schachtadaptor

(1) Bevestig de vernauwde schachtadaptor aan de boorhamer (Afb. 12).
(2) Bevestig het boorstuk (met vernauwde schacht) aan de vernauwde schachtadapter (Afb. 12).
(3) Schakel de boorhamer in en boor een gat van de gewenste diepte.
(4) Voor het verwijderen van het boorstuk (met vernauwde schacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken. Sla nu op de cotter verwijl de boorhamer worden ondersteund (Afb. 13).

Met behuip van het Kernstuk (voor lichte balasting) kuren groe kaliber gaten geboard worden. Gebruik het Kernstuk samen met de los verkrygbare en de kernstukschacht.

1. Monteren

LET OP

Schakel de boorhameruit en trek de stekkeruit het stopcontact.

(1) Bevestig het Kernstuk aan de Kernstukschacht (Afb. 14).
Bedek de schroefdraad van de kernstukschacht met vet om naderhand het demonteren te vergemakkelijken.
(2) Bevestig de kernstukschacht aan de boorhamer (Afb. 15).
(3) Steek de middenpin zo ver möglichk in het pasplaatje.
(4) Leg het pasplaatje op het kernstuk en draai het links-of rechtsom zodat het Niet uit positie kan raken, zichs als het kernstuk maar beneden worden gericht (Afb. 16).

2. Boren (Afb. 17)

(1) Steek de stekker in het stopcontact.
(2) De middenpin heeft een ingebouwdeeer.

Door dezerecht en zachtjes gegen een muur of vloer te drukken maakt de oppervlakte van het kernstuk contact waarna een gat geboard kan worden.

(3) Als de diepte van het gat ongeveer 5 mm bedraagt, kan de positie van het gat bepaald worden. Verwijder hierna de middenpin en hetplaatje en boorervolgens het gat.
(4) Het is Niet nodig met kracht gegen de boorhamer te drukken. Wordt dit wel gedaan, dan za dit resulteren in overmatige slijtage van de punt van het boorstuk en een kortere levensduur van de boorhamer.

LET OP

Schakel de boorhamer uit en trek de stekker uit het stopcontact alvorens de middenpin en hetplaatje te verwijderen.

3.Demonteren (Afb.18)

Neem de kernstukschacht uit de boorhamer en slat twee of drie keer hard met een hamer op de kop van de kernstukschacht. Het kernstuk kan nu verwijderd worden.

SMEREN

Gebruik vet met een lage viscositeit voor het smeren van de boorhamer. In dit geval hoeft de boorhamer slechts af en toe te worden ingevet. Vervang het vet ook wanner u de koolborstels verrangt om de levensduur van het product te verlagen.

Gebruik van een Niet voldoende ingevette boorhamer za resulteren in een verkorting van de levensduur.

LET OP

Gebruik uitsluitend het voorgeschreven soort vet. Bij gebruik van een willekeurig ander soort vet+kennen de prestaties van de boorhamer negatif beinvloed worden. Raadpleeg uw dealer voor het insmeren.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Versleten boren dieren onmiddelijk verrangen of geslepen te worden, waar gebruik van versleten boren kan resulteren in verminderde efficiëntie en defekten aan de motor.

2. Inspectie van de bevestigingschroef

Alle bevestigungsschroeven moten regelmatig geinspecteerd en gecontroleerd worden of zij juist aangedraaid়. Wanner een van de schroeven losraakt, dan moet deze onmiddelijk opnieuw aangedraaid worden. Gebeurt dat Niet, dan kan dat tot aanzienlijke gezaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart" van het electrische gereedschap. Er moet waarom bijzonder zorgvuldig op gelet worden, dat de wikkeling Niet beschadigd en/of met olie of water bevochtigd worden.

4. Inspectoren van de koolborstels

Met het oog op uw verilgheid en om elektrische schokken te voorkomen, mag inspectie en verranging van de koolborstels alleen uitgevoerd worden door een erkend hitachi service-centrum.

5. Vervangen van het stroomsnoer

Als het stroomsnoer van het gereedschap beschadigd raakt, moet het gereedschap aan een erkend Hitachi Service-centrum worden geretourneerd om het stroomsnoer te latentervangen.

6. Lijst verwangingsonderdelen

LET OP

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanner u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanner u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap worden voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen makeen van de/Newste technische ontwikkelingen. Daarom is möglichk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden.

GARANTIE

We garanderen dat elektrisch gereedschap van Hitachi overeenstemt met de wettelijk/landenspecifieke regelgeving. Deze garantie dekt geen defecten of schade wegens verkeerd gebruik, misbruik of normale slijtage. In geval van klachten, stuurt u het elektrische gereedschap, Niet uit elkaar gehaald, met het GARANTIECERTIFAAT dat zich bevindt op het einde van deze bedieningsinstrumenties, maar een erkend Hitachi servicecenter.

OPMERKING

Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zich veranderingen van de hierin genoemde technische opgaven voorbehonden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau:

$$ 1 0 0 \mathrm {d B} (\mathrm {A}) (\mathrm {D H 2 4 P G}) $$

$$ 1 0 1 \mathrm {d B} (\mathrm {A}) (\mathrm {D H} 2 6 \mathrm {P B}) $$

$$ 1 0 0 \mathrm {d B} (\mathrm {A}) (\mathrm {D H 2 8 P B Y}) $$

Gemeten A-gewogen geluidsdrukniveau:

$$ 8 9 \mathrm {d B} (\mathrm {A}) (\mathrm {D H 2 4 P G}) $$

$$ 9 0 \mathrm {d B} (\mathrm {A}) (\mathrm {D H 2 6 P B}) $$

$$ 8 9 \mathrm {d B} (\mathrm {A}) (\mathrm {D H 2 8 P B Y}) $$

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescheming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Boorhameren in beton:

$$ \text {T r i l l i n g s e m i s s i e w a a r d e} \quad \mathbf {a} _ {\mathrm {h}}, \mathrm {H D} = 1 5, 3 \mathrm {m} / \mathrm {s} ^ {2} (\mathrm {D H 2 4 P G}) $$

$$ 1 4, 8 \mathrm {m} / \mathrm {s} ^ {2} (\mathrm {D H} 2 6 \mathrm {P B}) $$

$$ 1 1, 5 \mathrm {m} / \mathrm {s} ^ {2} (\mathrm {D H 2 8 P B Y}) $$

$$ \begin{array}{l} \text {O n z e k e r h e i d} K = 1, 6 \mathrm {m} / \mathrm {s} ^ {2} (\mathrm {D H} 2 4 \mathrm {P G}) \ 1, 5 \mathrm {m} / \mathrm {s} ^ {2} (\mathrm {D H} 2 6 \mathrm {P B}, \mathrm {D H} 2 8 \mathrm {P B Y}) \ \end{array} $$

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standardtestmethode en is bruikbaar om meerere gereedschappen met elkaar te vergelijkken.

U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken.

WAARSCHUWING

○De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijknen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.

Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zich op een schatting van bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals deijd dat het gereedschap is uitgeschakeld en wanner dit onbelast draait inclusief de triggertijd).
