GEBRUIKSAANWIJZING PHKS 1350 C2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

RUCNI OKRUZNI PILA

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 45

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 46
Ultrusting 46
Inhoud van het pakket 46
Technische gegevens 46

Algemeneveiligheidsvoorschriften voor elektrische gereedschappen 47

1. Veiligheid op de werkplek 47
   2.Elektrischeveiligheid 47
2. Veiligheid van Personen 48
3. Gebruik en behandeling van het elektrische gereedschap 48
4. Service 49

Apparaatspecifiekeveiligheidsvoorschriften voorhandcirkelzagen 49
Veiligheidsvoorschriften voor cirkelzaagbladen 51
Originele accessoires/hulpapparatuur 53

Vór de ingebruikname 53

Werking van de beschemkap controleren 53

Ingebruikname 53

Zaagblad monteren/ervangen 53

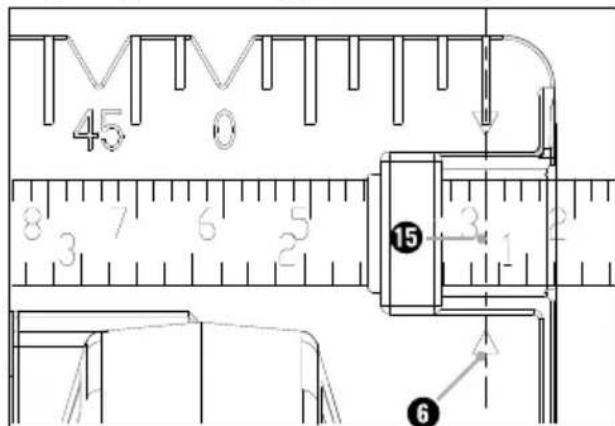

Parallelaanslag monteren/instellen 54
Spanafzuging aansluten 54

Bediening 54

In- en uitschakelen 54
Zaaghoek instellen 54
Zaagdiepte instellen 54
Hanteren van de handcirkelzaag 54
Laser in- en uitschakelen 55
Toerental instellen 55
Tips en trucs 55

Onderhoud en reiniging 55

Afvoeren 56

Batterijen afvoeren 56

Garantie van Kompernaß Handels GmbH 56

Service 57

Importeur 57

Vertaling van de oorspronkelijke conformiteitsverklaring 58

HANDCIRKELZAAG PHKS 1350 C2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en afvoer. Lees alle bedienings- en verilgheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

De handcirkelzaag (hierna "apparaat" genoemd) is geschikt voor het zagen van lengte- en dwarssnedes en versteksnedes in goed vastgezet massief hout, spaanplaat, kunststof en lichte bouwmaterialen. Elk ander gebruik of modificatie van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt aanzienlijke risico's op ongelukken met zich mee. Niet voor commercieel gebruik.

Uitrusting

1 Inschakelblokkering
Aan-/uitknop
3 Zaagdiepteschaal
4 Inbussleutel 6 mm
Borgbout
6Zool
7 Bevestiging parallelaanslag
Vleugelbout voor parallelaanslag
Vleugelbout voor instelling van de zaaghoek
10 Zaaghoekschaal
Asvergrendeling

Hulphandgreep
Aan-/uitknop laser
14 Laservenster
15 Parallelaanslag
16 Spanfrens
17 Spanbout/sluitring
13 Beschemkap
19 Terugtrekhendel voor beschemkap
Zaagblad
21 Spanduitworp
22 Adapter voor stofafzuiiging
Instelwiel toerental
24 Afdekking van het batterijvak

Inhoud van het pakket

1 handcirkelzaag
1 parallelaanslag
1 adapter voor stofafzuiiging
1 inbussleutel 6 mm
2 zaagbladen
2 batterijen (Houdbaarheidsdatum 15/06/2023)
1 gebruiksaanwijzing

Technische gegevens

Nominal vermogen 1350 W

Nominate spanning 230V ,50Hz

(wisselstroom)

Toerental (onbelast) n 2,200 - 4,700 min

Zaagbladen

1 × 0.190 ~mm × 2.5 ~mm

× 20mm,24 tanden

1 × 190 ~mm × 2,5 ~mm

× 20mm ,48 tanden

Max. zaagdiepte Bij 0^

Hout/kunststof 65mm

Bij 45^

Hout/kunststof 44 mm

Beschermingsklasse

[Hubbel/geisoleerd]

Geluids- en trillingsgegevens

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsemissiewaarde

Geluidsdrukniveaua	LPA= 93 dB(A)
Onzekerheit	KPA= 3 dB
Geluidsvermogensniveaua	LwA= 104 dB(A)
Onzekerheit	KwA= 3 dB

Draag gehoorbescherming!

Totale trillingswaarde

Zagen van hout a	h,W= 3,7 m/s2
Onzekerheid	K

OPMERKING

De vermelde totale trillingswaarden en trillingsemissiewaarden zijn in een genormeerde testopstelling gemeten en kuren ook worden gebruikt voor vergelijkking van een elektrisch gereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en trillingsemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijk gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het nietaven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft namelijk vonden af die stof of dampen+kunnendoen ontvlammen.
c] Houd kinderen en andere Personen uit de buurt verwijl u elektrisch gereedschap gebruikt. Als u afgeleid raakt, zou u namelijk de contrôle over het elektrische gereedschap konnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het aansluitsnoor Niet voor oneigenlijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoor uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitsnoren verhogen de kans op een elektrische schok.
e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichen goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Als u het Niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico op een elektrische schok.

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke-lijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.

c] Voorkom onbedoelde inschakeling. Controleer of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/ of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, hunnen letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdhaar en kleding uit de buurt van bewegende onderdelen. Loszitende kleding, sieraden of haren hunen door bewegende onderdelen worden gegrepen.
g) Als stofafzugings- en opvangvoorzieningen können worden bevestigd,要去en denen worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.
h) Laat u Niet misleiden door schijnbare veilig- heid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook wanner u na veelvuldig gebruik ver Trouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellenen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap wegigt.Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het elektrische gereedschap Niet worden gebruikt door Personen die er nicht mee vertrouwd zijn of die deze instructies nicht hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controller of bewegende onderdelen maar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zichn dat de werking van het elektrische gereedschap worden aangetast. Laat beschadigde onderdelen voor de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zichn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Met zorg onderhonden snijwerktuigen lopen minder vaak vast en zich gemakkelijker te bedieren.
g) Gebruik elektrisch gereedschap, hulpstukken en dergelijkke in overeenstemming met de handleiding. Houd waar bij rekening met de werkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situ- ties leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en contrôle van het elektrische gereed-schap in onvoorziene situaties Niet möglich.

5. Service

a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Apparaatspecifieke veiligheids-voorschriften voor handcirkelzagen

Veiligheidsvoorschriften voor alle zagen Zaagprocedure

a)

GEVAAR! Kom met uw handen nicht in het zaagbereik en bij het zaagblad. Houd met uw tweede hand deeep of de motorbehuizing vast. Als honden de zaag vasthouden, hunzen zaden verwond door het zaagblad.

b) Grijp nicht onder het werkstuk. De beschemkap kan u onder het werkstuk Niet gegen het zaagblad beschemen.
c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er要去 minder dan een volledige tandhoogte onder het werkstuk zichtaar�n.
d) Houd het te zagen werkstuk nooit in de hand of boven het been vast. Zet het werkstuk vast op een stabiele ondergrond. Het is belangrijk om het werkstuk goed te bevestigen, zodat het risico op fysiek contact, vastlopen van het zaagblad of verlies van de controle worden geminaliseerd.
e) Pak het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden utvoert waar bij het gereedschap met verborgen elektriciteitsleidingen of het eigena noer in aanraking kan komen. Bij contact met een onder spanning staande leiding komen ook de metalen delen van het elektrische gereedschap onder spanning, wat resulteert in een elektrische schok.
f) Gebruik bij zagen in de lengterichting altijd een aanslag of een geleider. Dit verbetert de nauwkeurigheid van de snede en verminder. de kans dat het zaagblad vastloopt.

g) Gebruik altijd zaagbladen met de juiste groorte en met een bijpassend asgat (bijv. stervormig of rond). Zaagbladen met een nicht bij de as van de zaag passend asgat, draaien excentrisch en hebben verlies van de controle tot gevolg.
h) Gebruik nooit beschadigde of verkeerde sluitingen of bouten voor het zaagblad. De zaagblad-sluitingen en -bouten zijn special ontworpen voor uw zaag, voor optimale presta-ties en bedrijsveiligheid.

Overige verilgheidsinstructies voor alle zagen Terugslag -oorzaken en passende verilgheidsmaatregelen

• Een terugslag is een plotselinge reactie als gevolg van een hakend, vastlopend of nicht goed uitgelijnd zaagblad, die tot gevolg heeft dat de zaag ongecontroleerd omhoog komt en zich uit het werkstuk in de richting van de gebruiker beweegt;
• als het zaagblad zich in de zich sluitende zaagsnede vasthaakt of vastklemt, blokkeert het en slaat de motorkracht het apparaat terug in derichting van de gebruiker;
• als het zaagblad in de zaagsnede worden verdraaid of verkeerd worden uitgelijnd,+kunnen detanden aan de achterkant van het zaagblad in het oppervlak van het werkstuk vasthaken, waardoor het zaagblad uit de zaagsnede worden gedrukt en de zaag terugspringt in derichting van de gebruiker.

Een terugslag is het gevolg van onjuist gebruik van de zaag. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd de zaag met beiden handen vast en breng uw armen in een positie waar u de terugslagkrachten kunt opvangen. Blijf altijd aan de zijkant van het zaagblad, breng het zaagblad nooit in een lijn met uw lichaam. Bij een terugslag kan de cirkelzaag maar achteren springen, maar de gebruiker kan de terugslagkrachten door passende voorzorgsmaatregelen beheersen.

b) Als het zaagblad vastloopt of als u het werk onderbreekt, schakelt u de zaag uit en houdt u deze rustig in het materiaal tot het zaagblad tot stilstand is gekomen. Probeer nooit om de zaag uit het werkstuk te verwijderen of maar achteren te trekken zolang het zaagblad in beweging is, anders kan er een terugslag optreten.
Stel deoorzaak van het vastlopen van het zaagblad vast en los het probleem op.
c] Als u een zaag die in het werkstuk steekt opnieuw wilt starten, centreert u het zaagblad in de zaagsnede en controeert u of de zaagtanden Niet in het werkstuk vasthaken.
Als het zaagblad klemt, kan het uit het werkstuk worden gedrukt of een terugslag veroorzaken wanner de zaag opnieuw worden gestart.
d) Ondersteun grote platen om het risico op een terugslag door een klemmend zaagblad te verminderen. Grote platen konnen onder hun eigen gewicht Doorbuigen. Platen要去en aan beiden zichden worden ondersteund, zowel in de buurt van de zaagsnede als aan de rand.
e) Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd uitgelijnde tanden veroorzaken door een te smalle zaagsnede verhoogde wrijving, vastlopen van het zaagblad en terugslag.
f) Zet voor het zagen de instellingen voor de zaagdiepte en zaaghoek goed vast. Als tijdens het zagen de instellingen veranderen, kan het zaagblad vastlopen en een terugslag veroorzaken.
g) Wees bijzonder voorzichtig bij het zagen in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. Het zaagblad kan bij het zagen in verborgen objec- ten blokkeren en een terugslag veroorzaken.

Werking van de onderste beschemkap

a) Controller vór elk gebruik of de onderste beschemkap perfect sluit. Gebruik de zaag Niet als de onderste beschemkap Niet vrij kan bewegen en Niet onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in geopende positie vast. Als u de zaag per ongeluk LASTVallen, kan de onderste beschemkap verbuigen. Open de beschemkap met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en bij alle zaaghoeken en zaagdiepes het zaagblad of andere onderdelen nicht aanraakt.
b) Controller de werkung van de veren van onderste beschemkap. Laat het apparaat voor gebruik nakijken als de onderste beschemkap en de veren nicht correct werken. Door beschadigde onderdelen, kleverige aan-slag of spananophopingen kan de onderste beschemkap vertraagd werken.
c) Open de onderste beschemkap alleen met de hand bij bijzondere zaagsnedes, zoals "invalwerk". Open de onderste beschemkap met de terugtrekhendel en LASTe los zodra het zaagblad het werkstuk raakt. Bij alle andere zaagwerkzaamheden moet de onderste beschemkap automatisch werken.
d) Leg de zaag Niet op de werkbank of op de vloer zonder dat de onderste beschemkap het zaagblad bedekt. Een onbeschermd, nadraiend zaagblad beweegt de zaag gegen desnijrichting in en zaagt alles wat in de weg zit. Houd waar bij rekening met de nalooptijd van de zaag.

Aanvullende aanwijzingen

Gebruik geen slijpschijven.
Gebruik alleen zaagbladen met een diameter die in overeenstemming is met de aanduidingen op de zaag.
Bij het bewerken van hout of materialen waar bij stof vrijkomt dat de gezondheid in gevaar brengt, moet het apparaat worden aangesloten op een passend, goedgekeurd afzuigsystem.
Draag bij het zagen van hout een stofmasker.
Gebruikuitsluitendaanbevolenzaagbladen.
Draag altijd gehoorbescherming.
Voorkom oververhitting van de zaagtandpunten.
Voorkom bij het zagen van kunststof dat de kunststof smelt.
Gebruik het juiste zaagblad voor het te zagen materiaal.
Gebruik uitsluitend zaagbladen met een vermeld toerental dat gelijk aan of groter dan het op het elektrische gereedschap vermelde toerental is.
■ Zaagbladen die zijn bestemd voor het zagen van hout of gelijksoortige materialen,要去en voldoen aan EN 847-1.

Veiligheidsvoorschriften voor cirkelzaagbladen

Draag veiligkeitshandschoenen!

Draag een mondkapie!

Draag een veiligheidsbril!

Draag gehoorbescherming!

WAARSCHUWING!

Beveilig uzelf wegen laserstraling!

P max.: <1 mW·λ·650 nm·EN 60825-1:2014

Het apparaat bevat een laser van classe2.

Richt de laser nicht op Personen of dieren.
Kijk nooitrechtstreeks in de laser. De laser kan oogletsel veroorzaken.
Richt de laserstraal Niet op sterk reflecterende materialen. Gevaar door reflecterendlicht.
ledere instelling om de laserstraal sterker te makes is verboden. Er bestaat letselgevaar!
Voor schade door manipulatie van de laserinrichting, alsmede het Niet in acht nemen van de veiligheidsvoorschriften, aanvaarden wij geen aansprakelijkheid.
Wees voorzichtig: als andere dan de hier vermelde bedienings- of instelvoorzieningen worden gebruikt of andere proceduresuitgevoerd, kan dit resulteren in gevaarlijkeblootstelling aan straling.

OPMERKING

■ Als het apparaat Niet volgens de gebruiks aanwijzing van de fabrikant worden gebruikt, kan dit van invloed�n op de aanwezigebescherming.

GEVAAR!

Een verkeerde omgang met batterijen kan resulteren in brand, explosies, weglekken van gevaarlijke stoffen en andere gevaarlijke situatuies!

Gooi batterijen nicht in vuur en stel ze nicht bloot aan hoge temperaturen.
Maak batterijen Niet open, verrorm ze Niet en sluit ze Niet kort, odomat in dat geval de chemicalien uit de batterijen konnen vrijkomen.
Probeer batterijen nicht opnieuw op te laden. Alleen als "oplaadbaar" aangeduide batterijen mogen opnieuw worden opgeladen. Er bestaat explosiegevaar!
- Controller de batterijen regelmatig. Vrijkomende chemicalien können het apparaat permanent beschadigen. Wees bijzonder voorzichtig in de omgang met beschadigde of lekkende batterijen. Geaar voor letsel door bijtende stoffen! Draag verilgheidshandschoenen.
Chemicalien die uit een batterij vrijkomen, kuren huidirritatie tot gevolg hebben. Spoel de huid met veel water af bij contact met deze chemicalien. Als de chemicalien in de ogen komen, spoel ze dan in elk geval met water uit, wrijf Niet in de ogen en raadpleeg onmiddelijk een arts.
- Batterijen mogen nicht in kinderhanden terechtkomen. Kinderen können batterijen in demond stoppen en inslikken. Indien een batterij is ingeslikt,要去 onmiddelijk medische hulp worden gezocht.
Verschillende batterij- resp. accutypen mogen Niet door elkaar worden gebrukt.
- Plaats de batterijen algid met de polen op de juiste plaats, odomat de batterijen anders kuren exploderen.
Haal de batterijen uith het apparaat als u dat langere tijd Niet gebruikt.

Batterijen verrangen

Open de afdekking van het batterijval met een geschikte kruskopschroevendraaier.
Verwijder de lege batterijen.
Plaats twee neue 1,5 V alkaline knoopcellen van het type AG 13/LR 44 (bijv. GPA 76) volgens de juiste polariteit en schroef de afdekking van het batterijvak 24 weer vast.

VOORZICHTIG!

Als andere dan de hier vermelde bedienings-of instelvoorzieningen worden gebrukt of andere procedures uitgevoerd, kan dit resulteren in gevaarlijke blootstelling aan straling.

Originele accessoires/hulpapparatuur

Gebruikuitsluitend accessoires en hulpapparatuur die in de gebruksaanwijzing zich aangegeven resp. waarvan de aansluiting compatibel is met het apparaat.

Vóör de ingebruikname

Werking van de beschemkap controlleren

Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uiten haal de stekker uit het stopcontact.
Vergewis u ervan dat alle bewegende onder-delen van de beschermkap 18 werken zonder te klemmen en dat alle inrichtingen die zorgen voor het afdekken van het zaagblad, correct werken.
Bedien de beschemkapuitsluitend middels de waarvoortestemde terugtrekhendel voor debeschemkap 19
Trek de terugtrekhendel voor de beschemk o volledig terug. Bij het loslaten van de terugtrekhendel voor de beschemkap hoet de beschemkap 18h correct maar zijn uitgangspositie terugbewegen.

Ingebruikname

De handcirkelzaag PHKS 1350 C2 beschikt over Intelligent Power Control. Deze automatische vermogensregeling zorgt ervoor dat binnen een bepaald toerentalbereik het vermogen ook bij de bewerking van harder materiaal en materiaal metmeer watstand constant blift.

Zaagblad monteren/ervangen

OPMERKING

Alle gebrukte bladen要去en voldoen aan de norm EN 847-1.
Gebruik alleen zaagbladen met een diameter die in overeenstemming is met de aanduidingen op de zaag.

Vervang het zaagblad 20 alleen als de stekker uithet stopcontact is gehald!

1. Stel de zaagdiepte (met behulp van de borgbout 5) in op de kleinst möglichke positie, 0mm .
2. Zwenk de beschermkap met behulp van deterugtrekhendel erug en leg het apparaat neer.
3. Druk op de asvergrendeling (tot deze vastklicht) enckaik met de inbussleutel4de spanbout/sluitring 1bs.Neem de spanbout/ sluitring 1n de spanflens 5n de as (zie ook afb.A).

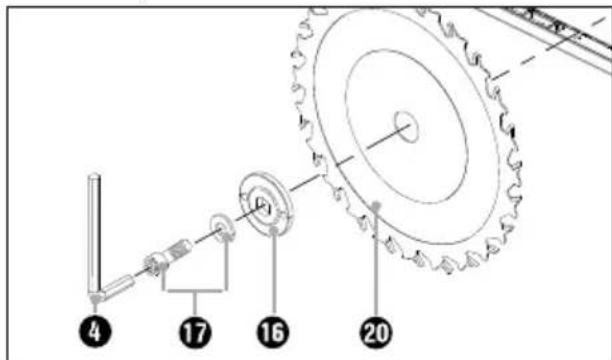

Afb. A: Zaagblad verrangen

1. Neem het zaagblad20 van de as.
2. Monteer het zaagblad20n omgekeerde volgo- orde van de bovenstaande beschrijving.
3. Druk op de asvergrendeling (tot deze vast-klikt) en draai met de inbussleutel 4e span-bout 7ast.

WAARSCHUWING!

De pij op het zaagblad moet overeenkomen met de pij die die draairichting aangeeft (looprichting, gemarkeerd op het apparaat).

Vergewis u ervan dat het zaagbla80 geschikt is voor het toerental van het gereedschap.

Parallelaanslag monteren/installen

Draai de vleugelbou8 los en schuif de parallelaanslag 15 de gleuf voor de parallelaanslag

Stel de gewenste zaagbreedte in aan de hand van de schaal op de parallelaanslag 15 en de uitsparing in de zool 6zie ook afb. B).

Afb. B: Zaagbreedte 3 cm

Draai de vleugelbou8 weer vast.

Spanafzuging aansluten

Steek de adapter voor de stofafzuiing op de spaanuitworp 21
Sluit een goedgekeurde stof- en spaanafzuing aan.

Bediening

In- en uitschakelen

Inschakelen

Druk de inschakelblokkering maar links of rechts en houd deze ingedrukt.
Druk op de aan-/uitknop. Nadat de machine is gestart, sunt u de inschakelblokkering 1 wee loslaten.

Uitschakelen

Laat de aan-/uitknos.2 los.

Zaaghoek instellen

U kunt de zaaghoek vastleggen met behulp van de zaaghoekschaal 10.

Maak de vleugelbout voor het instellen van de zaaghoek 9 los, stel op de schaal de gewens te hoek 10 en draai de vleugelbout wee vast.

Zaagdiepte instellen

OPMERKING

Het verdient aanbeveling om indien möglich
een zaagdiepte in te stellen die ca. 3 mm
groter is dan de dikte van het materiaal.
Zo bereikt u een zuivere snede.
Draai de borgbou5 los, stel met behulp van de schaal voor de zaagdiepte 3e gewenste zaagdiepte in en draai de borgbout 5veer vast.

Hanteren van de handcirkelzaag

1. Schakel het apparaat - zoals beschreiben bij "In- en uitschakelen" - in en plantaats het met de voorkant van de zool ⑥ p het materiaal.
2. Lijn de machine uit met de parallelaanslag of met een getekende lijn.
3. Houd de machine met beiden handen aan de grepen vast en zaag met matige druk.

Laser in- en uitschakelen

Inschakelen

Druk op de aan-/uit knop van de lase13.

Uitschakelen

Druk op de aan-/uit knop van de lase13.

OPMERKING

Vervang de batterijen als ze leeg zich door twee 1,5 V alkaline knoopcellen van het type AG 13/LR 44 (bijv. GPA 76).

Toerental instellen

Draai het instelwie toh het gewenste

toerentalniveau (pijlmarkering )

1 = laagste toerental / = hoogste toerental

Neem de volgende, nicht-bindende instellenen als richtlijn resp. pas het toerental op het instelwiel dienovereenkomstig aan.

Material	Toerental-niveau
Hard en zacht hout (massief hout) in dwars-en langssnede	6
Spanplaat, harde platen 6
Meubelplaat, triplexhout 6
Gelamineerde en gefineerde platen 6
PVC-platen 3-5
Acrylglasplaten, plexiglas 2-4
Aluminiumplaten 4-6
Aluminiumprofielen 4-6
Gipskartonplaten 1-2
Steenwolplaten 1-2
Cementgebonden spanplaat 1-2

Tips en trucs

Het splinteren van de zaagkant bij kwetsbare oppervlakken, bijv. gelamineerd spaanplaat of deuren, voorkomt u door afplaktape op de zaaglijk te plakken. Dit heeft als bijkomend voordeel dat op de afplaktape beter kan worden afgetekend dan op een glad oppervlak. Even nog efficientre manier om te voorkomen dat de zaagkant splintert, is een dun stuk hout vastzetten op het te zagen materiaal en dat meezagen.

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR! Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uit en haal de stekker uithet stopcontact.

Het apparaat moet altoed schoon, droog en vrij van olie of smeervet zich.
Gebruik voor het schoonmaken van de behui-zing een droge doek.
De beschemkap moet altijd vrij hunnen bewegen en zelfstandig hunnen sluiten. Houd het bewegingsbereik van de beschemkap daarom altijd schoon.Verwijder stof en spanen met behulp van een kwastje of perslucht.

WAARSCHUWING!

Wonneer het snoer moet worden verrangen, moet dit worden uitgevoerd door de fabrikant of diens vertegenwoordiger, om veiligheidsrisico's te voorkomen.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunter kunt afvoeren.

Deponeer elektrisch gereedschap. niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去afgedanktelek

trisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijk wie ze worden gerecycled.

Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeenteinigingsdienst.

Voer de verpakking af conform de milieuvoorschriften. Let op de aandui-ding op de verschillende verpakkings-materialen en voer ze zo nodig

gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.

Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeenteiniging.

Het product is recycleraar; er is een uitgebrede producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.

Batterijen afvoeren

Batterijen要去 conform Richtlijn 2006/66/EC worden gerecycled en mogen Niet bij het normale huisvuil worden gedeponeerd. Ledere consu

ment is wettelijk verplicht om alle batterijen/accu's in te leveren bij een inzamelpunt in+zijn/haar gemeente, stadsdeel of in de handel. Deze verplichting heeft tot doel batterijen/accu's tot afval te kunnen verwerken op een manier die het milieu ontlast. Lever batterijen/accu's uitsluitend in ontla den toestand in. Batterijen要去en uit het apparaat worden verwijderd alvorens te worden afgevoerd.

Garantie van

KompernaβHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie Niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drieণaar vanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of worden de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieণaar worden overlegd en dat kort worden omschreven waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een新产品 product退还. Met de reparatie of verwangging van het product begint er geen neue garantiperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en die waarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu's of onderdelen die van glas zich gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepaereerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreiben aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoord wordt gewaarschuwd,要去en beslilst worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons erkend servicefilaraal�ui nuiutgevoerd, verwalt de garantie.

Garantiepiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door naturuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoop-bewijs bij de hand.
Het articikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de aller- of onderkant van het product.

■ Als er fouten in de werkung of andere gebrenken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokostenaar het aan u doorgegeven serviceadres sturen.Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloaden.

Met deze QR-code gaat u direct waar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.

Neem eerst contact op met het opgegeven service-adres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het af geven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 62841-1: 2015

EN 62841-2-5: 2014

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013/A1:2019

EN 60825-1: 2014

EN 50581:2012

Typeaanduiding van het apparaat: Handcirkelzaag PHKS 1350 C2

Productiejaar: 11-2019

Serienummer: IAN 339963_1910

Bochum, 20-01-2020

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.

Spis tresci

Wstep 60
