JetStream L2 Managed TLSL3428 - Schakelaar TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Beheerbare L2-netwerkswitch
Merk	TP-Link
Model	JetStream L2 Managed TLSL3428
Categorie	Switch
Ethernet-poorten	24 RJ45-poorten 10/100/1000 Mbps
SFP-poorten	4 SFP-sleuven
Console-poort	1 RJ45-consolepoort
Beheer	Webinterface, CLI, controller
L2-functies	VLAN, QoS, Spanning Tree, IGMP Snooping, Link Aggregation
Beveiliging	ACL, MAC-filtering, 802.1X
Afmetingen (B x D x H)	440 x 220 x 44 mm
Gewicht	Ongeveer 3 kg
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Max. 20 W
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10 % tot 90 % RV
Installatie	Op bureau of in 19-inch rek
Onderhoud en reiniging	Apparaat uitschakelen, reinigen met een droge, pluisvrije doek
Garantie	3 jaar (volgens TP-Link-voorwaarden)
Certificeringen	CE, RoHS

Veelgestelde vragen - JetStream L2 Managed TLSL3428 TP-LINK

Hoe krijg ik toegang tot de webinterface van de switch?

Sluit uw computer aan op een Ethernet-poort van de switch. Stel een statisch IP-adres in in hetzelfde subnet (bijv. 192.168.0.x, subnetmasker 255.255.255.0). Open een browser en typ http://192.168.0.1. Meld u aan met gebruikersnaam admin en wachtwoord admin (in kleine letters).

Wat zijn de standaard wachtwoorden?

De standaard gebruikersnaam en het standaard wachtwoord zijn beide admin (in kleine letters).

Hoe reset ik de switch naar de fabrieksinstellingen?

Houd de Reset-knop (aan de voor- of achterzijde van het apparaat) ongeveer 6 seconden ingedrukt tot de leds knipperen. Laat los. De switch wordt opnieuw opgestart met de standaardinstellingen.

Hoe configureer ik een VLAN op de switch?

Ga naar de webinterface, sectie VLAN. Maak een VLAN aan met een ID en naam. Wijs de gewenste poorten toe aan het VLAN in de modus Tagged (gelabeld) of Untagged (ongelabeld). Pas de wijzigingen toe.

Hoe monteer ik de switch in een rek?

Bevestig de meegeleverde montagebeugels aan beide zijden van de switch met de schroeven. Plaats de switch in het rek en gebruik geschikte bouten (niet meegeleverd) om deze stevig vast te zetten.

Welke SFP-modules zijn compatibel?

De switch accepteert standaard 1000BASE-SX/LX SFP-modules van TP-Link of compatibele merken. Zorg dat de module correct is geplaatst met de vergrendeling naar beneden.

Hoe werk ik de firmware bij?

Ga in de webinterface naar System Tools > Firmware Upgrade. Download de nieuwste firmware van de TP-Link-website. Selecteer het bestand en klik op Upgrade. Onderbreek de stroomtoevoer niet tijdens de update.

Wat moet ik doen als de webinterface niet wordt weergegeven?

Controleer of uw computer in hetzelfde subnet zit (192.168.0.x). Schakel de firewall of proxy uit. Probeer een andere browser. Als het probleem aanhoudt, reset dan de switch.

Is de switch compatibel met de Omada-controller?

Dit model is niet compatibel met de Omada-controller. Het is een individueel beheerde L2-switch via de webinterface of CLI.

Wat is de garantieduur?

De TP-Link-garantie dekt deze switch gedurende 3 jaar vanaf de aankoopdatum, onder voorbehoud van de algemene voorwaarden op de TP-Link-website.

GEBRUIKSAANWIJZING JetStream L2 Managed TLSL3428 TP-LINK

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.

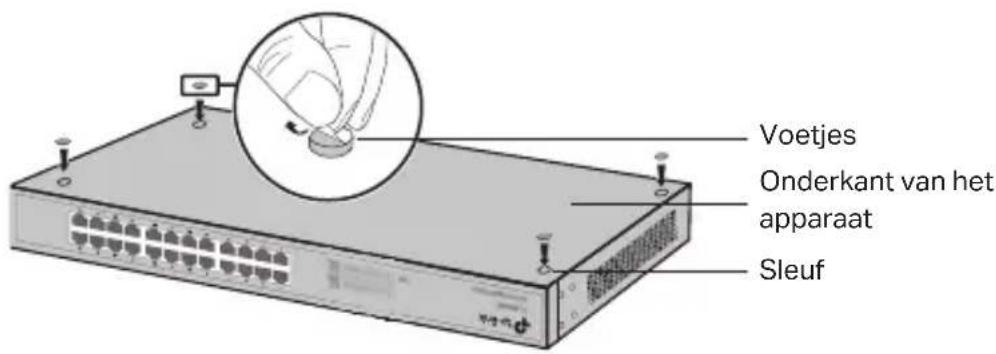

3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rekt te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.

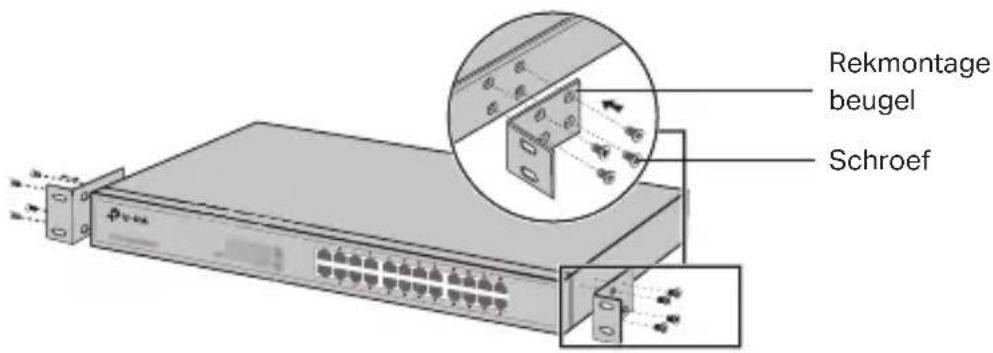

2. Bevestig de meegeleverde rek-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

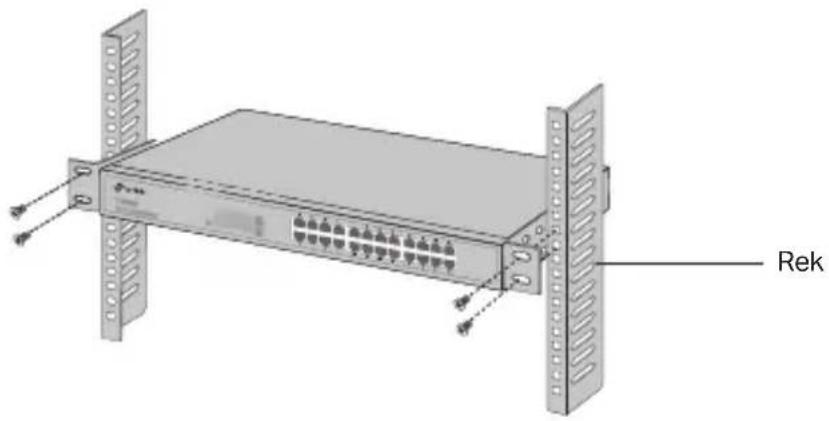

1. Nadat de beugels aan het apparaat bevestigd zich, gezruikt u geschikte schroeven (niet meegeleverd) om de beugels aan hetrek te bevestigen.

Verbinding

- Ethernet poort

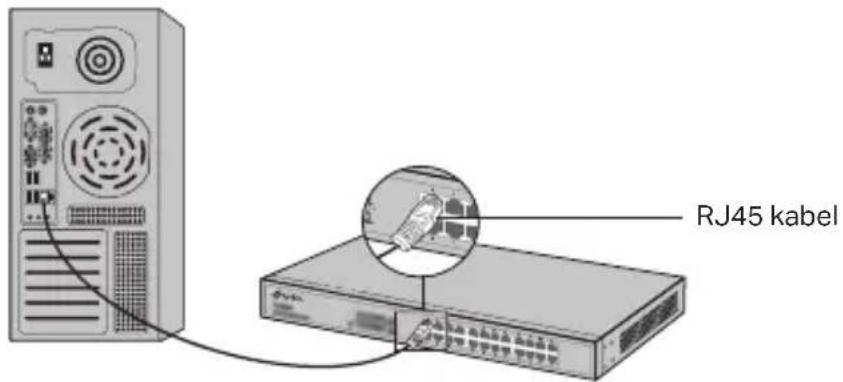

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

SFP poort

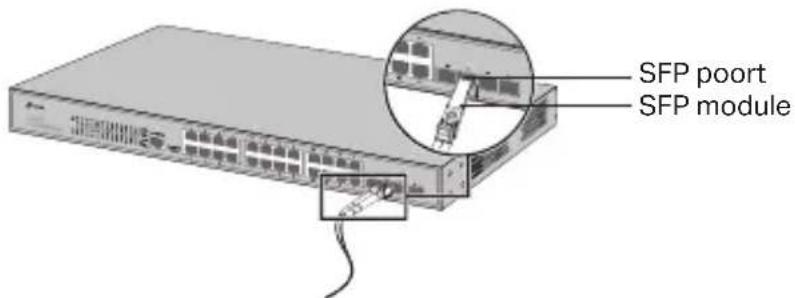

Voor switches met SFP poorten=kunt u een SFP poort met een SFP module verbinden. Wanner een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan za de bijbehorende RJ45 poortuitgeschakeld worden en kan deze Niet gebruikt worden.

- Console Poort

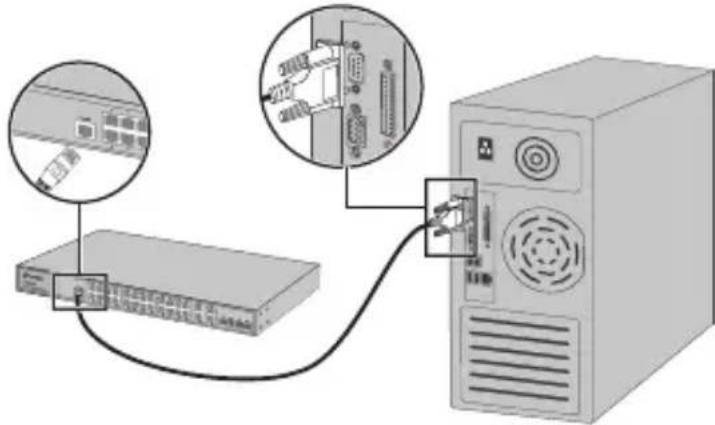

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens=kunt u de CLI laden om uw switch te beheren.

- Inschakelen

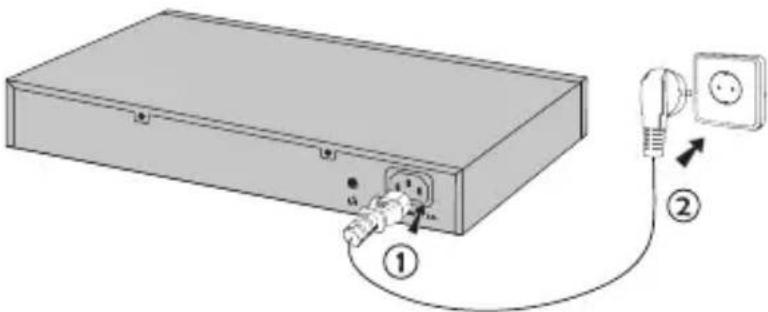

Steek de vrouwelijkke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Configuratie

(Niet beschikbaar voor Unmanaged Switches)

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend:tussen 2 en 254);het subnetmasker is 255.255.255.0.

2. Open een webbrowser en typ het standard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.

3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beiden inkleine letters. Klik verwolgens op de Login knop of druk op de Enter toets.

4. Na een succesvolle login=kunt u de switch op de beheer网页 configureren.

- Configureer de switch met behulp van de controller

(Geldt alleen voor smart switches, easy managed switches en managed switches)

U kurz de controller gebruiken om het volledige netwerk van switches centraal te beheren. Raadpleeg de productspecificaties en de gebruikershandleiding van de controller voor meer informatie over hoe u dit kurz去做.

- Configureer de switch door gebruik te make van de CLI

(Alleen voor Smart Switches en Managed Switches)

U kurz inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebrende instructies over hoe u dit kurz doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te makev van het hulpprogramma

(Alleen voor Easy Smart Switches)

U kurz de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Vooruitgebrende instructies over hoe u dit kurz doen, raadpleef de Utility Gebruikershandleiding.

Montering

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat Niet te demonteren, repareren of aan te passen. Als u hulp nodig hebt, neem dan contact met ons op.
• Het stopcontact要去 zich nabij het apparaat bevinden en goed toegankelijk়.
• De stekker van het netsnoer worden gebruikt om het apparaat UIT te schakelen. Zorg dat het stopcontact goed toegankelijk is.
• Plaats het apparaat met de onderkant waar beneden wijzend.

Lees en volg bovenstaande veiligheidsinformatieijdens het gebruik van het apparaat. Wij hunen Niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigén risico.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.

Svenska

Sakerhetsinformation

TP-Link vverklaart hierbij dat dit apparaat in overeenstemming is met de essentiele eissen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/
