MANUALE UTENTE JetStream L2 Managed TLSL3428 TP-LINK

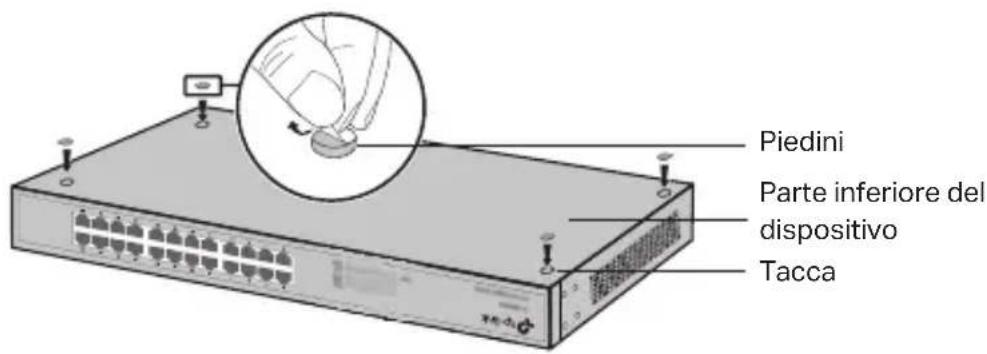

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i segunti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

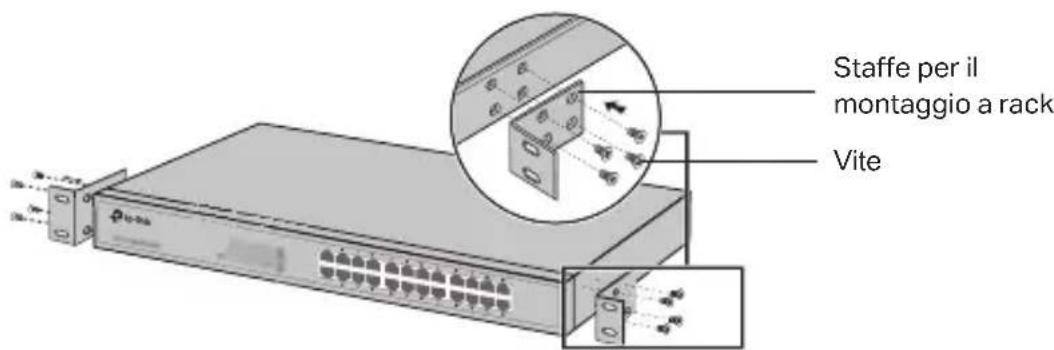

Installazione a rack

Per installare il disposativo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate, tramite le relative viti, le staffe per il montaggio a rack su agli lato del disposativo.

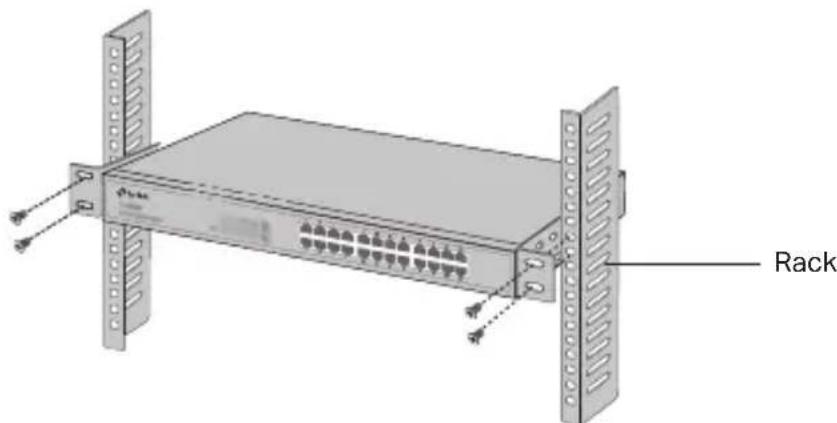

1. Dopo che sono state montate le staffe sul dispositivo, usate autres viti (non incluse) per installare il dispositivo a rack.

Connessione

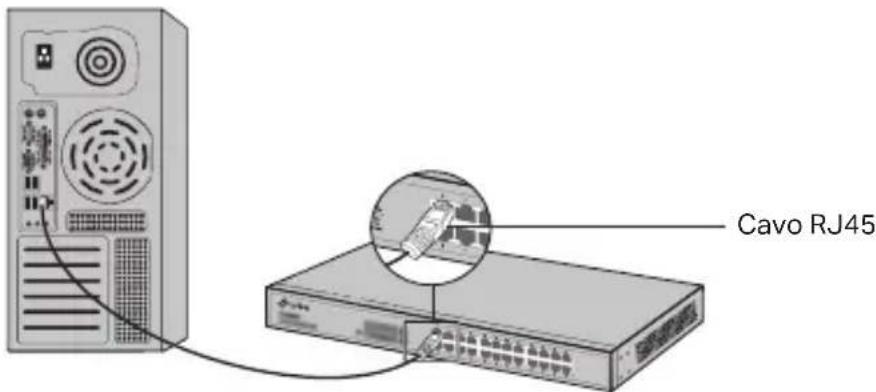

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

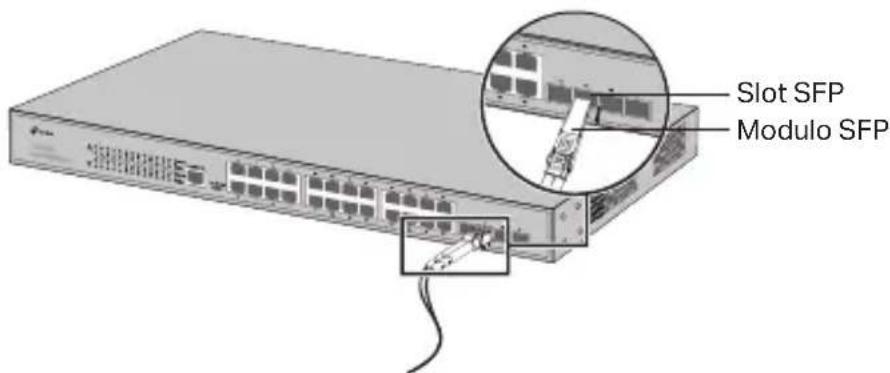

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

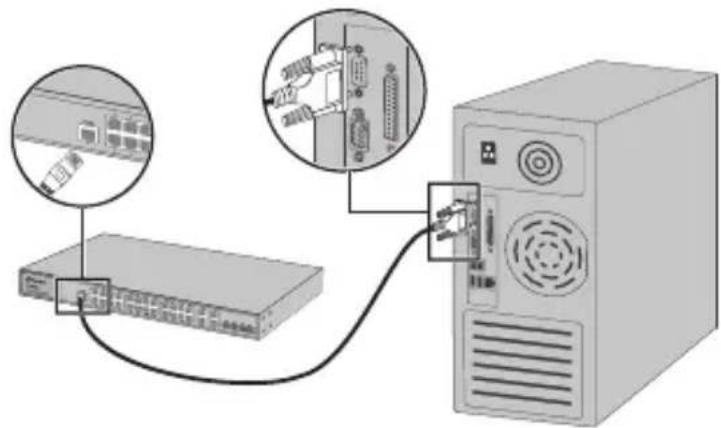

- Porta Console

Per gli switch con porta console, potete connettere console al vosto computer mediente cavo console. Qu caricare CLI per gestire lo switch.

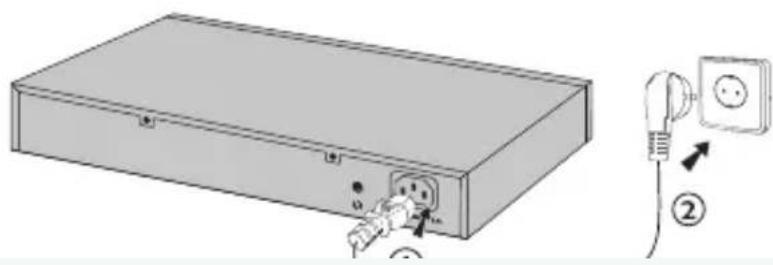

·Accensione

Inserite il connettore femmina del cavo d'alimentazione connettore di alimentazione del dispositivo e il connetto maschio in una presa elettrica.

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quindi fate cliq sul pulsante Login o

premete il tasting Enter.

1. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configura lo switch utilizzato il controller

Puoi utilizzato il Controller per gestire centralmente l'intera rete degli switch. Per informazioni dettagliate su come farlo, fai riferimento alle specifiche del prodotto e al Manuale Utente del Controller.

- Configure lo Switch usingla CLI

Fate login allo switch e accedete alla CLI per gestire lo switch. Per avere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch using la Utility

(Solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averere istruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalacao

Informazioni sulla sicurezza:

• Tenete il dispositorio lontano da acqua, fuoco, umidità e ambienti troppo caldi.
• Non provate a disassemblare, riparare o modificare il dispositivo. Se hai bisogno di assistenza, contattaci.
• La presa di corrente deve essere installata vicino all'apparecchiatura ed essere facilemente accessibile.
• La spina del cavo di alimentazione è utilizzata come dispositivo di scollegamento e la presa deve essere facilemente accessibile.
• Posizione la superficie inferiore del dispositivo rivolta verso il basso.

Leggete e seguite le informazioni di sicurezza sobre indicate quando utilizzate il dispositorio. Non possiamo garantire che non accadano incidenti o anni se is usa in modo improprio il dispositorio. Utilizzate quello prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia

Escludivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il site https://www.tp-link.com/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confazione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

• Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Portugues

TP-Link dichiara che questo dispositivo è conforme ai requisisti fondamentali e alle altre disposizioni delle direttive 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce
