JetStream L2 Managed TLSL3428 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau administrable L2
Marque	TP-Link
Modèle	JetStream L2 Managed TLSL3428
Catégorie	Commutateur
Ports Ethernet	24 ports RJ45 10/100/1000 Mbps
Ports SFP	4 emplacements SFP
Port console	1 port console RJ45
Gestion	Interface Web, CLI, contrôleur
Fonctions L2	VLAN, QoS, Spanning Tree, IGMP Snooping, Link Aggregation
Sécurité	ACL, filtrage MAC, 802.1X
Dimensions (L x P x H)	440 x 220 x 44 mm
Poids	Environ 3 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Max 20 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR
Installation	Sur bureau ou en rack 19 pouces
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non pelucheux
Garantie	3 ans (selon conditions TP-Link)
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - JetStream L2 Managed TLSL3428 TP-LINK

Comment accéder à l'interface web du commutateur ?

Connectez votre ordinateur à un port Ethernet du commutateur. Définissez une adresse IP statique dans le même sous-réseau (ex: 192.168.0.x, masque 255.255.255.0). Ouvrez un navigateur et saisissez http://192.168.0.1. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin (en minuscules).

Quels sont les mots de passe par défaut ?

Le nom d'utilisateur et le mot de passe par défaut sont tous deux admin (en minuscules).

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé à l'avant ou à l'arrière de l'appareil) pendant environ 6 secondes jusqu'à ce que les voyants clignotent. Relâchez. Le commutateur redémarrera avec les paramètres par défaut.

Comment configurer un VLAN sur le commutateur ?

Accédez à l'interface web, allez dans la section VLAN. Créez un VLAN avec un ID et un nom. Assignez les ports souhaités au VLAN en mode Tagged (lié) ou Untagged (non lié). Appliquez les modifications.

Comment monter le commutateur dans un rack ?

Fixez les équerres de montage fournies de chaque côté du commutateur à l'aide des vis. Placez le commutateur dans le rack et utilisez des boulons adaptés (non fournis) pour le fixer solidement.

Quels modules SFP sont compatibles ?

Le commutateur accepte les modules SFP standard 1000BASE-SX/LX de marque TP-Link ou compatibles. Assurez-vous que le module est inséré correctement avec le loquet vers le bas.

Comment mettre à jour le firmware ?

Dans l'interface web, allez dans System Tools > Firmware Upgrade. Téléchargez le dernier firmware depuis le site TP-Link. Sélectionnez le fichier et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si l'interface web ne s'affiche pas ?

Vérifiez que votre ordinateur est dans le même sous-réseau (192.168.0.x). Désactivez le pare-feu ou le proxy. Essayez un autre navigateur. Si le problème persiste, réinitialisez le commutateur.

Le commutateur est-il compatible avec le contrôleur Omada ?

Ce modèle n'est pas compatible avec le contrôleur Omada. Il s'agit d'un commutateur L2 géré individuellement via son interface web ou CLI.

Quelle est la durée de la garantie ?

La garantie TP-Link couvre ce commutateur pendant 3 ans à compter de la date d'achat, sous réserve des conditions générales disponibles sur le site TP-Link.

MODE D'EMPLOI JetStream L2 Managed TLSL3428 TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protections prsentes sur les adhésifs des pieds caoutchouc fournis

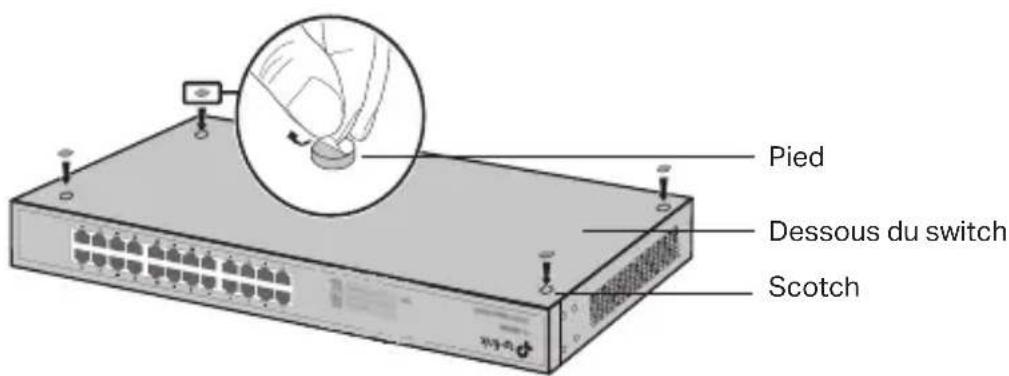

3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

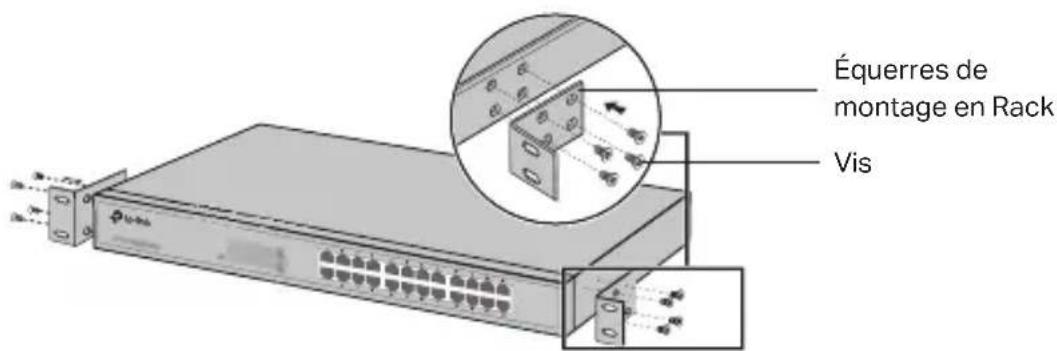

2. Fixer les équérres de montage de chaque côté du switch à l'aide des vis fournies.

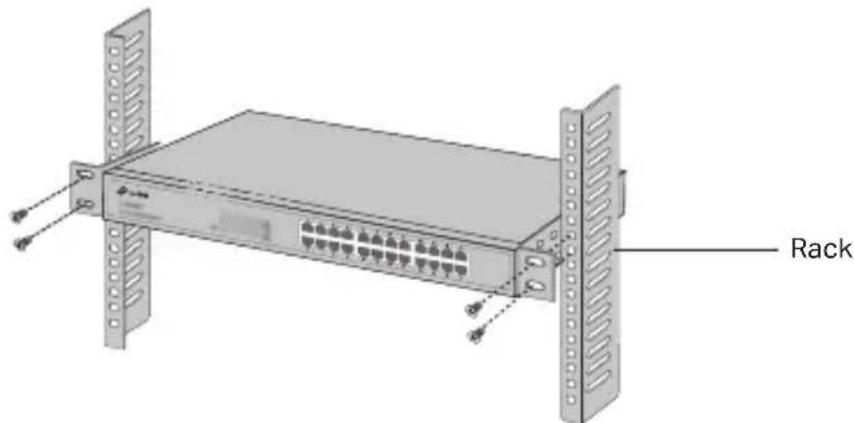

1. ÀpRES avoir fixé les équérres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

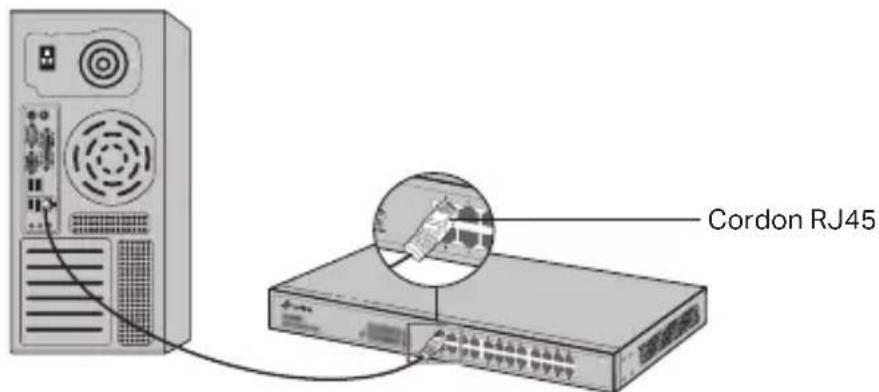

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Emplacement SFP

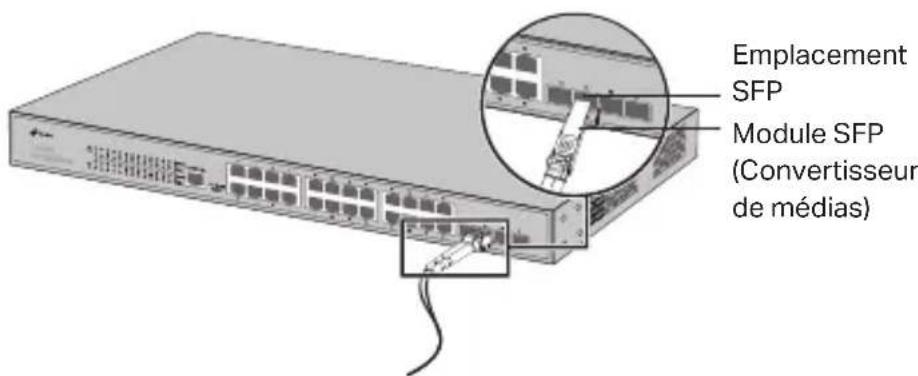

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

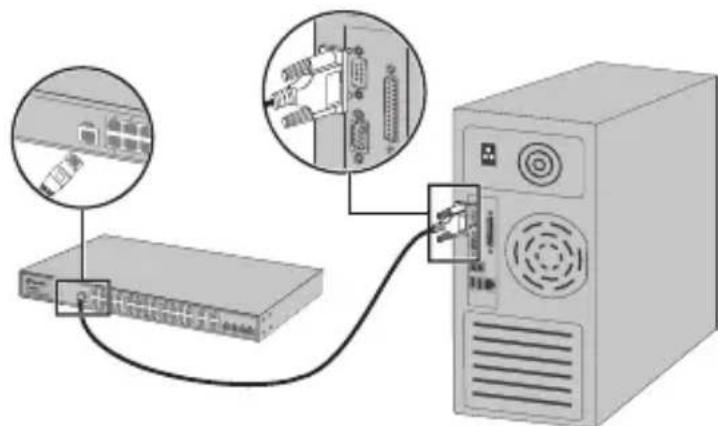

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouze ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

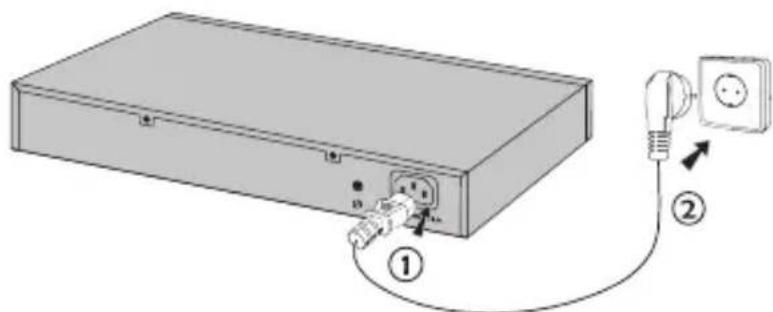

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

(Non disponible pour les switches non administrables)

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.

2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.

3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez

ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.

1. ÀpRES vous être authentifié avec succès, vous pouvez configurerer votre switch depuis son界面 d'administration.

- Configurer le switch à l'aide du contrôleur

(Uniquement pour les Smart switches, les Easy switches administrables et les switches administrables)

Vous pouvez utiliser le contrôleur pour gérer de manière centralisée l'ensemble du réseau de switches. Pour des informations détaillées sur la façon derialder, veuillez vous referrer aux specifications du produit et au guide de l'utilisateur du contrôleur.

- Configurer le switch via son interface en ligne de commande (CLI)

(Ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administrer. Pour des instructions détaillées reférez vous au Guide de l'inter face de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié

(Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos reseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Maintainir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• La prise de courant doit être installée à proximate de l'équipement et doit être facilement accessible.
• La fiche du cable d'alimentation est utilisé comme dispositif de déconnexion, la prise de courant doit être facilement accessible.
• Placez l'appareil avec sa partie inférieure vers le bas.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procedures, veuilles visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garantis les matériels marqués TP-Link, conditionnés dans un emballage original :

contré les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouée à l'adresse https://www.tp-link.com/en/support/ce/

Italiano
