JetStream L2 Managed TLSL3428 - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede gerenciável L2
Marca	TP-Link
Modelo	JetStream L2 Managed TLSL3428
Categoria	Switch
Portas Ethernet	24 portas RJ45 10/100/1000 Mbps
Portas SFP	4 slots SFP
Porta console	1 porta console RJ45
Gerenciamento	Interface web, CLI, controlador
Funções L2	VLAN, QoS, Spanning Tree, IGMP Snooping, Link Aggregation
Segurança	ACL, filtragem MAC, 802.1X
Dimensões (L x P x A)	440 x 220 x 44 mm
Peso	Aproximadamente 3 kg
Alimentação	100-240 V AC, 50/60 Hz
Consumo de energia	Máx. 20 W
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% UR
Instalação	Em mesa ou em rack 19 polegadas
Manutenção e limpeza	Desconecte o aparelho, limpe com um pano seco e que não solte fiapos
Garantia	3 anos (de acordo com as condições da TP-Link)
Certificações	CE, RoHS

Perguntas frequentes - JetStream L2 Managed TLSL3428 TP-LINK

Como acessar a interface web do switch?

Conecte seu computador a uma porta Ethernet do switch. Defina um endereço IP estático na mesma sub-rede (ex: 192.168.0.x, máscara 255.255.255.0). Abra um navegador e digite http://192.168.0.1. Faça login com o nome de usuário admin e a senha admin (em minúsculas).

Quais são as senhas padrão?

O nome de usuário e a senha padrão são ambos admin (em minúsculas).

Como redefinir o switch para as configurações de fábrica?

Mantenha pressionado o botão Reset (localizado na parte frontal ou traseira do dispositivo) por aproximadamente 6 segundos até que os LEDs pisquem. Solte. O switch reiniciará com as configurações padrão.

Como configurar uma VLAN no switch?

Acesse a interface web, vá para a seção VLAN. Crie uma VLAN com um ID e um nome. Atribua as portas desejadas à VLAN no modo Tagged (marcado) ou Untagged (não marcado). Aplique as alterações.

Como montar o switch em um rack?

Fixe os suportes de montagem fornecidos em cada lado do switch com os parafusos. Coloque o switch no rack e use parafusos adequados (não fornecidos) para fixá-lo firmemente.

Quais módulos SFP são compatíveis?

O switch aceita módulos SFP padrão 1000BASE-SX/LX da marca TP-Link ou compatíveis. Certifique-se de que o módulo seja inserido corretamente com a trava virada para baixo.

Como atualizar o firmware?

Na interface web, vá em System Tools > Firmware Upgrade. Baixe o firmware mais recente do site da TP-Link. Selecione o arquivo e clique em Upgrade. Não desligue a energia durante a atualização.

O que fazer se a interface web não aparecer?

Verifique se o seu computador está na mesma sub-rede (192.168.0.x). Desative o firewall ou o proxy. Tente outro navegador. Se o problema persistir, redefina o switch.

O switch é compatível com o controlador Omada?

Este modelo não é compatível com o controlador Omada. Trata-se de um switch L2 gerenciado individualmente através de sua interface web ou CLI.

Qual é a duração da garantia?

A garantia da TP-Link cobre este switch por 3 anos a partir da data de compra, sujeito aos termos e condições disponíveis no site da TP-Link.

MANUAL DE UTILIZADOR JetStream L2 Managed TLSL3428 TP-LINK

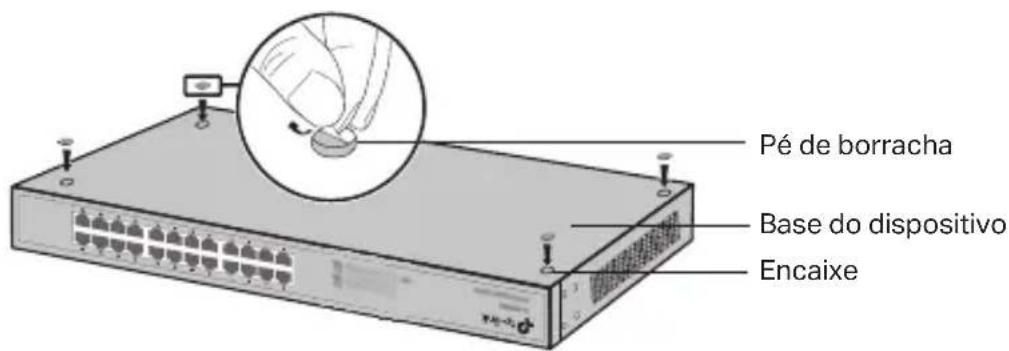

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente paraacular com o peso do dispositivo.
2. Retire as celliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas和地区 indicadas para oefeito na base do produits.

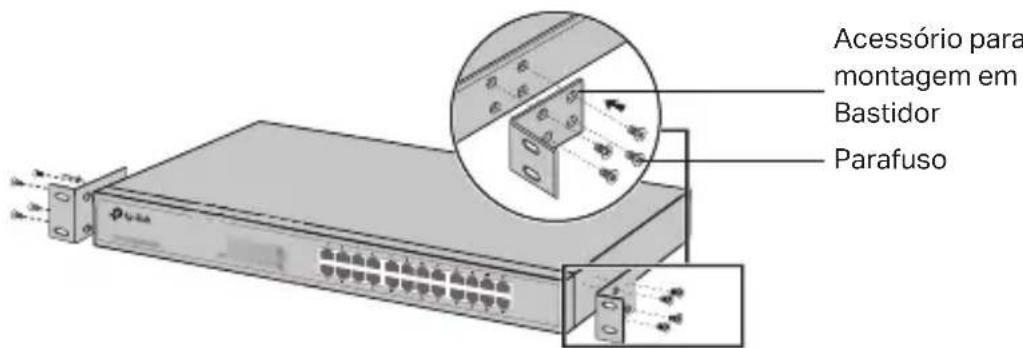

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe atraves dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

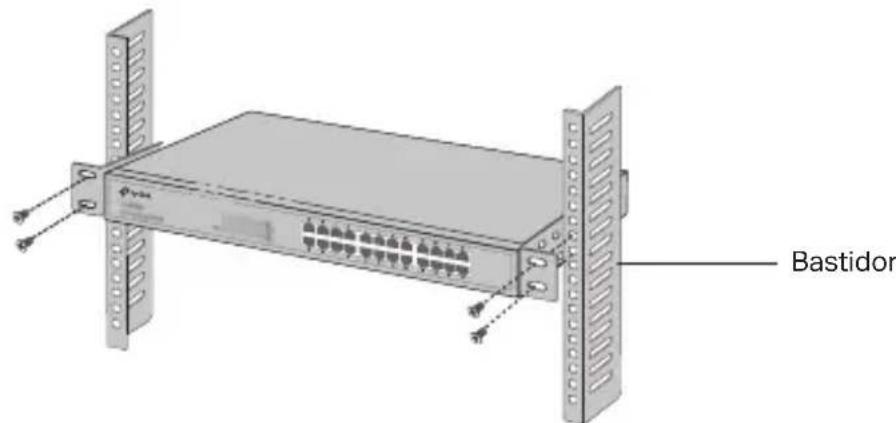

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.

Ligação

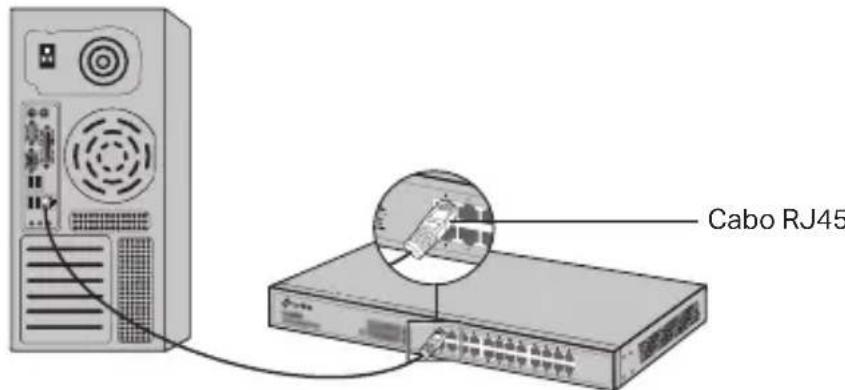

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

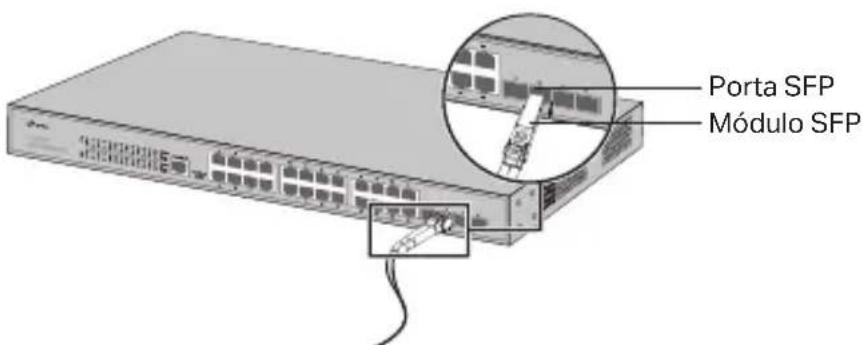

- Porta SFP

Nos Switches com portas SFP poderão ser instalados mículos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

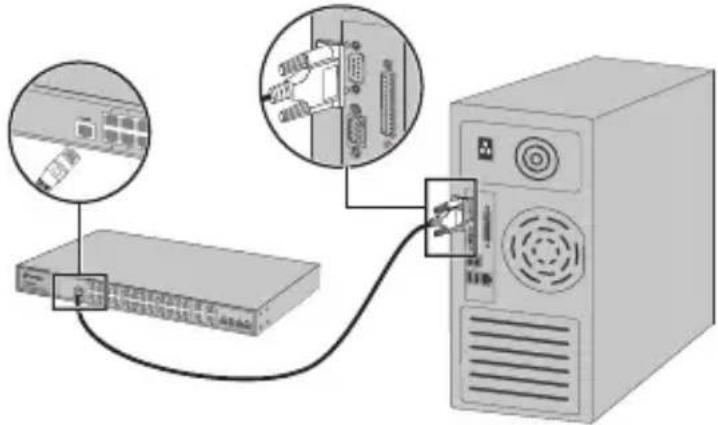

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

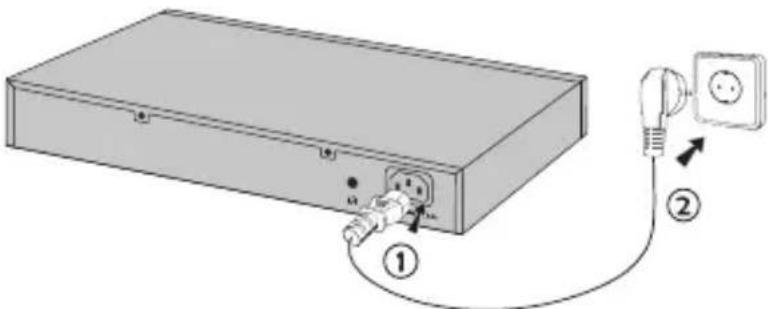

Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada eletrica.

Configuração

(Não disponível para Switchs sem Gestão)

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.

2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.

3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.

4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch using o Controlador

Pode utiliser o Controlador para gerir centralmente toda a rede de switches. Para obter informações pormenorizadas sobre a forma de o fazer, consulta as espécografies do produit e o Manual do Utilizador do Controlador.

- Configurar o Switch utilizing a Linha de Comandos

(Apenas para Switches Smart e Switches com gestão)

Poderá inicial a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração

(Apenas para Switches da LINHA Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurança

• Mantenha o dispositivo afastado da agua, fogo, humididade e ambientes quentes.

• Não tantoAbrir,repairar ou modificar o disposito. Se precisar de suporte,por favor contacte-nos.

• A tomada de corrente deve ser instalada perto do equipoamento e deve ser fácilmente accesível.
• A ficha do cabo de alimentação é realizada como tomada de desconhecão equipamento, a tomada deve ser de fácil accesso.
• Coloque o dispositivo com a superficie inferior voltada para baixo.

Por favor leia e siga as instruções de segurarça acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilizesçao incorreta do produits. Por favor utilize este produit corretemente.

Garantia Limitada de Produkte TP-Link

Apenas para Produtos da Marca TP-Link. Para obter informacoes sobre o periodo de garantia, politica e procedimentos, visite https://www.tp-link.com/pt/support

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normais e de accordo com as orientações fornecidas pela TP-Link, por um periodo definido pelo do service de apoio local a partir da data de comprarelo Utilizador final.

Suomi

Turvallisuustiedot

A TP-Link declara que este Rackmount Switch está em conformidade com os requisitos essenciais e outras dispositions das Diretivas 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrar em https://www.tp-link. com/en/support/ce/
