JetStream L2 Managed TLSL3428 - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallittava L2-kytkin
Merkki	TP-Link
Malli	JetStream L2 Managed TLSL3428
Kategoria	Kytkin
Ethernet-portit	24 RJ45-porttia 10/100/1000 Mbps
SFP-portit	4 SFP-paikkaa
Konsoliportti	1 RJ45-konsoliportti
Hallinta	Web-käyttöliittymä, CLI, ohjain
L2-toiminnot	VLAN, QoS, Spanning Tree, IGMP Snooping, Link Aggregation
Turvallisuus	ACL, MAC-suodatus, 802.1X
Mitat (L x S x K)	440 x 220 x 44 mm
Paino	Noin 3 kg
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus	Max 20 W
Käyttölämpötila	0 °C - 40 °C
Käyttöympäristön kosteus	10 % - 90 % RH
Asennus	Pöydällä tai 19 tuuman telineessä
Huolto ja puhdistus	Irrota laite, puhdista kuivalla ja nukkaamattomalla liinalla
Takuu	3 vuotta (TP-Linkin ehtojen mukaan)
Sertifikaatit	CE, RoHS

Usein kysytyt kysymykset - JetStream L2 Managed TLSL3428 TP-LINK

Miten pääsen kytkimen web-käyttöliittymään?

Yhdistä tietokoneesi kytkimen Ethernet-porttiin. Aseta staattinen IP-osoite samaan aliverkkoon (esim. 192.168.0.x, maski 255.255.255.0). Avaa selain ja kirjoita http://192.168.0.1. Kirjaudu käyttäjätunnuksella admin ja salasanalla admin (pienillä kirjaimilla).

Mitkä ovat oletussalasanat?

Oletuskäyttäjätunnus ja -salasana ovat molemmat admin (pienillä kirjaimilla).

Miten kytkin palautetaan tehdasasetuksiin?

Pidä Reset-painiketta (laitteen edessä tai takana) painettuna noin 6 sekuntia, kunnes merkkivalot vilkkuvat. Vapauta. Kytkin käynnistyy uudelleen oletusasetuksilla.

Miten VLAN konfiguroidaan kytkimessä?

Siirry web-käyttöliittymään ja avaa VLAN-osio. Luo VLAN tunnuksella ja nimellä. Määritä halutut portit VLAN-tilaan Tagged (merkitty) tai Untagged (merkitsemätön). Tallenna muutokset.

Miten kytkin asennetaan telineeseen?

Kiinnitä mukana tulevat asennuslevyt kytkimen molemmille puolille ruuveilla. Aseta kytkin telineeseen ja kiinnitä se tukevasti sopivilla pulteilla (eivät sisälly toimitukseen).

Mitkä SFP-moduulit ovat yhteensopivia?

Kytkin hyväksyy vakio 1000BASE-SX/LX SFP-moduulit TP-Linkiltä tai yhteensopivilta merkeiltä. Varmista, että moduuli on asetettu oikein lukituskieleke alaspäin.

Miten laiteohjelmisto päivitetään?

Web-käyttöliittymässä siirry kohtaan System Tools > Firmware Upgrade. Lataa uusin laiteohjelmisto TP-Linkin verkkosivuilta. Valitse tiedosto ja klikkaa Upgrade. Älä katkaise virtaa päivityksen aikana.

Mitä tehdä, jos web-käyttöliittymä ei näy?

Varmista, että tietokoneesi on samassa aliverkossa (192.168.0.x). Poista palomuuri tai välityspalvelin käytöstä. Kokeile toista selainta. Jos ongelma jatkuu, palauta kytkin tehdasasetuksiin.

Onko kytkin yhteensopiva Omada-ohjaimen kanssa?

Tämä malli ei ole yhteensopiva Omada-ohjaimen kanssa. Se on erillinen L2-kytkin, jota hallitaan web-käyttöliittymän tai CLI:n kautta.

Mikä on takuun kesto?

TP-Linkin takuu kattaa tämän kytkimen 3 vuotta ostopäivästä, noudattaen TP-Linkin verkkosivuilta löytyviä yleisiä ehtoja.

KÄYTTÖOHJE JetStream L2 Managed TLSL3428 TP-LINK

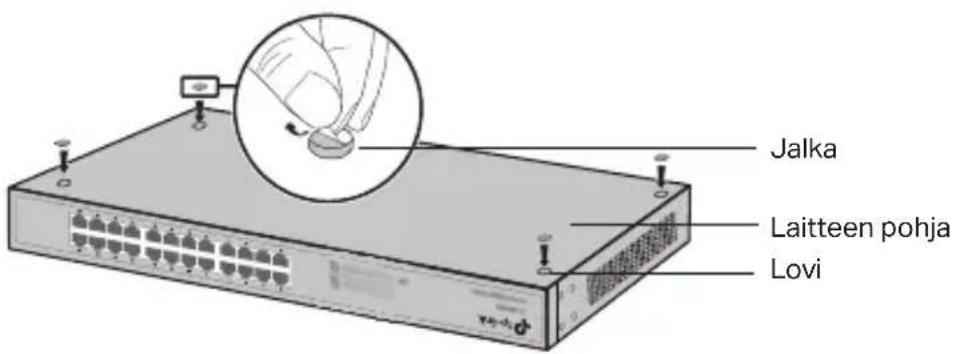

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukevakestämään laitteen ja kaikkien liittimien painon.
2. Irrrota kumijalkoihin liimatut taustapaperit.
3. Kännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.

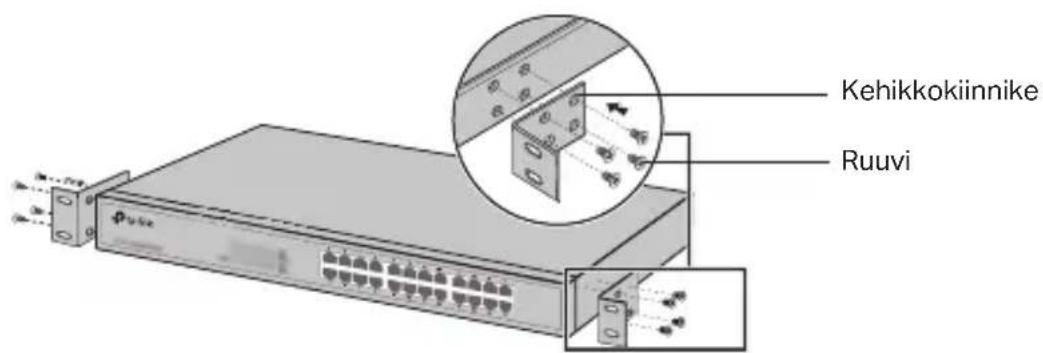

2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

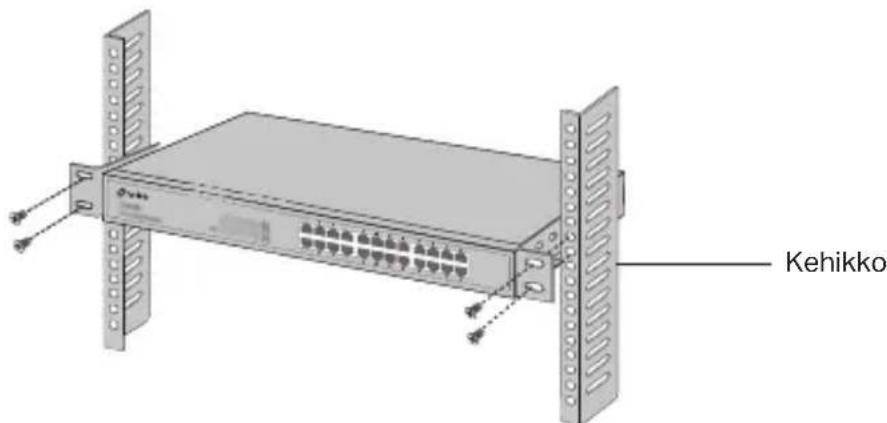

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

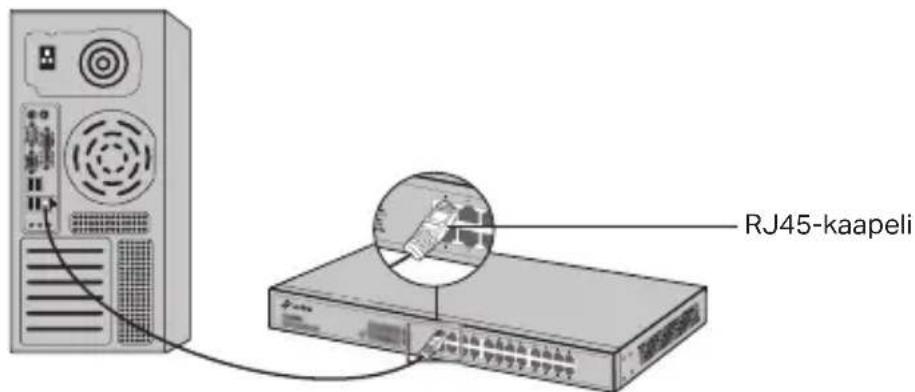

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelillaseuraavan kuvan mukaisesti.

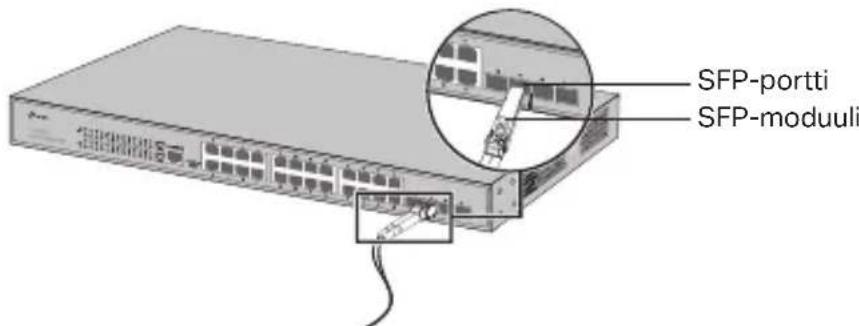

SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulän. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttaa.

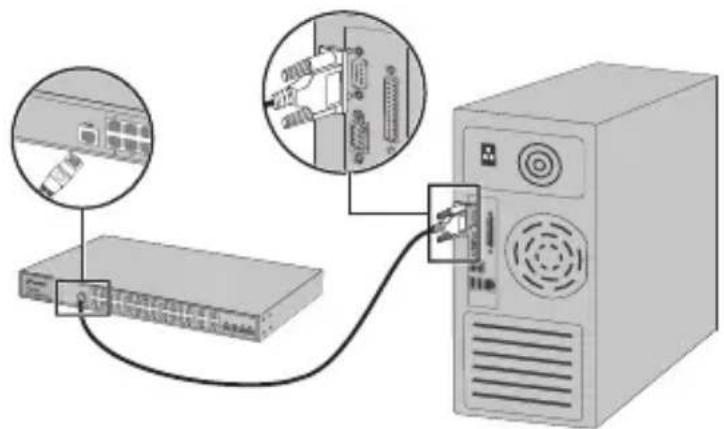

Konsoliportti

Jos kytkimessä on konsolipiortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLl:n hallinnoidaksesi kytkintä.

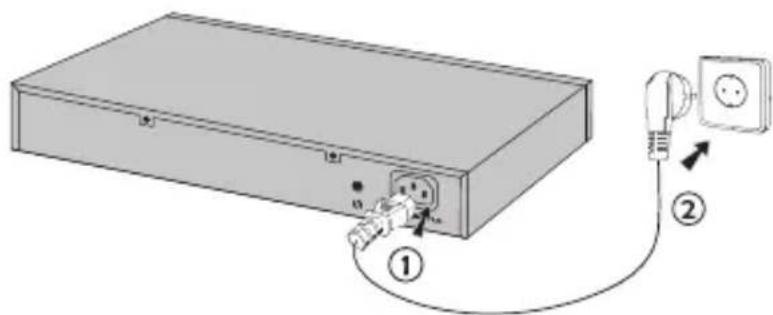

Virta pällä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

(Ei saatavilla hallinta-asetuksettomille kytkimille)

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.

3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.

4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Määritätä kytkin ohjaimella

(Vain älykytkimille, helposti märitetyille kytkimille ja märitetyille kytkimille)

Voit käyttaa ohjainta hallitsemaan kytkinten koko verkkoa keskitetysti. Löydät lisātietao tämän tekemisestä tuotteentiedoista ja ohjaimen käyttooppaasta.

- Konfiguroi kytkin CLL:IIä

(Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästä on tāsmällisemmät ohjeet CLI:n käyttooppaassa.

- Konfiguroi kytkin apuohjelmalla

(Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttooppaassa.

Installatie

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristösta.
• Alä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin vhteyttä.
• Pistorasia on oltava asennettuna laitteen lahelle ja sen on oltava helposti kaytettavissa.
• Virtajohdon pistoketta käytetään irtikytkentälaitteena, pistorasian on oltava helposti käytettävissä.
• Aseta laite siten, etta sen alaosa on alaspain.

Lue yllä olevat turvallisuustiedot ja noudata niitä kayttäessäi laitetta. Emme voi taata, etta laitteen virheellinen kayttö ei aiheuta onnettomuksia tai vaurioita. Kaytä tatä tuotetta varoen ja omalla vastuullasi.

TP-Link rajoitetti tuotetakuu

Vain TP-Link merkkisä tuotteita. Lisatietao takuujasta, -kaytannostä ja -toimenpiteista lóydat osoitteesta https://www.tp-link.com/en/support

TAMAKUUMYONTAA KAYTTAJALLE TIETTYJA LAILLISIA OIKEUKSIA,JA HANELLAVOJLLAMUITA OIKEUKSIA,JOTKA VAHTELEVATMAAKOHTAISESTI.

SIINA MAARIN KUIN LAKI SEN SALLII, TÁMÁ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, etta TP-Link-merkkinen laitteistotuote, joka saapui alkuperäissä

pakkauksessa ei sisallä materiaali- eikä valmistusvirheitä normaliissa TP-Link:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien jona loppukäytäjä sen alun perin hankki.

Nederlandse

TP-Link ilmoittaa taten, etta tämlaite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/support/ce/
