| Produkttyp | Hanterbar L2-nätverksswitch |
| Varumärke | TP-Link |
| Modell | JetStream L2 Managed TLSL3428 |
| Kategori | Switch |
| Ethernet-portar | 24 RJ45-portar 10/100/1000 Mbps |
| SFP-platser | 4 SFP-platser |
| Konsolport | 1 RJ45-konsolport |
| Hantering | Webbgränssnitt, CLI, styrenhet |
| L2-funktioner | VLAN, QoS, Spanning Tree, IGMP Snooping, Link Aggregation |
| Säkerhet | ACL, MAC-filtrering, 802.1X |
| Mått (L x B x H) | 440 x 220 x 44 mm |
| Vikt | Cirka 3 kg |
| Strömförsörjning | 100-240 V AC, 50/60 Hz |
| Strömförbrukning | Max 20 W |
| Driftstemperatur | 0 °C till 40 °C |
| Driftsfuktighet | 10 % till 90 % RH |
| Installation | På skrivbord eller i 19-tums rack |
| Underhåll och rengöring | Koppla bort enheten, rengör med en torr, luddfri trasa |
| Garanti | 3 år (enligt TP-Links villkor) |
| Certifieringar | CE, RoHS |
Vanliga frågor - JetStream L2 Managed TLSL3428 TP-LINK
Användarfrågor om JetStream L2 Managed TLSL3428 TP-LINK
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Strömbrytare i PDF-format gratis! Hitta din manual JetStream L2 Managed TLSL3428 - TP-LINK och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. JetStream L2 Managed TLSL3428 av märket TP-LINK.
BRUKSANVISNING JetStream L2 Managed TLSL3428 TP-LINK
- Skrivbordsmontering
Följ nedanstæende steg für att montera encheten på skrivbordet:
- Placera encheten på att plant underlag som ar tillräckligt starkt for att klara enchetens hela vikt inklusive alla tillbehör.
- Ta bort de självhäftande papperen fran gummifötterna.

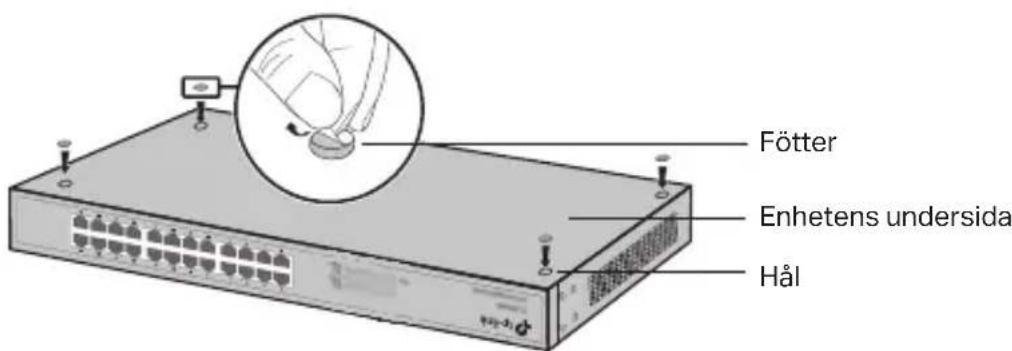

- Vänd på encheten och fäst de medfoljande gummifötterna i de försänkta områdena på undersidan vid varje hörn av encheten.
- Montering på hylla
Följ nedanstæende anvisningar für att montera encheten på en hylla:
- Kontrollera att hyllan ar jordad och stabil.

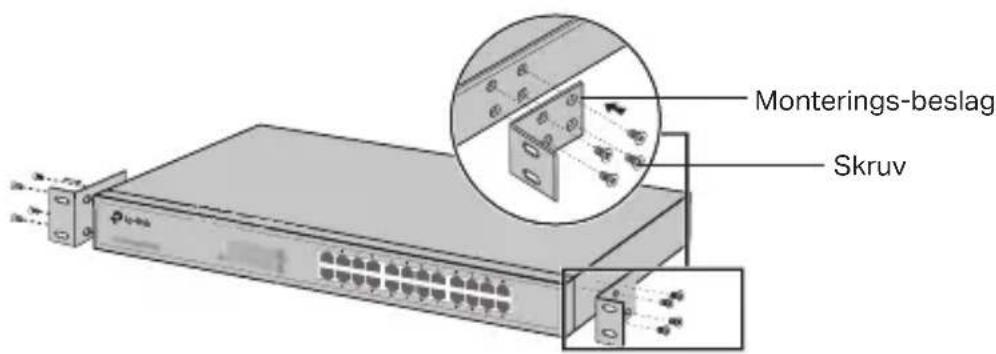

- Fäst de medfoljande monteringsfästena på vardera sidan av encheten med de medfoljande skruvarna.

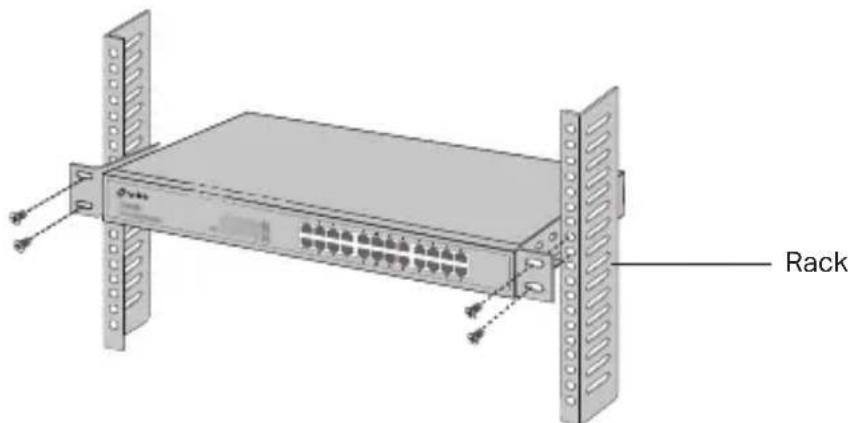

- När monteringsfästena har fästs på encheten, fäst dem på hyllan med lämpiga skruvar (medfoljer ej).
Anslutning
- Ethernet-port

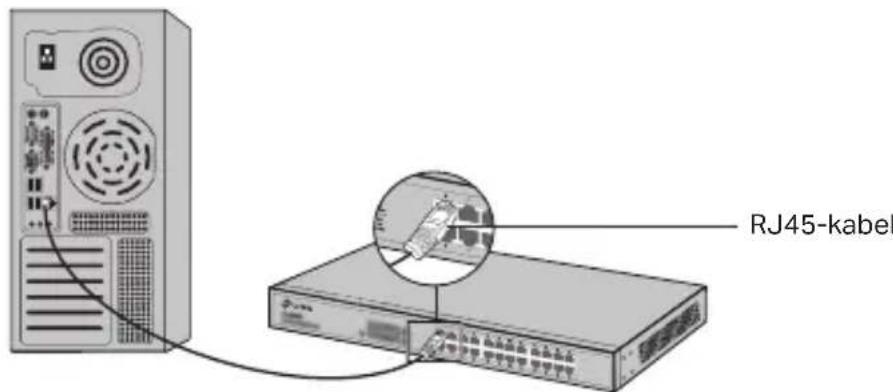

Anslut en Ethernet-port till datorn med en RJ45-kabel entwickel fällande bild.
SFP-port

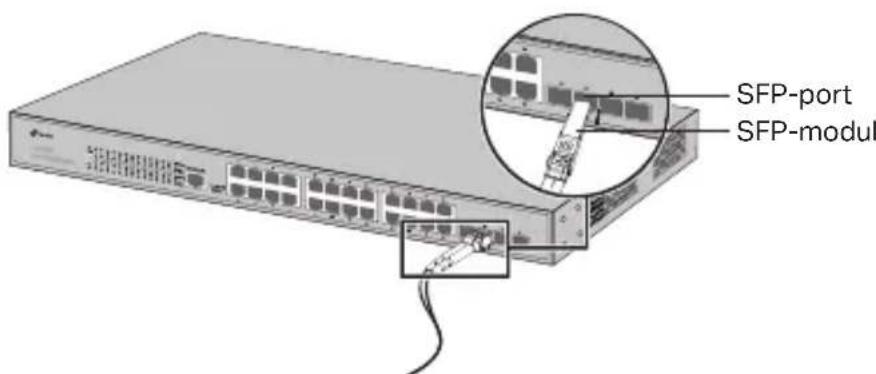

För brytare med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP-transceiver finns installerad i en kortplats och har en giltig länk på porten, inaktiveras den tillhörande RJ45-porten och kan inte användas.
Konsolport

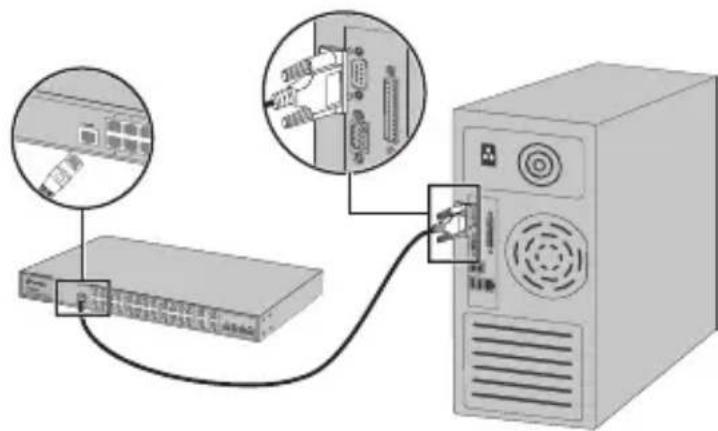

För brytare med konsolport kan du ansluta konsolporten till din dator med konsolkabeln. Sedan kan du lasa in CLI für att hantera brytaren.
·Slå på strömmen

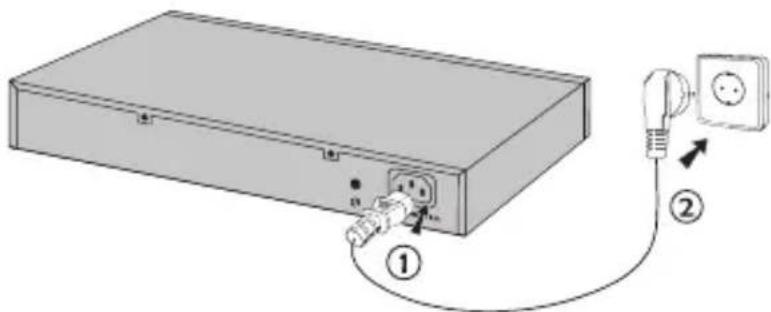

Anslut honkontakten på den medfoljande natsladden till enchetens eluttag och hankontakten till ett eluttag.
Konfiguration
(Fungerar inte på brytare som inte kan hanteras)
- Konfigure brytaren med hjälp av GUI
-
Ange IP-adressen für din PC i somma subnät som brytaren. IP-adressen ar 192.168.0.x ("x" ar ett tal mellan 2 och 254); Subnätmasken ar 255.255.255.0.
-
Öppna en webbläsare och skriv in standardadressen http://192.168.0.1 i webbläsarens adressfält och tryck sedan på Enter.
-
Skriv admin som standardanvändarnamn och losenord, båda med små bokstäver. Klicka sedan på Logga in eller tryck på Enter.
-
När du har loggat in kan du konfigurera brytaren på hanteringssidan.
- Konfigurera brytaren med hjälp av kontrollenheten
(Endast für Smart Switches, Easy Managed Switches och Managed Switches)
Du kan använda kontrollenheten für att hantera hela natverket av brytare centralt. Mer ingående information om hur du gör detta hittar du i produitspecifikationerna och iBruksanvisningen for kontrollenheten.
- Konfigurera brytaren med hjälp av CLI
(Endast für Smart Switches och Managed Switches)
Du kan logga in på brytaren och gå till CLI För att hantera brytaren. För närmare anvisningar om hur du gör detta, se CLI-guiden.
- Konfigurera brytaren med hjälp av verktyget
Du kan använda Easy Smart konfigurationsverktyg für att hantera hela natverket av Easy Smart Switchar centralt. För:närmare anvisningar om hur du gör detta, seBruksanvisningen for verktyget.
Montering
- Skrivebordsmontering
- Häll encheten borta frän vatten, eld, fukt ell er varma miljöer.
- Försök inte att montera isär, reparera eller modificera,enheten. Kontakta oss om du behöver hjälp.
- Uttaget skara vara monterad nara utrustningen och vara latt att komma Åt.
- Stickproppen pänatkabeln används für frankoppling, se till att uttaget ar lätt atkomligt.
- Placera encheten med undersidan nedat.
Läs och folj ovanstående sakerhetsinformation nar du använder encheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning avprodukten. Använd den härprodukten med omsorg och på eget ansvar.
TP-Link begränsadprodukgaranti
Enbart für Produkter av market TP-Link. För information om garantität, policy och forfaranden, gå till https://www.tp-link.com/en/support
DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÁN LAND TILL LAND (ELLER STAT ELLER PROVINS).
I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÅR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.
TP-Link garantar maskinvara av market TP-Link i sin originalforpackning mot defekter i material aller sammansattning vid normal anvandning enligt TP-Links riktlinjer och under en period beroende på lokal unterhällsservice baserat fr'an ursprungliga inköpsdatumet for slutanvändaren.
Norsk
TP-Link deklarerar attennaenhet ar i overensstammelse med de grundlaggande kraven och andra relevanta bestammelser idirektiv 2014/30/EU, 2014/35/EU, 2011/65/EU och (EU)2015/863.
Den ursprungliga EU-forsakran om overensstammelse kan hittas på https://www.tp-link. com/en/support/ce/
