GEBRUIKSAANWIJZING H107 Plus BH FITNESS

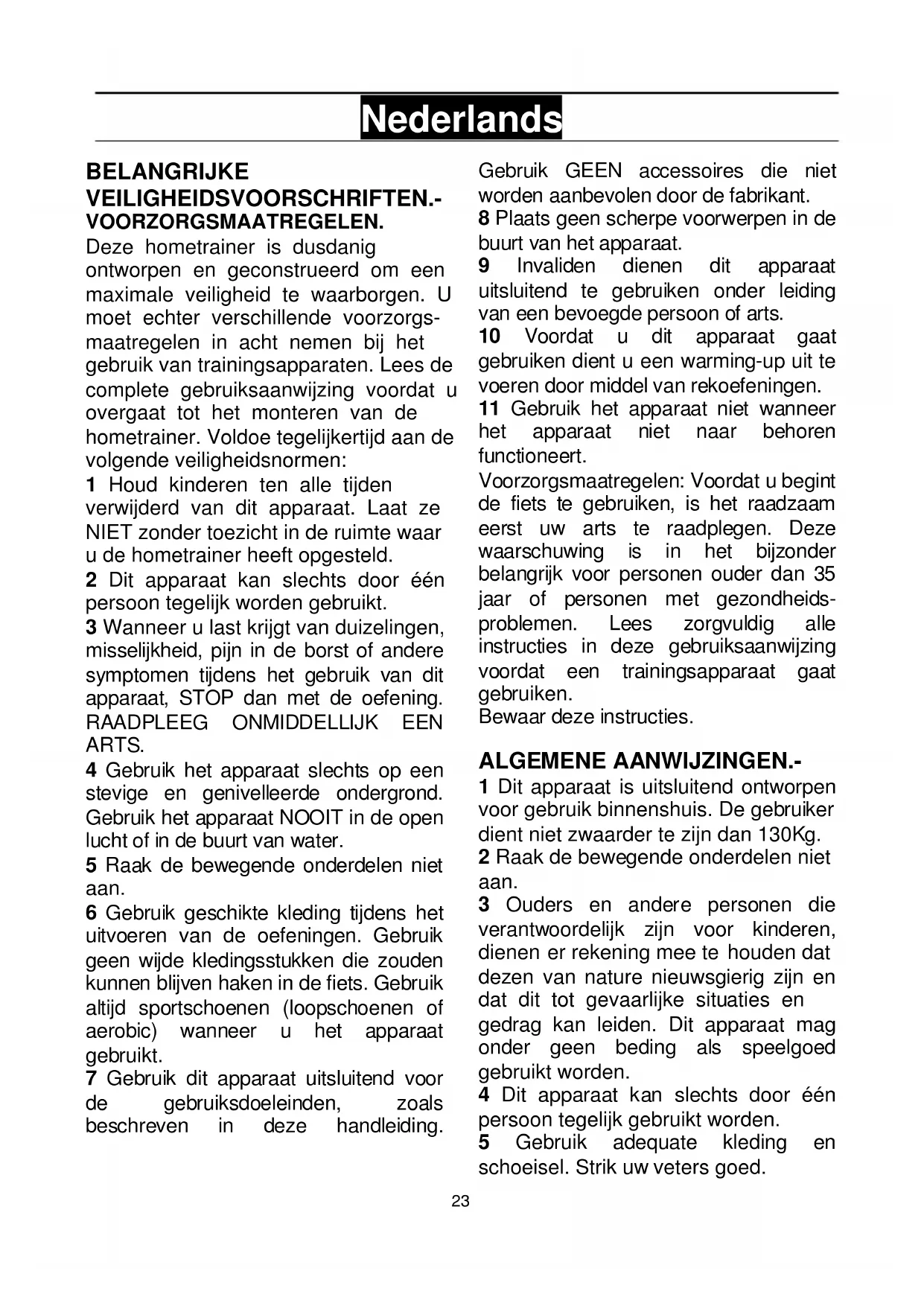

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale veiligheid te waarborgen. U moet echter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door één persoon tegelijk worden gebruikt.
3 Wanneer u last krijgt van duizelingen, misselijkheid, pijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen niet aan.
6 Gebruik geschikte kleding tijdens het uitvoeren van de oefeningen. Gebruik geen wijde kledingsstukken die zouden kunnen blijven haken in de fiets. Gebruik altijd sportschoenen (loopschoenen of aerobic) wanneer u het apparaat gebruikt.
7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreven in deze handleiding.

Gebruik GEEN accessoires die niet worden aanbevolen door de fabrikant.

8 Plaats geen scherpe voorwerpen in de buurt van het apparaat.

9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.

10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefeningen.

11 Gebruik het apparaat niet wanneer het apparaat niet naar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35 jaar of personen met gezondheidsproblemen. Lees zorgvuldig alle instructies in deze gebruiksaanwijzing voordat een trainingsapparaat gaat gebruiken.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

1 Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. De gebruiker dient niet zwaarder te zijn dan 130Kg.
2 Raak de bewegende onderdelen niet aan.
3 Ouders en andere personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieuwsgierig zijn en dat dit tot gevaarlijke situaties en gedrag kan leiden. Dit apparaat mag onder geen beding als speelgoed gebruikt worden.
4 Dit apparaat kan slechts door één persoon tegelijk gebruikt worden.
5 Gebruik adequate kleding en schoeisel. Strik uw veters goed.

6 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geïnformeerd zijn over de benodigde voorzorgsmaatregelen.

Haal het apparaat uit de verpakking en controleer of alle onderdelen aanwezig zijn Fig.1.

(1) Centrale frame.
(2) Voetstuk voor.
(3) Voetstuk achter.
(4) Schroef met afgeronde kop M-10.
(5) Gebogen ring 10.5×25 .
(6) Dopmoer M-10.
(8) Framebuis.
(13) Platte ring Φ8.5xΦ22.
(14) Inbusbout M-8x20.
(15) Stuur.
(16) Bevestigingsbeugel van het stuur.
(17) Schroef.
(18) Beschermkapje.
(19) Aandrukhendel stuur.
(20) Platte ring M-8.
(21) Instelknop zadel.
(22) Zadelpen.
(23) Zadel.
(24) Monitor.
(28) Pedaal links.
(29) Pedaal rechts.

2. DE DRIEHOEKSTANGEN MONTEREN.-

Neem het voetstuk achter (3) en plaats dit aan de achterkant van het apparaat, zoals wordt getoond in Fig.2, plaats de schroeven (4), plaats de gebogen ringen (5) en de dopmoeren (6) en draai stevig aan.

Neem het voetstuk voor met wieltjes (2), waarbij u er rekening mee dient te houden de twee rode stippen (A) te plaatsen zoals wordt getoond in Fig.2, plaats de schroeven (4), plaats de gebogen ringen (5) en de dopmoeren (6) en draai stevig aan.

Plaats het stuur (15), op de framebuis (8) Fig.3, haal de handgrip-kabel (26) door de opening zoals wordt getoond in de Fig.3A en Fig.3B, en zorg dat deze boven uit de buis steekt. Plaats de bevestigingsbeugel van het stuur (16), plaats de schroef (17) zonder deze geheel vast te draaien, plaats de ring (20) en de aandrukhendel van het stuur (19), zet het stuur goed en druk voorzichtig aan, plaats het beschermkapje (18).

Neem de monitor (24), draai de vier schroeven (25), die zich aan de onderzijde Fig.4 bevinden, los en verbind de terminal (10), van de verbindingskabels (24) die uit de monitor steken met de kabel (26) die uit de framebuis (8) steekt. Vervolgens bevestigt u de terminal (30), die uit de framebuis steekt aan de terminal (31), plaatst de monitor op de framebuis, er voor zorgend dat de kabels niet bekneld raken, en draait de vier-eerder losgedraaide-schroeven (25) weer vast.

Houd de framebuis (8) vast en verbind de terminals van de doorzendkabels (9) en (30) Fig.5.

Plaats de framebuis (8) in de richting van de pijl op de buis die uit het centrale frame komt (1), waarbij u ervoor dient te zorgen dat de kabels niet klem komen te zitten. Vervolgens neemt u de 3 schroeven (14) en de gebogen ringen (13), zet de framebuis recht en draait de schroeven stevig aan.

Plaats het zadel (23) op de zadelpen (22) zoals wordt getoond in Fig.6, waarbij u er rekening mee moet houden dat de gaatjes in de zadelpen naar de voorkant van het zadel gericht dienen te worden, plaats het zadel en draai de schroeven (11) stevig vast. Vervolgens steekt u de zadelpen in het gat van het centrale frame (1), plaatst de instelknop van de zadelpen (21), plaats de zadelpen op een comfortabele stand door middel van de instelknop (21) en draait deze met de wijzers van de klok mee, vast.

Draai instelknop (21) van de zadelpen een beetje los door deze tegen de wijzers van de klok in te draaien en trekt deze uit Fig.6 en wanneer het zadel zich op de gewenste hoogte bevindt voor de oefening, laat u de hoogteregelaar los en deze valt in de gaatjes van de zadelpen. Draai vervolgens de instelknop met de wijzers van de klok mee, vast.

Volg de montage-instructies voor de pedalen nauwgezet. Wanneer dezen niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet Het rechterpedaal (29), aangegeven door de letter (R) wordt aan de rechter crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.7. Het linkerpedaal (28), aangegeven door de letter (L) wordt aan de linker crank, aangegeven door de letter (L), tegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.7.

Wanneer u de pedalen heeft gemonteerd, steekt u het uiteinde van het voetriempje (A) door de opening in het pedaal (B) en past deze aan uw schoeisel aan (C), Fig.7A.

NIVELLERING.-

Controleer, wanneer u de eenheid op zijn definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kunt u regelen door de nivelleringspootjes (46) meer of minder uit te schroeven, zoals wordt getoond in Fig.8.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (48) wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats te plaatsen door de voorkant iets te laten overhellen en te duwen, zoals wordt getoond in Fig.9. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

BH HOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIES ZONDER VOORAFGAAND BERICHT TE VERANDEREN.

Wanneer u vragen heeft, stel u in contact met ons door het klanten-service nummer te bellen:

[phone]

Bestellen van vervangingsonderdelen:

Geef het model van het toestel op Nummer van het onderdeel Hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:

H107

74

1

CE

Español	Por medio de la presente Exercycle S.L. declara que este producto cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 2004/108/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with the essential requirements and other relevant provisions of Directive 2004/108/EC.
Français	Par la présente Exercycle S.L déclare que cette appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2004/108/CE.
Deutsch	Hiermit erklärt Exercycle S.L, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2004/108/EG befindet.
Português	Exercycle S.L. declara que este producto está conforme com os requisitos essenciais e outras disposições da Directiva 2004/108/CE.
Italiano	Con la presente Exercycle S.L. dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2004/108/CE.
Nederlands	Hierbij verklaart Exercycle S.L. dat het produkt in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 2004/108/EG.
