MANUAL DE USUARIO H107 Plus BH FITNESS

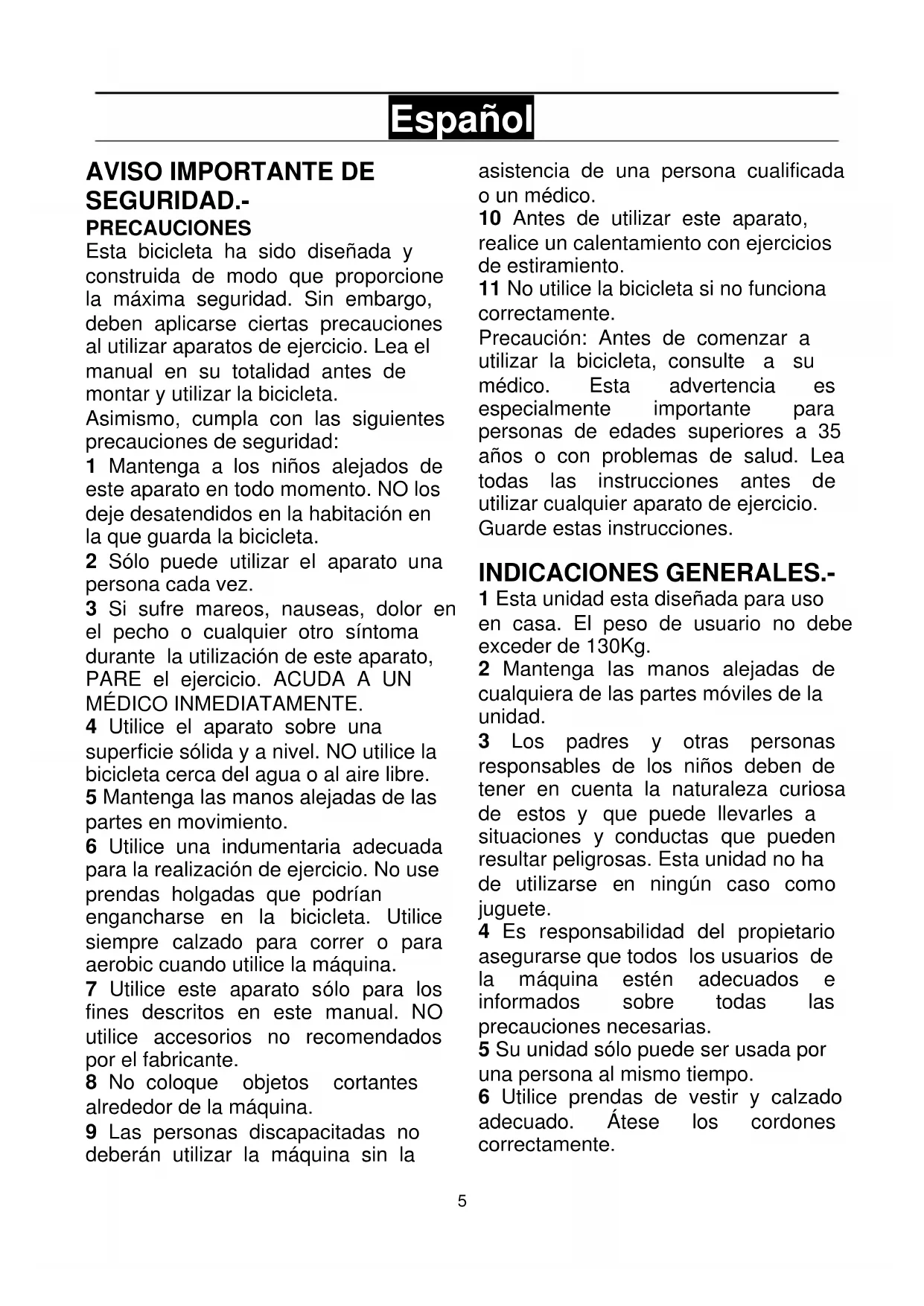

AVISO IMPORTANTE DE SEGURIDAD.- PRECAUCIONES

Esta bicicleta ha sido diseñada y construida de modo que proporcione la máxima seguridad. Sin embargo, deben aplicarse ciertas precauciones al utilizar aparatos de ejercicio. Lea el manual en su totalidad antes de montar y utilizar la bicicleta.

Asimismo, cumpla con las siguientes precauciones de seguridad:

1 Mantenga a los niños alejados de este aparato en todo momento. NO los deje desatendidos en la habitación en la que guarda la bicicleta.
2 Sólo puede utilizar el aparato una persona cada vez.
3 Si sufre mareos, nauseas, dolor en el pecho o cualquier otro síntoma durante la utilización de este aparato, PARE el ejercicio. ACUDA A UN MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superficie sólida y a nivel. NO utilice la bicicleta cerca del agua o al aire libre.
5 Mantenga las manos alejadas de las partes en movimiento.
6 Utilice una indumentaria adecuada para la realización de ejercicio. No use prendas holgadas que podrían engancharse en la bicicleta. Utilice siempre calzado para correr o para aerobic cuando utilice la máquina.
7 Utilice este aparato sólo para los fines descritos en este manual. NO utilice accesorios no recomendados por el fabricante.
8 No coloque objetos cortantes alrededor de la máquina.
9 Las personas discapacitadas no deberán utilizar la máquina sin la

asistencia de una persona cualificada o un médico.

10 Antes de utilizar este aparato, realice un calentamiento con ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona correctamente.

Precaución: Antes de comenzar a utilizar la bicicleta, consulte a su médico. Esta advertencia es especialmente importante para personas de edades superiores a 35 años o con problemas de salud. Lea todas las instrucciones antes de utilizar cualquier aparato de ejercicio. Guarde estas instrucciones.

INDICACIONES GENERALES.-

1 Esta unidad esta diseñada para uso en casa. El peso de usuario no debe exceder de 130Kg.
2 Mantenga las manos alejadas de cualquiera de las partes móviles de la unidad.
3 Los padres y otras personas responsables de los niños deben de tener en cuenta la naturaleza curiosa de estos y que puede llevarles a situaciones y conductas que pueden resultar peligrosas. Esta unidad no ha de utilizarse en ningún caso como juguete.
4 Es responsabilidad del propietario asegurarse que todos los usuarios de la máquina estén adecuados e informados sobre todas las precauciones necesarias.
5 Su unidad sólo puede ser usada por una persona al mismo tiempo.
6 Utilice prendas de vestir y calzado adecuado. Átese los cordones correctamente.

1.- INSTRUCCIONES DE MONTAJE.-

Saque la unidad de la caja y compruebe que tiene todas las piezas Fig.1.

(1) Cuerpo principal.
(2) Caballete trasero;
(5) Arandela curvada Φ10.5xΦ25.
(6) Tuerca ciega M-10.
(8) Tubo manillar.
(13) Arandela plana Φ8.5xΦ22.
(14) Tornillo M-8x20.
(15) Manillar.
(16) Brida de fijación manillar.
(17) Tornillo M-8.
(18) Carcasa protección brida.
(19) Palanca apriete manillar.
(20) Arandela plana M-8.
(21) Pomo apriete tija
(22) Tija de sillín.
(23) Sillín.
(24) Monitor.
(28) Pedal izquierdo (L).
(29) Pedal derecho (R).

2. COLOCACIÓN DE LOS TUBOS CABALLETE.-

Coja el tubo caballete trasero (3) y posiciónelo en el caballete trasero de la maquina, como muestra la Fig.2, e introduzcalo, coloque las arandelas curvadas (5), y las tuercas ciegas (6), apriete fuertemente.

Coja el tubo caballete delantero con rueda (2) y teniendo en cuenta de posicionar los dos puntos rojos (A), como muestra la Fig.2, introduzcalo coloque las arandelas curvadas (5), y las tuercas ciegas (6) y apriete fuertemente.

3.- COLOCACIÓN DEL MANILLAR.-

Posicione el manillar (15) en el tubo de manillar (8), Fig.3, introduzca el cable del hand-grip (26) por la ranura como muestra en la Fig.3A y Fig.3B, sáquelo por la parte superior del tubo manillar. Coloque la brida de fijación manillar (16), coloque el tornillo (17) sin apretar del todo, meta la arandela (20) y la palanca de apriete manillar (19), posicione el manillar y apriete suavemente, coloque la tapa protección de brida (18).

4.- COLOCACIÓN DEL MONITOR.-

Coja el monitor (24), suelte los cuatro tornillos (25) de la parte inferior Fig.4, conexione el terminal (10), del cable que sale del monitor (24) con el terminal del cable (26) que sale del tubo manillar (8), seguido introduzca el terminal (30) que sale del tubo de manillar e introdúzcalo en el terminal (31), posicione el monitor en el tubo de manillar teniendo cuidado de no pillar los cables y atornille los cuatro tornillos (25) soltados anteriormente.

5.- MONTAJE DEL TUBO MANILLAR.-

Sujete el tubo de manillar (8) y conecte los terminales de los cables del reenvío (9) y (30) Fig.5.

Introduzca el tubo manillar (8) en dirección a la flecha por el tubo saliente del cuerpo principal (1), teniendo cuidado de no pillar los cables.

Seguido coloque los 3 tornillos (14) las arandelas curvadas (13), aline el tubo de manillar y apriete fuertemente los tornillos.

6.- MONTAJE DEL SILLÍN.-

Coloque el sillín (23) en la tija (22) como muestra la Fig.6 teniendo en cuenta de que los agujeros de la tija le queden hacia la parte delantera del sillín, coloque el sillín en posición y apriete las tuercas (11) fuertemente. Seguido introduzca el tubo de tija por el agujero del cuerpo principal (1) coloque el pomo de apriete de tija (21), fije la tija del sillín en su posición cómoda con el pomo de apriete (21) y apriete en sentido de las agujas del reloj.

7.- REGULACION DE LA ALTURA SILLÍN.-

Aflojando un poco el pomo de apriete (21) de tija en sentido contrario a las agujas del reloj y tirando del mismo hacia atrás Fig. 6, cuando lo tenga a la altura adecuada para realizar el ejercicio, suelte el pomo y se introducirá en los agujeros de la tija. Apriete fuertemente el pomo (21) en el sentido de las agujas del reloj.

8.- MONTAJE DE LOS PEDALES.-

Siga atentamente las instrucciones de montaje de los pedales, una colocación incorrecta podría dañar la rosca del pedal o de la biela.

Las posiciones derecha e izquierda, habrán de tomarse montado el usuario en el sillín, en posición de hacer ejercicio.

El pedal derecho (29), marcado con la letra (R), se enroscara en sentido de giro agujas del reloj, en la biela derecha, marcada con la letra (R). Apriete fuertemente, Fig.7.

El pedal izquierdo (28), marcado con la letra (L), se enroscará en el sentido contrario a las agujas del reloj, en la biela izquierda, marcada con la letra (L). Apriete fuertemente, Fig.7. Una vez colocados los pedales, introduzca el extremo del calapies (A) por la ranura del pedal (B) y adaptándolo a su calzado sujételo en el saliente del pedal (C), Fig.7A.

NIVELACION.-

Una vez colocada la unidad en su lugar definitivo, para la realización del ejercicio, compruebe que el asentamiento en el suelo y su nivelación sean correctos.

Esto se conseguirá roscando más o menos los pies regulables (46) como muestra la Fig.8.

La unidad está equipada con ruedas (48) lo que hace más sencillo su movimiento. Las ruedas que se encuentran en la parte delantera de su unidad, le facilitarán la maniobra de colocar su unidad en el emplazamiento escogido, levantando, ligeramente por la parte delantera y empujando, como muestra la Fig.9. Guarde su máquina en un lugar seco con las menores variaciones de temperatura posible.

BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO.

Para cualquier consulta, no dude en ponerse en contacto, llamando al número de atención al cliente.

[phone]

[e-mail]

English

IMPORTANT SAFETY ADVICE.-PRECAUTIONS.

1.- ASSEMBLY INSTRUCTIONS.-

3.- FITTING THE HANDLEBAR.-

4.- FITTING THE MONITOR.-

5.- FITTING THE HANDLEBAR STEM.-

7.- ADJUSTING THE SADDLE HEIGHT.-

8.- FITTING THE PEDALS.-

2.- MONTAGE DES TUBES SUPPORT.-

6.- MONTAGE DE LA SELLE.-

7.- RÉGLAGE DE LA HAUTEUR DE LA SELLE.-

8.- MONTAGE DES PÉDALES.-

1.- MONTAGEHINWEISE.-

3.- ANBRINGEN DES LENKERS.-

6.- MONTAGE DES SATTELS.-

8.- MONTAGE DER PEDALE.-

1.- INSTRUÇÕES DE MONTAGEM.-

3.- COLOCAÇÃO DO GUIADOR.-

5.- MONTAGEM DO TUBO GUIADOR.-

6.- MONTAGEM D SELIM.-

8.- MONTAGEM DOS PEDAIS.-

1.- ISTRUZIONI DI MONTAGGIO.-

3.- COLLOCAZIONE DEL MANUBRIO.-

4.- COLLOCAZIONE DEL MONITOR.-

5.- MONTAGGIO DEL TUBO DEL MANUBRIO.-

6.- MONTAGGIO DEL SELLINO.-

8.- MONTAGGIO DEI PEDALI.-

1.- MONTAGE INSTRUCTIES.-

3.- MONTAGE VAN HET STUUR.-

4.- PLAATSING VAN DE MONITOR.-

5.- MONTAGE VAN DE FRAMEBUIS.-

6.- MONTAGE VAN HET ZADEL.-

7.- REGELING HOOGTE ZADEL.-

8.- MONTAGE VAN DE PEDALEN.-

Para pedido de repuesto:

Indicar el modelo de la máquina N° correspondiente a la pieza Cantidad
