MANUALE UTENTE H107 Plus BH FITNESS

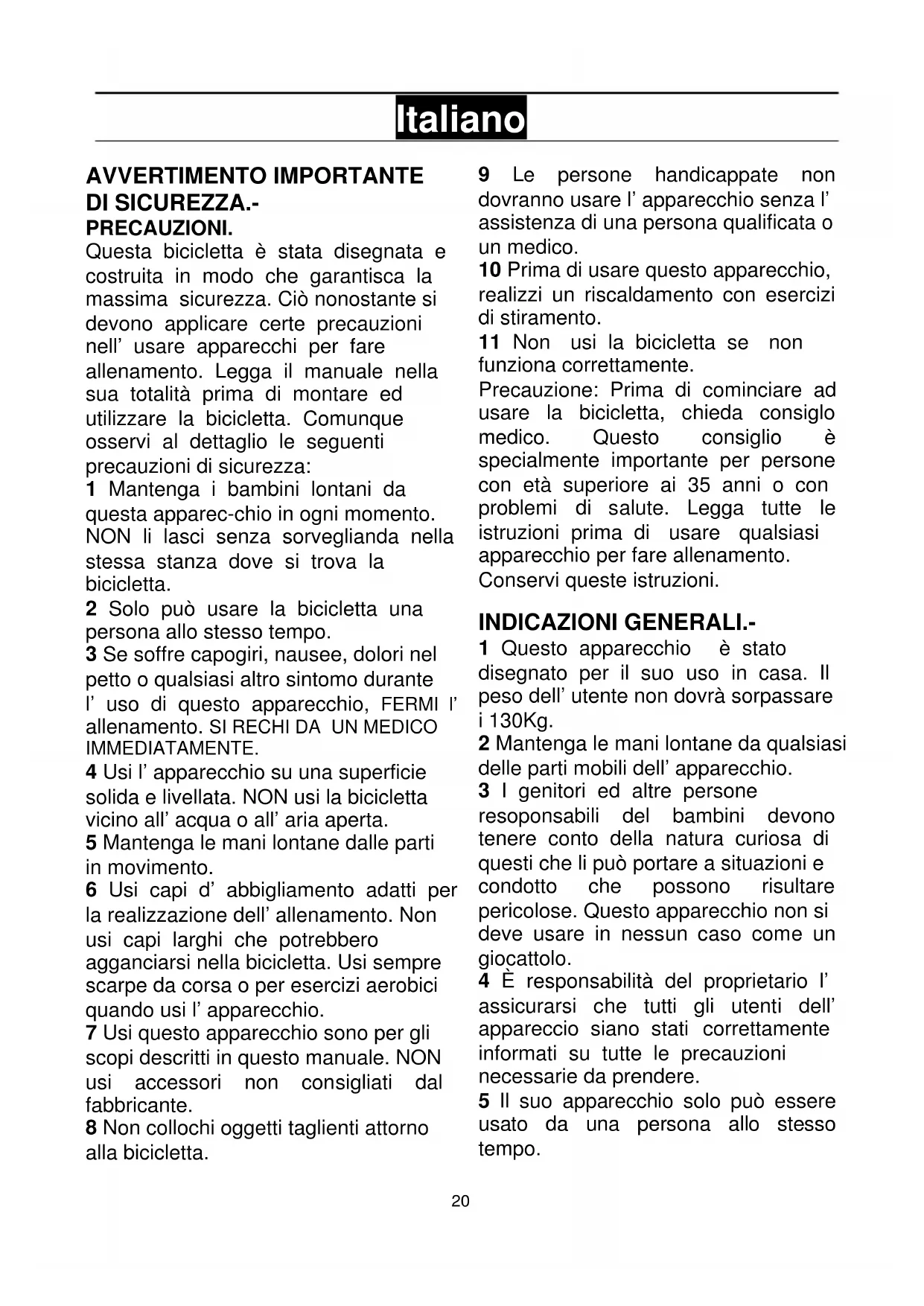

Questa bicicletta è stata disegnata e costruita in modo che garantisca la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell' usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzare la bicicletta. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

1 Mantenga i bambini lontani da questa apparec-chio in ogni momento. NON li lasci senza sorveglianda nella stessa stanza dove si trova la bicicletta.
2 Solo può usare la bicicletta una persona allo stesso tempo.
3 Se soffre capogiri, nausea, dolori nel petto o qualsiasi altro sintomo durante l'uso di questo apparecchio, FERMI l'allenamento. SI RECHI DA UN MEDICO IMMEDIATAMENTE.
4 Usi l'apparecchio su una superficie solida e livellata. NON usi la bicicletta vicino all'acqua o all'aria aperta.
5 Mantenga le mani lontane dalle parti in movimento.
6 Usi capi d' abbigliamento adatti per la realizzazione dell' allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicicletta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l'apparecchio.
7 Usi questo apparecchio sono per gli scopi descritti in questo manuale. NON usi accessori non consigliati dal fabbricante.
8 Non collochi oggetti taglienti attorno alla bicicletta.

9 Le persone handicappate non dovranno usare l'apparecchio senza l'assistenza di una persona qualificata o un medico.
10 Prima di usare questo apparecchio, realizzi un riscaldamento con esercizi di stiramento.
11 Non usi la bicicletta se non funziona correttamente.

Precauzione: Prima di cominciare ad usare la bicicletta, chieda consiglo medico. Questo consiglio è specialmente importante per persone con età superiore ai 35 anni o con problemi di salute. Legga tutte le istruzioni prima di usare qualsiasi apparecchio per fare allenamento.

Conservi queste istruzioni.

INDICAZIONI GENERALI.-

1 Questo apparecchio è stato disegnato per il suo uso in casa. Il peso dell'utente non dovrà sorpassare i 130Kg.
2 Mantenga le mani lontane da qualsiasi delle parti mobili dell'apparecchio.
3 I genitori ed altre persone resoponsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo apparecchio non si deve usare in nessun caso come un giocattolo.
4 È responsabilità del proprietario l'assicurarsi che tutti gli utenti dell'appareccio siano stati correttamente informati su tutte le precauzioni necessarie da prendere.
5 Il suo apparecchio solo può essere usato da una persona allo stesso tempo.

6 Usi capi d' abbigliamento e scarpe adatti. Si allacci le scarpe correttamente.

Estragga l'apparecchio dalla scatola e verifichi di avere a disposizione tutti i pezzi Fig.1.

(1) Corpo principale.
(2) Cavalletto anteriore.
(3) Cavalletto posteriore.
(4) Vite da M-10.
(5) Rondella ricurva Φ10.5xΦ25.
(6) Dado cieco M-10.
(8) Tubo manubrio.
(13) Rondella piana Φ8.5xΦ22.
(14) Vite M-8x20.
(15) Manubrio.
(16) Pezzo di fissaggio del manubrio;
(17) Collochi la vite.
(18) Carcassa protezione manubrio.
(19) Leva di stretta manubrio.
(20) Rondella piana M-8.
(21) Maniglia di regolazione dell'albero.
(22) Albero del sellino.
(23) Sellino.
(24) Monitor.
(28) Pedale sinistro.
(29) Pedale destro.

2. COLLOCAZIONE DEI TUBI DEL CAVALLETTO.-

Prenda il tubo cavalletto posteriore (3) e lo collochi nel cavalletto posteriore dell'apparecchio, come mostra la Fig.2, ed introduca le viti (4), collochi le rondelle ricurve (5), ed i dadi ciechi (6), e stringa con forza.

Prenda il tubo cavalletto anteriore con ruote (2) e facendo attenzione a collocare i due punti rossi (A), come mostra la Fig.2, introduca le viti (4), collochi le rondelle ricurve (5), ed i dadi ciechi (6) e stringa con forza.

Collochi il manubrio (15) nel tubo del manubrio (8), Fig.3, introduca il cavo del hand-grip (26) nel foro come mostrato nella Fig.3A e Fig.3B, e lo faccia uscire dalla parte superiore del tubo manubrio. Collochi il pezzo di fissaggio del manubrio (16), collochi la vite (17) senza stringere completamente, metta la rondella (20) e la leva per stringere il manubrio (19), collochi il manubrio e stringa leggermente, collochi la carcassa di protezione manubrio (18).

Prenda il monitor (24), tolga le quattro viti (25) della parte inferiore Fig.4, colleghi il terminale (10), del cavo che fuoriesce dal monitor (24) con il terminale del cavo (26) che fuoriesce dal tubo del manubrio (8), a continuazione introduca il terminale (30) che fuoriesce dal tubo del manubrionel terminale (31), collochi il monitor nel tubo del manubrio facendo attenzione a non agganciare i cavi ed avviti le quattro viti (25) tolte anteriormente.

Prenda il tubo del manubrio (8) e colleghi i terminali dei cavi di rinvio (9) e (30) Fig.5.

Introduca il tubo del manubrio (8), nella direzione indicata dalla freccia, nel tubo che fuoriesce dal corpo principale (1), facendo attenzione a non agganciare i cavi. A continuazione collochi le 3 viti (14) e le rondelle ricurve (13), allini il tubo del manubrio e stringa con forza le viti.

Collochi il sellino (23) nell' albero (22) come mostra la Fig.6 facendo attenzione che i fori dell' albero si trovino nella parte anteriore del sellino, collochi il sellino in posizione e stringa i dadi (11) con forza. A continuazione introduca il tubo albero nel foro del corpo principale (1) collochi la maniglia di regolazione dell' albero (21), fissi l'albero del sellino in una posizione comoda con la maniglia di regolazione (21) e stringa in senso orario.

7.- REGOLAZIONE DELL' ALTEZZA DEL SELLINO.-

Allentando un poco la maniglia di regolazione (21) dell' albero in senso antiorario e tirando indietro Fig.6, quando lo abbia posizionato all'altezza desiderata per realizzare l'allenamento, lasci la maniglia e questa si introdurrà nei fori dell' albero.

Stringa con forza la maniglia (21) in senso orario.

Segua con attenzione le istruzioni di montaggio dei pedali, una collocazione scorretta potrebbe danneggiare il filetto del pedale o della biella.

Le posizioni destra e sinistra si dovranno prendere con l'utente montato sul sellino, in posizione pronta per realizzare l'allenamento.

Il pedale destro (29), marchiato con la lettera (R), si avviterà in senso orario nella biella destra, marchiata con la lettera (R). Stringa con forza, Fig.7.

Il pedale sinistro (28), marchiato con la lettera (L), si avviterà in senso antiorario nella biella sinistra, marchiata con la lettera (L). Stringa con forza, Fig.7.

Una volta collocati i pedali, introduca l'estremità del fissaggio piede (A) nella scanalatura del pedale (B) ed adattandolo alla sua scarpa lo fissi al pedale (C), Fig.7A.

LIVELLAZIONE.-

Una volta collocato l'apparecchio nel suo luogo definitivo per la realizzazione dell'allenamento, verifichi che il suo assestamento sul pavimento e la sua livellazione siano corretti. Questo si otterrà avvitando più o meno i piedi regolabili (46) come mostra la Fig.8.

SPOSTAMENTO ED IMMAGAZZINAGGIO.-

L'apparecchio è munito di ruote (48) che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto alzando leggeramente dalla parte anteriore e spingendo, come mostra la Fig.9. Conservi il suo apparecchio in un luogo secco che subisca le minori variazioni di temperatura possibili.

BH SI RISERVA IL DIRITTO DI MODIFICARE LE SPECIFICHE TECNICHE DEI SUOI PRODOTTI SENZA AVVERTIMENTO PREVIO.

Per qualsiasi domanda, non dubiti nel mettersi in contatto chiamando al numero di telefono:

800-046137
