GEBRUIKSAANWIJZING 31V EL SABO

zen van de eerste en l

rom cutting den verwijd

n horen nie een milieuv

to ISO4871 e plaats van de op

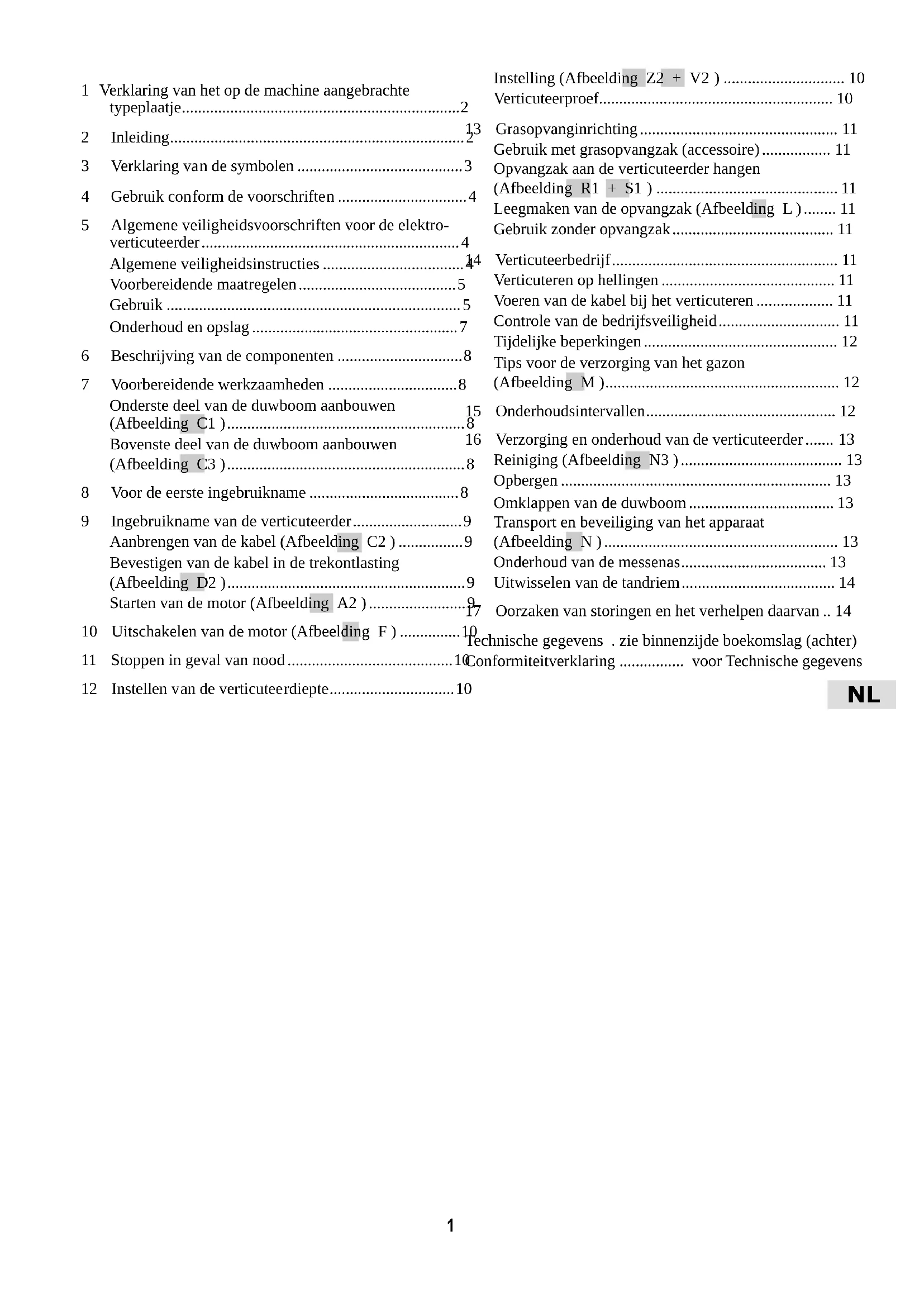

• 1 Verklaring van het op de machine aangebrachte typeplaatje p. 2
• 2 Inleiding p. 2
• 3 Verklaring van de symbolen p. 3
• 4 Gebruik conform de voorschriften p. 4
• 5 Algemene veiligheidsvoorschriften voor de elektro- verticuteerder p. 4
• Algemene veiligheidsinstructies p. 4
• Voorbereidende maatregelen p. 5
• Gebruik p. 5
• Onderhoud en opslag p. 7
• 6 Beschrijving van de componenten p. 8
• 7 Voorbereidende werkzaamheden p. 8
• Onderste deel van de duwboom aanbouwen (Afbeelding C1 ) p. 8
• Bovenste deel van de duwboom aanbouwen (Afbeelding C3 ) p. 8
• 8 Voor de eerste ingebruikname p. 8
• 9 Ingebruikname van de verticuteerder p. 9
• Aanbrengen van de kabel (Afbeelding C2 ) p. 9
• Bevestigen van de kabel in de trekontlasting (Afbeelding D2 ) p. 9
• Starten van de motor (Afbeelding A2 ) p. 9
• 10 Uitschakelen van de motor (Afbeelding F ) p. 10
• 11 Stoppen in geval van nood p. 10
• 12 Instellen van de verticuteerdiepte p. 10
• Instelling (Afbeelding Z2 + V2 ) p. 10
• Verticuteerproef p. 10
• 13 Grasopvanginrichting p. 11
• Gebruik met grasopvangzak (accessoire) p. 11
• Opvangzak aan de verticuteerder hangen (Afbeelding R1 + S1 ) p. 11
• Leegmaken van de opvangzak (Afbeelding L ) p. 11
• Gebruik zonder opvangzak p. 11
• 14 Verticuteerbedrijf p. 11
• Verticuteren op hellingen p. 11
• Voeren van de kabel bij het verticuteren p. 11
• Controle van de bedrijfsveiligheid p. 11
• Tijdelijke beperkingen p. 12
• Tips voor de verzorging van het gazon (Afbeelding M ) p. 12
• 15 Onderhoudsintervallen p. 12
• 16 Verzorging en onderhoud van de verticuteerder p. 13
• Reiniging (Afbeelding N3 ) p. 13
• Opbergen p. 13
• Omklappen van de duwboom p. 13
• Transport en beveiliging van het apparaat (Afbeelding N ) p. 13
• Onderhoud van de messenas p. 13
• Uitwisselen van de tandriem p. 14
• 17 Oorzaken van storingen en het verhelpen daarvan Technische gegevens . zie binnenzijde boekomslag (achter) Conformiteitverklaring voor Technische gegevens2 p. 14

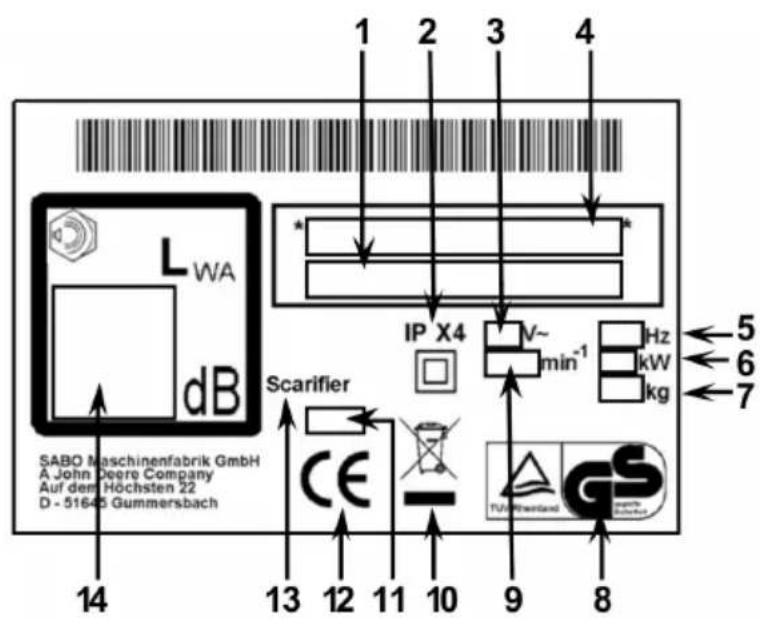

1 Typebenaming 2 Beschermklasse 3 Aansluitspanning 4 Model- en serienummer 5 Netfrequentie 6 Vermogen 7 Gewicht 8 Gecontroleerde veiligheid 9 Motortoerental 10 Elektrische apparaten horen niet bij het huisvuil. Apparaat, toebehoren en verpakking inleveren bij een milieuvriendelijk recyclagepunt. 11 Bouwjaar 12 CE-conformiteitsteken 13 Verticuteerder 14 Gegarandeerd geluidsdrukniveau

2 INLEIDING Lieve tuinvriendin, lieve tuinvriend, Wanneer bij de fierheid op een verzorgde gazon nog de vreugde aan het werken in de tuin bijkomt, dan weet men eerst, wat men aan zijn tuingereedschappen heeft. Met uw nieuwe verticuteerder van SABO heeft u een goede keuze gemaakt. Hij verenigt het hoge prestatievermogen van een traditie-onderneming met de innovaties van moderne hightech. Dat voelt u, wanneer u ermee werkt, en het verheugt u, wanneer u het perfecte resultaat ziet. Maar voor u met de gazonverzorging start, hier enige belangrijke informatie, die u absoluut in acht dient te nemen. Lees deze gebruiksaanwijzing zorgvuldig, voor u de verticuteerder voor het eerst in gebruik neemt, om u met de correcte bediening en het onderhoud van de machine vertrouwd te maken en om letsels of schade aan uw verticuteerder te vermijden. Gebruik de verticuteerder voorzichtig. De op het toestel aangebrachte pictogrammen wijzen u op de belangrijkste voorzorgsmaatregelen. De betekenis van de pictogrammen is verduidelijkt op de openklapbare pagina. De veiligheidsinstructies in deze gebruiksaanwijzing zijn gekenmerkt met symbolen. De verklaring van de symbolen vindt u in de tabel op de volgende pagina. De omschrijvingen links en rechts hebben steeds betrekking op de in rijrichting geziene linker of rechter zijde van het toestel. Hoe nauwkeuriger u de technische aanwijzingen in acht neemt, hoe betrouwbaarder uw verticuteerder van SABO zal functioneren. Wij wijzen u er op, dat schade aan de verticuteerder, die door bedieningsfouten is ontstaan, niet onder onze garantieplicht vallen. Gelieve het bijgevoegde uittreksel uit onze garantievoorwaarden in acht te nemen. Wij wensen u veel vreugde bij de verzorging van uw gazon en uw grondstuk. Uw SABO-Maschinenfabrik GmbH3

WAARSCHUWING Gebruiksaanwijzing en algemene veiligheidsvoorschriften zorgvuldig lezen en in acht nemen. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven operationele, onderhouds- en instandhoudingsvoorwaarden.

WAARSCHUWING Derden uit de gevaarszone verwijderd houden! Het contact met de roterende snijdgereedschap kan tot zware letsels leiden. Omhoog geslingerde voorwerpen kunnen zware letsels veroorzaken. Verticuteer nooit, terwijl personen, bijzonder kinderen, of dieren in de omgeving zijn.

WAARSCHUWING Elektrische schokken kunnen tot zware letsels leiden. De elektrische uitrusting mag niet worden veranderd. De aansluitleiding regelmatig op tekenen van beschadiging en veroudering controleren. Op vrije ligging van de kabel letten, niet knikken, schuren of knellen. Gebrekkige aansluitleidingen moeten worden vervangen. Het toestel niet met water afspuiten. De elektrische installatie zou beschadigd kunnen worden. Het uitwisselen van de messen steeds door een geautoriseerde vakwerkplaats laten uitvoeren, omdat na reparatie- en onderhoudswerkzaamheden aan isolatiedelen (bijv. messenas, bevestigingsdelen) overeenkomstig de bestaande richtlijn DIN EN 60335 een controle van de isolatiebeveiliging moet worden uitgevoerd.

WAARSCHUWING Let op voor scherpe messen! Het contact met de roterende snijdgereedschap kan tot zware voetletsels leiden. De motor alleen achter de machine staand starten. Er op letten, dat de voeten niet onder de behuizing komen.

WAARSCHUWING Let op voor scherpe messen! Het contact met de roterende snijdgereedschap kan tot zware hand- en voetletsels leiden. Bij lopende motor/messenas de door de lengte van de stuurboom geboden veiligheidsafstand aanhouden. Er op letten, dat handen en voeten niet onder de behuizing komen.

WAARSCHUWING Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. Vóór het verticuteren, met name bij met loof bedekte vlakken, alle stenen, stokken, draden en andere vreemde voorwerpen verwijderen van het gazon. Het apparaat nooit gebruiken met beschadigde of ontbrekende bescherminrichtingen. Vóór de eerste inbedrijfstelling de bevestiging van het snijgereedschap controleren, daarna de messen vóór elk verticuteren onderzoeken op goede bevestiging, slijtage en schade. Versleten of beschadigde messen door een geautoriseerde vakwerkplaats laten vervangen. Vóór het starten van de motor controleren of de gereedschappen verwijderd zijn.

WAARSCHUWING Elektrische schokken kunnen tot zware letsels leiden. Aansluitleiding van de verticuteerder verwijderd houden. Bij het starten er op letten, dat de aansluitkabel niet in de buurt van de behuizing ligt. Bij het verticuteren niet over de aansluitkabel rijden. Bij beschadiging het toestel uitschakelen en wachten tot het snijdgereedschap stilstaat, de netstekker uittrekken. Gebrekkige aansluitleidingen moeten worden vervangen.

VOORZICHTIG Als bij werkzaamheden aan het apparaat de netstekker niet wordt uitgetrokken, zou de motor gestart kunnen worden en kunnen zware verwondingen het gevolg zijn. Vóór onderhouds- en reparatiewerkzaamheden de motor uitschakelen en de netstekker uittrekken. Houd er bij het onderhouden van de snijmessen rekening mee, dat zelfs als de spanningbron is uitgeschakeld de snijmessen bewogen kunnen worden. Voor reinigings- of onderhoudsinstructies de gebruiksaanwijzing raadplegen.N

is. WAARSCHUWI Het contact met geslingerde voo

VOORZICHTIG Het contact met Bij onderhouds- WAARSCHUWI Veiligheidsbril d

el is uitsluitend be

iften; voor hieruit r

r. Bij het gebruik c

l mag alleen door geïnstrueerd werd

sopvangzak wordt de scherpe kante

rk op wegen of str de korte tijd zonde

ine en moet bij ev r en andere perso

schap stilstaat: f gekanteld, bijv. v

ten; r toezicht blijft;

ken. het kader van de

teenvoegen, op te molshopen.

or het in gevaar b rkoop aan de nieu

raagt alleen de voorgeschreven

trouwd en over de erkte fysieke,

Verticuteer nooit in het bijzijn van andere personen, met name kinderen, of dieren.

• Berg de machine veilig op. Niet gebruikte machines moeten in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Voorbereidende maatregelen

• Tijdens het verticuteren moet altijd stevig schoeisel of werkschoenen en een lange broek worden gedragen. Vermijd het dragen van losse kleding of kleding met hangende touwen of riemen. Verticuteer niet op blote voeten of in sandalen. Ter bescherming van de ogen draagt u een veiligheidsbril.

Controleer voor en tijdens het verticuteren het te bewerken gebied en verwijder alle stenen, stokken, kabels en andere voorwerpen die kunnen worden gegrepen en weggeslingerd.

Wanneer u voor het onderhoud van uw gazon ook een autonome maaier gebruikt, moeten de volgende veiligheidsinstructies met betrekking tot werkoppervlak van de autonome maaier in acht worden genomen: – vóór de werkzaamheden op deze oppervlakken (maaien, verticuteren, enz.) moet altijd het bereik van de begrenzingskabel worden gecontroleerd. – wanneer de kabels in de aarde zijn gelegd, moeten deze worden gecontroleerd, er mogen geen kabels te zien zijn, speciale aandacht is geboden voor het laadstation. – wanneer de begrenzingskabels bovengronds zijn gelegd, moeten deze direct op de ondergrond gespannen verlopen en niet slap rondslingeren in het gras. De kabels moeten voldoende door begrenzingsnagels gefixeerd zijn, zie gebruiksaanwijzing. – de begrenzingsnagels mogen niet uitsteken, anders moeten ze ingedrukt worden. – rondslingerende kabelresten voor de maaier verwijderen. Bij de hierboven beschreven omstandigheden bestaat het gevaar dat de kabel door het werkgereedschap naar binnen getrokken en opgewikkeld wordt, wat kan leiden tot ernstige verwondingen.

• Naar beneden hangende takken en soortgelijke hindernissen kunnen de gebruiker verwonden of het verticuteren belemmeren. Vóór het verticuteren op mogelijke hindernissen zoals bijv. naar beneden hangende takken letten en deze snoeien of verwijderen.

• Om het goede en veilige bedrijf van een tuinapparaat te garanderen is een aansluitkabel van de minimum kwaliteit H05 RN-F (alternatief H05 VV-F) volgens DIN/VDE 0282/4, met een diameter van 3 x 1 mm² en een rubber of met rubber beklede aansluitkoppeling volgens DIN/VDE 0620 vereist. De aansluiting moet gebeuren aan een geaarde contactdoos 230 V wisselstroom.

• Bij gebruik van een kabel met kinderbeveiliging moet men erop letten dat de beveiliging foutloos werkt (licht loopt), aangezien anders de aansluitstekker van het apparaat kan worden beschadigd.

• De aansluitcontactdoos moet van een trage 16 A zekering zijn voorzien.

• Het gebruik van differentiaalstroom beveiligingsinrichtingen met een nominale differentiaalstroom van max. 30 mA of een gelijkwaardige beveiliging wordt aanbevolen.

De elektrische uitrusting mag niet veranderd worden. De aansluitleiding moet vóór elk maaien op tekenen van beschadiging en veroudering gecontroleerd worden en mag alleen in foutloze toestand worden gebruikt.

• Als het apparaat aan een stroomopwekker moet werken, eerst een geautoriseerde vakwerkplaats vragen welke stroomopwekker geschikt is.

• Voor het gebruik van de verticuteerder om gevaren te vermijden deze op een vaste zitting van de schroefverbindingen, de correcte montage en de toestand van de messenas controleren. Versleten en beschadigde messen en bevestigingsschroeven moeten worden uitgewisseld.

• De toestand van de pictogrammen moet bij elke inzet gecontroleerd worden. Versleten of beschadigde pictogrammen moeten worden vervangen. Gebruik

• Het machine mag niet in explosiegevaarlijke omgeving worden gebruikt.

Aansluitkabels uit de buurt van de snijdinrichting houden. Bij het verticuteren niet met de machine over de aansluitkabel rijden en bij het geleiden van de aansluitkabel steeds veiligheidsafstand aanhouden.

Indien de aansluitkabel wordt beschadigd, schakel dan het apparaat uit, wacht tot het snijdgereedschap stilstaat en trek de netstekker uit de contactdoos. Beschadigde aansluitkabels moeten worden vervangen. Let erop dat de kabel vrij ligt, kabel niet knikken, schuren of knellen.6

• Geen koptelefoon dragen om naar de radio of muziek te luisteren. Veiligheid bij het onderhoud en het bedrijf vereisen onbeperkte aandacht.

• Verticuteer alleen bij daglicht of met voldoende licht. Bestuur de machine stapvoets.

• Bijzonder voorzichtig zijn als onoverzichtelijke hoeken, struiken, bomen of andere hindernissen het zicht kunnen beïnvloeden.

• Niet te dicht op terreinhellingen, greppels en taluds afrijden. De machine kan plotseling over de kop gaan, als een wiel over de rand van een klip of een greppel rijdt of een rand plotseling zakt.

• De machine niet tijdens ziekte, moeheid of onder invloed van alcohol, medicijnen of drugs bedienen.

• Indien mogelijk moet het gebruik van het toestel bij nat weer worden vermeden. Er bestaat gevaar voor uitglijden.

• Zorg ervoor dat u op hellingen altijd stevig staat. Verticuteer op een helling in dwarsrichting, nooit naar boven of naar beneden. Wees bijzonder voorzichtig als u op een helling van rijrichting verandert.

• Verticuteer niet op al te steile hellingen! Het verticuteren op hellingen brengt extra gevaren met zich mee. Uw verticuteerder is zo krachtig, dat hij nog kan verticuteren op hellingen die tot 25° aflopen. Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet te volle te benutten. Zorg altijd voor een stabiele stand. In principe mogen met de hand geleide verticuteerders bij hellingen steiler dan 15° niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat.

• Wees bijzonder voorzichtig als u de machine omkeert of deze naar u toe trekt.

• Bij achterwaartse bewegingen met de machine kunt u struikelen. Vermijd achteruitlopen. Vermijd abnormale lichaamshoudingen. Zorg ervoor dat u stevig staat en niet uw evenwicht verliest.

• Houd de door de lengte van de stuurboom bepaalde veilige afstand aan.

• Om een afglijden van het toestel tijdens het dragen te verhinderen, dient u het toestel steeds vast te nemen met de daarvoor voorziene grijpinrichtingen (draaggreep, behuizing, duwstangeinden of onderste gedeelte van de duwstang). Niet vastnemen aan de uitwerpklep!

• Neem voor het optillen of dragen het gewicht van de machine in acht (zie technische gegevens). Het optillen van grote gewichten kan leiden tot problemen met de gezondheid.

• Til de machine nooit op en draag deze nooit met draaiende motor.

• Gebruik de machine nooit met beschadigde of ontbrekende veiligheids- en bescherminrichtingen. Veiligheidsinrichtingen zijn:

– Veiligheidsschakelbeugel/-schakelhendel (13) Schakelbeugel/schakelhendel op gevaarlijke momenten loslaten: de motor wordt uitgeschakeld en het snijdgereedschap komt tot stilstand. Let op! Het snijdgereedschap loopt na! De functie van de veiligheidsschakelbeugel/-schakelhendel mag niet buiten werking worden gesteld. Men moet controleren of de veiligheidsschakelbeugel/-schakelhendel werkt zoals voorgeschreven. Als dat niet het geval is moet hij door een erkend vakbedrijf gerepareerd worden.

Bescherminrichtingen zijn:

– Behuizing, grasopvangzak, uitwerpklep, deflector (8) Deze bescherminrichtingen beschermen tegen letsels door omhoog geslingerde voorwerpen. Het toestel mag niet met beschadigde behuizing c.q. zonder reglementair bevestigde opvangzak resp. deflector of tegen de behuizing aanliggende uitwerpklep worden gebruikt.

– Behuizing Deze beveiligingsvoorziening beschermt tegen letsel door contact met het roterende maaimes. Het apparaat mag niet met beschadigde behuizing worden gebruikt. Erop letten dat handen en voeten niet onder de behuizing komen.

– Overtrekslang aan bovengedeelte van duwboom (11), motorkap (6) en motorconsole, afdekkingen (4), bevestigingsonderdelen, schakelaar-stekker-combinatie met kabel (1, 12), aansluitkabel, messchroef Deze beveiligingsvoorzieningen beschermen tegen letsel door aanraking van onder spanning staande onderdelen. De elektrische uitrusting mag niet worden veranderd. Defecte aansluitkabels moeten worden vervangen. Een aansluitkabel met minimale kwaliteit H 07 RN-F conform DIN/VDE 0282/4 gebruiken. Na reparatie- of onderhoudswerkzaamheden aan isolatieonderdelen moet conform bestaande norm DIN EN 60335 een isolatiecontrole worden uitgevoerd.7

De bescherminrichtingen mogen niet veranderd worden.

• Start of bedien de aanloopschakelaar voorzichtig, overeenkomstig de aanwijzingen van de producent.

Let er bij het in bedrijf nemen op dat uw voeten op een veilige afstand van het maaisysteem staan.

Bij het starten of aanlopen van de motor mag u de machine niet kantelen, maar mag u deze, indien noodzakelijk, alleen zodanig schuin plaatsen dat de snijdgereedschap van de gebruiker af wijst maar echter slechts zover als dit absoluut noodzakelijk is.

Houd handen en voeten altijd uit de buurt van draaiende onderdelen. Zorg ervoor dat handen en voeten niet onder de behuizing komen.

Schakel de motor uit, trek de netstekker uit, vergewis u ervan dat alle bewogen delen volledig stilstaan: – als de machine verlaten wordt; – voordat u de aansluitleiding controleert; – voordat u de machine controleert, reinigt of er werkzaamheden aan uitvoert; – voordat u blokkeringen loswerkt of verstoppingen in het uitwerpkanaal elimineert; – als er een vreemd voorwerp werd geraakt; – als de machine abnormaal begint te trillen.

• Wanneer er een vreemd voorwerp werd getroffen en als de machine blokkeert, bijv. als u tegen een hard voorwerp rijdt, moet u een vakhandelaar laten controleren of er onderdelen van de machine beschadigd of vervormd zijn. Ook de mogelijk noodzakelijke reparaties steeds door een geautoriseerde vakwerkplaats laten uitvoeren.

• Indien de machine ongewoon sterk begint te vibreren, is een onmiddellijke controle door de vakhandelaar noodzakelijk.

Schakel de motor uit, overtuig er u van, dat alle beweegbare delen volkomen stilstaan, – wanneer u de verticuteerder moet aanheffen of kantelen, bijv. Voor het transport; – wanneer u de machine naar het te verticuteren oppervlak heen en weer transporteert – bij het rijden buiten het grasperk; – wanneer u de machine voor korte tijd verlaat; – wanneer u de verticuteerdiepte wilt instellen; – voor de grasopvangzak wordt afgenomen. Onderhoud en opslag

• Zorg ervoor dat alle schroefverbindingen goed zijn vastgeschroefd en dat het toestel in een veilige arbeidstoestand is.

U mag alleen bij uitgeschakelde motor de uitwerpklep openen en de grasopvangzak verwijderen.

Controleer elke keer voordat u gaat verticuteren of de grasopvangbak niet versleten is en of die nog goed functioneert.

Controleer elke keer voordat u gaat verticuteren de toestand en de goede bevestiging van de mesas. Versleten of beschadigde messen moeten absoluut worden vervangen. Het vervangen van de messen resp. werkzaamheden aan de mesas altijd door een vakwerkplaats laten uitvoeren. Door een verkeerd gemonteerde mesas kunnen delen loskomen, hetgeen ernstige verwondingen tot gevolg kan hebben.

Het uitwisselen van de messen steeds door een geautoriseerde vakwerkplaats laten uitvoeren, omdat na reparatie- of onderhoudswerkzaamheden aan isolatiedelen (bijv. messenas, bevestigingsdelen) overeenkomstig de bestaande norm DIN EN 60335 een controle van de isolatiebeveiliging moet worden uitgevoerd.

• Vervang om veiligheidsredenen versleten of beschadigde onderdelen.

Draag bij onderhouds- en reinigingswerkzaamheden altijd veiligheidshandschoenen.

Onderhouds- en reinigingswerkzaamheden mogen alleen worden uitgevoerd bij uitgeschakelde motor en uitgetrokken netstekker. Houd er bij het onderhouden van de snijmessen rekening mee, dat zelfs als de spanningbron is uitgeschakeld de snijmessen bewogen kunnen worden.

De machine niet onder stromend water of met drukreinigingsapparaten reinigen. De elektrische inrichting zou beschadigd kunnen worden. Om garantievergoedings- en veiligheidsredenen mogen alleen originele reserveonderdelen gebruikt worden.

• Opmerkingen voor Zwitserland: Elektro-machines mogen alleen worden gebruikt wanneer een differentiaalstroom beveiligingsschakelaar met de max. schakelstroom van 30 mA is voorgeschakeld.8

• Opmerking voor Oostenrijk: De koppelingscontactdoos van de aansluitkabel moet tegen spatwater beschermd zijn.

1 Elektriciteitskabel aansluitstekker 2 Grendelelement 3 Hendel voor het neerlaten/uitheffen van de messenas 4 Afdekking 5 Ventilatiesleuven elektromotor 6 Motorkap 7 Draaggreep 8 Uitwerpklep 9 Trekontlasting voor elektriciteitskabel 10 Kabelgeleiding 11 Overtrekslang aan bovengedeelte van duwboom 12 Vergrendelingknop (rood) 13 Activeringsbeugel voor motor (veiligheidsschakelbeugel) (35-V EL) Activeringshendel voor motor (veiligheidsschakelhendel) (31-V EL, zonder afbeelding) 7 VOORBEREIDENDE WERKZAAMHEDEN Voor de montage bevinden zich de volgende afzonderlijke delen in de verpakking:

• Bovenste deel van de duwboom, klaar voor montage

• Onderste deel van de duwboom

• Gereedschapszakje met volgende inhoud: – Bedieningshandleiding met Conformiteitsverklaring – Garantiebepalingen en garantiekaart – Diverse montageonderdelen (trekontlasting, platkopschroeven, schijven, moeren, kabelgeleidingen, vleugelmoeren, kabelbinders). Mocht er toch een onderdeel ontbreken, neem dan contact op met uw gespecialiseerde vakhandelaar. Onderste deel van de duwboom aanbouwen (Afbeelding C1 ) Voor de montage van het onderste deel van de duwboom moet eerst de trekontlasting (1) over het onderste deel van de duwboom (2) worden geschoven. – De uiteinden van de boom langs buiten aan beide bevestigingspunten van de behuizing plaatsen. Er kunnen twee boomhoogtes ingesteld worden. – De bijgevoegde platkopschroeven (3) langs binnen door de behuizing en de boom steken. – Langs buiten telkens een schijf (4) op de schroeven schuiven en met de zelfremmende moeren (5) vastschroeven. Bovenste deel van de duwboom aanbouwen (Afbeelding C3 ) – Het bovenste gedeelte van de duwboom rechts en links zo op het onderste gedeelte zetten, dat de bevestigingsboringen van de beide gedeeltes van de duwboom overeenstemmen. – De kabelgeleidingen (1) van buiten naar binnen erdoor steken, beide gedeeltes van de duwboom met telkens een schijf (2) en een vleugelmoer (3) aan de binnenkant vastschroeven. – Kabel (4) en bowdenkabel (5) in de kabelgeleidingen (1) leggen. Daardoor wordt verhinderd dat de kabel resp. bowdenkabel bij het omklappen van de duwboom vastgeklemd raken. – Kabel en bowdenkabel met behulp van de kabelbanden (6) uit de gereedschapstas bevestigen aan het onderste gedeelte van de duwboom.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3 Alle schroefverbindingen op vaste zitting controleren. De schroeven eventueel aanhalen! Met name de correcte montage en toestand van de messenas dient te worden gecontroleerd (zie hiervoor hoofdstuk „Onderhoud van de messenas“).9

Werkzaamheden aan de messenas steeds door een vakwerkplaats laten uitvoeren, omdat na reparatie- en onderhoudswerkzaamheden aan isolatiedelen (bijv. messenas, bevestigingsdelen) overeenkomstig de bestaande norm DIN EN 60335 een controle van de isolatiebeveiliging moet worden uitgevoerd. Let erop dat alle veiligheidsinrichtingen correct zijn bevestigd en dat zij niet beschadigd zijn.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

BELANGRIJK Als het apparaat aan een stroomopwekker moet werken, eerst een geautoriseerde vakwerkplaats vragen welke stroomopwekker geschikt is. Aanbrengen van de kabel (Afbeelding C2 ) OPGELET Om het goede en veilige bedrijf van het tuinapparaat te garanderen is een aansluitkabel van de minimum kwaliteit H05 RN-F (alternatief H05 VV-F) volgens DIN/VDE 0282/4, met een diameter van 3 x 1 mm² en een rubber of met rubber beklede aansluitkoppeling volgens DIN/VDE 0620 vereist. De aansluiting moet gebeuren aan een geaarde contactdoos 230 V wisselstroom, beveiliging 16 A traag. Bij gebruik van een kabel met kinderbeveiliging moet men erop letten dat de beveiliging foutloos werkt (licht loopt), aangezien anders de aansluitstekker van het apparaat kan worden beschadigd. BELANGRIJK Kabels met een diameter van 3 x 1 mm

mogen maar gebruikt worden tot een lengte van 25 meter. Bij gebruik van een aansluitkabel met een diameter van 3 x 1,5 mm

mag de lengte van de aansluitkabel 40 meter bedragen. – De aansluitkabel eerst in de schakelaar-stekker-combinatie aan de bovenste stang insteken. – Dan pas de kabel aan het stroomnet aansluiten. – Bij verwijderen van de kabel altijd eerst de stekker uit de contactdoos trekken. Bevestigen van de kabel in de trekontlasting (Afbeelding D2 ) OPGELET Om beschadigingen van de schakelaar-stekkercombinatie en van de kabel te verhinderen mag het apparaat niet zonder snoerontlasting gebruikt worden. De kabel moet in de snoerontlasting worden gehangen om hem veilig aan het apparaat te bevestigen. Daardoor wordt verhinderd dat hij uit de kabelstekkerdoos aan het apparaat wordt getrokken. Bovendien wordt de kabel op deze manier bij het draaien automatisch naar de andere kant omgelegd. – In de kabel een lus in de vorm van een halve cirkel vormen - ca. 80 cm van de aansluitkoppeling van de kabel vandaan. – De kabel in de snoerontlasting van beneden uit erdoor steken en rond de bevestigingsbeugels slaan. – Kabel aan beide uiteinden vastpakken en strak trekken in de snoerontlasting. Starten van de motor (Afbeelding A2 ) Voor het starten van de motor er op letten, dat de messenas zich in de uithefpositie (1) bevindt Z2 . De motor alleen achter de verticuteerder staand starten. De verticuteerder in ieder geval op een effen, niet met hoog gras begroeid vlak zetten (te hoog gras belemmert het aanlopen van de messenas en bemoeilijkt het startproces). Waar dit niet mogelijk is, kan men zich behelpen door het schuin plaatsen van de verticuteerder op zulke wijze, dat het snijdgereedschap in de van de gebruiker weg liggende richting wijst, maar slechts zo ver, als dit absoluut noodzakelijk is. – Voor het inschakelen van de motor eerst op de rode knop drukken en deze ingedrukt houden. – Met de andere hand de schakelhendel (31-V EL) resp. De schakelbeugel (35-V EL) tegen het bovenste deel van de duwboom drukken. Tijdens de werking moet de schakelhendel resp. schakelbeugel in deze positie worden vastgehouden. – De rode knop kan dan losgelaten worden. BELANGRIJK Als de motor na 5 seconden na inschakelen van het apparaat niet aanloopt, dan

1. Schakelbeugel weer loslaten

2. Netstekker uittrekken!

3. Aansluitleiding controleren

4. Spanning aan het huis (zekering) controleren

5. Apparaat controleren op blokkeringen van de mesas

6. Door een geautoriseerde vakwerkplaats laten controleren.10

10 UITSCHAKELEN VAN DE MOTOR (Afbeelding F ) Om de motor uit te schakelen, de schakelbeugel resp. schakelhendel loslaten. De motor wordt uitgeschakeld en het snijdgereedschap komt tot stilstand. Let op! Het snijdgereedschap loopt na!

11 STOPPEN IN GEVAL VAN NOOD

OPGELET Verwondingen vermijden! Motor en snijdgereedschap moeten stoppen. Anders de volgende geautoriseerde vakwerkplaats consulteren. Veiligheidsschakelbeugel resp. schakelhendel loslaten. – Het snijdgereedschap komt tot stilstand. – De motor wordt uitgeschakeld.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3 Het instellen van de verticuteerdiepte mag alleen bij uitgeschakelde motor gebeuren! De werkdiepte is afhankelijk van de slijtage van de messen en moet bovendien op de betreffende gazon- en grondverhoudingen worden ingesteld. De verticuteerdiepte steeds op een effen gazonoppervlak controleren en instellen. Bij neergelaten messenas dienen de messen de grasnerf iets aan te ritsen. De werkdiepte van max. 3 mm is aan te bevelen. Bij een verzorgde gazon zonder stenen, kan de verticuteerdiepte iets groter worden ingesteld. Bij een gazonoppervlak met veel mos dient met een kleinere werkdiepte te worden begonnen. Instelling (Afbeelding Z2 + V2 ) Bij de levering bevindt de messenas zich in de uithefpositie (1) Z2 . – De verticuteerdiepte wordt met behulp van het grijze grendelelement (2) voorgeselecteerd. Het grendelelement licht naar onder drukken en in de gewenste positie opnieuw vergrendelen V2 . Dit grendelelement laat u toe, de ingestelde werkpositie telkens weer te vinden. – De messenas wordt met de links aangebrachte zwarte hendel (3) in de geselecteerde werkdiepte neergelaten. De hendel eerst voorzichtig naar achter drukken en dan tot aan de aanslag aan het grendelelement (2) trekken V2 . Voor de vermindering van de hefboomkrachten kan het toestel aan de bovenste duwboom licht worden aangeheven, tot de achterwielen geen bodemcontact meer hebben. – Voor het uitheffen van de messenas uit de werkdiepte wordt de hendel (3) eerst naar onder gedrukt en dan geheel naar voren geschoven. In pos. (1) is de messenas niet meer in arbeidspositie. De vooraf ingestelde verticuteerdiepte wordt hierdoor niet veranderd Z2 . Verticuteerproef – Bij het nieuwe toestel het grendelelement (2) in de "MIN" positie vergrendelen. – De motor starten. – Messenas neerlaten. – Het toestel langzaam in arbeidsrichting bewegen. Het arbeidsresultaat controleren. Indien het verticuteerresultaat niet tevredenstellend is, de messenas uitheffen, de motor uitschakelen en het grendelelement (2) in de volgende positie vergrendelen. – Opnieuw een verticuteerproef uitvoeren. Bij het blokkeren van de motor of steenslaggeluiden het toestel onmiddellijk uitschakelen. Geringere werkdiepte instellen. Na enkele werkuren kan een bijregelen van de messenas wegens slijtage noodzakelijk worden. Hoe intensiever het gebruik, hoe groter de slijtage van de messen. Harde resp. Zeer droge gronden versnellen de slijtage. De verticuteerdiepte dient dan net zo ingesteld te worden zoals bovenstaand is beschreven.13 GRASOP

De verticuteerder gebruikt. Opvangzak aa

opvangdoek – De profielen – De uitwerpkl

Let er bij het verti

BELANGRIJK Opvangzak niet Leegmaken va – Motor uitsch

Bij het gebruik z onder geklapt). 14 VERTICU

OPGELET Der Met het app

Erop letten dat all Het bovenste ge

men van het gras met warm water

k klappen. opvangzak op tijd

eid de veiligheidssch

h uitschakelen en schreven aangebr

S1 ) oek plaatsen. De

uteerderchassis Verklaring van

lep sluit zelfstandi

ig uitschudden. steeds gesloten

den worden. l niet te volle te b

het draaien hakelbeugel /

Ter vermijding van gevaar ook vóór elk verticuteren de toestand en goede bevestiging van de messen controleren (zie hiervoor hoofdstuk „Onderhoud van de mesas”). WAARSCHUWING Werkzaamheden aan de mesas, het openen of eraf nemen van met het apparaat verbonden afdekkingen altijd door een vakwerkplaats laten uitvoeren, aangezien na reparatie- of onderhoudswerkzaamheden aan isolatiedelen (bijv. mesas, bevestigingsdelen, afdekkingen) conform norm DIN EN 60335 een controle van de isolatieveiligheid moet worden uitgevoerd. Door een verkeerd gemonteerde mesas kunnen delen loskomen, hetgeen ernstige verwondingen tot gevolg kan hebben. Bij blokkering van de mesas, bijv. door tegen een hindernis aan te rijden of door vreemde voorwerpen, door een geautoriseerde vakwerkplaats laten controleren of delen van de verticuteerder beschadigd of vervormd zijn. Ook de eventueel noodzakelijke reparaties altijd door een geautoriseerde vakwerkplaats laten uitvoeren. Tijdelijke beperkingen Er bestaan plaatselijke voorschriften met betrekking tot de tijden, waarop verticuteerders mogen worden gebruikt. Informeert u zich a.u.b.voor het gebruik van de verticuteerder bij de desbetreffende instantie. Tips voor de verzorging van het gazon (Afbeelding M ) Bij het verticuteren het toestel in rechte banen met matige stapsnelheid geleiden. Veroorzaakt door de voorwaartse draairichting van de messenas is slechts een geringe duwkracht noodzakelijk. Naargelang de hoedanigheid van de grond is het gedeeltelijk noodzakelijk, de verticuteerder tegen de werkrichting in terug te houden. Het rijden van nauwe bochten vermijden. Bij sterk bemost of bij veel voorhanden onkruid in het gazon is het aanbevolen, een tweede keer, haaks op de eerste werkrichting te verticuteren. Bij het verticuteren zonder opvangzak voor de tweede verticuteerbeurt het uitgewerkte verticuteermateriaal verwijderen. Extra bovenop liggend verticuteermateriaal zou het verticuteerresultaat verslechteren, het toestel extra belasten en de werkzaamheden voor de operator onnodig verzwaren (sterkere duwkrachten). Het verwijderen/opnemen van het verticuteermateriaal gebeurt het makkelijkste door het op te zuigen met een TurboStar grasmaaier of kan manueel met de hark gebeuren. 15 ONDERHOUDSINTERVALLEN BELANGRIJK Vermijd schade! Onder extreme resp. uitzonderlijke voorwaarden zijn eventueel kortere onderhoudsintervallen vereist dan hierboven vermeld. Indien u gebreken vaststelt, gelieve u dan te wenden tot een geautoriseerde vakwerkplaats. Routineonderhoud aan de machine uitvoeren conform de volgende onderhoudsintervallen. De volgende onderhoudsintervallen moeten worden aangehouden naast de in deze gebruiksaanwijzing opgesomde intervallen voor onderhoudswerkzaamheden. Vóór de eerste inbedrijfstelling

• Alle schroefverbindingen controleren op goede bevestiging.

• De mesas controleren en eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.

• Controleren of de veiligheidsschakelbeugel foutloos werkt.

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn! Vóór elk bedrijf

• Gazon controleren en alle vreemde voorwerpen verwijderen.

• Radius van de begrenzingskabel controleren (indien ook een autonome maaier wordt ingezet voor de verzorging van het gazon).

• Toestand en goede bevestiging van de messen controleren en eventueel door een geautoriseerde vakwerkplaats laten vervangen resp. vastdraaien.

• Controleren of de veiligheidsschakelbeugel foutloos werkt.

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

• Grasopvanginrichting controleren op slijtage of slechter functioneren.

• Het bovenste gedeelte van de duwboom (isolatie) controleren op beschadigingen.

• De aansluitleiding controleren op beschadigingen en veroudering. Om de 10 bedrijfsuren

• Alle schroefverbindingen controleren op goede bevestiging.

• Mesas controleren op slijtage en goede bevestiging.13

• De messen controleren op beschadigingen en slijtage. Bij de jaarlijkse inspectie

• Het gebied onder de snaarafdekking laten reinigen.

16 VERZORGING EN ONDERHOUD VAN DE VERTICUTEERDER

Regelmatige verzorging is de beste garantie voor een lange levensduur en storingvrije werking! Gebruik uitsluitend originele onderdelen, want alleen deze staan borg voor veiligheid en kwaliteit!

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Reiniging (Afbeelding N3 ) Vuil en grasresten na het verticuteren verwijderen. De machine op de kant leggen, een borstel of een doek voor het schoonmaken gebruiken. De luchtspleten van de elektromotor (1) mogen niet door vuil en gras worden verstopt. BELANGRIJK Spuit de machine nooit met water schoon. De elektrische inrichting zou beschadigd kunnen worden. Opbergen De machine moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Laat de motor afkoelen voordat u de machine in gesloten ruimten opbergt. Omklappen van de duwboom – Voor de plaatsbesparende bewaring de beide vleugelmoeren zo ver losdraaien, dat de bovenste duwboom zonder weerstand naar de motor toe kan worden omgeklapt. – Kabel en bowdenkabel daarbij niet knikken of samendrukken. VOORZICHTIG Bij het omleggen van de duwboom voor transport- en opslagdoeleinden kan de boom bij het losdraaien van de vleugelmoeren onverwacht omslaan. Bovendien kunnen er drukplaatsen met pletgevaar ontstaan tussen het onderste en het bovenste gedeelte van de duwboom. Er bestaat verwondingsgevaar! Transport en beveiliging van het apparaat (Afbeelding N ) – Als het apparaat moet worden gedragen, dit niet aan de uitwerpklep vastpakken! Pak vooraan vast aan de draaggreep en achteraan aan de dwarsboom van het onderstuk van de duwboom (zie afbeelding N ). Houd vóór het tillen of dragen a.u.b. rekening met het gewicht van de machine (zie Technische gegevens). Het optillen van zware gewichten kan leiden tot gezondheidsproblemen. Wij adviseren het apparaat altijd met minimaal twee personen te tillen of te dragen. – Het apparaat staand transporteren. – Het transportmiddel parkeren op vlakke ondergrond, opdat het apparaat niet kan wegrollen, voordat het wordt vastgezet. – De grasopvangbak uithangen en tijdens het transport apart vastmaken. – Het apparaat met toegelaten borgmiddelen (bv. sjorriemen met spanelement) veilig bevestigen op of in het voertuig. Sjorriemen zijn riemen van synthetische vezels. Elke sjorriem is gekenmerkt. Het etiket geeft belangrijke informatie over het gebruik. – Bij ladingen die kunnen rollen wordt aanbevolen om ze direct vast te sjorren met vier spanriemen. Zet het apparaat bij de wielen zodanig vast dat het tijdens het rijden niet beweegt. OPGELET De riemen niet te strak aantrekken. Als het apparaat te stevig wordt vastgemaakt, kunnen er beschadigingen optreden. Onderhoud van de messenas Controleer voor ieder verticuteren de toestand en vaste zitting van de messen. Versleten of beschadigde messen moeten absoluut worden uitgewisseld. WAARSCHUWING Het uitwisselen van de messen steeds door een geautoriseerde vakwerkplaats laten uitvoeren, omdat na reparatie- en onderhoudswerkzaamheden aan isolatiedelen (bijv. messenas, bevestigingsdelen) overeenkomstig de bestaande norm DIN EN 60335 een controle van de isolatiebeveiliging moet worden uitgevoerd.14

Bovendien kunnen er door een verkeerd gemonteerde messenas delen loskomen, hetgeen tot zware letsels kan leiden.

– De complete messenset moet worden vervangen, wanneer de slijtagegrens (ronde markering op het mes) werd bereikt resp. Een bijregelen van de verticuteerdiepte niet meer mogelijk is. – Bij vervangen alleen originele verticuteermessen gebruiken! – Reserve verticuteermessen moeten duurzaam voorzien zijn van de naam en/of het teken van de producent of leverancier en het onderdeelnummer.

Uitwisselen van de tandriem Om veiligheidstechnische redenen wijzen wij er uitdrukkelijk op, dat de aandrijfriem alleen door een origineel reserveonderdeel mag worden vervangen. Het uitwisselen van de tandriem steeds door een geautoriseerde vakwerkplaats laten uitvoeren. 17 OORZAKEN VAN STORINGEN EN HET VERHELPEN DAARVAN Storingen Mogelijke oorzaken Oplossing

Motor loopt na 5 seconden na inschakelen van het apparaat niet aan. Geen netspanning. Netstekker aansluiten C2 . Zekering controleren.

ansluitkabel beschadigd. Door een geautoriseerde vakwerkplaats laten controleren. Mesas geblokkeerd. Verticuteerdiepte controleren. Mesas reinigen (eerst netstekker uittrekken!). Machine bij het starten iets kantelen. Door een geautoriseerde vakwerkplaats laten controleren.

Motor valt uit Gras is te hoog Gras voormaaien Blokkering door vreemde voorwerpen Door een geautoriseerde vakwerkplaats laten controleren. Verticuteerdiepte te groot Verticuteerdiepte opnieuw instellen V2 .

Werkresultaat niet tevredenstellend Gras is te hoog Gras voormaaien Slijtage van de messen Bijregelen van de verticuteerdiepte V2 . Messenas door een geautoriseerde vakwerkplaats laten uitwisselen Verticuteerdiepte niet aan gras- en grondverhoudingen aangepast Verticuteerdiepte opnieuw instellen V2 .

Sterke trillingen (vibratie) Door een geautoriseerde vakwerkplaats laten controleren.

Messenas draait niet Tandriem defect. Door een geautoriseerde vakwerkplaats laten controleren resp. uitwisselen. Reparaties aan elektrische apparaten mogen alleen worden uitgevoerd door elektrotechnisch vakpersoneel. A.u.b. nooit zelf repareren! Neem in geval van hier niet nader beschreven storingen en defecten contact op met de dichtstbijzijnde geautoriseerde vakwerkplaats. Dit geldt vooral voor apparaten met elektromotor, aangezien bij de reparatie van deze apparaten altijd een controle van de isolatiebescherming moet worden uitgevoerd. Uw geautoriseerde vakwerkplaats is u ook graag van dienst, wanneer u de hier beschreven onderhoudswerkzaamheden liever niet zelf uitvoert.1
