BEDIENUNGSANLEITUNG 31V EL SABO

zösisch @ 0\mod_111563183 8968_6.docx @ 607 @ @ 1

erländisch @ 0\mod_1 115632068125_6.doc x @ 611 @ @ 1

hinten die Français Lors de la

онце.Pos: 2.2 /Umschlag/S prachfinder/Platz halter @ 0\mod_1115645035 671_6.docx @ 647 @ @ 1

Pos: 2.3 /Umschlag/S prachfinder/Deutsc h @ 11\mod_1254831139786_6. docx @ 94350 @ @ 1 Deutsch DE Originalbetriebsanleitung

Pos: 3.1 /.......... Seitenumbruch .......... @ 0\mod_1114612128703_6.docx @ 45 @ @ 1Pos: 3.2 /Umschlag/ Erklärung der Piktogra mme/1 Erklärung der

Pos: 3.3.1 /Umschlag/Er klärung der Piktogr amme/Betriebsan lei

Pos: 3.3.2 /Umschlag/Er klärung der Piktogr amme/Betriebsan lei

Pos: 3.3.3 /Umschlag/Er klärung der Piktogr amme/Betriebsan lei

Pos: 3.3.4 /Umschlag/Er klärung der Piktogr amme/Betriebsan lei

Pos: 3.3.5 /Umschlag/Er klärung der Piktogr amme/Betriebsan lei

Pos: 3.3.6 /Umschlag/Er klärung der Piktogr amme/Betriebsan lei

Pos: 3.4.1 /Umschlag/Er klärung der Piktogr amme/Dritte fernha l

Pos: 3.4.2 /Umschlag/Er klärung der Piktogr amme/Dritte fernha l

Pos: 3.4.3 /Umschlag/Er klärung der Piktogr amme/Dritte fernha l

Pos: 3.4.4 /Umschlag/Er klärung der Piktogr amme/Dritte fernha l

Pos: 3.4.5 /Umschlag/Er klärung der Piktogr amme/Dritte fernha l

Pos: 3.4.6 /Umschlag/Er klärung der Piktogr amme/Dritte fernha l

Pos: 3.5.1 /Umschlag/Er klärung der Piktogr amme/Netzkabel vo

Pos: 3.5.2 /Umschlag/Er klärung der Piktogr amme/Netzkabel vo

Pos: 3.5.3 /Umschlag/Er klärung der Piktogr amme/Netzkabel vo

Pos: 3.5.4 /Umschlag/Er klärung der Piktogr amme/Netzkabel vo

Pos: 3.5.5 /Umschlag/Er klärung der Piktogr amme/Netzkabel vo

Pos: 3.5.6 /Umschlag/Er klärung der Piktogr amme/Netzkabel vo

ung lesen/Betrieb sanleitung lesen Bi ld @ 0\mod_1115702921093_6. docx @ 663 @ @ 1

ung lesen/Betrieb sanleitung lesen D @ 0\ mod_1115703765921_6.doc x @ 665 @ @ 1 Betriebs

ung lesen/Betrieb sanleitung lesen GB @ 0\mod_1 115705023421_6.doc x @ 671 @ @ 1 Read th

ung lesen/Betrieb sanleitung lesen NL @ 0\ mod_1115705106062_6.d ocx @ 673 @ @ 1 Bedienin

en/Dritte fer nhalten mit Brille Bild @ 16\mod_ 1314180023891_6.doc x @ 129679 @ @ 1

en/Dritte fer nhalten mit Schutzbril le D @ 16\mod_1314180300523_ 6.docx @ 129696 @ @ 1 Gefahr d halten /

en/Dritte fer nhalten mit Schutzbril le F @ 16\mod_1314182691841 _6.docx @ 129713 @ @ 1 Les pièc

en/Dritte Fernha lten mit Schutzbrille GB @ 16\mod_1314182762551_6. docx @ 129730 @ @ 1 Risk cau

en/Dritte fer nhalten mit Schutzbril le NL @ 16\mod_1314182843556 _6.docx @ 129747 @ @ 1 Gevaar

en/Dritte fer nhalten mit Schutzbril le RU @ 16\mod_1314182982843_ 6.docx @ 129764 @ @ 1

schneidenden Zin ken fernhalten/Ne tzkabel von schneidende n Zinken fernhalten Bild @ 1\ mod_1141905802724_6. doc

schneidenden Zin ken fernhalten/Ne tzkabel von schneidende n Zinken fernhalten D @ 1\mod_1 141905813189_6.doc x

schneidenden Zin ken fernhalten/Ne tzkabel von schneidende n Zinken fernhalten F @ 1\mod_1141 906009103_6.doc x

schneidenden Zin ken fernhalten/Ne tzkabel von schneidende n Zinken fernhalten GB @ 1\mod_1 141906088377_6.doc x

schneidenden Zin ken fernhalten/Ne tzkabel von schneidende n Zinken fernhalten NL @ 1\mod_ 1141906366186_6.do cx

schneidenden Zin ken fernhalten/Ne tzkabel von schneidende n Zinken fernhalten RUS @ 7\mod_ 1201079093722_6.doc

жущегоPos: 4.2 /Umschlag/Gerä t mit PosNr/Gerät mit Pos Nr 31-V EL, 35-V EL @ 23\mod_13637 89883635_6.doc x @ 171398 @ @ 1

Pos: 5.1 /.......... Seitenumbruch .......... @ 0\mod_1114612128703_6.docx @ 45 @ @ 1Pos: 5.2 /Umschlag/Zei chnungen vorn/Zeic hnungen vorn S1 31

Pos: 6.1 /.......... Seitenu

MPos: 6.2 /Umschlag/ Erklärung der Piktogra mme/1 Erklärung der

Pos: 6.3.1 /Umschlag/Er klärung der Piktogr amme/Auf scharf e Z

Pos: 6.3.2 /Umschlag/Er klärung der Piktogr amme/Auf scharf e Z

Pos: 6.3.3 /Umschlag/Er klärung der Piktogr amme/Auf scharf e Z

Pos: 6.3.4 /Umschlag/Er klärung der Piktogr amme/Auf scharf e Z

Pos: 6.3.5 /Umschlag/Er klärung der Piktogr amme/Auf scharf e Z

Pos: 6.3.6 /Umschlag/Er klärung der Piktogr amme/Auf scharf e Z

Pos: 6.4.1 /Umschlag/Er klärung der Piktogr amme/Elektrogerät e

Pos: 6.4.2 /Umschlag/Er klärung der Piktogr amme/Elektrogerät e

Pos: 6.4.3 /Umschlag/Er klärung der Piktogr amme/Elektrogerät e

Pos: 6.4.4 /Umschlag/Er klärung der Piktogr amme/Elektrogerät e

Pos: 6.4.5 /Umschlag/Er klärung der Piktogr amme/Elektrogerät e

Pos: 6.4.6 /Umschlag/Er klärung der Piktogr amme/Elektrogerät e

nicht in Hausmüll/E lektrogeräte nicht i n Hausmüll Bild @ 0\mod_112687 3431054_6.doc x @ 1166 @ @ 1

nicht in Hausmüll/E lektrogeräte nicht i n Hausmüll D @ 0\mod_112687358 3910_6.docx @ 1168 @ @ 1 Elektrog

nicht in Hausmüll/E lektrogeräte nicht i n Hausmüll F @ 0\mod_112687368 6927_6.docx @ 1170 @ @ 1 Les app

nicht in Hausmüll/E lektrogeräte nicht i n Hausmüll NL @ 0\mod_11268738 91329_6.docx @ 1174 @ @ 1 Elektris

nicht in Hausmüll/E lektrogeräte nicht i n Hausmüll RUS @ 7\mod_1201080 080336_6.docx @ 46778 @ @ 1

udswerkzaa net scheide

Pos: 7.3 /Umschlag/Tec h

Pos: 7.4 /Umschlag/Tec h

Pos: 7.6 /.......... Seitenu

nische Daten/1 Technisc he Daten rechts DE,F R,GB,NL,RU MUSTER @ 17\mod_13317 35253617_6.doc x @ 134885 @ Technisch

nische Daten/Scha llleistungspegel, 87, D,F,GB,NL,RUS @ 16\mod_130 9337214546_6.doc x @ 129159 @ @ 1 Schallleistu Garantierter S

nische Daten/Sch wingungen am Führungsholm, 1, 5, D,F,GB,NL,RUS @ 16\ mod_1309337765093_6.d ocx @ 129193 @ Schwingunge

; gemessen nach assuré ; mesuré

0,8 м/с 2Pos: 7.7 /Umschlag/ Technische Daten/1 Techni sche Daten lin

Pos: 7.8 /Umschlag/Tec hnische Daten/Motor 1400 W, 1600 W,

Leistung Motor-Drehz

Pos: 8.1 /.......... Seitenu

hnische Daten/1 Tec hnische Daten rechts DE, FR,GB,NL,RU MUSTE

скольженияPos: 8.2 /Umschlag/Zei chnungen hinten/Zei chnungen hinten S1

=== Ende der Liste für Textmarke Inhalt ===SABO- Maschinenfabrik GmbH A John Deere Company Auf dem Höchsten 22 D-51645 Gummersbach Tel. [phone] Fax [phone] [e-mail] www.sabo-online.com

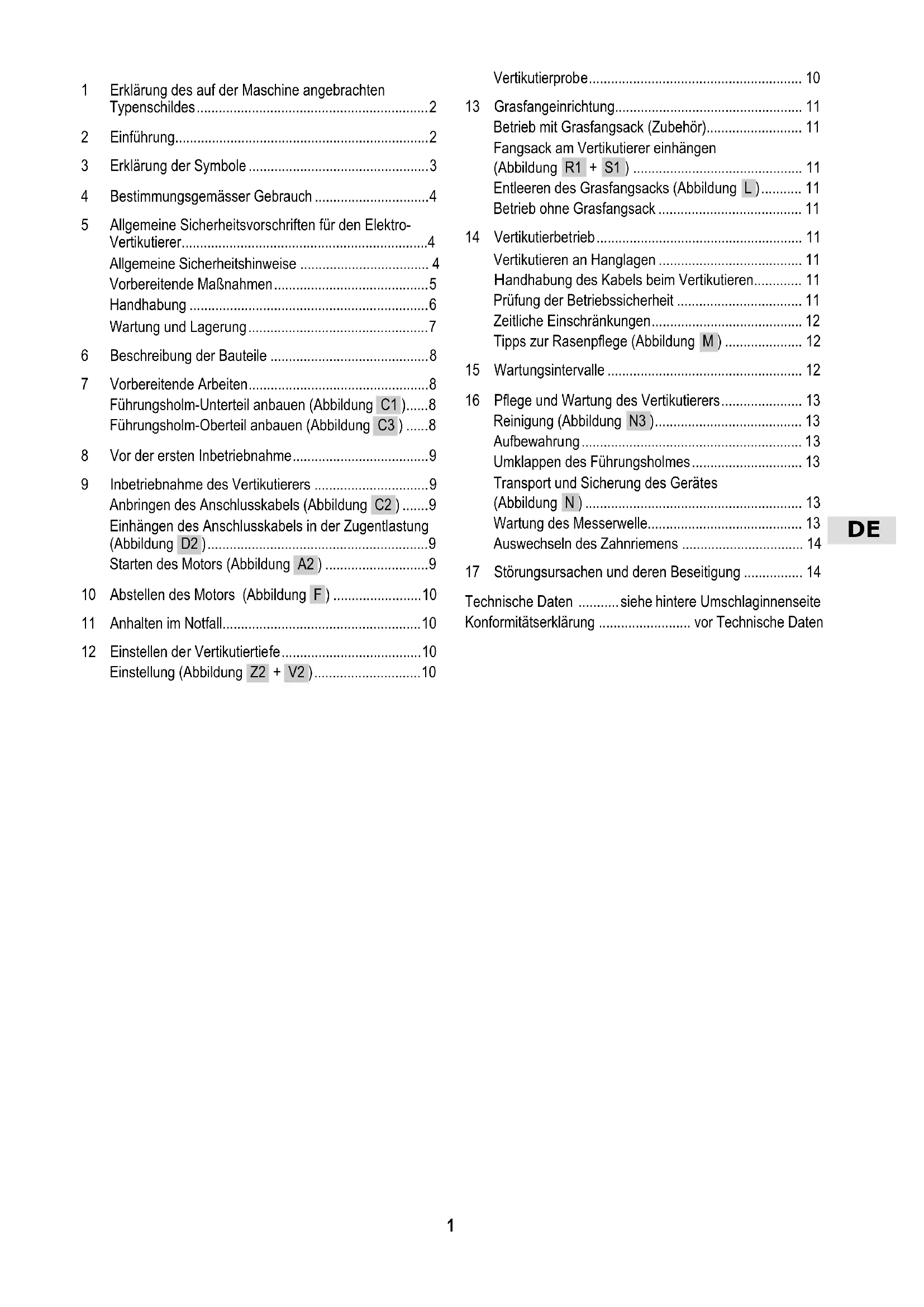

1 Erklärung des auf der Maschine angebrachten Typenschildes ............................................................... 2 2 Einführung ..................................................................... 2 3 Erklärung der Symbole ................................................. 3 4 Bestimmungsgemässer Gebrauch ............................... 4 5 Allgemeine Sicherheitsvorschriften für den Elektro- Vertikutierer ................................................................... 4 Allgemeine Sicherheitshinweise ................................... 4 Vorbereitende Maßnahmen .......................................... 5 Handhabung ................................................................. 6 Wartung und Lagerung ................................................. 7 6 Beschreibung der Bauteile ........................................... 8 7 Vorbereitende Arbeiten ................................................. 8 Führungsholm-Unterteil anbauen (Abbildung C1 ) ...... 8 Führungsholm-Oberteil anbauen (Abbildung C3 ) ...... 8 8 Vor der ersten Inbetriebnahme ..................................... 9 9 Inbetriebnahme des Vertikutierers ............................... 9 Anbringen des Anschlusskabels (Abbildung C2 ) ....... 9 Einhängen des Anschlusskabels in der Zugentlastung (Abbildung D2 ) ............................................................ 9 Starten des Motors (Abbildung A2 ) ............................ 9 10 Abstellen des Motors (Abbildung F ) ........................ 10 11 Anhalten im Notfall ...................................................... 10 12 Einstellen der Vertikutiertiefe ...................................... 10 Einstellung (Abbildung Z2 + V2 ) ............................. 10 Vertikutierprob e .......................................................... 10 13 Grasfangeinrichtung ................................................... 11 Betrieb mit Grasfangsack (Zubehör).......................... 11 Fangsack am Vertikutierer einhängen (Abbildung R1 + S1 ) .............................................. 11 Entleeren des Grasfangsacks (Abbildung L ) ........... 11 Betrieb ohne Grasfangsack ....................................... 11 14 Vertikutierbetrieb ........................................................ 11 Vertikutieren an Hanglagen ....................................... 11 Handhabung des Kabels beim Vertikutieren ............. 11 Prüfung der Betriebssicherheit .................................. 11 Zeitliche Einschränkungen ......................................... 12 Tipps zur Rasenpflege (Abbildung M ) ..................... 12 15 Wartungsintervalle ..................................................... 12 16 Pflege und Wartung des Vertikutierers ...................... 13 Reinigung (Abbildung N3 ) ........................................ 13 Aufbewahrung ............................................................ 13 Umklappen des Führungsholmes .............................. 13 Transport und Sicherung des Gerätes (Abbildung N ) ........................................................... 13 Wartung des Messerwelle.......................................... 13 Auswechseln des Zahnriemens ................................. 14 17 Störungsursachen und deren Beseitigung ................ 14 Technische Daten ........... siehe hintere Umschlaginnenseite Konformitätserklärung ......................... vor Technische Daten2

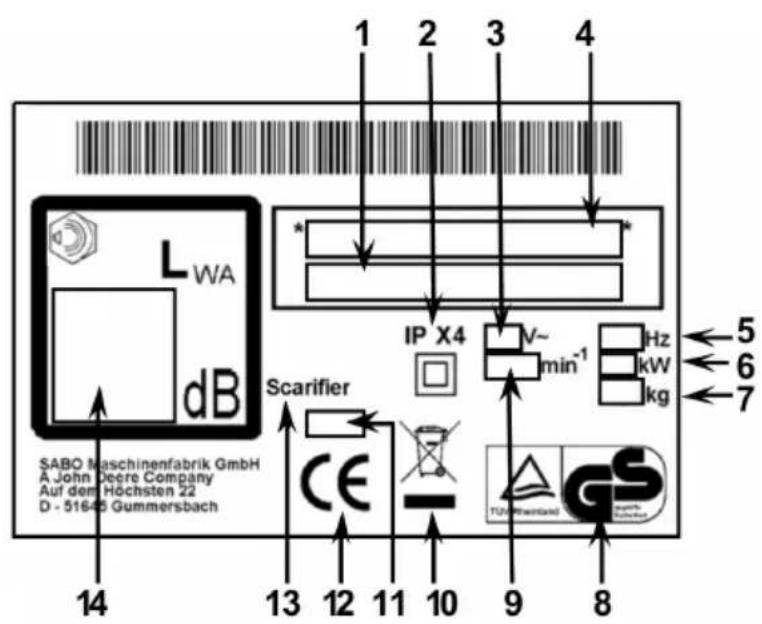

1 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

1 Typenbezeichnung 2 Schutzart 3 Anschluss-Spannung 4 Modell- und Seriennummer 5 Netz Frequenz 6 Leistung 7 Gewicht 8 Geprüfte Sicherheit 9 Motor Drehzahl 10 Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen 11 Baujahr 12 CE Konformitätskennzeichen 13 Vertikutierer 14 Garantierter Schallleistungspegel

2 EINFÜHRUNG Liebe Gartenfreundin, lieber Gartenfreund, wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen SABO Vertikutierer haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen. Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten. Bevor Sie den Vertikutierer erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Vertikutierer zu vermeiden. Benutzen Sie den Vertikutierer vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin. Die Bedeutung der Piktogramme ist auf der Umschlagseite erklärt. Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet. Die Erklärung der Symbole finden Sie in der Tabelle auf der nächsten Seite. Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehene linke oder rechte Seite des Gerätes. Bei genauer Beachtung der technischen Anweisungen wird Ihr SABO Vertikutierer zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Vertikutierer, die durch Bedienungsfehler entstanden sind, nicht unserer Garantiepflicht unterliegen. Bitte beachten Sie den beigefügten Auszug aus unseren Garantiebedingungen. Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege. Ihre SABO-Maschinenfabrik GmbH3

3 ERKLÄRUNG DER SYMBOLE

WARNUNG Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

WARNUNG Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Verletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Die elektrische Ausrüstung darf nicht verändert werden. Die Anschlussleitung regelmäßig auf Anzeichen von Beschädigung und Alterung überprüfen. Auf freie Lage des Kabels achten, nicht knicken, scheuern oder quetschen Fehlerhafte Anschlussleitungen müssen ersetzt werden. Das Gerät nicht mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden. Das Austauschen der Messer immer von einer autorisierten Fachwerkstatt durchführen lassen, da nach Reparatur- und Wartungsarbeiten an Isolationsteilen (z.B. Messerwelle, Befestigungsteile) gemäß bestehender Richtlinie DIN EN 60335 eine Isolationsschutzprüfung durchgeführt werden muss.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Gerät stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Bei laufendem Motor/Messerwelle den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

WARNUNG Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Vertikutieren insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen. Vor der ersten Inbetriebnahme das Schneidwerkzeug auf festen Sitz prüfen, danach vor jedem Vertikutieren die Messer auf festen Sitz, Verschleiß und Schäden untersuchen. Abgenutzte oder beschädigte Messer von einer autorisierten Fachwerkstatt austauschen lassen. Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Anschlussleitung vom Schneidwerkzeug fernhalten. Beim Starten darauf achten, dass das Anschlusskabel nicht in der Nähe des Gehäuses liegt. Beim Vertikutieren nicht über das Anschlusskabel fahren. Bei Beschädigung das Gerät ausschalten und warten bis das Schneidwerkzeug stillsteht, Netzstecker abziehen. Fehlerhafte Anschlussleitungen müssen ersetzt werden.D

Verände 5 ALLGE Allgemeine

die Gefa VORSICHT Wenn bei Arbeit

schwere Verletz Vor Wartungs-

Schneidmesser Für entspreche

WARNUNG Der Kontakt mit Hochgeschleud

VORSICHT Der Kontakt mit Bei Wartungs- u WARNUNG Schutzbrille trag Hochgeschleud

re Vorsicht erforde gesetzt werden da

rungen an diesem MEINE SICHER Sicherheitshin

triebsanleitung ge ndigt werden.

ses Gerät darf nur hren unterrichtet si

ertikutiertiefe eing

rlich. rf der Vertikutierer

ementen und dem ren. r Maschinenführer

zu benutzen. Örtli dem Gerät arbeit

dass selbst dann, nnen. er Wartungshinwe

stellt wird; nommen wird.

der Straßen; t bleibt;

ransport; letzungen führen.

ulwurfshügel. und Anbaugeräten

s dem Käufer des nen, welche die B

n Sie beim altet ist, die

anleitung zum er deren Eigentum Gerätes

triebsanleitung zers festlegen.

• Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar, aufbewahrt werden. Vorbereitende Maßnahmen

• Während des Vertikutierens sind immer festes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Vertikutieren Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille.

Überprüfen Sie vor und während des Vertikutierens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte und andere Fremdkörper die erfasst und weggeschleudert werden können.

Wenn Sie zur Rasenpflege auch einen autonomen Mäher einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des autonomen Mähers zu beachten: – vor dem Arbeiten auf diesen Flächen (mähen, vertikutieren, usw.) ist immer der Bereich des Begrenzungskabels zu prüfen. – sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten. – sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung. – die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden. – herumliegende Kabelreste vor dem Mähen entfernen. Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

• Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Vertikutieren behindern. Vor dem Vertikutieren auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen.

• Um den ordnungsgemäßen und sicheren Betrieb eines Gartengerätes zu gewährleisten, ist ein Anschlusskabel der Mindestqualität H05 RN-F (alternativ H05 VV-F) nach DIN/VDE 0282/4, mit einem Querschnitt von 3 x 1 mm² und einer aus Gummi oder gummiüberzogenen Anschlusskupplung nach DIN/VDE 0620 erforderlich. Der Anschluss muss an einer Schukosteckdose 230 V Wechselstrom erfolgen.

• Bei Verwendung eines Kabels mit Kindersicherung ist auf eine einwandfreie Funktion (Leichtgängigkeit) der Sicherung zu achten, da sonst der Anschlussstecker des Gerätes beschädigt werden kann.

• Die Anschluss-Steckdose muss mit 16 Ampere, träge, abgesichert sein.

• Die Verwendung von Fehlerstrom-Schutzeinrichtungen mit einem Nennfehlerstrom von maximal 30 mA oder gleichwertige Schutzeinrichtungen wird empfohlen.

Die elektrische Ausrüstung darf nicht verändert werden. Die Anschlussleitung ist vor jedem Mähen auf Anzeichen von Beschädigungen und Alterung zu überprüfen und darf nur in einwandfreiem Zustand verwendet werden.

• Wenn das Gerät an einem Stromerzeuger betrieben werden soll, vorher eine autorisierte Fachwerkstatt befragen, welcher Stromerzeuger geeignet ist.

• Vor der Benutzung des Vertikutierers zur Vermeidung einer Gefährdung diesen auf festen Sitz der Verschraubungen, den korrekten Zusammenbau und den Zustand der Messerwelle prüfen. Abgenutzte oder beschädigte Messer und Befestigungsschrauben müssen ausgetauscht werden.

• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden.6

• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.

Anschlussleitungen vom Schneidwerkzeug fernhalten. Beim Vertikutieren nicht mit der Maschine über das Anschlusskabel fahren, beim Führen des Anschlusskabels stets Sicherheitsabstand einhalten.

Falls das Anschlusskabel beschädigt wird, das Gerät ausschalten und warten bis das Schneidwerkzeug stillsteht, Netzstecker abziehen. Fehlerhafte Anschlussleitungen müssen ersetzt werden. Auf freie Lage des Kabels achten, nicht knicken, scheuern oder quetschen.

• Keine Kopfhörer zum Radio oder Musik hören tragen. Sicherheit bei der Wartung und beim Betrieb erfordert uneingeschränkte Aufmerksamkeit.

• Vertikutieren Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo.

• Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können.

• Nicht zu nahe an Geländestufen, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante einer Klippe oder eines Grabens fährt oder wenn eine Kante plötzlich nachgibt.

• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.

• Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.

• Achten Sie immer auf einen guten, sicheren Stand an Hängen. Vertikutieren Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Vertikutieren Sie nicht an übermäßig steilen Hängen! Das Vertikutieren an Hanglagen birgt grundsätzlich Gefahren. Ihr Vertikutierer ist so leistungsfähig, dass er noch an Hängen mit bis zu 25° Schräge vertikutieren kann. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Hanglagen von mehr als 15° nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit.

• Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen.

• Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

• Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse, Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der Auswurfklappe anfassen!

• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen.

• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Sicherheitseinrichtungen sind:

– Sicherheitsschaltbügel/-schalthebel (13) Schaltbügel/Schalthebel im Gefahrenmoment loslassen: der Motor muss sich ausschalten und das Schneidwerkzeug zum Stillstand kommen. Achtung! Das Schneidwerkzeug läuft nach! Die Funktion des Sicherheitsschaltbügels/-schalthebels darf nicht außer Kraft gesetzt werden. Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels/-schalthebels ist zu achten. Wenn das nicht der Fall ist, von einer autorisierten Fachwerkstatt instand setzen lassen. Schutzeinrichtungen sind:

– Gehäuse, Grasfangsack, Auswurfklappe (8) Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände. Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigten Grasfangsack oder am Gehäuse anliegender Auswurfklappe betrieben werden.

– Gehäuse Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Schneidwerkzeug. Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.7

– Überzugsschlauch am Holmoberteil (11), Motorhaube (6) und Motorträger, Abdeckungen (4), Befestigungsteile, Schalter-Stecker-Kombination (1, 12) mit Kabel, Anschlusskabel Diese Schutzeinrichtungen schützen vor Verletzungen durch Berührung mit spannungsführenden Teilen. Die elektrische Ausrüstung darf nicht verändert werden. Fehlerhafte Anschlusskabel müssen ersetzt werden. Ein Anschlusskabel der Mindestqualität H 07 RN-F nach DIN/VDE 0282/4 verwenden. Nach Reparatur- oder Wartungsarbeiten an Isolationsteilen muss gemäß bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung durchgeführt werden.

Die Schutzeinrichtungen dürfen nicht verändert werden.

• Starten oder betätigen Sie den Anlass-Schalter mit Vorsicht, entsprechend den Herstelleranweisungen.

Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, nur so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen.

Schalten Sie den Motor aus, ziehen Sie den Netzstecker ab, vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen: – wenn die Maschine verlassen wird; – bevor Sie die Anschlussleitung überprüfen; – bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – wenn ein Fremdkörper getroffen wurde; – wenn die Maschine ungewöhnlich zu vibrieren beginnt.

• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.

• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Stellen Sie den Motor ab, vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen, – wenn Sie den Vertikutierer anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine zur Vertikutierfläche hin- und wieder wegtransportieren – beim Fahren außerhalb des Rasens; – wenn Sie die Maschine für kurze Zeit verlassen; – wenn Sie die Vertikutiertiefe einstellen wollen; – bevor Sie den Grasfangsack abnehmen. Wartung und Lagerung

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks darf nur bei ausgeschaltetem Motor erfolgen.

Prüfen Sie vor jedem Vertikutieren die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.

Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messerwelle. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden. Das Austauschen der Messer bzw. Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

Das Austauschen der Messer immer von einer autorisierten Fachwerkstatt durchführen lassen, da nach Reparatur- oder Wartungsarbeiten an Isolationsteilen (z.B. Messerwelle, Befestigungsteile) gemäß bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung durchgeführt werden muss.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.8

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Netzstecker durchzuführen. Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.

Das Gerät nicht unter fließendem Wasser oder mit Druckreinigern säubern. Die elektrische Anlage könnte beschädigt werden.

Aus Garantieleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden.

• Hinweis für die Schweiz: Elektro-Geräte dürfen nur betrieben werden, wenn ein Fehlerstrom-Schutzschalter mit einem maximalen Auslösestrom von 30 mA vorgeschaltet ist.

• Hinweis Österreich: Die Kupplungssteckdose des Anschlusskabels muss spritzwassergeschützt sein.

6 BESCHREIBUNG DER BAUTEILE

1 Elektrokabel-Anschluss-Stecker 2 Rastelement 3 Hebel zum Absenken/Ausheben der Messerwelle 4 Abdeckung 5 Luftschlitze Elektro-Motor 6 Motorhaube 7 Tragegriff 8 Auswurfklappe 9 Zugentlastung für Elektro-Kabel 10 Kabelführung 11 Überzugsschlauch 12 Arretierungsknopf (rot) 13 Betätigungsbügel für Motor (Sicherheitsschaltbügel) (35-V EL) Betätigungshebel für Motor (Sicherheitsschalthebel) (31-V EL, ohne Bild) 7 VORBEREITENDE ARBEITEN Zur Montage des Vertikutierers befinden sich folgende Einzelteile in der Verpackung:

• Montagefertiges Holmoberteil

• Werkzeugbeutel mit folgendem Inhalt: – Betriebsanleitung mit Konformitätserklärung – Garantiekarte und Garantiebedingungen – diverse Befestigungsteile (Zugentlastung, Flachrundschrauben, Scheiben, Muttern, Kabelführungen, Flügelmuttern, Kabelbinder). Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Führungsholm-Unterteil anbauen (Abbildung C1 ) Vor der Montage des Führungsholm-Unterteils muss zuerst die Zugentlastung (1) über den Unterholm (2) geschoben werden. – Die Holmenden außen beidseitig an den Befestigungspunkten des Gehäuses ansetzen. Es können zwei Holmhöhen eingestellt werden. – Die beiliegenden Flachrundschrauben (3) von innen durch Gehäuse und Holm schieben. – Von außen beidseitig je eine Scheibe (4) auf die Schrauben setzen und mit selbstsichernden Muttern (5) verschrauben. Führungsholm-Oberteil anbauen (Abbildung C3 ) – Das Holmoberteil rechts und links am Holmunterteil ansetzen, so dass die Befestigungsbohrungen der beiden Holmteile übereinstimmen. – Die Kabelführungen (1) von außen nach innen durchstecken, beide Holmteile mit je einer Scheibe (2) und einer Flügelmutter (3) auf der Innenseite verschrauben.9

– Kabel (4) und Bowdenzug (5) in die Kabelführungen (1) einlegen. Dadurch wird ein Einklemmen des Kabels bzw. Bowdenzuges beim Umklappen des Führungsholmes verhindert. – Kabel und Bowdenzug mit Hilfe der Kabelbänder (6) aus dem Werkzeugbeutel am Unterholm befestigen.

8 VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Alle Verschraubungen auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere der korrekte Zusammenbau und Zustand der Messerwelle ist zu prüfen (siehe hierzu Kapitel „Wartung der Messerwelle“). Arbeiten an der Messerwelle immer von einer autorisierten Fachwerkstatt durchführen lassen, da nach Reparatur- oder Wartungsarbeiten an Isolationsteilen (z.B. Messerwelle, Befestigungsteile) gemäß bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung durchgeführt werden muss. Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind!

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 WICHTIG Wenn das Gerät an einem Stromerzeuger betrieben werden soll, vorher eine autorisierte Fachwerkstatt befragen, welcher Stromerzeuger geeignet ist. Anbringen des Anschlusskabels (Abbildung C2 ) ACHTUNG Um den ordnungsgemäßen und sicheren Betrieb des Gartengerätes zu gewährleisten, ist ein Anschlusskabel der Mindestqualität H05 RN-F (alternativ H05 VV-F) nach DIN/VDE 0282/4, mit einem Querschnitt von 3 x 1 mm² und einer aus Gummi oder gummiüberzogenen Anschlusskupplung nach DIN/VDE 0620 erforderlich. Der Anschluss muss an einer Schukosteckdose 230 V Wechselstrom, Absicherung 16 A träge, erfolgen. Bei Verwendung eines Kabels mit Kindersicherung ist auf eine einwandfreie Funktion (Leichtgängigkeit) der Sicherung zu achten, da sonst der Anschlussstecker des Gerätes beschädigt werden kann. WICHTIG Kabel mit einem Querschnitt von 3 x 1 mm

sollten nur bis zu einer Länge von 25 Meter verwendet werden. Bei Verwendung eines Anschlusskabels von 3 x 1,5 mm

Querschnitt kann die Länge des Anschlusskabels 40 Meter betragen. – Das Anschlusskabel zuerst in die Schalter-Stecker-Kombination am Oberholm einstecken – Dann erst das Anschlusskabel am Stromnetz anschließen. – Beim Abnehmen des Kabels immer zuerst den Kabelstecker vom Stromnetz herausziehen. Einhängen des Anschlusskabels in der Zugentlastung (Abbildung D2 ) ACHTUNG Das Gerät darf nicht ohne Zugentlastung verwendet werden um Beschädigungen der Schalter-Stecker-Kombination und des Kabels zu verhindern. Zur sicheren Befestigung am Gerät muss das Kabel in die Zugentlastung eingehängt werden. Dadurch wird das Abziehen der Kabelsteckdose am Gerät verhindert. Außerdem legt sich so das Kabel beim Wenden selbsttätig auf die andere Seite um. – Im Kabel eine halbkreisförmige Schlaufe - ca. 80 cm von der Anschlusskabel-Kupplung entfernt - bilden. – Das Kabel in die Zugentlastung von unten her durchstecken und um die Befestigungsstege schlingen. – Kabel an beiden Enden fassen und in der Zugentlastung stramm ziehen. Starten des Motors (Abbildung A2 ) Vor dem Starten des Motors darauf achten, dass die Messerwelle sich in der Aushebungsposition (1) befindet Z2 . Den Motor nur hinter dem Vertikutierer stehend starten. Den Vertikutierer in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf der Messerwelle und erschwert den Startvorgang). Wo dies nicht möglich ist, hilft man sich durch Schrägstellen des Vertikutierers in der Art, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. – Zum Einschalten des Motors zuerst den roten Knopf drücken und halten. – Mit der anderen Hand den Schalthebel (31-V EL) bzw. Schaltbügel (35-V EL) an das Holmoberteil ziehen. Während des Betriebes muss der Schalthebel bzw. Schaltbügel in dieser Stellung festgehalten werden. – Der rote Knopf kann dann losgelassen werden.10

WICHTIG Wenn der Motor nach 5 Sekunden nach Einschalten des Gerätes nicht anläuft, dann

1. Schaltbügel wieder loslassen

2. Netzstecker abziehen!

3. Anschlussleitung prüfen

4. Spannungsversorgung am Haus (Sicherung) prüfen

5. Gerät auf Blockierungen der Messerwelle prüfen

6. Von einer autorisierten Fachwerkstatt prüfen lassen.

10 ABSTELLEN DES MOTORS (Abbildung F ) Zum Abstellen des Motors den Schaltbügel bzw. Schalthebel loslassen. Der Motor schaltet sich aus und das Schneidwerkzeug kommt zum Stillstand. Achtung! Das Schneidwerkzeug läuft nach!

ACHTUNG Verletzungen vermeiden! Motor und Schneidwerkzeug müssen anhalten. Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. Sicherheitsschaltbügel bzw. Schalthebel loslassen. – Das Schneidwerkzeug kommt zum Stillstand. – Der Motor geht aus.

12 EINSTELLEN DER VERTIKUTIERTIEFE

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Das Einstellen der Vertikutiertiefe darf nur bei ausgeschaltetem Motor erfolgen! Die Arbeitstiefe ist abhängig von der Abnutzung der Messer und muss außerdem auf die jeweiligen Gras- und Bodenverhältnisse eingestellt werden. Die Vertikutiertiefe immer auf einer ebenen Rasenfläche prüfen und einstellen. Bei abgesenkter Messerwelle sollten die Messer die Grasnarbe eben anritzen. Eine Arbeitstiefe bis 3 mm ist zu empfehlen. Bei einem gepflegten, steinfreien Rasen mit weichem Boden kann die Vertikutiertiefe etwas größer eingestellt werden. Bei stark vermooster Rasenfläche sollte mit einer geringeren Arbeitstiefe begonnen werden. Einstellung (Abbildung Z2 + V2 ) Bei Lieferung befindet sich die Messerwelle in der Aushebungsposition (1) Z2 . – Die Vertikutiertiefe wird mit Hilfe des grauen Rastelementes (2) vorgewählt. Das Rastelement leicht nach unten drücken und in der gewünschten Position wieder einrasten V2 . Dieses Rastelement ermöglicht Ihnen, die eingestellte Arbeitsposition jederzeit wiederzufinden. – Die Messewelle wird mit dem links angebrachten schwarzen Hebel (3) in die ausgewählte Arbeitstiefe abgesenkt. Den Hebel zuerst leicht nach unten drücken und dann bis zum Anschlag an das Rastelement (2) ziehen V2 . Zur Verringerung der Hebelkräfte kann das Gerät am Oberholm leicht angehoben werden, bis die Hinterräder keinen Bodenkontakt haben. – Zum Ausheben der Messerwelle aus der Arbeitsposition wird der Hebel (3) zuerst nach unten gedrückt und dann ganz nach vorne geschoben. In Pos. (1) ist die Messerwelle nicht mehr im Einsatz. Die voreingestellte Vertikutiertiefe wird hierdurch nicht verändert Z2 . Vertikutierprobe – Beim Neugerät das Rastelement (2) in der "MIN" Position einrasten. – Den Motor starten. – Messewelle absenken. – Das Gerät langsam in Arbeitsrichtung bewegen. Arbeitsergebnis prüfen. Sollte das Vertikutierergebnis nicht zufriedenstellend sein, Messerwelle ausheben, Motor ausschalten und das Rastelement (2) in der nächsten Position einrasten. – Erneute Vertikutierprobe Bei Blockieren des Motors oder Steinschlaggeräuschen das Gerät sofort ausschalten. Geringere Arbeitstiefe einstellen.Nach einigen Bet

betrieben werden Fangsack am

ausrichten. – Die Haltepro – Die Auswurf

WARNUNG Beim Betrieb oh (heruntergeklap

ACHTUNG Das Gerät kann

auszuschöpfen. Hanglagen von

Das Kabel derart kann. Beim Wen

benutzen. Prüfung der B

Schaltbügel / Sch kommen. Achtun

Grasfangsacks len und Stillstand

ehör) m zusätzlichen Gr

ügel voran in das rahmen des Fang

n wir Ihnen aber r auf Ihren sicher

Vertikutieren die Maschine es l

Schneidwerkzeug g auf Anzeichen v

ung R1 + S1 ) Fangtuch einsetze

ffnen. it seinen seitlichen

e Schräglage bis dringend, dieses

l-Nr. siehe Origina n. Die oberen Näh

cken R1 . Haken oben am

ert wird. Nur mit ei gen –

ütteln. immer geschloss

n bildet. nur in einwandfrei

behör) am Bügel se einhängen

Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Das Holmoberteil (Isolation) auf Beschädigungen prüfen. Sollte der Überzugsschlauch beschädigt sein, unbedingt die nächste autorisierte Fachwerkstatt aufsuchen, da sonst Verletzungen (elektrischer Stromschlag) durch Berührung mit spannungsführenden Teilen auftreten können. Alle 10 Betriebsstunden Schrauben und Muttern auf festen Sitz prüfen und gegebenenfalls nachziehen! Zur Vermeidung einer Gefährdung auch vor jedem Vertikutieren den Zustand und festen Sitz der Messer prüfen (siehe hierzu Kapitel „Wartung der Messerwelle”). WARNUNG Arbeiten an der Messerwelle, das Öffnen oder Abnehmen jeglicher mit dem Gerät verbundenen Abdeckungen immer von einer Fachwerkstatt durchführen lassen, da nach Reparatur- oder Wartungsarbeiten an Isolationsteilen (z.B. Messerwelle, Befestigungsteile, Abdeckungen) gemäß bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung durchgeführt werden muss. Außerdem können sich durch eine falsch zusammengebaute Messerwelle Teile lösen, was zu schweren Verletzungen führen kann. Bei Blockierung der Messerwelle, z.B. durch Auffahren auf ein Hindernis oder durch Fremdkörper, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Vertikutierers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Zeitliche Einschränkungen Beim zeitlichen Betrieb von Vertikutierern sind regionale Einschränkungen möglich. Vor Inbetriebnahme des Vertikutierers informieren Sie sich bitte bei der zuständigen kommunalen Behörde. Tipps zur Rasenpflege (Abbildung M ) Beim Vertikutieren das Gerät in geraden Bahnen mit mäßiger Schrittgeschwindigkeit führen. Bedingt durch die Vorwärts- Drehrichtung der Messerwelle ist nur eine geringe Schiebekraft notwendig. Je nach Bodenbeschaffenheit ist es teilweise notwendig, den Vertikutierer entgegen der Arbeitsrichtung zurückzuhalten. Enge Kurvenfahrt vermeiden. Bei stark vermoostem oder verunkrautetem Rasen empfiehlt es sich, ein weiteres Mal, rechtwinklig zur ersten Arbeitsrichtung, zu vertikutieren. Beim Vertikutieren ohne Fangsack vor dem zweiten Arbeitsgang das herausgearbeitete Vertikutiergut entfernen. Zusätzlich aufliegendes Vertikutiergut würde das Vertikutierergebnis verschlechtern, das Gerät zusätzlich belasten und dem Bediener die Arbeit unnötig erschweren (stärkere Schiebekräfte). Das Entfernen/Aufnehmen des Vertikutierguts kann am einfachsten durch Absaugen mit einem Rasenmäher mit TurboStar System erfolgen oder manuell geharkt werden. 15 WARTUNGSINTERVALLE WICHTIG Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie Mängel feststellen wenden Sie sich bitte an eine autorisierte Fachwerkstatt. Routinewartungen an der Maschine entsprechend den nachfolgenden Wartungsintervallen durchführen. Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung aufgeführten Wartungsarbeiten durchgeführt werden. Vor der ersten Inbetriebnahme

• Alle Verschraubungen auf festen Sitz prüfen.

• Die Messerwelle prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel bzw. -hebel einwandfrei funktioniert.

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind. Vor jedem Betrieb

• Rasenfläche überprüfen und alle Fremdkörper entfernen.

• Bereich des Begrenzungskabels prüfen (falls auch ein autonomer Mäher zur Rasenpflege eingesetzt wird).

• Zustand und festen Sitz der Messer prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt austauschen bzw. festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel bzw. -hebel einwandfrei funktioniert.

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

• Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit prüfen.

• Das Holmoberteil (Isolation) auf Beschädigungen prüfen.

• Die Anschlussleitung auf Beschädigungen und Alterung überprüfen.13

Alle 10 Betriebsstunden

• Alle Verschraubungen auf festen Sitz prüfen.

• Messerwelle auf Verschleiß und Sitz prüfen. Nach jedem Betrieb

• Den Vertikutierer reinigen.

• Die Messer auf Schäden und Verschleiß überprüfen. Bei der Jahresinspektion

• Den Bereich unter der Riemenabdeckung reinigen lassen.

16 PFLEGE UND WARTUNG DES VERTIKUTIERERS

Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität!

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Reinigung (Abbildung N3 ) Schmutz und Grasreste direkt nach dem Vertikutieren entfernen. Das Gerät auf die Seite legen und zur Reinigung Bürste oder Lappen verwenden. Die Luftschlitze zur Kühlung des Elektromotors (1) müssen frei von Schmutz und Grasresten sein. WICHTIG Nie das Gerät mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden. Aufbewahrung Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, abstellen. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen. Umklappen des Führungsholmes – Zur Platz sparenden Aufbewahrung die beiden Flügelmuttern soweit lösen, dass sich der obere Führungsholm ohne Widerstand zum Motor hin umklappen lässt. – Kabel und Bowdenzug dabei nicht knicken oder quetschen. VORSICHT Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim Lösen der Flügelmuttern zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil und Holm-Oberteil ergeben. Es besteht Verletzungsgefahr! Transport und Sicherung des Gerätes (Abbildung N ) – Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie vorne am Tragegriff und hinten am Querholm des Führungsholm-Unterteils (siehe Abbildung N ). Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu Heben oder Tragen. – Das Gerät stehend transportieren. – Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird. – Den Grasfangsack aushängen und während des Transports separat sichern. – Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. – Bei Ladegütern die rollen können wird das Direktzurren mit vier Spanngurten empfohlen. Sichern Sie das Gerät an den Rädern so, dass es sich während der Fahrt nicht bewegt. ACHTUNG Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen. Wartung des Messerwelle Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messer. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden.14

WARNUNG Das Auswechseln der Messer immer von einer autorisierten Fachwerkstatt durchführen lassen, da nach Reparatur- oder Wartungsarbeiten an Isolationsteilen (z.B. Messerwelle, Befestigungsteile) gemäß bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung durchgeführt werden muss. Außerdem können sich durch eine falsch zusammengebaute Messerwelle Teile lösen, was zu schweren Verletzungen führen kann.

– Der komplette Messersatz muss ausgetauscht werden, wenn die Verschleißgrenze (runde Markierung auf dem Messer) erreicht worden ist bzw. ein Nachstellen der Vertikutiertiefe nicht mehr möglich ist. – Bei Ersatz nur Original-Vertikutiermesser verwenden! – Ersatz-Vertikutiermesser müssen dauerhaft mit dem Namen und/oder Firmen-Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein.

Auswechseln des Zahnriemens Aus sicherheitstechnischen Gründen weisen wir ausdrücklich darauf hin, dass der Antriebsriemen nur durch ein Original-Teil ersetzt werden darf! Das Auswechseln des Zahnriemens immer von einer autorisierten Fachwerkstatt ausführen lassen.

17 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen Mögliche Ursachen Beseitigung

Motor läuft nach 5 Sekunden nach Einschalten des Gerätes nicht an Keine Netzspannung. Netzstecker anschließen C2 . Sicherung überprüfen.

nschlusskabel beschädigt. Von einer autorisierten Fachwerkstatt prüfen lassen. Messerwelle blockiert Vertikutiertiefe überprüfen. Messerwelle reinigen (vorher Netzstecker abziehen!). Maschine beim Starten an kippen. Von einer autorisierten Fachwerkstatt prüfen lassen.

Motor setzt aus Gras ist zu hoch Rasen vor mähen Blockierung durch Fremdkörper Von einer autorisierten Fachwerkstatt prüfen lassen. Vertikutiertiefe zu groß Vertikutiertiefe neu einstellen V2 .

Arbeitsergebnis nicht zufriedenstellend Gras ist zu hoch Rasen vor mähen

bnutzung der Messer Nachstellen der Vertikutiertiefe V2 . Messerwelle von einer autorisierten Fachwerkstatt auswechseln lassen Vertikutiertiefe nicht an Gras- und Bodenverhältnisse angepasst Vertikutiertiefe neu einstellen V2 .

Starke Erschütterungen (Vibrieren) Von einer autorisierten Fachwerkstatt prüfen lassen.

Messerwelle dreht nicht Zahnriemen defekt Von einer autorisierten Fachwerkstatt prüfen bzw. auswechseln lassen. Reparaturen an Elektrogeräten dürfen nur von Elektro-Fachkräften ausgeführt werden. Bitte nicht selbst reparieren! Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt. Dies gilt insbesondere für Geräte mit Elektromotor, da hier bei Reparaturen immer eine Isolationsschutzprüfung vorgenommen werden muss. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.1
