GEBRUIKSAANWIJZING EL 10x50 Swarovski

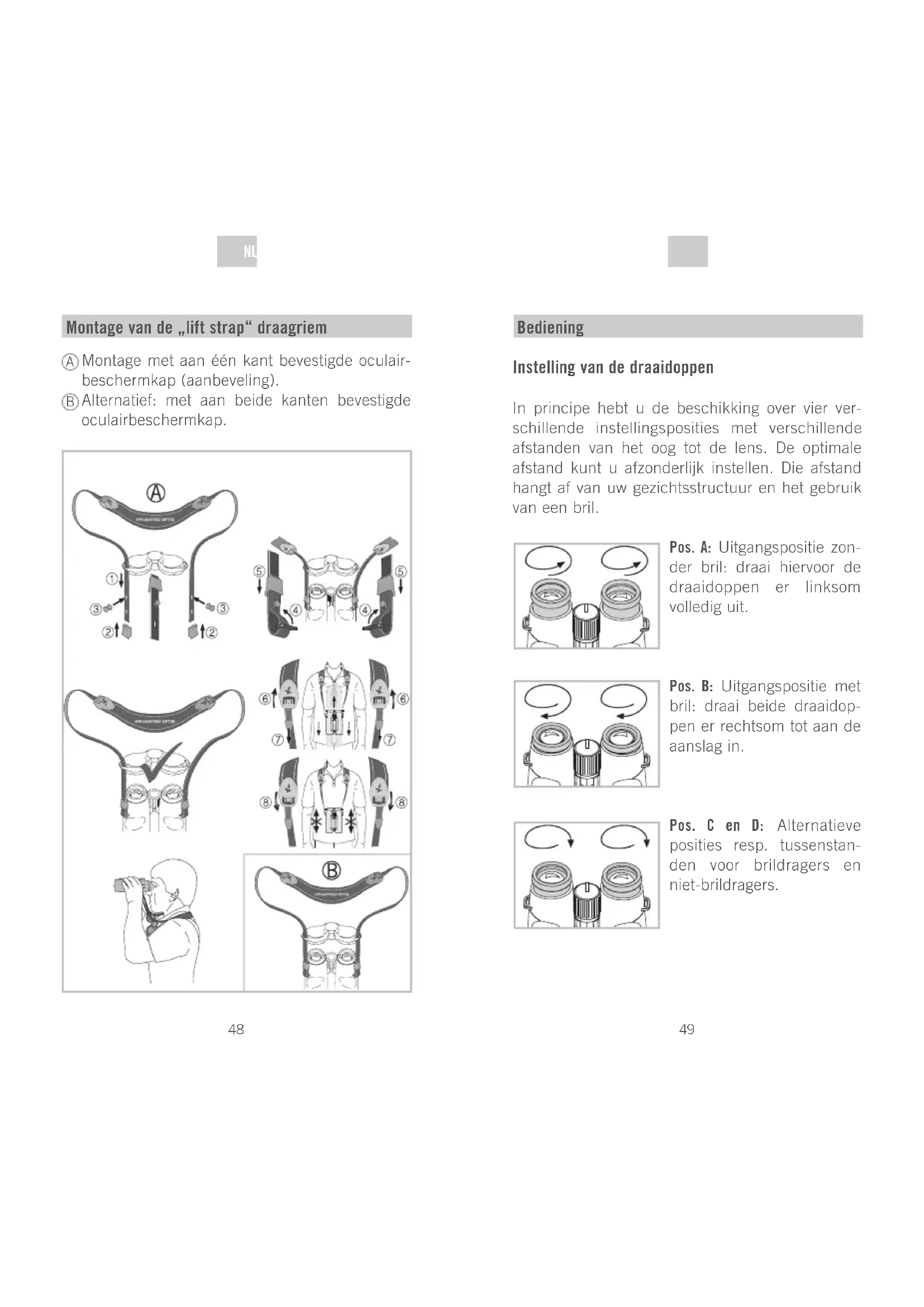

DENL NL Montage van de „lift strap“ draagriem Montage met aan één kant bevestigde oculair- beschermkap (aanbeveling). Alternatief: met aan beide kanten bevestigde oculairbeschermkap.

Instelling van de draaidoppen In principe hebt u de beschikking over vier ver- schillende instellingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u afzonderlijk instellen. Die afstand hangt af van uw gezichtsstructuur en het gebruik van een bril. Pos. A: Uitgangspositie zon- der bril: draai hiervoor de draaidoppen er linksom volledig uit. Pos. B: Uitgangspositie met bril: draai beide draaidop- pen er rechtsom tot aan de aanslag in. Pos. C en D: Alternatieve posities resp. tussenstan- den voor brildragers en niet-brildragers. Bediening51

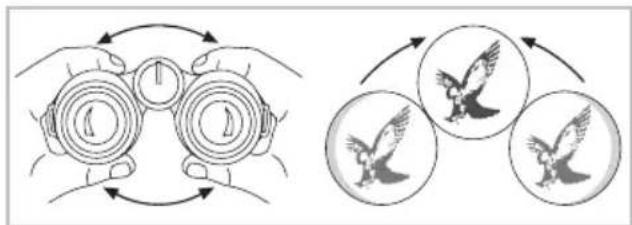

Instelling van de oogafstand Om één enkel rond beeld te zien moet u de beide helften van de verrekijker zo ver uit elkaar trekken tot er geen storende schaduwen meer optreden. Instelling van de beeldscherpte Met het scherpstelwieltje kunt u elk voorwerp van de kortste instelafstand (zie Technisch gegevensblad) tot oneindig scherp stellen. Bij oneindig wijst het kleine neusje van het scherpstelwieltje omhoog. Dioptrie-correctie Om een optimale beeldkwaliteit te bereiken moet een eventueel verschil in gezichtsvermogen tussen het linker en het rechteroog worden gecompen- seerd. NL NL

- 4 3 2 1 0 1 2 3 4 Gebruik bij gelijk gezichtsvermogen van beide ogen:

1. Trek het scherpstelwieltje naar buiten.

2. Zet de dioptrieschaal op „0“ door aan het

scherpstelwieltje te draaien.

3. Druk het scherpstelwieltje vervolgens weer naar

binnen. Gebruik bij verschillend gezichtsvermogen van beide ogen:

1. Kijk met het linkeroog door het linkeroculair en

stel met het scherpstelwieltje de beeldscherpte van een gekozen voorwerp in.

2. Trek het scherpstelwieltje naar buiten.

3. Kijk nu met het rechteroog door het rechter-

oculair naar hetzelfde voorwerp en stel met het scherpstelwieltje de optimale beeldscherpte in.53

4. Druk het scherpstelwieltje vervolgens weer naar

binnen. Onthoud uw persoonlijke dioptriewaarde op de dioptrieschaal. Montagehandleiding van de objectiefbeschermkap

NL NL omdat vuil het oppervlak van de lens kan bescha- digen. Als het doekje vuil is, kunt u het in een handwarm zeepsopje wassen en in de buitenlucht laten drogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken! Reiniging Wij hebben alle elementen en oppervlakken zo geconcipieerd dat ze eenvoudig te reinigen zijn. Om de optische briljantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet houden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam een beetje op de optiek te ademen en dan met het reinigings- doekje te reinigen. De behuizing onderhoudt u het beste met een zacht, vochtig poetsdoekje (gebruik niet het reini- gingsdoekje voor de optiek). Bij sterke verontreiniging (bijv. zand) kan de oog- klep er compleet afgeschroefd worden zodat het oculair eenvoudig kan worden schoongemaakt. Reiniging en onderhoud Reinigingsdoekje Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is geschikt voor objectieven, oculai- ren en brillen. Houd het reinigingsdoekje schoon,55

Bewaren De verrekijker bewaart u het beste in de tas op een goed geventileerde plaats. Als de verrekijker nat is, moet hij eerst gedroogd worden. In tropische gebieden of in regio’s met een hoge lucht- vochtigheid is de beste bewaarplaats een luchtdichte zak of doos met een vochtabsorberend middel (bijv. silicagel).

Alle gegevens zijn typische waarden. Wijzigingen in uitvoering en levering alsmede drukfouten voorbehouden. BA-701-01, 03/2014 NL NL Voor uw veiligheid! WAARSCHUWING! Kijk nooit met de verre- kijker in de zon! Dat leidt tot beschadiging van uw ogen! Kijk nooit tijdens het lopen door de verrekijker! U zou hindernissen over het hoofd kunnen zien! Algemene aanwijzingen Bescherm uw verrekijker tegen stoten. Reparatie en service mogen enkel uitgevoerd worden door SWAROVSKI OPTIK Absam (Austria) of SWAROVSKI OPTIK North America. Iedere werkzaam- heid verricht door een niet-geauthoriseerde partij resulteert in het vervallen van de garantie.57
