| Produkttyp | Fernglas |
| Marke | Swarovski |
| Modell | EL 10x50 |
| Vergrößerung | 10x |
| Objektivdurchmesser | 50 mm |
| Fokussierung | Zentralrad mit Dioptrienausgleich |
| Dioptrienausgleich | Ja, Einstellung am rechten Okular (Skala von -5 bis +5) |
| Augenmuscheln | Drehbar, 4 Positionen (mit/ohne Brille) |
| Augenabstand | Einstellbar durch Schwenken beider Rohre |
| Trageriemen | Inklusive, Montage mit Schutzkappe |
| Schutzkappen | Okulare und Objektive inklusive |
| Reinigungstuch | Mikrofaser inklusive |
| Garantie | 10 Jahre international (Teile und Arbeit die ersten 5 Jahre) |
| Pflege | Reinigung mit Pinsel, dann Mikrofasertuch; Gehäuse mit feuchtem Tuch |
| Sicherheit | Niemals direkt in die Sonne schauen; nicht beim Gehen verwenden |
| Reparaturen | Nur durch SWAROVSKI OPTIK Absam (Österreich) oder SWAROVSKI OPTIK North America |
| Optionales Zubehör | Erhältlich auf www.swarovskioptik.com |
| Verwendung | Terrestrische und astronomische Beobachtung |
| Stromversorgung | Keine (optisches Fernglas) |
| Mitgelieferte Dokumente | Bedienungsanleitung, Garantiekarte |
Häufig gestellte Fragen - EL 10x50 Swarovski
Benutzerfragen zu EL 10x50 Swarovski
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ferngläser kostenlos im PDF-Format! Finden Sie Ihr Handbuch EL 10x50 - Swarovski und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EL 10x50 von der Marke Swarovski.
BEDIENUNGSANLEITUNG EL 10x50 Swarovski

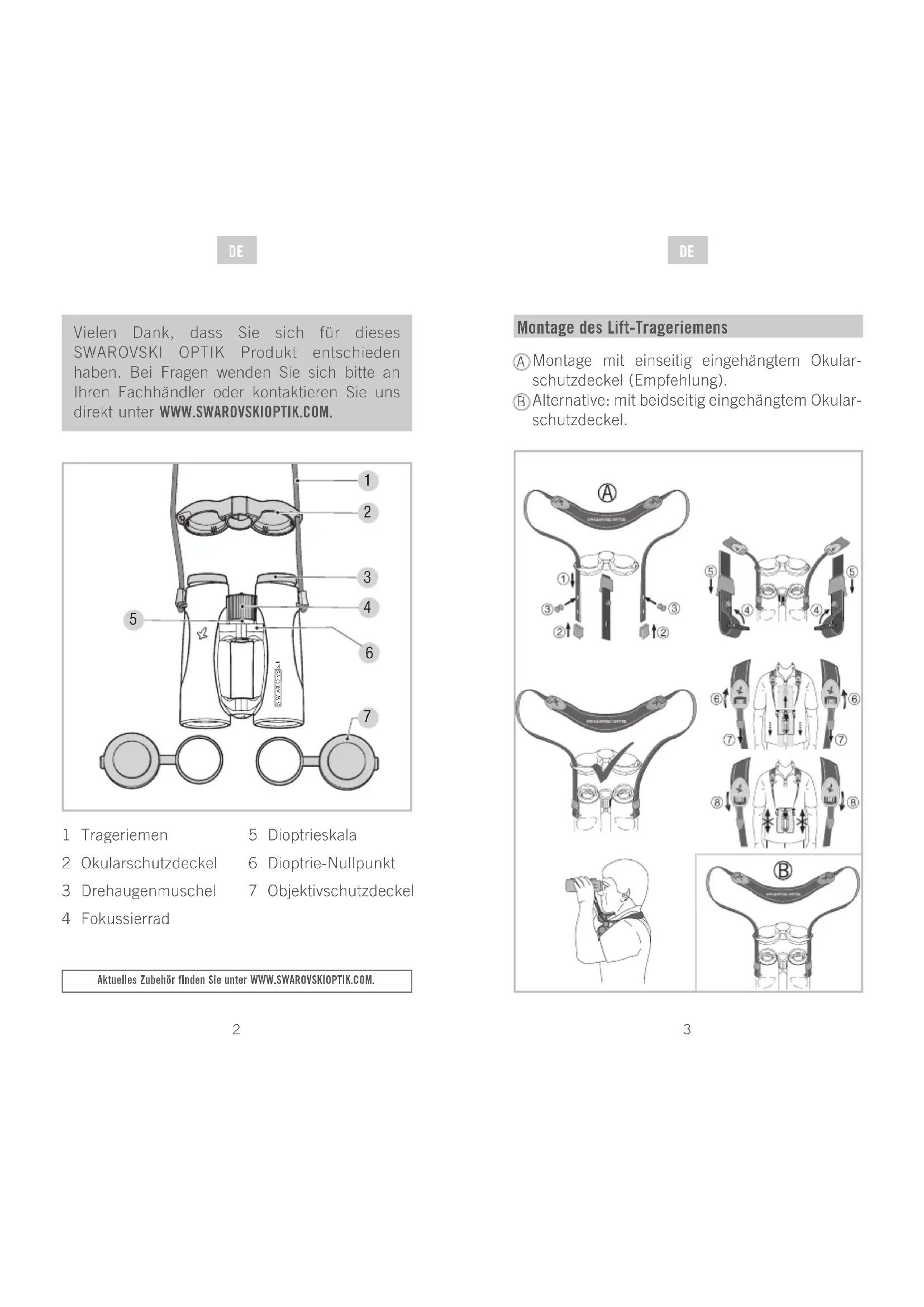

Vielen Dank, dass Sie sich für diese SWAROVSKI OPTIK Produkt entschieden haben. Bei Fragen wenden Sie sichitte an ihren Fachhändler oder kontaktieren Sie uns direkt unter WWW.SWAROVSKIOPTIK.COM.
1Trageriemen
5 Dioptrieskala
2 Okularschutzdeckel
6 Dioptrie-Nullpunkt
3 Drehaugenmuschel
7 Objektivschutzdeckel
4 Fokussierrad
Aktuelles Zubehorfinden Sie unter WWW.SWAROVSKIOPTIK.COM
DE
Montage des Lift-Trageriemens
A Montage mit einseitig eingehängtem Okularschutzdeckel (Empfehlung).
BAlternative:mitbeidseitigeingehangtemOkular-schutzdeckel.
DE
DE
Bedienung
Einstellung der Drehaugenmuschel
Grundsätzlich stehen Ohnen vier verschiedene Einstellungenpositionen mit entsprechlichem Abstand des Auges zur Linse zur Verfugung. Den optimalen Abstand konnen Sie individuell einstellen. Diese ist von ihrer Gesichtsstrukur und der Verwendung einer Brille abhängig.
Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeitigersinn die Augenmuscheln ganz hereus.
Pos. B: Ausgangsposition mit Brille: Drehen Sie bereits Drehaugenmuscheln im Uhrzeigersinn bis zum Anschlag hinein.
Pos. C und D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie nicht Brillenträger.
Einstellung des Augenabstandes
Um ein einziges rundes Bild zu sehen, müssen Sie bereits Fernglashäften soweit knicken, bis keine störenden Schatten mehr auftreten.
Einstellen der Bildschärfe
Durch Drehen des Fokussierrades konnen Sie jeder Objet von der kürzsten Einstellentfernung (siehe Technisches Datenblatt) bis unendlich scharf stellen.
Bei unendlich zeigt die keine Nase des Fokussierrades nach oben.
Dioptrieausgleich
Um optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehrkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.
DE
Verwendung bei gleicher Sehrkraft beider Augen:
- Ziehen Sie das Fokussierrad Heraus.
- Stellen Sie die Dioptrieskala durch Drehen des Fokussierrades auf 0^ .
- Drucken Sie danach das Fokussierrad wieder hinein.
Verwendung bei unterschiedlicher Sehrkraft beider Augen:
- Blichen Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.
- Ziehen Sie das Fokussierrad hersaus.
- Blichen Sie nun mit dem rechten Auge durch das rechte Okular auf das selbst Objekt und stellen Sie mit dem Fokussierrad auf optimale Bildschärfe ein.
DE
- Drucken Sie danach das Fokussierrad wieder hinein.
Bitte merken Sie sich ihren persönlichen Dioptriewert auf der Dioptrieskala.
Montageanleitung des Objektivschutzdeckels
Wartung und Pflege
Reinigungstuch
Mit diesen Spezialtuch aus Mikrofasern konnen Sie selbst empfindlichste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen.itte halten Sie das Reinigungstuch sauber, da
DE
Verunreinigungen die Linsenoberfläche beschädigten konnen. Ist das Tuch verschmutzt, konnen Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen halten. Verwenden Sie esitte ausschließlich zur Reinigung von Glasflächen!
Reinigung
Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.
Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollen den Sie die Glasoberflächen schmutz-, ol- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst großere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfeht sich leichtes Anhauchen und Reinigung mit dem Reinigungstuch.
Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (nicht das Optik-Reinigungstuch verwenden).
Bei starker Verschmutzung (z. B. Sand) sind die Drehaugenmuscheln komplett abschraubbar und somit einfachst zu reinigen.
DE
Aufbewahrung
Sie sollen den Ihr Fernglas in seiner Tasche an einem gut gelufteten Ort aufbewahren.
lst das Fernglass nass,
muss es vorher getrocknet
werden.
In Tropengebieten oder in
Gegenden mit hoher Umgebungsfeuchtigkeit ist der
beste Lagerort ein luftdichter Behalter mit einem Feuchtigkeits-Absorptionsmittel (z. B. Silicagel).
Zu Ihrer Sicherheit!
WARNING!
Niemals mit dem Fernglas in die Sonne blichen! Das fuhrt zu einer Verletzung Ihrer Augen!
Niemals während des Gehens durch das Fernglas blichen! Sie konnten Hinderisse übersehen!
DE
Allgemeine Hinweise
Schützen SieitteIhrFern-glasvorStoBen.
Reparatur- und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden, an
sonsten erlischt die Garantie.
Alle Angaben sind typische Werte.
Änderungen in Ausführung und Lieferung
sowie Druckfehler sind vorbehalten.
BA-701-01,03/2014
10
EN
Beschem uw verrekijker gegen stoten.
3 Vridbar Ögonmussla
7 Objektivskydd
4 Fokuseringshjul
Aktuella tillbehör hittar du på WWW.SWAROVSKIOPTIK.COM.
Mit diesen SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworbene, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewährten:
Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenen Ermessen instandzusetzen oder auszulauschen. Wahrend der ersten fünf Jahre übernahmen wir zusätzlich auch die Kosten für die Arbeit.
Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschrankt.
Bei Änderung der Produktpalette gehalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.
Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemäß Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.
Die Garantie hat nur dann Gültigkeit, wenn these Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.
Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sieitte das Gerät samtthisem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIKFachhandler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, deren these Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. DieRetoursendung, versichert (Transportmittel nach unserer Wahl),erfolgt im Falle von Garantiereparaturen gratis, ansonst gegenBerechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll- bzw.Fiskalabgaben zu Lasten des Empfängers.
These Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.
Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann davon nur eintrreten, sofern eine gesetzliche Pflicht dazu besteht.
