Tipo di prodotto	Binocolo
Marca	Swarovski
Modello	EL 10x50
Ingrandimento	10x
Diametro dell'obiettivo	50 mm
Messa a fuoco	Ghiera centrale con correzione diottrica
Correzione diottrica	Sì, regolazione sull'oculare destro (graduazione da -5 a +5)
Paraocchi	Rotante, 4 posizioni (con/senza occhiali)
Distanza interpupillare	Regolabile ruotando entrambi i tubi
Cinghia di trasporto	Inclusa, montaggio con cappuccio protettivo
Cappucci protettivi	Oculari e obiettivi inclusi
Panno per la pulizia	Microfibra inclusa
Garanzia	10 anni internazionale (parti e manodopera i primi 5 anni)
Manutenzione	Pulizia con spazzola poi panno in microfibra; corpo con panno umido
Sicurezza	Non guardare mai direttamente il sole; non utilizzare mentre si cammina
Riparazioni	Solo da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America
Accessori opzionali	Disponibili su www.swarovskioptik.com
Utilizzo	Osservazione terrestre e astronomica
Alimentazione	Nessuna (binocolo ottico)
Documenti forniti	Manuale di istruzioni, carta di garanzia

Domande frequenti - EL 10x50 Swarovski

Come regolare la correzione diottrica sul binocolo EL 10x50?

Estrarre la ghiera di messa a fuoco, quindi ruotarla per portare la graduazione della diottria a '0' se la vostra acuità visiva è identica. Altrimenti, mettere a fuoco con l'occhio sinistro, estrarre la ghiera, quindi regolare con l'occhio destro fino a nitidezza. Premere nuovamente la ghiera.

Come pulire le lenti del binocolo Swarovski?

Rimuovere prima le particelle grandi con una spazzola. Per una pulizia profonda, inumidire leggermente la superficie con il respiro e utilizzare il panno in microfibra fornito. Per il corpo, utilizzare un panno morbido e umido.

Qual è la garanzia del binocolo EL 10x50?

La garanzia internazionale è di 10 anni dalla data di acquisto. I primi 5 anni, le parti e la manodopera sono coperte. Le riparazioni devono essere effettuate da SWAROVSKI OPTIK.

Si può utilizzare il binocolo con gli occhiali?

Sì, ruotare i paraocchi rotanti in senso orario fino all'arresto (posizione B). È possibile anche utilizzare una posizione intermedia (C o D) a proprio piacimento.

Come montare la cinghia di trasporto?

Fissare la cinghia agganciandola da un lato del cappuccio protettivo oculare (consigliato) o da entrambi i lati. Seguire gli schemi del manuale.

Quali sono i rischi se si guarda il sole con il binocolo?

Non orientare mai il binocolo direttamente verso il sole, poiché ciò può provocare lesioni oculari gravi e irreversibili.

Come riporre il binocolo?

Riporlo nella sua custodia in un luogo asciutto e ben areato. Se è bagnato, asciugarlo prima. In zona tropicale, utilizzare una custodia stagno con un assorbitore di umidità (gel di silice).

La messa a fuoco è identica per entrambi gli occhi?

La ghiera centrale regola la nitidezza per entrambi gli occhi simultaneamente. Se i vostri occhi hanno acuità diverse, utilizzare la correzione diottrica sull'oculare destro per compensare.

Il binocolo è impermeabile?

Il manuale non specifica l'impermeabilità, ma i binocoli Swarovski di alta gamma sono generalmente riempiti di azoto e impermeabili. Per maggiori dettagli, consultare il sito ufficiale.

Dove trovare accessori aggiuntivi per il binocolo?

Gli accessori sono disponibili sul sito www.swarovskioptik.com. Troverete paraocchi, cinghie, custodie, ecc.

MANUALE UTENTE EL 10x50 Swarovski

La ringraziamo per aver scelto un prodotto SWAROVSKI OPTIK. Per ulteriori informazioni La preghiamo di rivolgersi ad un Rivenditore Autorizzato oppure ci contatti su WWW.SWAROVSKIOPTIK.COM.

1 Cinghia
4 Ghiera di messa a fuoco
2 Coperchio di protezione per oculare
5 Scala delle diottrie
3 Conchiglia oculare girevole
6 Azzeramento diottrie

I nostri accessori sono sul site WWW.SWAROVSKIOPTIK.COM.

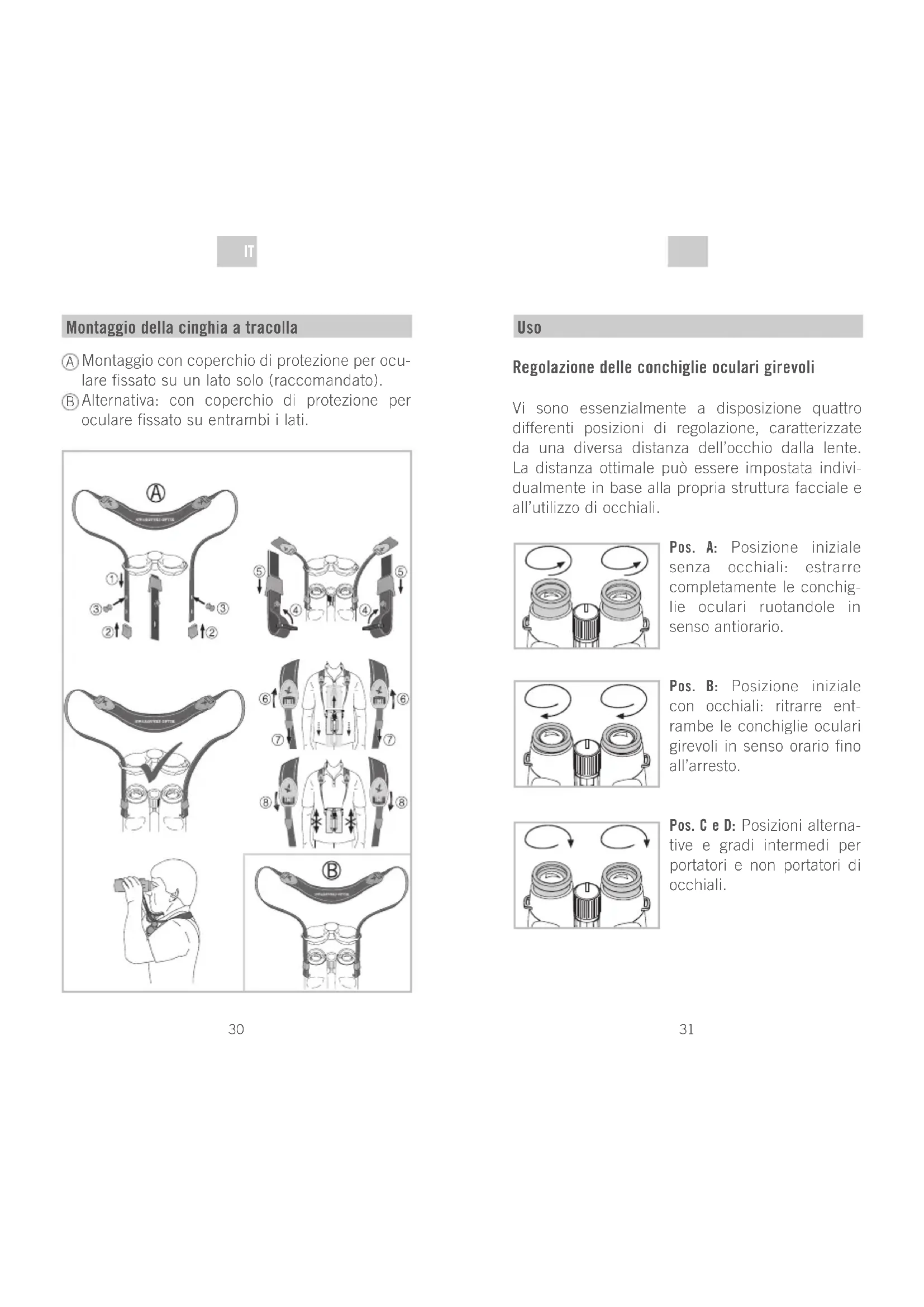

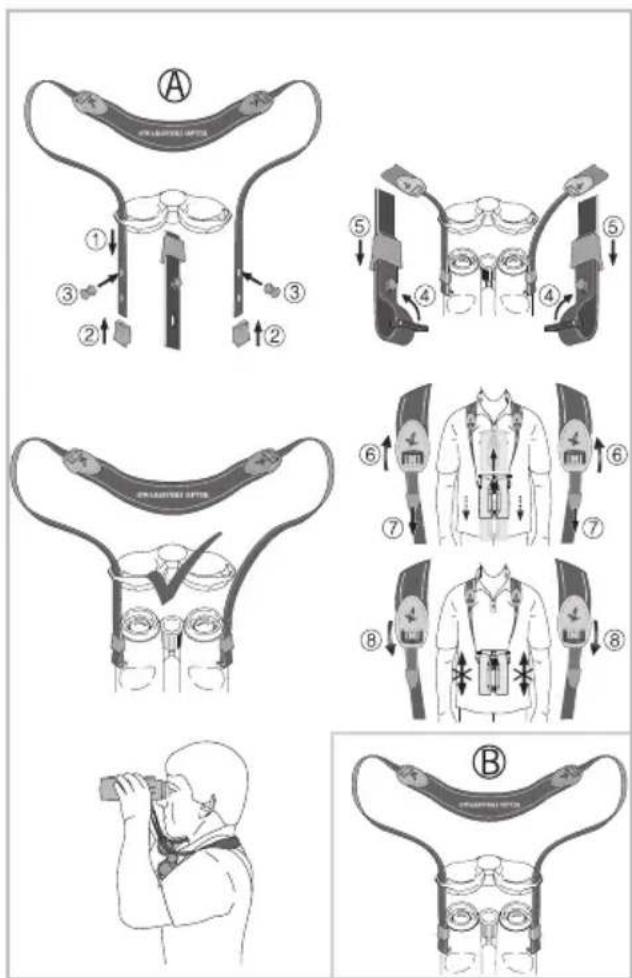

Montaggio della cinghia a tracolla

A Montaggio con coperchio di protezione per ocullare fissato su un lato solo (raccommando).
BAlternative: con coperchio di protezione per oculare fissato su entrambi i lati.

Uso

Regolazione delle conchiglie oculari girevoli

Vi sono essentialmente a disposizione quattro differenti posizioni di regolazione, caratterizzate da una diversa distance dell'occhio alla lente. La distance ottimale cui assere impostata individualmente in base alla propria struttura facciale e all'utilizzo di occhiali.

Pos. A: Posizione iniziale, senza occhiali: estrarre completamente le conchig- lie oculari ruotandole in senso antiorario.

Pos. B: Posizione iniziale con occhiali: ritrarre entrambe le conchiglie oculari girevoli in senso orario fino all'arresto.

Pos. C e D: Posizioni alternative e gradi intermedi per portatori e non portatori di occhiali.

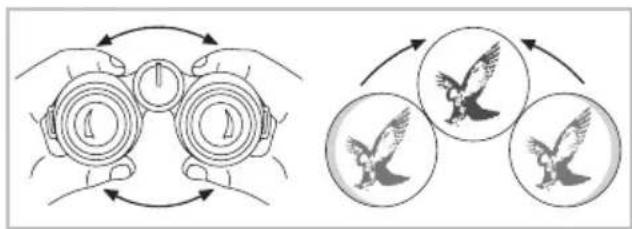

Regolazione della distanza oculare

Per ottenere un'unica imagine circolare, i due corpi del binocolo vanno piegati fino al punto in cui nella visuale non appaiano più fastidioso ombre.

Messa a fuoco dell'immagine

Ruotando la rotella di focalizzazione sare possibile ottenere un'immagine nitida di qualiasi oggetto posto a una distanza ridotta (vedi scheda tecnica) fino all'infinite.

Nella posizione d'infinite la tacco della rotella di focalizzazione è rivolta verso l'alto.

Compensazione delle diottrie

Per raggiungere una qualita d'imagine ideale bisogna compensare l'eventuale diversa capacité visiva fra I'occhio sinistro e quello destro.

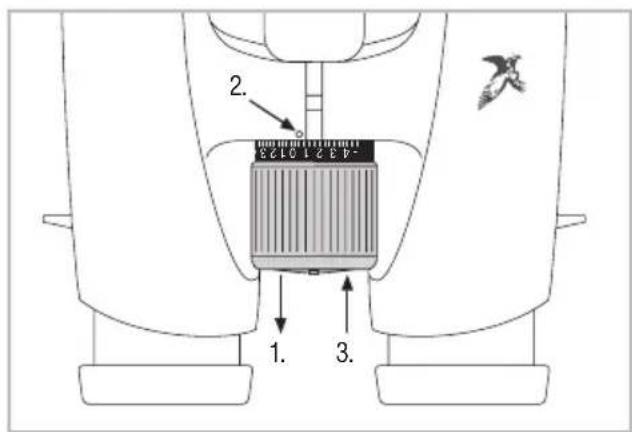

Uso con uguale capacità visiva di entrambi gli occhi:

1. Tirare la rotella di focalizzazione verso l'esterno.
2. Girando la rotella di focalizzazione regolare la Scala delle diottrie sullo «O».
3. Fare quindi rientrare la rotella di focalizzazione.

Uso con differente capacita visiva di entrambi gli occhi:

1. Con l'occhio sinistro guardare attraverso l'oculare sinistro eMETTERA fuoco I'immagine dell'oggetto prescelto con I'ausilio della rotella di focalizzazione.
2. Tirare la rotella di focalizzazione verso l'esterno.
3. Con l'occhio destro guardare ora lo stesso oggettoattraverso I'oculare destro e mettere perfettamente a fuoco la stessa imagine con I'ausilio della rotella di focalizzazione.

11

1. Fare quindi rientrare la rotella di focalizzazione.

Si consiglia di ricordare il proprio valore diottrico personale.

Istruzioni per il montaggio del coperchio protettivo dell'obiettivo

Manutenzione e cura

Panno detergente

Con l'ausilio dello speciale panno in microfibrasara è possibile effettuare la pulizia delle superficiin vetro più delicate. Il panno è adatto alla pulizia di

obietti, oculari e occhiali. Si consiglia di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, è possibile lavarlo in acqua saponata tiepida e lasciarlo asciugare all'aria. Usarlo escludvamente per la pulizia delle superfici in vetro!

Pulizia

Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite lavoramente. Per poter preservare nel tempo la brillantezza ottica del binocolo, si consiglia di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando si effettua la pulizia delle ottiche, allontanare dapprima le particelle più grosse con un pennello per l'ottica. Per la successiva pulizia a fondo si consiglia di inumidire leggermente le parti soffiandoci sopra e pulirle quindi con il panno. Per la pulizia del corpo del binocolo l'ideale è servirsi di un panno morbido e umido (non con il panno per le lenti).

In caso di sporco ostinato (p. es. sabbia), le conchiglie oculari girevoli sono essere svitate completamente e pulite con estrema facilità.

ITIT

Stoccaggio

Si consiglia di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto.

Nelcasoincuilcannocchia- le sua umido, e necessario asciugarlo prima di riporlo. Nelle regioni tropicali o in zone con elevata umidita dell'aria, il migliorere luogo in

cui conservarlo è un contentatore ermetico con un assorbente d'umidità (p. es. silicagel).

Per la Vostra sicurezza!

ATTENZIONE!

Non guardare mai il sole attraverso il binocolo! Ciò cui cui cui gli occhi!

Non usare mai il binocolo
mente siete in movimento!
Cio potrebbe impedire di
scorgere degli ostacoli!

Avvertenze generali

Proteggere il binocolo dagli urti.

Tutte le riparazione devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti

da personne non autorizzate, avranno come seguenza l'annullamento della garanzia.

Tutt i dati riportati sono valori tipici.

Con la riserva di apportare modifiche a modelli

e forniture e salvo erroni di stampa.

BA-701-01, 03/2014

ES ES

Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio per il quale offriamo una garanzia valida in tutto il mondo della durata di 10 anni a decorrere dall'acquisto sulla base delle condizioni seguenti.

Se insorgessero difetti nel materiale o difetti di fabbricazione, ci facciamo carico deiosti di materiale per l'intero periododi validità della garanzia, riservandoci di riparare o sostituire lo strumento o la parte difettosa a myistro giudizio. Durante i primi cinque anni ci facciamo carico deiosti della manodopera.

Durante la garanzia l'obbligo di garanzia legale non verrà limitato.

In caso di variazione della gamma di produzione ci riserviamo il diritto di riparare lo strumento difettoso o di sostituirlo con uno equivalente.

Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da moi autorizzato, per danni causati da uso improprio, nonché per danni diretti o indiretti causati da difetti dell'apparecchio.

Oltre a ciò non assumiamo alcuna responsabilità per parti sottoposte ad usura naturale, come paraluce per occhi, spallaccio, custodie, armature, ecc.

La garanzia vale solo sequesto certificato di garanzia/assistenza tecnica è stato, nel giorno dell'acquisto, regolarmente dato, timbrato e firmato dal rivenditore specializzato.

Nel caso di garanzia nonché di lavori di riparazione o di assistenza tecnica segnaze l'apparecchio insieme a questo certificato di garanzia/assistenza tecnica al Vostro rivenditore d'ottica SWAROVSKI OPTIK oppure speditelo, franco domicilio, direttamente al nostro indirizzo. Gli apparecchi che non sono accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cliente. La spedizione di ritorno, assicurata (il mezzo di trasporto è a unsere scelta), non comporta alcun costo nel caso di riparazioni con certificato di garanzia; in caso contrario le spese vanno a carico del cliente. Nel caso di spedizioni all'estero, eventualiosti doganali o fiscali esteri vanno a carico del destinatario.

Questa garanzia viene assicurata da SWAROVSKI OPTIK KG, Absam, Austria. Il foro competente e Innsbruck; vige la costituzione austriaca.

Nel caso vengano offerte nei singoli paesi及其他 garanzie/ prestazioni di garanzia (stabilite per legge o volontariamente) quello devono venire soddisfatte dai rispetti importatori o rivenditori specializzati. La SWAROVSKI OPTIK KG, Absam, Austria cui assumersi quello impegno solo se sussiste un obbligo fissato per legge.
