GEBRUIKSAANWIJZING Feeling RF Grässlin

Veiligheidsinstructies Gevaar door elektrische schokken!

Het aansluiten en monteren van elektrische apparatuur is alleen toegestaan aan geschoolde elektriciens. GEVAAR Het is verplicht de algemeen geldende veiligheidsmaatregelen in acht te nemen. Zorg bijvoorbeeld voor aanvang van alle werkzaamheden aan het apparaat dat de stroomtoevoer wordt verbroken en het apparaat tegen opnieuw inschakelen is beveiligd. Door ingrepen in en veranderingen aan het apparaat vervallen alle aanspraken op de garantie. Neem uw nationale voorschiften en alle veiligheidsbepalingen in acht.244 feeling rf A B

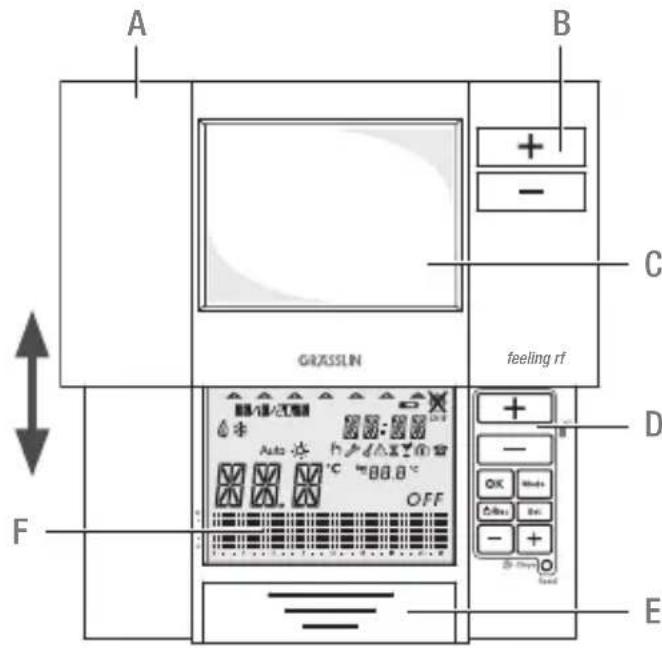

Gebruik conform de voorschriften feeling/ feeling rf is een nieuwe generatie chro- nothermostaten met een nieuw, modern design. De grote LCD-display maakt weergave van informatie en de regeling van alle geïntegreerde functies mogelk. De apparaten mogen enkel in combinatie met uw verwarmingssysteem worden gebruikt. Beschrijving van de modules A Verschuifbare behuizing B Toetsen voor handmatige override-functie C Venster D Toetsenpaneel E Batterijvakje F Display Informatie over het apparaat245

Technische gegevens - relaisversie Voeding alkalinebatterijen 2 x 1,5 V AA LR6 Levensduur van de batterijen: 2 jaar (afhankelijk van de schakelfrequentie) Schakeluitgang: wisselaar (spanningsvrij) Afschakelvermogen: 6(2) A 250V AC Kabeldiameter relaisaansluiting: 0,5 mm

Selectie weergave van de ruimtetemp.: 0,1°C Weergave temperatuurselectie: Programma: +5°C…+32°C (interval van 0,5°C) Vorstbescherming: 5°C (instelbaar van 3°C…7°C) Selectie tijdinstelling: Dagtijdstip: 1 minuut Programma: 30 minuten Temperatuurmeting (verwarmingssysteem): 3 k/ uur Programmering: weekprogramma met max. 48 tijd- en temperatuur- programma‘s Voorgeprogrammeerde programma‘s: 4 + 1 door gebruiker te deniëren Beschermingsklasse/ -soort: II/ IP40 Bereik bedrijfstemperatuur: max. 45°C Bereik luchtvochtigheid bij bedrijf: 10% tot 90% relatieve luchtvochtigheid, geen condensatie Afmetingen h x b x d (mm) 87 x 154 x 27246 Technische gegevens - RF-set, zender Voeding alkalinebatterijen 2 x 1,5V AA LR6 Levensduur van de batterijen: 2 jaar (afhankelijk van de schakelfrequentie) Selectie weergave van de ruimtetemp.: 0,1°C Weergave temperatuurselectie: Programma: +5°C...+32°C (interval van 0,5°C) Vorstbescherming: 5°C (instelbaar van 3°C...7°C) Selectie tijdinstelling: Dagtijdstip: 1 minuut Programma: 30 minuten Temperatuurmeting (verwarmingssysteem): 3 k/ uur Programmering: weekprogramma met max. 48 tijd- en temperatuur- programma‘s Voorgeprogrammeerde programma‘s: 4 + 1 door gebruiker te deniëren Radiosignaal: 868,3 MHz Bereik radiosignaal: binnen gebouwen 30 m (2 wanden + 1 plafond) Beschermingsklasse/ -soort: II/ IP40 Bereik bedrijfstemperatuur: max. 45°C Bereik luchtvochtigheid bij bedrijf: 10% tot 90% relatieve luchtvochtigheid, geen condensatie Afmetingen h x b x d (mm) 87 x 154 x 27247

Technische gegevens - radiosignaalset, ontvanger Aansluitspanning: 230 V +/- 10% 50 - 60 Hz Schakeluitgang: wisselaar (spanningsvrij) Afschakelvermogen: 5 (1) A 250 V ~ Kabeldiameter relaisaansluiting: 0,5 mm

Radiosignaal: 868,3 MHz Bereik radiosignaal: binnen gebouwen 30 m (2 wanden + 1 plafond) Beschermingsklasse/ -soort: II/ IP20 Bereik bedrijfstemperatuur: max. 45°C Bereik luchtvochtigheid bij bedrijf: 10 % tot 90 % relatieve luchtvochtigheid, geen condensatie Afmetingen h x b x d (mm) 87 x 108 x 37248

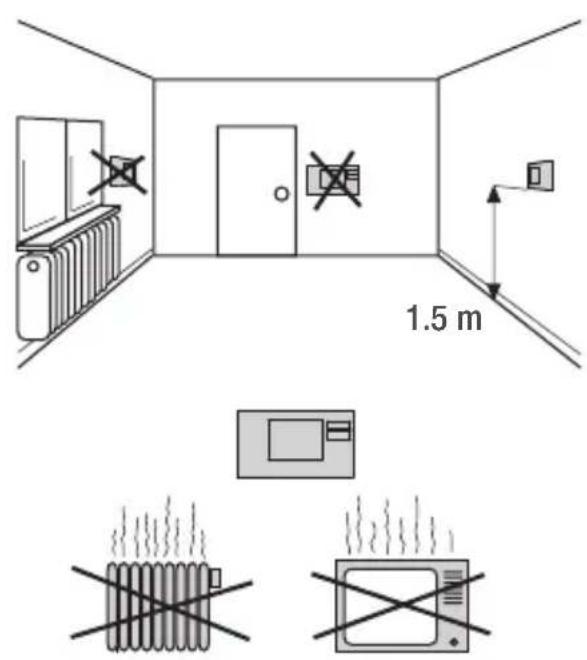

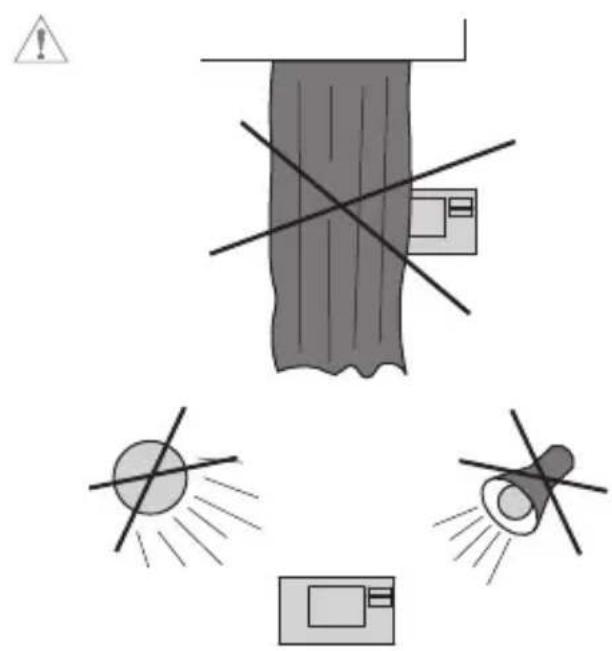

Installatie en montage Algemeen249

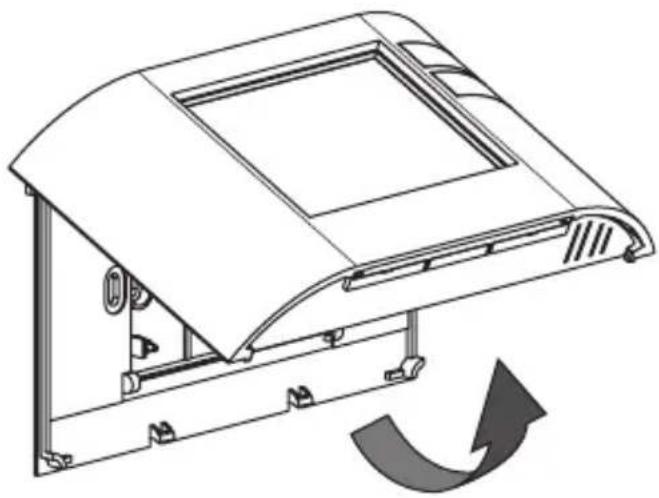

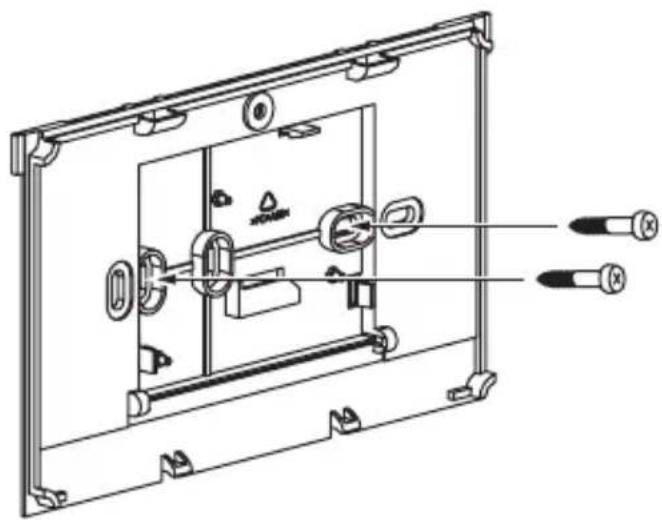

Behuizing openen Wandbevestiging Voor bedrade en draadloze versies.250 Aansluiting Zie voor de draadloze aansluiting hoofdstuk Rs-installatie.

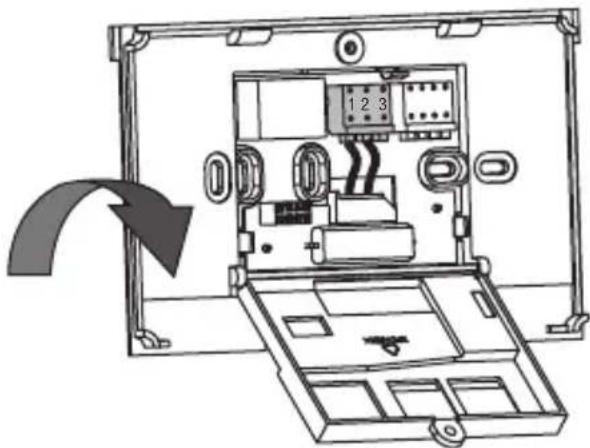

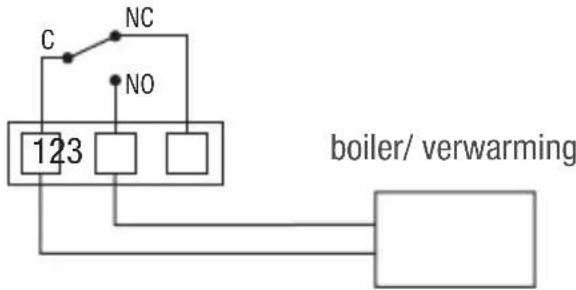

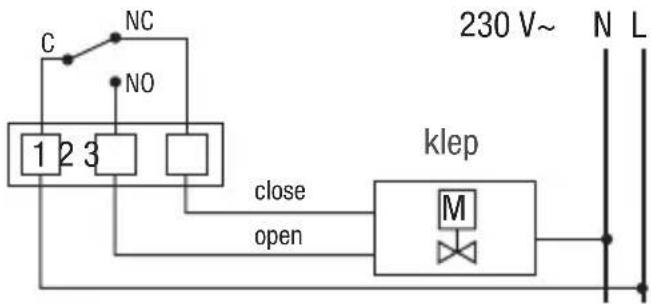

Aansluitschema Voorbeeld bedrading: motor-klep Voorbeeld bedrading: boiler/ verwarming

Gebruik uitsluitend 2 x 1,5 V type AA. click! click!

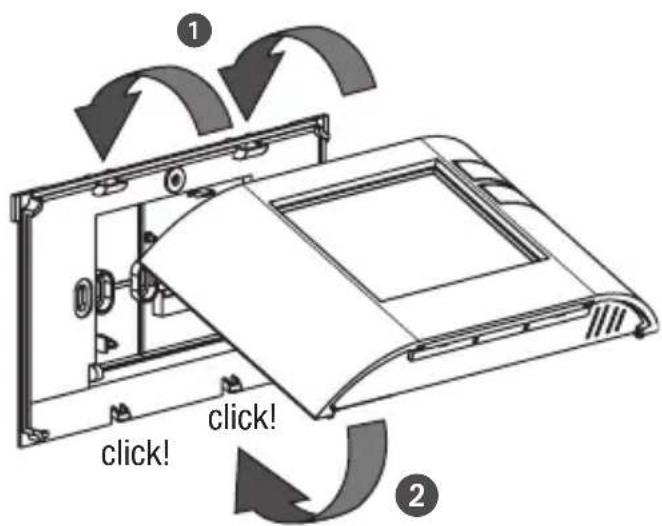

Behuizing sluiten Batterijen plaatsen Voor bedrade en draadloze versies.252 Bediening en instellingen Bedieningsinstructies Bij knipperende teksten moeten er gegevens worden ingevoerd. Als er binnen twee minuten niets wordt ingevoerd, wordt het apparaat opnieuw in de automatische modus gezet. Bevestig alle ingevoerde gegevens met OK. Opgeslagen instellingen worden in het geheugen opgeslagen. Het geprogrammeerde temperatuurproel wordt op het histogram weergegeven. 7 – 14°C = verschijnt als één segment 15 – 24°C = één segment is 1°C meer dan 24°C = één segment is 2°C253

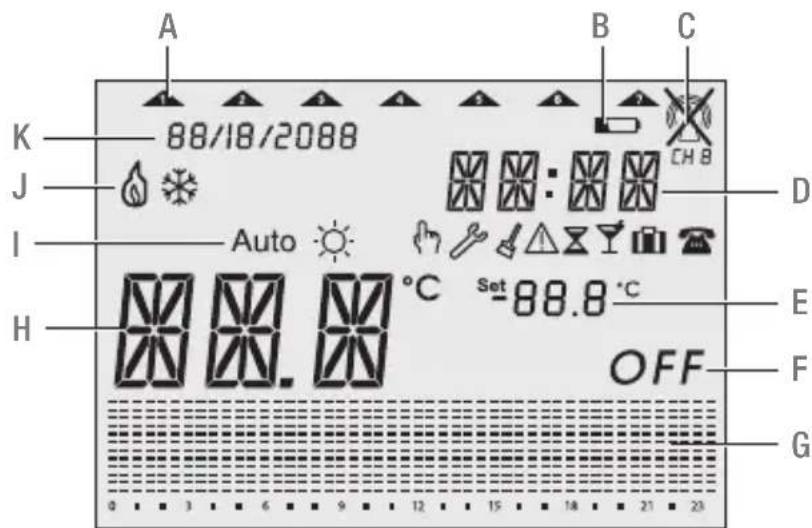

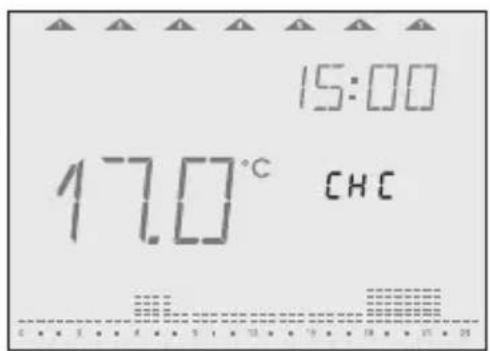

A Actuele dag van de week B Batterij C Radiosignaal D Actuele tijd E Temperatuurinstelling F Modus Off G Histogram van 24 uur H Actuele temperatuur I Bedrijfsmodus J Statusweergave K Actuele datum Weergaven op de display A C

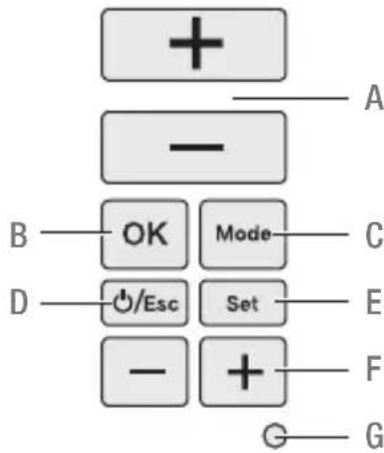

B254 Functietoetsen D Door ruim 3 seconden op de toets ESC te drukken, wordt ON/ OFF geactiveerd, gaat u een stap terug in het menu of terug naar het hoofdmenu. E Toets SET voor instellingen na de inbedrfstel- ling. F Toetsen +/– voor het verhogen/ verlagen van uren, dagen en gebeurtenissen. G Knop RESET voor het terugkeren naar de fabrieksinstellingen. De programma’s blven bewaard b het uitvoeren van Reset. U moet de datum en td opnieuw instellen. Raak de toets Reset aan met een spits voorwerp (balpen).

A Toetsen +/– voor het verhogen/ verlagen van de temperatuur. B Toets OK voor het bevestigen van ingevoerde gegevens en om een stap vooruit te gaan. C Toets MODE voor het selecteren van beschik- bare bedrfsmodi.255

Conguratie Algemeen Neem de volgende informatie in acht voor het gebruik van deze handleiding:

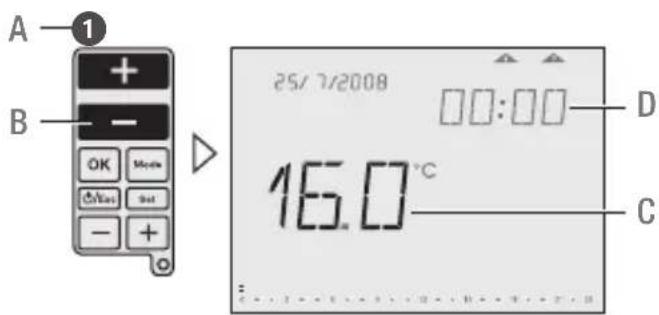

A Volgorde van de handelingen B Ingedrukte toetsen worden zwart weergege- ven. C Knipperende elementen worden zwart weer- gegeven. D Onveranderlke elementen worden grs weergegeven. Toetsen die tdens een stap kunnen worden ingedrukt, hebben een zwarte achtergrond. De bbehorende weergave op de display wordt ook in het zwart weergegeven. Volg nauwkeurig de nummers van de stap- penvolgorde. De conguratie van het apparaat wordt be- schreven aan de hand van de inbedrfstelling. Volg het menu om het apparaat op de juiste wze te congureren, nadat het apparaat voor de eerste keer is ingeschakeld. De conguratie kan ook na inbedrfstelling worden aangepast door op de toets SET te drukken.256 Inbedrijfstelling Datum/ tijd instellen Volgorde voor het instellen van de datum en tijd bij de inbedrijfstelling. Als fabrieksinstelling verschijnt 15/6/2008. Druk op de toets SET om datum en tijd na de inbedrijfstelling in te stellen. Selecteer vervolgens het menu Date of Time met behulp van de bovenste toetsen +/– en bevestig met OK.257

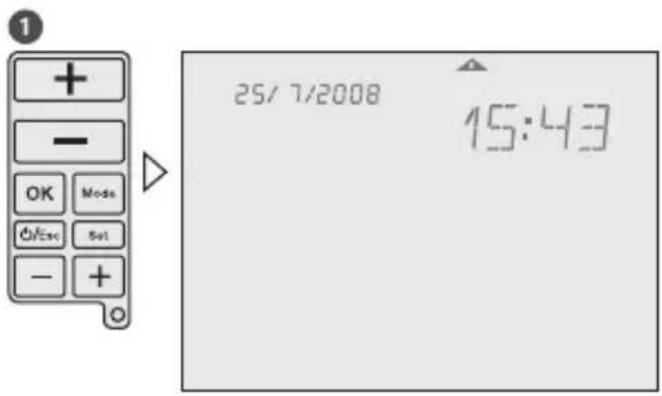

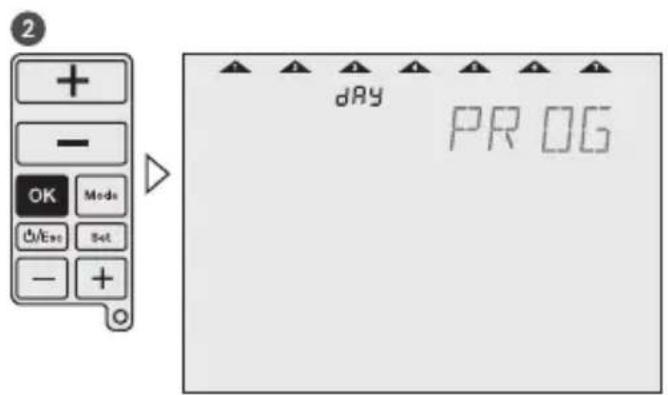

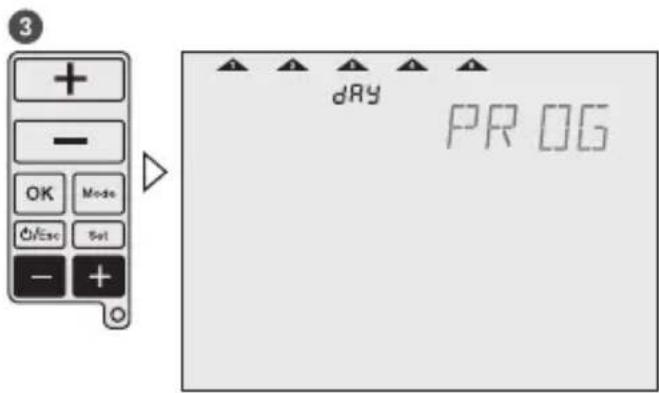

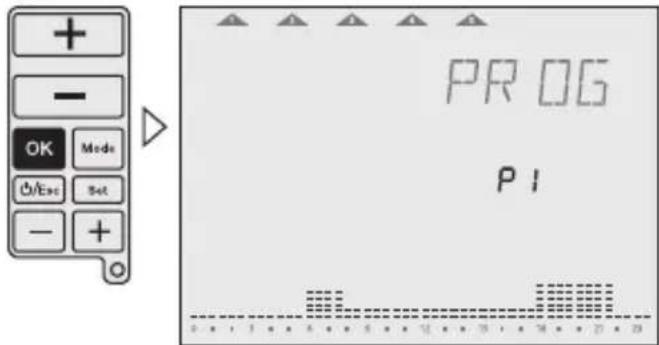

De tijd wordt op dezelfde wijze ingesteld als de datum.258 Programmering Volgorde voor het bepalen van de programma‘s bij de inbedrijfstelling. Druk op de toets SET om programma‘s na de inbedrijfstelling in te stellen. Selecteer vervolgens het menu Prog met behulp van de bovenste toetsen +/– en bevestig met OK.259

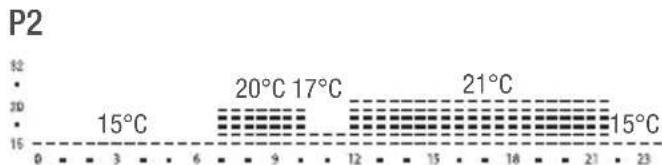

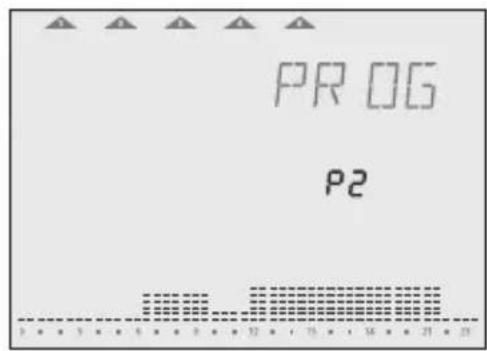

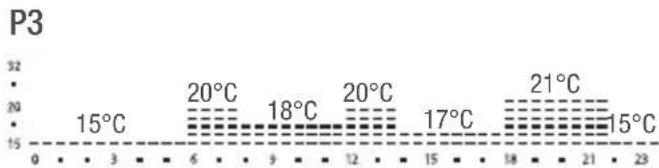

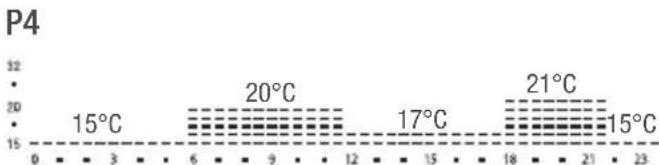

Ma Di Wo Do Vr Za Zo Selecteer ofwel: 7 dagen - één programma 5-2 dagen - per dagelijks blok één programma 1-7 dagen - per dag één individueel programma Vrij instelbare blokken - per dagelijks blok één programma260 Programma selecteren Er moet aan elke dag van de week of dagelks blok een programma P1, P2, P3, P4 (vooraf gedeni- eerd) of Pd (door de gebruiker te deniëren) worden toegewezen.

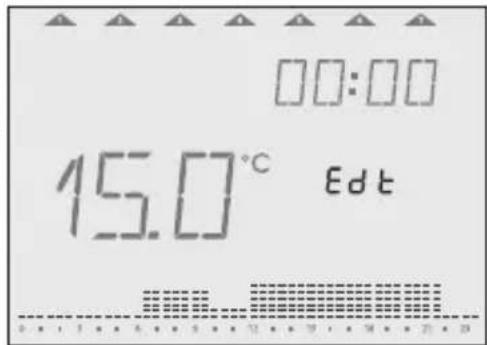

Door de gebruiker gedenieerd programma Het programma wordt bij de inbedrijfstelling met 15 ºC van 0.00 tot 23.59 uur weergegeven.

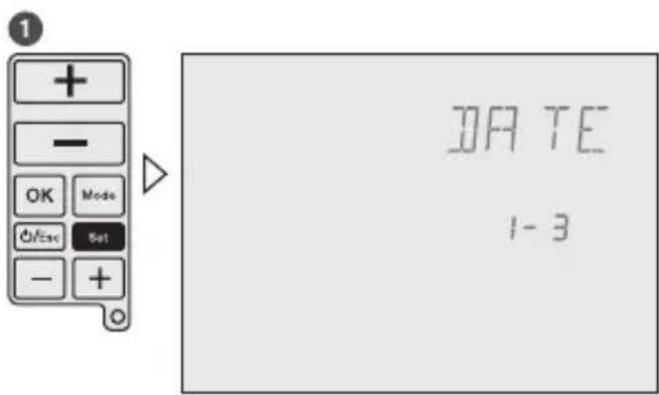

Het is mogelk de vooraf gedenieerde programma‘s naar wens aan te passen. Gebruik de bovenste toetsen +/– voor het verhogen/ verlagen van de temperatuur met elk segment van 0,5 °C. Gebruik de onderste toetsen +/– om per 30 minuten vooruit/ terug te gaan en de geselec- teerde temperatuurwaarde te kopiëren.262 Instellingen Het is mogelijk om de programmering op datum, tijd, temperatuur en tijd na de inbedrijfstelling te wijzigen. Ga naar de verschillende menu‘s door op de bovenste toetsen +/– te drukken. 1-3 = datuminstelling 2-3 = tijdinstelling 3-3 = instelling programmering op tijd of temperatuur263

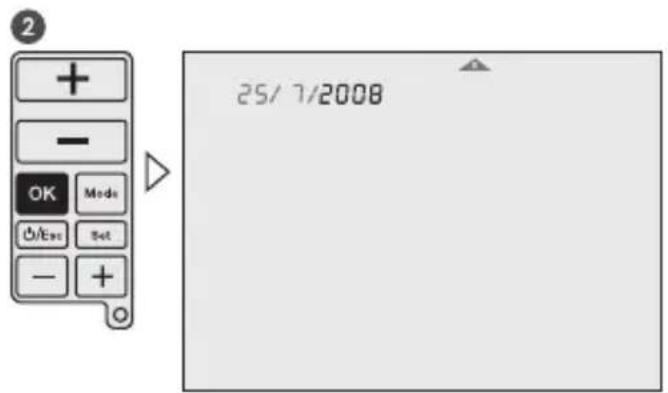

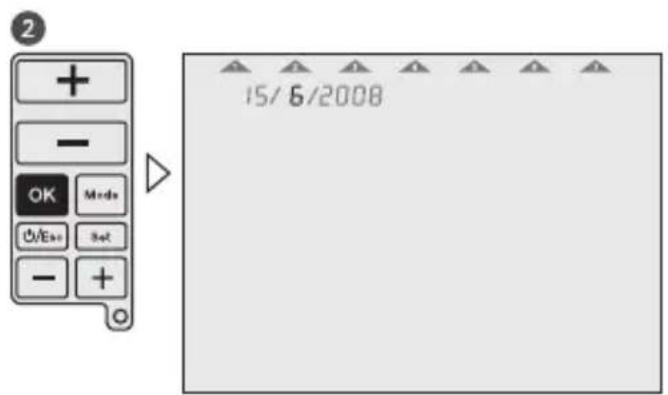

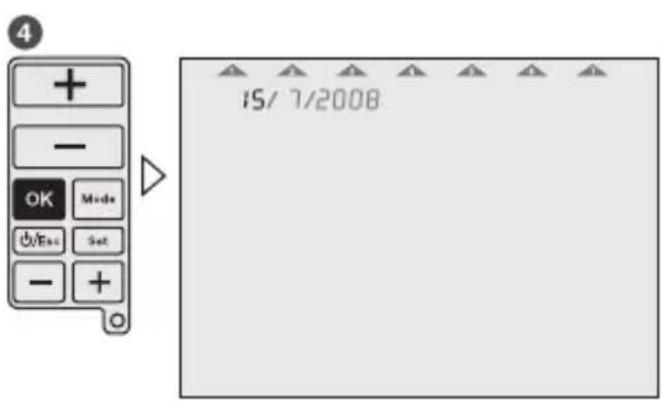

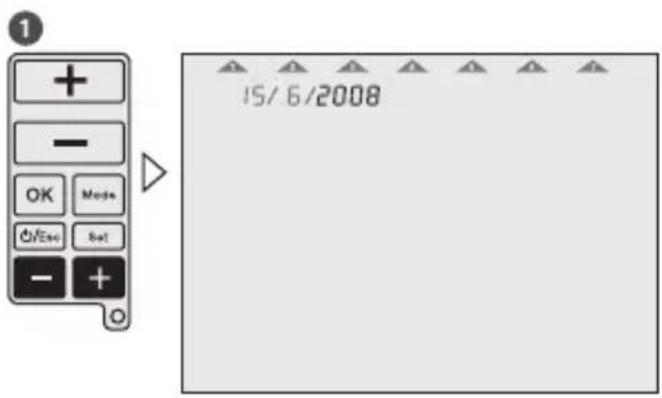

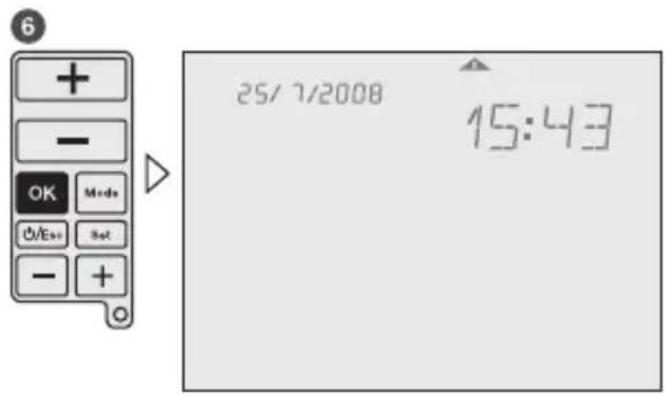

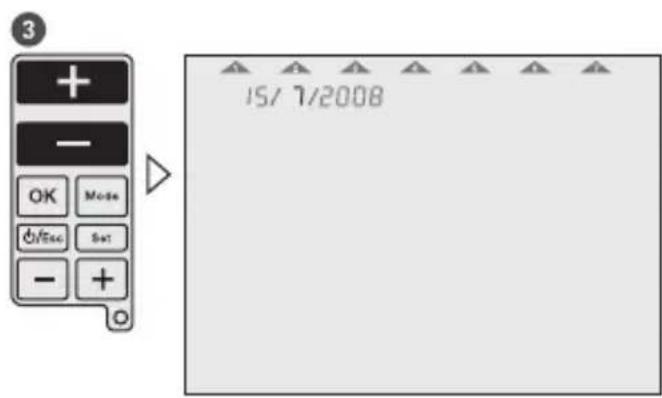

Nu is het mogelijk om de datum in te stellen, zoals in het hoofdstuk Inbedrijfstelling werd beschreven. De tijd wordt op dezelfde wijze ingesteld als de datum. Selecteer met de onderste toetsen +/– dagen of dagelijkse blokken om deze te programmeren en bevestig met OK. Ga verder met

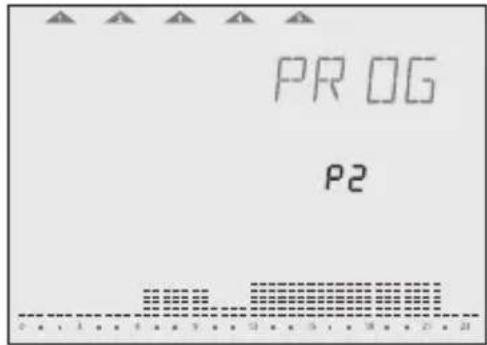

Selecteer één van de vooraf gedenieerde programma‘s P1 - P4 of het door de gebruiker te deniëren programma Pd door op de toets OK te drukken. Ga verder met

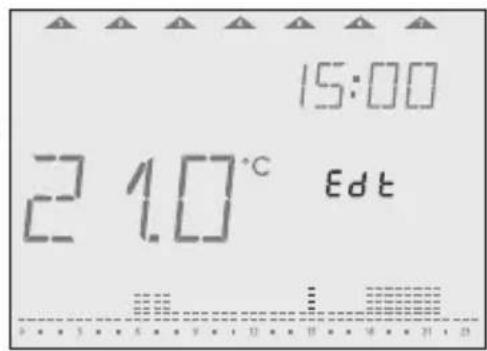

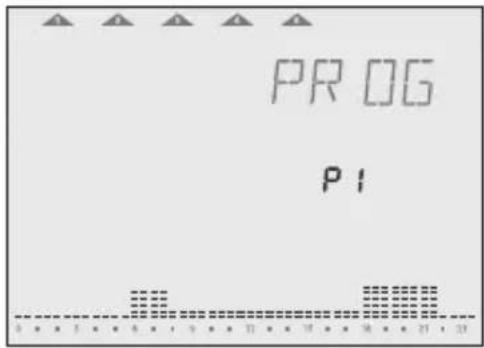

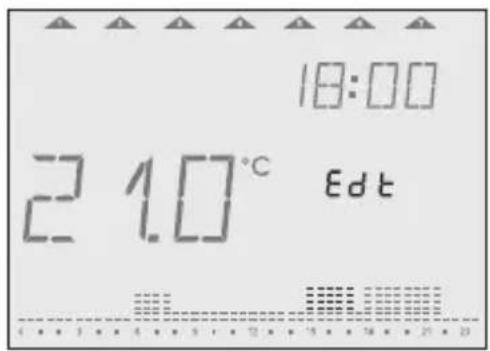

Blader met de onderste toetsen +/– door het programma om uw instellingen te controleren. Gebruik de bovenste toetsen +/– voor het bewer- ken van het programma om de temperatuur met elk segment van 0,5 °C te verhogen/ verlagen. Gebruik de onderste toetsen +/– om per 30 mi- nuten vooruit/ terug te gaan en de geselecteerde temperatuurwaarde te kopiëren.266 Bedrijfsmodi Bedrijfsmodus instellen Let op de volgorde voor het selecteren van de gewenste bedrijfsmodus. De bedrijfsmodi in het ap- paraat worden in dezelfde volgorde weergegeven als hier wordt beschreven. Druk op de toets ESC en houd deze 3 seconden ingedrukt om naar de automatische modus terug te keren. Voorbeeld:267

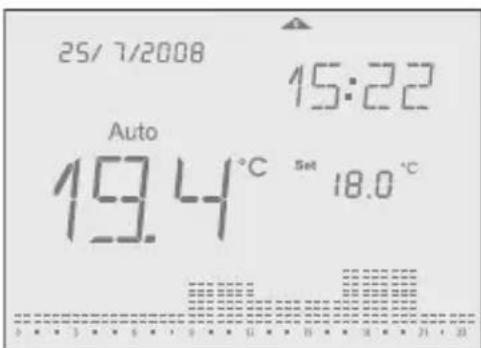

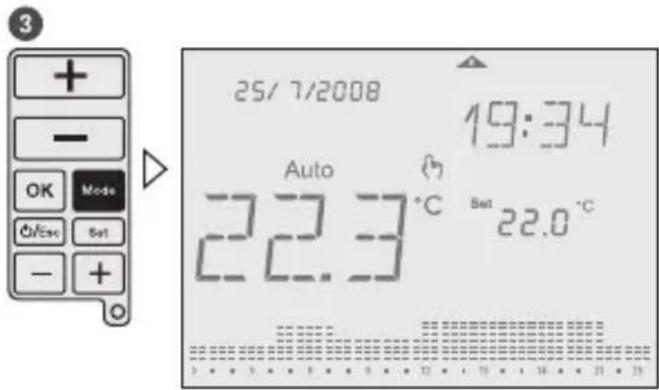

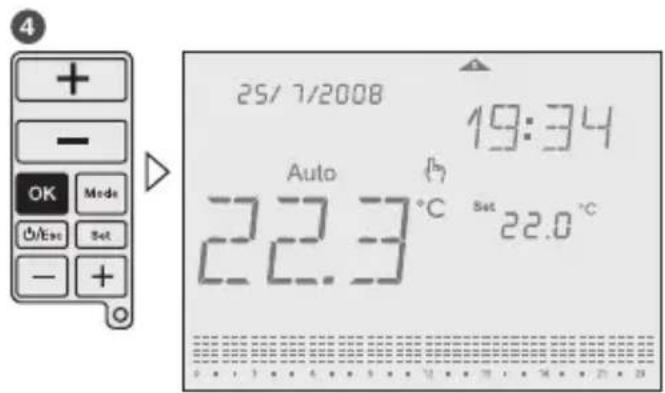

Auto Symbool: Het apparaat keert na elke programmering terug naar de automatische modus. Hierin worden de vooraf of door de gebruiker gedenieerde programma‘s uitgevoerd.268 Manual-ECO-Fix Symbool: In de modus Manual-ECO-Fix wordt de gemiddelde temperatuur van het actuele programma berekend en heel de dag bgehouden totdat er via de bediening wordt ingegrepen. Druk op OK om terug te keren naar de automatische modus. De gemiddelde temperatuur vormt het uitgangspunt om de gewenste temperatuur met de bovenste toetsen +/– in te stellen. Na 3 seconden is de nieuwe tempe- ratuur voor heel de dag ingesteld. Voorbeeld: er zn 4 verschillende temperaturen in het actuele programma (bv. 17°C, 19°C, 20°C en 22°C). De gemiddelde temperatuur is 19,5°C.269

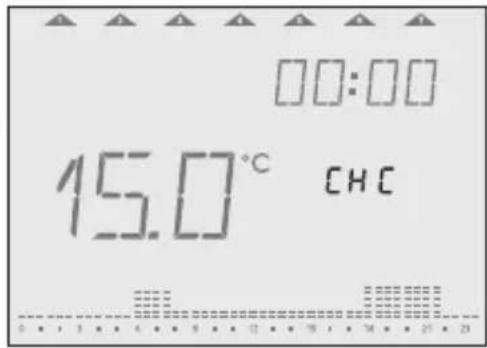

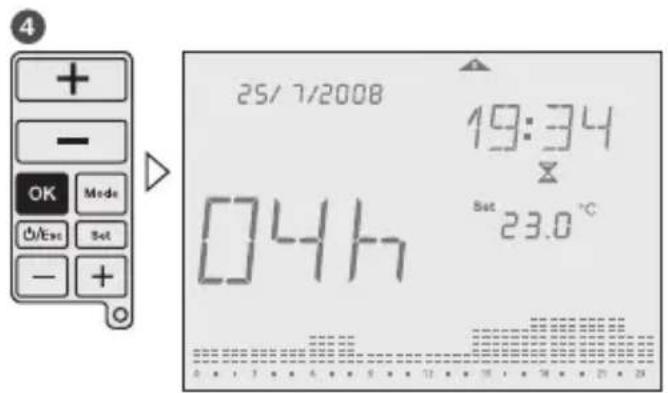

Reinigingsmodus Symbool: In deze modus wordt het apparaat voor de vooraf ingestelde tijd van 2 uur in de modus OFF gezet. De resterende tijd tot aan het verstrijken van de reinigingsmodus wordt op de display weergegeven. Het apparaat keert na het verstrijken van de reinigingsmodus terug naar de automatische modus. Druk op de toets ESC en houd deze 3 seconden ingedrukt om de reinigingsmodus af te breken. De vorstbescherming blijft echter bewaard.270 Modus Countdown Symbool: Een ingestelde temperatuur blijft met deze functie gedurende een bepaalde tijd ingeschakeld. De tijd die kan worden ingesteld, is 1 – 23 uur. De resterende tijd tot aan het verstrijken van de Countdown wordt op de display weergegeven. Het apparaat keert na het verstrijken van deze tijd terug naar de automatische modus. De vorstbescherming blijft echter bewaard. Voorbeeld: Het apparaat moet na 4 uur worden teruggeschakeld naar de modus OFF. Druk op de toets ESC en houd deze 3 seconden ingedrukt om de modus Countdown af te breken.271

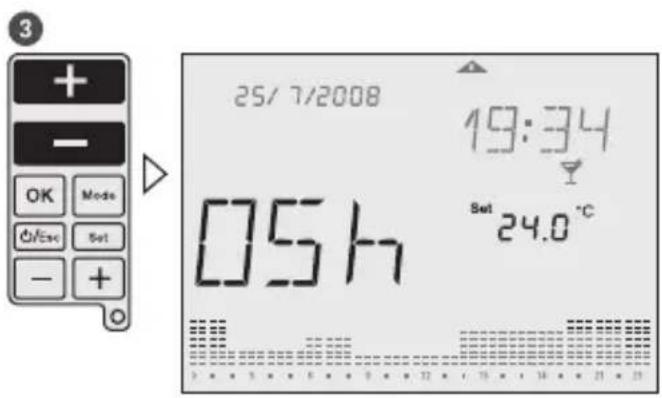

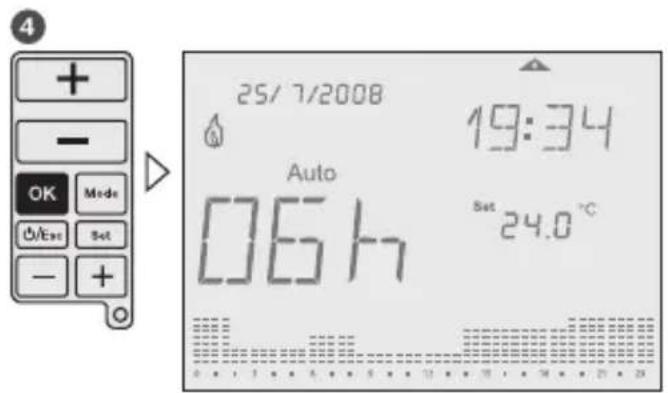

Modus Party Symbool: Een gewenste temperatuur kan met deze functie gedurende een bepaalde tijd worden ingesteld. De tijd die kan worden ingesteld, is 1 – 23 uur. De resterende tijd tot aan het verstrijken van de modus Party wordt op de display weergegeven. Het apparaat keert na het verstrijken van deze tijd terug naar de vorige modus. Voorbeeld: De temperatuur moet gedurende 6 uur op 24°C worden ingesteld. Druk op de toets ESC en houd deze 3 seconden ingedrukt om de modus Party af te breken.272 Modus Vakantie Symbool: Een ingestelde temperatuur blft met deze functie gedurende een bepaalde td ingeschakeld. De td die kan worden ingesteld, is 1 – 90 dagen. De resterende td tot aan het verstrken van de modus Va- kantie wordt op de display weergegeven. Het apparaat keert na het verstrken van deze td terug naar de vorige modus. Voorbeeld: De temperatuur moet gedurende 16 dagen op 13°C worden ingesteld. Druk op de toets ESC en houd deze 3 seconden ingedrukt om de modus Vakantie af te breken.273

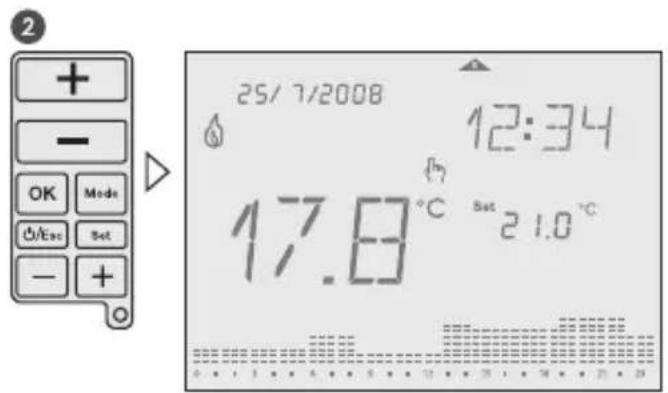

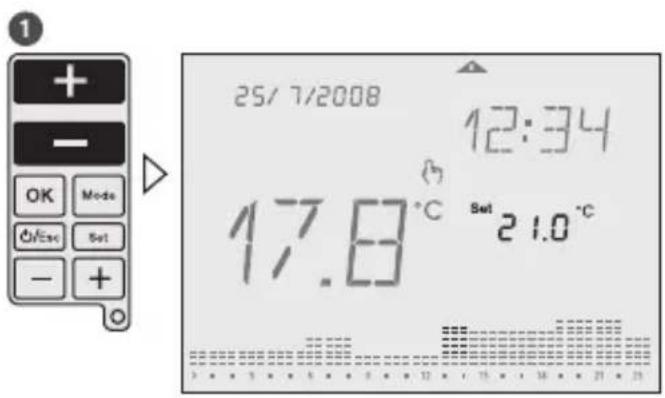

Toestand van de modi Handmatige Override Symbool: Het is met deze functie mogelk de temperatuur met een gesloten behuizing aan te passen. Stel de gewenste temperatuur in met de toetsen +/–. Het is niet nodig met OK te bevestigen. De ingestelde waarde geldt voor de actuele periode en blft bestaan tot aan de volgende programmawissel (td en temperatuur). Druk op de bovenste toetsen +/– en houd deze gedurende 3 seconden ingedrukt om naar de automatische modus terug te keren of open het deksel van de behuizing en druk op de toets OK.274 Modus OFF Symbool: Met deze modus wordt het apparaat volledig uitgeschakeld. Druk op de toets ON/ OFF/ ESC en houd deze ruim 5 seconden ingedrukt om de modus OFF te activeren. Druk opnieuw op de toets ON/ OFF/ ESC en houd deze ruim 5 seconden ingedrukt om de modus OFF te verlaten. De vorstbescherming blijft echter bewaard. >5 sec275

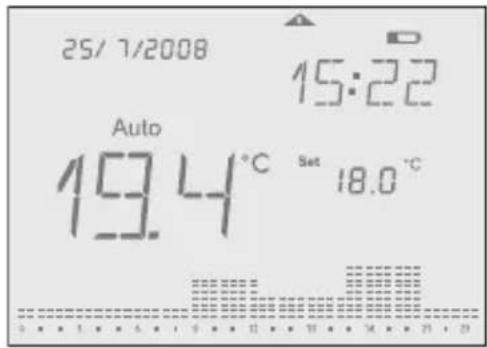

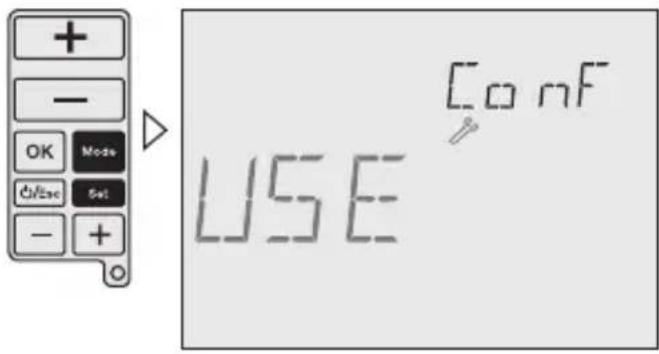

Toestand van de batterij Symbool: Op de display wordt een zwakke toestand van de batterij met het accusymbool weergegeven. Vervang de batterijen. Als de batterijen met de verkeerde polariteit zijn geplaatst, verschijnt de tekst <Bat> op de display totdat de batterijen correct zijn geplaatst. De programmering blijkt ook bij compleet lege batterijen bewaard.276 Menu/ conguratie Gebruiker Symbool: Druk tegelijkertijd op de toetsen MODE en SET totdat het menu Gebruiker wordt weergegeven. Druk op de toets ESC om terug te keren naar het vorige menu. De volgende instellingen zijn mogelijk: Rs-installatie (RFC): activeren/ deactiveren van een constant radiosignaal Offset (OFS): Mogelijkheid om de gemeten temperatuur in te stellen/ te wijzigen (-5 °C...+5 °C) Zomer-/wintertijd (SWT): het automatisch omschakelen activeren/ deactiveren Tijdformat (TMF): 24 of 12 uur instellen (voorinstelling: 24 uur) Fabrieksinstellingen (DFL): de fabrieksinstellingen opnieuw instellen Gebruik de onderste toetsen +/– om in de menu‘s te navigeren. Gebruik de bovenste toetsen +/– voor het veran- deren van waarden en bevestig deze met OK.277

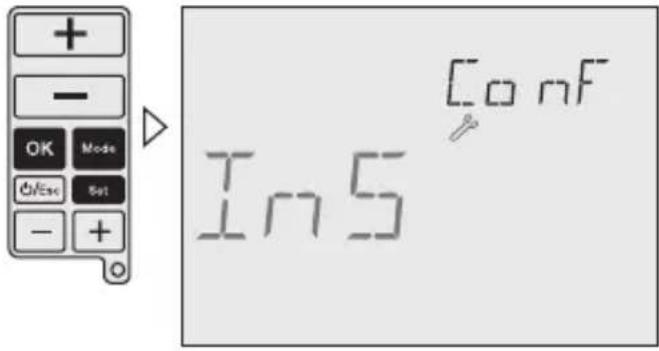

Menu Installations Symbool: Druk tegelkertd op de toetsen MODE, OK en SET totdat het menu Installations wordt weergegeven. Druk op de toets ESC om terug te keren naar het vorige menu. Het is alleen voor vakkundig personeel toegestaan om de instellingen in dit menu uit te voeren. Alle instellingsmogelkheden worden op de display weergegeven aan de hand van zelfverklarende volg- teksten. Gebruik de onderste toetsen +/– om in de menu‘s te navigeren. Gebruik de bovenste toetsen +/– voor het veranderen van waarden en bevestig deze met OK.278 De volgende instellingen zijn mogelijk: High Temp (HIT): de maximale temperatuurwaarde voor de programmering van de laagste temperatuurwaarde instellen tot max. +32°C (vooraf ingesteld: +32°C) Low Temp (LOT): de minimale temperatuurwaarde voor de programmering instellen van +7 °C tot aan de hoogste temperatuurwaarde (vooraf ingesteld: +15°C) Vorstbescherming (FRT): temperatuur voor vorstbescherming instellen van +3°C tot +7°C (vooraf ingesteld: 5°C) Regeling (REG): Keuze tussen PID- of 2-puntsregeling (vooraf ingesteld: PID) Differentiaal (DIF): de differentiaalwaarde instellen van 0,1 k tot 0,9 k (vooraf ingesteld: 0,4 k) Toetsenblokkering (LOK): het toetsenpaneel deactiveren om onbevoegde bediening te vermijden. Om de toetsenblokkering te activeren/ deactiveren, druk dan tegeli jkertijd op de toetsen MODE en ESC en houd deze ruim 3 seconden ingedrukt. Bedrijfsuren (OPT): de volledige bedrijfsduur wordt weergegeven (max. 99.999 uur) Toestand van de batterij (BAT): Op de display verschijnt de laadtoestand van de batterij.279

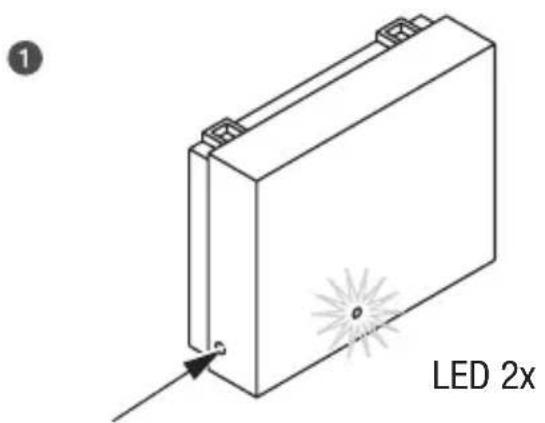

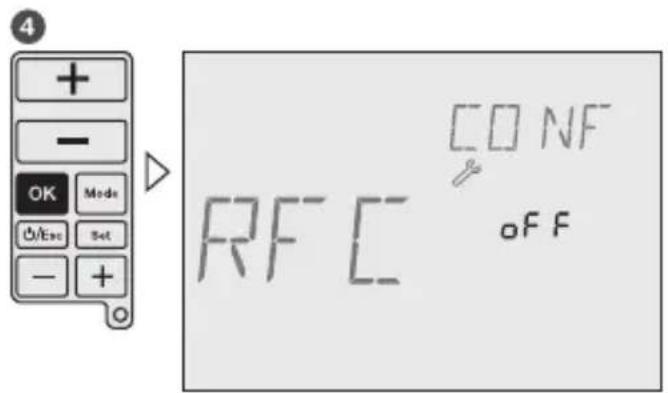

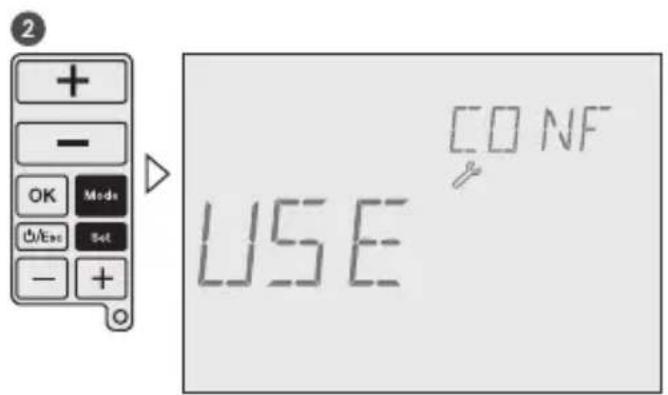

50 Hz280 De radioverbinding installeren Zender en ontvanger zijn vooraf ingesteld. Als de radioverbinding niet functioneert, gaat u als volgt te werk: Druk op de zwarte toets van de ontvanger totdat het rode LED-lampje twee keer knippert. Laat de toets vervolgens los; het LED-lampje blijft verlicht. Druk tegelijkertijd op de toetsen MODE en SET van de zender en houd deze ruim 3 seconden ingedrukt om naar het menu Gebruiker te gaan. Druk op de toets OK tot RF Comm wordt weergegeven. LED 2x281

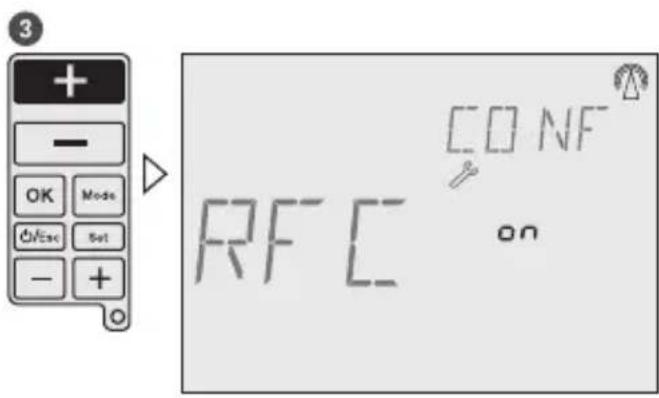

• Druk op de toets + om een constant radiosignaal te activeren. Met de toets – wordt het radiosignaal gedeactiveerd. Het LED-lampje van de ontvanger wordt gedoofd, zodra het radiosignaal is ontvangen. Druk vervolgens op de toets OK. De radioverbinding tussen de zender en de ontvanger is tot stand gekomen. Druk op de toets ESC om terug te keren naar de automatische modus. Ontvanger: als in het verwarmingsbedrijf een signaal AAN wordt ontvangen, blijft het LED-lampje constant verlicht. Als er een signaal UIT wordt ontvangen gaat het LED-lampje periodiek knipperen.282 Obsah Uživatelské menu/kongurace p. 316
